Замена задних тормозных колодок (для применения на моделе hyundai ix35)

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Hyundai ix35 LM должна производиться каждые 15000 километров пробега или раз в год.

Учитывая, что условия эксплуатации автомобиля в большинстве случаев будут далёкими от идеальных, специалисты советуют выполнять эту операцию примерно вдвое чаще, весной и осенью.

Характерные симптомы:

  • часто запотевают окна;
  • появление в салоне неприятных запахов при включении обдува;
  • ухудшение работы печки и кондиционера;

Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Подходящие размеры

При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:

  • Высота: 20 мм
  • Ширина: 190 мм
  • Длина: 238 мм

Как правило, иногда аналоги для Hyundai ix35 LM могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.

Выбор оригинального салонного фильтра

Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.

Независимо от комплектации, на все Хендай Ай Икс 35 первого поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха с артикулом 97133-2E250 (971332E250). Но также можно установить оригинальный аналог с номером 97133-2E260, размеры такие же, ширина, а также высота одинаковая.

Стоит отметить, что иногда расходные материалы и другие запчасти могут поставляться в дилерские центры под разными артикулами. Что иногда может запутать тех, кто желает приобрести именно оригинальное изделие.

При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.

Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Хендай Ай Икс 35 первого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

  • Mann Filter CU24004 – технологичные расходники от известного производителя
  • BIG filter GB-9967 – популярный бренд, хорошая тонкая очистка
  • Невский фильтр NF-6424 – российский производитель с демократичной ценой

Угольные салонные фильтра

  • Mann Filter CUK 24 004 – качественное и толстое угольное напыление
  • BIG filter GB9967/C – из активированного угля
  • Невский фильтр NF6424C – нормальное качество, доступная цена

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

  • Corteco
  • Filtron
  • SCT
  • Sakura
  • GoodWill
  • Fram
  • JS Asakashi
  • Champion
  • Zekkert
  • Masuma
  • Nipparts
  • Purflux
  • Knecht Mahle
  • RU54

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Hyundai ix35 LM на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Задние тормозные колодки

Внимание: — Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

— Пыль, образующаяся при износе накладок тормозных колодок, может содержать асбест, который представляет опасность для здоровья. Никогда не сдувайте ее сжатым воздухом и не вдыхайте ни грамма этой пыли. Не пользуйтесь растворителями на основе бензина для очистки деталей тормоза. Используйте только очиститель тормозов или метиловый спирт.

Примечание: Ниже описана замена тормозных колодок с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные гайки.

3. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

4. Отворачиваем колесные гайки и снимаем заднее колесо.

5. Щеткой по металлу очищаем тормозной механизм от пыли и грязи.

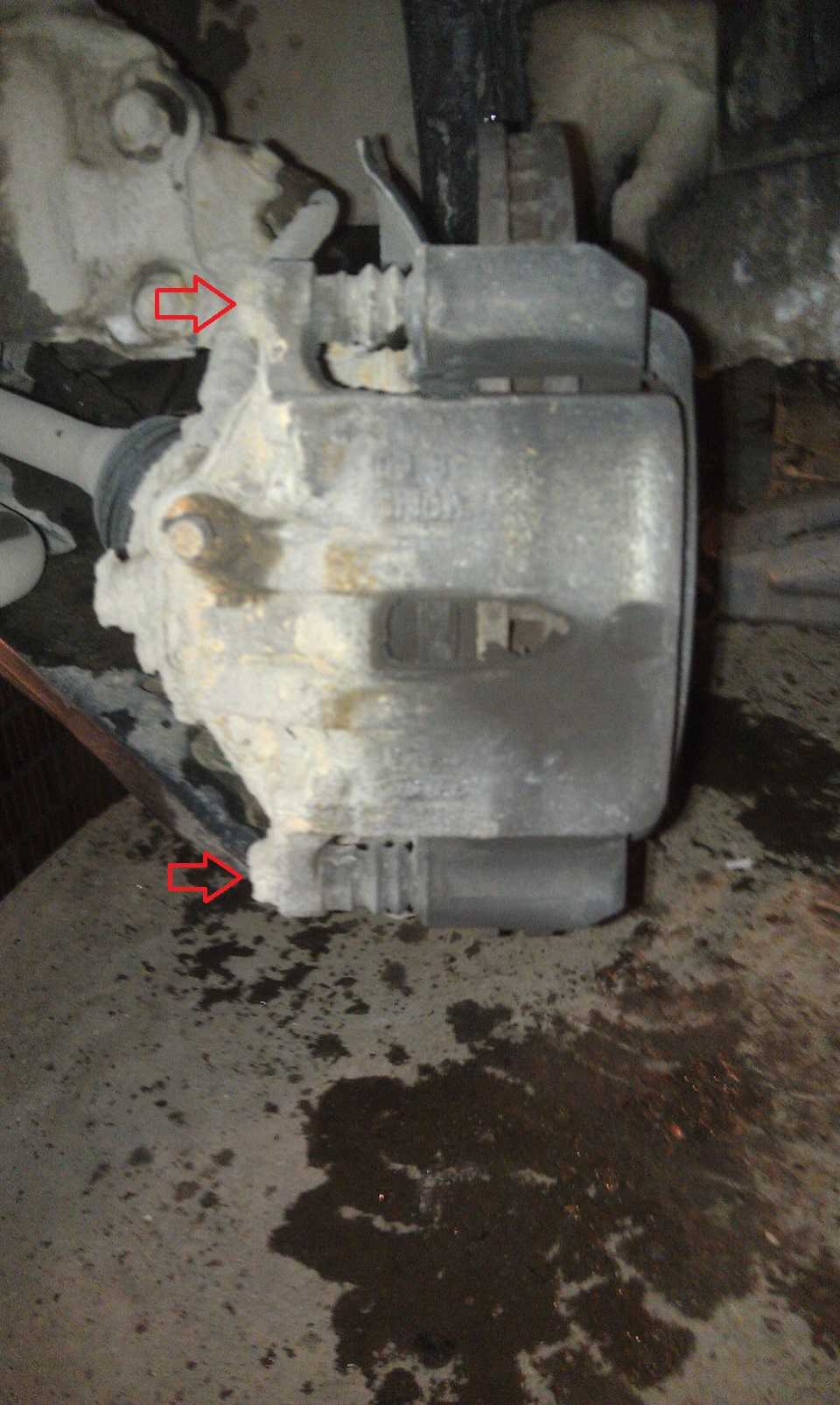

6. Ключом на 14 ослабляем затяжку верхнего…

… и нижнего болтов крепления тормозного суппорта.

7. Отворачиваем и извлекаем эти болты крепления.

8. Максимально, на сколько это возможно, перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

9. Снимаем тормозной суппорт со скобы и укладываем или подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

У нас в ремонте автомобиль Hyundai ix35 (Хендай Ай Икс 35), на котором необходимо произвести замену задних тормозных колодок, покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

Срываем колёсные болты, поднимаем машины и снимаем задние колёса. Откручиваем две направляющие, верхнею и нижнею:

Снимаем и отводим в сторону тормозной цилиндрик. Вытаскиваем старые колодки. Проверяем работу направляющих, в нашем случае нижняя ходит мягко и плавно, верхняя туго. Вытаскиваем её, очищаем и смазываем свежей высокотемпературной смазкой. Берём струбцину или при её отсутствии любой подходящий инструмент и вдавливаем «цилиндрик»:

Посадочное место колодок очищаем при помощи щётки с металлической щетиной от въевшейся грязи. Новые колодки у нас фирмы SANGSIN, номер в каталоге запчастей SP-1187. Внутренняя колодка идёт вместе с «пискуном», наружная без. Устанавливаем их в посадочное место. Ставим на место цилиндр и наживляем оба болта и верхний и нижний. Собираем в обратной последовательности. После проведённой замены, перед началом движения два три раза нажмите на педаль тормоза, чтобы прижать колодки к диску. Работа закончена.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена тормозных колодок Хендай ix35

Инструкция подскажет как самостоятельно заменить колодки на вашем автомобиле. Работа выполняется самостоятельно, без помощи специалистов. Здесь вам даже не понадобится определённого опыта в работе.

Из инструментов нам нужно:

-Ключ на «четырнадцать».

-Инструмент для вдавливания поршня

— Смазка для тормозных механизмов

О процедуре замены колодок:

Точного периода замены колодок не установлен, но есть рекомендация к проверке состояния колодок — это каждые пятнадцать тысяч километров пробега. Тем более, если вы эксплуатируете автомобиль в тяжёлых условиях, то не забывайте посматривать на его состояние.

Толщина колодок 11 миллиметров, максимальная толщина износа — это 2 миллиметра.

Конечно если вы проверили и обнаружили, что колодки достигли минимальной толщины, то вы можете не бежать в магазин, а просто выделить время среди недели. Ничего страшного за несколько дней не случится, просто немного сбавьте скорость езды.

Каталожный номер колодок зависит от того для какого года выпуска вам они нужны и какой привод у автомобиля.

Рекомендации колодок: HUUNDAI 581012SA70, LUCAS TRW GB3461.

BREMBO P30056, TEXAR 2520501, TEXTAR 2520501.

О процедуре замены:

В начале устанавливаем автомобиль на ровную поверхность. Ручник поднимаем и другие колёса нам нужно заблокировать. Колёса передние выкрутите.

Далее суппорт тормозной мы снимаем, для этого с помощью ключа выкрутите болты на «четырнадцать».

После того, как вы сняли суппорт он будет болтаться на шланге, так оставлять его нельзя. Подвесьте его или положите в такое положение чтобы он не был слишком натянут.

Теперь колодки демонтируем, запомните где располагается датчик износа(он похож на скобку).

Когда колодки изнашиваются эта сама скобка начинает тереться об колодку и издаёт неприятные звуки.

Колодки снимите и осмотрите в каком они состоянии. Также рекомендуем проверить в каком состоянии пыльники и направляющие.

Диск обычно толщиной в 28 миллиметров, его предельный износ это 26,5 миллиметров. Направляющие обработайте смазкой, если пыльники порвались, тогда замените их.

Смазкой обработайте все поверхности где есть метал контактируем с металлом.

Ну а теперь, можете новые колодки установить, устанавливаем на них пластины противоскрипные, если у вас нет новых переставьте со старых.

Перед тем, как будете устанавливать колодки, не забудьте вдавить в поршень его.

Когда будете вдавливать поршень, жидкость наверняка будет повышаться внутри, даже возможно польётся через край, вы можете выкачать немного.

Теперь суппорт устанавливаем, болтами фиксируем. Покачайте тормоз, если вы заметили, что педаль стала мягкой значит жидкость наполнилась водой или воздухом, в таком случае прокачайте тормоза.

Колесо переднее вашего автомобиля

Колесо выкручиваем и демонтируем

Теперь нам нужно демонтировать тормозной диск, а также колодки

Вот и сам суппорт

Далее болт верхний выкручиваем с помощью ключа на «четырнадцать», он крепит суппорт вверх

Также выкручиваем и нижний болт

Суппорт подвешиваем, смотрите, чтобы шланг не был слишком натянут

Колодки старые демонтируем

Скобы, которые крепят колодки нам нужно заменить

Проверьте в каком состоянии пыльники и обработайте смазку направляющих

Инструмент, которым будете вдавливать поршень подготовьте

Крышку бачка выкручиваем

Теперь можем установить колодки

На колодке располагается датчик износа

Колодки максимально прижимаем к диску

Суппорт устанавливаем на место

Также болты суппорта прикручиваем

Если вдруг педаль стала мягкой, тогда вам нужен штуцер, с помощью которого вы прокачаете тормоза.

Колесо устанавливаем обратно, колодки меняем

Замена тормозных колодок тормозных механизмов передних колес Hyundai ix35

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ рожковый 14 мм
  • Отвертка плоская средняя
  • Щетка металлическая
  • Приспособление для утапливания тормозных суппортов (09581-11000)

Детали и расходники:

  • Шприц
  • Проволока
  • Тормозная жидкости (типа DOT-4, при необходимости)
  • Передние тормозные колодки (58101-2SA00)

Защитные чехлы направляющих пальцев (при необходимости) (58164-1H000)

Верхний направляющий палец переднего колеса (при необходимости) (58162-1H000)

Нижний направляющий палец переднего колеса (при необходимости) (58161-1H000)

Смазка для направляющих пальцев

Примечание:

В этой статье описано как заменить передние тормозные колодки на Хендай ix35.

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕУПРЕЖДЕНИЕ:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена только одного комплекта может привести к уводу автомобиля в сторону при торможении.

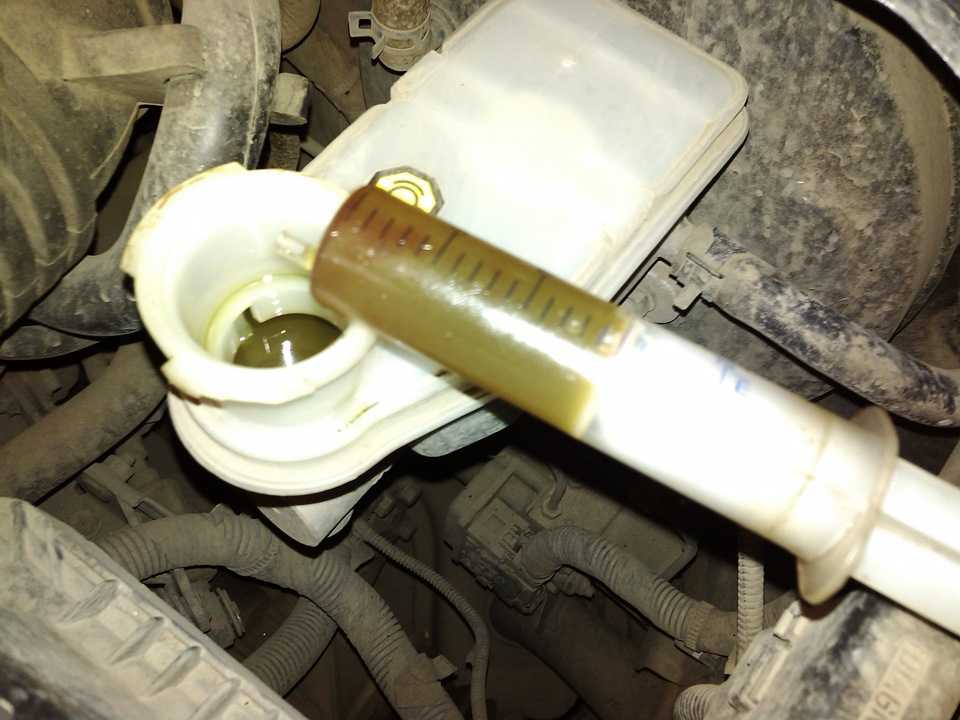

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

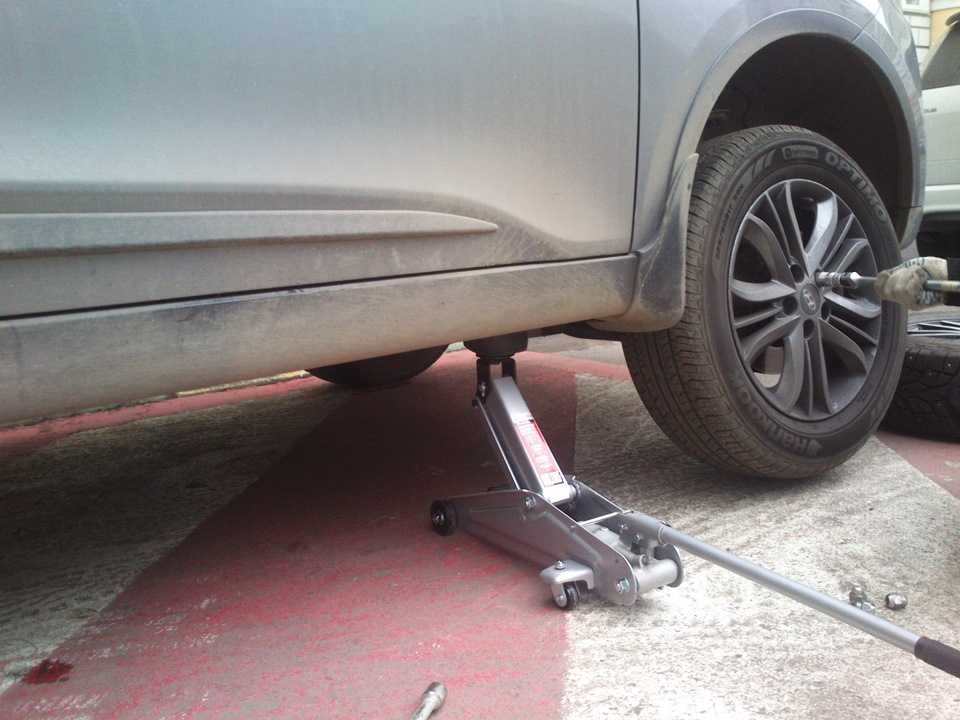

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

4. Ключом «на 14» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

5. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг), и подвяжите суппорт к пружине амортизаторной стойки.

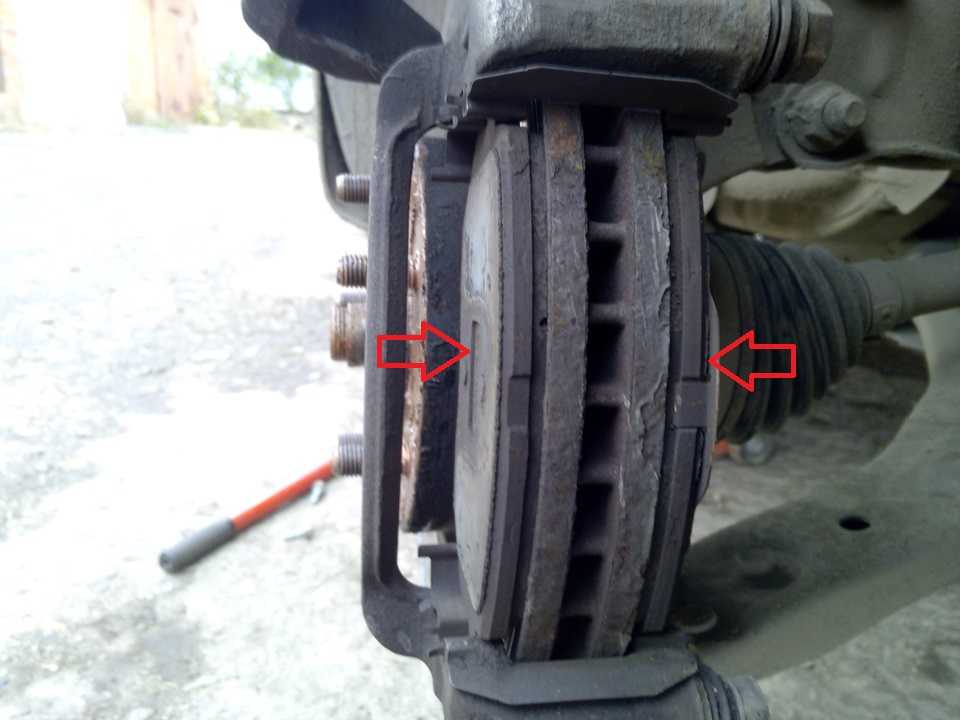

6. Извлеките внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

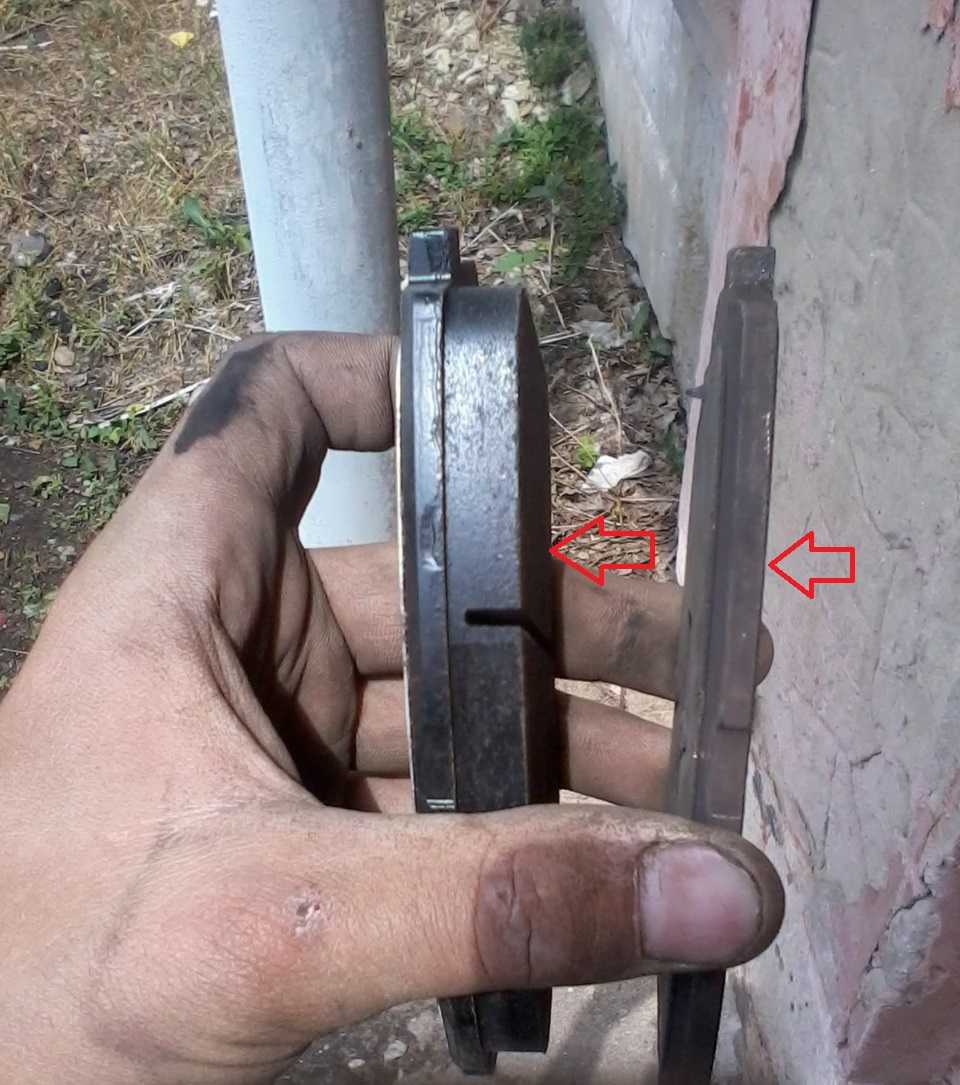

Толщина старой и новой тормозной колодки.

Примечание:

Так же снимите проставку между поршнем и колодкой.

7. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

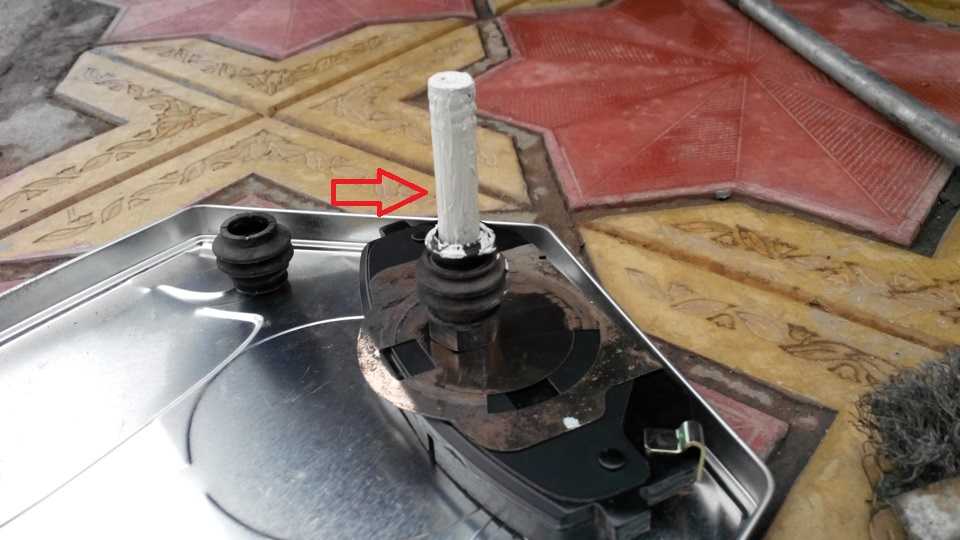

8. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

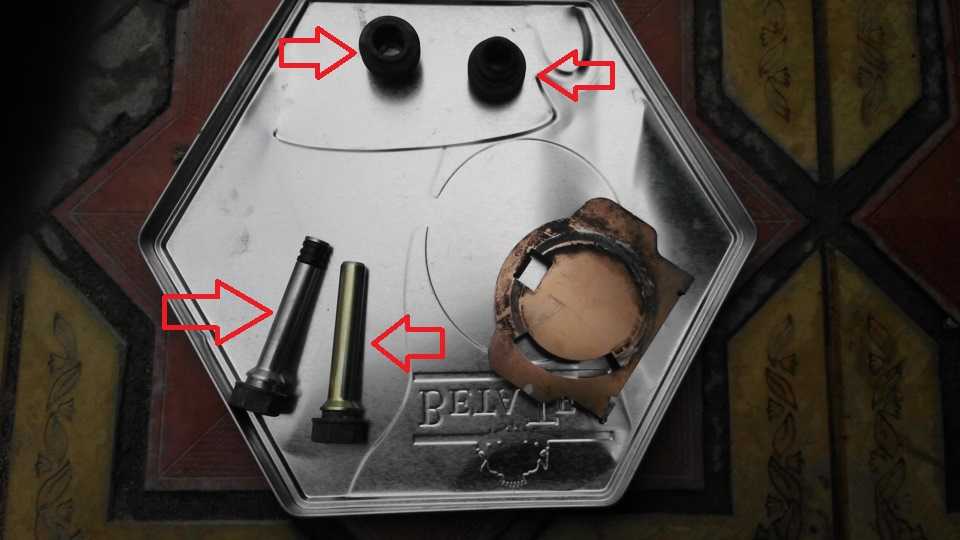

Направляющие пальцы суппорта на Хендай ix35.

9. Cмажьте направляющие пальцы высокотемпературной смазкой, и поставьте их на место.

Примечание:

Верхний и нижний направляющие пальцы отличаются один от другого. Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – серебристого цвета, нижний – желтого.

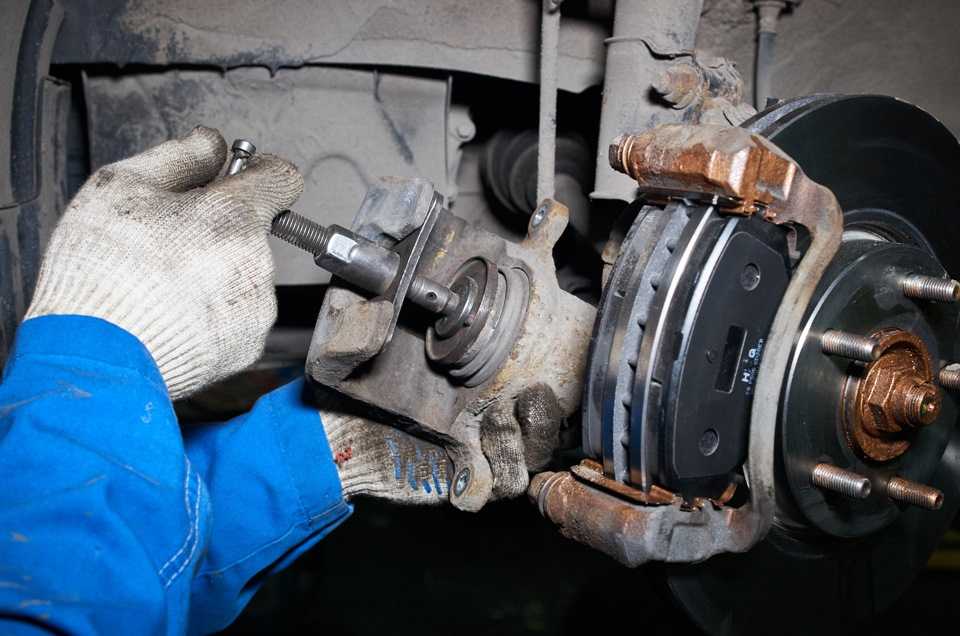

10. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

11. Установите тормозные колодки на Хендай ix35 в обратной последовательности.

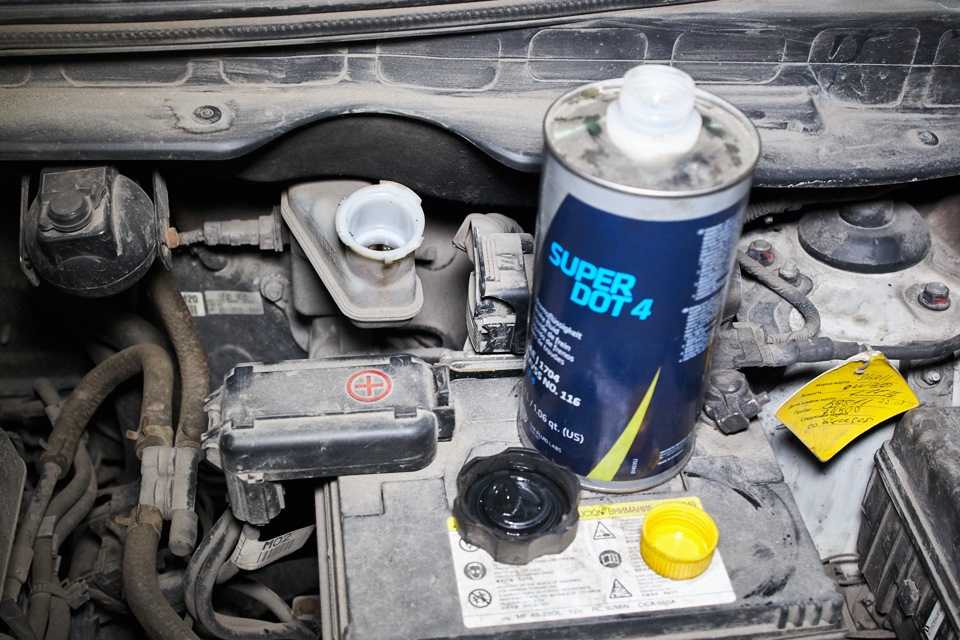

12. Проверяем уровень тормозной жидкости, и при необходимости доливаем.

ПОЛЕЗНЫЕ СОВЕТЫ:

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми. После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Выбор колодок

Выбор тормозных элементов на Хендай Ix35 довольно непростой. Многие производители аналогов предлагают широкий ассортимент деталей, что ставит в тупик рядового владельца. Как уже было сказано ранее, колодки и дисковые тормоза на Хендай Ix35 отличаются в зависимости от объёма двигателя. В нашем случае для Ix35 передние имеют оригинальный номер — 581012SA70. Средняя стоимость 6500 рублей за комплект.

Дилеры и изготовитель рекомендует устанавливать только оригинал, но, что делать, когда на него не хватает денег. Человек начинает искать способы сэкономить и находит ряд аналогов, от дешевого варианта до дорогих запасных частей. Рассмотрим, какие же бывают тормозные колодки на Хендай Ix35

Наименование Каталожный номер Список аналогов
Rider RD.3323.DB3461 1000
Febest 2201-FQF 1200
Koreastar KBPK-028 1500
Mando MPK34 1500
Jp Group 3663600710 1500
Kamoka JQ101149 1500
Profit 5000-2022 1500
Denckermann B111287 1500
Goodwill 1081 F 1500
Finwhale V1066 1500
Bremsi BP3358 1500
Fenox BP43051 2000
ABS 37622 2000
Valeo 301934 2000
Delphi LP2050 2300
Blue Print ADG04278 2500
Meyle 025 245 0116/W 2500
Bosch 0 986 494 422 3000
Ferodo FDB4194 3000
Otto Zimmermann 24501.170.1 3000
Brembo P 30 056 3500
TRW GDB3461 3700
Textar 2520501 4500
Valeo 601322 5500

Рекомендации завода

Как и всегда, завод изготовитель рекомендует замену колодок производить только на фирменном или дилерском СТО. Наш человек, все выслушав и узнав цену, решает, что нужно сэкономить и заменить их сам. Конечно, иногда возникают трудности гаражного ремонта, но это явление не частое и все, как правило, разрешается очень быстро.

Процесс замены

Передние колодки меняются довольно просто и легко, поскольку при разработке Хендай Ix35 этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Хендай Ix35

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

  1. Демонтируем зажимной механизм суппорта.

ер — для прокачки тормозов. Он не нужен, если только педаль тормоза не стала мягкой и не начала проваливаться.

При необходимости прокачиваем тормоза.

Установить колесо обратно и поменять колодки с другой стороны.

На Хендай Ix35 менять передние тормозные колодки проще и быстрее. Спасибо, производителю за облегчение конструкции.

Как самостоятельно заменить колодки на Хендай ix35

Передняя осьДля замены понадобятся:

  • стандартный набор ключей (балонник, рожковый на “19” и на “14”)
  • смазка для направляющих;
  • большая плоская отвертка;
  • WD-40 для предварительной обработки болтов крепления.

Процесс замены.

Устанавливаем домкрат, снимаем колесо, открывая доступ к тормозному механизму. Автомобиль должен стоять на скорости, под задними колесами стоять упор, а снятое колесо должно лежать под автомобилем в качестве страховки.

Ключом на “14” откручивается направляющая суппорта. Часто направляющая может прокручиваться, поэтому ключом на “19” удерживаем болт.

Не торопитесь снимать суппорт. Пока стоят старые колодки, при помощи большой плоской отвертки через колодку максимально вдавливаем поршень суппорта. После вынимаем направляющие и отводим суппорт, подвязав его к стойке, предотвращая повреждение шланга.

Со скобы суппорта вынимаются старые пружины крепления колодок. Так как фиксирующие скобы упаковываются только с оригинальными колодками, их придется приобретать дополнительно. Они выпускаются только в оригинале, а средняя стоимость их — 270 рублей.

Смазываем направляющие новой пастой, и проверяем пыльники на целостность.

Ставим обратно пружины крепления колодок, на новые колодки ставим противоскрипные пластины и прижимаем внешнюю колодку к тормозному диску. Колодки также необходимо обработать противоскрипной смазкой, так как в условиях езды по российским дорогам, колодки могут издавать скрип в дождь и зимнее время.

Ставим суппорт на место и собираем все элементы в обратной последовательности.

Тормозные колодки на Hyundai ix35

Износ тормозных колодок на автомобиле Hyundai ix35 требуется проверять не с периодичностью, указанной регламентом, а согласно ощущениям при торможении, а также зрительной проверке колодок. Такие факторы, как погодные условия, тип покрытия дорог и манера езды, непосредственно влияют на износ колодок. Передние колодки нагружены больше, поэтому они меняются чаще, чем задние.

С 2009 по 2013 год, несмотря на несколько типов двигателя, в европейской версии устанавливали тормозные механизмы одного производителя Mando. Артикул оригинального каталога передних колодок 581012SA70.

Чтобы не тратить большие деньги за оригинал, рассмотрим достойные и качественные аналоги:

  • SANGSIN HQ581010ZA00 — 550 р;
  • MANDO MPK34 — 950 р;
  • CTR CKKK41 — 1100 р;
  • FERODO FDB4194 — 2100 р;
  • ZIMMERMANN 245011701 — 2950 р.

Какие задние колодки можно поставить на автомобиль

Каталожный номер задних оригинальных колодок 583022SA70, средняя цена которых — 2770 рублей.

Так как стоимость оригинальных колодок несколько высока для российского потребителя, рекомендуется в качестве аналогов рассмотрите следующие варианты:

  • MANDO MPH35 — 630 р;
  • KASHIYAMA D11195M — 950 р;
  • VALEO 301867 — 1150 р;
  • TRW GDB3421 — 1600 р;
  • BREMBO P30051 — 2130 р.

Для ручного тормоза на задней оси отдельно установлены барабанные колодки под оригинальным номером 583052SA30, стоимость которых в среднем 3000 рублей.

В качестве аналога лучше рассмотреть:

  • JAPANPARTS GFK21AF — 1250 р;
  • BOSCH 0986487779 — 2000 р;
  • DELPHI LS2083 — 2400 р.

Стоимость услуги:

Автосервисы в Санкт-Петербурге:

Купчино — 245-34-84Гражданка — 603-55-05 Большевиков — 701-02-01Мужества — 748-30-20

WhatAapp / Viber: 8-911-766-42-33

Процедура смены колодок — как выполняется процесс:

Подробная видео инструкция:

Подберем новые автозапчасти под вашу манеру и стиль езды.

По времени, процесс занимает от 20 минут до часа. На задней барабанной системе — потребуется установочный комплект (пружинки, солдатики).

В наших автомастерских есть правило — мы всегда выполняем смазку и разработку направляющих суппортов, что забывают делать автовладельцы, меняя своими руками самостоятельно.

На стояночном тормозе мы сделаем регулировку троса.

Гарантия на работу — 180 дней.

Хорошие изготовители гарантирующие эффективное торможение и безопасность: TRW, ATE, BREMBO, NIBK, BOCSH .

При покупке запчастей у нас, мы предоставляем скидку на замену и установку.

Тормозные колодки сильно подвержены воздействию на них агрессивной окружающей среды, плохих дорог, чрезмерной эксплуатации автомобиля и других факторов. Резкое торможение во время проезда через лужу, часто приводит к быстрому выходу из строя тормозных колодок из-за образования трещин.

guarblog.ru

На СТО Автомагия выполняют — замену передних, задних и колодок стояночного тормоза Хендай ix35. В наличии на складе, можно приобрести как оригинальные, так и аналоги именитых производителей. Колодки на дисковой тормозной системе бегают 18 — 38 тыс. км., барабанные 41 — 60 тысяч километров. Срок службы колодок Hyundai ix35 исходит от манеры езды и от того какая коробка стоит. Если установлен автомат, износ идет скорее.

Замену колодок в автомобиле очень важно выполнять когда осталось не более 21 % толщины. Мы взглянем на равномерность износа

В случае если имеется нарушение или перекос в плоскости, это свидетельствует о том, что суппорт требует ремонта. Перебирать его при замене колодок дешевле чем делать отдельно.

Когда менять колодки на ix35?

Замена тормозных колодок не предусмотрена регламентами ТО Hyundai ix35. В инструкции указано, что должна происходить их проверка на каждом плановом ТО (барабанные – через одно ТО). Меняются же колодки при достижении износа фрикционного материала до 70 – 75 %, или 2 – 2,5 мм толщины (без учета основы). В среднем же, оригинальные передние колодки проходят 35 тыс. км, задние – до 45 тыс. км. Барабанные могут держаться и более 100 тыс. км. пробега.

Износ тормозных колодок на автомобиле Hyundai ix35 требуется проверять не с периодичностью, указанной регламентом, а согласно ощущениям при торможении, а также зрительной проверке колодок. Такие факторы, как погодные условия, тип покрытия дорог и манера езды, непосредственно влияют на износ колодок. Передние колодки нагружены больше, поэтому они меняются чаще, чем задние.

С 2009 по 2013 год, несмотря на несколько типов двигателя, в европейской версии устанавливали  тормозные механизмы одного производителя Mando. Артикул оригинального каталога передних колодок 581012SA70.

Чтобы не тратить большие деньги за оригинал, рассмотрим достойные и качественные аналоги:

  • SANGSIN HQ581010ZA00 — 550 р;
  • MANDO MPK34 — 950 р;
  • CTR CKKK41 — 1100 р;
  • FERODO FDB4194 — 2100 р;
  • ZIMMERMANN 245011701 — 2950 р.

Какие задние колодки можно поставить на автомобиль.

  • MANDO MPH35 — 630 р;
  • KASHIYAMA D11195M — 950 р;
  • VALEO 301867 — 1150 р;
  • TRW GDB3421 — 1600 р;
  • BREMBO P30051 — 2130 р.

Для ручного тормоза на задней оси отдельно установлены барабанные колодки под оригинальным номером 583052SA30, стоимость которых в среднем 3000 рублей. В качестве аналога лучше рассмотреть:

  • JAPANPARTS GFK21AF — 1250 р;
  • BOSCH 0986487779 — 2000 р;
  • DELPHI LS2083 — 2400 р.

Замена задних тормозных дисков

Замена задних тормозных дисков на Хендае ix 35 осуществляется аналогично замене передних. Можно отметить, что выработка на них — не всегда приговор к замене. Если тормозные диски автомобиля не имеют трещин, а толщина их достаточна, экономически более оправданным решением является не замена, а их проточка. В этом случае, на специальном станке обрабатывается поверхность тормозных дисков и после снятия выработки и очистки от ржавчины, допускается их дальнейшее использование.

На все виды работ по замене и проточке тормозных дисков автомобиля в сети наших московских автосервисов, предоставляется гарантия. В наличии имеются диски как оригинальные, так и других производителей Европы и Азии. Большой опыт работы позволяет предложить нашим клиентам отличное соотношение цена/качество.

У нас в ремонте автомобиль Hyundai ix35 (Хендай Ай Икс 35), на котором необходимо произвести замену задних тормозных колодок, покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

Срываем колёсные болты, поднимаем машины и снимаем задние колёса. Откручиваем две направляющие, верхнею и нижнею:

Снимаем и отводим в сторону тормозной цилиндрик. Вытаскиваем старые колодки. Проверяем работу направляющих, в нашем случае нижняя ходит мягко и плавно, верхняя туго. Вытаскиваем её, очищаем и смазываем свежей высокотемпературной смазкой. Берём струбцину или при её отсутствии любой подходящий инструмент и вдавливаем «цилиндрик»:

Посадочное место колодок очищаем при помощи щётки с металлической щетиной от въевшейся грязи. Новые колодки у нас фирмы SANGSIN, номер в каталоге запчастей SP-1187. Внутренняя колодка идёт вместе с «пискуном», наружная без. Устанавливаем их в посадочное место. Ставим на место цилиндр и наживляем оба болта и верхний и нижний. Собираем в обратной последовательности. После проведённой замены, перед началом движения два три раза нажмите на педаль тормоза, чтобы прижать колодки к диску. Работа закончена.

Аналоги задних колодок для Hyundai ix35

Как и в случае с передними, стоковые задние колодки имеют завышенную цену. Поэтому высокой популярностью и пользуются аналоги. Далее представлен список наиболее популярных лучших заменителей.

Производитель Артикул Цена, руб.
Задние колодки для ix35 (дорестайл, рестайл, с приводами 2WD и 4WD)
NiBK PN-0436
Sangsin SP1187
Frixa FPK01NR
Барабанные колодки для ix35 с диаметром барабана 262 мм
NiBK FN-11006
NK
Stellox 000 634-SX
Барабанные колодки для ix35 для барабана 284 мм
Bosch
NiBK FN-11009
Stellox 000 626-SX

Какие же колодки лучше всего купить на Hyundai ix35? Наиболее предпочтительные будут колодки от компаний NiBK или Sangsin. Они входят в средний ценовой сегмент, и обладают прекрасными характеристиками, не уступающие оригиналам. Это доказывает и информация, представленная в таблицах с аналогами.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Задние тормозные колодки

Оригинальные поставляет все тот же Мобис. На дорестайлинговые Hyundai ix35 с завода устанавливаются задние колодки под артикулом 583022SA70, на рестайловые — 583022YA50. Также отличаются артикула и на автомобилях с приводом 2WD.

Покупая накладки на барабанного тормозного механизма (колодки ручника) так само будьте внимательны. Барабанные колодки существуют в двух размерах, и устанавливаются на барабаны разных диаметров. Ниже представлена вся информация в табличном виде.

Схема передней тормозной системы.

Артикул

Длина/диаметр (для барабанных), мм

Ширина, мм

Толщина, мм

Задние дисковые колодки для ix35 дорестайл

583022SA70, S583022SA70

93.1

41

15.2

…для ix35 рестайл

583022SA10, 583022YA50

93.1

41

15.2

для ix35 дорестайл с приводом 2WD

583022SA30, 583022YA30, S583022SA30

93.1

41

15.2

для ix35 рестайл с приводом 2WD

583022YA31, 583022SA00

93.1

41

15.2

Барабанные колодки для ix35 с диаметром барабана 262 мм

583052SA00

170

27

Барабанные колодки для ix35 с диаметром барабана 284 мм

583052SA30

190

40

Несмотря на то, что оригинальные артикула дисковых задних колодок отличаются в зависимости года выпуска, все они идентичны по конструкции и размерах

Поэтому на это можно не обращать внимание, они полностью взаимозаменяемы. А вот для ручного тормоза нужно покупать только в соответствии с размером

Аналоги задних колодок

Как и в случае с передними, стоковые задние колодки имеют завышенную цену. Поэтому высокой популярностью и пользуются аналоги. Далее представлен список наиболее популярных лучших заменителей.

Комплект тормозных колодок.

Производитель

Артикул

Цена, руб.

Задние колодки для ix35 (дорестайл, рестайл, с приводами 2WD и 4WD)

NiBK 3.6

PN-0436

1100

Sangsin 3.8

SP1187

850

Frixa 4

FPK01NR

600

Барабанные колодки для ix35 с диаметром барабана 262 мм

NiBK 3.6

FN-11006

1200

NK 4.1

2734790

1200

Stellox 3.4

000 634-SX

500

Барабанные колодки для ix35 для барабана 284 мм

Bosch 4.1

0986487779

1600

NiBK 3.6

FN-11009

1500

Stellox 3.4

000 626-SX

750

Какие же колодки лучше всего купить на Hyundai ix35? Наиболее предпочтительные будут колодки от компаний NiBK или Sangsin. Они входят в средний ценовой сегмент, и обладают прекрасными характеристиками, не уступающие оригиналам. Это доказывает и информация, представленная в таблицах с аналогами.

Как самостоятельно заменить колодки ручного тормоза

К сожалению, на сегодняшний день нет конкретных пошаговых инструкций и изображений, чтобы самостоятельно поменять колодки ручника. В процессе замены барабанных колодок не должно возникать трудностей. Об основных моментах:

  • тормозной диск держится на двух винтах, который крепит диск к ступице;
  • зачастую тормозной диск просто так не снять, поэтому его нужно будет обстучать по периметру не рабочей поверхности;
  • для понимания замены колодок ручника достаточно глянуть на оригинальный каталог Hyundai, в разделе “Тормозной механизм задней оси”, и на изображении будет показан механизм ручного тормоза в разборе, который состоит из распорки, автоматического регулятора, пружин и фиксирующего штифта;
  • рекомендуется заранее приобрести книгу по ремонту автомобиля Hyundai ix35.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена задних тормозных колодок (для применения на моделе hyundai ix35)

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Hyundai ix35 LM должна производиться каждые 15000 километров пробега или раз в год.

Учитывая, что условия эксплуатации автомобиля в большинстве случаев будут далёкими от идеальных, специалисты советуют выполнять эту операцию примерно вдвое чаще, весной и осенью.

Характерные симптомы:

  • часто запотевают окна;
  • появление в салоне неприятных запахов при включении обдува;
  • ухудшение работы печки и кондиционера;

Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Подходящие размеры

При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:

  • Высота: 20 мм
  • Ширина: 190 мм
  • Длина: 238 мм

Как правило, иногда аналоги для Hyundai ix35 LM могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.

Выбор оригинального салонного фильтра

Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.

Независимо от комплектации, на все Хендай Ай Икс 35 первого поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха с артикулом 97133-2E250 (971332E250). Но также можно установить оригинальный аналог с номером 97133-2E260, размеры такие же, ширина, а также высота одинаковая.

Стоит отметить, что иногда расходные материалы и другие запчасти могут поставляться в дилерские центры под разными артикулами. Что иногда может запутать тех, кто желает приобрести именно оригинальное изделие.

При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.

Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Хендай Ай Икс 35 первого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

  • Mann Filter CU24004 – технологичные расходники от известного производителя
  • BIG filter GB-9967 – популярный бренд, хорошая тонкая очистка
  • Невский фильтр NF-6424 – российский производитель с демократичной ценой

Угольные салонные фильтра

  • Mann Filter CUK 24 004 – качественное и толстое угольное напыление
  • BIG filter GB9967/C – из активированного угля
  • Невский фильтр NF6424C – нормальное качество, доступная цена

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

  • Corteco
  • Filtron
  • SCT
  • Sakura
  • GoodWill
  • Fram
  • JS Asakashi
  • Champion
  • Zekkert
  • Masuma
  • Nipparts
  • Purflux
  • Knecht Mahle
  • RU54

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Hyundai ix35 LM на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Задние тормозные колодки

Внимание: — Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

— Пыль, образующаяся при износе накладок тормозных колодок, может содержать асбест, который представляет опасность для здоровья. Никогда не сдувайте ее сжатым воздухом и не вдыхайте ни грамма этой пыли. Не пользуйтесь растворителями на основе бензина для очистки деталей тормоза. Используйте только очиститель тормозов или метиловый спирт.

Примечание: Ниже описана замена тормозных колодок с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные гайки.

3. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

4. Отворачиваем колесные гайки и снимаем заднее колесо.

5. Щеткой по металлу очищаем тормозной механизм от пыли и грязи.

6. Ключом на 14 ослабляем затяжку верхнего…

… и нижнего болтов крепления тормозного суппорта.

7. Отворачиваем и извлекаем эти болты крепления.

8. Максимально, на сколько это возможно, перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

9. Снимаем тормозной суппорт со скобы и укладываем или подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

У нас в ремонте автомобиль Hyundai ix35 (Хендай Ай Икс 35), на котором необходимо произвести замену задних тормозных колодок, покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

Срываем колёсные болты, поднимаем машины и снимаем задние колёса. Откручиваем две направляющие, верхнею и нижнею:

Снимаем и отводим в сторону тормозной цилиндрик. Вытаскиваем старые колодки. Проверяем работу направляющих, в нашем случае нижняя ходит мягко и плавно, верхняя туго. Вытаскиваем её, очищаем и смазываем свежей высокотемпературной смазкой. Берём струбцину или при её отсутствии любой подходящий инструмент и вдавливаем «цилиндрик»:

Посадочное место колодок очищаем при помощи щётки с металлической щетиной от въевшейся грязи. Новые колодки у нас фирмы SANGSIN, номер в каталоге запчастей SP-1187. Внутренняя колодка идёт вместе с «пискуном», наружная без. Устанавливаем их в посадочное место. Ставим на место цилиндр и наживляем оба болта и верхний и нижний. Собираем в обратной последовательности. После проведённой замены, перед началом движения два три раза нажмите на педаль тормоза, чтобы прижать колодки к диску. Работа закончена.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена тормозных колодок Хендай ix35

Инструкция подскажет как самостоятельно заменить колодки на вашем автомобиле. Работа выполняется самостоятельно, без помощи специалистов. Здесь вам даже не понадобится определённого опыта в работе.

Из инструментов нам нужно:

-Ключ на «четырнадцать».

-Инструмент для вдавливания поршня

— Смазка для тормозных механизмов

О процедуре замены колодок:

Точного периода замены колодок не установлен, но есть рекомендация к проверке состояния колодок — это каждые пятнадцать тысяч километров пробега. Тем более, если вы эксплуатируете автомобиль в тяжёлых условиях, то не забывайте посматривать на его состояние.

Толщина колодок 11 миллиметров, максимальная толщина износа — это 2 миллиметра.

Конечно если вы проверили и обнаружили, что колодки достигли минимальной толщины, то вы можете не бежать в магазин, а просто выделить время среди недели. Ничего страшного за несколько дней не случится, просто немного сбавьте скорость езды.

Каталожный номер колодок зависит от того для какого года выпуска вам они нужны и какой привод у автомобиля.

Рекомендации колодок: HUUNDAI 581012SA70, LUCAS TRW GB3461.

BREMBO P30056, TEXAR 2520501, TEXTAR 2520501.

О процедуре замены:

В начале устанавливаем автомобиль на ровную поверхность. Ручник поднимаем и другие колёса нам нужно заблокировать. Колёса передние выкрутите.

Далее суппорт тормозной мы снимаем, для этого с помощью ключа выкрутите болты на «четырнадцать».

После того, как вы сняли суппорт он будет болтаться на шланге, так оставлять его нельзя. Подвесьте его или положите в такое положение чтобы он не был слишком натянут.

Теперь колодки демонтируем, запомните где располагается датчик износа(он похож на скобку).

Когда колодки изнашиваются эта сама скобка начинает тереться об колодку и издаёт неприятные звуки.

Колодки снимите и осмотрите в каком они состоянии. Также рекомендуем проверить в каком состоянии пыльники и направляющие.

Диск обычно толщиной в 28 миллиметров, его предельный износ это 26,5 миллиметров. Направляющие обработайте смазкой, если пыльники порвались, тогда замените их.

Смазкой обработайте все поверхности где есть метал контактируем с металлом.

Ну а теперь, можете новые колодки установить, устанавливаем на них пластины противоскрипные, если у вас нет новых переставьте со старых.

Перед тем, как будете устанавливать колодки, не забудьте вдавить в поршень его.

Когда будете вдавливать поршень, жидкость наверняка будет повышаться внутри, даже возможно польётся через край, вы можете выкачать немного.

Теперь суппорт устанавливаем, болтами фиксируем. Покачайте тормоз, если вы заметили, что педаль стала мягкой значит жидкость наполнилась водой или воздухом, в таком случае прокачайте тормоза.

Колесо переднее вашего автомобиля

Колесо выкручиваем и демонтируем

Теперь нам нужно демонтировать тормозной диск, а также колодки

Вот и сам суппорт

Далее болт верхний выкручиваем с помощью ключа на «четырнадцать», он крепит суппорт вверх

Также выкручиваем и нижний болт

Суппорт подвешиваем, смотрите, чтобы шланг не был слишком натянут

Колодки старые демонтируем

Скобы, которые крепят колодки нам нужно заменить

Проверьте в каком состоянии пыльники и обработайте смазку направляющих

Инструмент, которым будете вдавливать поршень подготовьте

Крышку бачка выкручиваем

Теперь можем установить колодки

На колодке располагается датчик износа

Колодки максимально прижимаем к диску

Суппорт устанавливаем на место

Также болты суппорта прикручиваем

Если вдруг педаль стала мягкой, тогда вам нужен штуцер, с помощью которого вы прокачаете тормоза.

Колесо устанавливаем обратно, колодки меняем

Замена тормозных колодок тормозных механизмов передних колес Hyundai ix35

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ рожковый 14 мм
  • Отвертка плоская средняя
  • Щетка металлическая
  • Приспособление для утапливания тормозных суппортов (09581-11000)

Детали и расходники:

  • Шприц
  • Проволока
  • Тормозная жидкости (типа DOT-4, при необходимости)
  • Передние тормозные колодки (58101-2SA00)

Защитные чехлы направляющих пальцев (при необходимости) (58164-1H000)

Верхний направляющий палец переднего колеса (при необходимости) (58162-1H000)

Нижний направляющий палец переднего колеса (при необходимости) (58161-1H000)

Смазка для направляющих пальцев

Примечание:

В этой статье описано как заменить передние тормозные колодки на Хендай ix35.

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕУПРЕЖДЕНИЕ:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена только одного комплекта может привести к уводу автомобиля в сторону при торможении.

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

4. Ключом «на 14» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

5. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг), и подвяжите суппорт к пружине амортизаторной стойки.

6. Извлеките внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

Толщина старой и новой тормозной колодки.

Примечание:

Так же снимите проставку между поршнем и колодкой.

7. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

8. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

Направляющие пальцы суппорта на Хендай ix35.

9. Cмажьте направляющие пальцы высокотемпературной смазкой, и поставьте их на место.

Примечание:

Верхний и нижний направляющие пальцы отличаются один от другого. Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – серебристого цвета, нижний – желтого.

10. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

11. Установите тормозные колодки на Хендай ix35 в обратной последовательности.

12. Проверяем уровень тормозной жидкости, и при необходимости доливаем.

ПОЛЕЗНЫЕ СОВЕТЫ:

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми. После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Выбор колодок

Выбор тормозных элементов на Хендай Ix35 довольно непростой. Многие производители аналогов предлагают широкий ассортимент деталей, что ставит в тупик рядового владельца. Как уже было сказано ранее, колодки и дисковые тормоза на Хендай Ix35 отличаются в зависимости от объёма двигателя. В нашем случае для Ix35 передние имеют оригинальный номер — 581012SA70. Средняя стоимость 6500 рублей за комплект.

Дилеры и изготовитель рекомендует устанавливать только оригинал, но, что делать, когда на него не хватает денег. Человек начинает искать способы сэкономить и находит ряд аналогов, от дешевого варианта до дорогих запасных частей. Рассмотрим, какие же бывают тормозные колодки на Хендай Ix35

Наименование Каталожный номер Список аналогов
Rider RD.3323.DB3461 1000
Febest 2201-FQF 1200
Koreastar KBPK-028 1500
Mando MPK34 1500
Jp Group 3663600710 1500
Kamoka JQ101149 1500
Profit 5000-2022 1500
Denckermann B111287 1500
Goodwill 1081 F 1500
Finwhale V1066 1500
Bremsi BP3358 1500
Fenox BP43051 2000
ABS 37622 2000
Valeo 301934 2000
Delphi LP2050 2300
Blue Print ADG04278 2500
Meyle 025 245 0116/W 2500
Bosch 0 986 494 422 3000
Ferodo FDB4194 3000
Otto Zimmermann 24501.170.1 3000
Brembo P 30 056 3500
TRW GDB3461 3700
Textar 2520501 4500
Valeo 601322 5500

Рекомендации завода

Как и всегда, завод изготовитель рекомендует замену колодок производить только на фирменном или дилерском СТО. Наш человек, все выслушав и узнав цену, решает, что нужно сэкономить и заменить их сам. Конечно, иногда возникают трудности гаражного ремонта, но это явление не частое и все, как правило, разрешается очень быстро.

Процесс замены

Передние колодки меняются довольно просто и легко, поскольку при разработке Хендай Ix35 этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Хендай Ix35

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

  1. Демонтируем зажимной механизм суппорта.

ер — для прокачки тормозов. Он не нужен, если только педаль тормоза не стала мягкой и не начала проваливаться.

При необходимости прокачиваем тормоза.

Установить колесо обратно и поменять колодки с другой стороны.

На Хендай Ix35 менять передние тормозные колодки проще и быстрее. Спасибо, производителю за облегчение конструкции.

Как самостоятельно заменить колодки на Хендай ix35

Передняя осьДля замены понадобятся:

  • стандартный набор ключей (балонник, рожковый на “19” и на “14”)
  • смазка для направляющих;
  • большая плоская отвертка;
  • WD-40 для предварительной обработки болтов крепления.

Процесс замены.

Устанавливаем домкрат, снимаем колесо, открывая доступ к тормозному механизму. Автомобиль должен стоять на скорости, под задними колесами стоять упор, а снятое колесо должно лежать под автомобилем в качестве страховки.

Ключом на “14” откручивается направляющая суппорта. Часто направляющая может прокручиваться, поэтому ключом на “19” удерживаем болт.

Не торопитесь снимать суппорт. Пока стоят старые колодки, при помощи большой плоской отвертки через колодку максимально вдавливаем поршень суппорта. После вынимаем направляющие и отводим суппорт, подвязав его к стойке, предотвращая повреждение шланга.

Со скобы суппорта вынимаются старые пружины крепления колодок. Так как фиксирующие скобы упаковываются только с оригинальными колодками, их придется приобретать дополнительно. Они выпускаются только в оригинале, а средняя стоимость их — 270 рублей.

Смазываем направляющие новой пастой, и проверяем пыльники на целостность.

Ставим обратно пружины крепления колодок, на новые колодки ставим противоскрипные пластины и прижимаем внешнюю колодку к тормозному диску. Колодки также необходимо обработать противоскрипной смазкой, так как в условиях езды по российским дорогам, колодки могут издавать скрип в дождь и зимнее время.

Ставим суппорт на место и собираем все элементы в обратной последовательности.

Тормозные колодки на Hyundai ix35

Износ тормозных колодок на автомобиле Hyundai ix35 требуется проверять не с периодичностью, указанной регламентом, а согласно ощущениям при торможении, а также зрительной проверке колодок. Такие факторы, как погодные условия, тип покрытия дорог и манера езды, непосредственно влияют на износ колодок. Передние колодки нагружены больше, поэтому они меняются чаще, чем задние.

С 2009 по 2013 год, несмотря на несколько типов двигателя, в европейской версии устанавливали тормозные механизмы одного производителя Mando. Артикул оригинального каталога передних колодок 581012SA70.

Чтобы не тратить большие деньги за оригинал, рассмотрим достойные и качественные аналоги:

  • SANGSIN HQ581010ZA00 — 550 р;
  • MANDO MPK34 — 950 р;
  • CTR CKKK41 — 1100 р;
  • FERODO FDB4194 — 2100 р;
  • ZIMMERMANN 245011701 — 2950 р.

Какие задние колодки можно поставить на автомобиль

Каталожный номер задних оригинальных колодок 583022SA70, средняя цена которых — 2770 рублей.

Так как стоимость оригинальных колодок несколько высока для российского потребителя, рекомендуется в качестве аналогов рассмотрите следующие варианты:

  • MANDO MPH35 — 630 р;
  • KASHIYAMA D11195M — 950 р;
  • VALEO 301867 — 1150 р;
  • TRW GDB3421 — 1600 р;
  • BREMBO P30051 — 2130 р.

Для ручного тормоза на задней оси отдельно установлены барабанные колодки под оригинальным номером 583052SA30, стоимость которых в среднем 3000 рублей.

В качестве аналога лучше рассмотреть:

  • JAPANPARTS GFK21AF — 1250 р;
  • BOSCH 0986487779 — 2000 р;
  • DELPHI LS2083 — 2400 р.

Стоимость услуги:

Автосервисы в Санкт-Петербурге:

Купчино — 245-34-84Гражданка — 603-55-05 Большевиков — 701-02-01Мужества — 748-30-20

WhatAapp / Viber: 8-911-766-42-33

Процедура смены колодок — как выполняется процесс:

Подробная видео инструкция:

Подберем новые автозапчасти под вашу манеру и стиль езды.

По времени, процесс занимает от 20 минут до часа. На задней барабанной системе — потребуется установочный комплект (пружинки, солдатики).

В наших автомастерских есть правило — мы всегда выполняем смазку и разработку направляющих суппортов, что забывают делать автовладельцы, меняя своими руками самостоятельно.

На стояночном тормозе мы сделаем регулировку троса.

Гарантия на работу — 180 дней.

Хорошие изготовители гарантирующие эффективное торможение и безопасность: TRW, ATE, BREMBO, NIBK, BOCSH .

При покупке запчастей у нас, мы предоставляем скидку на замену и установку.

Тормозные колодки сильно подвержены воздействию на них агрессивной окружающей среды, плохих дорог, чрезмерной эксплуатации автомобиля и других факторов. Резкое торможение во время проезда через лужу, часто приводит к быстрому выходу из строя тормозных колодок из-за образования трещин.

guarblog.ru

На СТО Автомагия выполняют — замену передних, задних и колодок стояночного тормоза Хендай ix35. В наличии на складе, можно приобрести как оригинальные, так и аналоги именитых производителей. Колодки на дисковой тормозной системе бегают 18 — 38 тыс. км., барабанные 41 — 60 тысяч километров. Срок службы колодок Hyundai ix35 исходит от манеры езды и от того какая коробка стоит. Если установлен автомат, износ идет скорее.

Замену колодок в автомобиле очень важно выполнять когда осталось не более 21 % толщины. Мы взглянем на равномерность износа

В случае если имеется нарушение или перекос в плоскости, это свидетельствует о том, что суппорт требует ремонта. Перебирать его при замене колодок дешевле чем делать отдельно.

Когда менять колодки на ix35?

Замена тормозных колодок не предусмотрена регламентами ТО Hyundai ix35. В инструкции указано, что должна происходить их проверка на каждом плановом ТО (барабанные – через одно ТО). Меняются же колодки при достижении износа фрикционного материала до 70 – 75 %, или 2 – 2,5 мм толщины (без учета основы). В среднем же, оригинальные передние колодки проходят 35 тыс. км, задние – до 45 тыс. км. Барабанные могут держаться и более 100 тыс. км. пробега.

Износ тормозных колодок на автомобиле Hyundai ix35 требуется проверять не с периодичностью, указанной регламентом, а согласно ощущениям при торможении, а также зрительной проверке колодок. Такие факторы, как погодные условия, тип покрытия дорог и манера езды, непосредственно влияют на износ колодок. Передние колодки нагружены больше, поэтому они меняются чаще, чем задние.

С 2009 по 2013 год, несмотря на несколько типов двигателя, в европейской версии устанавливали  тормозные механизмы одного производителя Mando. Артикул оригинального каталога передних колодок 581012SA70.

Чтобы не тратить большие деньги за оригинал, рассмотрим достойные и качественные аналоги:

  • SANGSIN HQ581010ZA00 — 550 р;
  • MANDO MPK34 — 950 р;
  • CTR CKKK41 — 1100 р;
  • FERODO FDB4194 — 2100 р;
  • ZIMMERMANN 245011701 — 2950 р.

Какие задние колодки можно поставить на автомобиль.

  • MANDO MPH35 — 630 р;
  • KASHIYAMA D11195M — 950 р;
  • VALEO 301867 — 1150 р;
  • TRW GDB3421 — 1600 р;
  • BREMBO P30051 — 2130 р.

Для ручного тормоза на задней оси отдельно установлены барабанные колодки под оригинальным номером 583052SA30, стоимость которых в среднем 3000 рублей. В качестве аналога лучше рассмотреть:

  • JAPANPARTS GFK21AF — 1250 р;
  • BOSCH 0986487779 — 2000 р;
  • DELPHI LS2083 — 2400 р.

Замена задних тормозных дисков

Замена задних тормозных дисков на Хендае ix 35 осуществляется аналогично замене передних. Можно отметить, что выработка на них — не всегда приговор к замене. Если тормозные диски автомобиля не имеют трещин, а толщина их достаточна, экономически более оправданным решением является не замена, а их проточка. В этом случае, на специальном станке обрабатывается поверхность тормозных дисков и после снятия выработки и очистки от ржавчины, допускается их дальнейшее использование.

На все виды работ по замене и проточке тормозных дисков автомобиля в сети наших московских автосервисов, предоставляется гарантия. В наличии имеются диски как оригинальные, так и других производителей Европы и Азии. Большой опыт работы позволяет предложить нашим клиентам отличное соотношение цена/качество.

У нас в ремонте автомобиль Hyundai ix35 (Хендай Ай Икс 35), на котором необходимо произвести замену задних тормозных колодок, покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

Срываем колёсные болты, поднимаем машины и снимаем задние колёса. Откручиваем две направляющие, верхнею и нижнею:

Снимаем и отводим в сторону тормозной цилиндрик. Вытаскиваем старые колодки. Проверяем работу направляющих, в нашем случае нижняя ходит мягко и плавно, верхняя туго. Вытаскиваем её, очищаем и смазываем свежей высокотемпературной смазкой. Берём струбцину или при её отсутствии любой подходящий инструмент и вдавливаем «цилиндрик»:

Посадочное место колодок очищаем при помощи щётки с металлической щетиной от въевшейся грязи. Новые колодки у нас фирмы SANGSIN, номер в каталоге запчастей SP-1187. Внутренняя колодка идёт вместе с «пискуном», наружная без. Устанавливаем их в посадочное место. Ставим на место цилиндр и наживляем оба болта и верхний и нижний. Собираем в обратной последовательности. После проведённой замены, перед началом движения два три раза нажмите на педаль тормоза, чтобы прижать колодки к диску. Работа закончена.

Аналоги задних колодок для Hyundai ix35

Как и в случае с передними, стоковые задние колодки имеют завышенную цену. Поэтому высокой популярностью и пользуются аналоги. Далее представлен список наиболее популярных лучших заменителей.

Производитель Артикул Цена, руб.
Задние колодки для ix35 (дорестайл, рестайл, с приводами 2WD и 4WD)
NiBK PN-0436
Sangsin SP1187
Frixa FPK01NR
Барабанные колодки для ix35 с диаметром барабана 262 мм
NiBK FN-11006
NK
Stellox 000 634-SX
Барабанные колодки для ix35 для барабана 284 мм
Bosch
NiBK FN-11009
Stellox 000 626-SX

Какие же колодки лучше всего купить на Hyundai ix35? Наиболее предпочтительные будут колодки от компаний NiBK или Sangsin. Они входят в средний ценовой сегмент, и обладают прекрасными характеристиками, не уступающие оригиналам. Это доказывает и информация, представленная в таблицах с аналогами.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Задние тормозные колодки

Оригинальные поставляет все тот же Мобис. На дорестайлинговые Hyundai ix35 с завода устанавливаются задние колодки под артикулом 583022SA70, на рестайловые — 583022YA50. Также отличаются артикула и на автомобилях с приводом 2WD.

Покупая накладки на барабанного тормозного механизма (колодки ручника) так само будьте внимательны. Барабанные колодки существуют в двух размерах, и устанавливаются на барабаны разных диаметров. Ниже представлена вся информация в табличном виде.

Схема передней тормозной системы.

Артикул

Длина/диаметр (для барабанных), мм

Ширина, мм

Толщина, мм

Задние дисковые колодки для ix35 дорестайл

583022SA70, S583022SA70

93.1

41

15.2

…для ix35 рестайл

583022SA10, 583022YA50

93.1

41

15.2

для ix35 дорестайл с приводом 2WD

583022SA30, 583022YA30, S583022SA30

93.1

41

15.2

для ix35 рестайл с приводом 2WD

583022YA31, 583022SA00

93.1

41

15.2

Барабанные колодки для ix35 с диаметром барабана 262 мм

583052SA00

170

27

Барабанные колодки для ix35 с диаметром барабана 284 мм

583052SA30

190

40

Несмотря на то, что оригинальные артикула дисковых задних колодок отличаются в зависимости года выпуска, все они идентичны по конструкции и размерах

Поэтому на это можно не обращать внимание, они полностью взаимозаменяемы. А вот для ручного тормоза нужно покупать только в соответствии с размером

Аналоги задних колодок

Как и в случае с передними, стоковые задние колодки имеют завышенную цену. Поэтому высокой популярностью и пользуются аналоги. Далее представлен список наиболее популярных лучших заменителей.

Комплект тормозных колодок.

Производитель

Артикул

Цена, руб.

Задние колодки для ix35 (дорестайл, рестайл, с приводами 2WD и 4WD)

NiBK 3.6

PN-0436

1100

Sangsin 3.8

SP1187

850

Frixa 4

FPK01NR

600

Барабанные колодки для ix35 с диаметром барабана 262 мм

NiBK 3.6

FN-11006

1200

NK 4.1

2734790

1200

Stellox 3.4

000 634-SX

500

Барабанные колодки для ix35 для барабана 284 мм

Bosch 4.1

0986487779

1600

NiBK 3.6

FN-11009

1500

Stellox 3.4

000 626-SX

750

Какие же колодки лучше всего купить на Hyundai ix35? Наиболее предпочтительные будут колодки от компаний NiBK или Sangsin. Они входят в средний ценовой сегмент, и обладают прекрасными характеристиками, не уступающие оригиналам. Это доказывает и информация, представленная в таблицах с аналогами.

Как самостоятельно заменить колодки ручного тормоза

К сожалению, на сегодняшний день нет конкретных пошаговых инструкций и изображений, чтобы самостоятельно поменять колодки ручника. В процессе замены барабанных колодок не должно возникать трудностей. Об основных моментах:

  • тормозной диск держится на двух винтах, который крепит диск к ступице;
  • зачастую тормозной диск просто так не снять, поэтому его нужно будет обстучать по периметру не рабочей поверхности;
  • для понимания замены колодок ручника достаточно глянуть на оригинальный каталог Hyundai, в разделе “Тормозной механизм задней оси”, и на изображении будет показан механизм ручного тормоза в разборе, который состоит из распорки, автоматического регулятора, пружин и фиксирующего штифта;
  • рекомендуется заранее приобрести книгу по ремонту автомобиля Hyundai ix35.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
