Особенности и характеристики тормозных колодок

Существуют передние и задние колодки. Как правило, замена передних образцов куда легче и дешевле обходится автолюбителю, чем ротация задних агрегатов.

Для седана Фольксваген Поло крайний срок эксплуатации задних колодок ограничен 45 000 км, что соответствует плановому третьему ТО. Износ механизмов может наступить и ранее этого срока − все зависит от манеры вождения.

Несмотря на то, что замена задних колодок седана Поло − тяжелый и длительный процесс, все работы можно выполнить самостоятельно без помощи сервисных центров, где за услугу возьмут более 10 000 руб. (включая стоимость накладок).

ЧИТАТЬ ДАЛЕЕ:  Меняем тормозную жидкость автомобиля Фольксваген Поло седан

В зависимости от комплектации седана Фольксваген Поло различают два типа тормозных колодок, устанавливаемых на два разных барабана.

Тормозной барабан с буртом имеет размер 230 мм, кодовый номер оригинала − VAG 1J0 609 617 B. Габариты колодок с кодом VAG 1J0 698 525 B составляют 230×32 мм. Это также оригинальные образцы, которые можно приобрести за сумму от 4000 руб.

Чтобы понять какой тип барабана используется на седане Поло достаточно взглянуть на его форму. Если на нем имеется небольшой выступ, то это барабан с буртом.

Важно: замену тормозных механизмов Поло седана проводить только комплектом − все четыре устройства должны быть установлены на барабаны. Если поменять лишь с одной стороны, то во время торможения автомобиль будет уводить с траектории

Инструменты и материалы

За исключением особо тяжёлых и редких случаев, специнструмент не потребуется, достаточно обычного при такой работе набора:

• ключ для снятия колёс;
• домкрат и страховочная подставка;
• противооткатные упоры для колёс;
• набор инструментов автомобилиста, включающий отвёртки, пассатижи, молоток, головки типа Torx;
• универсальная проникающая смазка, например, популярная WD40;
• медная смазка для предотвращения прикипания деталей;
• ветошь и металлическая щётка.

Специальный съёмник тормозных барабанов не требуется, к тому же он очень специфичен, нужны навыки работы. Почти всегда можно обойтись другими способами.

2276-6-12-04-18

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповика и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем колодки и барабан тормозного механизма заднего колеса в обратной последовательности.

Аналогично заменяем тормозные колодки другого заднего колеса.

Чтобы отрегулировать положение колодок, нажимаем педаль тормоза несколько раз и затем многократно поднимаем до упора и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизмов автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Прежде чем приступить к процедуре замены задних колодок барабанного типа необходимо определить тип комплектации.

Какой инструмент понадобится

Для замены колодок понадобятся следующие инструменты:

• домкрат (замену колодок без снятия колес произвести невозможно);
• поддерживающие автомобиль опоры (после поднятия его на домкрат);
• баллонный ключ для откручивания гаек или болтов, которыми крепится колесо к ступице;
• набор торцевых ключей для снятия тормозных суппортов;
• отвертка для отжатия поршня и удобства вынимания старых колодок;
• плоскогубцы могут понадобиться в случае необходимости загибания концов крепежных скоб;

Кроме этого вместо отвертки желательно использовать специальный инструмент для регулировки тормозного поршня. Он представляет собой приспособление, с помощью которого поршень будет вжиматься в цилиндр, освобождая пространство для установки новых колодок.

Инструменты и материалы

За исключением особо тяжёлых и редких случаев, специнструмент не потребуется, достаточно обычного при такой работе набора:

• ключ для снятия колёс;
• домкрат и страховочная подставка;
• противооткатные упоры для колёс;
• набор инструментов автомобилиста, включающий отвёртки, пассатижи, молоток, головки типа Torx;
• универсальная проникающая смазка, например, популярная WD40;
• медная смазка для предотвращения прикипания деталей;
• ветошь и металлическая щётка.

Специальный съёмник тормозных барабанов не требуется, к тому же он очень специфичен, нужны навыки работы. Почти всегда можно обойтись другими способами.

Регламент замены задних колодок

Регламент ТО не предусматривает эксплуатационного лимита. Действовать следует согласно рекомендациям завода производителя, который советует проводить замену задних колодок после прохождения 45 тыс. км. Другие причины:

• Толщина накладки достигла критической отметки 2,5 мм.
• Обнаружено замасливание.
• Есть повреждения: бородки, трещины либо сколы.
• Накладка отошла от металлического основания.

Обновление колодок выполняется комплектом, независимо от состояния других элементов. Если провести смену на одном колесе, это неизбежно приведёт к неравномерному торможению машины в экстренных ситуациях.

Возникает справедливый вопрос, что ставить: оригинал или аналог. Об этом читайте ниже.

Особенности и характеристики тормозных колодок

Существуют передние и задние колодки. Как правило, замена передних образцов куда легче и дешевле обходится автолюбителю, чем ротация задних агрегатов.

Для седана Фольксваген Поло крайний срок эксплуатации задних колодок ограничен 45 000 км, что соответствует плановому третьему ТО. Износ механизмов может наступить и ранее этого срока − все зависит от манеры вождения.

Несмотря на то, что замена задних колодок седана Поло − тяжелый и длительный процесс, все работы можно выполнить самостоятельно без помощи сервисных центров, где за услугу возьмут более 10 000 руб. (включая стоимость накладок).

В зависимости от комплектации седана Фольксваген Поло различают два типа тормозных колодок, устанавливаемых на два разных барабана.

Тормозной барабан с буртом имеет размер 230 мм, кодовый номер оригинала − VAG 1J0 609 617 B. Габариты колодок с кодом VAG 1J0 698 525 B составляют 230×32 мм. Это также оригинальные образцы, которые можно приобрести за сумму от 4000 руб.

Чтобы понять какой тип барабана используется на седане Поло достаточно взглянуть на его форму. Если на нем имеется небольшой выступ, то это барабан с буртом.

Важно: замену тормозных механизмов Поло седана проводить только комплектом − все четыре устройства должны быть установлены на барабаны. Если поменять лишь с одной стороны, то во время торможения автомобиль будет уводить с траектории

Процесс замены колодок

Для замены потребуются следующие инструменты:

• Ключ Torx T-30,
• Шлицевая отвертка,
• Пассатижи,
• Домкрат.

Последовательность действий при замене задних тормозных колодок:

1. Перед работой необходимо зафиксировать автомобиль и опустить до упора стояночный тормоз.
2. При помощи домкрата поднимаем седан, откручиваем пять креплений, удерживающих колесо, и демонтируем его.
3. Берем Torx T-30 и отвинчиваем единственный болт, который крепит барабан к ступице колеса.
4. Снимаем тормозной барабан.

Важно: ни в коем случае не нажимать педаль тормоза, чтобы не повылезали поршни колесного цилиндра

1. Снимаем на тормозном щите небольшую резиновую заглушку.
2. Вставляем отвертку в образовавшийся паз.
3. Внутри находится храповик системы автоматической регулировки зазоров: его нужно намотать на резьбовой наконечник, чтобы длина распорной планки сократилась. Для этого перемещаем отвертку поступательными движениями сверху вниз.
4. После того, как механизм ослабнет, можно снимать барабан.
5. Все внутренности нужно тщательно очистить от грязи.
6. Затем той же отверткой поддеваем нижнюю часть пружины регулировочного рычага и демонтируем ее.

Отверткой смещаем в сторону скобу опорной стойки и снимаем ее.</li>

Убираем стойку, похожую на болт.</li>То же самое проделываем со второй колодкой.</li>Поддеваем отверткой край задней колодки и, преодолевая сопротивление пружины, выводим механизм из ограничительной пластины.</li>

Такие же действия предпринимаем в работе с другой колодкой.</li>Убираем нижнюю стяжную пружину, соединяющую обе колодки.</li>Открепляем верхние концы колодок от поршней цилиндра и снимаем устройство с тормозного щита.</li>Отсоединяем и распорную планку, и регулировочный рычаг.</li>Демонтируем верхнюю пружину и левую колодку.</li>Далее берем пассатижи и вытаскиваем наконечник заднего троса «ручника» из рычага привода.</li>Отцепив наконечник, демонтируем вторую часть механизма.</li>Резьбу распорной планки и храповик необходимо почистить и смазать пластичным веществом для улучшения скольжения.</li>Устанавливаем новые тормозные колодки и проводим все действия по сборке в обратной последовательности.</li></ol>

Та же самая методика применяется при замене накладок на втором колесе Поло седана.

Заключительный штрих по настройке работы тормозных механизмов: нажимаем несколько раз на педаль тормоза и «балуемся» рычагом стояночного тормоза − неоднократно опускаем и поднимаем его. При этом кнопка на рычаге должна быть нажатой, чтобы храповик не срабатывал. Появятся странные щелчки − не нужно переживать: так работают устройства автоматической регулировки зазоров между колодками и барабаном. Процедуру выполнять до тех пор, пока щелки не исчезнут.

На этом замена и настройка «тормозов» на Поло седане завершена. Для улучшения эффективности колодок их следует немного «прогреть», проехавшись по свободному участку дороги.

Прежде чем приступить к процедуре замены задних колодок барабанного типа необходимоопределитьтип комплектации.

2276-6-12-04-10

После этого вынимаем стойку.

Аналогично снимаем опорную стойку передней колодки.

Источники

• https://AutoTO.org/volkswagen/polo/9-zamena-zadnih-tormoznyh-kolodok-polo.html
• https://www.zr.ru/content/articles/783874-zamena-kolodok-tormoznyx-mexanizmov-zadnix-koles-volkswagen-polo/
• https://skolkogramm.ru/info/zamena-zadnih-tormoznyh-kolodok-polo-sedan-foto-instrukcziya-kak-zamenit-zadnie-kolodki-na-volkswagen-polo
• https://AvtoMonitor.ru/zadnie-kolodki-vw-polo.html
• https://cleanerauto.ru/kak-zamenit-zadnie-tormoznye-kolodki-volkswagen-polo-sedan.html
• https://moto-sol.ru/obsluzhivanie/kak-pomenjat-zadnie-kolodki-na-folksvagen-polo.html
• https://AutomobilGroup.ru/instruktsiya/zamena-tormoznykh-kolodok-polo-sedan-foto-instruktsiya-zamene-tormoznykh-kolodok/
• https://remontiruemrenault.ru/remont-dvigatelya/zamena-zadnih-kolodok-folksvagen-polo-sedan.html
• https://carfrance.ru/zadnie-tormoznye-kolodki-na-volkswagen-polo-sedan-artikuly/
• https://invrus.ru/stati/zamena-zadnih-kolodok-folksvagen-polo.html

Подготовка автомобиля и инструмента

Механизм барабанных тормозов имеет довольно сложную систему. Самостоятельно заменить задние колодки возможно, только имея некоторые навыки и опыт в проведении подобных работ.

• На автомобиле с механической коробкой включить первую скорость.
• С автоматической трансмиссией перевести рычаг в режим парковки.

Для этого необходимо установить автомобиль на ровной площадке с твёрдым покрытием.

1. Под передние колёса подложить упоры.
2. Ослабить гайки колеса, на котором будет производиться замена.
3. Освободить стояночный тормоз и приподняв автомобиль домкратом под порог установить подставку и снять колесо.

Для проведения дальнейших работ потребуются следующие инструменты:

• набор отвёрток;
• ключ Torx T-30;

  Обязательно приобретите такой ключ – не стоит пробовать крутить винт какими-либо другими приспособлениями.

• плоскогубцы;
• деревянная киянка или резиновый молоток;
• литиевая смазка;
• металлическая щётка.

Порядок замены

1. Ключом Torx T-30 вывернуть стопорный винт крепления барабана.

   Винт крепления барабана к ступице колеса.

2. Лёгкими ударами киянки по ободу барабана освободить от залипания к ступице.

   Если на ступице ржавчина, стоит зачистить её шкуркой или сбрызнуть проникающей смазкой.

3. Снять резиновую заглушку, находящуюся на внутренней стороне металлического пыльника и вращая отвёрткой шестерню саморегулирующего механизма свести колодки. Это необходимо для лёгкого снятия барабана. Извлекаем резиновую заглушку. Вращаем отверткой храповик.
4. Снять тормозной барабан.

   Очищаем детали механизма от загрязнений.

5. Снять фиксаторы колодок. Делается это следующим образом. Придерживая палец крепления колодки, плоскогубцами нажать чашку и повернув на четверть оборота освободить фиксатор. Снимаем пружину регулировочного рычага. Зацепляем скобу отверткой. Снимаем скобу. Извлекаем стойку.
6. Тормозные поршни следует закрепить металлической скобой или хотя бы скотчем, так как они могут выскочить из цилиндра.
7. При помощи плоскогубцев или отвёртки снять нижнюю пружину.

   Снимаем нижнюю стяжную пружину колодок.

8. Приподняв колодки вверх снять со ступицы и от тормозной подвижной планки отсоединить трос ручного тормоза. Сдвигаем вверх колодки. Снимаем наконечник тормозного троса.

Металлической щёткой очистить внутреннюю поверхность пыльника от грязи и продуктов износа тормозных накладок. Нанести смазку на резьбовое соединение саморегулирующего механизма.

Замена задних тормозных колодок Фольксваген Поло своими руками

Замена задних тормозных колодок Фольксваген Поло довольно трудоемкая операция иногда вызывающая проблемы у новичков, из-за большого количества элементов. Если учесть, что задний тормозной механизм у VW Polo седан барабанный, то после большого пробега могут возникнуть проблемы со снятием барабана. А без этой процедуры заменить колодки нельзя. Колодки сзади меняются нечасто, а выработка на внутренней стороне барабана может достигать несколько миллиметров. Поэтому из-за образования кольцевого бугрика снять барабан проблематично. Для работы нам потребуется шлицевая отвертка, плоскогубцы и звездочка типа Torx T-30, а так же домкрат и подставка. Снимаем заднее колесо и надежно фиксируем наш Поло седан на подставке. Перед снятием барабана тормозного механизма опускаем рычаг стояночного тормоза до упора — автомобиль должен быть полностью расторможен. Ключом Torx T-30 отворачиваем винт крепления барабана к ступице колеса и снимаем барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни колесного цилиндра могут полностью выйти из него. В случае затруднения при снятии тормозного барабана Фольксваген Поло нужно свезти колодки вместе

Для этого извлекаем из отверстия тормозного щита резиновую заглушку (смотрим на фото далее). Через отверстие в тормозном щите вставляем шлицевую отвертку.

Вращаем отверткой храповик механизма автоматической регулировки зазоров между колодками и барабаном так, чтобы храповик наворачивался на резьбовой наконечник, и длина распорной планки уменьшалась. Тем самым мы сводим колодки ближе к центру и они перестают блокировать снятие барабана. При этом лезвие отвертки должно перемещаться в отверстии щита сверху вниз.

Очищаем детали тормозного механизма от загрязнений. Поддеваем отверткой нижний конец пружины регулировочного рычага. Снимаем пружину регулировочного рычага.

Поддеваем отверткой скобу опорной стойки задней колодки. Снимаем скобу опорной стойки задней колодки. После этого вынимаем стойку. Аналогично снимаем опорную стойку передней колодки.

Отверткой отводим нижний конец задней колодки назад, преодолевая сопротивление нижней стяжной пружины, выводим нижний носок колодки из-за ограничительной пластины упора. Аналогично выводим нижний носок передней колодки из-за ограничительной пластины упора. Снимаем нижнюю стяжную пружину колодок.

Сдвигаем верхние носки колодок с поршней колесного цилиндра и отводим узел от тормозного щита. Снимаем распорную планку с наконечником и регулировочный рычаг механизма автоматической регулировки зазоров. Снимаем верхнюю стяжную пружину и переднюю тормозную колодку.

Удерживая рычаг привода стояночного тормоза задней колодки, тянем пассатижами за наконечник заднего троса стояночного тормоза отсоединив наконечник троса от рычага привода стояночного троса, снимаем заднюю колодку.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповика и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем колодки и барабан тормозного механизма заднего колеса в обратной последовательности.

Аналогично заменяем тормозные колодки другого заднего колеса. Ведь меняются все колодки сразу на обоих колодках, иначе на дороге может возникнуть дисбаланс при торможении. Кроме того появится неравномерный износ барабанов и увод машины в сторону при торможении.

Чтобы отрегулировать положение колодок на Фольксваген Поло седан весь механизм должен быть окончательно собран на обоих колесах. Нажимаем педаль тормоза несколько раз и затем многократно поднимаем до упора и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизмов автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

ruauto99.ru

Это интересно: Где находится номер двигателя на фольксваген поло седан — делимся знаниями

Какие задние колодки устанавливаются на Volkswagen Polo Sedan

Отметим, что на Поло седан устанавливается 2 вида тормозных барабанов и соответственно 2 разных вида тормозных колодок. Один тормозной барабан с буртом, другой без бурта, диаметр колодок отличается друг от друга. Разделить эти два вида можно по комплектациям автомобиля:

• 1KC
• 1KH

Для комплектации 1KC идут оригинальные колодки VAG 1J0 698 525 B цена от 4000 руб комплект
Размер колодок для этой комплектации 230X32, тормозной барабан d — 230 мм ( номер барабана VAG 1J0 609 617 B )

Для комплектации 1KH идут колодки VAG 6RU698525A цена от 4000 руб комплект(устанавливаются на автомобили выпущенные после апреля 2011 года)Размер тормозных колодок в этой комплектации 200X40, размер барабана 228.5X40 мм (номер барабана VAG 6RU 609 617 A)

Как отличить два вида колодок

Определить какие у вас установлены колодки очень легко. Достаточно посмотреть на барабан — с буртом он или без него или по дате выпуска автомобиля.

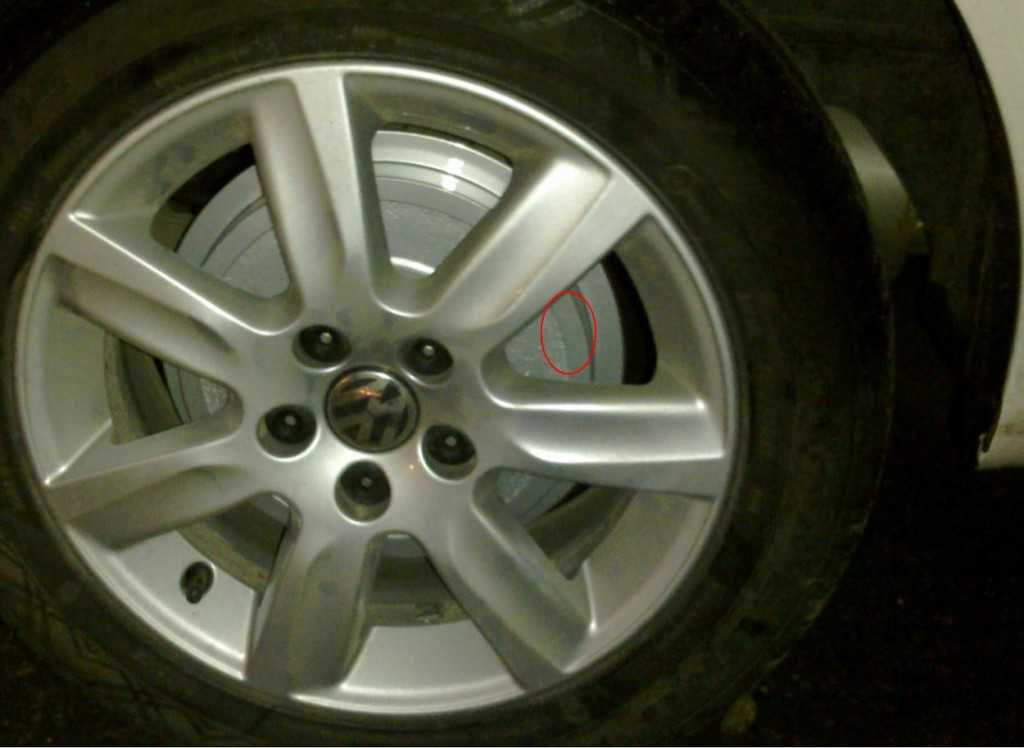

Барабан с буртом

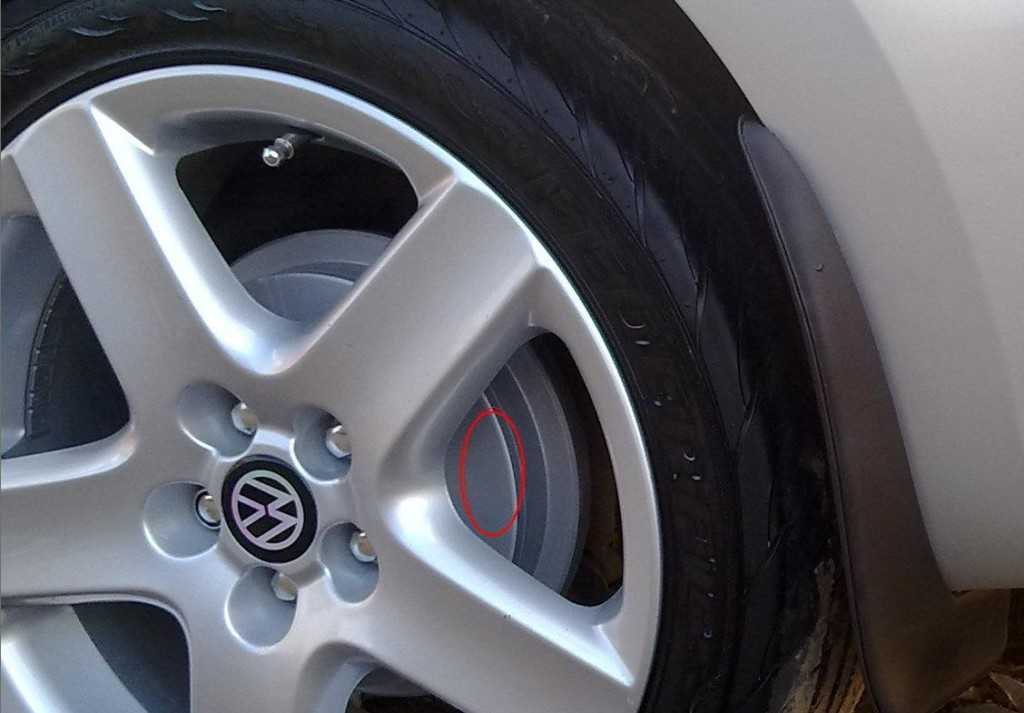

Барабан без бурта

Обратный монтаж

1. Ввести в зацеп трос стояночного тормоза с подвижной планкой тормозной колодки.
2. Установить регулирующий механизм и верхнюю пружину.
3. Аккуратно завести собранные колодки за ступицу и установить на посадочное место.
4. Используя плоскогубцы установить нижнюю пружину.
5. Закрепить колодки пружинными фиксаторами.

Вставляем стойку и фиксируем её скобой.

Проверяем сборку тормозного механизма и ставим на место барабан.

Эффективность колодок можно проверить , установив автомобиль стояночный тормоз на крутом спуске.

Ржавые скобы и пружины лучше заменить на новые, тем более, что стоят они недорого в сравнении с ценой колодок.

Руководство по самостоятельной замене передних колодок

Для замены накладок потребуются гаечные ключи с набором головок, плоская и крестообразная отвертки, домкраты, небольшая проволока.

Последовательность действий по замене передних накладок:

Чтобы не запутаться в правильном положении колес, следует пометить маркером направления движения шин.
Ослабляем колесные болты.
Под задние колеса ставим противооткатные упоры.
При помощи домкратов поднимаем переднюю часть седана и устанавливаем на крепкую опору.
Свинчиваем крепежные болты и снимаем переднее колесо

Здесь важно помнить о том, что ослабление креплений, а также окончательная затяжка колеса производится только на авто, который всеми четырьмя колесами стоит на земле.
Если на седане имеется датчик, отслеживающий износ накладок, то его следует отключить, разъединив штекерный разъем.
Вставляем плоскую отвертку между колодкой и колесным поршнем и легким движением задвигаем поршень в цилиндр.

Затем поддеваем отверткой крышки втулок, закрывающие направляющие пальцы, и аккуратно снимаем колпачки.

Выворачиваем сначала нижний палец суппорта и достаем его.

То же самое делаем со вторым пальцем.
Внимательно осматриваем состояние как защитных втулок, так и самих пальцев. Если имеются повреждения, то детали необходимо поменять. При неудовлетворительном перемещении суппорта относительно направляющей резьбу механизма следует смазать специальным консистентным материалом.

Извлекаем суппорт тормозного механизма и подвешиваем его на кусок проволоки. Смотреть, замена задних колодок фольксваген поло седан видео! . Шланг отсоединять не нужно. Чтобы в дальнейшем не возникло проблем с работоспособностью тормозной системы, следим за тем, чтобы суппорт не свисал, а шланг не перекручивался и не растягивался.

Достаем внешнюю и внутреннюю колодку.

Затем снимаем внутреннюю накладку, преодолевая сопротивление пружинного фиксатора в полости механизма. Ни в коем случае не нажимать на педаль тормоза. В противном случае поршень вылетит из суппорта и придется ехать в сервис техобслуживания для обратной установки.

Исследуем состояние тормозных дисков. Если на поверхности имеются выемки, то их можно сточить, воспользовавшись услугами техсервиса. Замена передних стоек ваз 2115 видео. Замена передних колодок ваз 2108-21099, 2110-2115, калина,. Толщина обоих дисков на передних колесах должна быть одинакова. Очистку дисков производить только спиртовым раствором. Нельзя использовать минеральные масла и острый инструмент. На устройствах также могут оставаться следы клея. Их тоже следует тщательно смыть тряпкой, смоченной в спирте.
Анализируем состояние манжеты поршня тормозного цилиндра. При наличии глубоких трещин элемент должен быть заменен. Для проверки хода поршня можно воспользоваться деревянным брусом: положить кусок в суппорт и попросить помощника слегка выжать тормозную педаль. Механизм должен беспрепятственно работать в цилиндре. Если ход затруднен, то устройство можно отдавать в руки специалистов для ремонта.
Осторожно, чтобы не допустить перекоса поршня и не повредить манжету, вжимаем поршень в тормозной цилиндр.

Устанавливаем в суппорт новые накладки и отпускаем поршень.
Ставим обратно защитные колпачки на пальцы.
Вновь подключаем штекер от датчика износа.
Монтируем колеса на место и затягиваем их болтами.
Несколько раз выжимаем педаль тормоза, чтобы колодки заняли центральное положение и подвелись к дискам.
Проверяем уровень тормозной жидкости. При необходимости доливаем в бачок раствор.

Чтобы увеличить эффективность работы тормозной системы, колодки следует «прогреть». Для этого разгоняем автомобиль до 80 км/ч и легким нажатием на педаль тормозим до 40 км/ч. Проводим процедуру несколько раз, делая небольшие паузы между «прогревами». Порядок замены колодок. Замена передних тормозных колодок фольксваген поло седан. Замена передних колодок и тормозных дисков на. Если тормозить слишком интенсивно, то на поверхности дисков может образоваться нагар, который негативно скажется на работе колодок. Для того, чтобы новые устройства смогли хорошо приработаться, потребуется проехать около 200 км.

В завершение следует проверить герметичность тормозного шланга и клапанов для удаления воздуха. Для этого нужно завести автомобиль и удерживать тормозную педаль в течение 10 секунд с усилием около 25 кг.

Наконец, следует помнить, что надежная работа всех узлов тормозной системы на седане Поло − это залог безопасности водителя, пассажиров и окружающих людей.

Замена задних колодок на Поло седан

Установите автомобиль на ровную поверхность и зафиксируйте его с помощью “башмаков” или включите любую скорость. Опустить вниз рычаг стояночного тормоза. Используя домкрат, автомобиль приподнимается для снятия колеса.

Вооружившись Torx T-30, открутите болт, фиксирующий барабан с колёсной ступицей, как показано на рисунке.

Чтобы облегчить процесс снятия сведите колодки. Затем, снимается резиновая заглушка. В паз, вставляется отвёртка.

Нужно намотать храповик автоматической регулировки зазоров на резьбовой наконечник. Наша цель: сократить длину распорной планки (колодки сдвигаются к центру). Тем самым, снимается блокировка демонтажа барабана
Движемся сверху вниз, а не наоборот.

Отвёрткой подденьте нижнюю часть пружины регулировочного рычага и демонтируйте её.

Снимаем скобу опорной стойки.

Обратите внимание на процесс снятия опорной стойки. Сначала её подевают отвёрткой
После чего стойку нужно снять.

Отводим нижнюю часть назад. Выводим носок из опорной пластины. После чего, необходимо снять нижнюю стяжную пружину, как показано на рисунке.

Следующее, что надо сделать, это сдвинуть носки, расположенные в верхней части, с поршней колёсного цилиндра. Затем отвести узел от тормозного щита. Демонтировать распорную планку вместе с наконечником. Снять регулировочный рычаг автоматического контроля зазоров.

Снимается верхняя стяжная пружина и колодка, расположенная спереди.

Удерживая рычаг привода ручника, работая пассатижами, потяните за наконечник заднего троса стояночного тормоза

Отсоедините его и извлеките вторую.

Важно, перед монтажом новых колодок, тщательно зачистить резьбу наконечника распорной планки и храповика. После описанной процедуры необходимо смазать резьбу

Наносим литиевую либо пластичную смазку. Установка новых задних колодок проводится в обратной последовательности.

Выполнив замену задних тормозных колодок, следует заключительный аккорд: настройка работы механизма.

Какие колодки поставить?

На автомобилях VW Polo применялись два типоразмера задних барабанных тормозов. Это отражено в так называемом PR-коде комплектации, точное значение вы найдёте в наклейке, размещённой в сервисной книжке или на дне багажника у ниши запасного колеса.

Однако различить их можно визуально, пользуясь следующими признаками:

• 1KC — размер колодок 230 мм по диаметру и 30 мм по ширине (узкие), при этом на внешней поверхности тормозного барабана имеется характерный торцевой бурт.
• PR 1KH — 228х40 мм (широкие), а буртик на барабане отсутствует.

Наименование	Артикулы
Колодки PR-1KC (с буртом)	1J0 698 525 B
Барабан (с буртом)	1J0 609 617 B
Рем. комплект (с буртом)	1J0 698 545
Колодки PR-1KH (без бурта)	6RU 698 525 A
Барабан (без бурта)	6RU 609 617 A
Рем. комплект (без бурта)	6RU 698 545 A

Под этими номерами продаются оригинальные колодки с гарантированным качеством, но они не всех могут устраивать из-за высокой цены. Многие аналоги от известных производителей ничуть не хуже. Их можно найти в каталогах поставщиков запасных частей, пользуясь поиском по установленному оригинальному номеру. Колодки поставляются и заменяются только комплектом из четырёх штук, выборочная замена задних колодок недопустима.

Выбор тормозных колодок

Передние накладки на седане Поло, как и задние, меняются только комплектом из четырех компонентов: по два на каждый диск. Даже если один из тормозных механизмов еще вполне пригоден для эксплуатации, его все равно необходимо заменить. Если произвести замену лишь с одной стороны, то автомобиль может потерять стабильность на дороге во время торможения и уйти в занос.

ЧИТАТЬ ДАЛЕЕ: Регулировка ручника Фольксваген Поло седан

Тормозные колодки − товар, который всегда пользуется спросом среди автомобилистов, как часто покупаемый расходный материал. Рынок просто пестрит уникальным многообразием видов и марок механизмов от различных производителей. Поэтому, чтобы не сесть в лужу при покупке «расходников» и не приобрести поддельную продукцию, нужно точно понимать, какие колодки подходят для автомобиля.

На седан Фольксваген Поло рекомендуется покупать оригиналы, изготовленные заводом−производителем. Тут все зависит от типа комплектации.

Для комплектации 1ze в продаже находятся передние колодки с двумя номерами 6ru698151 или 6ru698151a. Такие устройства обычно устанавливаются на седаны, выпускаемые с 2012 года. Оригинальные колодки производят в Индии. Их стоимость начинается от 3300 руб.

Наиболее дешевый вариант на замену − корейские накладки от компании Sangsin. Стоимость идет от 1500 руб.

Отметку о типе комплектации седана можно обнаружить либо в сервисной книжке в графе pr−code, либо в багажном отделении в отсеке, где хранится «запаска» (на наклейке). Третий вариант − «пробить» по vin−номеру авто.

Процесс замены не столь сложен, как кажется. Если вы желаете сэкономить лишнюю пару тысяч рублей, можете выполнить процедуру своими руками без обращения в сервисную мастерскую.

Перед тем, как перейти к процедуре замены накладок следует проверить уровень тормозной жидкости в бачке. Если емкость заполнена до о, жидкость следует частично откачать при помощи шприца или резиновой груши.

Запрещается откачивать ртом, так как в растворе содержатся ядовитые вещества. Если не разредить уровень раствора, то при установке новых колодок он значительно повысится, и произойдет выливание через горловину.

ЧИТАТЬ ДАЛЕЕ: Меняем задние тормозные колодки на автомобиле Фольксваген Поло седан

Жидкость, вылившаяся из главного цилиндра, может повредить лакокрасочное покрытие автомобиля.

Подготовка автомобиля и инструмента

Механизм барабанных тормозов имеет довольно сложную систему . Самостоятельно заменить задние колодки возможно, только имея некоторые навыки и опыт в проведении подобных работ.

• На автомобиле с механической коробкой включить первую скорость.
• С автоматической трансмиссией перевести рычаг в режим парковки.

Для этого необходимо установить автомобиль на ровной площадке с твёрдым покрытием.

1. Под передние колёса подложить упоры.
2. Ослабить гайки колеса, на котором будет производиться замена.
3. Освободить стояночный тормоз и приподняв автомобиль домкратом под порог установить подставку и снять колесо.

Для проведения дальнейших работ потребуются следующие инструменты:

• набор отвёрток;
• ключ Torx T-30 ;

Обязательно приобретите такой ключ – не стоит пробовать крутить винт какими-либо другими приспособлениями.

Порядок замены

1. Ключом Torx T-30 вывернуть стопорный винт крепления барабана.

Винт крепления барабана к ступице колеса.

Если на ступице ржавчина, стоит зачистить её шкуркой или сбрызнуть проникающей смазкой.

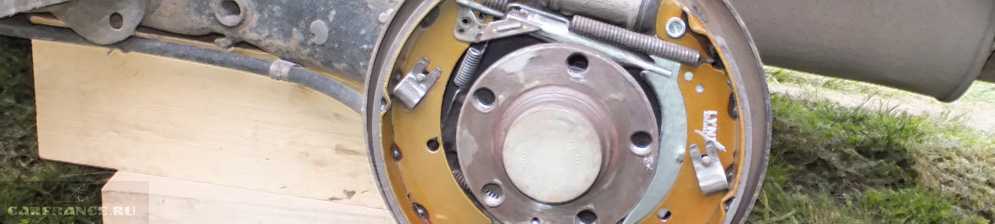

Очищаем детали механизма от загрязнений.

Снимаем нижнюю стяжную пружину колодок.

Металлической щёткой очистить внутреннюю поверхность пыльника от грязи и продуктов износа тормозных накладок. Нанести смазку на резьбовое соединение саморегулирующего механизма.

Обратный монтаж

1. Ввести в зацеп трос стояночного тормоза с подвижной планкой тормозной колодки.
2. Установить регулирующий механизм и верхнюю пружину.
3. Аккуратно завести собранные колодки за ступицу и установить на посадочное место.
4. Используя плоскогубцы установить нижнюю пружину.
5. Закрепить колодки пружинными фиксаторами.

Вставляем стойку и фиксируем её скобой.

Проверяем сборку тормозного механизма и ставим на место барабан.

Эффективность колодок можно проверить , установив автомобиль стояночный тормоз на крутом спуске.

Ржавые скобы и пружины лучше заменить на новые, тем более, что стоят они недорого в сравнении с ценой колодок.

Порядок выполнения работ

После определения типа колодок и приобретения нового комплекта, можно приступать к замене. Для этого понадобятся:

1. Баллонный ключ для демонтажа колес.
2. Домкрат.
3. Ключ Torx Т-30.
4. Прямая отвертка.

Автомобиль готовится к замене задних колодок в следующем порядке:

1. Машина устанавливается на ровную площадку, и фиксируется противооткатными упорами.
2. Рычаг ручного тормоза отпускается до упора.
3. Тормозную жидкость в расширительной емкости сливают на 3-4 см.
4. Задняя часть авто поддомкрачивается, предварительно сорвав гайки колес.
5. Снимается заднее колесо.
6. Для удобства демонтажа барабана задние колодки сводятся в следующем порядке:

• Сзади тормозного щитка вытаскивается заглушка;
• В полученное отверстие вставляется шлицевая отвертка;
• Храповик авторегулировки проворачивают таким образом, чтобы он накручивался на резьбовой наконечник, и размер распорной планки становился меньше.

1.Поставьте машину на ровной горизонтальной поверхности.

2.Поднимите капот, открутите крышку бачка с тормозной жидкостью.

3.Если ее (жидкости) уровень максимальный, при помощи шприца или груши отберите ее до половины. Это нужно для того, чтобы при вдавливании поршня рабочего тормозного цилиндра жидкость не переливалась через края бачка.

4.Используя баллонный ключ, отверните все болты крепления колеса.

5.Приподнимите кузов машины домкратом с соответствующей стороны. Подстрахуйте домкрат при помощи пня, деревянных брусков или кирпичей.

6.Полностью открутите болты крепления колеса. Снимите колесо.

7.Выверните руль до упора в сторону снятого колеса.

8.Поместите отвертку между поверхностью внутренней колодки и поршнем рабочего цилиндра и, используя ее в качестве рычага, аккуратно вдавите поршень, и разведите колодки.

9.Ключом на «12» открутите болт фиксации суппорта к направляющему пальцу, расположенному снизу. Иногда вместо болта на «12» встречается болт со шляпкой под шестигранник на «7». Если у вас именно такая конструкция, отверткой подденьте и снимите колпачок крепления. После шестигранником открутите болт нижнего направляющего пальца. Выньте направляющий палец.

10.Для замены колодок верхний палец можно не демонтировать, а просто приподнять суппорт вверх, изъять старые колодки, а на их место установить новые, однако, лучше снять и его, чтобы убедиться в его нормальном техническом состоянии и смазать.

11.Аналогично отверните болт фиксации суппорта к верхнему пальцу, выньте его.

12.Суппорт аккуратно подвесьте на каком-нибудь из элементов ходовой части, не перекручивая, и не сгибая тормозной шланг.

13.Извлеките наружную тормозную колодку.

14.Извлеките внутреннюю колодку и ее пружинный механизм, заходящий в полость поршня рабочего тормозного цилиндра.

15.Протрите сухой чистой тряпкой направляющие пальцы.

16.Смажьте их пластичной смазкой

Обратите внимание на состояние их пыльников. Если они имеют следы повреждений, заменить придется и их

В противном случае суппорт вскоре начнет подклинивать, что негативно отразится на эффективности торможения.

17.Прежде, чем устанавливать новые колодки, удалите грязь и пыль с суппорта, рабочего цилиндра и тормозного диска.

18.Разводными пассатижами или монтировкой аккуратно вдавите поршень рабочего цилиндра внутрь. Не повредите при этом пыльник.

19.Установите новые колодки, не перепутав внутреннюю с внешней, и произведите сборку механизма торможения в обратном порядке.

20.По этому же алгоритму произведите замену тормозных колодок на другом колесе.

21.Не забудьте долить откачанную тормозную жидкость в бачок.

Перед началом движения несколько раз нажмите на педаль тормоза. Избегайте резких торможений хотя бы на протяжении первых 300 км пробега.

Если у вас остались вопросы, или вы хотите более наглядно ознакомиться с процессом замены передних тормозных колодок на Фольксваген Поло седан, посмотрите видеоролик
