Что такое ступичный подшипник и где он расположен в ВАЗ 2110

Ступичный подшипник необходим для плавного и ровного вращения колеса. Его замена осуществляется несколько сложнее чем на задней ступице из-за особенности конструкции узла

Важно понимать, как устроен передний кулак и как соединяются между собой детали ступицы. В нижеприведённой схеме отображены все элементы и непосредственное местонахождение ступичного подшипника

Схема узла и расположение ступичного подшипника

Если в процессе эксплуатации автомобиля постоянно слышится гул из-под переднего колеса и заметно его неровное вращение, то лучше сразу приобрести в магазине новый подшипник и заменить механизм. Даже если попытаться отрегулировать и лучше зафиксировать старую изношенную деталь, то со временем вновь потребуется ремонт.

Как выглядит подшипник передней ступицы ВАЗ 2110

Совет: Рекомендуем выбирать подшипники российского производства, они наиболее точно подходят по размерам и имеют высокое качество.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы. 2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах. 3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его. 9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.) 11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину 12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника. 14. Щипцами снимите стопорное кольцо. 15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака. Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице. 21. Очистите, смажьте внутреннюю поверхность поворотного кулака. 22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо. Поставьте стопорное кольцо. 23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Установка

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
3. По завершению работ по смене, выполняется обратная сборка узла.

Преимущество такого метода заключается в том, что не требуется трогать болт регулировки развала. Если нарушить его геометрию, сместить с законного места, обратно поставить будет довольно проблематично.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник

После этого ступица полностью снимается;
Далее используйте верстак;
На верстаке выполните замену элемента, а затем поставьте его на место;
Важно соблюдать правильную последовательность обратной сборки. С точки зрения исполнения, второй способ легче первого

Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.

С точки зрения исполнения, второй способ легче первого. Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

• Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
• Выбейте болты кулака;
• Демонтируйте крепежные элементы из шаровой нижней опоры;
• Выбейте подшипник из ступицы;
• Демонтируйте стопорные кольца;
• Распрессуйте тисками подшипники;
• Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

• Вам потребуется полностью демонтировать всю стойку;
• Воспользуйтесь специальными тисками;
• В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Этот способ считается самым сложным, поскольку стойка демонтируется полностью. Плюс предстоит распрессовать рулевые наконечники, демонтировать гайки крепежа, которые держат верхнюю опору на основании кузова.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

 Загрузка …

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Почему подшипник передней ступице ВАЗ 2110(десятке) быстро выходит из строя?

Немаловажную роль в выходе из строя подшипника играют следующие факторы:

— качество отечественных дорог;
— агрессивная езда. Сначала вы разгоняетесь и моментально тормозите. Особенно это заметно на поворотах;

— эксплуатация автомобиля в неблагоприятных климатических условиях. Летом по пересеченной местности с ямами и ухабами. В сельской местности с грязью, песком и пылью. Зимой езда на дорогах посыпанных солью;
— установка заведомо бракованной детали;
— перегруз автомобиля свыше нормы, указанной в техническом паспорте.

Особенно необходимо обратить внимание на переднюю ступицу.
Произвести диагностику самому вполне возможно и не требует большого опыта и знаний

Второй способ. Замены ступицы и подшипника переднего колеса ВАЗ 2110

1. Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

2. Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

3. Ослабляем болты крепления колеса.

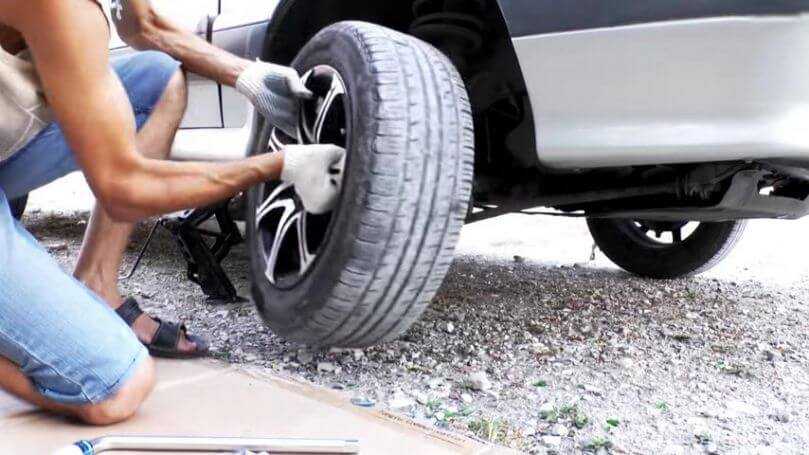

4. Снимаем колесо.

5. Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

6. И один внизу.

7. Берём плоскую отвёртку и разводим тормозные колодки.

8. Снимаем тормозной суппорт вместе с установочной скобой.

9. Подвязываем суппорт так, чтобы он не висел на тормозном шланге.

10. Ключом «на 12» откручиваем и снимаем тормозной диск.

12. Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

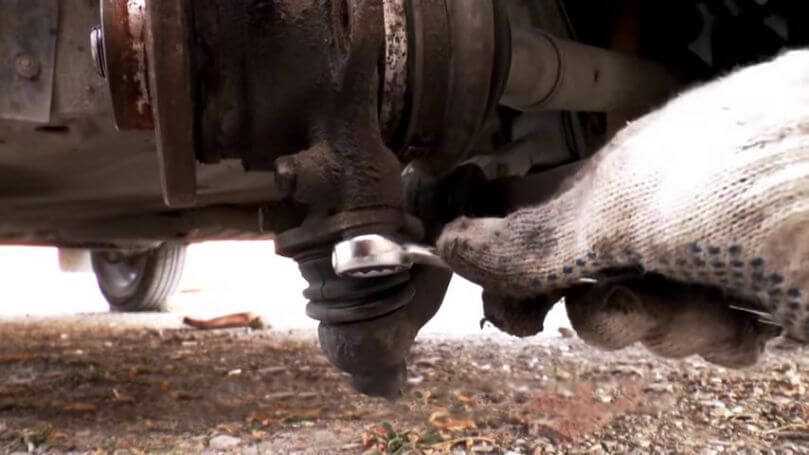

13. Ключом «на 17» откручиваем два болта шаровой опоры.

14. Ключом «на 19» откручиваем гайку рулевого наконечника.

15. Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага

16. И выпрессовываем рулевой наконечник.

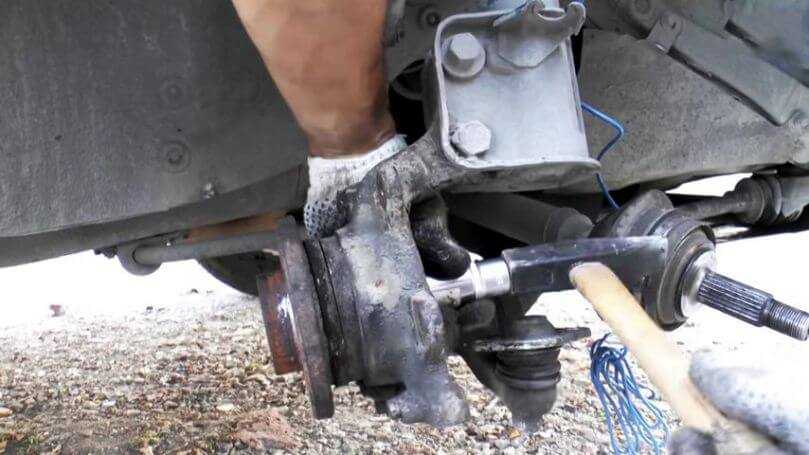

18. Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

19. Пробуем выбить ступицу с помощью головки «на 19».

20. Для «безопасности», от попаданий по пальцам лучше использовать пробоец, вставив его в головку для выбивания ступицы.

21. И выбиваем ступицу из поворотного кулака.

22. Поддеваем отверткой и снимаем грязезащитное кольцо.

23. Практически всегда при выпрессовке ступичного подшипника на ступице остается кольцо, которое трудно снять из-за плотной посадки. Можно воспользоваться съемником, вставив его лапы в две небольшие проточки на ступице.

24. Устанавливаем грязезащитное кольцо и закерниваем его на новой ступице.

25. Устанавливаем ступицу, собираем все детали в обратной последовательности.

Как производится замена подшипника передней ступицы

Перед началом ремонта автомобиль лучше поставить на 1 передачу и установить под колёса небольшие упоры. Для более комфортной работы понадобится смотровая яма, так как добраться к некоторым креплениям механизма непросто. Из инструмента нужно подготовить:

1. Съёмник, чтобы достать сам подшипник из узла.
2. Срез трубы определённого диаметра, с помощью которой будет выбиваться ступица.
3. Накидные ключи на 17 и 19.
4. Головка на 30 с хорошим воротком.

Не забудьте приобрести в магазине новые подшипники. Лучше отдавать предпочтение оригинальным запчастям, которые отвечают всем стандартам качества.

Способы и варианты

Приступаем к подготовительным работам. Они необходимы при любом раскладе.

1. Немного отжимаем колёсные болты.
2. С помощью ключа на 30 откручиваем гайку подшипника. Для легкосплавных дисков потребуется полностью снять переднее колесо. Отжимаем колёсный болт для получения доступа к суппорту
3. Отжимаем суппорт с помощью отвёртки и откручиваем его от переднего кулака. С помощью отвертки отжимаем суппорт и снимаем его
4. Далее снимаем со ступицы тормозной диск.

Дальнейшая работа по замене может проходить несколькими способами. Каждый из них имеет свои преимущества и недостатки. Выбирайте оптимальный для себя исходя из наличия необходимого оборудования и инструмента.

1. Замена подшипника без демонтажа поворотного кулака. Его преимущество в том, что нам не потребуется снимать болт регулировки развала. Но при этом сам процесс будет не совсем удобным, и без хорошей смотровой ямы здесь не обойтись. Для выбивания ступицы и выемки самого подшипника также придётся приложить больше усилий. Такой способ чаще выбирают опытные механики, чтобы сэкономить немного времени. Он требует хороших практических навыков.
2. Второй способ более удобный и подойдёт даже новичкам. В отличие от первого, будет нарушена регулировка развала и после замены подшипника передней ступицы потребуется дополнительная настройка. Делаем насечки для дальнейшей настройки развала
3. Третий способ займёт у вас больше всего времени, он заключается в полном демонтаже передней стойки и замене подшипника с применением тисков. Для этого нужно предварительно распрессовать рулевой наконечник и снять болты крепления механизма к кузову.

Мы более детально остановимся на втором способе, так как он лучше всего подходит для начинающих автолюбителей:

• снимаем поворотный кулак, предварительно открутив два болта на стойке и два болта крепежа нижней шаровой опоры; Снимаем поворотный кулак, открутив болты
• трубой нужного диаметра выбиваем саму ступицу с подшипника; Выбиваем подшипник трубой подходящего диаметра
• вынимаем подшипник, используя тиски;
• проводим чистку посадочного места от грязи и старой смазки;
• запрессовываем подшипник и закрепляем стопорное кольцо; Запрессовываем подшипник и устанавливаем стопорное кольцо
• поворотный кулак вместе с новой деталью закрепляем на ступице;
• дальнейшую сборку проводим в обратном порядке.

Совет: Не забудьте примять бортик гайки по окончании сборки.

Как заменить (пример на видео)

Несмотря на некоторые сложности, замену ступичного подшипника можно выполнить без сторонней помощи. Главное – иметь хорошую смотровую яму и необходимый инструмент. Если всё делать согласно технологии, такой ремонт займёт совсем немного времени.

Признаки необходимости замены и диагностика

Кроме гула в районе переднего колеса, о необходимости замены подшипника на ВАЗ 2110 могут сказать и другие признаки. Отклонения от нормы во время движения автомобиля заметят даже неопытные водители. Отчётливо будет видно изменение траектории движения транспорта на поворотах. Из-за неровного хода перед машины будет покачиваться из стороны в сторону.

Для дополнительной проверки состояния ступичного подшипника отпустите рулевое колесо на ровном участке дороги. Если автомобиль будет заносить в одну или другую сторону, то деталь изношена и требует замены. Не стоит оттягивать такой ремонт, так как при разрушении подшипника во время езды на большой скорости вы получите аварийную ситуацию и неконтролируемый занос, что может привести к ДТП.

Совет: К разрушению подшипника приводит не только длительный период эксплуатации машины, но и плохое качество дорог. На скачках вероятность повреждения детали существенно возрастает, особенно опасная ситуация возникает при покупке некачественных запчастей из Китая.

Как самостоятельно заменить передний ступичный подшипник без пресса

Поломка рассматриваемого элемента автомобиля ухудшает технические характеристики авто, повышая риск разрушения колесного крепежа. При этом управляемость сильно ухудшается, повышая риск ДТП

Чтобы избежать неприятностей, важно вовремя среагировать на появившиеся симптомы неисправности:

• люфт колеса (боковой/осевой, может сопровождаться неравномерным стиранием протектора покрышек, уводом машины в сторону, вибрациями руля);
• “гудение” на участке (характер звука меняется вместе со скоростью, часто можно перепутать со сбоем регулировки схода-развала).

Самостоятельная работа возможна. При этом опытные автовладельцы рекомендуют идти к профессионалам, когда речь идет о ходовой части автомобиля — это влияет на безопасность.

Узнайте стоимость замены ступичного подшипника онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!Получить цены

Замена ступичного подшипника своими руками

Проверка подшипника ступицы проводится последовательно. Сначала вывешивают колесо — так обеспечивается возможность свободного кручения (в помощь домкрат или подъемник).

Крутаните колесо, чтобы исключить фактор трения колодок о барабан/диск это тоже может вызывать посторонние шумы).

На последнем этапе берутся за колесные края, качая деталь к/от себя (повторите процедуру, переставив руки на 90 градусов).

Когда в процессе проверки обнаружен люфт, нужно проверить гайку. Для данной работы потребуются следующие инструменты:

• вороток с большим плечом;
• динамометрический ключ;
• торцевая головка подходящего размера.

Обязательно изучите спецификацию авто, с которым работаете. Найдите там значение момента затяжки. После этого демонтируете защитный колпачок, после этого — шплинт. Просите помощника сесть на водительское место и нажать тормозную педаль. После этого проверяете затяжное усилие, используя динамометрический ключ.

Замена подшипника передней ступицы — “звуковой” тест

Без видимого люфта ориентируйтесь на гул.

Как найти неисправный элемент? С водительского кресла определить источник непросто. Здесь вам опять понадобится второй человек, который встает на открытом месте для тестового заезда. Вы тем временем двигаетесь вокруг него на разных передачах и в различных направлениях. Это эффективно, если шум присутствует даже на маленьких скоростях.

Такая процедура особенно ценна, когда люфт не обнаружен — остается гул.

Второй вариант — помощник садится в другую машину, которая будет перемещаться одновременно с вашей по скоростной дороге. Оба эти способа простыми назвать нельзя — они требуют определенных навыков.

Замена подшипника ступицы переднего колеса — что учесть перед началом работы

При обнаружении неполадки требуется установка нового элемента ходовой. Не тяните с этим — промедление грозит существенным снижением управляемости авто (можно остаться без колеса). В некоторых случаях люфт можно убрать регулировкой осевого зазора. Для этого понадобится гайка и другой стандартный инструмент. Используйте качественную смазку известного производителя. Если на “звуковой” проверке обнаружены скрип, шум или стук — монтаж замены неизбежен.

Подшипник ступицы “живет” примерно сто тысяч км пробега. Срок сокращается от чрезмерных нагрузок. При регулярной езде по бездорожью ускоряет износ.

о замене подшипника передней ступицы

В рамках подготовки соберите необходимые инструменты, ознакомьтесь с инструкцией и посмотрите видео.

Некоторые опытные автолюбители не нуждаются в дополнительной информации — им достаточно наработанных навыков. Когда решили проводить ремонт сами и не уверены в своих силах, подготовьтесь заранее. Помогут специализированные форумы, консультации автоспециалистов и видеоролики с пошаговой инструкцией.

Если решите сами провести замену переднего правого подшипника ступицы, подготовьте следующие инструменты:

• торцевые ключи и головки;
• молоток;
• пассатижи;
• тиски;
• плоскую и фигурную отвертки;
• запрессовывающий ступичный съемник;
• стопорное колесо;
• перчатки;
• смазку;
• новую запчасть и пр.

Вместо съемника подойдет и обычный молоток, но без опыта велик риск повредить элементы машины и себя.

Как производится замена подшипника передней ступицы

Перед началом ремонта автомобиль лучше поставить на 1 передачу и установить под колёса небольшие упоры. Для более комфортной работы понадобится смотровая яма, так как добраться к некоторым креплениям механизма непросто. Из инструмента нужно подготовить:

1. Съёмник, чтобы достать сам подшипник из узла.
2. Срез трубы определённого диаметра, с помощью которой будет выбиваться ступица.
3. Накидные ключи на 17 и 19.
4. Головка на 30 с хорошим воротком.

Не забудьте приобрести в магазине новые подшипники. Лучше отдавать предпочтение оригинальным запчастям, которые отвечают всем стандартам качества.

Способы и варианты

Приступаем к подготовительным работам. Они необходимы при любом раскладе.

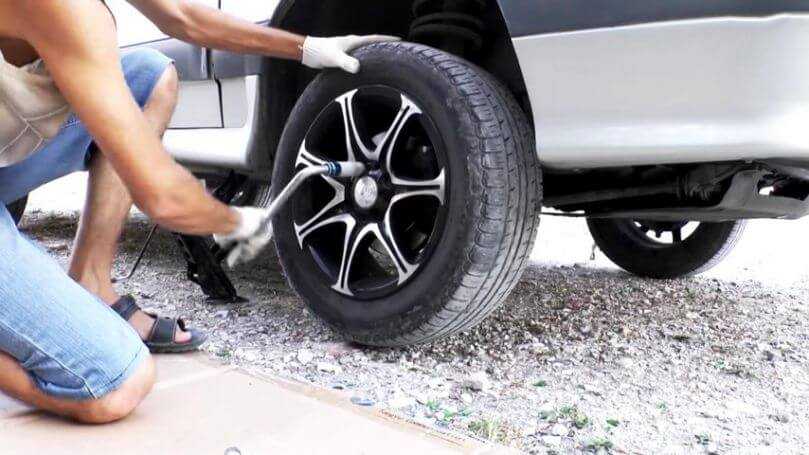

1. Немного отжимаем колёсные болты.

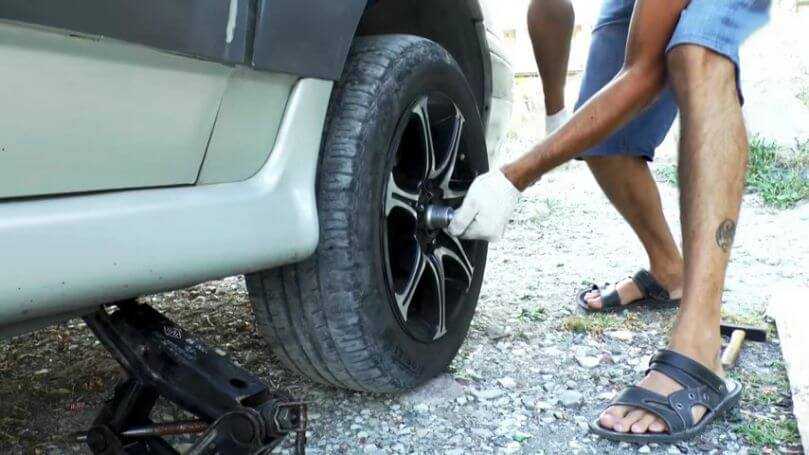

2. С помощью ключа на 30 откручиваем гайку подшипника. Для легкосплавных дисков потребуется полностью снять переднее колесо.
   Отжимаем колёсный болт для получения доступа к суппорту

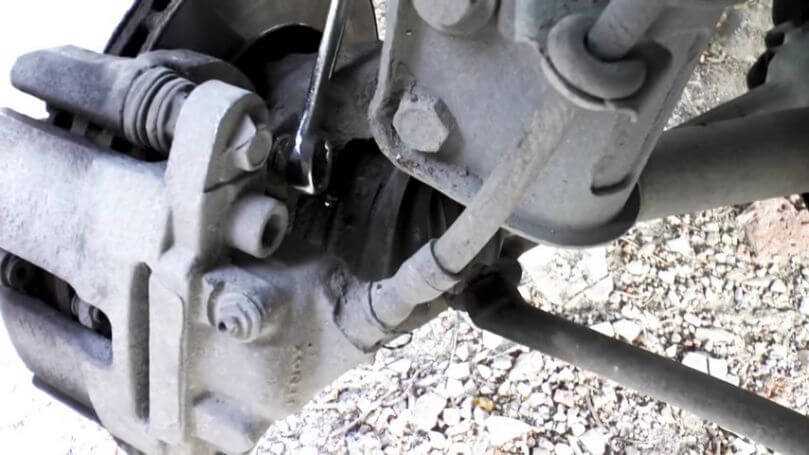

3. Отжимаем суппорт с помощью отвёртки и откручиваем его от переднего кулака.
   С помощью отвертки отжимаем суппорт и снимаем его
4. Далее снимаем со ступицы тормозной диск.

Дальнейшая работа по замене может проходить несколькими способами. Каждый из них имеет свои преимущества и недостатки. Выбирайте оптимальный для себя исходя из наличия необходимого оборудования и инструмента.

1. Замена подшипника без демонтажа поворотного кулака. Его преимущество в том, что нам не потребуется снимать болт регулировки развала. Но при этом сам процесс будет не совсем удобным, и без хорошей смотровой ямы здесь не обойтись. Для выбивания ступицы и выемки самого подшипника также придётся приложить больше усилий. Такой способ чаще выбирают опытные механики, чтобы сэкономить немного времени. Он требует хороших практических навыков.
2. Второй способ более удобный и подойдёт даже новичкам. В отличие от первого, будет нарушена регулировка развала и после замены подшипника передней ступицы потребуется дополнительная настройка.
   Делаем насечки для дальнейшей настройки развала
3. Третий способ займёт у вас больше всего времени, он заключается в полном демонтаже передней стойки и замене подшипника с применением тисков. Для этого нужно предварительно распрессовать рулевой наконечник и снять болты крепления механизма к кузову.

Это интересно:  115 пешеходных переходов в Москве оборудуют шумовыми полосами

Мы более детально остановимся на втором способе, так как он лучше всего подходит для начинающих автолюбителей:

• снимаем поворотный кулак, предварительно открутив два болта на стойке и два болта крепежа нижней шаровой опоры;Снимаем поворотный кулак, открутив болты
• трубой нужного диаметра выбиваем саму ступицу с подшипника;Выбиваем подшипник трубой подходящего диаметра
• вынимаем подшипник, используя тиски;
• проводим чистку посадочного места от грязи и старой смазки;
• запрессовываем подшипник и закрепляем стопорное кольцо;Запрессовываем подшипник и устанавливаем стопорное кольцо
• поворотный кулак вместе с новой деталью закрепляем на ступице;
• дальнейшую сборку проводим в обратном порядке.

Как заменить (пример на видео)

Несмотря на некоторые сложности, замену ступичного подшипника можно выполнить без сторонней помощи. Главное – иметь хорошую смотровую яму и необходимый инструмент. Если всё делать согласно технологии, такой ремонт займёт совсем немного времени.

–> Мастера ВАЗа / Ходовая / Ступица<index>

Ступица переднего колеса

Проверка состояния и порядок установки новой ступицы ВАЗ 2110

При помощи наждачной бумаги ступица очищается от смазки и грязи, на ней зашлифовываются заусенцы. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа. Если обнаруживаются дефекты, то ступицу придется менять.

1. Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
2. Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
3. Закручивается гайка фиксации ступицы, запрессовываются внутренние кольцо подшипника на цапфу поворотного кулака.
4. Как только ступица будет установлена, регулируется осевой люфт подшипника ступицы.
5. После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
6. Затем устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Выше приведена пошаговая фото-инструкция по самостоятельной замене ступицы на ВАЗ 2110.

Для работы нам понадобится:

• два гаечных ключа «на 17»; ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съемник шаровых опор;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• молоток и плоскогубцы.

Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

• Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
• Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
• Сделать выезд на авто.
• Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
• При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
• Снова выезд на машине.
• Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
• При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
• Контрольный выезд на авто, стук остался.
• Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
• После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

• На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
• Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

• Снимаются колесо, тормозной диск.
• Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
• Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
• Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
• Откручивается гайка ступицы и снимается упорная шайба.
• Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

• С поворотного кулака с обеих сторон снимаются стопорные кольца.
• Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
• Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться.
Устанавливается внутреннее стопорное кольцо.
Запрессовывается ступица во внутреннее кольцо подшипника.. Замена переднего ступичного подшипника на ВАЗ 2112

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

• Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
• Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Неисправность ступичного подшипника на ВАЗ-2112 может быть выявлена, когда во время движения будет слышен неприятный шум или гул. Так как эта неполадка довольно распространена на тех автомобилях, пробег которых превышает 100000 километров пробега, сегодня мы подробно разберём пошаговый процесс ремонта (замены – прим.) этой системы переднего привода.

Обратите внимание, что приобретать подшипники передней ступицы следует только Российского производства и от Отечественных производителей. Китайские аналоги, собранные из низкокачественных материалов имеют недолгий срок эксплуатации, да и к тому же разница в цене у них не существенная. Китайские аналоги, собранные из низкокачественных материалов имеют недолгий срок эксплуатации, да и к тому же разница в цене у них не существенная

Китайские аналоги, собранные из низкокачественных материалов имеют недолгий срок эксплуатации, да и к тому же разница в цене у них не существенная.
