Замена ступичного подшипника daewoo nexia своими руками

Замена подшипника передней ступицы на автомобиле Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia, Daewoo Sens

Перечень инструмента, необходимого для замены подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс: набор торцовых и рожковых/накидных ключей на 12, 13, 19, 27, 30, 32, молоток, крестовая отвёртка, зубило, шестигранник на 10, съёмник шаровых опор и рулевых наконечников, слесарные тиски, приспособление для выпрессовки и монтажа подшипника (он же съёмник ступичных подшипников передних и задних колёс автомобилей ВАЗ 2108-2115), щипцы для работы со стопорными кольцами (фото 1).

Запчасти. Каталожный номер подшипника передней ступицы для автомобилей Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia с двигателем 1.5 и Daewoo Sens с двигателем 1.3 и 1.4 — 94535247. Так же, не секрет, что на передние стойки Ланоса, Нексии и Сенса подходят подшипники передних стоек от Ваз 2108-2115. Поэтому, подбор и поиск подшипников можно проводить, используя каталожные номера 2108-3103020-01 и 2108-3103020-02.

Список, так сказать, рекомендуемых к покупке и установке подшипников я разделил на две группы. Первая, это недорогие, но довольно сносные по качеству подшипники для покупателей, чей бюджет не вытягивает приобретение подшипников, перечисленных во второй группе.

Недорогие варианты подшипников: CX (Польша), Самара ГПЗ-4 (Россия), HARP (Харьков ГПЗ-8).

Дорогие варианты: FAG (германия-словакия) или Ruville (тот же подшипник от FAG только в другой упаковке), VPZ (Вологда ГПЗ-23) и NSK (Япония).

Пошаговая инструкция-фотоотчёт по замене подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс:

Снимаем переднюю амортизационную стойку с автомобиля. Порядок снятия стойки детально описан в статье Замена верхней опоры передней амортизационной стойки на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos (делаем всё в таком же порядке, только не трогаем крепёжную гайку верхней опоры к штоку амортизационной стойки). Думаю, нет, необходимости повторяться.

Выбиваем ступицы с поворотного кулака (фото 2 и 3). Обычное дела, если ступицы вылетает вместе с внутренней обоймой подшипника, но это не беда, читаем дальше.

Откручиваем крепёжный винт тормозного диска к ступице (фото 4). И снимаем диск. Если он (диск) не хочет по хорошему, то отделяем тормозной диск от ступицы при помощи молотка (фото 5).

Снимаем стопорное кольцо (фото 6).

Устанавливаем съёмник в тиски и выпрессовыем подшипник с поворотного кулака (фото 7 и 8).

Перед установкой нового подшипника очищаем его посадочное место в поворотном кулаке от грязи и смазываем стенки литолом.

Запрессовываем подшипник. В комплекте съёмника подшипников должна быть шайба, диаметром соответствующая наружному диаметру подшипника. Запрессовываем подшипник, используя данную шайбу, так как нагрузка при установке должна ложиться на наружную обойму подшипника (фото 9 и 10).

Устанавливаем стопорное кольцо (фото 11).

Теперь пришла очередь ступицы. Необходимо зубилом сорвать с места прикипевшую внутреннюю обойму подшипника (фото 12).

Обойма подшипника при встрече с зубилом часто начинает крошиться и разлетаться в разные стороны (фото 13), поэтому рекомендую работать в защитных очках и отправить подальше всех помощников, советчиков и наблюдателей (для их же блага).

Сбиваем обойму окончательно (фото 14).

Смазываем шейку ступицы литолом (фото 15).

После чего, используя кусок трубы или наставку подходящего диаметра, напрессовываем подшипник на ступицу (фото 16). При этом усилие прикладываем строго к внутренней обойме подшипника (фото 17).

Это всё! Замена подшипника передней ступицы закончена. Остаётся только поставить амортизационную стойку на автомобиль и последующую сборку провести в обратной последовательности.

Замена ступичного подшипника Дэу Нексия: как понять что она требуется

Чтобы узнать, требуется ли ремонт и замена подшипника передней ступицы Дэу Нексия, необходимо сделать следующее:

  1. Приподнять нужную сторону домкратом;
  2. Взяться обеими руками за колесо и проверить люфт.

Если свободный ход есть — необходимо устранять неисправность. В заводских условиях всё надёжно зафиксировано кольцами по обеим сторонам в проточках корпуса и поэтому ступица должна быть неподвижной.

Как проверить ступичный подшипник:

Шум в переднем колесе:

Также признаком необходимости замены является то, что гул пропадает/появляется при поворотах. Например, если шум пропадает ненадолго при повороте направо, значит, проблема в левой части, и наоборот.

Такие же признаки неисправности характерны и для подшипников задней ступицы на Daewoo Nexia.

Важно знать:

Имеет значение наличие системы ABS: она делает проверку геометрии шасси ненужной, а если АБС нет, то монтаж немного усложняется, и диагностика — категорическое условие. Ряд заводов по производству таких запчастей дополняют свои изделия набором инструментов (ключи, гайки и смазка) для облегчения проводимых работ на авто, где установлена система ABS. Такой подход экономит итоговую регуляцию геометрии шасси.

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:. Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска

Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать

Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.

Демонтируем наконечник рулевой тяги.

Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.

Вынимаем шаровую опору.

Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.

Выбиваем полуось с посадочного места.

Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.

Откручиваем крепление стойки к кузову.

Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.

Снимаем поворотный кулак.

При помощи съемников, снимаем стопорные кольца подшипника ступицы.

При помощи пресса выпрессуем ступицу с подшипником.

Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.

Снимаем стопорное кольцо в подшипника.

Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице. Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки. Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

Как и в случае с кулаком, выпрессуем подшипник со ступицы.

Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.

Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник.

Собираем разобранную подвеску в обратном порядке.

Как поменять задний ступичный подшипник на Нексии 1.5-2.0 (8 клапанов, 16 клапанов, n150)

На фото показана схема устройства задней подвески и ступицы автомобиля:

Устройства задней подвески и ступицы:
4. Гайка ступичная 94515177; 5. Колпак ступицы колеса 06696899; 6. Задний тормозной барабан в сборе со ступицей 96175281; 8. Винт 94520089; 9. Сальник 94535474; 10. Подшипник внутренний 94535218; 11. Подшипник внешний 94535210; 12. Шайба 94525238; 13. Шплинт 94535778; 14. Внутренняя обойма подшипника 94535209; 15. Шпиндель подшипника колеса в сборе (полуось) 96115666

Требуемый набор инструмента для ремонта:

  • Домкрат, противооткатные упоры;
  • Ключи и головки с трещоткой (30, 27, 17);
  • Ударная отвертка;
  • Пассатижи;
  • Молоток.

Снятие тормозного барабана и демонтаж старых ступичных подшипников

Поставьте автомобиль на ровную поверхность, снимите с тормозов и установите упоры под передние шасси.

  1. Ослабьте колесные болты, затем поднимите авто домкратом.
  2. Снимите колесо, далее убираем защитный колпак ступичной гайки.

  1. Вытаскиваем шплинт ступичной контргайки, которую откручиваем. Гайка должна открутиться вручную, в том случае если резьба не повреждена. В другом случае, используем головку на 30.

  1. Теперь снимаем барабан вместе со ступицей, используем отвертку.
  2. Далее вынимаем обойму с роликами внешнего подшипника ступицы.

  1. С обратной стороны тормозного диска крепиться ступица, вынимаем из неё резиновый сальник и обойму внутреннего элемента.
  2. Далее можно отсоединить ступицу от барабана для удобства выпрессовки подшипника, или оставить конструкцию в сборе. В нашем случае, ремонт будет производиться на ступице в сборе с тормозным фланцем.

  1. Выпрессовываем из ступицы наружные детали конических роликоподшипников, для этого подойдет зубило и молоток, либо ударная отвертка.
  2. Для удобства демонтажа колец в отверстии ступицы имеются специальные пазы. После выпрессовки протираем посадочную поверхность.

Установка заднего подшипника в ступицу Дэу Нексия 2 своими руками

  1. Запрессовываем наружную часть большого подшипника, как показано на фото.

  1. Далее тщательно смазываем внутреннее и наружное кольцо меньшего подшипника ступицы.

Совет:
Используйте смазку марок Mobil или Литол-17 (С-17).

  1. Вставляем обойму, сверху запрессовываем сальник.

  1. Теперь вставляем наружный ступичный подшипник, запрессовываем с помощью головки на 30.

  1. Смазываем и вставляем обойму наружной детали.
  2. Далее устанавливаем барабан со ступицей на заднюю полуось.

  1. Вставляем шайбу и накручиваем ступичную гайку. Теперь вставляем шплинт, а затем закрываем крышкой подшипниковый узел.

Замена подшипника передней ступицы Нексия: инструкция, видео

Ступичный подшипник одна из тех деталей Дэу Нексия, за которыми стоит следить, чтобы внезапная поломка не привела к вынужденному ремонту, требующему вложения значительной суммы денежных средств.

материал расскажет и покажет, как правильно сменить ступичный подшипник на автомобиле, а также поведет о некоторых тонкостях и нюансах проведения операции

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:

  • молоток;
  • бородок;
  • съемник стопорных колец;
  • съемник подшипников (или пресс);
  • ключи.

Пошаговая инструкция:

  1. Снимаем переднее колесо. Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.
  2. Демонтируем наконечник рулевой тяги. Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.
  3. Вынимаем шаровую опору. Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.
  4. Выбиваем полуось с посадочного места. Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.
  5. Откручиваем крепление стойки к кузову. Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.
  6. Снимаем поворотный кулак. При помощи съемников, снимаем стопорные кольца подшипника ступицы.
  7. При помощи пресса выпрессуем ступицу с подшипником. Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.
  8. Снимаем стопорное кольцо в подшипника. Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице.

    Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки.

    Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

  9. Как и в случае с кулаком, выпрессуем подшипник со ступицы. Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.
  10. Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник. Собираем разобранную подвеску в обратном порядке.

Замена подшипника ступицы Daewoo Nexia инструкция с фото

Замена подшипника ступицы Дэу Нексия возможна без снятия поворотного кулака. Однако для этого необходимо иметь съемник ступиц Daewoo Nexia. Чашечный съемник сегодня можно купить в любом крупном магазине автозапчастей. Этот съемник не только сэкономит ваше время, но и позволит аккуратно установить новый подшипник, без использования кувалды и возможного повреждения подшипника ступицы.Далее подробная инструкция по замене ступичного подшипника на Дэу Нексии. Если у вас имеется съемник, то работу лучше производить на яме или эстакаде.

Ослабляем болты крепления колеса. Бородком выправляем замятый в двух местах поясок гайки подшипника ступицы переднего колеса. Фиксируем автомобиль стояночным тормозом, включаем первую передачу и подставляем под задние колеса упоры. Головкой «на 32» отворачиваем гайку подшипника ступицы и снимаем гайку. Поддев шайбу отверткой снимаем ее. Смотрим на фото далее.

Вывешиваем переднюю часть автомобиля и снимаем колесо. Снимаем направляющую тормозных колодок с суппортом и тормозной диск. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака амортизаторной стойки и выводим хвостовик наружного шарнира привода из отверстия передней ступицы. Устанавливаем палец шаровой опоры рычага на место и закрепляем гайкой. Упираемся выколоткой из мягкого металла в торец ступицы (с внутренней стороны поворотного кулака).

Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы и выбиваем ее из подшипника. Щипцами сжимаем стопорное кольцо и вынимаем его из поворотного кулака Daewoo Nexia.

Устанавливаем чашечный съемник ступичного подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с наружной стороны.

Выпрессовываем подшипник в чашку съемника.

Чашечный съемник для ступиц Дэу Нексия выглядит следующим образом, смотрим на фото ниже.

Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски. Нанося удары молотком по зубилу, сдвигаем кольцо подшипника на ступице. В образовавшийся зазор вставляем две монтажные лопатки и снимаем внутреннее кольцо подшипника.

Перед установкой нового подшипника очищаем внутреннюю полость поворотного кулака и ступицы. Желательно смазать поверхность смазкой, что бы новый подшипник легче было запрессовать. Запрессовываем новый подшипник с помощью все того же чашечного съемника.

Устанавливаем съемник таким образом, чтобы шайба болта съемника давила с наружной стороны поворотного кулака на наружное кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с его внутренней стороны.

После запрессовки подшипника в поворотный кулак, ставим на место стопорное кольцо.

Устанавливаем ступицу в отверстие подшипника и съемником запрессовываем ее, опираясь с внутренней стороны поворотного кулака болтом через шайбу на внутреннее кольцо подшипника.

Дальнейшую сборку проводим в обратной последовательности. Затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

Как заменить передний ступичный подшипник Дэу Нексия

Для демонтажа старой детали вам потребуются такие инструменты. Они самые обычные, какие есть у всякого автолюбителя. Необходимо, конечно же, применение домкрата, съемника, противооткатных упоров, и динамометрического ключа. Не помешает, чтобы под рукой была ветошь.

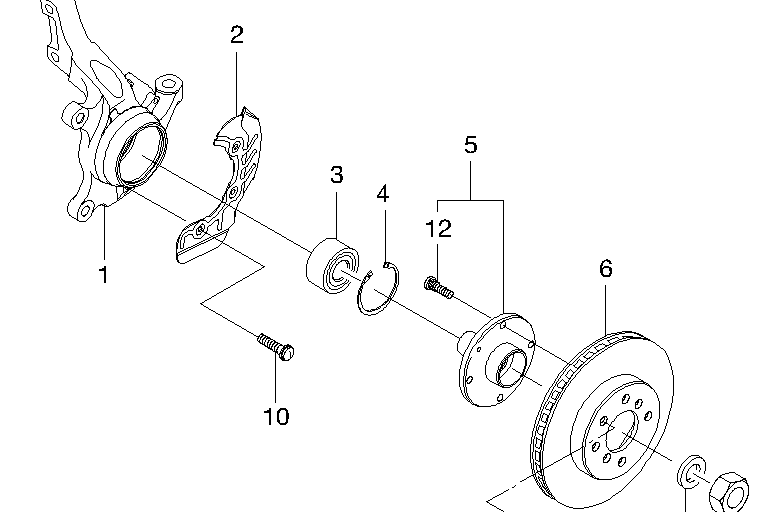

Также перед ремонтом изучите внимательно, как устроена ступица и ходовая часть. Это поможет вам ориентироваться при ремонте. С моей помощью у вас не возникнут никакие сложности с заменой. Я думаю, весь ремонт займет не более трех часов.

Приступаем к ремонту и замене негодной детали.

1.Снимаем стойку подвески. Болты, которыми крепятся колеса, нужно ослабить. Развальцуйте и также ослабьте ступичную гайку.

2.Теперь ставим автомобиль на домкрат и требуется снятие переднего колеса. Я бы посоветовал сделать что-то вроде подставки для порога, чтобы подстраховаться насчет безопасности.

3.Гайка крепления в рулевом наконечнике снимается внизу. Теперь необходимо выпрессовывание рулевого наконечника с помощью съемника. Без него это сделать будет довольно проблематично. И далее отведение в сторону от стойки рулевого наконечника.

4.Вы видите металлические колпачки, которые защищают от загрязнений и влаги болт, закрепляющий суппорт. Их нужно снять.

5.Шестигранником номер десять выкручиваются болты, закрепляющие суппорт и снимаем его.

6.Шаровая опора крепится на гайку, которую нужно выкрутить. Теперь шаровую опору легко выбить.

7. Снимаем тормозной диск, скручивая болт. Далее откручивается гайка от ступицы.

8.Под капотом стойка прикреплена к чашке. Обе гайки крепления ослабляются.

9.Сделайте оттяжку рычага шаровой опоры книзу, и тогда выдергивайте стойку. Понаблюдайте при этом за валом привода, не повредите его. Стойка извлечена, когда вы открутите все гайки.

10.Теперь из подшипника будем выбивать ступицу. Для удобства можно снять кольцо стопора, но можете этого и не делать. Когда вы сделали это, и выбили ступицу, вы видите на ней подшипниковое кольцо. Также остался подшипник внутри стойки и другое кольцо стопора.

11.Достаточно сложно будет выбить этот подшипник, но вы справитесь. При помощи болгарки срежьте ступичное кольцо.

Устанавливаем новую деталь

1.Применяя качественную, пластичную смазку, покройте тщательно все детали. Это ступичная поверхность снаружи, и кулак внутри.

2.Осторожно и старательно новый ступичный подшипник передней ступицы необходимо вбить или впрессовать обратно. При этом используйте деревянные бруски, по ним бьете молотком

Собираете все запасные части в обратном порядке.

3.Для запрессовки подшипника воспользуйтесь наружной частью снятой детали, поставьте ее сверху новой детали и впрессуйте ее при помощи молотка. Вы должны продолжать бить молотком до тех пор, пока не почувствуете, что новый подшипник вошел до упора. Моя рекомендация – применить смазку для ступицы, так процесс вбивания подшипника пройдет легче.

Алгоритм установки подшипника

Все запчасти «Дэу-Нексия», которые ставятся повторно, нужно тщательно промыть и очистить от загрязнений.

Необходимо, чтобы внутренняя поверхность кулака и наружная ступицы были обработаны свежей смазкой. Затем выполните следующие манипуляции:

Поставьте наружное стопорное колечко в кулак.
Запрессуйте новый ступичный подшипник, чтобы он уперся в стопорное кольцо

Обратите внимание на то, что все усилие должно приходиться на внешнюю обойму подшипника.
Установите стопорное колечко изнутри.
Теперь можно установить все элементы, которые были демонтированы ранее. Обратите внимание на то, что затяжка гайки должна производиться специальным динамометрическим ключом с усилием 100 Н·м.

Также придется проверить и отрегулировать развал и схождение передних колес, в противном случае произойдет разрушение протектора шин.

Размер подшипника передней ступицы дэу нексия

Передний ступичный подшипник на нексии – важная часть подвески автомобиля. Ступичные подшипники нексии рассчитаны на строк эксплуатации 30-40 тысяч километров. По факту происходит так, что подшипник ходит от 1 тысячи до 80 тысяч километров. Чтобы не попасть в просак, читайте до конца.

https://youtube.com/watch?v=Vs3lAiJRGbI

Передние ступичные подшипники на нексии состоят из внешней и внутренней обоймы, а между ними металлические шарики. Ходить подшипники ходить могут по разному, некоторые меняют ступичные как перчатки, а у не которых подшипники ходят по 100 тысяч километров. На ресурс подшипника влияет качество – плохая смазка внутри подшипника, большие зазоры внутри подшипника, а также влияет и технология замены ступичного подшипника.

Ни в коем случае нельзя забивать подшипник в ступицу молотком, для это лучше использовать пресс и вдавить его без перекосов. Удар может повредить подшипник, а также повредить ступицу. Сломанная ступица или перекошенный подшипник долго не проходят, будут доставлять массу некомфорта во время езды.

Не тяните с заменой подшипника, заклинивший подшипник может привести к серьёзному ДТП,а как определить какой подшипник менять ? об этом ниже.

Признаки неисправности ступичного подшипника

Признаки неисправности ступичного подшипника на нексии как и у любого другого авто. Ступичный подшипник начинает несильно подвывать на скорости, и чем больше Вы на ездите со сломанным ступичным, тем сильнее будет гудеть. Например, езда с неисправным(гудящим) ступичным подшипником грозит увеличением расхода топлива, неприятным гулом по всему кузову, но и подклиниванием. Подшипник может заклинить в любую секунду, представьте что будет если одно колесо заблокируется на 100 км в час?

Итак сильный гул, вибрация по кузову обычно с передней стороны и люфт колеса – это основными признаки неисправного ступичного подшипника, по крайне мере у меня на нексии так было. А как понять с какой стороны нужно менять ступичный подшипник?

Диагностика ступичного подшипника

В идеале, чтобы не тратить время на диагностику, желательно менять подшипник в паре, так как одинаковые фирмы ходят одинаково, если загудел один, то в скором времени и загудит второй подшипник. А если, всё же Вы хотите узнать с какой стороны гул, то необходимо внимательно слушать:

Инструменты

  • Башмаки, стационарный домкрат, съемник, ремкомплект, набор ключей и пассатижи.
  • Заезжаем на смотровую яму;
  • Балонным ключом срываем крепежные болты на колесе;
  • Отковырнув крышку, также срываем гайку ступицы;
  • Домкратим авто;
  • Снимаем колесо полностью;
  • Со стороны моторного отсека попускаем центральную гайку штока и три вспомогательных, но не откручиваем полностью;
  • Снимаем ступицу модульно со шлицов;
  • Расконтрогаим тормозной суппорт и открутим две гайки крепежные;
  • Отводим его в сторону для удобства и не снимаем тормозные шланги;
  • Отвинчиваем полностью крепление на стакане (верх стойки), извлекаем комплекс в целом;
  • Располагаем его на чистой и ровной платформе для дальнейшей работы;
  • Используя набойку с диаметром не более 3,6-3,8 см. аккуратно выбиваем обойму с подшипником;
  • Если не получится, возьмите универсальный съемник;
  • Проводим чистку места расположения подшипника, удаляем ветошью остатки старой смазки, металлической стружки;
  • Если дефектов никаких нет, то смазываем седло и с помощью того же съемника запрессовываем новый подшипник обратно, предварительно обязательно смазав его;

Продолжаем сборку и установку в обратном порядке. Тестируем авто. Помните, что подшипник меняется только в том случае, если необходима замена

, просто так для диагностики его извлекать нельзя. Обойма распадается автоматически. Съемником следует так запрессовывать подшипник, что бы его стержень упирался исключительно на внутреннюю часть обоймы, в противном случае возможно повреждение.

Ступичный подшипник предназначен снижать трение вращающихся деталей и обеспечить минимальные потери кинетической энергии, поэтому необходимо использовать только специальную смазку для него, которая указанна в инструкции по эксплуатации. Неправильное применение типа смазки, приведет к досрочному выходу со строя.

Несмотря на разнообразие форм, в Daewoo Nexia используются подшипники качения и скольжения.

Замена подшипника передней ступицы Нексия: подробное описание операций

  1. Осуществите снятие стойки подвески.
  1. Зажмите в тисках амортизационную стойку, чтобы выпрессовать ступицу.
  2. Далее освободите от неё поворотный кулак.
  3. При правильном выполнении предыдущего этапа надёжно зафиксируйте ступицу (например, с помощью тисков), после с помощью съёмника подвинуть внутреннюю обойму (показано стрелками)

Читайте

  1. Снимаем стопорное колечко с внешней стороны поворотного кулака.
  1. Из отверстия аккуратно спрессовываем подшипник ступицы, чашечным съёмником или с помощью специальной оправки под определенный диаметр.

Далее — посадочная поверхность цапфы тщательно зачищается, внешняя обойма новой запчасти смазывается.

  1. Запрессовываем новую деталь в посадочное место
  1. После произведенной замены узел собирается в обратной последовательности.

Как заменить передний ступичный подшипник Daewoo Nexia своими руками?

Чтобы выполнить замену ступичного подшипника Daewoo Nexia своими руками, необходим следующий инструмент: упоры противооткатные, домкрат, съемник для стопорных колец, набор для замены ступичных подшипников.

Подготовьте транспортное средство к выполнению работ.
Снимите переднюю стойку подвески.
Закрепите переднюю амортизационную стойку в тиски, возьмите выколотку из мягкого металла, диаметр которой будет 39 мм и выпрессуйте из подшипника ступицу.
Извлеките ступицу из поворотной цапфы.
Закрепите извлеченную ступицу в тиски и осторожно начните сдвигать кольцо, расположенное внутри подшипника.
Воспользуйтесь универсальным съемником, после чего спрессуйте со ступицы кольцо, которое расположено внутри подшипника.
На внешней стороне поворотной цапфы расположено стопорное наружное кольцо, снимите его.
Выпрессуйте ступичный подшипник из поворотной цапфы при помощи чашечного съемника.
Очистите посадочную поверхность.
Смажьте кольцо нового подшипника ступицы снаружи.
Установите съемник с новым ступичным подшипником на кулак поворотный, для того чтобы осуществить запрессовку можно использовать наружную обойму от снятого старого подшипника.
Запрессуйте ступичный подшипник до момента его упора в стопорное наружное кольцо.
Установите на место стопорное кольцо для подшипника, которое должно располагаться внутри.
Чтобы облегчить себе процесс запрессовки, смажьте ступицу и после этого приступайте к ее запрессовке в подшипник.
В завершении, установите все детали, которые были вами сняты в последовательности обратной снятию.

3. Снимите ступицу. Скорее всего, на ступице останется наружная половина внутреннего кольца подшипника.

ПРЕДУПРЕЖДЕНИЕ: После снятия ступицы подшипник повторному использованию не подлежит и должен быть заменен.

4. Воспользуйтесь съемником, чтобы снять ее со ступицы.

5. Осадите внутрь гнезда кулака подшипник легкими ударами молотка через оправку, чтобы освободилось стопорное кольцо подшипника, и снимите стопорное кольцо съемником стопорных колец.

6. Аналогично снимите второе кольцо.

7. Установите съемник подшипников, выпрессуйте подшипник.

8. Извлеките подшипник из кулака.

Регулировка подшипников задней ступицы Дэу Нексии (8/16 клапанов седан и хэтчбэк, n150)

Правильная регулировка – это важный критерий срока службы подшипника ступицы. Единственным правильным способом регулировки с точки зрения механики и согласно официальным руководящим инструкциям по эксплуатации, является затяжка гайки регламентированным моментом при помощи динамометрического ключа.

Пошаговая инструкция регулировки

  1. После накручивания контргайки, затяните её вручную до упора.
  2. Не надевая шплинта, покутите барабан в обе стороны, чтобы распределить смазку.
  3. Динамометрическим ключом затягиваем контргайку на 2,5 Н*М.
  4. Покутите барабан в обе стороны
  5. Открутите контргайку на 180 градусов.
  6. Повторно затяните контргайку на 2,5 Н*М.
  7. Теперь подшипниковый узел отрегулирован правильно. Обязательно установите шплинт. Весь процесс так же показан на видео.

Регулировка заднего ступичного подшипника

Выбор подшипников задней ступицы Нексии: артикул, размеры, каталожные номера

Как уже говорилось выше, в ступице заднего колеса расположены два роликовых радиально-упорных конических подшипника, установленных по схеме «в распорку». Номинальные размеры и номера подшипников разные.

Маркировка согласно ГОСТ:

  1. внутреннего 6-7006А (по ISO L45449/L45410);
  2. внешнего 6-7703А (по ISO LM11749/LM11710).

Степень точности – 6. Модификация – А (повышенная грузоподъемность). Размеры деталей представлены в таблице ниже.

Для выбора запчастей ориентируйтесь на таблицу ниже, в которой представлены: производители, стоимость, комплектация изделий, каталожные номера (артикулы).

Таблица рекомендуемых производителей запчастей

№ п/п Производитель Номер по каталогу Цена 2020 год, руб Комплектация
Гайка Сальник Шплинт Шайба
1 VPZ Волжский подшипниковый завод Россия Комплект из: 6-7006А 6-7703А 210 190
2 FAG Германия Аналог 713 6445 10 790 + +
3 SWAG Германия Аналог 440850001 630 + + + +
4 NTN-SNR Франция Аналог R153.07 830 + +

ТАБЛИЦА РАЗМЕРОВ СТУПИЧНОГО ПОДШИПНИКА

Характеристика Единица измерения Значение по ГОСТ (ТУ)
6-7703А (внешний) 6-7006А (внутренний)
Диаметр отверстия mm 17,46 29,0
Внешний диаметр mm 39,878 50,29
Монтажная высота mm 13,843 14,22
Грузоподъемность динамическая kH 23,4 26,0
Грузоподъемность статическая kH 23,7 32,0
Частота оборотов min-max об/мин 9000-13000 7000-10500
Осевой зазор комплекта mm 0,03-0,13
Тип стали ШХ-15
Твердость стали и роликов HRC 61-65
Угол контакта град. 10-18
Момент затяжки N*M 2,5
Шероховатость колец Ra 0.32
Вес г. 0,08 0,11

Как отрегулировать новые задние ступичные подшипники Daewoo Nexia своими силами

Для того, чтобы только установленные подшипники ступицы прослужили вам длительное время, необходимо их правильно отрегулировать. Метод регулировки существует только один.

Динамометрическим ключом потребуется затянуть гайку. Читайте здесь, как сделать такую регулировку.

— после того, как прикрутили контргайку, она затягивается до предела;

— немного подвигайте барабан в одну и другую сторону, но шплинт не надевайте. Это мы делаем для того, чтобы смазка равномерно легла на поверхности;

— применяя динамометрический ключ, гайка затягивается на 2,5. Снова крутите барабан и контргайка отправляется назад, до 180 градусов;

— производим повторное затягивание контргайки также на 2,5. Не забудьте зашплинтовать.

Правильная регулировка завершена!

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Новые инструкции

  • Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
  • Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
  • Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
  • Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
  • Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Детальное руководство по замене переднего подшипника ступицы для автомобиля Дэу Нексия

Вы услышали странный гул в районе переднего колеса? Этот шум изменяется при перемене покрытия дороги? Значит, необходимо проверить состояние передней ступицы, а конкретнее, не износился ли подшипник.

Если он износился, то в этой статье вы найдёте полную пошаговую инструкцию по его замене своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена ступичного подшипника daewoo nexia своими руками

Замена подшипника передней ступицы на автомобиле Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia, Daewoo Sens

Перечень инструмента, необходимого для замены подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс: набор торцовых и рожковых/накидных ключей на 12, 13, 19, 27, 30, 32, молоток, крестовая отвёртка, зубило, шестигранник на 10, съёмник шаровых опор и рулевых наконечников, слесарные тиски, приспособление для выпрессовки и монтажа подшипника (он же съёмник ступичных подшипников передних и задних колёс автомобилей ВАЗ 2108-2115), щипцы для работы со стопорными кольцами (фото 1).

Запчасти. Каталожный номер подшипника передней ступицы для автомобилей Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia с двигателем 1.5 и Daewoo Sens с двигателем 1.3 и 1.4 — 94535247. Так же, не секрет, что на передние стойки Ланоса, Нексии и Сенса подходят подшипники передних стоек от Ваз 2108-2115. Поэтому, подбор и поиск подшипников можно проводить, используя каталожные номера 2108-3103020-01 и 2108-3103020-02.

Список, так сказать, рекомендуемых к покупке и установке подшипников я разделил на две группы. Первая, это недорогие, но довольно сносные по качеству подшипники для покупателей, чей бюджет не вытягивает приобретение подшипников, перечисленных во второй группе.

Недорогие варианты подшипников: CX (Польша), Самара ГПЗ-4 (Россия), HARP (Харьков ГПЗ-8).

Дорогие варианты: FAG (германия-словакия) или Ruville (тот же подшипник от FAG только в другой упаковке), VPZ (Вологда ГПЗ-23) и NSK (Япония).

Пошаговая инструкция-фотоотчёт по замене подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс:

Снимаем переднюю амортизационную стойку с автомобиля. Порядок снятия стойки детально описан в статье Замена верхней опоры передней амортизационной стойки на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos (делаем всё в таком же порядке, только не трогаем крепёжную гайку верхней опоры к штоку амортизационной стойки). Думаю, нет, необходимости повторяться.

Выбиваем ступицы с поворотного кулака (фото 2 и 3). Обычное дела, если ступицы вылетает вместе с внутренней обоймой подшипника, но это не беда, читаем дальше.

Откручиваем крепёжный винт тормозного диска к ступице (фото 4). И снимаем диск. Если он (диск) не хочет по хорошему, то отделяем тормозной диск от ступицы при помощи молотка (фото 5).

Снимаем стопорное кольцо (фото 6).

Устанавливаем съёмник в тиски и выпрессовыем подшипник с поворотного кулака (фото 7 и 8).

Перед установкой нового подшипника очищаем его посадочное место в поворотном кулаке от грязи и смазываем стенки литолом.

Запрессовываем подшипник. В комплекте съёмника подшипников должна быть шайба, диаметром соответствующая наружному диаметру подшипника. Запрессовываем подшипник, используя данную шайбу, так как нагрузка при установке должна ложиться на наружную обойму подшипника (фото 9 и 10).

Устанавливаем стопорное кольцо (фото 11).

Теперь пришла очередь ступицы. Необходимо зубилом сорвать с места прикипевшую внутреннюю обойму подшипника (фото 12).

Обойма подшипника при встрече с зубилом часто начинает крошиться и разлетаться в разные стороны (фото 13), поэтому рекомендую работать в защитных очках и отправить подальше всех помощников, советчиков и наблюдателей (для их же блага).

Сбиваем обойму окончательно (фото 14).

Смазываем шейку ступицы литолом (фото 15).

После чего, используя кусок трубы или наставку подходящего диаметра, напрессовываем подшипник на ступицу (фото 16). При этом усилие прикладываем строго к внутренней обойме подшипника (фото 17).

Это всё! Замена подшипника передней ступицы закончена. Остаётся только поставить амортизационную стойку на автомобиль и последующую сборку провести в обратной последовательности.

Замена ступичного подшипника Дэу Нексия: как понять что она требуется

Чтобы узнать, требуется ли ремонт и замена подшипника передней ступицы Дэу Нексия, необходимо сделать следующее:

  1. Приподнять нужную сторону домкратом;
  2. Взяться обеими руками за колесо и проверить люфт.

Если свободный ход есть — необходимо устранять неисправность. В заводских условиях всё надёжно зафиксировано кольцами по обеим сторонам в проточках корпуса и поэтому ступица должна быть неподвижной.

Как проверить ступичный подшипник:

Шум в переднем колесе:

Также признаком необходимости замены является то, что гул пропадает/появляется при поворотах. Например, если шум пропадает ненадолго при повороте направо, значит, проблема в левой части, и наоборот.

Такие же признаки неисправности характерны и для подшипников задней ступицы на Daewoo Nexia.

Важно знать:

Имеет значение наличие системы ABS: она делает проверку геометрии шасси ненужной, а если АБС нет, то монтаж немного усложняется, и диагностика — категорическое условие. Ряд заводов по производству таких запчастей дополняют свои изделия набором инструментов (ключи, гайки и смазка) для облегчения проводимых работ на авто, где установлена система ABS. Такой подход экономит итоговую регуляцию геометрии шасси.

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:. Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска

Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать

Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.

Демонтируем наконечник рулевой тяги.

Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.

Вынимаем шаровую опору.

Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.

Выбиваем полуось с посадочного места.

Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.

Откручиваем крепление стойки к кузову.

Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.

Снимаем поворотный кулак.

При помощи съемников, снимаем стопорные кольца подшипника ступицы.

При помощи пресса выпрессуем ступицу с подшипником.

Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.

Снимаем стопорное кольцо в подшипника.

Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице. Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки. Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

Как и в случае с кулаком, выпрессуем подшипник со ступицы.

Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.

Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник.

Собираем разобранную подвеску в обратном порядке.

Как поменять задний ступичный подшипник на Нексии 1.5-2.0 (8 клапанов, 16 клапанов, n150)

На фото показана схема устройства задней подвески и ступицы автомобиля:

Устройства задней подвески и ступицы:
4. Гайка ступичная 94515177; 5. Колпак ступицы колеса 06696899; 6. Задний тормозной барабан в сборе со ступицей 96175281; 8. Винт 94520089; 9. Сальник 94535474; 10. Подшипник внутренний 94535218; 11. Подшипник внешний 94535210; 12. Шайба 94525238; 13. Шплинт 94535778; 14. Внутренняя обойма подшипника 94535209; 15. Шпиндель подшипника колеса в сборе (полуось) 96115666

Требуемый набор инструмента для ремонта:

  • Домкрат, противооткатные упоры;
  • Ключи и головки с трещоткой (30, 27, 17);
  • Ударная отвертка;
  • Пассатижи;
  • Молоток.

Снятие тормозного барабана и демонтаж старых ступичных подшипников

Поставьте автомобиль на ровную поверхность, снимите с тормозов и установите упоры под передние шасси.

  1. Ослабьте колесные болты, затем поднимите авто домкратом.
  2. Снимите колесо, далее убираем защитный колпак ступичной гайки.

  1. Вытаскиваем шплинт ступичной контргайки, которую откручиваем. Гайка должна открутиться вручную, в том случае если резьба не повреждена. В другом случае, используем головку на 30.

  1. Теперь снимаем барабан вместе со ступицей, используем отвертку.
  2. Далее вынимаем обойму с роликами внешнего подшипника ступицы.

  1. С обратной стороны тормозного диска крепиться ступица, вынимаем из неё резиновый сальник и обойму внутреннего элемента.
  2. Далее можно отсоединить ступицу от барабана для удобства выпрессовки подшипника, или оставить конструкцию в сборе. В нашем случае, ремонт будет производиться на ступице в сборе с тормозным фланцем.

  1. Выпрессовываем из ступицы наружные детали конических роликоподшипников, для этого подойдет зубило и молоток, либо ударная отвертка.
  2. Для удобства демонтажа колец в отверстии ступицы имеются специальные пазы. После выпрессовки протираем посадочную поверхность.

Установка заднего подшипника в ступицу Дэу Нексия 2 своими руками

  1. Запрессовываем наружную часть большого подшипника, как показано на фото.

  1. Далее тщательно смазываем внутреннее и наружное кольцо меньшего подшипника ступицы.

Совет:
Используйте смазку марок Mobil или Литол-17 (С-17).

  1. Вставляем обойму, сверху запрессовываем сальник.

  1. Теперь вставляем наружный ступичный подшипник, запрессовываем с помощью головки на 30.

  1. Смазываем и вставляем обойму наружной детали.
  2. Далее устанавливаем барабан со ступицей на заднюю полуось.

  1. Вставляем шайбу и накручиваем ступичную гайку. Теперь вставляем шплинт, а затем закрываем крышкой подшипниковый узел.

Замена подшипника передней ступицы Нексия: инструкция, видео

Ступичный подшипник одна из тех деталей Дэу Нексия, за которыми стоит следить, чтобы внезапная поломка не привела к вынужденному ремонту, требующему вложения значительной суммы денежных средств.

материал расскажет и покажет, как правильно сменить ступичный подшипник на автомобиле, а также поведет о некоторых тонкостях и нюансах проведения операции

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:

  • молоток;
  • бородок;
  • съемник стопорных колец;
  • съемник подшипников (или пресс);
  • ключи.

Пошаговая инструкция:

  1. Снимаем переднее колесо. Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.
  2. Демонтируем наконечник рулевой тяги. Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.
  3. Вынимаем шаровую опору. Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.
  4. Выбиваем полуось с посадочного места. Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.
  5. Откручиваем крепление стойки к кузову. Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.
  6. Снимаем поворотный кулак. При помощи съемников, снимаем стопорные кольца подшипника ступицы.
  7. При помощи пресса выпрессуем ступицу с подшипником. Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.
  8. Снимаем стопорное кольцо в подшипника. Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице.

    Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки.

    Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

  9. Как и в случае с кулаком, выпрессуем подшипник со ступицы. Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.
  10. Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник. Собираем разобранную подвеску в обратном порядке.

Замена подшипника ступицы Daewoo Nexia инструкция с фото

Замена подшипника ступицы Дэу Нексия возможна без снятия поворотного кулака. Однако для этого необходимо иметь съемник ступиц Daewoo Nexia. Чашечный съемник сегодня можно купить в любом крупном магазине автозапчастей. Этот съемник не только сэкономит ваше время, но и позволит аккуратно установить новый подшипник, без использования кувалды и возможного повреждения подшипника ступицы.Далее подробная инструкция по замене ступичного подшипника на Дэу Нексии. Если у вас имеется съемник, то работу лучше производить на яме или эстакаде.

Ослабляем болты крепления колеса. Бородком выправляем замятый в двух местах поясок гайки подшипника ступицы переднего колеса. Фиксируем автомобиль стояночным тормозом, включаем первую передачу и подставляем под задние колеса упоры. Головкой «на 32» отворачиваем гайку подшипника ступицы и снимаем гайку. Поддев шайбу отверткой снимаем ее. Смотрим на фото далее.

Вывешиваем переднюю часть автомобиля и снимаем колесо. Снимаем направляющую тормозных колодок с суппортом и тормозной диск. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака амортизаторной стойки и выводим хвостовик наружного шарнира привода из отверстия передней ступицы. Устанавливаем палец шаровой опоры рычага на место и закрепляем гайкой. Упираемся выколоткой из мягкого металла в торец ступицы (с внутренней стороны поворотного кулака).

Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы и выбиваем ее из подшипника. Щипцами сжимаем стопорное кольцо и вынимаем его из поворотного кулака Daewoo Nexia.

Устанавливаем чашечный съемник ступичного подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с наружной стороны.

Выпрессовываем подшипник в чашку съемника.

Чашечный съемник для ступиц Дэу Нексия выглядит следующим образом, смотрим на фото ниже.

Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски. Нанося удары молотком по зубилу, сдвигаем кольцо подшипника на ступице. В образовавшийся зазор вставляем две монтажные лопатки и снимаем внутреннее кольцо подшипника.

Перед установкой нового подшипника очищаем внутреннюю полость поворотного кулака и ступицы. Желательно смазать поверхность смазкой, что бы новый подшипник легче было запрессовать. Запрессовываем новый подшипник с помощью все того же чашечного съемника.

Устанавливаем съемник таким образом, чтобы шайба болта съемника давила с наружной стороны поворотного кулака на наружное кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с его внутренней стороны.

После запрессовки подшипника в поворотный кулак, ставим на место стопорное кольцо.

Устанавливаем ступицу в отверстие подшипника и съемником запрессовываем ее, опираясь с внутренней стороны поворотного кулака болтом через шайбу на внутреннее кольцо подшипника.

Дальнейшую сборку проводим в обратной последовательности. Затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

Как заменить передний ступичный подшипник Дэу Нексия

Для демонтажа старой детали вам потребуются такие инструменты. Они самые обычные, какие есть у всякого автолюбителя. Необходимо, конечно же, применение домкрата, съемника, противооткатных упоров, и динамометрического ключа. Не помешает, чтобы под рукой была ветошь.

Также перед ремонтом изучите внимательно, как устроена ступица и ходовая часть. Это поможет вам ориентироваться при ремонте. С моей помощью у вас не возникнут никакие сложности с заменой. Я думаю, весь ремонт займет не более трех часов.

Приступаем к ремонту и замене негодной детали.

1.Снимаем стойку подвески. Болты, которыми крепятся колеса, нужно ослабить. Развальцуйте и также ослабьте ступичную гайку.

2.Теперь ставим автомобиль на домкрат и требуется снятие переднего колеса. Я бы посоветовал сделать что-то вроде подставки для порога, чтобы подстраховаться насчет безопасности.

3.Гайка крепления в рулевом наконечнике снимается внизу. Теперь необходимо выпрессовывание рулевого наконечника с помощью съемника. Без него это сделать будет довольно проблематично. И далее отведение в сторону от стойки рулевого наконечника.

4.Вы видите металлические колпачки, которые защищают от загрязнений и влаги болт, закрепляющий суппорт. Их нужно снять.

5.Шестигранником номер десять выкручиваются болты, закрепляющие суппорт и снимаем его.

6.Шаровая опора крепится на гайку, которую нужно выкрутить. Теперь шаровую опору легко выбить.

7. Снимаем тормозной диск, скручивая болт. Далее откручивается гайка от ступицы.

8.Под капотом стойка прикреплена к чашке. Обе гайки крепления ослабляются.

9.Сделайте оттяжку рычага шаровой опоры книзу, и тогда выдергивайте стойку. Понаблюдайте при этом за валом привода, не повредите его. Стойка извлечена, когда вы открутите все гайки.

10.Теперь из подшипника будем выбивать ступицу. Для удобства можно снять кольцо стопора, но можете этого и не делать. Когда вы сделали это, и выбили ступицу, вы видите на ней подшипниковое кольцо. Также остался подшипник внутри стойки и другое кольцо стопора.

11.Достаточно сложно будет выбить этот подшипник, но вы справитесь. При помощи болгарки срежьте ступичное кольцо.

Устанавливаем новую деталь

1.Применяя качественную, пластичную смазку, покройте тщательно все детали. Это ступичная поверхность снаружи, и кулак внутри.

2.Осторожно и старательно новый ступичный подшипник передней ступицы необходимо вбить или впрессовать обратно. При этом используйте деревянные бруски, по ним бьете молотком

Собираете все запасные части в обратном порядке.

3.Для запрессовки подшипника воспользуйтесь наружной частью снятой детали, поставьте ее сверху новой детали и впрессуйте ее при помощи молотка. Вы должны продолжать бить молотком до тех пор, пока не почувствуете, что новый подшипник вошел до упора. Моя рекомендация – применить смазку для ступицы, так процесс вбивания подшипника пройдет легче.

Алгоритм установки подшипника

Все запчасти «Дэу-Нексия», которые ставятся повторно, нужно тщательно промыть и очистить от загрязнений.

Необходимо, чтобы внутренняя поверхность кулака и наружная ступицы были обработаны свежей смазкой. Затем выполните следующие манипуляции:

Поставьте наружное стопорное колечко в кулак.
Запрессуйте новый ступичный подшипник, чтобы он уперся в стопорное кольцо

Обратите внимание на то, что все усилие должно приходиться на внешнюю обойму подшипника.
Установите стопорное колечко изнутри.
Теперь можно установить все элементы, которые были демонтированы ранее. Обратите внимание на то, что затяжка гайки должна производиться специальным динамометрическим ключом с усилием 100 Н·м.

Также придется проверить и отрегулировать развал и схождение передних колес, в противном случае произойдет разрушение протектора шин.

Размер подшипника передней ступицы дэу нексия

Передний ступичный подшипник на нексии – важная часть подвески автомобиля. Ступичные подшипники нексии рассчитаны на строк эксплуатации 30-40 тысяч километров. По факту происходит так, что подшипник ходит от 1 тысячи до 80 тысяч километров. Чтобы не попасть в просак, читайте до конца.

Передние ступичные подшипники на нексии состоят из внешней и внутренней обоймы, а между ними металлические шарики. Ходить подшипники ходить могут по разному, некоторые меняют ступичные как перчатки, а у не которых подшипники ходят по 100 тысяч километров. На ресурс подшипника влияет качество – плохая смазка внутри подшипника, большие зазоры внутри подшипника, а также влияет и технология замены ступичного подшипника.

Ни в коем случае нельзя забивать подшипник в ступицу молотком, для это лучше использовать пресс и вдавить его без перекосов. Удар может повредить подшипник, а также повредить ступицу. Сломанная ступица или перекошенный подшипник долго не проходят, будут доставлять массу некомфорта во время езды.

Не тяните с заменой подшипника, заклинивший подшипник может привести к серьёзному ДТП,а как определить какой подшипник менять ? об этом ниже.

Признаки неисправности ступичного подшипника

Признаки неисправности ступичного подшипника на нексии как и у любого другого авто. Ступичный подшипник начинает несильно подвывать на скорости, и чем больше Вы на ездите со сломанным ступичным, тем сильнее будет гудеть. Например, езда с неисправным(гудящим) ступичным подшипником грозит увеличением расхода топлива, неприятным гулом по всему кузову, но и подклиниванием. Подшипник может заклинить в любую секунду, представьте что будет если одно колесо заблокируется на 100 км в час?

Итак сильный гул, вибрация по кузову обычно с передней стороны и люфт колеса – это основными признаки неисправного ступичного подшипника, по крайне мере у меня на нексии так было. А как понять с какой стороны нужно менять ступичный подшипник?

Диагностика ступичного подшипника

В идеале, чтобы не тратить время на диагностику, желательно менять подшипник в паре, так как одинаковые фирмы ходят одинаково, если загудел один, то в скором времени и загудит второй подшипник. А если, всё же Вы хотите узнать с какой стороны гул, то необходимо внимательно слушать:

Инструменты

  • Башмаки, стационарный домкрат, съемник, ремкомплект, набор ключей и пассатижи.
  • Заезжаем на смотровую яму;
  • Балонным ключом срываем крепежные болты на колесе;
  • Отковырнув крышку, также срываем гайку ступицы;
  • Домкратим авто;
  • Снимаем колесо полностью;
  • Со стороны моторного отсека попускаем центральную гайку штока и три вспомогательных, но не откручиваем полностью;
  • Снимаем ступицу модульно со шлицов;
  • Расконтрогаим тормозной суппорт и открутим две гайки крепежные;
  • Отводим его в сторону для удобства и не снимаем тормозные шланги;
  • Отвинчиваем полностью крепление на стакане (верх стойки), извлекаем комплекс в целом;
  • Располагаем его на чистой и ровной платформе для дальнейшей работы;
  • Используя набойку с диаметром не более 3,6-3,8 см. аккуратно выбиваем обойму с подшипником;
  • Если не получится, возьмите универсальный съемник;
  • Проводим чистку места расположения подшипника, удаляем ветошью остатки старой смазки, металлической стружки;
  • Если дефектов никаких нет, то смазываем седло и с помощью того же съемника запрессовываем новый подшипник обратно, предварительно обязательно смазав его;

Продолжаем сборку и установку в обратном порядке. Тестируем авто. Помните, что подшипник меняется только в том случае, если необходима замена

, просто так для диагностики его извлекать нельзя. Обойма распадается автоматически. Съемником следует так запрессовывать подшипник, что бы его стержень упирался исключительно на внутреннюю часть обоймы, в противном случае возможно повреждение.

Ступичный подшипник предназначен снижать трение вращающихся деталей и обеспечить минимальные потери кинетической энергии, поэтому необходимо использовать только специальную смазку для него, которая указанна в инструкции по эксплуатации. Неправильное применение типа смазки, приведет к досрочному выходу со строя.

Несмотря на разнообразие форм, в Daewoo Nexia используются подшипники качения и скольжения.

Замена подшипника передней ступицы Нексия: подробное описание операций

  1. Осуществите снятие стойки подвески.
  1. Зажмите в тисках амортизационную стойку, чтобы выпрессовать ступицу.
  2. Далее освободите от неё поворотный кулак.
  3. При правильном выполнении предыдущего этапа надёжно зафиксируйте ступицу (например, с помощью тисков), после с помощью съёмника подвинуть внутреннюю обойму (показано стрелками)

Читайте

  1. Снимаем стопорное колечко с внешней стороны поворотного кулака.
  1. Из отверстия аккуратно спрессовываем подшипник ступицы, чашечным съёмником или с помощью специальной оправки под определенный диаметр.

Далее — посадочная поверхность цапфы тщательно зачищается, внешняя обойма новой запчасти смазывается.

  1. Запрессовываем новую деталь в посадочное место
  1. После произведенной замены узел собирается в обратной последовательности.

Как заменить передний ступичный подшипник Daewoo Nexia своими руками?

Чтобы выполнить замену ступичного подшипника Daewoo Nexia своими руками, необходим следующий инструмент: упоры противооткатные, домкрат, съемник для стопорных колец, набор для замены ступичных подшипников.

Подготовьте транспортное средство к выполнению работ.
Снимите переднюю стойку подвески.
Закрепите переднюю амортизационную стойку в тиски, возьмите выколотку из мягкого металла, диаметр которой будет 39 мм и выпрессуйте из подшипника ступицу.
Извлеките ступицу из поворотной цапфы.
Закрепите извлеченную ступицу в тиски и осторожно начните сдвигать кольцо, расположенное внутри подшипника.
Воспользуйтесь универсальным съемником, после чего спрессуйте со ступицы кольцо, которое расположено внутри подшипника.
На внешней стороне поворотной цапфы расположено стопорное наружное кольцо, снимите его.
Выпрессуйте ступичный подшипник из поворотной цапфы при помощи чашечного съемника.
Очистите посадочную поверхность.
Смажьте кольцо нового подшипника ступицы снаружи.
Установите съемник с новым ступичным подшипником на кулак поворотный, для того чтобы осуществить запрессовку можно использовать наружную обойму от снятого старого подшипника.
Запрессуйте ступичный подшипник до момента его упора в стопорное наружное кольцо.
Установите на место стопорное кольцо для подшипника, которое должно располагаться внутри.
Чтобы облегчить себе процесс запрессовки, смажьте ступицу и после этого приступайте к ее запрессовке в подшипник.
В завершении, установите все детали, которые были вами сняты в последовательности обратной снятию.

3. Снимите ступицу. Скорее всего, на ступице останется наружная половина внутреннего кольца подшипника.

ПРЕДУПРЕЖДЕНИЕ: После снятия ступицы подшипник повторному использованию не подлежит и должен быть заменен.

4. Воспользуйтесь съемником, чтобы снять ее со ступицы.

5. Осадите внутрь гнезда кулака подшипник легкими ударами молотка через оправку, чтобы освободилось стопорное кольцо подшипника, и снимите стопорное кольцо съемником стопорных колец.

6. Аналогично снимите второе кольцо.

7. Установите съемник подшипников, выпрессуйте подшипник.

8. Извлеките подшипник из кулака.

Регулировка подшипников задней ступицы Дэу Нексии (8/16 клапанов седан и хэтчбэк, n150)

Правильная регулировка – это важный критерий срока службы подшипника ступицы. Единственным правильным способом регулировки с точки зрения механики и согласно официальным руководящим инструкциям по эксплуатации, является затяжка гайки регламентированным моментом при помощи динамометрического ключа.

Пошаговая инструкция регулировки

  1. После накручивания контргайки, затяните её вручную до упора.
  2. Не надевая шплинта, покутите барабан в обе стороны, чтобы распределить смазку.
  3. Динамометрическим ключом затягиваем контргайку на 2,5 Н*М.
  4. Покутите барабан в обе стороны
  5. Открутите контргайку на 180 градусов.
  6. Повторно затяните контргайку на 2,5 Н*М.
  7. Теперь подшипниковый узел отрегулирован правильно. Обязательно установите шплинт. Весь процесс так же показан на видео.

Регулировка заднего ступичного подшипника

Выбор подшипников задней ступицы Нексии: артикул, размеры, каталожные номера

Как уже говорилось выше, в ступице заднего колеса расположены два роликовых радиально-упорных конических подшипника, установленных по схеме «в распорку». Номинальные размеры и номера подшипников разные.

Маркировка согласно ГОСТ:

  1. внутреннего 6-7006А (по ISO L45449/L45410);
  2. внешнего 6-7703А (по ISO LM11749/LM11710).

Степень точности – 6. Модификация – А (повышенная грузоподъемность). Размеры деталей представлены в таблице ниже.

Для выбора запчастей ориентируйтесь на таблицу ниже, в которой представлены: производители, стоимость, комплектация изделий, каталожные номера (артикулы).

Таблица рекомендуемых производителей запчастей

№ п/п Производитель Номер по каталогу Цена 2020 год, руб Комплектация
Гайка Сальник Шплинт Шайба
1 VPZ Волжский подшипниковый завод Россия Комплект из: 6-7006А 6-7703А 210 190
2 FAG Германия Аналог 713 6445 10 790 + +
3 SWAG Германия Аналог 440850001 630 + + + +
4 NTN-SNR Франция Аналог R153.07 830 + +

ТАБЛИЦА РАЗМЕРОВ СТУПИЧНОГО ПОДШИПНИКА

Характеристика Единица измерения Значение по ГОСТ (ТУ)
6-7703А (внешний) 6-7006А (внутренний)
Диаметр отверстия mm 17,46 29,0
Внешний диаметр mm 39,878 50,29
Монтажная высота mm 13,843 14,22
Грузоподъемность динамическая kH 23,4 26,0
Грузоподъемность статическая kH 23,7 32,0
Частота оборотов min-max об/мин 9000-13000 7000-10500
Осевой зазор комплекта mm 0,03-0,13
Тип стали ШХ-15
Твердость стали и роликов HRC 61-65
Угол контакта град. 10-18
Момент затяжки N*M 2,5
Шероховатость колец Ra 0.32
Вес г. 0,08 0,11

Как отрегулировать новые задние ступичные подшипники Daewoo Nexia своими силами

Для того, чтобы только установленные подшипники ступицы прослужили вам длительное время, необходимо их правильно отрегулировать. Метод регулировки существует только один.

Динамометрическим ключом потребуется затянуть гайку. Читайте здесь, как сделать такую регулировку.

— после того, как прикрутили контргайку, она затягивается до предела;

— немного подвигайте барабан в одну и другую сторону, но шплинт не надевайте. Это мы делаем для того, чтобы смазка равномерно легла на поверхности;

— применяя динамометрический ключ, гайка затягивается на 2,5. Снова крутите барабан и контргайка отправляется назад, до 180 градусов;

— производим повторное затягивание контргайки также на 2,5. Не забудьте зашплинтовать.

Правильная регулировка завершена!

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Новые инструкции

  • Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
  • Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
  • Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
  • Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
  • Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Детальное руководство по замене переднего подшипника ступицы для автомобиля Дэу Нексия

Вы услышали странный гул в районе переднего колеса? Этот шум изменяется при перемене покрытия дороги? Значит, необходимо проверить состояние передней ступицы, а конкретнее, не износился ли подшипник.

Если он износился, то в этой статье вы найдёте полную пошаговую инструкцию по его замене своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
