Как разобрать двигатель 2107

↑ Установка двигателя

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию

Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Диагностика неисправностей, ремонт и замена масляного насоса ваз 2110-12 своими руками

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

  1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
  2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
  3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

  1. Приготовление инструментов и места проведения работ.
  2. Разборка и демонтаж элемента.
  3. Выбор новой запчасти либо ремкомплекта для старого насоса.
  4. Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Купить и поставить новую запчасть гораздо проще, чем разбирать и восстанавливать изношенную помпу

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

  • комплект головок с воротком, оборудованным трещоткой;
  • широкая ёмкость и шланг для слива антифриза;
  • набор накидных или рожковых ключей размерами 8—19 мм;
  • лопатка монтажная;
  • отвёртка с плоским шлицем;
  • нож и щётка с металлическим ворсом для очистки фланцев;
  • ветошь;
  • перчатки защитные.

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

  1. Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).
  2. Частично опорожните систему охлаждения, открутив пробку ключом на 13 мм. Чтобы антифриз не брызгал во все стороны, приставьте к отверстию конец садового шланга, опущенного в ёмкость. В процессе слива медленно откройте крышки радиатора и расширительного бачка.
  3. Когда основной объем тосола вытечет, смело заворачивайте пробку назад, затянув ключом. Полностью сливать жидкость из системы не требуется — помпа расположена довольно высоко. После этого ослабьте нижнюю гайку крепления генератора.
  4. Снимите ремённую передачу между коленвалом, помпой и генератором. Для этого нужно ослабить ключом на 19 мм вторую гайку крепления генератора на регулировочной скобе. Монтировкой подвиньте корпус агрегата вправо и сбросьте ремень.
  5. Накидным ключом на 10 мм выкрутите 3 болта М6, удерживающие шкив ремённой передачи на ступице насоса. Чтобы вал не крутился, вставьте между головками болтов отвёртку. Снимите шкив.
  6. Отделите от корпуса помпы регулировочную скобу натяжения ремня, открутив сбоку гайку размером 17 мм.
  7. Головкой на 13 мм ослабьте и скрутите 4 гайки крепления насоса. Пользуясь плоской отвёрткой, разъедините фланцы и вытащите помпу из корпуса.

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

  • заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
  • оботрите блок и другие узлы, куда ранее брызгал антифриз;
  • снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Регулировка холостого хода с помощью прибора Газоанализатор:

Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:

Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

Модификации

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
  • LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)
  • LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ). Годы производства: 1986—1991
  • LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Финальный этап

И в завершении этой эпопеи будет установка ремня генератора и заливка тосола в систему. Если с ремнем все предельно понятно и просто, то с заправкой несколько вопросов может возникнуть. Один из главных – сколько литров тосола в ВАЗ 2107, каков объем системы охлаждения?

Зачастую этот вопрос интересует водителей, так как им нужно знать, какую канистру жидкости купить в магазине. Возьмите 10 литров, этого хватит, даже останется на доливку немало. Цена канистры тосола такого объема составит около 800 рублей. А вот цена жидкости, именуемой «антифриз» (зеленого или красного цвета) на сто рублей дороже.

А теперь о том, как же правильно залить жидкость в ВАЗ 2107. В частности, это руководство вам поможет и в случае, если осуществляется экстренная или плановая замена жидкости. Итак, машину желательно установить правильно – передняя часть слегка приподнята.

Делается это для того чтобы радиатор печки оказался ниже, нежели все остальные элементы системы. От карбюратора или дроссельной заслонки (если у вас инжектор) отсоедините тонкую трубку. Она идет от помпы, необходима для прогрева дроссельного узла или корпуса карбюратора.

Откройте пробку на радиаторе и расширительном бачке, удостоверьтесь в том, что заглушки для слива стоят на месте и затянуты. Все, можно начинать заливать тосол в радиатор. Если неудобно, используйте лейку. Сколько литров тосола в ВАЗ 2107 влезет на данном этапе – точно нельзя сказать. Но три-пять литров точно должно войти.

Не спешите, пусть жидкость медленно уходит. Руками сжимайте патрубки, чтобы максимально выгнать воздух. Когда перестанет жидкость уходить, нужно закрыть заливную горловину, залить тосол в расширительный бачок и завести мотор.

Прогреваете двигатель до рабочей температуры, при необходимости доливаете тосол в расширительный бачок. Надеваете толстую перчатку из ткани и аккуратно обжимаете патрубки. Должен выходить воздух в бачок. Когда тосол пойдет из трубки, которую вы отключили от дросселя, необходимо установить ее на место.

Это говорит о том, что жидкость попала во все уголки системы. Остаются актуальными только пробки. От них избавиться можно, если тщательно прожать патрубки на работающем и прогретом моторе.

Вот и все, теперь не течет помпа ВАЗ 2107, система прокачана и избавлена от воздушных пробок. Теперь не только охлаждение будет идеальным, но и отопитель начнет работать с максимальной эффективностью. А для зимы это наиглавнейший фактор.

Во время функционирования двигателя внутреннего сгорания происходит его нагревание. Чтобы избежать чрезмерного перегревания двигателя, в автомобилях используют систему водяного охлаждения. На автомобилях ВАЗ 2107 также используется водяная система охлаждения, ключевым механизмом которой выступает водяной насос. Именно благодаря ему осуществляется циркуляция охлаждающей жидкости в системе. Замена помпы ВАЗ-2107 проводится в случае, когда механизм выходит из строя. Более подробно об этом узнаем из материала.

Залегание или износ – когда пора проверить состояние колец?

Желательно не перегревать и не перегружать двигатель. Загрязнение канавок поршня приводит к отложению скребковых колец. В этом случае поршень не подходит достаточно близко к цилиндру, и автомобиль не может достичь необходимой мощности. Выравнивание компенсационного кольца можно отложить на максимально долгое время. Избегайте непродолжительных периодов движения. При движении зимой двигатель не успевает прогреться до необходимой температуры. Также очень опасны перегрузки в этот период. Если в системе недостаточно смазки, она перегреется. Это приводит к заклиниванию и образованию различных дефектов на поверхностях поршня и цилиндра. В результате крышки могут быть полностью разрушены или перегородки между канавками могут быть разрушены. Постоянный холостой ход в городском потоке также опасен для автомобиля.

Следующие признаки износа колец указывают на необходимость ремонта или замены колец. Значительно увеличится расход масла, может появиться голубоватый дым — при трогании с места после короткой остановки, например, на светофоре. Кроме того, утечки и испарения масла из уплотнений, сальников (пробок) и других объектов являются тревожными признаками износа

Обратите внимание на цвет этой жидкости, если вы просто заменили ее и она почернела, замена уплотнителей неизбежна. Также необходимо проверить свечи, они должны быть чистыми, иначе придется обращаться в СТО или ремонтировать самостоятельно

Так что при обнаружении на автомобиле каких-либо признаков износа необходимо обязательно проверить маслосъемные кольца. Диагностика шапки довольно проста. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление в картере высокое, то проблема кроется в износе свечей.

Как и в нашем случае, разбирать двигатель не нужно, не требуется специального крупногабаритного оборудования. Для замены поршня необходимы следующие элементы:

Замена помпы ВАЗ 2107

Прежде чем начинать работу, вам потребуется полностью слить жидкость из системы охлаждения двигателя. Для этого нужно поочередно выкрутить две заглушки – на блоке ДВС и в нижней части радиатора. Вот так просто происходит слив тосола ВАЗ 2107. Дождавшись, когда весь тосол сольется, можно приступать к проведению ремонта. Первым делом снимите ремень генератора, для этого немного выкрутите гайку на кронштейне

Обратите внимание на то, что чаще всего меняется та часть жидкостного насоса ВАЗ 2107, в которой находится крыльчатка

Вторая половина не содержит в себе никаких специфических элементов, поэтому максимум, что с ней может произойти – это разрушение в результате механического воздействия (удара) или коррозии. Итак, чтобы разобрать насос, вам потребуется выкрутить болты крепления шкива к ротору. Затем при помощи ключа на «13» выкручиваете гайки, которыми скреплены две половинки помпы ВАЗ 2107. Плоскую отвертку закладываете между половинками и рассоединяете их.

Дело в том, что рассоединить бывает проблематично, так как при сборке мог применяться силиконовый герметик. Кроме того, сама прокладка со временем может прикипеть к корпусу. Перед установкой нового насоса необходимо тщательно очистить поверхность второй половины, которая установлена на двигателе. Затем установить прокладку (новую, конечно же), можно ее обмазать тонким слоем герметика для надежности. Установите помпу на место, наживите гайки. Затяжку их проведите через 5-10 минут, когда герметик немного подсохнет.

Предупреждение и показатели

Первое, на что стоит обратить внимание при возникновении потребности в ремонте мотора, — состояние масла в картере (цвет, мутность и уровень). Моторное масло в системе смазки двигателя — главный показатель состояния соединений деталей мотора

Помутнение моторного масла.

Помутнение масла говорит о наличии приработке деталей, почернение — о возможном перегреве или прорыве пламени из камеры сгорания в картер. Снижение уровня может свидетельствовать об утечках или выработке на трение в перетянутых сопряжениях.

Необходимо также проверять уровень антифриза в расширительном бачке. Если уровень падает, то это может говорить о перегреве или утечке в системе охлаждения. Если же уровень повышается, то можно говорить о проблемах с термостатом — устройством, которое в зависимости от температуры охлаждающей жидкости регулирует скорость её движения в системе охлаждения.

Другие неисправности двигателя VAZ 2107 и их характерные проявления можно узнать из специальной литературы, инструкции по ремонту двигателя.

Характеристика

На ВАЗ 2107 «Классика» установлен четырехтактный рядный двигатель с четырьмя цилиндрами. Мотор в зависимости от модификации может быть выполнен с центральной смесительной системой впрыска (карбюратор) или с распределенной системой впрыска (инжектор). В зависимости от модификации он также может развивать от 68 до 74 лошадиных сил.

Лада 2107 является заднеприводным автомобилем. Соединение двигателя с коробкой переменных передач выполнено в продольном варианте. Такая конструкция может вызвать трудности при полном демонтаже мотора. Почти всё внутреннее подкапотное пространство использовано для размещения мотора, воздушного фильтра и вспомогательных систем. Это также вызывает затруднения при ремонте.

Специальный инструмент car-tool.

Необходимость ремонта мотора может быть вызвана рядом причин:

  1. условия эксплуатации;
  2. плановый износ деталей;
  3. диагностикой двигателя;
  4. внеплановые поломки;
  5. аварии и другие.

Автомобиль выпускался порядка сорока лет. Ввиду устарелости конструкции могут быть несовместимости с рядом инструментов. Кроме того, полный капитальный ремонт двигателя выполняется исключительно в частных ремонтных мастерских.

Это повышает стоимость работ настолько, что бывает проще купить новый мотор. Если же поломка небольшая и её можно устранить без сложных процедур или же есть возможность выполнить частичный капитальный ремонт, лучше все сделать самом

Признаки неисправности водяного насоса на «классике»

Помпа на ВАЗ — очень важная деталь. Именно от неё большей частью зависит: будет ли греться автомобиль или нет. Не стоит говорить, что поломка элемента — вещь неприятная, однако есть и свой плюс. Так, выходящая из строя деталь всегда даёт знак опытному водителю, который должен уметь распознавать основные признаки приближающейся поломки.

В первую очередь рассмотрим признаки разрушающихся подшипников насоса. Пусть и незначительный, но излишний люфт приводного шкива — уже повод задуматься. Также шуршание, вой, рокот и другие характерные звуки сработанных подшипников должны насторожить водителя.

Интересно замечание по звукам дают опытные автомобилисты. Двигатель, говорят они, не скрипит, а стучит или шумит. Наоборот, всё что пищит или скрипит — это характерные признаки генератора, роликов или помпы. Вой — свидетельствует о перетяжке ремня ГРМ или ремня генератора.

Если не обратить внимание на эти признаки, то после нескольких десятков километров пробега автомобиля может начаться течь ОЖ, хотя это не аксиома, ведь сколько есть примеров, когда при полностью развалившемся насосе течи не было. Лучше акцентировать внимание на шум: скрежет подшипников со временем лишь усилится, и не заметить его будет невозможно

Что касается течи, то она больше зависит от качества сальника. Он стоит в помпе и призван обеспечивать герметичность. Жидкость может выходить из дренажного отверстия, если оно предусмотрено на помпе (зависит от модели насоса — есть с отверстиями и без). Со временем течь будет только усиливаться, если не принять меры по замене.

Проверить подшипник можно наглядно:

  • просунуть руку и взяться за шкив помпы;
  • пошевелить его вперёд и назад;
  • если наблюдается хотя бы незначительный люфт, то это значит, что какой-то износ подшипников присутствует.

Однако если свиста нет и люфт совсем незначительный, то какое-то время помпа ходить ещё будет. Можно снять ремень генератора, и проверить шкив так. Это позволит лучше прочувствовать свободный люфт.

Таким образом, пока не появился конкретный скрежет, и нет критического выхода тосола наружу, ехать можно. От первого признака шуршания или слабого свиста до полного выхода из строя возможно проехать ещё 1000–6000 километров. Тут уже, как повезёт — волшебных советов нет.

С другой стороны, и это надо учитывать, помпа может выйти из строя и гораздо раньше, не доходя до стадии скрежета. Всё может произойти быстро и незаметно для владельца авто, и не стоит дожидаться, когда уровень шума повысится, чтобы заменить насос.

Важно понимать, чтобы бывает такая поломка водяного насоса, при которой ухода тосола и шума вообще не будет. А двигатель будет кипеть

Например, такое случается, когда пластиковая крыльчатка отходит от вала. По сути, вал как и раньше крутится, но крыльчатка бездействует и просто болтается. Одновременно перестанет греть и печка.

Существует ещё вариант перегрева мотора. Помпа исправна, новая. Однако в жару или в тяжёлых условиях езды по бездорожью, в пробках на светофорах вентилятор часто включается, а мотор начинает греться. Происходит это по причине несоответствия конструкционных особенностей помпы: например, если внутри установлена крыльчатка меньшего размера, чем нужно (на старых образцах помпы крыльчатка оснащена маленькими лопастями, которые могут не осиливать охлаждение более мощного двигателя).

Если у владельца при покупке новой помпы имеется выбор, то лучше отдавать предпочтение моделям с крыльчаткой большего размера.

Крыльчатки помпы: маленькая (слева) и большая

Большой зазор между крыльчаткой и корпусом помпы также может стать причиной недостаточного потока тосола по системе охлаждения. Зазор должен быть не больше 1,5 мм. Особенно сильно проявляется этот недостаток на холостых оборотах, в пробках.

Зазор между крыльчаткой и корпусом насоса не должен превышать 1,5 мм

Оригинальные способы диагностики работы помпы были найдены в одном автомобильном журнале.

  1. Нужно взять несколько чистых листков белой бумаги и разложить их вечером под машиной. Утром проверить бумагу, если она мокрая, со следами зеленоватой жидкости, значит, помпа пропускает.
  2. Включить на полную мощь отопитель в салоне. Если стрелки индикатора температуры воды взлетят резко вверх, остановить машину. Проверить на ощупь состояние радиатора охлаждения после остановки двигателя и состояние приводного ремня насоса. Если элементы чересчур горячие, с насосом не всё в порядке.
  3. Откройте капот автомобиля. Если явно присутствует запах ОЖ, это указывает на неисправность помпы.
  4. Двигатель включается в режим холостого хода. Затем нужно зажать пальцем верхний патрубок насоса. Если помпа работает, то чувствуется небольшой толчок жидкости.

Снятие и установка двигателя ВАЗ 2107

Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесьте задний мост с одной или двух сторон.

Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.

Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в главе “Коробка передач”.

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления.

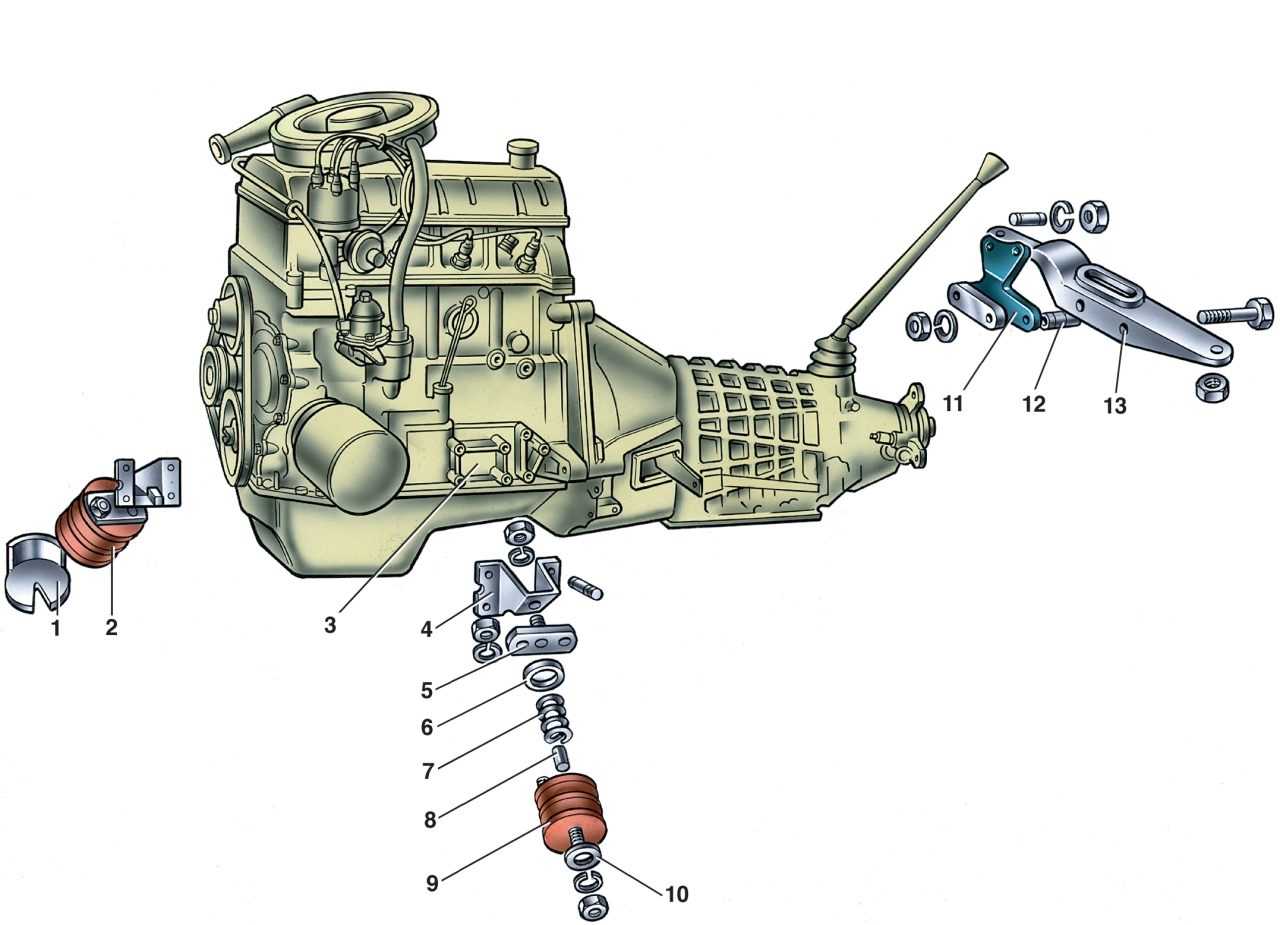

Рис. 3–3. Подвеска двигателя: 1 – кожух опоры; 2 – опора передней подвески двигателя; 3 – фланец блока цилиндров; 4 -кронштейн; 5 – промежуточная пластина; 6 – изолирующее пластмассовое кольцо; 7 – пружина опоры; 8 – буфер; 9 – подушка опоры; 10 – шайба; 11 – опора задней подвески двигателя; 12 – дистанционная втулка; 13 – поперечина задней подвески двигателя

Слегка натяните цепь тали, отверните гайки крепления подушек 9 (рис. 3–3) передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.

Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию

Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Видео про “Снятие и установка двигателя” для ВАЗ 2107

Снятие и разборка двигателя с ВАЗ 2107. Сделай Сам! Установка двигателя на ВАЗ 2106 (DAY 4) Замена двигателя на ВАЗ 2106.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как разобрать двигатель 2107

↑ Установка двигателя

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию

Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Диагностика неисправностей, ремонт и замена масляного насоса ваз 2110-12 своими руками

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

  1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
  2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
  3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

  1. Приготовление инструментов и места проведения работ.
  2. Разборка и демонтаж элемента.
  3. Выбор новой запчасти либо ремкомплекта для старого насоса.
  4. Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Купить и поставить новую запчасть гораздо проще, чем разбирать и восстанавливать изношенную помпу

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

  • комплект головок с воротком, оборудованным трещоткой;
  • широкая ёмкость и шланг для слива антифриза;
  • набор накидных или рожковых ключей размерами 8—19 мм;
  • лопатка монтажная;
  • отвёртка с плоским шлицем;
  • нож и щётка с металлическим ворсом для очистки фланцев;
  • ветошь;
  • перчатки защитные.

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

  1. Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).
  2. Частично опорожните систему охлаждения, открутив пробку ключом на 13 мм. Чтобы антифриз не брызгал во все стороны, приставьте к отверстию конец садового шланга, опущенного в ёмкость. В процессе слива медленно откройте крышки радиатора и расширительного бачка.
  3. Когда основной объем тосола вытечет, смело заворачивайте пробку назад, затянув ключом. Полностью сливать жидкость из системы не требуется — помпа расположена довольно высоко. После этого ослабьте нижнюю гайку крепления генератора.
  4. Снимите ремённую передачу между коленвалом, помпой и генератором. Для этого нужно ослабить ключом на 19 мм вторую гайку крепления генератора на регулировочной скобе. Монтировкой подвиньте корпус агрегата вправо и сбросьте ремень.
  5. Накидным ключом на 10 мм выкрутите 3 болта М6, удерживающие шкив ремённой передачи на ступице насоса. Чтобы вал не крутился, вставьте между головками болтов отвёртку. Снимите шкив.
  6. Отделите от корпуса помпы регулировочную скобу натяжения ремня, открутив сбоку гайку размером 17 мм.
  7. Головкой на 13 мм ослабьте и скрутите 4 гайки крепления насоса. Пользуясь плоской отвёрткой, разъедините фланцы и вытащите помпу из корпуса.

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

  • заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
  • оботрите блок и другие узлы, куда ранее брызгал антифриз;
  • снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Регулировка холостого хода с помощью прибора Газоанализатор:

Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:

Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

Модификации

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
  • LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)
  • LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ). Годы производства: 1986—1991
  • LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Финальный этап

И в завершении этой эпопеи будет установка ремня генератора и заливка тосола в систему. Если с ремнем все предельно понятно и просто, то с заправкой несколько вопросов может возникнуть. Один из главных – сколько литров тосола в ВАЗ 2107, каков объем системы охлаждения?

Зачастую этот вопрос интересует водителей, так как им нужно знать, какую канистру жидкости купить в магазине. Возьмите 10 литров, этого хватит, даже останется на доливку немало. Цена канистры тосола такого объема составит около 800 рублей. А вот цена жидкости, именуемой «антифриз» (зеленого или красного цвета) на сто рублей дороже.

А теперь о том, как же правильно залить жидкость в ВАЗ 2107. В частности, это руководство вам поможет и в случае, если осуществляется экстренная или плановая замена жидкости. Итак, машину желательно установить правильно – передняя часть слегка приподнята.

Делается это для того чтобы радиатор печки оказался ниже, нежели все остальные элементы системы. От карбюратора или дроссельной заслонки (если у вас инжектор) отсоедините тонкую трубку. Она идет от помпы, необходима для прогрева дроссельного узла или корпуса карбюратора.

Откройте пробку на радиаторе и расширительном бачке, удостоверьтесь в том, что заглушки для слива стоят на месте и затянуты. Все, можно начинать заливать тосол в радиатор. Если неудобно, используйте лейку. Сколько литров тосола в ВАЗ 2107 влезет на данном этапе – точно нельзя сказать. Но три-пять литров точно должно войти.

Не спешите, пусть жидкость медленно уходит. Руками сжимайте патрубки, чтобы максимально выгнать воздух. Когда перестанет жидкость уходить, нужно закрыть заливную горловину, залить тосол в расширительный бачок и завести мотор.

Прогреваете двигатель до рабочей температуры, при необходимости доливаете тосол в расширительный бачок. Надеваете толстую перчатку из ткани и аккуратно обжимаете патрубки. Должен выходить воздух в бачок. Когда тосол пойдет из трубки, которую вы отключили от дросселя, необходимо установить ее на место.

Это говорит о том, что жидкость попала во все уголки системы. Остаются актуальными только пробки. От них избавиться можно, если тщательно прожать патрубки на работающем и прогретом моторе.

Вот и все, теперь не течет помпа ВАЗ 2107, система прокачана и избавлена от воздушных пробок. Теперь не только охлаждение будет идеальным, но и отопитель начнет работать с максимальной эффективностью. А для зимы это наиглавнейший фактор.

Во время функционирования двигателя внутреннего сгорания происходит его нагревание. Чтобы избежать чрезмерного перегревания двигателя, в автомобилях используют систему водяного охлаждения. На автомобилях ВАЗ 2107 также используется водяная система охлаждения, ключевым механизмом которой выступает водяной насос. Именно благодаря ему осуществляется циркуляция охлаждающей жидкости в системе. Замена помпы ВАЗ-2107 проводится в случае, когда механизм выходит из строя. Более подробно об этом узнаем из материала.

Залегание или износ – когда пора проверить состояние колец?

Желательно не перегревать и не перегружать двигатель. Загрязнение канавок поршня приводит к отложению скребковых колец. В этом случае поршень не подходит достаточно близко к цилиндру, и автомобиль не может достичь необходимой мощности. Выравнивание компенсационного кольца можно отложить на максимально долгое время. Избегайте непродолжительных периодов движения. При движении зимой двигатель не успевает прогреться до необходимой температуры. Также очень опасны перегрузки в этот период. Если в системе недостаточно смазки, она перегреется. Это приводит к заклиниванию и образованию различных дефектов на поверхностях поршня и цилиндра. В результате крышки могут быть полностью разрушены или перегородки между канавками могут быть разрушены. Постоянный холостой ход в городском потоке также опасен для автомобиля.

Следующие признаки износа колец указывают на необходимость ремонта или замены колец. Значительно увеличится расход масла, может появиться голубоватый дым — при трогании с места после короткой остановки, например, на светофоре. Кроме того, утечки и испарения масла из уплотнений, сальников (пробок) и других объектов являются тревожными признаками износа

Обратите внимание на цвет этой жидкости, если вы просто заменили ее и она почернела, замена уплотнителей неизбежна. Также необходимо проверить свечи, они должны быть чистыми, иначе придется обращаться в СТО или ремонтировать самостоятельно

Так что при обнаружении на автомобиле каких-либо признаков износа необходимо обязательно проверить маслосъемные кольца. Диагностика шапки довольно проста. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление в картере высокое, то проблема кроется в износе свечей.

Как и в нашем случае, разбирать двигатель не нужно, не требуется специального крупногабаритного оборудования. Для замены поршня необходимы следующие элементы:

Замена помпы ВАЗ 2107

Прежде чем начинать работу, вам потребуется полностью слить жидкость из системы охлаждения двигателя. Для этого нужно поочередно выкрутить две заглушки – на блоке ДВС и в нижней части радиатора. Вот так просто происходит слив тосола ВАЗ 2107. Дождавшись, когда весь тосол сольется, можно приступать к проведению ремонта. Первым делом снимите ремень генератора, для этого немного выкрутите гайку на кронштейне

Обратите внимание на то, что чаще всего меняется та часть жидкостного насоса ВАЗ 2107, в которой находится крыльчатка

Вторая половина не содержит в себе никаких специфических элементов, поэтому максимум, что с ней может произойти – это разрушение в результате механического воздействия (удара) или коррозии. Итак, чтобы разобрать насос, вам потребуется выкрутить болты крепления шкива к ротору. Затем при помощи ключа на «13» выкручиваете гайки, которыми скреплены две половинки помпы ВАЗ 2107. Плоскую отвертку закладываете между половинками и рассоединяете их.

Дело в том, что рассоединить бывает проблематично, так как при сборке мог применяться силиконовый герметик. Кроме того, сама прокладка со временем может прикипеть к корпусу. Перед установкой нового насоса необходимо тщательно очистить поверхность второй половины, которая установлена на двигателе. Затем установить прокладку (новую, конечно же), можно ее обмазать тонким слоем герметика для надежности. Установите помпу на место, наживите гайки. Затяжку их проведите через 5-10 минут, когда герметик немного подсохнет.

Предупреждение и показатели

Первое, на что стоит обратить внимание при возникновении потребности в ремонте мотора, — состояние масла в картере (цвет, мутность и уровень). Моторное масло в системе смазки двигателя — главный показатель состояния соединений деталей мотора

Помутнение моторного масла.

Помутнение масла говорит о наличии приработке деталей, почернение — о возможном перегреве или прорыве пламени из камеры сгорания в картер. Снижение уровня может свидетельствовать об утечках или выработке на трение в перетянутых сопряжениях.

Необходимо также проверять уровень антифриза в расширительном бачке. Если уровень падает, то это может говорить о перегреве или утечке в системе охлаждения. Если же уровень повышается, то можно говорить о проблемах с термостатом — устройством, которое в зависимости от температуры охлаждающей жидкости регулирует скорость её движения в системе охлаждения.

Другие неисправности двигателя VAZ 2107 и их характерные проявления можно узнать из специальной литературы, инструкции по ремонту двигателя.

Характеристика

На ВАЗ 2107 «Классика» установлен четырехтактный рядный двигатель с четырьмя цилиндрами. Мотор в зависимости от модификации может быть выполнен с центральной смесительной системой впрыска (карбюратор) или с распределенной системой впрыска (инжектор). В зависимости от модификации он также может развивать от 68 до 74 лошадиных сил.

Лада 2107 является заднеприводным автомобилем. Соединение двигателя с коробкой переменных передач выполнено в продольном варианте. Такая конструкция может вызвать трудности при полном демонтаже мотора. Почти всё внутреннее подкапотное пространство использовано для размещения мотора, воздушного фильтра и вспомогательных систем. Это также вызывает затруднения при ремонте.

Специальный инструмент car-tool.

Необходимость ремонта мотора может быть вызвана рядом причин:

  1. условия эксплуатации;
  2. плановый износ деталей;
  3. диагностикой двигателя;
  4. внеплановые поломки;
  5. аварии и другие.

Автомобиль выпускался порядка сорока лет. Ввиду устарелости конструкции могут быть несовместимости с рядом инструментов. Кроме того, полный капитальный ремонт двигателя выполняется исключительно в частных ремонтных мастерских.

Это повышает стоимость работ настолько, что бывает проще купить новый мотор. Если же поломка небольшая и её можно устранить без сложных процедур или же есть возможность выполнить частичный капитальный ремонт, лучше все сделать самом

Признаки неисправности водяного насоса на «классике»

Помпа на ВАЗ — очень важная деталь. Именно от неё большей частью зависит: будет ли греться автомобиль или нет. Не стоит говорить, что поломка элемента — вещь неприятная, однако есть и свой плюс. Так, выходящая из строя деталь всегда даёт знак опытному водителю, который должен уметь распознавать основные признаки приближающейся поломки.

В первую очередь рассмотрим признаки разрушающихся подшипников насоса. Пусть и незначительный, но излишний люфт приводного шкива — уже повод задуматься. Также шуршание, вой, рокот и другие характерные звуки сработанных подшипников должны насторожить водителя.

Интересно замечание по звукам дают опытные автомобилисты. Двигатель, говорят они, не скрипит, а стучит или шумит. Наоборот, всё что пищит или скрипит — это характерные признаки генератора, роликов или помпы. Вой — свидетельствует о перетяжке ремня ГРМ или ремня генератора.

Если не обратить внимание на эти признаки, то после нескольких десятков километров пробега автомобиля может начаться течь ОЖ, хотя это не аксиома, ведь сколько есть примеров, когда при полностью развалившемся насосе течи не было. Лучше акцентировать внимание на шум: скрежет подшипников со временем лишь усилится, и не заметить его будет невозможно

Что касается течи, то она больше зависит от качества сальника. Он стоит в помпе и призван обеспечивать герметичность. Жидкость может выходить из дренажного отверстия, если оно предусмотрено на помпе (зависит от модели насоса — есть с отверстиями и без). Со временем течь будет только усиливаться, если не принять меры по замене.

Проверить подшипник можно наглядно:

  • просунуть руку и взяться за шкив помпы;
  • пошевелить его вперёд и назад;
  • если наблюдается хотя бы незначительный люфт, то это значит, что какой-то износ подшипников присутствует.

Однако если свиста нет и люфт совсем незначительный, то какое-то время помпа ходить ещё будет. Можно снять ремень генератора, и проверить шкив так. Это позволит лучше прочувствовать свободный люфт.

Таким образом, пока не появился конкретный скрежет, и нет критического выхода тосола наружу, ехать можно. От первого признака шуршания или слабого свиста до полного выхода из строя возможно проехать ещё 1000–6000 километров. Тут уже, как повезёт — волшебных советов нет.

С другой стороны, и это надо учитывать, помпа может выйти из строя и гораздо раньше, не доходя до стадии скрежета. Всё может произойти быстро и незаметно для владельца авто, и не стоит дожидаться, когда уровень шума повысится, чтобы заменить насос.

Важно понимать, чтобы бывает такая поломка водяного насоса, при которой ухода тосола и шума вообще не будет. А двигатель будет кипеть

Например, такое случается, когда пластиковая крыльчатка отходит от вала. По сути, вал как и раньше крутится, но крыльчатка бездействует и просто болтается. Одновременно перестанет греть и печка.

Существует ещё вариант перегрева мотора. Помпа исправна, новая. Однако в жару или в тяжёлых условиях езды по бездорожью, в пробках на светофорах вентилятор часто включается, а мотор начинает греться. Происходит это по причине несоответствия конструкционных особенностей помпы: например, если внутри установлена крыльчатка меньшего размера, чем нужно (на старых образцах помпы крыльчатка оснащена маленькими лопастями, которые могут не осиливать охлаждение более мощного двигателя).

Если у владельца при покупке новой помпы имеется выбор, то лучше отдавать предпочтение моделям с крыльчаткой большего размера.

Крыльчатки помпы: маленькая (слева) и большая

Большой зазор между крыльчаткой и корпусом помпы также может стать причиной недостаточного потока тосола по системе охлаждения. Зазор должен быть не больше 1,5 мм. Особенно сильно проявляется этот недостаток на холостых оборотах, в пробках.

Зазор между крыльчаткой и корпусом насоса не должен превышать 1,5 мм

Оригинальные способы диагностики работы помпы были найдены в одном автомобильном журнале.

  1. Нужно взять несколько чистых листков белой бумаги и разложить их вечером под машиной. Утром проверить бумагу, если она мокрая, со следами зеленоватой жидкости, значит, помпа пропускает.
  2. Включить на полную мощь отопитель в салоне. Если стрелки индикатора температуры воды взлетят резко вверх, остановить машину. Проверить на ощупь состояние радиатора охлаждения после остановки двигателя и состояние приводного ремня насоса. Если элементы чересчур горячие, с насосом не всё в порядке.
  3. Откройте капот автомобиля. Если явно присутствует запах ОЖ, это указывает на неисправность помпы.
  4. Двигатель включается в режим холостого хода. Затем нужно зажать пальцем верхний патрубок насоса. Если помпа работает, то чувствуется небольшой толчок жидкости.

Снятие и установка двигателя ВАЗ 2107

Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесьте задний мост с одной или двух сторон.

Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.

Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в главе “Коробка передач”.

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления.

Рис. 3–3. Подвеска двигателя: 1 – кожух опоры; 2 – опора передней подвески двигателя; 3 – фланец блока цилиндров; 4 -кронштейн; 5 – промежуточная пластина; 6 – изолирующее пластмассовое кольцо; 7 – пружина опоры; 8 – буфер; 9 – подушка опоры; 10 – шайба; 11 – опора задней подвески двигателя; 12 – дистанционная втулка; 13 – поперечина задней подвески двигателя

Слегка натяните цепь тали, отверните гайки крепления подушек 9 (рис. 3–3) передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.

Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию

Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Видео про “Снятие и установка двигателя” для ВАЗ 2107

Снятие и разборка двигателя с ВАЗ 2107. Сделай Сам! Установка двигателя на ВАЗ 2106 (DAY 4) Замена двигателя на ВАЗ 2106.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
