Признаки неисправности помпы на приоре 16 клапанов

Проблемы, возникающие после замены помпы

Существует пара типичных проблем, с которыми может столкнуться автолюбитель, установив на машину новую помпу. Разберём их подробнее.

Шум после замены помпы

Шум после замены помпы может возникать в двух случаях:

  • помпа слишком слабо прикручена, так что возникает биение корпуса помпы о стенки помповой ниши;
  • помпа оказалась бракованной. К сожалению, это не редкость. Помпы от известных производителей часто подделывают (в последнее время этим особенно грешат китайцы). Так что покупать столь ответственную деталь следует только в фирменных магазинах с соответствующими сертификатами.

После замены помпы перестала греть печка

Причин у этой неисправности тоже две:

  • после замены помпы было залито слишком мало охлаждающей жидкости. Решение очевидно: проверить уровень антифриза, а потом долить недостающий объём;
  • крыльчатка помпы по каким-то причинам не вращается. Это может произойти как из-за плохого качества самой помпы, так и из-за плохого антифриза. Например, известны случаи, когда заливаемый в машину антифриз оказывался настолько агрессивен, что стальная крыльчатка буквально растворялась в нём. И хотя вал помпы вращался, никакого давления в системе охлаждения не создавалось, а антифриз не мог попасть в радиатор.

    Крыльчатка водяной помпы, растворённая слишком агрессивным антифизом

Пошаговая инструкция по замене помпы на авто «Лада-Приора» самостоятельно

Необходимо заметить, что заменить водяную помпу на автомобиле «Лада-Приора» нельзя, не осуществив демонтажа генераторного привода двигателя.

Необходимые инструменты

При замене на автомобиле «Лада-Приора» водяной помпы потребуются следующие инструменты:

  • рожковые ключи №o10, №o15, №o17;
  • накидные ключи №o15, №o17;
  • ключ-шестигранник №o5;
  • две отвёртки различного размера;
  • ключ специальной конструкции для осуществления установки натяжного ролика либо съёмник для стопорных колец;
  • ключ Torx T-30, используемый для отворачивания пяти винтов, которыми закреплена передняя верхняя крышка ГРМ привода;
  • лопатка монтажная.

Фотогалерея: набор инструментов для замены водяной помпы на «Приоре»

При установке ремня ГРМ необходимо произвести его натяжение с использованием подобного инструмента

Для демонтажа водяной помпы необходим минимальный набор инструментов

Благодаря данному приспособлению очень удобно фиксировать распредвалы, которые являются довольно хрупкими изделиями

Порядок действий состоит в выполнении следующих операций:

  1. Отсоединяется провод от минусовой клеммы аккумулятора.
    При начале работ отрицательная клемма аккумулятора отсоединяется
  2. Сливается с ЖОС автомобиля используемая охлаждающая жидкость.
    Применяемую ОЖ необходимо с системы охлаждения слить
  3. Для удобной работы можно демонтировать адсорбер (необязательно отключая все его коммуникационные связи).
    Адсорбер и подводные шланги демонтируются для получения лучшего доступа к водяной помпе
  4. На следующем этапе снимается защитный пластиковый кожух двигателя, а также кожух защиты ремня, который приводит в действие газораспределительный механизм (аббревиатура — ГРМ).
    Необходимо произвести демонтаж защитного кожуха двигателя
  5. С помощью домкрата поднимается правая передняя часть авто, вывешивается переднее по ходу движения, правое колесо.
  6. Его необходимо демонтировать для обеспечения доступа к болтам крепления кожуха ремня ГРМ.
    Деталь снимается для получения доступа к водяной помпе
  7. Устанавливается по меткам положение механизма ГРМ (дополнительно, для удобной последующей работы, можно сделать с помощью белой краски свои метки).
    Выставление ГРМ по меткам необходимо для правильной работы двигателя после установки всех демонтированных деталей
  8. Снимаются также ролики, приводные шкивы обоих распределительных валов, защитный кожух ремня ГРМ, для чего необходимо слегка ослабить зажим натяжного ролика.
  9. Снимается ремень ГРМ.
  10. Шестерни обоих распредвалов откручиваются после их предварительного стопорения каким-либо плоским инструментом (при этом делать это нужно аккуратно, чтобы не повредить их зубья).
    Детали снимаются с использованием специального приспособления для получения доступа к водяному насосу
  11. Для демонтажа водяной помпы автомобиля откручиваются крепёжные болты, которые выполнены под ключ-шестигранник с размером №o5.
  12. Необходимо их вывернуть и, постукивая по корпусу помпы, а также используя отвёртку, вставленную в паз, попытаться вытащить водяной насос.
    При работе можно использовать отвёртку
  13. Возможно, будут сливаться остатки ОЖ, поэтому предусматривается какая-либо ёмкость для её сбора (нужно быть осторожным при выполнении этого этапа).
  14. Если на корпусе двигателя осталась приклеенной прокладка помпы, то её нужно извлечь (эта деталь заменяется на новую при последующей установке).
    Место крепления водяной помпы на двигателе

Сборка производится в обратной последовательности.

Монтаж водяной помпы выглядит следующим образом:

  1. Проверяется затяжка винта, который стопорит подшипник, установленный в корпусе ВН.
  2. Винт при необходимости затягивается.
  3. Устанавливается новая помпа таким образом, чтобы номер изделия оказался вверху.
    Помпа устанавливается на своё место
  4. Зажимаются крепёжные болты.
  5. Монтируется кожух из пластика.
  6. Закрепляются оба распредвальных шкива, а также ролики ГРМ.
  7. Надевается по заранее нанесённым меткам зубчатый ГРМ ремень двигателя.
    Выставленный по меткам механизм ГРМ
  8. С помощью колеса проворачивается коленвал двигателя.
  9. Корректируется предусмотренная заводом-изготовителем натяжка, а также положение ремня в пазах шкивов и на роликах.
    Ремень натягивается роликом натяжения с использованием специального ключа
  10. Доливается используемая охлаждающая жидкость.
  11. Подключаются все снятые провода, шланги.
  12. Подсоединяется привод генератора.
    Ремень привода устанавливается на своё место
  13. Запускается двигатель для осуществления проверки.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Проверить Помпу Не Снимая С Двигателя

Проверка насоса на двигателе автомобиля

Насос охлаждения двигателя автомобиля (вода Помпа) является фундаментальным элементом, который предотвращает перегрев устройства. Работа двигателя внутреннего сгорания сопровождается значительным нагревом, для защиты от перегрева требуется принудительная циркуляция антифриза в системе. Повреждение насоса станет обязательным условием для закипания антифриза и неисправности двигателя. Теперь вы можете узнать, как проверить состояние насоса без снятия элемента с двигателя и что делать, если проход неисправен.

Конструкция насоса

Корпус насоса изготовлен из стали или алюминия, а внутри находится вал со шкивом, в котором находится рабочее колесо. Также внутри насоса находятся каналы для подачи и разгрузки антифриза. Вращение рабочего колеса обеспечивает лучшую циркуляцию воды в системе.

А вы читали нашу статью, в чем разница между антифризами разных цветов, можно ли их комбинировать? Информация довольно интересная — http://avtopub.com/antifrizyi-raznyih-tsvetov/

Почти все автомобили установлены насосы, рабочее колесо и корпус которых изготовлены из сплавов различных металлов, к сожалению, также являются пластиковыми рабочими колесами. Расположите насос нормально перед двигателем.

Симптомы отказа насоса системы охлаждения

Вы можете обнаружить проблемы с насосом радиатора по следующим признакам:

  • запах антифриза в салоне;
  • посторонние звуки во время работы двигателя, особенно когда педаль акселератора нажата;
  • появление пятен от замерзания под автомобилем после парковки;
  • падение уровня охлаждающей жидкости в баке;
  • перегрев двигателя (стрелка на панели исчезает в красноватой области).

Проверка состояния водяного насоса

Осмотреть насос в машине не так уж и сложно. Сначала двигатель должен быть прогрет до рабочей температуры. В результате сделайте следующее:

  1. Рукой протолкните верхнюю трубу к выходу радиатора. С насосом вы почувствуете давление, которое он оказывает. Будьте осторожны при выполнении этой задачи, так как температура антифриза обычно составляет 90 ° C и является простой. Если антифриз системы не пульсирует или пульсация практически отсутствует, проведите более подробный тест.
  2. Необходимо снять защиту механизма синхронизации и визуально осмотреть насос. На выходе отображаются вены от замерзания, которые вызывают повреждение уплотнения. Кроме того, отложения серого цвета появляются как признаки дефектов насоса, так как он также называется красноватым в своем местоположении. Тогда надо будет подробно взлетать.
  3. Если во время работы двигателя слышен звук неисправного подшипника, необходимо проверить насос для свободной игры в области вала. Просто стряхните привод насоса. При всем «вылеченном» явном изменении подшипника.

Возможные неисправности водяного насоса (помпы).

  • Износ ремня привода водяного насоса;
  • Повреждение крыльчатки водяного насоса;
  • Износ подшипника водяного насоса;
  • Утечка охлаждающей жидкости.

Как определить неисправность водяного насоса?

Для того, чтобы определить неисправность водяного насоса необходимо следовать рекомендациям по диагностике водяного насоса.

Перегрев двигателя это один из признаков неисправности водяного насоса. Перегрев двигателя может возникатьпри повреждении крыльчатки водяного насоса, при износе приводного ремня и утечках охлаждающей жидкости из системы охлаждения. Нормальная температура двигателя составляет 90 градусов Цельсия, поэтому надо следить за стрелкой индикатора температуры охлаждающей жидкости.

Одним из основных признаков неисправности водяного насоса является повышенный шум работы помпы и чрезмерный запах смазочной и охлаждающей жидкости.

Одной из причин повышенного шума работы и неисправности водяного насоса может быть износ подшипника, поэтому необходимо измерить люфт подшипника водяного насоса.

Проведите осмотр системы охлаждения на утечки охлаждающей жидкости

Обратите внимание, есть ли потеки охлаждающей жидкости под машиной после длительной стоянки.. «По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км

пробега».

«По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км. пробега».

Утечки водяного насоса.

Утечки охлаждающей жидкости водяного насоса приводят к вымыванию смазки из-под подшипника, что вызывает последующее его разрушение.

Шумит водяной насос?

Шум водяного насоса говорит о его скором выходе из строя

Обратите на это должное внимание, так как от работы водяного насоса зависит состояние двигателя автомобиля. При перегреве двигателя, его износ повышается в разы, поэтому с ремонтом водяного насоса тянуть не надо.

Почему шумит водяной насос?

  • Изношен подшипник водяного насоса;
  • Не правильная установка крыльчатки.

Почему возникают поломки водяного насоса?

  • Поломка водяного насоса может возникнуть вследствие долговременной нагрузки двигателя, эксплуатация автомобиля в горных местах, в пробках и сложных климатических условиях.
  • Поломки водяного насоса могут возникать, вследствие использования не качественной охлаждающей жидкости и загрязнения системы охлаждения.

После того как вы определили неисправность водяного насоса можно отремонтировать водяной насос — технология ремонта водяного насоса.

Проверка состояния водяного насоса

Проверять помпу на автомобиле не так уж и сложно. Сначала необходимо прогреть двигатель, чтобы он достиг рабочей температуры. После этого выполните следующие действия:

  1. Пережмите рукой верхний патрубок на выходе радиатора. При рабочей помпе вы почувствуете давление, которое она создает. В ходе выполнения этой задачи будьте осторожны, поскольку температура охлаждающей жидкости обычно равна 90°С и больше. Если антифриз в системе не пульсирует или же пульсация почти не ощущается, выполните более детальную проверку.
  2. Необходимо снять защиту механизма ГРМ и осмотреть помпу визуально. Иногда сразу видны потеки охлаждающей жидкости, которые может вызвать повреждённое уплотнение. Кроме этого, признаками неисправностей насоса могут быть отложения сероватого или рыжего цвета в зоне его расположения. В таком случае деталь придётся снимать.
  3. Если во время работы мотора слышен характерный звук неисправного подшипника, необходимо проверить помпу на наличие люфта в районе вала. Просто покачайте шестерню привода помпы. Иногда всё «лечится» банальной заменой подшипника.

Как определить необходимость замены помпы

Водяной насос(помпа) может выйти из строя по двум основным причинам — износ подшипника или сальника. При износе подшипника будет слышен отчетливый гул, который и является признаком того, чтобы подшипник гудит и такую помпу нужно менять. Если во время не произвести замену помпы с неисправным подшипником это может привести к ее заклиниванию.

Второй причиной неисправности помпы является течь из под сальника. Если вы заметили, что у вас стал уходить антифриз или тосол, одна из причин как раз таки в помпе. Проверьте, нет ли подтеков жидкости в том месте, где располагается помпа.

Если есть, скорее всего помпа потекла. В этом случае эксплуатация автомобиля не желательна, но возможна при условии того, что вам придется постоянно доливать охлаждающую жидкость.

Еще одним признаком неисправности помпы является износ ремня ГРМ.  При разбитом подшипнике, помпа может слегка «гулять» , что и вызовет подъедание ремня, и как следствие ремень грм может порвать и тогда придется столкнуться с капиталкой мотора, так как клапана загнет.

С завода устанавливается оригинальная помпа ТЗА 21126-1307010-75. Стоимость помпы на данный момент от 800 руб и выше, в зависимости от региона. Если по каким-то причинам вы не сможете найти помпу ТЗА, можно выбрать водяной насос других производителей.

Помпы для 16 кл мотора

  • LUZAR LWP 0127
  • FENOX HB1005P1
  • HOFER HF033024
  • ЛАДА ИМИДЖ 21126130701082
  • СОАТЭ (Ст.Оскол) 021126-1307010
  • LUZAR LWP 01274 TURBO-2

Все указанные выше помпы предназначены для 16 клапанного мотора.

При выборе помпы советуем приобретать качественный аналог, либо оригинальную помпу, чтобы не пришлось через 20-30 тыс км пробега снова менять ее.

На 8 клапанный мотор устанавливается оригинальная помпа ТЗА 2109-1307010-75. Ее стоимость составляет от 900 руб и выше. Предлагается так же несколько видов аналогов, по более низким ценам.

Помпы для 8 кл мотора

  • HOFER HF 033031
  • OberKRAFT KT 059346
  • АМТ-Миасс AM2109-1307010
  • ЛАДА ИМИДЖ 21114130701082
  • LUZAR LWP 0108

Выбирайте помпу не только по отзывам знакомых, но и смотря на качество и стоимость водяного насоса. Остерегайтесь подделки, так как сейчас поддельных запчастей достаточно много.

Рекомендации по подбору и замене помпы

При выборе помпы приобретайте обязательно ту, которая подходит для вашего мотора. Помпа для 16 клапанного двигателя не подойдет для 8 клапанного. Отличие в замене водяного насоса в том,что на 8 клапанном моторе 1 шкив, а на 16 клапанном 2 шкива. . Кстати из этой статьи вы можете узнать как заменить топливный насос на Ладе Приоре.

Инструкция по самостоятельной замене помпы на 16 кл моторе

Прежде чем приступить к снятию помпы, потребуется слить охлаждающую жидкость. Находим сливную пробку, подставляем емкость объемом около 4 литров и сливаем.

  • После того как слили жидкость снимаем верхнюю декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей.
  • Теперь необходимо выставить метки ГРМ, чтобы при сборе не ошибиться с выставлением зажигания.

Далее откручиваем шкивы. Чтобы шкив не проворачивался включаем 5 передачу и нажимаем на тормоз. Теперь шкив будет неподвижен, можно смело откручивать его. Болты шкивов откручиваем с помощью накидного ключа на 17.

  1. Если у вас автомобиль с кондиционером, необходимо с помощью накидного ключа на 13 мм открутить кронштейн для ролика-натяжителя ремня генератора и кондиционера с гуром.

Следующий шаг это снятие шкива коленвала. Для этого снимаем правое переднее колесо и грязезащитные щитки. Далее опять включаем 5 передачу и нажимаем на тормоз. Шкив будет зафиксирован и его можно смело откручивать. Снимаем шкив и ремень ГРМ.

  • Далее откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Откручиваем 6 болтов крепления помпы, аккуратно поддеваем ее отверткой и вытаскиваем ее.  При установке новой помпы, необходимо промазать тонким слоем герметика прокладку и закрутить помпу на место. Далее производим сборку в обратной последовательности, учитывая метки ГРМ.

Замена помпы на 8 клапанном моторе

В отличии от 16 клапанного, на 8 клапанном моторе замена значительно проще. Однако все равно придется снимать ремень ГРМ, а так же сливать охлаждающую жидкость.

Стоимость замены

Далеко не все берутся за водяной насос своими руками, если тот подлежит обязательной замене. Они предпочитают обращаться в сервисные центры или просто какие-то мастерские гаражного типа, где расценки обычно ниже.

Важно учесть, что стоимость замены напрямую зависит от марки автомобиля, модели и доступности самой запчасти. В некоторых случаях замена проводится буквально за 20 минут

В других ситуациях мастера тратят несколько часов. Причем основное время направлено на то, чтобы добраться до помпы и снять ее.

Все это привело к тому, что ценники сильно отличаются, в зависимости от определенных условий и обстоятельств. В одном случае вы заплатите около 1000 рублей. В другом придется заплатить 5-6 тысяч. И это без учета стоимости самой новой помпы для вашего авто.

Запчасти для двигателей 2 генерации (Шкода, Фольксваген, Ауди)

Привожу состав комплекта в качественном не оригинальном (рекомендую к установке) и в оригинальном исполнении.

Двигатель 1.8 — 2.0 TSI — TFSI GEN 2
Наименование OEM номер Количество
Термостат с насосом ОЖ 1.8/2.0 TSI gen.2 PIERBURG 1 7 07152 080 1
Приводной ремень помпы DAYCO 941024 1
Штуцер соединительный Теп/Нас 1.8/2.0 TSI gen.2 06H 121 131 C 1
Кольцо уплотнительное трубок ОЖ радиатора N 907 653 01 2
Кольцо уплотнительное трубок ОЖ насоса 4E0 121 666 2
Кольцо уплотнительное трубки ОЖ насоса WHT 006 407 1
Уплотнительное кольцо ДТОЖ N 903 168 01 1
Антифриз G13 готовый к применению, 1.5 л.2 2 G 013 774 M2 4
Итого цена 17 800 руб.

Цены указаны в 2021 году.1 — В комплект поставки идут уплотнительные кольца (два кольца на патрубки ОЖ и кольцо под датчик ДТОЖ), но лучше поставить оригинальные кольца. 2 — Антифриз разбавленный до −36˚. Дополнительной могут потребоваться: — Защёлка ДТОЖ на термостате 1.8/2.0 TSI (06H 121 142 C) — 1 шт. — Болт крепления шестерни насоса ОЖ 1.8/2.0 TSI (WHT 001 163 B) — 1 шт.

Комплект оригинальных запчастей

Двигатель 1.8 — 2.0 TSI — TFSI GEN 2
Наименование OEM номер Количество
Термостат с насосом ОЖ 1.8/2.0 TSI gen.2 06H 121 026 DN 1
Приводной ремень помпы 06H 121 605 E 1
Штуцер соединительный Теп/Нас 1.8/2.0 TSI gen.2 06H 121 131 C 1
Кольцо уплотнительное трубок ОЖ радиатора N 907 653 01 2
Кольцо уплотнительное трубок ОЖ насоса 4E0 121 666 2
Кольцо уплотнительное трубки ОЖ насоса WHT 006 407 1
Уплотнительное кольцо ДТОЖ N 903 168 01 1
Антифриз G13 готовый к применению, 1.5 л.2 1 G 013 774 M2 4
Итого цена 22 500 руб.

Цены указаны в 2021 году.1 — Антифриз разбавленный до −36˚Дополнительной могут потребоваться: — Защёлка ДТОЖ на термостате 1.8/2.0 TSI (06H 121 142 C) — 1 шт. — Болт крепления шестерни насоса ОЖ 1.8/2.0 TSI (WHT 001 163 B) — 1 шт.

Наиболее часто встречаются неисправности насоса охлаждения двигателя 1.8/2.0 TSI gen.2:

  • Течь антифриза через подшипник вала насоса ОЖ
  • Течь через прокладку помпы и корпуса термостата
  • Течь через прокладку корпуса термостата и блока цилиндров
  • Течь через уплотнительное кольцо термостата
  • Течь через соединительный штуцер.
  • При больших пробегах (>200 т.км) рвётся приводной ремень Поэтому при принятии решения менять всё или по отдельности,стоит учесть эти моменты. Моя рекомендация — менять весь комплект.

В каком случае возможен ремонт помпы

Как правило, автолюбители предпочитают не ремонтировать водяную помпу, а сразу менять её. Это обусловлено как трудностью поиска запасных частей к этому устройству, так и простым прагматизмом: проще и быстрее поменять помпу, чем возиться с её разборкой, сборкой и последующей настройкой. Заниматься ремонтом помпы целесообразно лишь тогда, когда из строя выходит какая-то не слишком ответственная деталь вроде охлаждающего патрубка или уплотнительной прокладки. Патрубок можно подтянуть, а подтекающую прокладку можно посадить на герметик. Во всех остальных случаях замена помпы остаётся наиболее рациональным вариантом, который сэкономит как время, так и нервы автолюбителя.

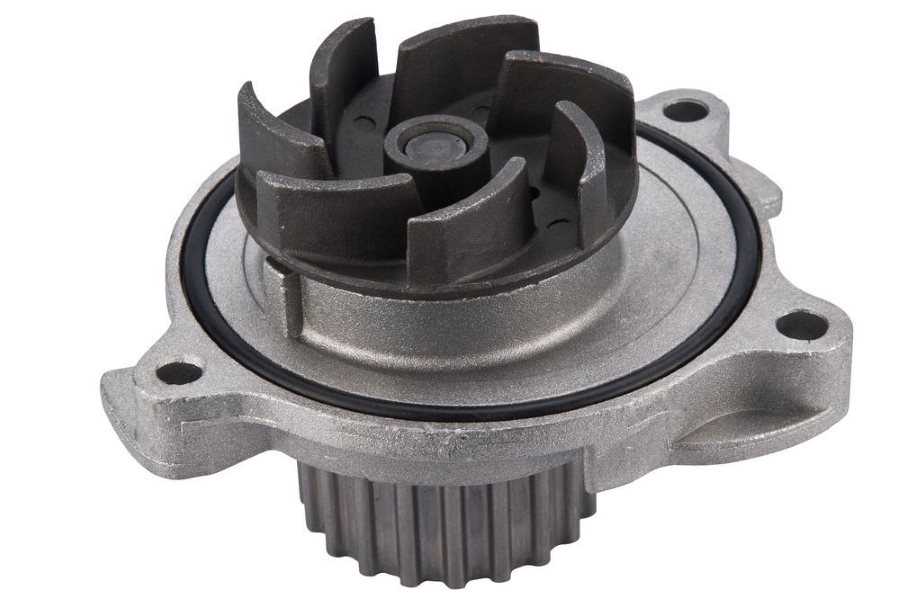

Как работает помпа на Приоре

Для начала нужно определиться что такое помпа. Это насос, перекачивающий охлаждающую жидкость (антифриз), в системе охлаждения «Приоры». Помпа вихревого типа. То есть перемещение жидкости осуществляется быстрым вращением крыльчатки насоса. При её движении антифриз под действием лопастей начинает перемещаться по каналам двигателя, патрубкам и радиаторам. Состоит помпа «Приоры» из следующих деталей:

  1. Корпус.
  2. Вал.
  3. Втулка.
  4. Крыльчатка насоса.
  5. Шестерня привода.

В комплект, имеющийся обычно в продаже, также входит прокладка.

Важно! Обычно прокладка сделана из хорошего пробкового материала, но как показывает практика, увы, очень ненадёжного в этом качестве. При приобретении новой помпы для «Приоры» лучше сразу взять дополнительно прокладку из тонкого картона для замены

В действие, помпа «Приоры» приводится с помощью ремня ГРМ (газораспределительного механизма). Ремень одет на шестерню привода, которая является одной из опорных точек ГРМ.

Неисправности водяного насоса «Приоры» требующие его замены, и их определение

Разделяются три вида поломок этого узла:

  • Механическое повреждение корпуса помпы.
  • Разрушение или проворачивание крыльчатки.
  • Износ втулки или вала.

Первый вариант довольно редкий. Кроме того, он легко определяется сильным подтеканием антифриза из двигателя. Обычно это трещины, образующиеся после сильного удара.

Проблема с крыльчаткой помпы ВАЗ довольно распространённое явление. Первым, и самым неприятным его признаком является неожиданное закипание антифриза. Как определить, что это именно крыльчатка? В расширительный бачок входит патрубок из радиатора отопителя. А на «Приоре-Люкс» из переходника. Он самый тонкий из патрубков бачка. При нормальной работе помпы из него тонкой струйкой постоянно течёт охлаждающая жидкость, при работающем моторе. Если нажать на газ, то ток антифриза усилится. Если же этого нет, значит, помпа не перегоняет жидкость и её нужно менять.

Ну и третий вариант с валом или втулкой. Здесь наличествует неприятный звуковой эффект, который водители называют «помпа засвистела». При появлении этого зудящего свиста, насос нужно обязательно менять. Большая вероятность, что он заклинит и порвёт ремень ГРМ. А это уже серьёзно.

Очень важно! На «Приоре» при обрыве ремня ГРМ происходит удар поршней по системе клапанов. А это очень дорогой ремонт

Поэтому своевременная замена помпы всё-таки намного дешевле.

Чтобы не было никаких недоразумений, нужно сразу уточнить, насос «Приоры» неремонтируемая деталь. Да и стоит она не так дорого, чтобы морочить себе голову.

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

  • Использование низкокачественного антифриза. Около 90%!насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
  • Коррозия. Опять же связано с низкосортным антифризом;
  • Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
  • Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
  • Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Рекомендуем: Снимаем задние сиденья на ВАЗ-2110 со спинкой

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

  • на Калине;
  • ВАЗ 2110;
  • Лада Приора 16 клапанов;
  • ВАЗ 2114;
  • Лада Приора 8 клапанов;
  • ВАЗ 2115;
  • Деу Ланос;
  • Нива Шевроле;
  • Деу Нексия;
  • Лада Гранта;
  • Рено Логан;
  • Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Как проверить исправность помпы на автомобиле

Избежать дорогостоящего ремонта или проблем с постоянным перегревом двигателя позволяет своевременная диагностика помпы. Чтобы ответить на вопрос, как самому проверить работоспособность помпы, рассмотрим способы диагностики на примере отечественных автомобилей ВАЗ (модель 2109, 2110).

Начнем с того, что помпа является своего рода «расходником», который на автомобилях с приводом насоса от ремня ГРМ рекомендуется менять каждые 60 тыс. пройденных километров или 48 месяцев, в зависимости от того, что наступит раньше. Таковы регламентные требования многих автопроизводителей.

Как показывает практика, качественная помпа в среднем служит около 100 тыс. км. По этой причине водители обычно меняют водяной насос не сразу (если нет видимых поводов для замены), а параллельно второй замене приводного ремня газораспределительного механизма (через 100-110 тыс. км), стараясь совместить замену насоса с заменой антифриза.

Простыми словами, хорошая помпа «ходит» столько же, сколько и служат два ремня ГРМ. Стоит также добавить, что использование запчасти или антифриза низкого качества, смешивание различных типов ОЖ и т.п. могут привести к выходу помпы из строя раньше положенного срока. По этой причине помпу желательно регулярно проверять.

Как проверить работу помпы

Проверять водяной насос на автомобиле следует при помощи распространенного способа. Для диагностики на ВАЗ и большом количестве других авто двигатель следует прогреть до выхода на рабочие температуры.

После прогрева требуется рукой пережать верхний патрубок, идущий от радиатора. Если помпа исправна, тогда будет ощущаться создаваемое насосом давление охлаждающей жидкости. Это и есть главный ответ на вопрос, как проверить работает помпа или нет без снятия насоса с автомобиля

Во время такой проверки нужно соблюдать осторожность, так как ОЖ в системе сильно нагревается. Если пульсация жидкости слабая или ее нет, тогда следует перейти к детальному осмотру.
Для проверки нужно снять защитный кожух газораспределительного механизма, что позволит произвести визуальный осмотр

Если уплотнительная резинка (сальник помпы) в области посадочного места начал подтекать, тогда будут видны потеки тосола или антифриз. Также на подтекание и проблемы с насосом укажут отложения вокруг посадочного места, которые могут иметь рыжевато-бурый или сероватый цвет. При их наличии нужно сливать антифриз и снимать помпу для дефектовки и замены.
Если работа двигателя сопровождается характерным «воющим» звуком, тогда проблема может быть в подшипнике помпы. В этом случае насос проверяется на наличие люфта в области вала. Для проверки от руки можно покачать приводную шестерню насоса. В ряде случаев можно заменить изношенный подшипник или сразу поставить новую помпу.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.

Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно

Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.

Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки

Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.

Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.

Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.

Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

Симптомы неисправности

  1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

  1. Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
  2. Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
  3. Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

Выводы

Для того, чтобы убедиться самостоятельно в износе старой помпы и отличии её от новой, просто возьмите старый и новый элемент и прокрутите крыльчатку на них по очереди.

Сравнение работы старой и новой помпы. Проверка на люфт и на лёгкость вращения.

Вы наглядно на своём примере убедитесь в том, что на старом элементе её вращение будет происходить с натягом, когда на новой не потребуется прилагать излишних усилий.

Насос системы охлаждения двигателя автомобиля (водяная помпа) – важный элемент, предотвращающий перегрев силового агрегата. Работа ДВС сопровождается значительным нагревом, поэтому для защиты от перегрева необходима принудительная циркуляция антифриза в системе. Поломка помпы может стать причиной закипания охлаждающей жидкости и выхода из строя двигателя. Сегодня вы узнаете, как проверить состояние помпы, не снимая элемент с двигателя, и что делать в случае обнаружения неисправности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Признаки неисправности помпы на приоре 16 клапанов

Проблемы, возникающие после замены помпы

Существует пара типичных проблем, с которыми может столкнуться автолюбитель, установив на машину новую помпу. Разберём их подробнее.

Шум после замены помпы

Шум после замены помпы может возникать в двух случаях:

  • помпа слишком слабо прикручена, так что возникает биение корпуса помпы о стенки помповой ниши;
  • помпа оказалась бракованной. К сожалению, это не редкость. Помпы от известных производителей часто подделывают (в последнее время этим особенно грешат китайцы). Так что покупать столь ответственную деталь следует только в фирменных магазинах с соответствующими сертификатами.

После замены помпы перестала греть печка

Причин у этой неисправности тоже две:

  • после замены помпы было залито слишком мало охлаждающей жидкости. Решение очевидно: проверить уровень антифриза, а потом долить недостающий объём;
  • крыльчатка помпы по каким-то причинам не вращается. Это может произойти как из-за плохого качества самой помпы, так и из-за плохого антифриза. Например, известны случаи, когда заливаемый в машину антифриз оказывался настолько агрессивен, что стальная крыльчатка буквально растворялась в нём. И хотя вал помпы вращался, никакого давления в системе охлаждения не создавалось, а антифриз не мог попасть в радиатор.

    Крыльчатка водяной помпы, растворённая слишком агрессивным антифизом

Пошаговая инструкция по замене помпы на авто «Лада-Приора» самостоятельно

Необходимо заметить, что заменить водяную помпу на автомобиле «Лада-Приора» нельзя, не осуществив демонтажа генераторного привода двигателя.

Необходимые инструменты

При замене на автомобиле «Лада-Приора» водяной помпы потребуются следующие инструменты:

  • рожковые ключи №o10, №o15, №o17;
  • накидные ключи №o15, №o17;
  • ключ-шестигранник №o5;
  • две отвёртки различного размера;
  • ключ специальной конструкции для осуществления установки натяжного ролика либо съёмник для стопорных колец;
  • ключ Torx T-30, используемый для отворачивания пяти винтов, которыми закреплена передняя верхняя крышка ГРМ привода;
  • лопатка монтажная.

Фотогалерея: набор инструментов для замены водяной помпы на «Приоре»

При установке ремня ГРМ необходимо произвести его натяжение с использованием подобного инструмента

Для демонтажа водяной помпы необходим минимальный набор инструментов

Благодаря данному приспособлению очень удобно фиксировать распредвалы, которые являются довольно хрупкими изделиями

Порядок действий состоит в выполнении следующих операций:

  1. Отсоединяется провод от минусовой клеммы аккумулятора.
    При начале работ отрицательная клемма аккумулятора отсоединяется
  2. Сливается с ЖОС автомобиля используемая охлаждающая жидкость.
    Применяемую ОЖ необходимо с системы охлаждения слить
  3. Для удобной работы можно демонтировать адсорбер (необязательно отключая все его коммуникационные связи).
    Адсорбер и подводные шланги демонтируются для получения лучшего доступа к водяной помпе
  4. На следующем этапе снимается защитный пластиковый кожух двигателя, а также кожух защиты ремня, который приводит в действие газораспределительный механизм (аббревиатура — ГРМ).
    Необходимо произвести демонтаж защитного кожуха двигателя
  5. С помощью домкрата поднимается правая передняя часть авто, вывешивается переднее по ходу движения, правое колесо.
  6. Его необходимо демонтировать для обеспечения доступа к болтам крепления кожуха ремня ГРМ.
    Деталь снимается для получения доступа к водяной помпе
  7. Устанавливается по меткам положение механизма ГРМ (дополнительно, для удобной последующей работы, можно сделать с помощью белой краски свои метки).
    Выставление ГРМ по меткам необходимо для правильной работы двигателя после установки всех демонтированных деталей
  8. Снимаются также ролики, приводные шкивы обоих распределительных валов, защитный кожух ремня ГРМ, для чего необходимо слегка ослабить зажим натяжного ролика.
  9. Снимается ремень ГРМ.
  10. Шестерни обоих распредвалов откручиваются после их предварительного стопорения каким-либо плоским инструментом (при этом делать это нужно аккуратно, чтобы не повредить их зубья).
    Детали снимаются с использованием специального приспособления для получения доступа к водяному насосу
  11. Для демонтажа водяной помпы автомобиля откручиваются крепёжные болты, которые выполнены под ключ-шестигранник с размером №o5.
  12. Необходимо их вывернуть и, постукивая по корпусу помпы, а также используя отвёртку, вставленную в паз, попытаться вытащить водяной насос.
    При работе можно использовать отвёртку
  13. Возможно, будут сливаться остатки ОЖ, поэтому предусматривается какая-либо ёмкость для её сбора (нужно быть осторожным при выполнении этого этапа).
  14. Если на корпусе двигателя осталась приклеенной прокладка помпы, то её нужно извлечь (эта деталь заменяется на новую при последующей установке).
    Место крепления водяной помпы на двигателе

Сборка производится в обратной последовательности.

Монтаж водяной помпы выглядит следующим образом:

  1. Проверяется затяжка винта, который стопорит подшипник, установленный в корпусе ВН.
  2. Винт при необходимости затягивается.
  3. Устанавливается новая помпа таким образом, чтобы номер изделия оказался вверху.
    Помпа устанавливается на своё место
  4. Зажимаются крепёжные болты.
  5. Монтируется кожух из пластика.
  6. Закрепляются оба распредвальных шкива, а также ролики ГРМ.
  7. Надевается по заранее нанесённым меткам зубчатый ГРМ ремень двигателя.
    Выставленный по меткам механизм ГРМ
  8. С помощью колеса проворачивается коленвал двигателя.
  9. Корректируется предусмотренная заводом-изготовителем натяжка, а также положение ремня в пазах шкивов и на роликах.
    Ремень натягивается роликом натяжения с использованием специального ключа
  10. Доливается используемая охлаждающая жидкость.
  11. Подключаются все снятые провода, шланги.
  12. Подсоединяется привод генератора.
    Ремень привода устанавливается на своё место
  13. Запускается двигатель для осуществления проверки.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Проверить Помпу Не Снимая С Двигателя

Проверка насоса на двигателе автомобиля

Насос охлаждения двигателя автомобиля (вода Помпа) является фундаментальным элементом, который предотвращает перегрев устройства. Работа двигателя внутреннего сгорания сопровождается значительным нагревом, для защиты от перегрева требуется принудительная циркуляция антифриза в системе. Повреждение насоса станет обязательным условием для закипания антифриза и неисправности двигателя. Теперь вы можете узнать, как проверить состояние насоса без снятия элемента с двигателя и что делать, если проход неисправен.

Конструкция насоса

Корпус насоса изготовлен из стали или алюминия, а внутри находится вал со шкивом, в котором находится рабочее колесо. Также внутри насоса находятся каналы для подачи и разгрузки антифриза. Вращение рабочего колеса обеспечивает лучшую циркуляцию воды в системе.

А вы читали нашу статью, в чем разница между антифризами разных цветов, можно ли их комбинировать? Информация довольно интересная — http://avtopub.com/antifrizyi-raznyih-tsvetov/

Почти все автомобили установлены насосы, рабочее колесо и корпус которых изготовлены из сплавов различных металлов, к сожалению, также являются пластиковыми рабочими колесами. Расположите насос нормально перед двигателем.

Симптомы отказа насоса системы охлаждения

Вы можете обнаружить проблемы с насосом радиатора по следующим признакам:

  • запах антифриза в салоне;
  • посторонние звуки во время работы двигателя, особенно когда педаль акселератора нажата;
  • появление пятен от замерзания под автомобилем после парковки;
  • падение уровня охлаждающей жидкости в баке;
  • перегрев двигателя (стрелка на панели исчезает в красноватой области).

Проверка состояния водяного насоса

Осмотреть насос в машине не так уж и сложно. Сначала двигатель должен быть прогрет до рабочей температуры. В результате сделайте следующее:

  1. Рукой протолкните верхнюю трубу к выходу радиатора. С насосом вы почувствуете давление, которое он оказывает. Будьте осторожны при выполнении этой задачи, так как температура антифриза обычно составляет 90 ° C и является простой. Если антифриз системы не пульсирует или пульсация практически отсутствует, проведите более подробный тест.
  2. Необходимо снять защиту механизма синхронизации и визуально осмотреть насос. На выходе отображаются вены от замерзания, которые вызывают повреждение уплотнения. Кроме того, отложения серого цвета появляются как признаки дефектов насоса, так как он также называется красноватым в своем местоположении. Тогда надо будет подробно взлетать.
  3. Если во время работы двигателя слышен звук неисправного подшипника, необходимо проверить насос для свободной игры в области вала. Просто стряхните привод насоса. При всем «вылеченном» явном изменении подшипника.

Возможные неисправности водяного насоса (помпы).

  • Износ ремня привода водяного насоса;
  • Повреждение крыльчатки водяного насоса;
  • Износ подшипника водяного насоса;
  • Утечка охлаждающей жидкости.

Как определить неисправность водяного насоса?

Для того, чтобы определить неисправность водяного насоса необходимо следовать рекомендациям по диагностике водяного насоса.

Перегрев двигателя это один из признаков неисправности водяного насоса. Перегрев двигателя может возникатьпри повреждении крыльчатки водяного насоса, при износе приводного ремня и утечках охлаждающей жидкости из системы охлаждения. Нормальная температура двигателя составляет 90 градусов Цельсия, поэтому надо следить за стрелкой индикатора температуры охлаждающей жидкости.

Одним из основных признаков неисправности водяного насоса является повышенный шум работы помпы и чрезмерный запах смазочной и охлаждающей жидкости.

Одной из причин повышенного шума работы и неисправности водяного насоса может быть износ подшипника, поэтому необходимо измерить люфт подшипника водяного насоса.

Проведите осмотр системы охлаждения на утечки охлаждающей жидкости

Обратите внимание, есть ли потеки охлаждающей жидкости под машиной после длительной стоянки.. «По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км

пробега».

«По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км. пробега».

Утечки водяного насоса.

Утечки охлаждающей жидкости водяного насоса приводят к вымыванию смазки из-под подшипника, что вызывает последующее его разрушение.

Шумит водяной насос?

Шум водяного насоса говорит о его скором выходе из строя

Обратите на это должное внимание, так как от работы водяного насоса зависит состояние двигателя автомобиля. При перегреве двигателя, его износ повышается в разы, поэтому с ремонтом водяного насоса тянуть не надо.

Почему шумит водяной насос?

  • Изношен подшипник водяного насоса;
  • Не правильная установка крыльчатки.

Почему возникают поломки водяного насоса?

  • Поломка водяного насоса может возникнуть вследствие долговременной нагрузки двигателя, эксплуатация автомобиля в горных местах, в пробках и сложных климатических условиях.
  • Поломки водяного насоса могут возникать, вследствие использования не качественной охлаждающей жидкости и загрязнения системы охлаждения.

После того как вы определили неисправность водяного насоса можно отремонтировать водяной насос — технология ремонта водяного насоса.

Проверка состояния водяного насоса

Проверять помпу на автомобиле не так уж и сложно. Сначала необходимо прогреть двигатель, чтобы он достиг рабочей температуры. После этого выполните следующие действия:

  1. Пережмите рукой верхний патрубок на выходе радиатора. При рабочей помпе вы почувствуете давление, которое она создает. В ходе выполнения этой задачи будьте осторожны, поскольку температура охлаждающей жидкости обычно равна 90°С и больше. Если антифриз в системе не пульсирует или же пульсация почти не ощущается, выполните более детальную проверку.
  2. Необходимо снять защиту механизма ГРМ и осмотреть помпу визуально. Иногда сразу видны потеки охлаждающей жидкости, которые может вызвать повреждённое уплотнение. Кроме этого, признаками неисправностей насоса могут быть отложения сероватого или рыжего цвета в зоне его расположения. В таком случае деталь придётся снимать.
  3. Если во время работы мотора слышен характерный звук неисправного подшипника, необходимо проверить помпу на наличие люфта в районе вала. Просто покачайте шестерню привода помпы. Иногда всё «лечится» банальной заменой подшипника.

Как определить необходимость замены помпы

Водяной насос(помпа) может выйти из строя по двум основным причинам — износ подшипника или сальника. При износе подшипника будет слышен отчетливый гул, который и является признаком того, чтобы подшипник гудит и такую помпу нужно менять. Если во время не произвести замену помпы с неисправным подшипником это может привести к ее заклиниванию.

Второй причиной неисправности помпы является течь из под сальника. Если вы заметили, что у вас стал уходить антифриз или тосол, одна из причин как раз таки в помпе. Проверьте, нет ли подтеков жидкости в том месте, где располагается помпа.

Если есть, скорее всего помпа потекла. В этом случае эксплуатация автомобиля не желательна, но возможна при условии того, что вам придется постоянно доливать охлаждающую жидкость.

Еще одним признаком неисправности помпы является износ ремня ГРМ.  При разбитом подшипнике, помпа может слегка «гулять» , что и вызовет подъедание ремня, и как следствие ремень грм может порвать и тогда придется столкнуться с капиталкой мотора, так как клапана загнет.

С завода устанавливается оригинальная помпа ТЗА 21126-1307010-75. Стоимость помпы на данный момент от 800 руб и выше, в зависимости от региона. Если по каким-то причинам вы не сможете найти помпу ТЗА, можно выбрать водяной насос других производителей.

Помпы для 16 кл мотора

  • LUZAR LWP 0127
  • FENOX HB1005P1
  • HOFER HF033024
  • ЛАДА ИМИДЖ 21126130701082
  • СОАТЭ (Ст.Оскол) 021126-1307010
  • LUZAR LWP 01274 TURBO-2

Все указанные выше помпы предназначены для 16 клапанного мотора.

При выборе помпы советуем приобретать качественный аналог, либо оригинальную помпу, чтобы не пришлось через 20-30 тыс км пробега снова менять ее.

На 8 клапанный мотор устанавливается оригинальная помпа ТЗА 2109-1307010-75. Ее стоимость составляет от 900 руб и выше. Предлагается так же несколько видов аналогов, по более низким ценам.

Помпы для 8 кл мотора

  • HOFER HF 033031
  • OberKRAFT KT 059346
  • АМТ-Миасс AM2109-1307010
  • ЛАДА ИМИДЖ 21114130701082
  • LUZAR LWP 0108

Выбирайте помпу не только по отзывам знакомых, но и смотря на качество и стоимость водяного насоса. Остерегайтесь подделки, так как сейчас поддельных запчастей достаточно много.

Рекомендации по подбору и замене помпы

При выборе помпы приобретайте обязательно ту, которая подходит для вашего мотора. Помпа для 16 клапанного двигателя не подойдет для 8 клапанного. Отличие в замене водяного насоса в том,что на 8 клапанном моторе 1 шкив, а на 16 клапанном 2 шкива. . Кстати из этой статьи вы можете узнать как заменить топливный насос на Ладе Приоре.

Инструкция по самостоятельной замене помпы на 16 кл моторе

Прежде чем приступить к снятию помпы, потребуется слить охлаждающую жидкость. Находим сливную пробку, подставляем емкость объемом около 4 литров и сливаем.

  • После того как слили жидкость снимаем верхнюю декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей.
  • Теперь необходимо выставить метки ГРМ, чтобы при сборе не ошибиться с выставлением зажигания.

Далее откручиваем шкивы. Чтобы шкив не проворачивался включаем 5 передачу и нажимаем на тормоз. Теперь шкив будет неподвижен, можно смело откручивать его. Болты шкивов откручиваем с помощью накидного ключа на 17.

  1. Если у вас автомобиль с кондиционером, необходимо с помощью накидного ключа на 13 мм открутить кронштейн для ролика-натяжителя ремня генератора и кондиционера с гуром.

Следующий шаг это снятие шкива коленвала. Для этого снимаем правое переднее колесо и грязезащитные щитки. Далее опять включаем 5 передачу и нажимаем на тормоз. Шкив будет зафиксирован и его можно смело откручивать. Снимаем шкив и ремень ГРМ.

  • Далее откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Откручиваем 6 болтов крепления помпы, аккуратно поддеваем ее отверткой и вытаскиваем ее.  При установке новой помпы, необходимо промазать тонким слоем герметика прокладку и закрутить помпу на место. Далее производим сборку в обратной последовательности, учитывая метки ГРМ.

Замена помпы на 8 клапанном моторе

В отличии от 16 клапанного, на 8 клапанном моторе замена значительно проще. Однако все равно придется снимать ремень ГРМ, а так же сливать охлаждающую жидкость.

Стоимость замены

Далеко не все берутся за водяной насос своими руками, если тот подлежит обязательной замене. Они предпочитают обращаться в сервисные центры или просто какие-то мастерские гаражного типа, где расценки обычно ниже.

Важно учесть, что стоимость замены напрямую зависит от марки автомобиля, модели и доступности самой запчасти. В некоторых случаях замена проводится буквально за 20 минут

В других ситуациях мастера тратят несколько часов. Причем основное время направлено на то, чтобы добраться до помпы и снять ее.

Все это привело к тому, что ценники сильно отличаются, в зависимости от определенных условий и обстоятельств. В одном случае вы заплатите около 1000 рублей. В другом придется заплатить 5-6 тысяч. И это без учета стоимости самой новой помпы для вашего авто.

Запчасти для двигателей 2 генерации (Шкода, Фольксваген, Ауди)

Привожу состав комплекта в качественном не оригинальном (рекомендую к установке) и в оригинальном исполнении.

Двигатель 1.8 — 2.0 TSI — TFSI GEN 2
Наименование OEM номер Количество
Термостат с насосом ОЖ 1.8/2.0 TSI gen.2 PIERBURG 1 7 07152 080 1
Приводной ремень помпы DAYCO 941024 1
Штуцер соединительный Теп/Нас 1.8/2.0 TSI gen.2 06H 121 131 C 1
Кольцо уплотнительное трубок ОЖ радиатора N 907 653 01 2
Кольцо уплотнительное трубок ОЖ насоса 4E0 121 666 2
Кольцо уплотнительное трубки ОЖ насоса WHT 006 407 1
Уплотнительное кольцо ДТОЖ N 903 168 01 1
Антифриз G13 готовый к применению, 1.5 л.2 2 G 013 774 M2 4
Итого цена 17 800 руб.

Цены указаны в 2021 году.1 — В комплект поставки идут уплотнительные кольца (два кольца на патрубки ОЖ и кольцо под датчик ДТОЖ), но лучше поставить оригинальные кольца. 2 — Антифриз разбавленный до −36˚. Дополнительной могут потребоваться: — Защёлка ДТОЖ на термостате 1.8/2.0 TSI (06H 121 142 C) — 1 шт. — Болт крепления шестерни насоса ОЖ 1.8/2.0 TSI (WHT 001 163 B) — 1 шт.

Комплект оригинальных запчастей

Двигатель 1.8 — 2.0 TSI — TFSI GEN 2
Наименование OEM номер Количество
Термостат с насосом ОЖ 1.8/2.0 TSI gen.2 06H 121 026 DN 1
Приводной ремень помпы 06H 121 605 E 1
Штуцер соединительный Теп/Нас 1.8/2.0 TSI gen.2 06H 121 131 C 1
Кольцо уплотнительное трубок ОЖ радиатора N 907 653 01 2
Кольцо уплотнительное трубок ОЖ насоса 4E0 121 666 2
Кольцо уплотнительное трубки ОЖ насоса WHT 006 407 1
Уплотнительное кольцо ДТОЖ N 903 168 01 1
Антифриз G13 готовый к применению, 1.5 л.2 1 G 013 774 M2 4
Итого цена 22 500 руб.

Цены указаны в 2021 году.1 — Антифриз разбавленный до −36˚Дополнительной могут потребоваться: — Защёлка ДТОЖ на термостате 1.8/2.0 TSI (06H 121 142 C) — 1 шт. — Болт крепления шестерни насоса ОЖ 1.8/2.0 TSI (WHT 001 163 B) — 1 шт.

Наиболее часто встречаются неисправности насоса охлаждения двигателя 1.8/2.0 TSI gen.2:

  • Течь антифриза через подшипник вала насоса ОЖ
  • Течь через прокладку помпы и корпуса термостата
  • Течь через прокладку корпуса термостата и блока цилиндров
  • Течь через уплотнительное кольцо термостата
  • Течь через соединительный штуцер.
  • При больших пробегах (>200 т.км) рвётся приводной ремень Поэтому при принятии решения менять всё или по отдельности,стоит учесть эти моменты. Моя рекомендация — менять весь комплект.

В каком случае возможен ремонт помпы

Как правило, автолюбители предпочитают не ремонтировать водяную помпу, а сразу менять её. Это обусловлено как трудностью поиска запасных частей к этому устройству, так и простым прагматизмом: проще и быстрее поменять помпу, чем возиться с её разборкой, сборкой и последующей настройкой. Заниматься ремонтом помпы целесообразно лишь тогда, когда из строя выходит какая-то не слишком ответственная деталь вроде охлаждающего патрубка или уплотнительной прокладки. Патрубок можно подтянуть, а подтекающую прокладку можно посадить на герметик. Во всех остальных случаях замена помпы остаётся наиболее рациональным вариантом, который сэкономит как время, так и нервы автолюбителя.

Как работает помпа на Приоре

Для начала нужно определиться что такое помпа. Это насос, перекачивающий охлаждающую жидкость (антифриз), в системе охлаждения «Приоры». Помпа вихревого типа. То есть перемещение жидкости осуществляется быстрым вращением крыльчатки насоса. При её движении антифриз под действием лопастей начинает перемещаться по каналам двигателя, патрубкам и радиаторам. Состоит помпа «Приоры» из следующих деталей:

  1. Корпус.
  2. Вал.
  3. Втулка.
  4. Крыльчатка насоса.
  5. Шестерня привода.

В комплект, имеющийся обычно в продаже, также входит прокладка.

Важно! Обычно прокладка сделана из хорошего пробкового материала, но как показывает практика, увы, очень ненадёжного в этом качестве. При приобретении новой помпы для «Приоры» лучше сразу взять дополнительно прокладку из тонкого картона для замены

В действие, помпа «Приоры» приводится с помощью ремня ГРМ (газораспределительного механизма). Ремень одет на шестерню привода, которая является одной из опорных точек ГРМ.

Неисправности водяного насоса «Приоры» требующие его замены, и их определение

Разделяются три вида поломок этого узла:

  • Механическое повреждение корпуса помпы.
  • Разрушение или проворачивание крыльчатки.
  • Износ втулки или вала.

Первый вариант довольно редкий. Кроме того, он легко определяется сильным подтеканием антифриза из двигателя. Обычно это трещины, образующиеся после сильного удара.

Проблема с крыльчаткой помпы ВАЗ довольно распространённое явление. Первым, и самым неприятным его признаком является неожиданное закипание антифриза. Как определить, что это именно крыльчатка? В расширительный бачок входит патрубок из радиатора отопителя. А на «Приоре-Люкс» из переходника. Он самый тонкий из патрубков бачка. При нормальной работе помпы из него тонкой струйкой постоянно течёт охлаждающая жидкость, при работающем моторе. Если нажать на газ, то ток антифриза усилится. Если же этого нет, значит, помпа не перегоняет жидкость и её нужно менять.

Ну и третий вариант с валом или втулкой. Здесь наличествует неприятный звуковой эффект, который водители называют «помпа засвистела». При появлении этого зудящего свиста, насос нужно обязательно менять. Большая вероятность, что он заклинит и порвёт ремень ГРМ. А это уже серьёзно.

Очень важно! На «Приоре» при обрыве ремня ГРМ происходит удар поршней по системе клапанов. А это очень дорогой ремонт

Поэтому своевременная замена помпы всё-таки намного дешевле.

Чтобы не было никаких недоразумений, нужно сразу уточнить, насос «Приоры» неремонтируемая деталь. Да и стоит она не так дорого, чтобы морочить себе голову.

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

  • Использование низкокачественного антифриза. Около 90%!насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
  • Коррозия. Опять же связано с низкосортным антифризом;
  • Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
  • Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
  • Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Рекомендуем: Снимаем задние сиденья на ВАЗ-2110 со спинкой

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

  • на Калине;
  • ВАЗ 2110;
  • Лада Приора 16 клапанов;
  • ВАЗ 2114;
  • Лада Приора 8 клапанов;
  • ВАЗ 2115;
  • Деу Ланос;
  • Нива Шевроле;
  • Деу Нексия;
  • Лада Гранта;
  • Рено Логан;
  • Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Как проверить исправность помпы на автомобиле

Избежать дорогостоящего ремонта или проблем с постоянным перегревом двигателя позволяет своевременная диагностика помпы. Чтобы ответить на вопрос, как самому проверить работоспособность помпы, рассмотрим способы диагностики на примере отечественных автомобилей ВАЗ (модель 2109, 2110).

Начнем с того, что помпа является своего рода «расходником», который на автомобилях с приводом насоса от ремня ГРМ рекомендуется менять каждые 60 тыс. пройденных километров или 48 месяцев, в зависимости от того, что наступит раньше. Таковы регламентные требования многих автопроизводителей.

Как показывает практика, качественная помпа в среднем служит около 100 тыс. км. По этой причине водители обычно меняют водяной насос не сразу (если нет видимых поводов для замены), а параллельно второй замене приводного ремня газораспределительного механизма (через 100-110 тыс. км), стараясь совместить замену насоса с заменой антифриза.

Простыми словами, хорошая помпа «ходит» столько же, сколько и служат два ремня ГРМ. Стоит также добавить, что использование запчасти или антифриза низкого качества, смешивание различных типов ОЖ и т.п. могут привести к выходу помпы из строя раньше положенного срока. По этой причине помпу желательно регулярно проверять.

Как проверить работу помпы

Проверять водяной насос на автомобиле следует при помощи распространенного способа. Для диагностики на ВАЗ и большом количестве других авто двигатель следует прогреть до выхода на рабочие температуры.

После прогрева требуется рукой пережать верхний патрубок, идущий от радиатора. Если помпа исправна, тогда будет ощущаться создаваемое насосом давление охлаждающей жидкости. Это и есть главный ответ на вопрос, как проверить работает помпа или нет без снятия насоса с автомобиля

Во время такой проверки нужно соблюдать осторожность, так как ОЖ в системе сильно нагревается. Если пульсация жидкости слабая или ее нет, тогда следует перейти к детальному осмотру.
Для проверки нужно снять защитный кожух газораспределительного механизма, что позволит произвести визуальный осмотр

Если уплотнительная резинка (сальник помпы) в области посадочного места начал подтекать, тогда будут видны потеки тосола или антифриз. Также на подтекание и проблемы с насосом укажут отложения вокруг посадочного места, которые могут иметь рыжевато-бурый или сероватый цвет. При их наличии нужно сливать антифриз и снимать помпу для дефектовки и замены.
Если работа двигателя сопровождается характерным «воющим» звуком, тогда проблема может быть в подшипнике помпы. В этом случае насос проверяется на наличие люфта в области вала. Для проверки от руки можно покачать приводную шестерню насоса. В ряде случаев можно заменить изношенный подшипник или сразу поставить новую помпу.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.

Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно

Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.

Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки

Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.

Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.

Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.

Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

Симптомы неисправности

  1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

  1. Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
  2. Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
  3. Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

Выводы

Для того, чтобы убедиться самостоятельно в износе старой помпы и отличии её от новой, просто возьмите старый и новый элемент и прокрутите крыльчатку на них по очереди.

Сравнение работы старой и новой помпы. Проверка на люфт и на лёгкость вращения.

Вы наглядно на своём примере убедитесь в том, что на старом элементе её вращение будет происходить с натягом, когда на новой не потребуется прилагать излишних усилий.

Насос системы охлаждения двигателя автомобиля (водяная помпа) – важный элемент, предотвращающий перегрев силового агрегата. Работа ДВС сопровождается значительным нагревом, поэтому для защиты от перегрева необходима принудительная циркуляция антифриза в системе. Поломка помпы может стать причиной закипания охлаждающей жидкости и выхода из строя двигателя. Сегодня вы узнаете, как проверить состояние помпы, не снимая элемент с двигателя, и что делать в случае обнаружения неисправности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
