Замена ремня привода агрегатов Лачетти
- 34 9 28k
- 261 1 255k
На Chevrolet Lacetti установлен единственный ремень привода вспомогательных агрегатов (РВА) приводящий в действие: генератор, компрессор кондиционера, насос ГУР.
Необходимость в замене навесного ремня привода возникает, когда на его поверхности образовались мелкие разрывы, трещины, потёртости. Регламентом же предусматривается проверка этого ручейкового ремня на ТО 6.
Какой ремень генератора подходит на Лачетти
Оригинальный ремень для Шевроле Лачетти имеет каталожный номер 6PK1873. Цена приблизительно 1100 рублей.
Многие автомагазины продают такие аналоги: Dayco 6PK1873, Gates 6PK1873, Contitech 6PK1873, LYNXauto 6PK1873. Цена данных ремней будет в пределах от 510 до 780 рублей. Ремень от Amd с кодом товара AMD.BL162 может идти в составе комплекта, и его цена составит 300 рублей.
Сопутствующие запчасти для замены: оригинальный натяжной ролик General Motors, код товара 96966707, цена 1500 рублей. Полноценной заменой можно считать ролик от Gates T38376 – цена 1700 рублей. Если есть желание сэкономить, можно приобрести натяжные ролики от других производителей, например: Pmc PSCC003, Optimal 0N1532S, Caffaro 26300. Диапазон цен на данную продукцию варьируется от 300 до 800 рублей.
Цены актуальны на осень 2017-го года для Москвы и области.
Замена ремня привода на Лачетти своими руками
- Устанавливаем автомобиль на ровную поверхность.
- Включаем четвёртую скорость.
- Чтобы удобней было демонтировать РВА, вынимаем воздушный фильтр.
- Домкратом подымаем правую переднюю сторону авто.
- В случае необходимости замены РВА, демонтируем колесо.
- С помощью ключа на «8» откручиваем два болта бокового крепления правого локера.
- Крестообразной отвёрткой отвинчиваем фиксатор пистона, а плоской отвёрткой извлекаем пистон.
- Таким же образом отвинчиваем два пистона передней правой стороны щитка защиты двигателя и извлекаем его.
- В случае снятие навесного ремня генератора и других агрегатов осуществляется не для замены, то необходимо пометить направление вращения маркером. А при установке обратно не менять его.
- С помощью ключа «на 14» по часовой стрелке проворачиваем натяжное устройство РВА, ослабляем его натяжение и извлекаем его со шкива коленвала.
- Далее снимаем приводной ремень с остальных шкивов.
- Проверяем наличие люфта и присутствие заедания на натяжных роликах, шкиве генератора и компрессора кондиционера. При необходимости производим замену.
- Устанавливаем новый ремень.
- Проверяем его натяжение.
- Собираем все демонтированные ранее детали в обратной последовательности.
Инструменты и материалы, необходимые для работы:
- ключи на «8», на «14»;
- домкрат;
- баллонный ключ;
- отвертки плоская и крестообразная;
- маркер;
- новый ремень и его натяжитель.
Проводим замену ремня привода на Шевроле Лачетти.
Замена ремня вспомогательных агрегатов Лачетти своими руками
Снимаем корпус воздушного фильтра. На этом подробно останавливаться не буду, там ничего хитрого нет.
Теперь наблюдаем головку болта натяжного ролика
Одеваем на головку этого болта накидной ключ на 14 мм…
…и поворачиваем ролик натяжителя по часовой стрелке, ослабляя натяжение ремня. Если ключ короткий, тогда можно воспользоваться трубкой, подходящего диаметра, одев её на ключ
Если ключ короткий, тогда можно воспользоваться трубкой, подходящего диаметра
Когда натяжение ремня уменьшится, его можно снять со шкивов и демонтировать с автомобиля.
Также желательно снять натяжной ролик для проверки, а ещё лучше его просто заменить новым. Для этого необходимо полностью выкрутить болт, который его держит и снять ролик с двигателя.
Как видим ролик имеет износ рабочей поверхности, хотя подшипники ещё «живые». Поэтому меняем его на новый
Износ ролика натяжителя ремня
Монтируем новый ролик на место. Будет немного неудобно наживить болт, но от этого никуда не денешься.
Одеваем новый ремень на шкивы, следя за тем, чтобы он встал без перекосов и строго по ручейкам на шкивах. Затягиваем ролик и заводим двигатель для проверки. Если всё нормально, тогда устанавливаем корпус воздушного фильтра на место.
Вот и всё, ремень поменян.
Кстати, желательно сразу проверить состояние ремня ГРМ.
Берегите себя и удачи на дорогах!
Замена ремня вспомогательных агрегатов Лачетти : 21 комментарий
Андрей, добрый день. Я так понимаю замена была только ролика (без кронштейна-натяжителя). Как показал себя ролик данной фирмы? Это он — Optimal 0-N1532S?
Добрый день, Дмитрий. Да, это ролик Optimal 0-N1532S и менялся без натяжителя. До сих пор трудится и не доставляет проблем. Три раза по дереву
Андрей, для машин без кондея там есть ведь еще и обводной ролик? и именно он быстрее выходит из строя на таких аппаратах. Не подскажешь его артикул?
Дмитрий, да. Там кронштейн стоит и паразитный ролик вместо шкива компрессора 96183113
Спасибо андрей, а то мне говорят привези к ремню 2 ролика а я сначало и понять не могу почему два сюда
Андрей, А как он снимается вообще, там сверху подлезешь? Просто открутить и новый поставить или заморочки какие есть в этом действии, подскажи пожалуйста. Даже нигде инфы нет и видел чтобы их меняли. Видать очень мало без кондея машина
Да, без кондея это редкость. Подлезть можно. Бывает болт слизуется и тогда придётся снимать и кронштейн. По-моему он на трёх болтах крепится. В общем, если ключи нормальные и не разбитые, то проблем не должно возникнуть
Приветствую Андрей есть вопрос. Знаю что многие при замене ролика натяжного ГРМ дополнителтно набивают смазки в подшипник. Нужно ли это делать вообще и в частности с роликами ремня доп.оборудования ?
Приветствую, Дмитрий. Лично я против этого. Любой уважающий себя производитель закладывает строго необходимое количество смазки. Набивать подшипник под завязку смазкой нельзя! Можно только подшипники, работающие на низких оборотах. Если подшипник заполнен смазкой только на 30%, то это значит так нужно, а не потому что производитель экономит Избыток смазки приводит к быстрому износу подшипника на высоких оборотах, механическим потерям, перегреву подшипника и разрушению уплотнений подшипника.
Я в принципе так и думал. Спасибо Андрей. Всегда есть у кого спросить дельный совет таким чайникам как я,))))
Дмитрий, Андрей на много компетентней в данном вопросе, и я всегда делаю так как делал он и запчасти стараюсь использовать по его совету, но хочу рассказать как было у меня. После покупки авто Приобрел комплект ГРМ INA, но так как установленный комплект ГРМ был еще в отличном состоянии решил повременить с заменой. Все в новом комплекте было замечательно. Пролежал он у меня в гараже около года. Пришла пора менять. Достаю натяжной ролик ГРМ, прокручиваю и слышу шелест. В помощь интернет. Многие пишут про замену смазки. Думаю проверю. Не мог новый подшипник выйти из строя лежа на полке. Аккуратно вскрыл крышку, а там смазки не 30%, а максимум 3 % и вся «дубовая». Поэтому пришлось ее вымывать и набивать новую. НО НЕ ПОД ЗАВЯЗКУ. МАХ на 30% от свободного пространства. При первом запуске двигателя около 0,5 % выдавило, что аккуратно было удалено ветошью. Для страховки смазал аналогично паразитный ролик и ролит вспомогательных агрегатов. Пробег пока около 5000 км.
Приветствую Андрей подскажи ролик вместо шкива компрессора 96183113 про который ты мне писал выше должен же быть с ручейками? Потому как при заказе по этому артиклю дэу мне пришел ролик без них, гладкий, как натяжителя .Я еще не смотрел какой там у меня поэтому в недоумении.
Как Натянуть Ремень Генератора На Шевроле Лачетти
Конструкция каждого современного автомобиля предсказывает наличие блока генератора. Целью данного устройства является подача питания всем потребителям напряжения, а одной из его основных частей является ремень. Из этого материала вы можете узнать, как меняется ремень генератора Lanos или Laketti и как часто его нужно менять.
Время замены ремня должно быть указано в руководстве по обслуживанию каждого автомобиля, будь то Chevrolet Aveo или Chevrolet Lanos. В случае с Лакеттом этот показатель составляет 50 тысяч километров, но этот период относительный. Как показывает практика, износ ремня генератора (WG) по разным причинам может произойти раньше, но бывает и то, что даже при пробеге автомобиля на 100 тысяч километров состояние ремня хорошее.
Если ремень пристегнут на автомобиле Cruz или Lacetti, у автомобилиста возникнут следующие симптомы:
- Когда они движутся из-под капота, слышны странные свистящие звуки, как правило, они появляются, когда нагрузка на борт слишком высока. А именно, если в драйвере установлены габаритные огни, оптика, радиоприемник, плита и т. Д. D. Кроме того, при нажатии педали акселератора может возникнуть свист.
- Натяжение ремня ослабляется, как правило, из-за его натяжения или выхода из строя натяжного ролика. Если так, то нужно будет изменить не только рабочую группу, но и само видео.
- Для визуальной диагностики состояния на РГ видимый износ, а именно трещины и небольшие разрывы, расслоение конструкции.
- Свист может возникнуть при запуске устройства. Когда потребители энергии активированы, частота вращения двигателя может увеличиться. Свет может быть тусклым, и при нажатии на педаль акселератора яркость фары возвращается к желаемой.
- На приборной панели может появиться индикатор, предупреждающий водителя о низком заряде батареи. При этом состояние зарядки аккумулятора может быть нормальным.
READ Замена Крестовины Рулевого Вала Nissan Теана J32
замена ремня генератора на лачетти шевроле.
Производить ремонт генератора метод замены ремня очень прост, потому что вы можете выполнить эту задачу по критериям гаража. Вам понадобится стандартный настольный инструмент, а именно отвертка, набор ключей, а также домкрат и специальный поршневой съемник. Последний можно взять напрокат за любые 100. Если вы носили подшипник ролика или генератора, эти элементы также необходимо будет заменить, поэтому приобретайте их заранее.
Процедура изменения выглядит следующим образом:
Сначала нужно открыть капот и отсоединить аккумулятор. отсоединить от него отрицательный вывод.
Используйте гаечный ключ, чтобы ослабить болты, которые крепят переднее правое колесо. Когда вы сделаете это, вам нужно будет поднять переднюю часть автомобиля, а затем вам нужно поместить опоры под автомобиль. Это должно быть сделано в обязательном порядке, потому что с этой катушкой вы гарантируете свою безопасность в процессе ремонта. Затем садитесь за руль и установите рычаг переключения передач на четвертую передачу.
Зажмите под капотом и удалите винты, которые крепят воздушный фильтр. Корпус устройства должен быть отодвинут в сторону, это обеспечит регулярный доступ к устройству, а также к ролику. Делая это, вы можете полностью открутить колесные болты и снять его.
Затем приступите к демонтажу правого щитка, расположенного рядом с двигателем. Открутите передние крепежные винты с помощью гаечного ключа, затем с помощью отвертки снимите поршень. Снятие поршня наиболее удобно с съемником. Точно так же вам нужно будет разобрать два поршня впереди. Затем сам щит можно снять, чтобы вы могли получить доступ к видео.
Используйте соответствующий гаечный ключ для вращения винта, который фиксирует натяжной ролик по часовой стрелке. Это уменьшит напряжение WG.
Тогда сама планка может быть удалена. Сначала его снимают со шкива коленвала, а затем и с других шкивов. На этом же шаге оцените состояние натяжного ролика. этот элемент должен вращаться без проблем, если так, его не нужно заменять. Если ролик поврежден или вращается с перерывами, его следует заменить.
Теперь все, что вам нужно сделать, это создать новую рабочую группу. С помощью винта, который крепит ролик, ремень натягивается
Обратите внимание, что WG не следует тянуть, так как он может сломаться. Процедура сборки всех остальных компонентов выполняется в обратном порядке.
READ Как открутить шкив генератора ВАЗ 2110
Как заменить ремень на шевроле авео, шевроле авео 2 | замена ремня | В КАЧЕСТВЕ?
На примере российского джипа мы предлагаем вам ознакомиться с процессом замены блока генератора и WP своими руками (создатель видео. ремонтный канал Chevy Niva).
Источник
В каких случаях необходима замена?
Поврежденный РГ для авто
В сервисном мануале к каждому авто, будь то Шевроле Авео или Шевроле Ланос, должны быть отмечены сроки замены ремешка. В случае с Лачетти этот показатель составляет 50 тысяч км пробега, однако данный срок — относительный. Как показывает практика, износ ремня генератора (РГ) по различным причинам может произойти раньше, но бывает и такое, что даже при пробеге автомобиля 100 тысяч км состояние ремешка отличное.
Если в автомобиле Круз или Лачетти ремешок износился, автовладелец столкнется с такими симптомами:
- При движении из-под капота стали доноситься нехарактерные звуки свиста, как правило, они проявляются при повышенной нагрузке на бортовую сеть. В частности, если водитель включает габаритное освещение, оптику, автомагнитолу, печку и т.д. Также свист может проявляться при нажатии на педаль газа.
- Ослабла натяжка ремешка, обычно это связано с его растяжением или выходом из строя натяжного ролика. Если это так, то нужно будет менять не только РГ, но и сам ролик.
- При визуальной диагностике состояния на РГ могут быть замечены следи износа, в частности, трещины и маленькие разрывы, расслоение структуры.
- Свист может проявляться и при запуске силового агрегата. При активации потребителей энергии обороты двигателя могут увеличиться. Может быть такое, что осветительные приборы стали светить тускло, а при нажатии на педаль газа яркость фар возобновляется до необходимой.
- На приборной панели может появиться индикатор, предупреждающий водителя о падении заряда аккумуляторной батареи. При этом состояние заряда АКБ может быть нормальное.
Какой ремень генератора подходит на Лачетти
Оригинальный ремень для Шевроле Лачетти имеет каталожный номер 6PK1873. Цена приблизительно 1100 рублей.
Многие автомагазины продают такие аналоги: Dayco 6PK1873, Gates 6PK1873, Contitech 6PK1873, LYNXauto 6PK1873. Цена данных ремней будет в пределах от 510 до 780 рублей. Ремень от Amd с кодом товара AMD.BL162 может идти в составе комплекта, и его цена составит 300 рублей.
Сопутствующие запчасти для замены: оригинальный натяжной ролик General Motors, код товара 96966707, цена 1500 рублей. Полноценной заменой можно считать ролик от Gates T38376 – цена 1700 рублей. Если есть желание сэкономить, можно приобрести натяжные ролики от других производителей, например: Pmc PSCC003, Optimal 0N1532S, Caffaro 26300. Диапазон цен на данную продукцию варьируется от 300 до 800 рублей.
Цены актуальны на осень 2017-го года для Москвы и области.
Номера запчастей
Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.
Ремень
В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.
Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.
У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.
Оригинал
Выпускается компанией General Motors под артикулами 96183108.
| Производитель | Артикул | Средняя цена |
| Для 1.4-1.6 | ||
| General Motors | 96183108 | 1293 |
| Для 1.8 | ||
| General Motors | 96309968 | 1338 |
Аналоги
| Производитель | Артикул | Средняя цена |
| ДЛЯ 1.4-1.6 | ||
| ACDELCO | 6K739 | 2127 |
| AE | MVB1875R6 | 1791 |
| AMD | AMDBL162 | 452 |
| AMIWA | 2905019 | 711 |
| AYWI | AW2130318 | 577 |
| BANDO | 6PK1875 | 1245 |
| BLUE PRINT | AD06R1870 | 730 |
| BOSCH | 1987946077 | 624 |
| BRAVE | BRTB19 | 369 |
| CONTITECH | 6PK1873 | 902 |
| DAYCO | 6PK1873 | 642 |
| DONGIL | 6PK1875 | 612 |
| FINWHALE | BP6PK1873 | 728 |
| FLENNOR | 6PK1873 | 800 |
| FRANCECAR | FCR6PK1875 | 600 |
| GATES | 6PK1873 | 845 |
| GLOBELT | 6PK1873 | 634 |
| GRAND PRIX | 6PK1873 | 380 |
| HUTCHINSON | 1870K6 | 691 |
| JAPANPARTS | DV6PK1875 | 1547 |
| KLAXCAR FRANCE | 6PK1875 | 614 |
| LYNX | 6PK1873 | 530 |
| MANDO | 6PK1875 | 721 |
| METZGER | 6PK1873 | 1068 |
| MEYLE | 500061870 | 571 |
| MILES | AD15003 | 465 |
| MITSUBOSHI | 6PK1875 | 954 |
| NEKO | 6PK1880 | 565 |
| OPTIBELT | 6PK1870 | 1237 |
| POSCO DAEWOO | 96183108 | 861 |
| QUINTON HAZELL | QBR61875 | 450 |
| RIB TOP | 6PK1870 | 665 |
| SCT | 6R435 | 429 |
| SKF | VKMV6PK1875 | 1003 |
| STELLOX | 601873SX | 418 |
| TRIXET | T9092 | 870 |
| TRUCKTEC AUTOMOTIVE | 819074 | 650 |
| TSN | 1014351873 | 426 |
| UNICORN | CEBC006 | 424 |
| Производитель | Артикул | Средняя цена |
| Для 1.8 | ||
| AE | MVB1885R6 | 578 |
| BANDO | 6PK1890 | 952 |
| BLUE PRINT | AD06R1892 | 786 |
| BOSCH | 1987947955 | 581 |
| CONTITECH | 6PK1893 | 764 |
| DAYCO | 6PK1890 | 631 |
| DONGIL | 6PK1892 | 553 |
| FINWHALE | BP6PK1893 | 598 |
| FLENNOR | 6PK1893 | 772 |
| GATES | 6PK1893 | 979 |
| GLOBELT | 6PK1893 | 625 |
| GRAND PRIX | 6PK1892 | 407 |
| HUTCHINSON | 1892K6 | 656 |
| JAPANPARTS | DV6PK1890 | 1350 |
| KROSS | KG5301754 | 480 |
| LYNX | 6PK1893 | 603 |
| MANDO | 6PK1892 | 577 |
| METZGER | 6PK1890 | 1130 |
| MEYLE | 500061893 | 640 |
| MILES | AD15233 | 478 |
| MITSUBOSHI | 6PK1890 | 944 |
| NSP | NSP0196309968 | 323 |
| OPTIBELT | 6PK1890 | 628 |
| PARTS MALL | PVC016 | 494 |
| QML | VB0705 | 406 |
| RIB TOP | 6PK1890 | 672 |
| SK ENCAR T7 | 6PK1892 | 465 |
| SKF | VKMV6PK1892 | 1639 |
| TRISCAN | 8640601893 | 1431 |
| TSN | 10159 | 305 |
Натяжной ролик
В зависимости от объема установленного двигателя в «Шевроле Лачетти» используются 2 вида роликов. Они различаются диаметром и выпускаются под следующими каталожными номерами:
- для двигателей объемом 1,4 и 1,6 литра — 96349976;
- для двигателей объемом 1,8 литра — 96435138, 96459042.
Ролики делаются из пластика или стали. Предпочтительнее устанавливать металлические запчасти, так как пластиковые быстро выходят из строя.
Оригинал
Компания General Motors производит ролики только в сборе с натяжителем.
- 96349976 — 3700 рублей;
- 96435138 — 2700 рублей.
Аналоги
| Производитель | Артикул | Средняя цена |
| Для машин с двигателем 1,4 и 1,6 л | ||
| LYNauto | PB-5207 | 614 |
| Patron | PT60014 | 515 |
| Profit | 1014-4011 | 460 |
| Ролик в сборе с натяжителем | ||
| Gates | T38376 | 1970 |
| Febi | 31214 | 2450 |
| LYNauto | PT-3010 | 1400 |
| SNR | GA353.66 | 2540 |
| SWAG | 89 93 1214 | 2600 |
| Torque | KR5062 | 1100 |
| Для машин с двигателем 1,8л | ||
| BSG | BSG 65-615-004 | 300 |
| Caffaro | 60-00, 01-94 | 510 |
| Denckermann | P222001 | 780 |
| Jp Group | 1218302300 | 920 |
| LYNauto | PB-5336 | 680 |
| Maxgear | 54-0241 | 870 |
| Optimal | 0-N1422S | 1100 |
| Ролик в сборе с натяжителем | ||
| BSG | BSG 65-615-014 | 1600 |
| Febi | 19285 | 3500 |
| Jp Group | 1218200100 | 1820 |
| LYNauto | PT-3031 | 2000 |
| Mapco | 23793 | 1890 |
| Maxgear | 54-0036 | 3300 |
| Metalcaucho | 5091 | 1800 |
| SKF | VKM 35009 | 2800 |
| SNR | GA353.56 | 2600 |
| Torque | KR5055 | 1260 |
Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов. — Шторки TROKOT в 10 раз лучше тонировки! — Более 55 000 автомобилистов России выбрали именно эти шторки! — Ставятся за 10 секунд, снимаются за 3 секунды!
Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти
При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.
Важно! Натяжение ремня необходимо производить или проверять только на не прогретом теплом двигателе и при совмещении всех меток (на коленчатом валу и распредвалах). Если метки не совместить, тогда указатель натяжного устройства будет установлен не корректно
Фраза “теплый двигатель” означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов.
Если, например, меняете при температуре -5 градусов, тогда необходимо оставить небольшой недотяг. Если на холодном двигателе (низкой температуре окружающего воздуха) сразу установить необходимое натяжение, то после прогрева мотора могут наблюдаться посторонние шумы в механизме привода грм.
Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм).

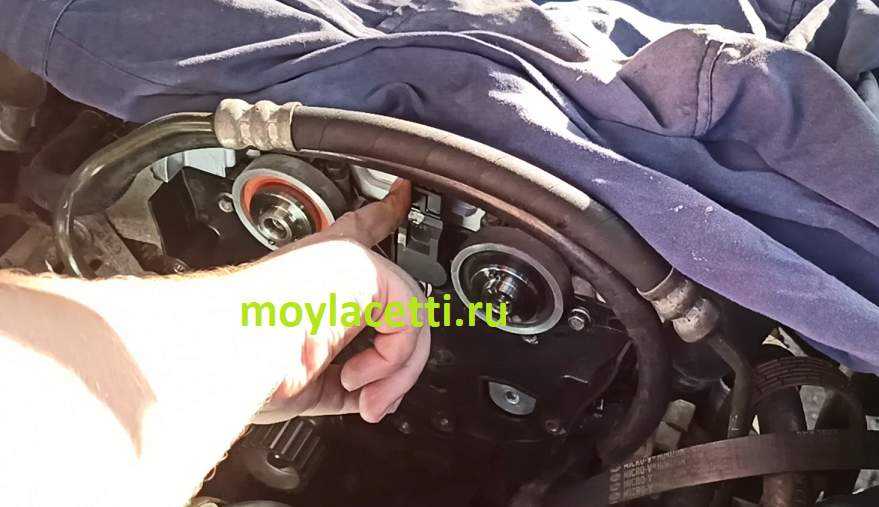

1. Снимаем ремень привода вспомогательных агрегатов,
2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала
3.Снимаем шкив, а болт заворачиваем обратно
4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.
При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

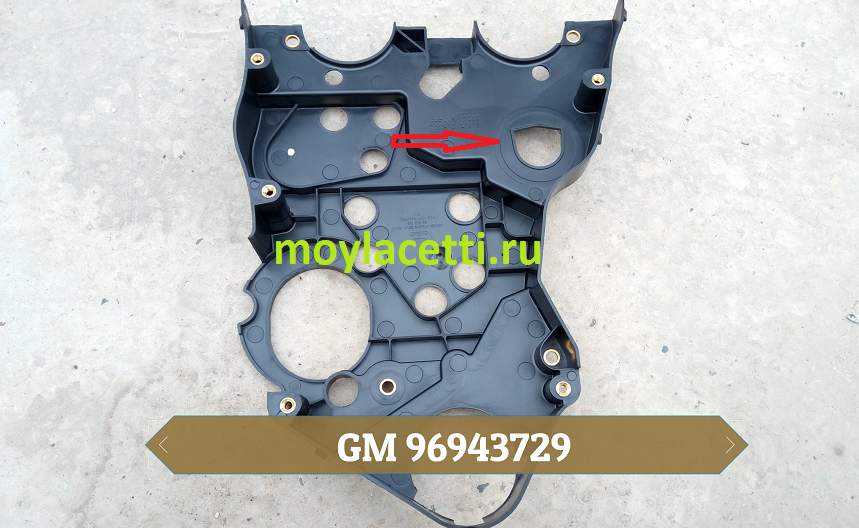

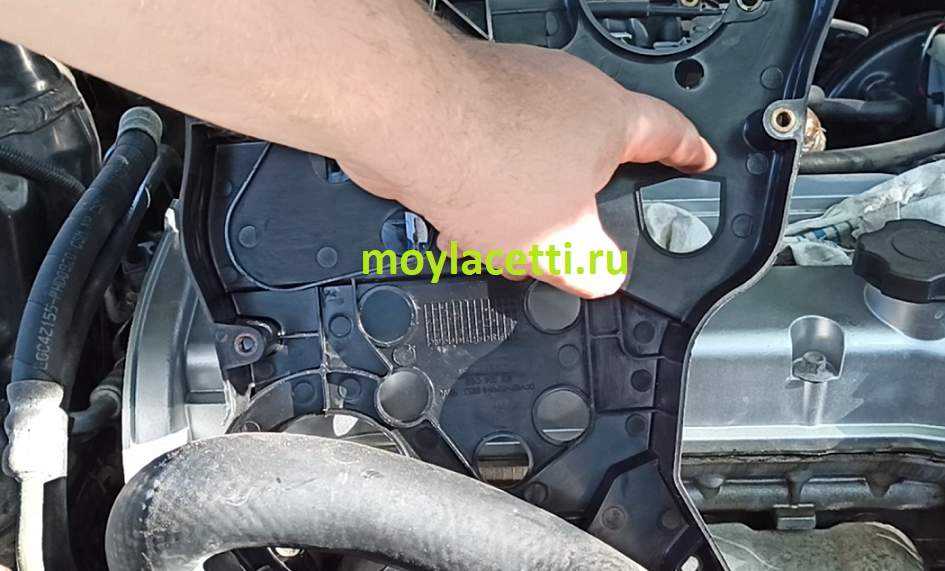

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.
6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.
7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).
8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).
Выполняемые далее операции необходимы для снятия ремня привода ГРМ.
9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.
10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.
11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его
Снимаем ремень привода ГРМ со всех зубчатых шкивов.
12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.
13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.
14
Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала
После установки ремня привода ГРМ, регулируем его натяжение (см. выше).
Самостоятельная замена
Для самостоятельного снятия изношенных и установки новых деталей потребуется стандартный набор инструментов и базовый навык обращения с ним.
Замена ремня
Процедура замены ремня генератора по времени занимает 30 минут. Перед работой предпочтительнее поставить автомобиль на смотровую яму, так как вытащить ремень можно только снизу.
Для замены потребуются:
- торцевые головки на 10, 12, 14 мм;
- крестообразная отвертка.
Инструкция по замене ремня
Порядок действий следующий:
- Поставить автомобиль над смотровой ямой. Заблокировать колеса стояночным тормозом.
- Снять правый грязезащитный щиток: вывернуть крестообразной отверткой 2 пластиковых пистона. Они находятся рядом с радиатором. Вывернуть головкой на 10 2 болта, фиксирующих щиток на лонжероне.
- Ослабить крестообразной отверткой хомут, крепящий гофрированный шланг к корпусу воздушного фильтра.
- Открутить головкой на 10 болт крепления корпуса фильтра к кронштейну чашки брызговика двигателя.
- Открутить головкой на 12 болт крепления корпуса к лонжерону.
- Снять корпус, вынув его из патрубка резонатора.
- Ослабить натяжение ремня, повернув ролик по часовой стрелке с помощью головки на 14.
- Снять ремень генератора.
- Установить новую деталь на шкивы. Дополнительно натягивать ее не нужно — для этого в конструкции присутствует автоматический натяжитель.
- Установить детали в обратном порядке.
Замена ролика натяжителя
Согласно инструкции по ремонту замена ролика натяжителя ремня генератора занимает 50 минут.
Для замены потребуются:
- смотровая яма;
- торцевые головки/ключи на 10, 12, 14 мм;
- крестообразная отвертка.
Инструкция по замене ролика
Порядок замены ролика натяжителя на «Шевроле Лачетти» следующий:
- Выполнить шаги № 1—8 из предыдущего алгоритма.
- Открутить головкой на 14 болт, крепящий ролик к натяжителю.
- Вынуть болт с пластиковой шайбой и снять ролик. Если требуется заменить автоматический натяжитель, то нужно отвернуть 2 болта сверху и снизу снимаемой детали ключом и головкой на 14.
- Установить детали в обратном порядке.
Номера запчастей
Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.
Ремень
В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.
Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.
У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.
Оригинал
Выпускается компанией General Motors под артикулами 96183108.
| Производитель | Артикул | Средняя цена |
| Для 1.4-1.6 | ||
| General Motors | 96183108 | 1293 |
| Для 1.8 | ||
| General Motors | 96309968 | 1338 |
Аналоги
| Производитель | Артикул | Средняя цена |
| ДЛЯ 1.4-1.6 | ||
| ACDELCO | 6K739 | 2127 |
| AE | MVB1875R6 | 1791 |
| AMD | AMDBL162 | 452 |
| AMIWA | 2905019 | 711 |
| AYWI | AW2130318 | 577 |
| BANDO | 6PK1875 | 1245 |
| BLUE PRINT | AD06R1870 | 730 |
| BOSCH | 1987946077 | 624 |
| BRAVE | BRTB19 | 369 |
| CONTITECH | 6PK1873 | 902 |
| DAYCO | 6PK1873 | 642 |
| DONGIL | 6PK1875 | 612 |
| FINWHALE | BP6PK1873 | 728 |
| FLENNOR | 6PK1873 | 800 |
| FRANCECAR | FCR6PK1875 | 600 |
| GATES | 6PK1873 | 845 |
| GLOBELT | 6PK1873 | 634 |
| GRAND PRIX | 6PK1873 | 380 |
| HUTCHINSON | 1870K6 | 691 |
| JAPANPARTS | DV6PK1875 | 1547 |
| KLAXCAR FRANCE | 6PK1875 | 614 |
| LYNX | 6PK1873 | 530 |
| MANDO | 6PK1875 | 721 |
| METZGER | 6PK1873 | 1068 |
| MEYLE | 500061870 | 571 |
| MILES | AD15003 | 465 |
| MITSUBOSHI | 6PK1875 | 954 |
| NEKO | 6PK1880 | 565 |
| OPTIBELT | 6PK1870 | 1237 |
| POSCO DAEWOO | 96183108 | 861 |
| QUINTON HAZELL | QBR61875 | 450 |
| RIB TOP | 6PK1870 | 665 |
| SCT | 6R435 | 429 |
| SKF | VKMV6PK1875 | 1003 |
| STELLOX | 601873SX | 418 |
| TRIXET | T9092 | 870 |
| TRUCKTEC AUTOMOTIVE | 819074 | 650 |
| TSN | 1014351873 | 426 |
| UNICORN | CEBC006 | 424 |
| Производитель | Артикул | Средняя цена |
| Для 1.8 | ||
| AE | MVB1885R6 | 578 |
| BANDO | 6PK1890 | 952 |
| BLUE PRINT | AD06R1892 | 786 |
| BOSCH | 1987947955 | 581 |
| CONTITECH | 6PK1893 | 764 |
| DAYCO | 6PK1890 | 631 |
| DONGIL | 6PK1892 | 553 |
| FINWHALE | BP6PK1893 | 598 |
| FLENNOR | 6PK1893 | 772 |
| GATES | 6PK1893 | 979 |
| GLOBELT | 6PK1893 | 625 |
| GRAND PRIX | 6PK1892 | 407 |
| HUTCHINSON | 1892K6 | 656 |
| JAPANPARTS | DV6PK1890 | 1350 |
| KROSS | KG5301754 | 480 |
| LYNX | 6PK1893 | 603 |
| MANDO | 6PK1892 | 577 |
| METZGER | 6PK1890 | 1130 |
| MEYLE | 500061893 | 640 |
| MILES | AD15233 | 478 |
| MITSUBOSHI | 6PK1890 | 944 |
| NSP | NSP0196309968 | 323 |
| OPTIBELT | 6PK1890 | 628 |
| PARTS MALL | PVC016 | 494 |
| QML | VB0705 | 406 |
| RIB TOP | 6PK1890 | 672 |
| SK ENCAR T7 | 6PK1892 | 465 |
| SKF | VKMV6PK1892 | 1639 |
| TRISCAN | 8640601893 | 1431 |
| TSN | 10159 | 305 |
Натяжной ролик
В зависимости от объема установленного двигателя в «Шевроле Лачетти» используются 2 вида роликов. Они различаются диаметром и выпускаются под следующими каталожными номерами:
- для двигателей объемом 1,4 и 1,6 литра — 96349976;
- для двигателей объемом 1,8 литра — 96435138, 96459042.
Ролики делаются из пластика или стали. Предпочтительнее устанавливать металлические запчасти, так как пластиковые быстро выходят из строя.
Оригинал
Компания General Motors производит ролики только в сборе с натяжителем.
- 96349976 — 3700 рублей;
- 96435138 — 2700 рублей.
Аналоги
| Производитель | Артикул | Средняя цена |
| Для машин с двигателем 1,4 и 1,6 л | ||
| LYNauto | PB-5207 | 614 |
| Patron | PT60014 | 515 |
| Profit | 1014-4011 | 460 |
| Ролик в сборе с натяжителем | ||
| Gates | T38376 | 1970 |
| Febi | 31214 | 2450 |
| LYNauto | PT-3010 | 1400 |
| SNR | GA353.66 | 2540 |
| SWAG | 89 93 1214 | 2600 |
| Torque | KR5062 | 1100 |
| Для машин с двигателем 1,8л | ||
| BSG | BSG 65-615-004 | 300 |
| Caffaro | 60-00, 01-94 | 510 |
| Denckermann | P222001 | 780 |
| Jp Group | 1218302300 | 920 |
| LYNauto | PB-5336 | 680 |
| Maxgear | 54-0241 | 870 |
| Optimal | 0-N1422S | 1100 |
| Ролик в сборе с натяжителем | ||
| BSG | BSG 65-615-014 | 1600 |
| Febi | 19285 | 3500 |
| Jp Group | 1218200100 | 1820 |
| LYNauto | PT-3031 | 2000 |
| Mapco | 23793 | 1890 |
| Maxgear | 54-0036 | 3300 |
| Metalcaucho | 5091 | 1800 |
| SKF | VKM 35009 | 2800 |
| SNR | GA353.56 | 2600 |
| Torque | KR5055 | 1260 |
Тонировка будущего! Каркасные шторки TROKOT – приватность вашего автомобиля с защитой от солнца и штрафов. – Шторки TROKOT в 10 раз лучше тонировки! – Более 55 000 автомобилистов России выбрали именно эти шторки! – Ставятся за 10 секунд, снимаются за 3 секунды!
Задний кожух ГРМ Лачетти
Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика
Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.
Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:
1. Оставить все как есть и слушать посторонние шумы
2. Установить кожух нового образца. В нем уже есть проточка под ролик
3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха
Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего
Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.
Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо
Генератор Chevrolet Lacetti: чем комплектуется автомобиль?
Шевроле Лачетти выпускается с генераторами, выдающими напряжение в 12 Вольт. Сила тока устройств зависит от мощности двигателя и варьируется в пределах 65-105 Ампер. Оборудование производится с параметрами, совместимыми под евро размер.
| Артикул | Совместимость по объему двигателя, л | Совместимость по типу кузова | Совместимость по году выпуска авто | Примерная стоимость, руб. |
| 4516022 | 1.8 | Универсал | 2003-2013 | 3300 |
| 4510794 | 1.6 | Универсал | 2005-2013 | 3100 |
| 4178186 | 1.8 | Седан | 2008-2012 | 3300 |
| 4037426 | 1.4, 1.6 | Седан | 2008-2012 | 2900 |
| 4568048 | 1.6 | Хэтчбек | 2003-2013 | 3200 |
| 1523240 | 1.8 | Хэтчбек | 2009-2013 | 3500 |
Какой приводной ремень лучше выбрать для Шевроле Лачетти?
Для Шевроле Лаччети существуют разные виды ремней известных производителей:
- Meyle;
- Contitech;
- Gates;
- SWAG;
- Febi.
Официальные дилеры Шевроле рекомендуют устанавливать приводной расходник фирмы Gates.
Преимущества приводного ремня Gates:
- Длительный срок работы под высокими нагрузками;
- Не деформируется при резких перепадах температуры;
- Качественный материал обеспечивает точное натяжение;
- Замена этого ремня осуществляется раз в 60 тысяч километров пробега.
Производитель Шевроле рекомендует оригинальный ремень. Маркировка — GM 96183108 Belt 6PK 1875.
Преимущества расходника с маркировкой GM 96183108 Belt 6PK 1875:
- Имеет автоматическое натяжение;
- Имеет индикатор износа.
Неправильно натянутый приводной ремень приводит к повышенному расходу энергии аккумулятора. Уже спустя неделю такой неисправности и активном использовании транспортного средства аккумулятор сядет, количество вольт достигнет минимальной отметки: не больше 10В. Низкое напряжение будет недостаточно для запуска двигателя.
Замена ремня приводного в Лачетти осуществляется согласно нижеописанной инструкции.
