Реверс двигателя при помощи кнопки ПНВ

В широком смысле реверс означает изменение движения ротора в обратную сторону относительного его обычного старта. Отметим, что это довольно важная функция, которая является необходимой в подавляющем большинстве систем. Осуществить реверс можно в электродвигателе любого типа, как асинхронного, работающего от переменного тока, так и для мотора на постоянном токе.

Поскольку асинхронные двигатели, в том числе и однофазные, применяются в большинстве сфер деятельности и даже в бытовых приборах, реверс является необходимой функцией для выполнения базовых механических действий. Ярким примером могут служить грузоподъёмные механизмы, которым нужно двигаться во всех направлениях, разнообразные запорные устройства формата “открыть-закрыть” и подобные исполнительные конструкции. Для них необходимость в реверсе ротора является постоянной, поскольку его движение в обоих направлениях является базовой функцией, без которой они не смогут выполнять свои обязанности.

Временный реверс применяется не так часто, и обычно нужен в аварийных ситуациях. Например, асинхронные двигатели, установленные в конвейерах, на эскалаторах и в насосах работают строго в одну сторону. Однако если механизм сломался или заедает, включается реверс, позволяющий остановить или обратить работу системы.

Также реверс используется для резкого и быстрого торможения электродвигателя. В обычных случаях ротор продолжает вращаться даже после отключения механизма от сети, поскольку набранная за время работы инерция тратится очень неохотно. Таким образом мотор работает и после отключения сети, что в ряде случаев крайне нежелательно. Кратковременный запуск реверса создаёт противонаправленную силу, поглощающую инерцию, в результате чего ротор удаётся остановить гораздо быстрее, чем он прекратил вращаться естественным способом. В профессиональной среде такой тормоз называется противовключением.

Ремень генераторной установки на ВАЗ 2107

Автомобиль ВАЗ 2107 выпускался в период с 1982 по 2012 год. Первоначально модель оснащалась гладким ремнём для привода (старый образец). С течением времени «семёрка» неоднократно модифицировалась и в конце 1990-х генератор стал работать с ремнём нового образца, имеющим зубцы.

Конструкторские номера и размеры ремней указываются в эксплуатационной книжке на автомобиль:

• 2101–1308020 (гладкая поверхность), размеры — 10,0х8,0х944,0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10,7х8,0х944,0 мм.

Как натянуть ремень на генератор

От правильной натяжки ремня на шкив прежде всего зависит работа генератора, а также водяного насоса. Поэтому нельзя пренебрегать существующими правилами. Ремень устанавливается и натягивается в следующем порядке.

1. Установить собранный генератор на место, слегка закрутив фиксирующие гайки.
2. Взять монтировку и зафиксировать ею зазор между корпусом генератора и помпы.
3. Надеть на шкив ремень.
4. Не ослабляя давления монтировки, натягивать ремень на шкив.
5. Закрутить верхнюю гайку крепления генератора до упора.
6. Проверить степень натяжения ремня — резина не должна провисать, но и нельзя допустить сильной натяжки.
7. Закрутить нижнюю гайку крепления генератора.

Видео: как натянуть ремень генератора

Проверка степени натяжения выполняется двумя пальцами. Нужно нажать на свободную часть ремня и измерить его прогиб. Оптимальный прогиб составляет 1–1,5 сантиметра.

Таким образом, можно говорить о том, что самостоятельное обслуживание генератора на ВАЗ 2107 вполне возможно и не относится к разряду невыполнимых задач

Важно соблюдать рекомендации и алгоритмы той или иной работы, чтобы качественно провести ремонт или диагностику. Однако если есть сомнения в своих умениях и навыках, всегда можно обратиться за помощью к профессионалам

Источник

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

READ Свап газ 3110 с 402 на 406 как подключить реле стартера

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Реверс конденсаторного двигателя

Из-за особенностей механизма, конденсаторный движок подключает реверс только при наличии конденсаторов. Если исключить их из системы, мотор будет включаться, но запуска не произойдёт, так как не генерируется достаточная для старта сила.

Первая схема включает конденсатор, установленный в цепи питания пусковой обмотки. Имея отличный старт, такой механизм сильно проседает в мощности, которая оказывается ниже номинальной. Вторая схема подключения действует обратным образом — подключая конденсатор в цепь рабочей обмотки, вы получаете сравнительно тяжёлый старт, но рабочие характеристики остаются на высоком уровне. Таким образом обе схемы находят своё применение в разных условиях — первая нужна для устройств с тяжёлым пуском, а вторая в устройствах, которым жизненно необходимо рабочие характеристики.

Третий вариант предусматривает установку сразу двух конденсаторов. Чаще всего выбирают именно этот вариант, поскольку он берёт лучшее от обеих схем — отличный старт и приличные рабочие характеристик, но взамен требует более тщательной настройки, регулярного техобслуживания и специальной кнопки ПНВС. При работе активными остаются обе обмотки, и пусковая, и рабочая, причём первая даже при отключении продолжает работать через конденсатор.

Ключевым моментом в реализации реверса при помощи конденсаторов — их правильный выбор. Чтобы правильно рассчитать их характеристики, специалисты используют сложную формулу с несколькими переменными. Однако на практике всё оказывается проще, если соблюдать пару рекомендаций:

• для рабочего конденсатора следует выбирать характеристики в районе 70-80 мкФ на 1 кВт полной мощности двигателя;
• для пускового конденсатора такие показатели должны быть в 2, а то и 3 раза выше;
• напряжение конденсатора должно превосходить напряжение сети минимум в полтора раза. Например, для стандартной однофазной сети в 220 В следует подобрать ёмкость в 330, 380 В или больше.

Отметим, что на рынке электроники присутствуют специализированные конденсаторы, изначально рассчитанные под старт. Они имеют соответствующую маркировку и обеспечивают плавный пуск.

Изменение оборотов асинхронного двигателя. Разбор способов регулирования

Благодаря своей простоте исполнения, относительной дешевизне и надежности трехфазные двигатели широко используются в хозяйстве и производстве. Во многих исполнительных механизмах применяют всевозможные типы асинхронных двигателей . Для широкого спектра применения АД, необходимо изменять и регулировать скорость вращения вала двигателя. Регулировка скорости АД производят несколькими способами. Их мы сейчас и рассмотрим.

1. Механические регулирование. Путем изменения передаточного числа в редукторах.
2. Электрическое регулирование. Изменением нескольких параметров питающего напряжения.

Рассмотрим электрическое изменение скорости АД, как более точный и распространённый способ регулирования.

Управление электрическими параметрами позволяет производить плавный запуск двигателя, поддерживать заданные параметры скорости или момента асинхронного мотора.

От чего зависит в какую строну будет крутиться стартер?

Направление вращения ротора зависит от направления тока в обмотках ротора или направления магнитного поля, в котором вращается ротор. Направление тока зависит от расположения щеток относительно коллектора, а направление магнитного поля зависит от расположения обмоток возбуждения или расположения магнитной системы.

Для стартеров с магнитной системой возбуждения направление вращения определяется только расположением магнитов в корпусе.

Если перепутать корпуса, которые очень похожи, то стартер соберется. Направление тока в роторе останется прежним, так как положение щеточного узла не меняется, а направление магнитного поля изменится на противоположное, поэтому стартер начнет крутиться в другую сторону, и будет полное впечатление, что неисправен бендикс (он крутится в направлении своего свободного хода).

(Поставил новый бендикс, а все равно прокручивает)

Расположение магнитов в корпусе стартера

Все рассуждения справедливы и для стартеров с электромагнитными обмотками.

Реверсивное включение двигателей постоянного тока

Наиболее просто осуществить реверс двигателя постоянного тока, у которого статор с постоянными магнитами. Достаточно изменить полярность питания, чтобы ротор начал вращаться в обратную сторону.

Сложнее осуществить реверсирование мотора с электромагнитным возбуждением (последовательным, параллельным). Если просто поменять полярность питающего напряжения, то направление вращения ротора не изменится. Чтобы изменить направление вращения, достаточно поменять полярность только в обмотке возбуждения или только на щетках ротора.

Для осуществления реверса двигателей большой мощности полярность следует менять на якоре. Разрыв обмотки возбуждения на работающем моторе может привести к неисправности, т.к. возникающая ЭДС имеет повышенное напряжение, которое способно повредить изоляцию обмоток. Что приведет к выходу электродвигателя из строя.

Для осуществления обратного направления вращения ротора применяют мостовые схемы на реле, контакторах или транзисторах. В последнем случае можно и регулировать скорость вращения.

На рисунке представлена схема на транзисторах. В качестве иллюстрации работы транзисторы заменены контактами переключателя. Аналогично выполняются мостовые схемы не на биполярных, а на полевых транзисторах.

КПД такой схемы значительно выше, чем на транзисторах. Управление осуществляется микроконтроллером или простыми логическими схемами, предотвращающими одновременную подачу сигналов.

Как поменять полярность на электродвигателе

Если вы уже подключили асинхронный электродвигатель по схеме, предусматривающей одностороннее вращение, но возникла необходимость реверса, перед вами встает вопрос: как поменять полярность на электродвигателе? Существуют несколько способов изменения направления вращения двигателя.

Переподключаем рабочую обмотку

Для этого можно вскрыть корпус, достать и перевернуть намотку, затем вернуть крышки на место. Но есть более эргономичный вариант, при котором вам не придется разбирать агрегат – достаточно переподключить контакты, которые выходят наружу (это работает только в том случае, если выведены 4 контакта). Итак, от вас требуется:

• Отключить двигатель.
• Определить, какая пара выводов соответствует началу и концу рабочей обмотки (вторая пара принадлежит пусковой обмотке и в данный момент вам не нужна).
• Перекинуть фазу с начального конца обмотки на конечный, а ноль – с конечного конца на начальный (либо наоборот).

В результате этих действий ротор станет вращаться в противоположную сторону, что вам и требовалось.

Переподключаем пусковую намотку

Ваши действия аналогичны тем, что описаны в предыдущем варианте, только местами меняются начало и конец пусковой обмотки. Это также можно сделать, не прибегая к вскрытию корпуса. Сначала выясните, какая пара проводов соответствует началу и концу пусковой обмотки. Затем подключите начало рабочей обмотки к началу пусковой обмотки (которая до этого была подключена к пускозарядному конденсатору), а емкость подключите к концу пусковой обмотки.

Таким образом начало и конец пусковой обмотки меняются местами, что изменяет направление вращения двигателя.

Меняем пусковую обмотку на рабочую или рабочую на пусковую

Во многих моделях моторов наружу выходят только 3 вывода. Это сделано для того, чтобы обезопасить агрегат от поломки, вызванной вмешательством в его работу. Но и в этом случае вы можете заставить двигатель вращаться в другую сторону при соблюдении следующих условий:

• Длина и площадь поперечного сечения рабочей и пусковой обмоток должны быть одинаковыми.
• Провода выполнены из одного и того же материала.

Эти данные влияют на сопротивление, которое должно оставаться постоянным. При смене полярности в случае, если длина или площадь сечения проводов не совпадают, сопротивление пусковой намотки станет таким же, как было у рабочей (или наоборот). Это будет препятствовать запуску мотора.

Имейте в виду, КПД электродвигателя снизится, а его эксплуатация в рабочем режиме должна быть непродолжительной, иначе неизбежен перегрев агрегата с последующим выходом из строя.

Чтобы сделать реверс, не разбирая устройство, вам необходимо:

• Снять конденсатор с начального вывода пусковой обмотки.
• Подсоединить его к конечному выводу рабочей обмотки.
• Пустить отводки от обоих этих выводов и фазы.

При такой схеме для вращения двигателя в одну сторону (например, по часовой стрелке) следует подключить фазу к отводку конца рабочей обмотки. Для вращения ротора в противоположную сторону нужно перекинуть фазный провод на отводок начала пусковой обмотки. Соединять и разъединять провода можно вручную, но лучше использовать ключ.

Если предусматривается продолжительный рабочий период мотора, этим способом пользоваться не следует. Вскройте корпус двигателя и осуществите переподключение способом, описанным в первом или втором пунктах. В этом случае КПД агрегата не снизится.

Всех этих манипуляций можно избежать, если изначально при подключении электродвигателя предусмотреть возможность реверсирования и установить кнопочный пост переключения.

Изменение скорости АД с короткозамкнутым ротором

Существует несколько способов:

1. Управление вращением за счет изменения электромагнитного поля статора: частотное регулирование и изменение числа пар полюсов.

1. Изменение скольжения электромотора за счет уменьшения или увеличения напряжения (может применяться для АД с фазным ротором).

Частотное регулирование

В данном случае регулировка производится с помощью подключенного к двигателю устройства для преобразования частоты. Для этого применяются мощные тиристорные преобразователи. Процесс частотного регулирования можно рассмотреть на примере формулы ЭДС трансформатора:

Данное выражение означает, что для сохранения постоянного магнитного потока, означающего сохранение перегрузочной способности электромотора, следует одновременно с преобразованием частоты корректировать и уровень питающего напряжения. Если сохраняется выражение, вычисленное по формуле:

то это означает, что критический момент не изменен. А механические характеристики соответствуют рисунку ниже, если вы не понимаете, что значат эти характеристики, то в этом случае регулировка происходит без потери мощности и момента.

Достоинствами данного метода являются:

• плавное регулирование;
• изменение скорости вращения ротора в большую и меньшую сторону;
• жесткие механические характеристики;
• экономичность.

Недостаток один — необходимость в частотном преобразователе, т.е. увеличение стоимости механизма. К слову, на современном рынке представлены модели с однофазным и трёхфазным входом, стоимость которых при мощности 2-3 кВт лежит в диапазоне 100-150 долларов, что не слишком дорого для полноценной регулировки привода станков в частной мастерской.

Переключение числа пар полюсов

Данный метод применяется для многоскоростных двигателей со сложной обмоткой, позволяющей изменять число пар ее полюсов. Самое широкое применение получили двухскоростные, трехскоростные и четырехскоростные АД. Принцип регулировки проще всего рассмотреть на основе двухскоростного АД. В такой машине обмотка каждой фазы состоит из двух полуобмоток. Скорость вращения изменяется при подключении их последовательно или параллельно.

В четырехскоростном электродвигателе обмотка выполнена в виде двух независимых друг от друга частей. При изменении числа пар полюсов первой обмотки производится изменение скорости работы электромотора с 3000 до 1500 оборотов в минуту. При помощи второй обмотки производится регулировка вращения 1000 и 500 оборотов в минуту.

При изменении числа пар полюсов происходит и изменение критического момента. Для его сохранения неизменным, требуется одновременно с изменением числа пар полюсов регулировать и питающее напряжение, например, переключением схемы звезда-треугольник и их вариациями.

Возможно перепутать, и поставить левый стартер вместо правого?

Все стартеры по месту присоединения разные и такого, чтобы стартеры были совершенно одинаковы, только один левый, а другой правый не бывает, поэтому ошибочная установка невозможна.

Похожий стартер, с другим направление вращения, не подойдет не только потому, что крутится в другую сторону, но просто, потому, что у него другое присоединительное место. Стартер можно поставить только такой, который предназначен именно для этого двигателя.

Если просто держать стартер в руках, то не понятно в какую сторону он будет вращаться

Если это важно, то можно покрутить пальцем бендикс. Туда, куда бендикс легко крутится, это и есть направление вращения стартера

Стартеры делают разные производители, по внешнему виду стартеры, например BOSCH и VALEO, заметно отличаются, они состоят из совершенно разных деталей, но если они предназначены для одного двигателя, то присоединительные места у них совершенно одинаковые, и вращаются они, естественно, в одну и ту же сторону.

КАКИЕ МОТОРЫ МОЖНО ПОСТАВИТЬ НА ВАЗ «КЛАССИКУ»

ВАЗ 2107, безусловно, считается классикой отечественного автомобилестроения. Поэтому для этой модели «работают» те же правила, что и для всей «классической» линейки АвтоВАЗа.

Оптимальными вариантами для «семёрки» можно считать два мотора:

• от «Лады Приоры»;
• от ВАЗ 2112.

У этих 16-клапанных двигателей практически идентичные крепления, для монтажа потребуется совсем небольшая доработка

К тому же (что тоже важно) к этим моторам вполне подойдёт и действующая коробка переключения передач от ВАЗ 2107, тем самым водитель сэкономит время на монтаж КПП

Силовой агрегат с более поздних моделей ВАЗ целесообразно брать с 2112 или «Приоры»

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

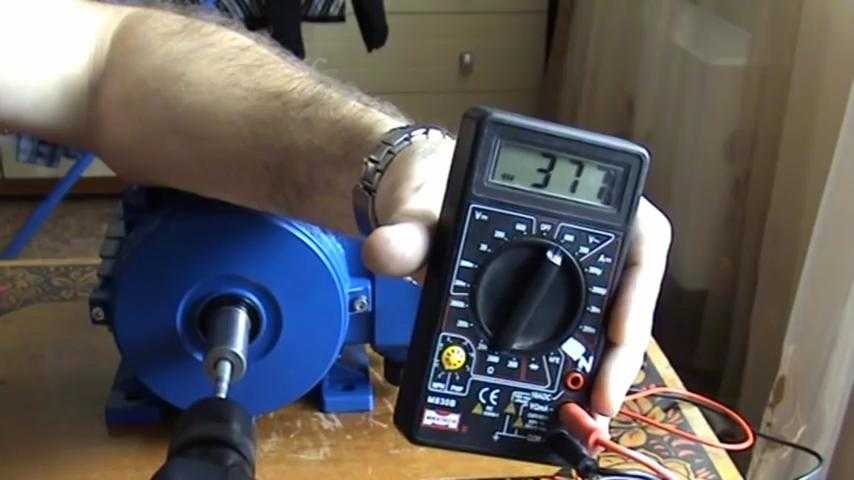

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

Со всеми этими

• подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт

(который замыкается только на время пуска),остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим ). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском ( , например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Достаточно часто режим работы вспомогательного механизированного оборудования требует понижения штатных частот вращения. Добиться такого эффекта позволяет регулировка оборотов асинхронного двигателя своими руками. Как это сделать на практике (расчет и сборку), используя стандартные схемы управления или самодельные устройства , попробуем разобраться далее.

Двигатели с фазным ротором

Какие генераторы можно установить на «семёрку»

Конструкция ВАЗ 2107 позволяет устанавливать не только генератор Г-221А. Поэтому водитель при необходимости может поставить более мощное устройство, правда, при этом придётся внести некоторые изменения в электрическую схему автомобиля. Возникает вопрос: а с чем вообще связано желание автолюбителя поменять «родной» генератор?

Г-221А был оптимальным устройством для оснащения автомобилей в эпоху начала их серийного производства. Однако с 1980-х годов прошло много времени и сегодня практически каждый водитель пользуется современными электронными приборами:

• акустической системой;
• навигаторами;
• дополнительными приборами освещения (тюнинг) и т. п.

Соответственно, генератор Г-221А не справляется с высокими нагрузками, в силу чего водители и начинают искать более мощные установки.

На «семёрку» можно установить как минимум три более мощных устройства:

• Г-222 (генератор от «Лады Нивы»);
• Г-2108 (генератор от «восьмёрки»);
• Г-2107–3701010 (инжекторная модель для карбюраторной машины).

Важно, что последние две модели не требуют изменения конструкции как корпуса генератора, так и его креплений. При установке генератора от «Нивы» придётся провести некоторую доработку

Схема подключения Г-221А

Являясь электронным прибором, генератор нуждается в корректном использовании. Поэтому схема его подключения не должна вызывать двойственного толкования. Надо отметить, что водители «семёрок» обычно без труда могут подсоединить все клеммы генератора сами, так как схема доступна и понятна каждому.

Многие автовладельцы задаются вопросом, куда какой провод должен подключаться при замене генератора. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

• оранжевый не пригодится для подключения, его можно оставить как есть либо соединить с серым напрямую для автозапуска авто;
• серый толстый провод идёт на щётки от реле-регулятора;
• серый тонкий провод подключается к реле;
• жёлтый — координатор контрольной лампочки на панели управления.

При самостоятельной работе с Г-221А лучше подписывать назначение проводов, чтобы потом не соединить их ошибочно.

Самодельное электроточило — этапы изготовления

Однофазный двигатель можно взять от старой стиральной машины

. В нем 12-омная по величине сопротивления обмотка является рабочей, а 30-омная пусковой. Схему включения не меняем. Для подключения 3-х фазного движка в бытовую сеть 220 В воспользуемсясхемой с пусковым конденсатором .

1. Первым делом заказываем у токаря или изготавливаем самостоятельно из кусков труб фланец с зажимной гайкой, подходящий по внутреннему диаметру под вал движка.
2. Организуем рабочее место, закрепляем движок, подключаем его, проверяем в какую сторону крутится его вал, против или по часовой стрелке.
3. Если зажимная гайка фланца закручивается при вращении по часовой стрелке, а вал двигателя вращается против, ничего менять не надо. Если же направления вращения совпадают, нужно изменить схему подключения так, чтобы направления вращения не совпадали.

Выполнение настройки

Проверка и регулировка клапанов производится со стороны свечей зажигания.

Нумерация цилиндров и клапанов идет спереди, от радиатора охлаждения. Не забудьте установить рычаг коробки передач в нейтральное положение.

Чтобы правильно отрегулировать механизм, необходимо ключом для храповика совместить метку на шкиве коленчатого вала с отметкой I на корпусе мотора. Убедитесь, что поршень в 4 цилиндре находится в самом верху (ВМТ), опустив в свечной колодец отвертку. Если она провалилась, то в положении ВМТ находится поршень 1 цилиндра, а не 4-го, и нужно сделать полный оборот коленчатого вала. Дальше действуйте по следующему алгоритму:

1. Вставьте щуп между рычагом и шейкой распредвала на клапане №6 3 цилиндра. В идеале щуп должен входить в просвет с небольшим усилием.
2. Легкий ход щупа или невозможность его вставить свидетельствует о том, что клапан слишком отпущен либо зажат и нуждается в перенастройке.
3. Ключом на 17 ослабьте фиксирующую гайку, а с помощью регулирующей увеличивайте либо уменьшайте зазор. Эта гайка вращается ключом на 13.
4. Убедившись, что щуп ходит в зазоре туго, затяните фиксирующую гайку. Учтите, что при затяжке зазор уменьшается и нужно делать небольшую поправку.
5. Таким же образом отрегулируйте клапан №8 цилиндра №4.

При дальнейшей работе повторяется та же схема, а порядок регулировки показан в таблице. Каждый раз нужно поворачивать коленвал на 180° по часовой стрелке и производить настройку соответствующих номеров клапанов. Точность поворота поможет определить круглая метка на шестерне распределительного вала.

Сборка осуществляется в обратном порядке. Но прежде проверьте состояние цепи, накладки успокоителя и башмака натяжителя. При необходимости подтяните цепь. Также не помешает проверить прокладку клапанной крышки: она должна оставаться эластичной и не пропускать масло. После сборки запустите двигатель и оцените его работу на слух. Для верности стоит измерить давление в цилиндрах.

Как выглядит

Как видно на фото, этот элемент имеет довольно сложную форму. Его основными составными частями являются:

• коренные шейки;
• шатунные шейки;
• щеки;
• противовесы.

Коренные (опорные) шейки служат для опоры коленвала в так называемых «постелях». В них крепятся не смещающиеся в процессе работы подшипники, обеспечивающие вращение. Поскольку на коренные шейки приходятся более значительные нагрузки, их диаметр больше, чем у шатунных.

Шатунные шейки (колена) – это опорные поверхности шатунов. С учетом порядка работы цилиндров колена смещаются относительно оси вращения на определенные углы.

Если коленчатый вал сконструирован так, что по обе стороны от каждой шатунной шейки находятся опорные, то он называется полноопорным, в противном случае – неполноопорным. В современных автомобильных двигателях наибольшее распространение имеют именно полноопорные коленвалы.

Колена соединены между собой щеками. Противовесы, являющиеся продолжениями щек в сторону противоположную колену, уравновешивают центробежные силы, возникающие при вращении. Внутри коленвала имеется масляные каналы, при помощи которых происходит смазка шатунных шеек.

Из каких материалов и как изготавливается

Материал и технология производства зависят от класса и назначения автомобиля:

1. Для стандартных серийных автомобилей коленчатый вал отливается из чугуна, этим достигается минимальная себестоимость производства.
2. Коленвал более мощных и спортивных машин кованый и изготовлен из стали. По сравнению с чугунным он обладает улучшенными характеристиками по таким параметрам, как габариты, вес и прочность.
3. Самый дорогостоящий вариант, использующийся в люксовых моделях, – коленчатый вал, выточенный из цельного куска стали.

Место перехода щек в шейки является самым нагруженным, так как здесь концентрируются максимальные напряжения. Для того чтобы разгрузить соединение, его выполняют с полукруглым переходом (галтелью). Как правило, галтели делают двойными с промежуточным технологическим пояском. Такое конструктивное решение позволяет сохранить максимальное значение активной площади шеек – поверхности, находящей под вкладышами.

Как раз по причине возникновения высоких нагрузок в соединениях, не нашел широкого применения коленчатый вал составной конструкции, в котором отдельные части соединены между собой крепежом.

Эпилог

При всех своих достоинствах асинхронные машины имеют существенный недостаток, это рывок ротора при подаче напряжения. Такие режимы опасны как для самого двигателя, так и для приводных механизмов. Поскольку во время пуска АД, ток в обмотках двигателя приравнивается к короткому замыканию. А рывок вала разбивает подшипники, шлицы, передаточные устройства. Поэтому пуск АД стараются производить плавным стартом. А именно:

• Запуск через ЛАТР.
• Разгон и работа АД, через переключение обмоток двигателя звезда-треугольник.
• Использование устройств управления, таких как частотный преобразователь.

Источник
