Что такое датчик заднего хода

Любой автомобиль имеет в КПП реверсную передачу, проще сказать — задний ход. Без этой функции не обойтись, реверсное направление движения требуется при сложных разворотах в ограниченном пространстве, выезде и заезде на парковку (в гараж), при пересечении бездорожья. Поскольку естественное положение водителя направлено по ходу движения, обзор при реверсе ограничен. Вокруг автомобиля, двигающегося назад, могут быть люди, автомобили, или неподвижные препятствия. Необходимо обеспечить их безопасность, а также помочь водителю ориентироваться в сложных условиях вождения.

Причем тут датчик задней передачи

Среди мер безопасности, и помощи водителю при включении задней скорости, можно перечислить следующие технические средства:

  • Фонари заднего хода. Они не только освещают путь автомобиля при реверсном движении. Для пешеходов, и других участников движения, включение белых фонарей на задней части машины является сигналом. Водители, расположенные на траектории движения, будут готовы к нестандартному перемещению впереди стоящего авто.
  • На габаритном транспорте (автобусы, грузовики, спецтехника), включение реверса сопровождается звуковым сигналом.
  • Активация сенсоров парктроника.
  • Включение камеры заднего вида, что является наилучшим средством контроля за движением в «мертвых зонах».

Как активировать эти средства? Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Для этого и нужен датчик включения заднего хода.

С технической точки зрения, это выключатель (точнее включатель), активируемый механическим путем.

Такие концевики применяются не только в автомобилях. При перемещении определенного предмета в зону действия штанги-толкателя, контакты включателя замыкаются.

А дальше — дело техники. Можно активировать реле для включения устройств высокой потребляемой мощности, или напрямую подать на них питание. Например, на фонари заднего хода. Собственно, по предназначению эти датчики делятся на универсальные (для подключения ряда систем через реле) или работающие исключительно в цепи задних фонарей освещения.

Проверка работоспособности

Для диагностики работоспособности устройства вам понадобится загнать авто на яму или эстакаду, чтобы получить доступ к ДЗХ. Процедура проверки осуществляется с помощью тестера — омметра. Как вариант, можно использовать мультиметр, только настроить его в режим измерения Ом.

Тестирование девайса осуществляется следующим образом:

  1. Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
  2. Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
  3. Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
  4. Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
  5. Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).

Как заменить фонари заднего хода?

Замена ламп в задней светотехнике зависит от типа авто. Например, на Лада Калина с кузовом универсал необходимо открутить 2 болта, удерживающих плафон в проеме двери багажного отделения. Затем корпус с усилием извлекается из посадочного гнезда (в конструкции предусмотрены дополнительные пластиковые фиксаторы) и производится снятие патрона вместе с проводкой. На машинах с кузовом седан для снятия плафона необходимо откинуть клапан на обшивке багажника и отвернуть гайки крепления ключом с удлиненной головкой.

На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.

На седане Kia Rio требуется снять ручку на крышке багажника, а затем частично демонтировать обшивку, которая крепится на пистонах. После отгибания кожуха открывается доступ к фонарю, для снятия патрона необходимо провернуть элемент против часовой стрелки. Лампа извлекается из патрона за колбу (резьба не предусмотрена), на корпусе плафона нанесена маркировка с указанием типа и мощности лампы.

>

Полезный пост?

Да

Нет

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

  • поставить автомобиль на эстакаду;
  • установить ручник;
  • снять защиту;
  • удалить контакты ос старого датчика;
  • подставить емкость и снять лягушку;
  • выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода

(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Описание ДЗХ

Назначение

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

  1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
  2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
  3. Далее, устройство осуществляет замыкание кабеля на массу.
  4. После этого осуществляется активация источника освещения, установленного в задних фонарях, который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

  1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
  2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
  3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
  4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
  5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
  6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
  7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

Выключатель фонарей заднего хода ваз 2107

Проверка выключателя фонарей заднего хода на автомобиле ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Очищаем от грязи место крепления выключателя заднего хода и сам выключатель. 3. Отсоединяем колодки проводов от выводов выключателя заднего хода.

4. Включаем на автомобиле ваз 2107 передачу заднего хода. Подсоединяем омметр к выводам выключателя заднего хода.

Если сопротивление стремится к бесконечности, выключатель заднего хода фонарей на автомобиле ваз 2107 неисправен.

Снятие выключателя фонарей заднего хода с автомобиля ваз 2107

1. Накидным ключом на 27 мм отворачиваем выключатель заднего хода.

2. Снимаем выключатель фонарей заднего хода. Соединение выключателя с коробкой передач уплотнено медной шайбой.

Установка выключателя фонарей заднего хода на автомобиль ваз 2107 1. Заменяем уплотнительную шайбу. 2. Установка выключателя фонарей заднего хода выполняется в обратной последовательности. 3. После подсоединения проводов к выводам выключателя заднего хода, наносим на них пластичную смазку для защиты от воды и грязи.

Источник

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

  1. Нужно демонтировать датчик с авто.
  2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
  3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
  4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Как снять датчик заднего хода

Так уж совпало что через пару дней после того как я забрал своего «больного» начал глючить датчик заднего хода. То сработает, то нет.

Подумал я, ну ладно, проведу замену датчика. С первой попытки снять и рассмотреть датчик в руках у меня ни чего не получилось, не поддался его разъем. Надо было отсоединить разъем, соединить на нем контакты и если при этом фонарь заднего хода загорится то можно смело покупать новый датчик.На следующий день я случайно посмотрел на этот датчик со стороны расширительного бочка, эврика, теперь я вижу что нужно отжать отверткой чтобы разъединить датчик!

Хорошо фишку сняли, контакты замкнули. Все понятно, готовим 1000 рублей на новый датчик. Читаем книгу «Как чинить Дастер дома»… Таадаам! Ключ на 24, чтобы открутить датчик. Лезем в закрома Родины, ключ в руках, пытаемся, пыхтим, потеем…наверное я рукожоп, но ключем сдвинуть его неполучилось, места мало, страх сломать то что еще не куплено…Ладно, наши руки не для скуки. Идем в магазин и покупаем самую дешевую головку на 24.

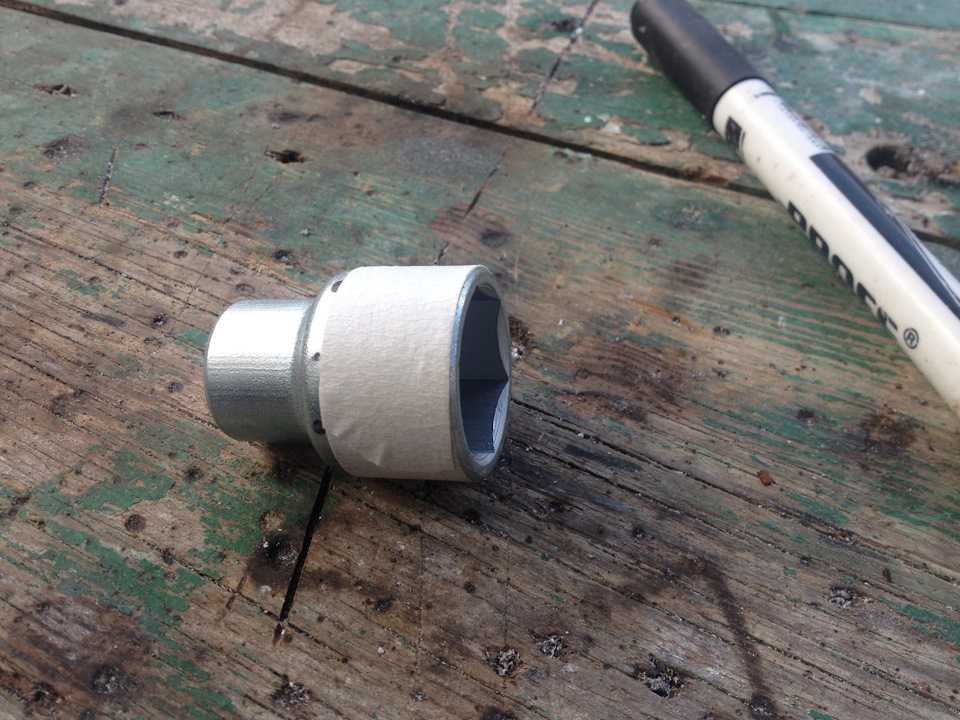

Отпиливаем кусок дюймовой трубы, размер в последствии уменьшен на 20 мм.

Все началось с того, что в прошлом году я купил в EXIST, как я думал оригинал концевого выключателя фары заднего хода, а именно Hyundai/Kia 93860-39012 . Привезли подделку, причем грубую и наглую. Я об этом писал «Обман в магазинах запчастей. Или сказ о том как я искал концевой выключатель фары заднего хода». Само собой я эту гадость вернул «не отходя от кассы».После этого поискав в других магазинах понял, что оригинал настоящий стоит не 600р, а от 1200р и более. Из приличных не оригиналов, доверие у ТУКСАНоводов заслуживает только Era 330569. Её и взял. Приятно порадовало что производство не китай, а Италия. Обошелся датчик всего в 271р (брал в i-bery.com).

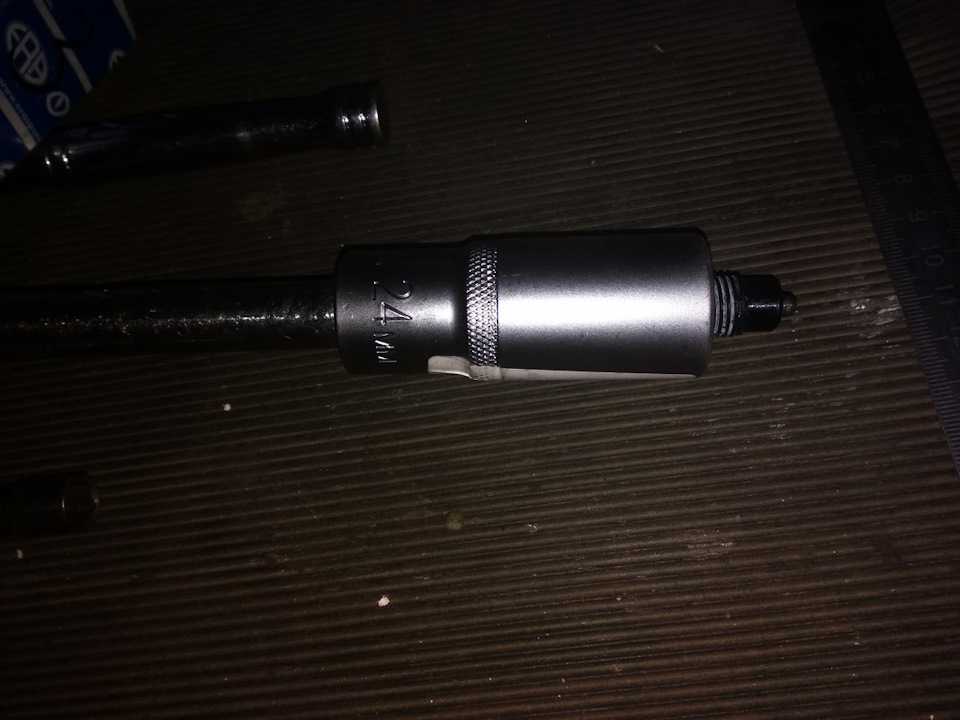

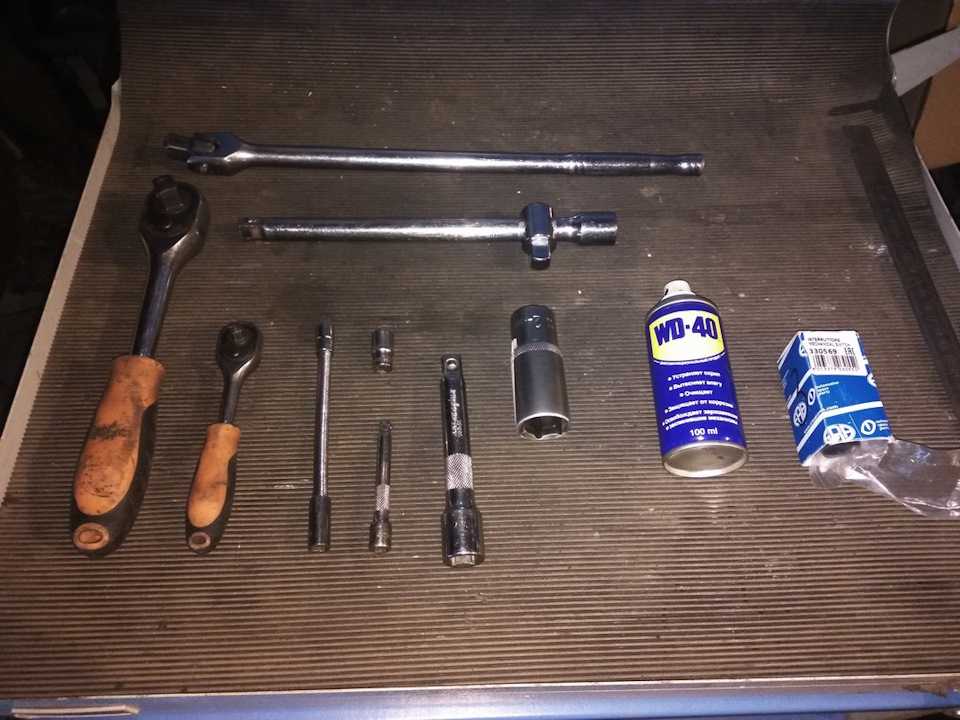

Для замены датчика понадобится:1. Головка на 24 мм удлиненная — (купил в интернет магазине за 127р. ибо в обычных магазинах просят аж 350-400р.)2. Головка на 10 мм обычная.3. Трещетка под головку на 24 мм и удлинитель

450 мм. (у меня их было два

300мм и 150мм)4. Трещетка под головку на 10 мм и удлинитель

300 мм. (у меня их было два

200мм и 100мм)5. WD40 или что то подобное для смазки резьбы.6. Сам датчик (концевой выключатель фары заднего хода Hyundai/Kia 93860-39012 или аналог).7. Отвертки плоские (на всякий случай если датчик вы сломаете)

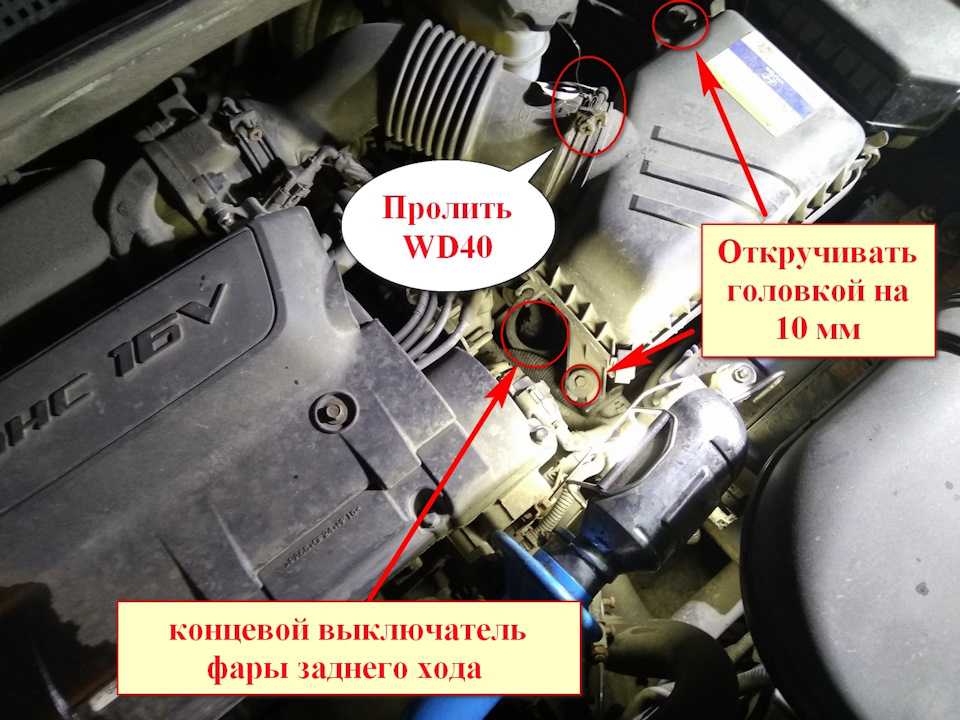

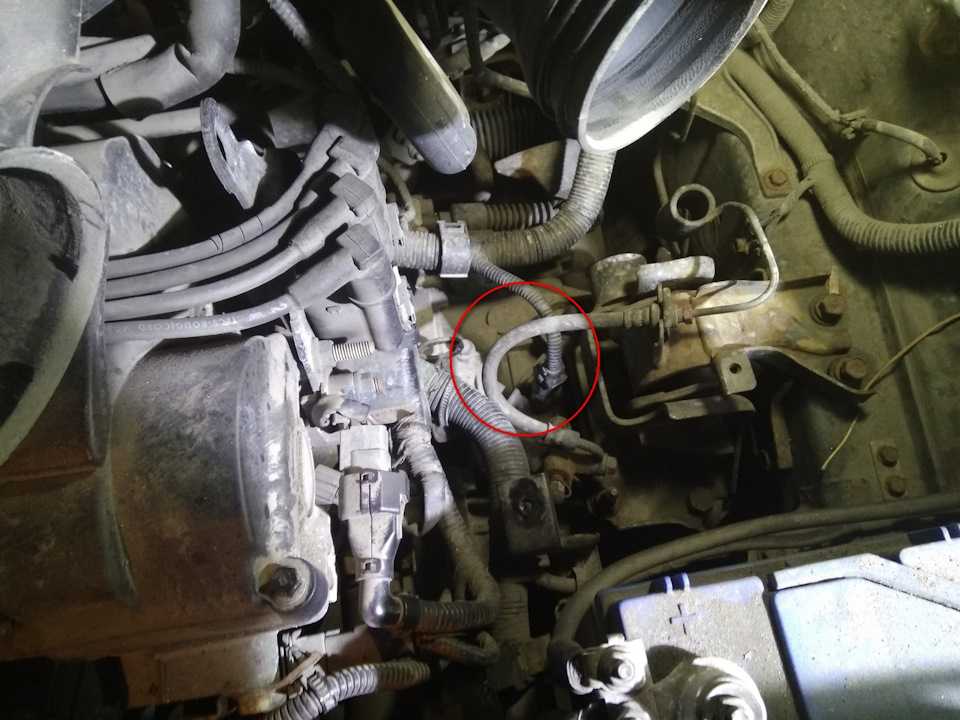

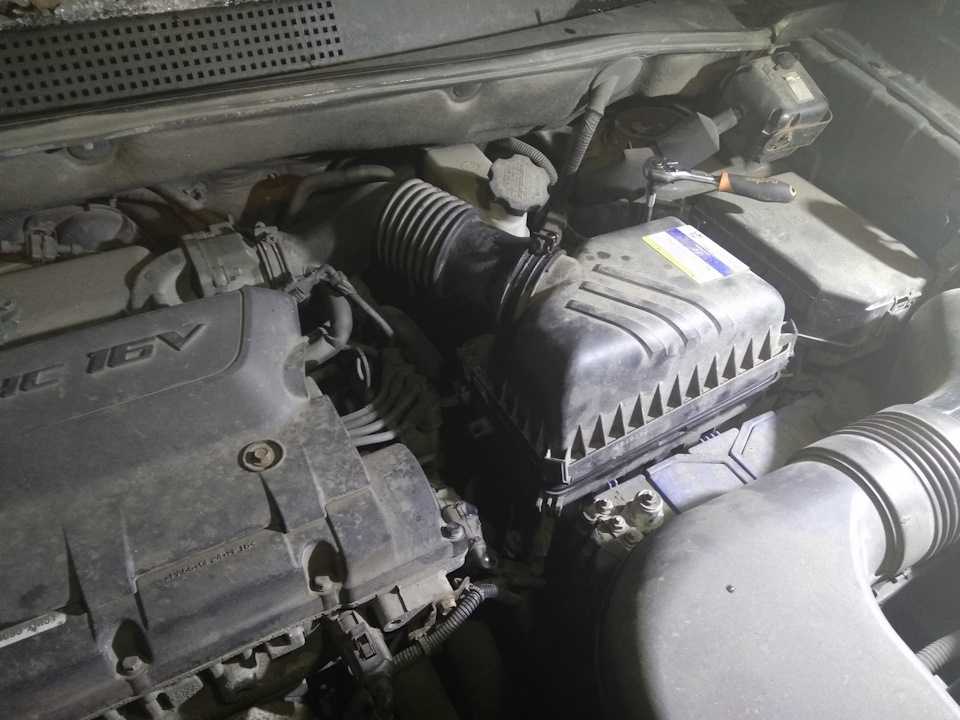

Как видно на фото датчик можно и так просто достать и выкрутить, но тогда для этого вам понадобится шарнирное соединение на удлинитель и тонкие гибкие руки что бы залезть и отсоединить разъем от датчика. Увы я такими руками не обладаю.

Итак приступимСразу оговорюсь ремонт не сложный.

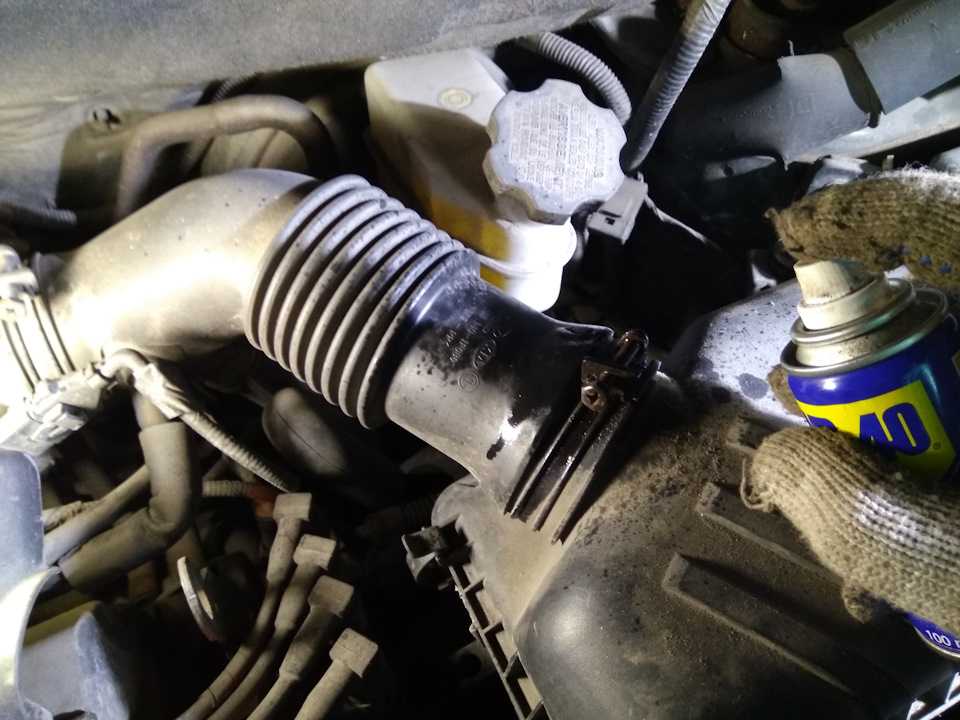

1. Головкой на 10 мм откручиваем хомут фильтра, предварительно хорошентько полив его WD40, а то уж больно туго идет. Именно из за этого не стоит пытаться этот болт отучивать отверткой.Болт не должен выкрутится, тем более полностью, наоборот он должен закручиваться, тем самым ослабляя хомут и патрубок от фильтра.

2. Головкой на 10 мм + удлинители откручиваем два болта крепящие фильтр.

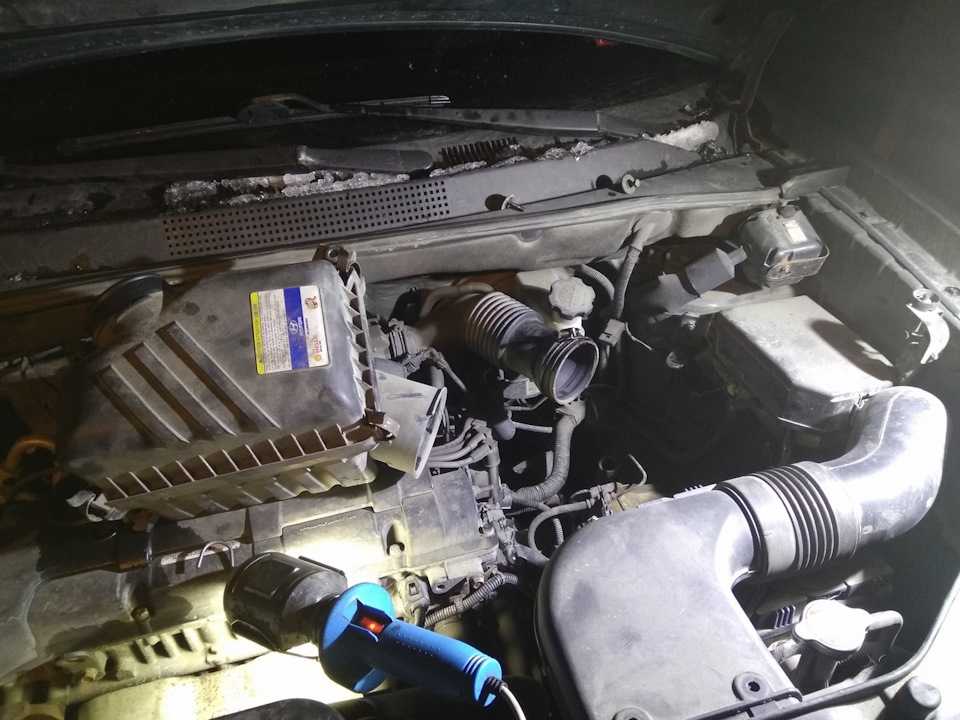

3. Снимаем фильтр. Поначалу может показаться что он еще чем то держится, но это не так. Снимается он легко. Доступ к датчику открыт.

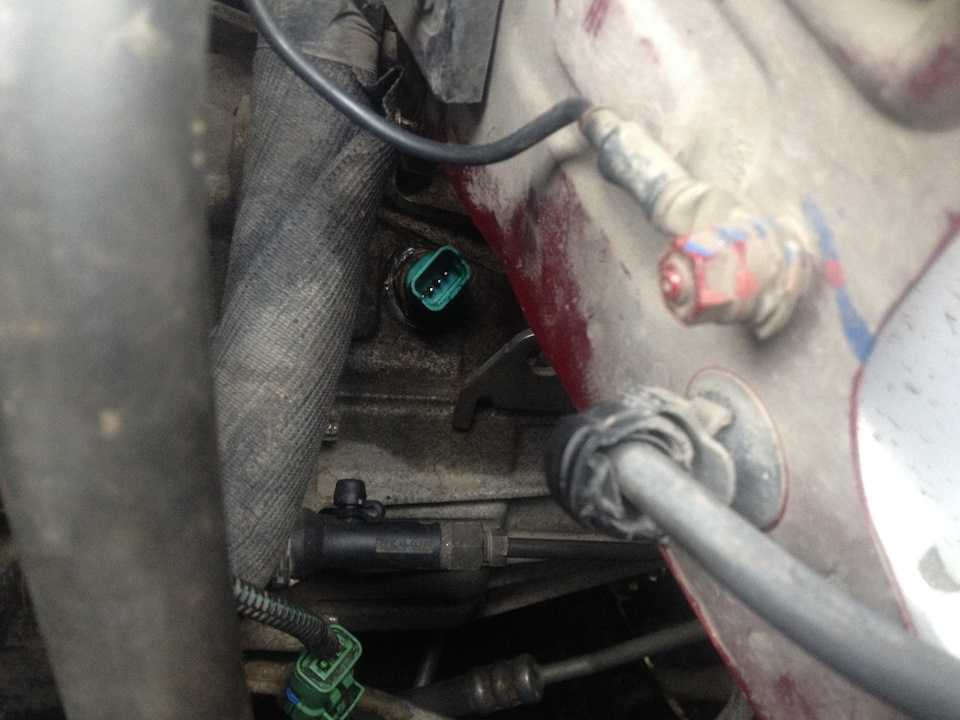

4. Нащупываем кнопку и снимаем с датчика разъем. В моем случаи, в щели у кнопки забились пылью и кнопка очень неохотно нажималась.

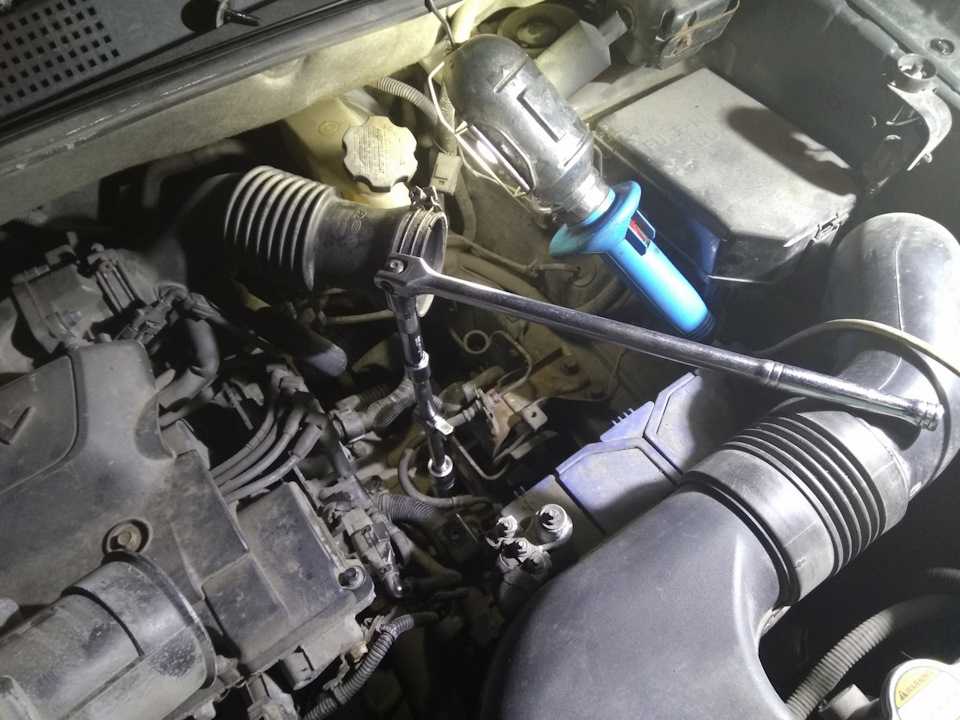

5. Головкой на 24 мм откручиваем датчик. Вот тут может понадобится сила. Закручен он будь здоров.

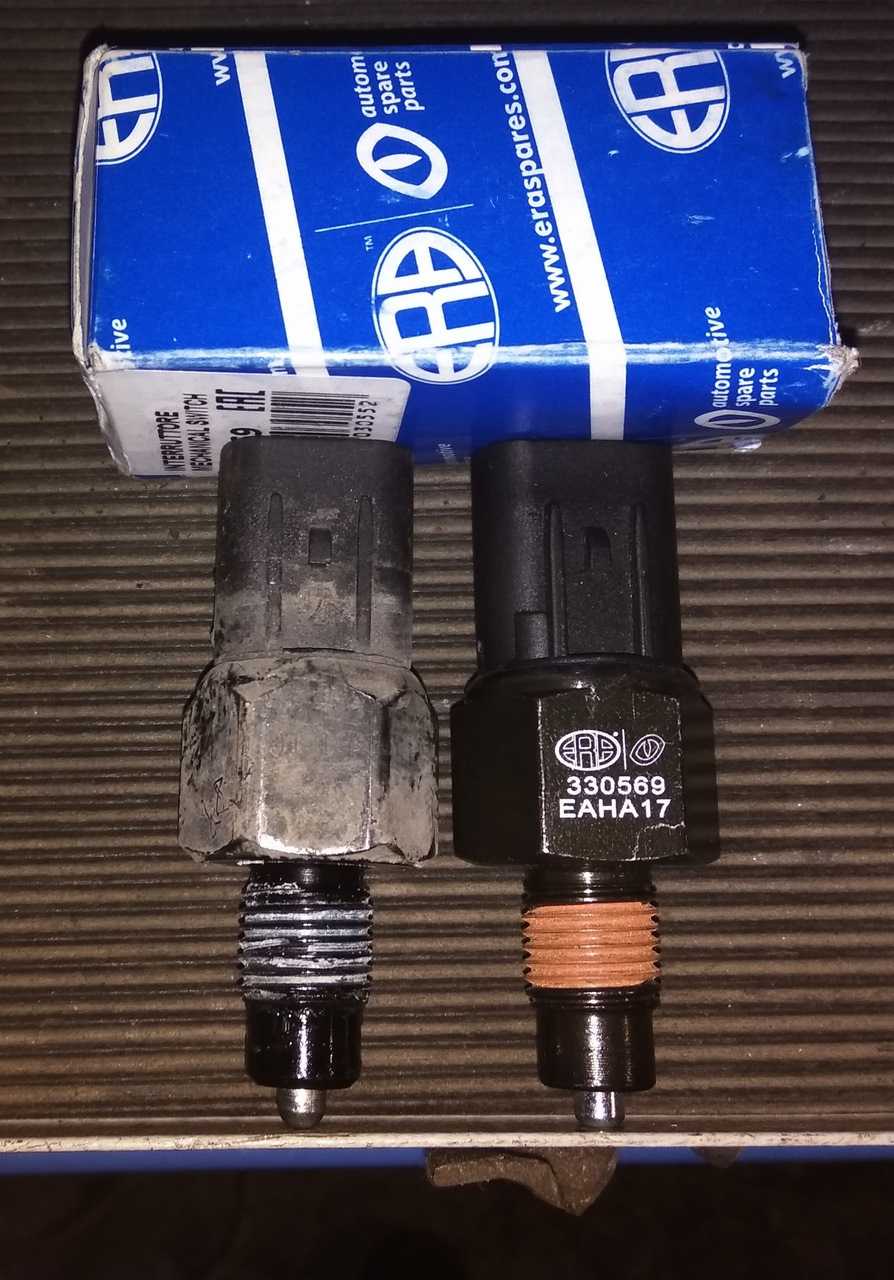

6. Датчик от ERA в сравнении с оригиналом

Внешне ни каких отличий, но отличается сопротивление (это не важно) и момент срабатывания (важно).К слову о моменте срабатывания. Он может быть разным, грубо можно разделить на три этапа: в начале нажатия, в середине и в конце

А так так как у данного датчика даже пол миллиметра хода имеют большую важность, может получиться что датчик просто не срабатывает, при этом он полностью исправен. Это момент и сыграл со мной глупую штуку.Надо еще сказать что наши датчики работают на размыкание, т.е. в свободном положении датчик замыкает контакт, а в нажатом размыкает.

7. Закручиваем новый датчик и подсоединяем разъем.

8. Идем проверять.Мне не повезло. Задний ход работает даже когда авто в нейтралке.Вывод: датчик просто недостает до нужного места или недостаточно нажат (см. выше п. 6)

Датчик заднего хода – устройство, представляющее из себя включатель задних белых фонарей во время включения задней передачи. Иным словами, датчик служит для того чтобы фонари заднего хода включались, когда вы втыкаете заднюю передачу.

Датчик заднего хода на ваз – деталь надёжная, но и не вечная. Поэтому рано или поздно может наступить момент, когда у вас откажут фонари заднего хода.

Если у вас не работают задние белые фонари, то это ещё не значит, что накрылся датчик включения заднего хода. Чтобы более подробно узнать, почему не горят огни заднего хода, читайте статью Не горит задний ход.
