Вариант 1: переподключение рабочей намотки

Чтоб изменить направление вращения мотора, можно только поменять местами начало и конец рабочей (неизменной включенной) обмотки, как это показано на рисунке. Можно поразмыслить, что для этого придется вскрывать корпус, доставать намотку и крутить ее. Этого делать не надо, так как довольно поработать с контактами снаружи:

1. Из корпуса должны выходить четыре провода. 2 из их соответствуют началам рабочей и пусковой намоток, а 2 – их концам. Обусловьте, какая пара принадлежит только рабочей обмотке.
2. Вы увидите, что к этой паре подсоединены две полосы: фаза и ноль. При отключенном движке произведите реверс методом перекидывания фазы с исходного контакта намотки на конечный, а нуля – с конечного на исходный. Либо напротив.

В итоге получаем схему, где точки С и D изменяются меж собой местами. Сейчас ротор асинхронного мотора будет крутиться в другую сторону.

КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВРАЩЕНИЕ ВАЛА В ОДНОФАЗНОМ ДВИГАТЕЛЕ

Моторчик взят от бытовой мясорубки. Направление движения нас не устраивало, пришлось его поменять Всю инфо.

https://youtube.com/watch?v=G2dSHjv4B00

Однофазный двигатель 220В — постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже (однофазный двигатель 220В)

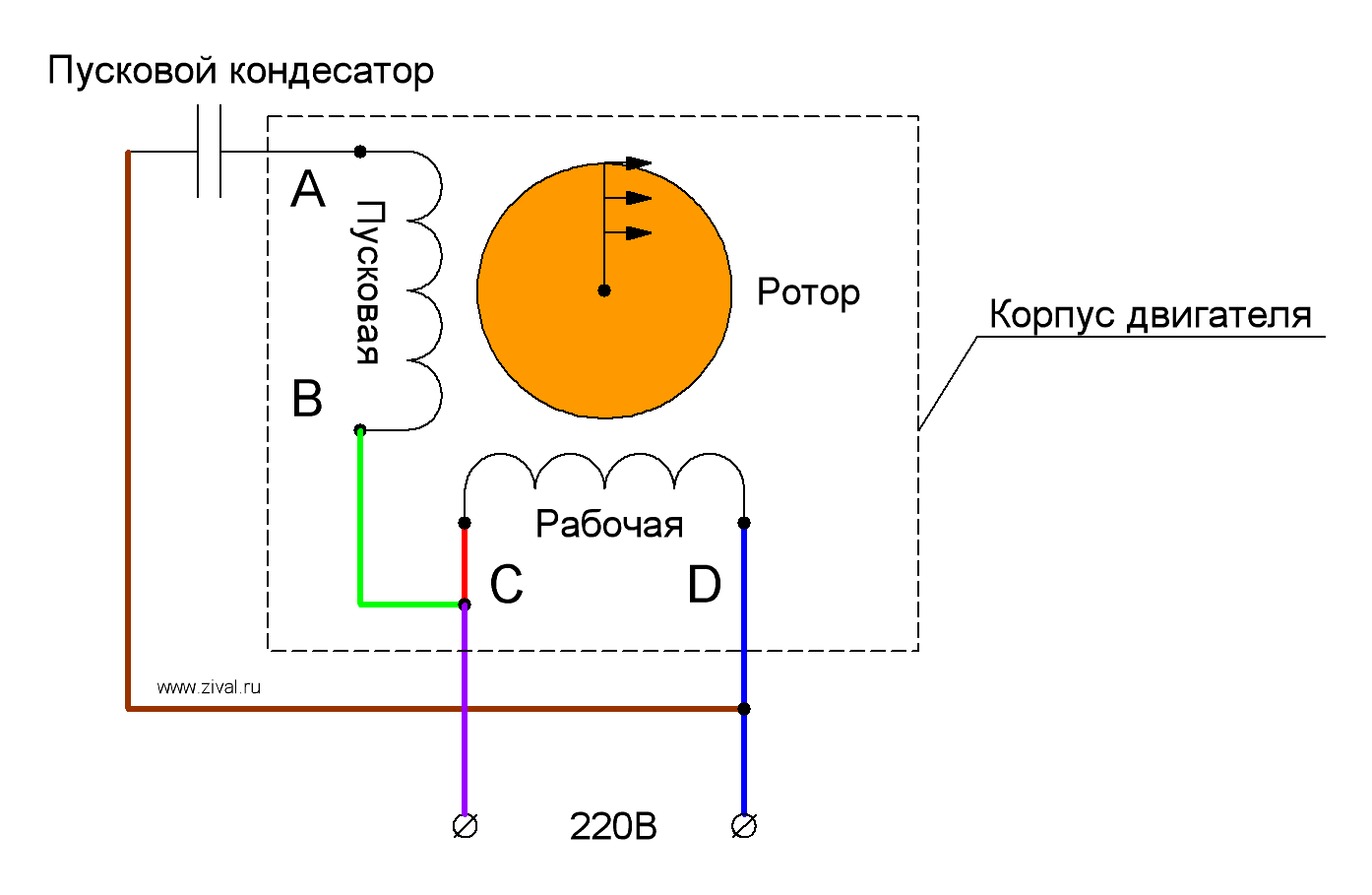

Схема подключения однофазного двигателя

Уточним важные моменты:

• Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
• Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
• Направление вращения ротора обозначено с помощью стрелок.

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Тема: Двигатель ДСР-10/120 от редуктора МЭО

Быстрый переход Технический кабинет Вверх

• Навигация
• Кабинет
• Личные сообщения
• Подписки
• Кто на сайте
• Поиск по форуму
• Главная страница форума
• Форум
• ТЕХНИЧЕСКИЕ ФОРУМЫ НА CQHAM.RU
  1. Трансиверы, приемники КВ/УКВ
     1. Kenwood
        1. TS-50
        2. TS-140
        3. TS-430
        4. TS-440
        5. TS-450
        6. TS-480
        7. TS-520
        8. TS-570
        9. TS-590
        10. TS-680
        11. TS-690
        12. TS-790
        13. TS-830
        14. TS-850
        15. TS-870
        16. TS-930
        17. TS-940
        18. TS-950
        19. TS-990
        20. TS-2000
     2. Icom
        1. IC-746 (IC-7400)
        2. IC-756
        3. IC-706
        4. IC-775, IC-775DSP, IC-775DX2
        5. IC-7600
        6. IC-7800
        7. IC-7700
        8. IC-910
        9. IC-703
        10. IC-7000
        11. IC-780, 781
        12. IC-7200
        13. IC-718 (IC-78)
        14. IC-760 (IC-761)
     3. Yaesu
        1. FT-100
        2. FT-101
        3. FT-450
        4. FT-757
        5. FT-767
        6. FT-817
        7. FT-840
        8. FT-847
        9. FT-857
        10. FT-890
        11. FT-897
        12. FT-900
        13. FT-920
        14. FT-950
        15. FT-990
        16. FT-1000
        17. FT-2000
        18. FT-DX3000
        19. FT-DX5000
        20. FT-DX9000
     4. Ten-Tec
     5. Elecraft
     6. Alinco
     7. UW3DI
     8. UA1FA
     9. RA3AO
     10. SW
  2. Усилители мощности
     1. КВ усилители
     2. УКВ усилители
  3. Антенны
     1. Антенны КВ
     2. Антенны УКВ
     3. Согласующие устройства
     4. Антенные приборы
     5. Антенная механика
  4. Техника прямого преобразования
  5. Технический кабинет
     1. Измерения
     2. Технологии
     3. Помехи
     4. Непроверенные идеи
  6. Модификация радиостанций
  7. Конструкции на микроконтроллерах для радиолюбителей
  8. Старое радио (Ламповые души)
     1. История радиосвязи
  9. Бытовая техника, мой автомобиль
     1. Оргтехника
     2. ТВ
     3. Авто-Мото
  10. Источники питания
• РАДИОЛЮБИТЕЛЬСКИЕ ФОРУМЫ
  1. Для любителей КВ
     1. DX-новости
     2. Экспедиции
     3. Соревнования
     4. Дипломы
     5. Прохождение
  2. Для любителей УКВ
     1. УКВ техника
     2. УКВ антенны
     3. УКВ соревнования, дипломы
     4. Программы для УКВ
     5. Тропо, Аврора и Еs
     6. ЕМЕ связи
     7. MS связи
     8. SAT связи
  3. Для любителей QRP и QRPP
     1. Пешие походы
  4. Программное обеспечение
     1. Софт для мобильных устройств
  5. Коллективы и Радио
     1. Silent Keys
  6. Правовой практикум радиолюбителя
  7. Для начинающих
• НОВОЕ В РАДИОЛЮБИТЕЛЬСКОЙ СВЯЗИ
  1. Цифровые виды связи Новые технологии в электронике и связи
  2. Software Defined Radio (SDR), Digital Radio Mondiale (DRM)
  3. APRS и другие виды пакетной связи
     1. Новости и события
     2. Применение APRS на КВ и УКВ
     3. Аппаратура APRS
     4. Самодельная аппаратура APRS
     5. Программное обеспечение
     6. Различное применение APRS
     7. Цифровые виды связи для передачи данных
     8. Радиолюбительские карты
• ПОДДЕРЖКА ПОЛЬЗОВАТЕЛЕЙ CQHAM.RU
  1. О форумах на CQHAM.RU
  2. Тестовый форум
• OFF-TOPIC
  1. Темы не вошедшие в другие разделы форума
  2. Работа для радиолюбителя
  3. Продавцы, покупатели…
  4. Ищу тебя
  5. QRZ.RU

Принцип работы

Однофазным асинхронным двигателем называют машину, имеющую лишь одну обмотку на статоре, которая питается всего лишь от одной фазы. На самом деле обмоток даже в самой простой конструкции две, однако вторая выступает в качестве вспомогательной и работает исключительно при запуске двигателя, отключаясь в процессе. Таким образом пусковая обмотка придаёт ротору необходимый импульс, выводя систему из равновесия — это наиболее простой и распространённый способ столкнуть его.

Пусковая обмотка также отличается от рабочей размерами — обычно в ней вдвое меньше пазов. Как и в двухфазных системах, обе обмотки расположены друг относительно друга под прямым углом. Это позволяет генерировать необходимое усилие при старте работы, затем пусковая фаза отключается, и дальше двигатель поддерживает работу исключительно как однофазный.

Конструкция машины имеет ротор и статор причём первый должен постоянно вращаться, а второй — оставаться неподвижным. Это нужно для генерации магнитного поля, которое будет изменяться со временем. Именно на статоре располагаются обмотки, в то время как ротор своим вращением обеспечивает работу всего механизма. В однофазном двигателе устанавливается один из двух типов роторов:

• короткозамкнутый — также известный как “беличье колесо”. Он состоит из ряда алюминиевых стержней, замкнутых при помощи колец на торцах;
• цилиндрический — полый внутри, он представляет собой пустой цилиндр.

Отметим, что при вращении ротора без использования пусковой обмотки он попадает в пронизывающий магнитный поток, который генерируется пульсирующим полем. Если же система находится в состоянии покоя, то ротор не запустится в принципе, поскольку суммарный вращательный момент равен нулю, а обе силы Ампера, действующие на ротор, полностью друг друга компенсируют.

Ситуация меняется, если ротор толкают — она начинает двигаться в направлении стартового толчка. Начинает работать закон электромагнитной индукции, вследствие чего система генерирует соответствующие токи в направлении толчка. Однако возникает вопрос — от чего зависит его направление?

Для этого нужно учитывать два фактора:

• размещение пусковой обмотки относительно ротора;
• сдвиг тока по фазе относительно рабочей обмотки.

Если оба фактора удовлетворяют показателям системы, то их совместного действия будет достаточно для генерации пульсирующего и вращающегося магнитного поля. Это и приводит двигатель в движение, после чего пусковая фаза отключается, и дальше он работает лишь на одной — её достаточно для поддержания заданной скорости вращения.

Смещение в большинстве случаев производится при помощи специального конденсатора, встроенного в систему. Подключённый с пусковой обмоткой в последовательной цепи, он создаёт сдвиг фаз, равный 90 градусам. С технической точки зрения оператор машины должен нажать на кнопку выключателя, подающего питание к цепи, и отпустить её только в тот момент, когда обороты станут равно соответствующему номиналу, указанному в данной частоте цепи.

Таким образом для конденсаторного пуска реверс осуществляется при создании условия, при которых толчок, запускающий ротор, производится в обратном направлении, нежели в обычных условиях. Добиться этого можно, если правильно чередовать фазы в обеих обмотках, что требует тонкой настройки. Для этого требуется переключить между собой пусковую и рабочую обмотки, чтобы изменить общую полярность подключения. Выполнить подобную процедуру можно и вручную, просто сменив выведенные наружу клеммы. Чтобы понять, какая из них к какой обмотке относится, используйте мультиметр — меньшее активное сопротивление, по которому и получится найти рабочую.

Постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже.

Уточним важные моменты:

• Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
• Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
• Направление вращения ротора обозначено с помощью стрелок.

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Схема реверса трехфазного двигателя, подключенного в однофазную сеть

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Несколько дней назад от одного из читателей сайта я получил письмо с просьбой подробно рассказать о том, как осуществить реверс трехфазного асинхронного двигателя 380/220 (В), подключенного в однофазную сеть 220 (В).

Действительно, я как то упустил этот момент из виду и про реверс совсем забыл. Дело в том, что у меня уже имеется статья, где я рассказывал про выбор емкости рабочих и пусковых конденсаторов, собирал схему подключения трехфазного двигателя в однофазную сеть 220 (В) и даже снял видео на конкретном примере.

А сейчас вернемся к реверсу. Мудрить сложную схему я не буду, а покажу самый простой и самый распространенный вариант с помощью кнопки управления КУ-110111. Эту кнопку еще называют кнопочным выключателем или переключателем.

Вот так она выглядит.

Суть в том, что нам нужно две пары контактов: нормально-разомкнутый и нормально-замкнутый. И самое главное, чтобы управление этими контактами было фиксированным.

Вот как раз таки в этой кнопке имеется две пары контактов:

• (1-2) – нормально-разомкнутый
• (3-4) – нормально-замкнутый

В нашем случае управление контактами осуществляется с помощью рукоятки-переключателя, которая имеет два положения.

Когда переключатель установлен (зафиксирован) в вертикальном положении, то его контакт (1-2) разомкнут, а (3-4) замкнут. И наоборот, когда переключатель находится в горизонтальном положении (поворот рукоятки на 90° по часовой стрелке), то его контакт (1-2) замкнут, а (3-4) — разомкнут.

Номинальный ток контактных пар составляет 10 (А)

На это стоит обращать внимание, т.к. при выборе кнопки с заниженным номинальным током контакты могут выгореть

Например, для реверса двигателей мощностью до 0,4 (кВт) можно применять тумблер ТВ1-2. У него имеется 4 контактные группы: 2 нормально-разомкнутые и 2 нормально-замкнутые. Номинальный ток контактов составляет 5 (А).

Реверс асинхронного трехфазного двигателя, подключенного в однофазную сеть

Все просто. Реверс осуществляется путем переключения питания конденсаторов с одного полюса питающего напряжения на другой. Это как раз и осуществляется с помощью кнопки управления. На схеме она показана в красном прямоугольнике.

В качестве примера рассмотрим уже известный нам трехфазный двигатель АОЛ 22-4 мощностью 0,4 (кВт) напряжением 220/127 (В). Для его запуска необходим рабочий конденсатор емкостью не ниже 25 (мкФ). Я использовал конденсатор чуть меньшей емкости – МБГО-1, 20 (мкФ), напряжение 500 (В).

В моем примере взят двигатель напряжением – 220/127 (В). Т.к. питающая сеть у нас 220 (В), то его обмотки должны быть соединены в звезду. Звезда уже собрана внутри этого двигателя и на клеммник выведено всего 3 вывода.

Сначала я устанавливаю на кнопке управления перемычку между клеммами (2) и (3). Затем к клемме (2) подключаю один вывод конденсатора.

Типичные неисправности

Наибольшего внимания к себе требует щеточно-коллекторный механизм, в котором наблюдается искрение даже при работе нового двигателя. Сработанные щетки следует заменить для предотвращения более серьезных неисправностей: перегрева ламелей коллектора, их деформации и отслаивания. Кроме того, может произойти межвитковое замыкание обмоток якоря или статора, в результате которого происходит значительное падение магнитного поля или сильное искрение коллекторно-щеточного перехода.

Избежать преждевременного выхода из строя универсального коллекторного двигателя может грамотная эксплуатация устройства и профессионализм изготовителя в процессе сборки изделия.

Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий стандарт:

ГОСТ 23851-79 Двигатели газотурбинные авиационные. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», опубликованном по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Как изменить направление однофазного двигателя переменного тока

Если вы будете работать с двигателями дома или в офисе, полезно немного узнать о том, как они работают. В некоторых случаях может возникнуть необходимость изменить направление однофазного двигателя переменного тока. К счастью, это довольно простая задача, потому что большинство однофазных асинхронных двигателей работают в прямом и обратном направлении в зависимости от их проводки и результирующего магнитного поля. Однако перед выполнением такого рода проектов необходимо соблюдать определенные правила техники безопасности, как и при любых электромонтажных работах.

Как поменять направление однофазного двигателя переменного тока

Изображение предоставлено: Обрадович / E + / GettyImages

Советы по электробезопасности

Очень важно, чтобы вы полностью осознали все необходимые шаги в электрическом проекте, прежде чем начать. В целях вашей безопасности вы должны всегда сообщать присутствующим, что вы будете работать с электричеством, и просить их не включать никакие выключатели или выключатели, пока вы не закончите

Выключите все двигатели, которые вы будете использовать на коробке выключателя.По возможности, надевайте резиновые перчатки высокого напряжения и используйте инструменты с резиновой ручкой.

Основы однофазного двигателя

В основе асинхронного двигателя находится ротор. Этот ротор состоит из проницаемого железа и алюминиевой обмотки. Эта алюминиевая обмотка заставляет двигатель противостоять быстрым изменениям магнитного поля. Это означает, что независимо от того, какое поле ощущает двигатель, оно будет следовать. Из-за этого возможно изменить направление вращения двигателя путем изменения поля, за которым оно следует.

Изменение направления двигателя однофазного двигателя

Чтобы изменить направление вращения пускового двигателя однофазного конденсатора, необходимо изменить полярность обмотки стартера. Это приведет к изменению направления магнитного поля, и двигатель будет следовать. Для этого вы можете поменять местами соединения на любом конце обмотки. Всегда переворачивайте провода, которые ведут к обмотке стартера.

Обратите внимание, что большинство двигателей, если они все еще маркированы инструкциями производителя, будут указывать, что они необратимы.Если это так, скорее всего, потому, что провода, к которым вам нужно получить доступ, находятся внутри двигателя. Если ваше устройство имеет это предупреждение, проще всего не продолжать

Однако, если ваш двигатель обратим, вы можете заметить, что он предоставляет инструкции для реверса. Обычно эти инструкции сообщают вам, какие провода менять. Например, в некоторых устройствах вы можете переключить красный и зеленый провода в клеммной коробке на конце корпуса. В других случаях синий и желтый провода, возможно, придется поменять местами.Цвет проводов очень индивидуален и зависит от марки и модели вашего мотора. Лучше прочитать инструкции, предоставленные производителем, прежде чем продолжить.

Если вы определили, какие провода можно поменять местами, используйте отвертку с плоской головкой, чтобы снять заглушки двигателя. Вместо этого у вашего мотора может быть распределительная коробка. В любом случае вам необходимо получить доступ к клеммам, к которым прикреплены указанные провода. Вы можете использовать плоскогубцы с игольчатым носиком для удаления проводов и переключения клемм, к которым они прикреплены.Некоторые системы используют гайки для подключения проводов. Если это так, вам нужно использовать гайковерт, чтобы получить доступ к терминалам.

После того, как вы закончили переключать провода, установите на место заглушку или закройте распределительную коробку на двигателе. Восстановите питание цепи и проверьте двигатель, чтобы убедиться, что магнитное поле переключилось и что оно действительно вращается в противоположном направлении.

Упрощенная схема подключения

Типовая схема подключения может предусматривать до десяти выведенных контактов на контактной планке. Ток от фазы L протекает до одной из щеток, затем передается на коллектор и обмотку якоря, после чего проходит вторую щетку и перемычку на обмотки статора и выходит на нейтраль N. Такой способ подключения не предусматривает реверс двигателя вследствие того, что последовательное подсоединение обмоток ведет к одновременной замене полюсов магнитных полей и в результате момент всегда имеет одно направление.

Направление вращения в этом случае можно изменить, только поменяв местами выхода обмоток на контактной планке. Включение двигателя «напрямую» выполняется только с подсоединенными выводами статора и ротора (через щеточно-коллекторный механизм). Вывод половины обмотки используется для включения второй скорости. Следует помнить, что при таком подключении мотор работает на полную мощность с момента включения, поэтому эксплуатировать его можно не более 15 секунд.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как реализовать схему реверса?

Для перемены направленности вращения ротора, нужно поменять местами 2 из 3 фазы его обмотки. Тогда электромагнитное поле статора меняет свою направленность движения, при этом ротор в первоначальный период времени, двигаясь по инерции, станет притормаживаться, пока окончательно не остановится. И только потом он будет крутиться в другом направлении.

Замену полярности электро-пусковой обмотки возможно сделать с управляющим тумблером по схеме. Его можно подобрать с 2 или 3 зафиксированными положениями и 6 выходами. Выбирать такое устройство нужно по токовой нагрузке и разрешенному напряжению.

Пропускать ток на тумблер предпочтительнее от вспомогательной обмотки, которая работает непродолжительно. Перечисленное, даст возможность значительно увеличить рабочий ресурс контактной группы.

Реверс асинхронного двигателя с конденсаторным запуском лучше выполнять по следующей схеме:

• При тяжелом пуске параллельно к главному конденсатору, используя средний контакт с самовозвратом ПНВ, подсоединяют добавочный конденсатор.
• В таком примере переключают тумблер реверса только при заторможенном роторе, и никак не при его вращении.
• Случайная перемена направленности работы мотора под напряжением, сопряжена с огромными скачками тока, что истощает его мото-ресурс. По этой причине посадочное место тумблера реверса на оборудовании нужно подбирать таким образом, чтобы сделать невозможным случайное включение его во время работы. Лучше установить его в каком-то углубленном месте конструкции.

Если электродвигатель не работает должным образом после сборки схемы, потребуется дважды перепроверить, что провода идут к правильным клеммам переключателя. И также удостоверится, что проводка не ослаблена или не повреждена.

Рекомендуется использовать увеличительное стекло, чтобы убедиться, что соединения выполнены правильно и даже самая тонкая нить провода случайно не касается другого проводка или клеммы.

Источник

Варианты подключения обмотки

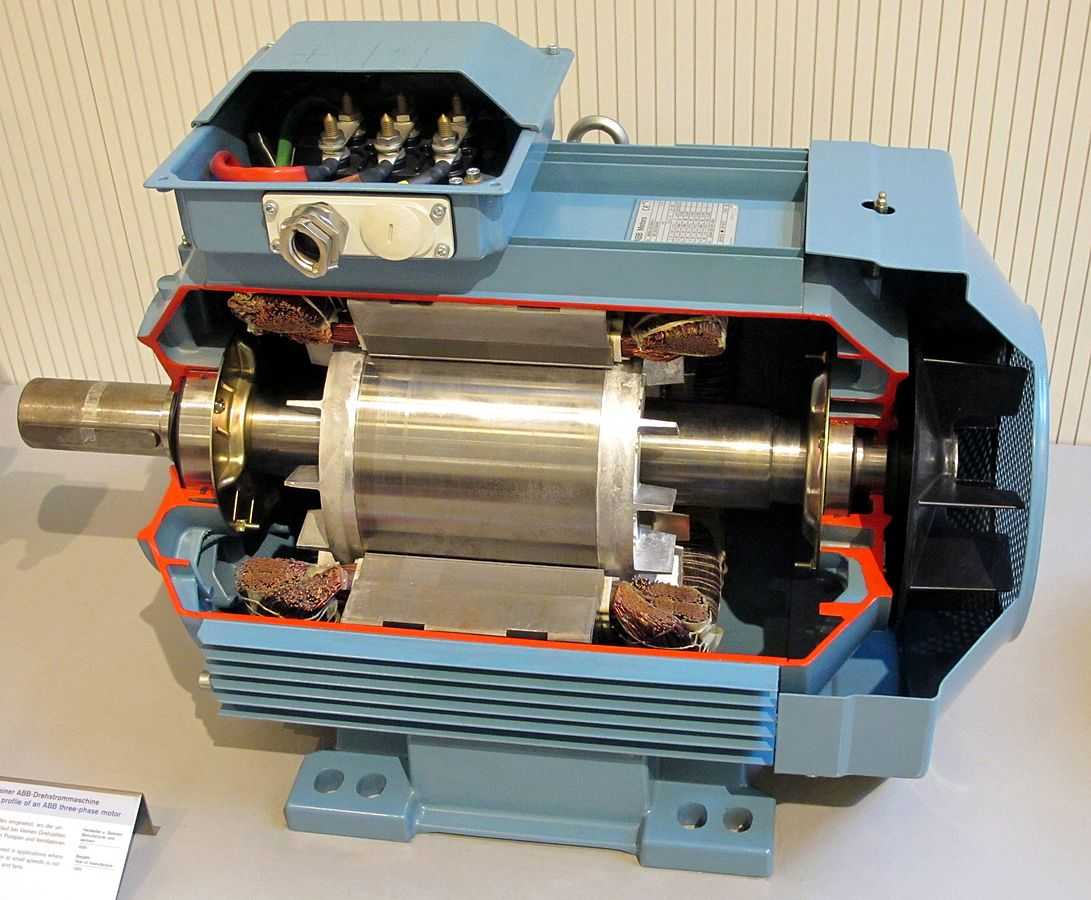

Асинхронный трёхфазный электромотор располагает тремя обмотками – для каждой фазы в отдельности – идущими в пазы статора. Однако для возникновения электродвижущей силы и, как результат, вращения ротора требуется их соединение друг с другом

Вариант подключения конкретного двигателя важно знать. Так как это поможет выбрать верную схему подключения его к сети 220В

Каждая из трёх обмоток отвечает своей фазе и имеет как начало, так и конец. При этом входы и выходы обозначаются соответствующими буквами и цифрами:

Номенклатура двигателей, выпущенных в период Советского союза:

1. Первая фаза С1-С4.
2. Вторая фаза С2-С5.
3. Третья фаза С3-С6.

Обозначения современных моторов:

1. Первая фаза U1-U2.
2. Вторая фаза V1-V2.
3. Третья фаза W1-W2.

Подключение обмотки трёхфазного двигателя Источник autogear.ru

Существует две основные схемы соединения обмоток в рассматриваемом типе двигателей:

Звездой.

Все выходы обмоток соединены в одну точку, а входы, соответственно, к фазам. Схематическое изображение такого способа внешне напоминает звезду. При таком способе к каждой отдельной жиле прилагается фаза 220В, а двум последовательным – линейное 380В.

Главный плюс такой схемы – приложение линейного тока одновременно к двум жилам, что значительно снижает пусковые токи и позволят ротору выполнять мягкий старт. Минусом является меньшая мощность из-за слабых токов в обмотке.

Треугольником.

Вход предыдущей обмотки соединяется с выходом последующей – и так по кругу. В результате схема напоминает треугольник. При линейном напряжении, равном 380В, токи в обмотке будут достигать существенно большего значения, чем в выше приведённом варианте. Это даст возможность проявить мотору существенно большее значение силы. Недостаток схемы – более сильные пусковые токи, способны привести к перегрузке сети.

Схема «треугольник» Источник ytimg.com

Как изменить направление вращения однофазного асинхронного двигателя

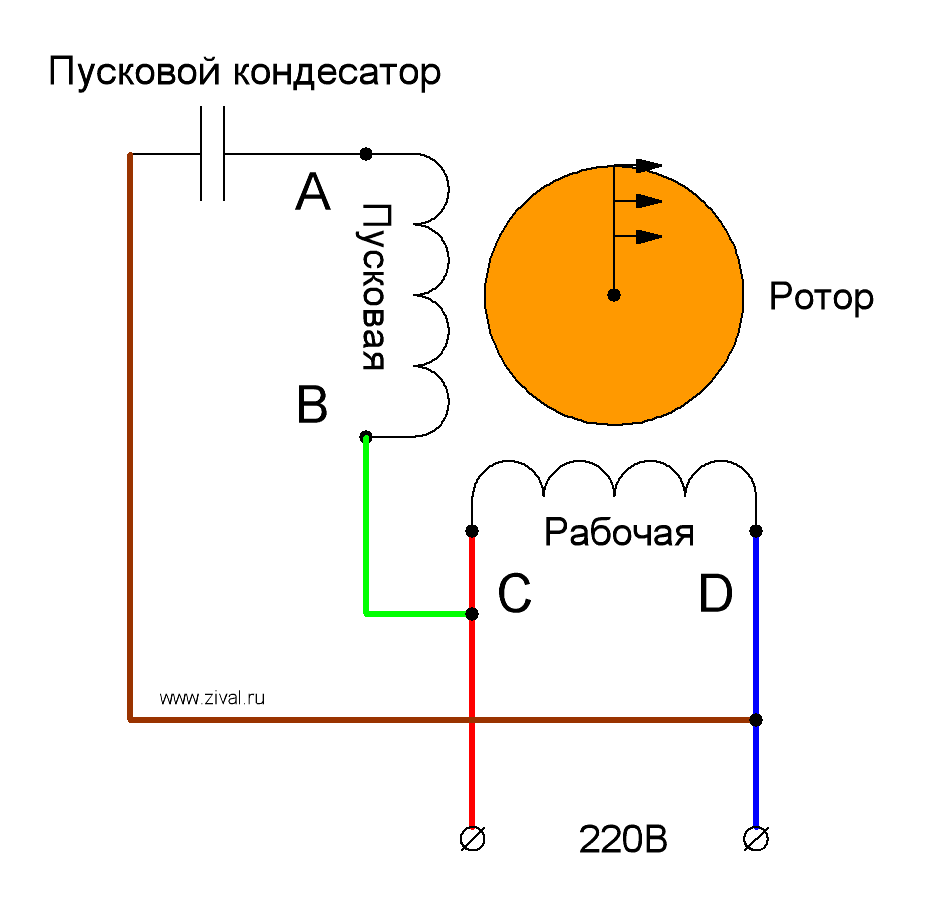

Рис. 1 Схема подключения двигателя однофазного асинхронного двигателя с пусковым конденсатором.

Возьмем за основу уже подключенный однофазный асинхронный двигатель, с направлением вращения по часовой стрелке (рис.1).

• точками A, B условно обозначены начало и конец пусковой обмотки, для наглядности к этим точкам подключены провода коричневого и зеленого цвета соответственно.
• точками С, В условно обозначены начало и конец рабочей обмотки, для наглядности к этим точкам подключены провода красного и синего цвета соответственно.
• стрелками указано направление вращения ротора асинхронного двигателя

Задача.

Изменить направление вращения однофазный асинхронный двигатель в другую сторону – против часовой стрелки. Для этого достаточно переподключить одну из обмоток однофазного асинхронного двигателя – либо рабочую либо пусковую.

Вариант №1

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения рабочей обмотки.

Рис.2 При таком подключении рабочей обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Вариант №2

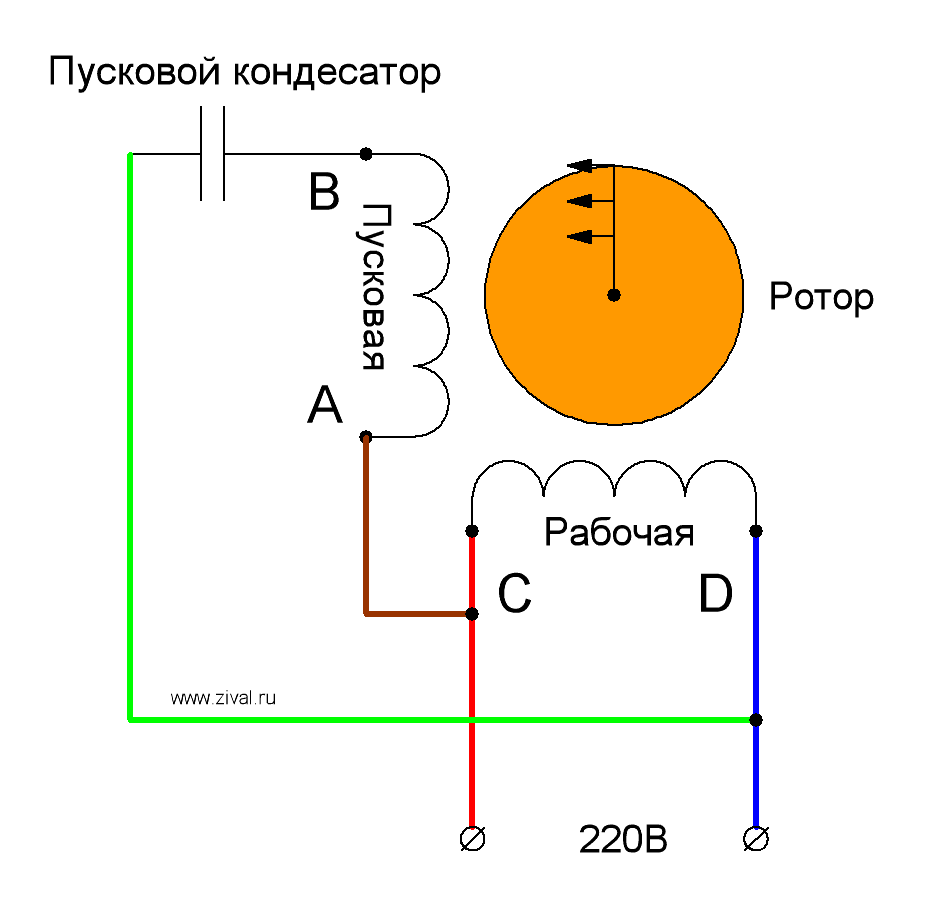

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения пусковой обмотки.

Рис.3 При таком подключении пусковой обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Важное замечание. Такой способ изменить направление вращения однофазного асинхронного двигателя возможен только в том случае, если на двигателе имеется отдельные отводы пусковой и рабочей обмотки

Такой способ изменить направление вращения однофазного асинхронного двигателя возможен только в том случае, если на двигателе имеется отдельные отводы пусковой и рабочей обмотки.

Рис.4 При таком подключении обмоток двигателя, реверс невозможен.

На рис. 4 изображен довольно распространенный вариант однофазного асинхронного двигателя, у которого концы обмоток В и С, зеленый и красный провод соответственно, соединены внутри корпуса. У такого двигателя три вывода, вместо четырех как на рис. 4 коричневый, фиолетовый, синий провод.

UPD 03/09/2014 Наконец то удалось проверить на практике, не очень правильный, но все же используемый метод смены направления вращения асинхронного двигателя. Для однофазного асинхронного двигателя, который имеет только три вывода, возможно заставить ротор вращаться в обратном направлении, достаточно поменять местами рабочую и пусковую обмотку. Принцип такого включения изображен на рис.5

Рис. Нестандартный реверс асинхронного двигателя

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.
