Как снять форсунки на газели 405 евро 3

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.Вынимаются фиксаторы, снимается обратный слив с инжекторов
  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.В верхние отверстия распылителей вставляются шприцы
  3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

  1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).Топливная колодка отсоединяется от форсунок
  2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.Разъёмы вынимаются из гнёзд инжекторов
  3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора
  4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом
  5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Ремонт форсунок

В ряде случаев элементы могут быть отремонтированы. Эти случаи следующие:

форсунка ещё не выработала свой ресурс;

на её корпусе отсутствуют следы деформаций и трещинки;

отсутствуют видимые повреждения распылителя.

Ремонт детали подразумевает её промывку и замену резиновых уплотнителей.

В вопросе целесообразности ремонта владельцы автомобилей «Газель» не могут прийти к единому мнению.

Mindforms

http://forum.allgaz.ru/showthread.php?t=26226

Ferum

http://forum.allgaz.ru/showthread.php?t=26226

Продувка и чистка

На поверхности форсунок обычно скапливается грязь или нагар, которые не рекомендуется удалять тряпкой вручную.

Сначала следует снять с элемента резиновое кольцо — оно обычно сильно изношено. Затем распылитель отделяется от корпуса и помещается в ацетон на 1–2 часа. Корпус форсунки чистится жидкостью для промывки карбюраторов.

Промывка форсунки осуществляется как снаружи, так и внутри

После очистки все элементы сушатся и собираются.

Замена резинового уплотнителя

Уплотнительное кольцо необходимо для устойчивости положения механизма относительно двигателя. Если кольцо изнашивается, механизм начинает стучать.

Уплотнитель обычно меняется вместе с форсунками. Это делается следующим образом.

Очистите гнездо устройства на топливной рампе сжатым воздухом.

Устанавливается уплотнительное кольцо и смазывается бензином.

В посадочное гнездо вкручивается сама деталь.

Видео: диагностика и ремонт форсунок

На автомобили «ГАЗель» последних поколений производитель устанавливает довольно надёжные форсунки. Однако и они имеют ограниченный срок службы, который можно увеличить использованием качественного топлива. Заменить их можно самостоятельно. Тщательно следуя рекомендациям профессионалов, сделать это достаточно просто.

Частные случаи

Кроме всего вышеперечисленного, с Газелью 405 случаются еще и другие приключения. Многие водители не замечают, как цепочка на двигателе перескакивает. Соответственно двигатель отказывается оживать пока цепочка не стоит на своем месте.

Ваша задача просто открыть крышку капота и проверить в порядке ли цепочка

, если нет, то поставить ее на место. Эта процедура отнимет у вас в лучшем случае минут 10, зато вы сможете завести свой автомобиль. В остальном не заводится Газель 405 инжектор из-за других проблем.

Ответить на этот вопрос достаточно сложно, поэтому мы просто перечислили вам несколько наиболее распространенных вариантов поломки. Точный ответ вы сможете получить только после тщательной диагностики. Именно на этом этапе можно узнать причину, по которой машина отказывается заводиться. Поэтому не ломайте себе голову и лучше обратитесь в автосервис.

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

  • тонкую шлицевую отвёртку;
  • рожковые ключи на «10» и «13»;
  • небольшую пустую ёмкость для слива бензина;
  • шило.

Действия выполняются в определённом порядке:

  1. Автомобиль устанавливается на ровном месте.
  2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
  3. От аккумулятора отсоединяется «минусовой» провод.
  4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
  5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.

    Отвёрткой ослабляется хомут шланга

  6. Снимается рукав, вентилирующий картер.

    Ослабляется крепёж и снимается шланг картерной вентиляции

  7. Отсоединяется трубка вакуумного усилителя тормозной системы.

    Ослабляется хомут и отключается шланг вакуумного усилителя

  8. Ослабляется хомут и снимается шланг регулятора давления горючего.

    Откручивается крепёж, снимается шланг регулятора давления топлива

  9. Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.

    Снимаются все гайки и наконечники проводов «массы»

  10. От штуцера рампы отсоединяется бензошланг подачи бензина.

    От рампы отключается топливный шланг

  11. С патрубка системы холостого хода снимается шланг вентиляции картера.

    Снимается шланг, вентилирующий картер

  12. От регулятора давления горючего отсоединяется сливной бензошланг.

    С устройства, регулирующего давление, снимается шланг

  13. Откручиваются винты крепления, снимается топливная рампа.

    Откручиваются крепёжные винты и снимается рампа

  14. Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

    Разъём управляющего кабеля вынимается из гнезда распылителя

  15. Форсунка извлекается из коллектора.

    Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

  • гаечные ключи на «17» и «13»;
  • тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

  1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
  2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
  3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.

    Места расположения фиксаторов и гаек, которые нужно открутить и снять

  4. Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
  5. Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

    Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе

  6. Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

    Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Это интересно: Штрафов с камер видеофиксации станет больше

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

  • ресурс использования распылителя меньше, чем тот, на который он рассчитан;
  • корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
  • на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

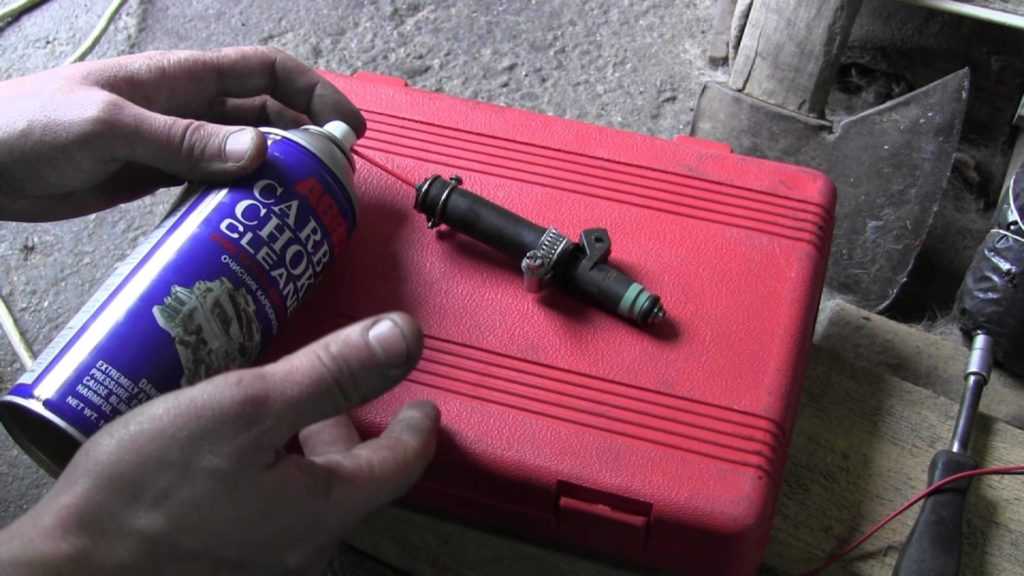

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

  • ножной насос с манометром;
  • аккумулятор и два разноцветных провода;
  • жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

  1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
  2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
  3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
  4. Насосом создаётся давление, которое воздействует на очистительный состав.
  5. К аккумулятору подключаются провода.
  6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

  • найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
  • снять форсунку и установить ее на испытательный стенд;
  • создать заведомо высокое давление на форсунке;
  • с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник m.etlib.ru

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).
2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините шланги вентиляции картера… 4. …и продувки маслоотделителя.
5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. 6. Ослабьте хомуты и отсоедините шланги подачи…
7. …и слива топлива. 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.
9. Отсоедините от форсунок колодки моторного жгута. 10. Выверните два болта крепления…
11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.
ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.
12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.
ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.
13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.
14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.
15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.
16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).
17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.
19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.
21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.


Детали, из которых состоит бензиновая форсунка

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Форсунки к мотору ЗМЗ 405

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.


Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.


Так выглядит инжектор для дизельного двигателя

Представленный распылитель является устройством закрытого типа. Его устройство похоже на схему электромагнитной бензиновой форсунки. Применяются также инжекторы открытого типа. У них распылительное отверстие не закрывается запорной иглой. Такие устройства менее надёжны и служат не так долго. Закрывающиеся распылители проходят четыре стадии рабочего процесса:

  • игла закрывает сопло инжектора, дизтопливо не подаётся;
  • иголка приподымается, солярка начинает впрыскиваться внутрь камеры сгорания;
  • сопло открыто полностью, топливо распыляется максимально;
  • фаза закрытия — игла опускается, закрывая сопло, подача дизтоплива прекращается.

Последние модификации двигателей «Камминз» снабжены топливной системой Common Rail. Для неё используются пьезоэлектрические распылители. Их скорость срабатывания в несколько раз выше, чем у электромагнитных инжекторов. Благодаря этому подача дизтоплива лучше дозируется, исключается его перерасход. Управляет подачей солярки пьезоэлемент, способный изменять свои размеры под воздействием электрического импульса. Пьезокристалл управляет клапаном, регулирующим подачу топлива к соплу форсунки.

Как самостоятельно почистить устройство подачи топлива

Тот же стенд имеет функцию очистки форсунок. Но при желании это можно сделать и в гаражных условиях. Используется стандартная чистящая жидкость и несложное приспособление, собранное из подручных средств.

Самодельная установка представляет собой автомобильный электрический бензонасос, помещённый в сосуд с очистителем инжекторов. Шланг от насоса подсоединяется к входному штуцеру форсунки, а на её питающий разъём через микропереключатель кнопочного типа подаётся питание от аккумулятора.

Многократно прогнав через распылитель содержащую мощные растворители отложений жидкость можно добиться существенного восстановления распылительных свойств прибора, что станет ясно по изменению формы факела.

Неподдающуюся очистке форсунку придётся заменить, не всегда её дефект связан с загрязнением, возможна коррозия или механический износ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как снять форсунки на газели 405 евро 3

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.Вынимаются фиксаторы, снимается обратный слив с инжекторов
  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.В верхние отверстия распылителей вставляются шприцы
  3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

  1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).Топливная колодка отсоединяется от форсунок
  2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.Разъёмы вынимаются из гнёзд инжекторов
  3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора
  4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом
  5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Ремонт форсунок

В ряде случаев элементы могут быть отремонтированы. Эти случаи следующие:

форсунка ещё не выработала свой ресурс;

на её корпусе отсутствуют следы деформаций и трещинки;

отсутствуют видимые повреждения распылителя.

Ремонт детали подразумевает её промывку и замену резиновых уплотнителей.

В вопросе целесообразности ремонта владельцы автомобилей «Газель» не могут прийти к единому мнению.

Mindforms

http://forum.allgaz.ru/showthread.php?t=26226

Ferum

http://forum.allgaz.ru/showthread.php?t=26226

Продувка и чистка

На поверхности форсунок обычно скапливается грязь или нагар, которые не рекомендуется удалять тряпкой вручную.

Сначала следует снять с элемента резиновое кольцо — оно обычно сильно изношено. Затем распылитель отделяется от корпуса и помещается в ацетон на 1–2 часа. Корпус форсунки чистится жидкостью для промывки карбюраторов.

Промывка форсунки осуществляется как снаружи, так и внутри

После очистки все элементы сушатся и собираются.

Замена резинового уплотнителя

Уплотнительное кольцо необходимо для устойчивости положения механизма относительно двигателя. Если кольцо изнашивается, механизм начинает стучать.

Уплотнитель обычно меняется вместе с форсунками. Это делается следующим образом.

Очистите гнездо устройства на топливной рампе сжатым воздухом.

Устанавливается уплотнительное кольцо и смазывается бензином.

В посадочное гнездо вкручивается сама деталь.

Видео: диагностика и ремонт форсунок

На автомобили «ГАЗель» последних поколений производитель устанавливает довольно надёжные форсунки. Однако и они имеют ограниченный срок службы, который можно увеличить использованием качественного топлива. Заменить их можно самостоятельно. Тщательно следуя рекомендациям профессионалов, сделать это достаточно просто.

Частные случаи

Кроме всего вышеперечисленного, с Газелью 405 случаются еще и другие приключения. Многие водители не замечают, как цепочка на двигателе перескакивает. Соответственно двигатель отказывается оживать пока цепочка не стоит на своем месте.

Ваша задача просто открыть крышку капота и проверить в порядке ли цепочка

, если нет, то поставить ее на место. Эта процедура отнимет у вас в лучшем случае минут 10, зато вы сможете завести свой автомобиль. В остальном не заводится Газель 405 инжектор из-за других проблем.

Ответить на этот вопрос достаточно сложно, поэтому мы просто перечислили вам несколько наиболее распространенных вариантов поломки. Точный ответ вы сможете получить только после тщательной диагностики. Именно на этом этапе можно узнать причину, по которой машина отказывается заводиться. Поэтому не ломайте себе голову и лучше обратитесь в автосервис.

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

  • тонкую шлицевую отвёртку;
  • рожковые ключи на «10» и «13»;
  • небольшую пустую ёмкость для слива бензина;
  • шило.

Действия выполняются в определённом порядке:

  1. Автомобиль устанавливается на ровном месте.
  2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
  3. От аккумулятора отсоединяется «минусовой» провод.
  4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
  5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.

    Отвёрткой ослабляется хомут шланга

  6. Снимается рукав, вентилирующий картер.

    Ослабляется крепёж и снимается шланг картерной вентиляции

  7. Отсоединяется трубка вакуумного усилителя тормозной системы.

    Ослабляется хомут и отключается шланг вакуумного усилителя

  8. Ослабляется хомут и снимается шланг регулятора давления горючего.

    Откручивается крепёж, снимается шланг регулятора давления топлива

  9. Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.

    Снимаются все гайки и наконечники проводов «массы»

  10. От штуцера рампы отсоединяется бензошланг подачи бензина.

    От рампы отключается топливный шланг

  11. С патрубка системы холостого хода снимается шланг вентиляции картера.

    Снимается шланг, вентилирующий картер

  12. От регулятора давления горючего отсоединяется сливной бензошланг.

    С устройства, регулирующего давление, снимается шланг

  13. Откручиваются винты крепления, снимается топливная рампа.

    Откручиваются крепёжные винты и снимается рампа

  14. Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

    Разъём управляющего кабеля вынимается из гнезда распылителя

  15. Форсунка извлекается из коллектора.

    Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

  • гаечные ключи на «17» и «13»;
  • тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

  1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
  2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
  3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.

    Места расположения фиксаторов и гаек, которые нужно открутить и снять

  4. Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
  5. Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

    Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе

  6. Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

    Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Это интересно: Штрафов с камер видеофиксации станет больше

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

  • ресурс использования распылителя меньше, чем тот, на который он рассчитан;
  • корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
  • на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

  • ножной насос с манометром;
  • аккумулятор и два разноцветных провода;
  • жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

  1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
  2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
  3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
  4. Насосом создаётся давление, которое воздействует на очистительный состав.
  5. К аккумулятору подключаются провода.
  6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

  • найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
  • снять форсунку и установить ее на испытательный стенд;
  • создать заведомо высокое давление на форсунке;
  • с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник m.etlib.ru

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).
2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините шланги вентиляции картера… 4. …и продувки маслоотделителя.
5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. 6. Ослабьте хомуты и отсоедините шланги подачи…
7. …и слива топлива. 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.
9. Отсоедините от форсунок колодки моторного жгута. 10. Выверните два болта крепления…
11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.
ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.
12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.
ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.
13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.
14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.
15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.
16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).
17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.
19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.
21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.


Детали, из которых состоит бензиновая форсунка

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Форсунки к мотору ЗМЗ 405

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.


Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.


Так выглядит инжектор для дизельного двигателя

Представленный распылитель является устройством закрытого типа. Его устройство похоже на схему электромагнитной бензиновой форсунки. Применяются также инжекторы открытого типа. У них распылительное отверстие не закрывается запорной иглой. Такие устройства менее надёжны и служат не так долго. Закрывающиеся распылители проходят четыре стадии рабочего процесса:

  • игла закрывает сопло инжектора, дизтопливо не подаётся;
  • иголка приподымается, солярка начинает впрыскиваться внутрь камеры сгорания;
  • сопло открыто полностью, топливо распыляется максимально;
  • фаза закрытия — игла опускается, закрывая сопло, подача дизтоплива прекращается.

Последние модификации двигателей «Камминз» снабжены топливной системой Common Rail. Для неё используются пьезоэлектрические распылители. Их скорость срабатывания в несколько раз выше, чем у электромагнитных инжекторов. Благодаря этому подача дизтоплива лучше дозируется, исключается его перерасход. Управляет подачей солярки пьезоэлемент, способный изменять свои размеры под воздействием электрического импульса. Пьезокристалл управляет клапаном, регулирующим подачу топлива к соплу форсунки.

Как самостоятельно почистить устройство подачи топлива

Тот же стенд имеет функцию очистки форсунок. Но при желании это можно сделать и в гаражных условиях. Используется стандартная чистящая жидкость и несложное приспособление, собранное из подручных средств.

Самодельная установка представляет собой автомобильный электрический бензонасос, помещённый в сосуд с очистителем инжекторов. Шланг от насоса подсоединяется к входному штуцеру форсунки, а на её питающий разъём через микропереключатель кнопочного типа подаётся питание от аккумулятора.

Многократно прогнав через распылитель содержащую мощные растворители отложений жидкость можно добиться существенного восстановления распылительных свойств прибора, что станет ясно по изменению формы факела.

Неподдающуюся очистке форсунку придётся заменить, не всегда её дефект связан с загрязнением, возможна коррозия или механический износ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
