Проверка, натяжение ремня УАЗ «Буханка»

Согласно регламенту, проверка состояния и натяжения ремня генератора УАЗ 452 и его многочисленных модификаций должна проводиться при каждом техническом обслуживании.

Признаками, указывающими на необходимость замены ремня, являются:

• наличие на поверхности изделия трещин, сквозных отверстий, порезов, отслоений ткани от резины, критичный износ зубьев;
• наличие следов моторного масла.

Чтобы обнаружить подобные дефекты, производят визуальный осмотр ремня без его снятия.

При наличии масляных потёков на поверхности ремня перед его заменой следует выяснить причину подтекания моторного масла и устранить её. Чаще всего к такому результату приводит износ сальников коленвала.

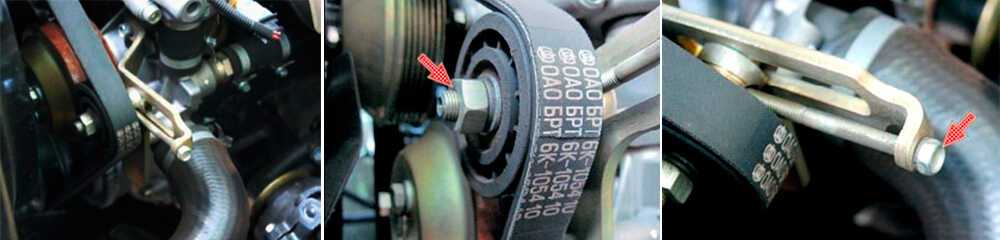

Рассмотрим, как осуществляется натяжение ремня генератора «Буханки» для карбюраторных двигателей (ЗМЗ 402, УМЗ 421, УМЗ 417):

• ослабляем болт крепления ролика ременного натяжителя;
• вращаем на пару оборотов регулировочный болт, осуществляя натяжку ремня до требуемого значения;
• правильным считается состояние, при котором, воздействуя на ремень между помпой и генератором с силой 8 кгс (около 80 Н), добиваемся его прогиба в пределах 12-15 мм. Если под рукой нет динамометра, можно заменить его пружинными весами старого образца типа безмен, оттягивая ремень крючком;
• как только нужное натяжение создано, затягиваем болт крепления ролика натяжителя.

Та же операция с приводным ремнём ГУР и по совместительству вентилятора (у них разные шкивы) осуществляется посредством изменения положения насоса ГУР.

Для этого нужно ослабить болт, которым насос гидроусилителя крепится к кронштейну, а затем подтянуть регулировочный болт, сдвигающий насос ГУР в сторону кронштейна и осуществляющий его натяжку.

Для ремня привода гидроусилителя нормальным считается прогиб в диапазоне 10-15 мм. Приложенная сила воздействия (между валом насоса ГУР и шкивом привода вентилятора) – как в предыдущем случае, 80 Н.

Добившись нужного натяжения, затягиваем болт крепления насоса.

Отметим, что на многих модификациях УАЗ 452 рулевой гидроусилитель отсутствует, так что там нужно проверять только один приводной ремень.

Но поскольку ремень тот же, вместо шкива насоса установлен дополнительный ролик, в функции которого входит обеспечение натяжки ремня и правильного расположения ремня с охватом остальных шкивов. Здесь для регулировки натяжения приводного ремня нужно ослабить гайку этого ролика и затем приступить к вращению натяжного болта.

Если на «Буханке» установлен двигатель ЗМЗ-409, соответствующий третьему экостандарту, там установлен автоматический натяжитель ремня. Поэтому на таких модификациях проверка натяжения ремней не производится, нужно только проверять состояние автоматического натяжителя при снятом ремне. Если механизм неисправен, его меняют на новый.

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
5. Выпрямительный мост состоит из 6 диодов.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.
6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.

   Старый и новый

7. Производится замена деталей навесных агрегатов на новые, после чего натягивается и регулируется ремень.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

• При помощи регулировочной планки.
• Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

1. Ослабляется затяжка крепления генератора.
2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
3. Проверяется и выставляется натяжка приводного устройства.
4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

Обозначение элементов:

1. шкив генератора.
2. привод водяного насоса.
3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
4. приводной элемент.
5. шкив коленвала.
6. натяжной ролик.
7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

• 1 ремень 6РК2100;
• вариант с двумя ремнями:
  • 6РК1275 –  привод вентилятора;
  • 6РК1220 –  привод генератора;
• или другой вариант:
  • 6РК1275 – привод генератора;
  • 6РК1238 – привод ГУР/вентилятор.

Проверка

Проверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.

Проводится визуальный осмотр механизмов и  их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.

Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.

На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.

6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.

7. Производится замена деталей навесных агрегатов на новые, после чего натягивается и регулируется ремень.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

• При помощи регулировочной планки.
• Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

1. Ослабляется затяжка крепления генератора.
2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
3. Проверяется и выставляется натяжка приводного устройства.
4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

Обозначение элементов:

1. шкив генератора.
2. привод водяного насоса.
3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
4. приводной элемент.
5. шкив коленвала.
6. натяжной ролик.
7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

• 1 ремень 6РК2100;
• вариант с двумя ремнями:
  • 6РК1275 –  привод вентилятора;
  • 6РК1220 –  привод генератора;
• или другой вариант:
  • 6РК1275 – привод генератора;
  • 6РК1238 – привод ГУР/вентилятор.

Проверка

Проверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.

Проводится визуальный осмотр механизмов и  их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.

Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.

На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.

Ремень помпы уаз 409 двигатель размер

Сразу хотел сказать, что в нашей деревне этот ремень, впрочем как и все, которые не ГРМ, принято называть сервисными… Почему так сложилось — я не знаю… Очевидно так пошло с иномарок…

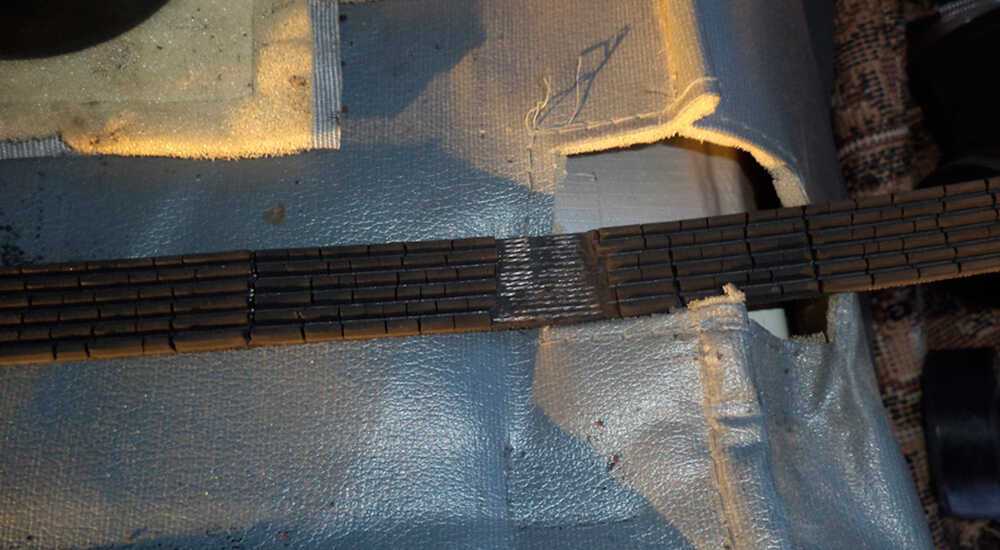

Так вот, сервисный ремень, который обслуживает генератор и помпу прослужил очень недолго…

Два месяца назад, в Нижнем Новгороде он был установлен новый

. Производитель этого ремня ПРАМО.

Сделан этот ремень был реально из сажи…

Маркировка ремня 6PK1275 первая цифра — это количество ручейков 1275 — это длина ремня… оригинальная длина…по- книжке длина…

Установлен новый ремень конторы Gates из Бельгии…

Ну и чтоб не плодить темы о говнокачестве ремней…приходила сегодня в гараж машина… она даже не вся убралась… Особо внимательные поймут, что это за машина… Так вот — это газель с ульяновским:) Обратите внимание Газель с ульяновским двигателем… это 402 с инжектором и сальником на коленвалу вместо сальниковой набивки на 402 заволжском двигателе…

Тоесть уазик патриот с двигателем ЗМЗ 409, а Газель с Ульяновским двиглом… куда катится этот мир:)

Кирпич в сторону производителя… этот разорваный вот от этого производителя… все параметры ремня на фото…

У них просто бюджетное предприятие и Газельке реально не повезло… таких ремней закуплена целая коробка… а при попытке возбухнуть про качество ремней у них не будет никаких… будут без гура ездить…

для себя, чтоб больше не искать: УАЗ 31514

: ремень ГУР — 1150 х 8, ремень Вентилятора — 1030х8

УАЗ 3163 Патриот

( с 2012 г. в.) : 6РК2120

УАЗ 3163 Патриот

( до 2012 г. в.) : 1 ремень 6РК2100

1) 6РК1275 — ремень вентилятора 2) 6РК1220 — ремень генератора без гура

1) 6РК1275 — ремень генератора 2) 6РК1238 — ремень ГУР/вентилятор

УАЗ 3741 (409дв.)/ УАЗ 3151 (409 дв):

6РК1195 , 6РК1220

ремень ГУР 8х1150

ремень Вентилятора – 8х1030

двигатель 409

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 – 1 штука

406-1308080 – 2 штуки

2) 6РК1220 – ремень генератора

1) 6РК1275 – ремень генератора

Весенние болезни УАЗ Патриот. Натягиваем ремень насосом ГУР

Натягиваем ремень насосом ГУР

В центр России пришло — таки летнее тепло, и стало насущной необходимостью использование кондиционера.

Чего уж тут казалось то необычного. Но УАЗ Патриот не был бы сам собой, если выполнил все беспрекословно. И нет, ведь не то что бы кондиционер отказался работать, вовсе нет. Но соседи по пробке были шокированы его включением в моем автомобиле. Как так спросите Вы. Да все очень просто. На холостых оборотах раздался смачный свист, соловей разбойник тихо отдыхал в сторонке. Пострадали только мои пассажиры, во избежание недовольства общественности, и сохранение моей нервной системы, было принято решение открыть окна, впустить свежую пыль дорог, и следовать до места назначения без такого блага как кондиционер.

Далее друзья как вы понимаете, речь идет об автомобиле с одним ремнем, генерации 2015 года.

И так напомню предысторию вопроса, конкретно по моему автомобилю.

Осенью был заменены обводные ролики и установлен ремень Inserk 2120, он оказался длинным и свистел вообще без кондиционера и нагрузки. Ему на замену через 300 км пробега пришел ремень Gates 2100. Который в 3 раза дороже чем inserk, xnu вовсе не означает что на столько же лучше. И он честно прошел 3000 км, и не показывал вида. Но он растянулся, и в момент увеличения нагрузки, а муфта кондиционера, это существенная нагрузка стоит сказать, дал маху и засвистел.

Вот он шкив муфты кондиционера

При включении кондиционера четко просматривалось подклинивание шкива муфты, да и ремень имел достаточно большой прогиб. Но мы не ищем легких путей и я принял решение натянуть ремень единственным доступным образом, отодвиганием насоса гидроусилителя.

Ох и неудобно же все под капотом Патриота, не так чтобы совсем, но есть такой момент немного.

И так регулируем насос ГУР.

В моем случае он был придвинут к блоку ДВС.

Снимаем накладку радиатора.

снимаем виску и дифузор

виска ключ)))

Откручиваем болты салазок ключами на 14 и 17.

Регулировочным болтом отодвигаем насос в сторону от двигателя, я отодвинул примерно на 5-7 мм. Сборка в обратной последовательности.

В общем ничего сложного, ремень принял нужное натяжение, свистов и посторонних звуков не наблюдается.

И да отмечу что ремень имеет идеальное состояние и снаружи и по ручейкам, трещин и повреждений нет, но вот растяжение имеет место быть. Напомню, что ремень стоит 2100 Gates.

Ну и для поклонников посмотреть а не почитать, конечно же есть видео на моем канале lexmak & Очень черный на youtube.

Напоминаю всем, что данный материал, это не инструкция к действию, а лишь мои опыта над моим автомобилем, которыми я делюсь со своими читателями.

Всем хороших направлений, и добрых дорог!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Натяжитель ремня генератора уаз патриот

Внедорожник УАЗ Патриот в своей конструкции имеет такие изделия, как натяжные ролики ремней. Они предназначены для того, чтобы осуществлять натяжения ремня привода агрегатов. В процессе эксплуатации каждая деталь рано или поздно выходит из строя, особенно если не уделяется ей должного внимания. Сегодня же мы рассмотрим, как заменить ролики на Патриоте, а также, как проводится натяжка ремня.

Ремень приводит в действие следующие агрегаты:

1. Генератор.
2. Водяной насос.
3. Шкив коленчатого вала.
4. Компрессор кондиционера (на моделях с кондиционером). Если авто не оснащается кондиционером, тогда имеется натяжной шкив.
5. Насос ГУРа.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора.2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика.3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень.5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.
