Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Тахометр на инжектор

В последнее время не мало автовладельцев меняют карбюраторные двигатели на системы инжектор. В данной статье мы опишем особенности подключения тахометра при переходе на инжектор, а тахометр на инжектор подключается вовсе не так как на карбюраторном двигателе.

Словом, если нет средств на приобретение VDO панели, то придется немного помудрить, но зато сэкономите.

В ВАЗах с высокой торпедой на панели приборов можно найти вход для низковольтного тахометра. Это будет пятый контакт красной колодки. Все остальное сводится к преобразованию высоковольтного сигнала в низковольтный. Вот с эти вопросом будет сложнее.

Просто будет с VDO панелью. На белой колодке есть два разъема для подключения инжекторного сигнала тахометра – второй контакт, для высоковольтного сигнала – третий контакт. К слову, высоковольтный сигнал понадобится тогда, когда VDO ставится на карбюраторную машину.

Вот если приборка старая, то вы можете заметить, что отличия между входами сигнала лишь в том, что на высоковольтной дорожке находится резистор. На старой приборке тоже стоит резистор на дорожке тахометра.

Чтобы на такую приборную панель подключить тахометр необходимо ее разобрать, и на красной дорожке, идущей от третьего контакта красной колодки найти необходимый резистор. Этот резистор необходимо выпаять или провести дорожку в обход его. Для этого достаточно пустить обходной провод.

Схема подключения тахометра на автомобилях ВАЗ-2110 с инжектором.

1. тахометр
2. бортовой компьютер
3. контроллер ЭСУД
4. датчик положения коленчатого вала
5. модуль зажигания.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterБыла ли эта информация полезной? Тахометры для карбюраторных автомобилей ВАЗСхема подключения тахометра ВАЗ-2103, 2106, 2107:1 – тахометр;Устройство и основные функции тахометраТахометр – это устройтсво, предПричины неисправности тахометраЕсли дергается стрелка тахометра, то соОсновные функции тахометраТахометр – это устройство, определяющеЕсли не работает тахометр, то рекомендуем начать с проверки подключения провода наКак самостоятельно изготовить тахометрТахометр своими руками сегодня мУстановка тахометра на дизельТахометр на дизель следуетПоказать еще

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

Как подключить дополнительный тахометр

Штатной комплектацией некоторых транспортных средств не предусматривается наличие тахометра. Однако этот прибор приносит пользу водителю, показывая обороты агрегата в определенное время. Если на автомобиле отсутствует или установлен штатный тахометр, который не нравится, всегда можно произвести подключение дополнительного. Для подключения дополнительного тахометра потребуются новый выносной тахометр, нож, паяльник, отвертки, провода, гаечные ключи. Вначале нужно посетить магазин, где продаются автомобильные комплектующие. Обычно в каждом из них представлен большой выбор выносных тахометров. Нужно выбрать прибор, лучше всего соответствующий салону автомобиля. Кроме того необходимо уделить внимание на красную лампочку, которая должна загораться в тот момент, достижения двигателем автомобиля предельных оборотов. Нужно внимательно изучить инструкцию, прилагаемую к приобретенному тахометру. При выборе самой простейшей модели, можно произвести ее подключение с помощью штекера, устанавливаемого в прикуривателе. Этим тахометром производиться измерение разницы напряжений тока и осуществляется ее перевод в обороты силового агрегата. Провода тахометра, можно напаять прямо на провода прикуривателя, для достижения наименьшей погрешности во время работы. Далее необходимо вынуть из гнезда колодку прикуривателя, произведя предварительное обесточивание бортовой системы питания. С этой целью производится снятие отрицательной клеммы с аккумулятора. На проводах необходимо сделать небольшие надрезы, для снятия части изоляции. Затем нужно спаять красный провод с красным, а синий с черным. Иногда вместо синего или черного провода бывает коричневый. Выполненные соединения необходимо тщательно заизолировать и уложить их таким образом, чтобы между ними не было соприкосновения. Для достижения наибольшей точности, должна быть выполнена полная установка тахометра. На торпеде надо выбрать место, где будет закреплен корпус прибора. Необходимо аккуратно просверлить отверстие под провода и снять торпеду. Далее через просверленное в торпеде отверстие необходимо вставить пучок с проводами. Лучше подложить туда резиновую прокладку. Для ее изготовления можно использовать изоляцию от провода, имеющего большое сечение. Эта прокладка не допустит, того чтобы перетирались провода. Теперь нужно разобраться с проводкой. Провод тахометра красного цвета, нужно запаять на плюсе зажигания, зеленого, на выходе катушки зажигания, белого на габариты или подсветку приборов и черного на массу. Нужно отметить, что вышеприведенная распиновка проводов является приблизительной, и она может изменяться исходя из модели тахометра. После этого можно произвести установку торпеды на прежнее место, задекорировать тахометр по своему усмотрению и проверить его работу.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

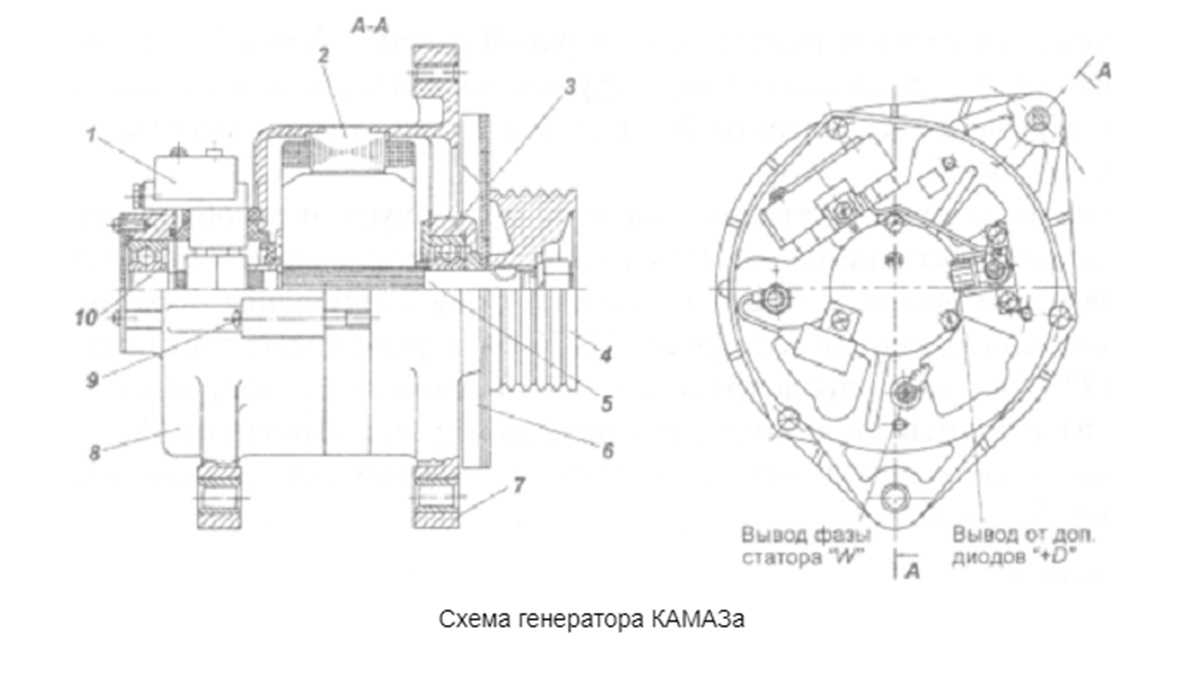

Замена и ремонт генератора на КАМАЗ

• набор инструментов, ключей, головок, воротков;
• «краб» для проверки степени натяжения приводных ремней;
• монтажная лопатка;
• отвертка с плоским и крестообразным наконечником.

Пошаговая инструкция по замене источника напряжения:

1. Фиксируем транспортное средство на ровной платформе.
2. Выжимаем стояночный тормоз.
3. Выключаем зажигание.
4. Отключаем клеммы с аккумулятора.
5. Опрокидываем кабину, стопорим ее фиксаторами.
6. Отключаем «+» и «-» от генераторной установки.
7. На 2 – 3 оборота выворачиваем стяжной болт кронштейна опоры.
8. Опускаем ГУ вниз, выводим ремни приводных механизмов с канавок.
9. Отворачиваем шпильки, выворачиваем стяжной болт.
10. Извлекаем ГУ со штатного места.

Далее проводим комплексную профилактику оборудования, очищаем составные элементы от грязи, пыли, продуваем потоком сжатого воздуха, просушиваем.

Заменяем изношенные элементы новыми по мере необходимости и обнаружения дефектных. Генератор подлежит замене в сборе, если в его корпусе выявлены трещины, сколы, надломы.

Запрещено дальнейшее использование оборудования, если в нем имеются неисправности.

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Что такое датчик тахометра

Датчиком тахометра называют любое устройство, предназначенное для регистрации важных сигналов, необходимых для работы измерительного прибора. Среди таких датчиков можно выделить датчик холостого хода и датчик коленчатого вала.

Датчик коленчатого вала фиксирует угловое положение коленвала в определенные моменты времени. Датчик может устанавливаться в задней или передней части двигателя, чаще всего, возле маховика. Такое устройство позволяет произвести точное измерение числа оборотов и передать соответствующий сигнал на приборную панель автомобиля.

Датчик холостого хода устанавливается в системе впуска машины. Он также принимает участие в определении числа оборотов коленчатого вала по количеству подаваемого топлива. Датчик холостого хода устанавливается на карбюраторе двигателя и посредством проводов посылает, необходимый для работы тахометра, импульс.

Другой вариант подключения устройства предусматривает его соединение с электронным блоком управления двигателем. Найти его не сложно, так как из него будет торчать ни один провод. Таким образом, датчик работает в тесном взаимодействии с ЭБУ и передает соответствующие показания на измерительные приборы.

Вот, пожалуй, все, что необходимо знать о тахометре автомобиля

Как вы видите, при должном внимание это довольно простое и важное устройство, пренебрегать которым совсем не стоит

Тахометр – это измерительное устройство используемое для определения частоты вращения подвижных деталей в механизмах и агрегатах. Обычно результаты его замеров вычисляются количеством оборотов в минуту. Устройство используется в автомобилях, мотоциклах, тракторах, комбайнах, морских и речных судах, самолетах, вертолетах и прочей технике с двигателем внутреннего сгорания. Его наличие позволяет контролировать пределы нагрузки в работе мотора, для увеличения его срока службы.

Зачем нужен тахометр в автомобиле

Устройство можно встретить на приборной панели практически каждого автомобиля за редким исключением. Оно используется водителем для контроля за работой двигателя. Дело в том, что эксплуатация мотора на повышенных оборотах несет опасность его повреждения. Следя за тахометром можно регулировать нажатие педали газа таким образом, чтобы коленвал оборачивался в безопасном режиме.

Наличие тахометра в автомобиле обеспечивает:

• Продления срока эксплуатации мотора.
• Оптимизацию расхода горючего.
• Выбор правильного режима езды в зависимости от нагрузки.
• Исключение ударного воздействия на трансмиссию при переключении передач.

Тахометры автомобилей имеют цифровую шкалу, последние числа и деления на которой отмечены красным цветом. Так на приборе выделяются критические обороты для данного двигателя. При достижении такого рабочего уровня коленчатый вал вращается на придельной для мотора скорости. Это сопровождается ускорением нагрева и увеличением вибрации, что способно вывести из строя поршневую группу, клапана, ГРМ и т.д. Глядя на тахометр, водитель может предотвратить такую нагрузку и вовремя перейти на более высокую передачу, сбросив при этом педаль газа.

После определенного предела оборотов, разного для каждого двигателя, тот начинает более интенсивно сжигать горючее. Контролируя вращение коленвала по тахометру, можно не допускать режим работы, при котором автомобиль начнет потреблять больше топлива.

С помощью тахометра подбираются оптимальные обороты двигателя для начала движения или подъема под гору. От этих данных зависит и удачный момент для переключения между передачами.

Показания тахометра особенно важны при вождении автомобиля с прицепом. В технической документации к машине можно увидеть информацию такого рода «120 лошадиных сил при 3500 об/мин». При достижении именно такого вращения коленвала можно добиться от двигателя самого высокого тягового усилия. То есть, двигаясь под гору в режиме 3500 об/мин, а не больше, можно безопасно для двигателя вытянуть нагрузку.

В автомобилях без тахометра контролировать нагрузку на двигатель приходится на слух, что при достаточной звукоизоляции салона сложно. Водителю нужно определять усиление по реву двигателя и только в этот момент переходить на более высокую передачу.

Устройство и виды тахометров

Главной частью прибора является датчик, установленный непосредственно возле коленчатого вала. Он считывает частоту вращения коленвала и с помощью электрических импульсов или механических связующих передает информацию на панель.

Существует 3 типа тахометров:

1. Механические.
2. Аналоговые.
3. Цифровые.

Неисправность генератора

Ещё несколько дней назад звонил клиент из города Щербинка. Он рассказал такую историю. Автомобиль КАМАЗ 2005 года выпуска, в хорошем техническом состоянии, работает абсолютно всё, но постоянно выходят из строя генераторы. Мы предложили провести диагностику и выяснить какие проблемы есть в системе подзарядки этого автомобиля. Клиент размышлял несколько дней и наконец принял решение пригласить нас. Прибыв на место, взору мастера предстал ухоженный автокран на базе КАМАЗ. Даже сложно было представить, что у такой аккуратненькой машины могут быть какие то проблемы. Визуальное состояние электропроводки, было на пять баллов, впрочем как и всё остальное. Автоэлектрик начал проверку с аккумуляторов, проверив тестером и прогрузочной вилкой, сделал вывод, что аккумуляторы в идеале. Дальнейшая проверка коснулась силовых проводов и опять норма. Прозвонив и сделав необходимые замеры остальных проводов (цепей), мастер пришёл к выводу, что система подзарядки абсолютно исправна, разумеется, не считая генератора. Генератор на автомобиле стоял чистенький, натяжка ремня-всё как положено. Водитель – адекватный человек рассказал, что автовладелец, после того как генератор сгорел в первый раз, где- то по случаю раздобыл несколько генераторов, которые в свою очередь, благополучно выходили из строя с разной периодичностью. После «смерти» последнего, хозяин авто и обратился к нам. Наш мастер пообщался с хозяином крана и выяснил. Генераторы приобретались год назад по смешной цене (не будем озвучивать цифру) за единицу, всего четыре штуки и автовладелец был очень рад, что теперь у него образовался внушительный резерв необходимой зап. части, тем более, что таких КАМАЗов у него было три. Но по иронии судьбы, все четыре резервных генератора, один за одним выходили из строя на одной и той же машине. Хозяин машины недоумевал, он грешил на электропроводку, на водителя, на всё вокруг, но только не на генератор. Уважаемые господа лучше купить одну вещь, в проверенном магазине, по настоящей цене, чем много (на первый взгляд) таких же вещей, но за копейки и не понятно у кого. Опять работает поговорка: Скупой платит дважды.

Как подключить выносной тахометр

Вам понадобится

• – тахометр подходящей модели
• – жестяная банка подходящего диаметра
• – ножницы для металла
• – эпоксидный клей
• – монтажная пена
• – стеклоткань
• – краска
• – наждачная бумага
• – канцелярский или любой другой острый нож
• – шило или долото
• – шпатлевка
• – двусторонний автомобильный скотч
• – бытовой фен
• – маленький резиновый шпатель

Инструкция

Сделайте заготовку корпуса. Для этого вам необходимо будет вставить тахометр в жестяную банку подходящего размера, а затем ровно и аккуратно ножницами для металла срезать излишки жести.

Старайтесь, чтобы срез получился ровным, без зазубрин и заусенцев, иначе потом вам придется либо потратить много времени и сил на шлифовку края детали, либо делать новую заготовку.Заполните днище банки монтажной пеной. Этим вы отрегулируете “посадку” вашего тахометра в корпусе и дополнительно укрепите деталь.

Помимо этого нанесите слой монтажной пены на наружную часть корпуса в то место, где предположительно тахометр будет крепиться к приборной панели.Сформируйте будущий корпус. После того, как вы дали монтажной пене высохнуть (лучше всего отпустить на этот процесс на двадцать четыре часа), срежьте ножом излишки пены.

Отшлифуйте заготовку. Используйте наждачную бумагу для того, чтобы сгладить неровности и шероховатости на поверхности пены, а также снять глянцевый слой краски с консервной банки.

Укрепите корпус заготовки. Для этого вам будет необходимо обтянуть будущий корпус тахометра стеклотканью, которую затем следует обработать эпоксидным клеем. Чтобы клей полностью высох, заготовку следует оставить в хорошо проветриваемом помещении на двадцать четыре часа.

Зашпатлюйте заготовку. Шпатлевка поможет скрыть все дефекты и неровности и подготовит корпус тахометра к окрашиванию.

Покрасьте корпус тахометра. Покройте деталь одним или двумя слоями краски в цвет вашей приборной панели. При необходимости после полного высыхания краски (смотрите инструкцию производителя лакокрасочного материала) покройте деталь одним или двумя слоями лака.

Обратите внимание

Убедитесь в том, что тахометр работает корректно, прежде чем укреплять его на приборной панели!
