Лада Приора Седан 16кл»Кварцуха» › Бортжурнал › ЧИСТКА ФОРСУНОК СВОИМИ РУКАМИ НЕ СНИМАЯ С МАШИНЫ

Привет всем…В общем, решил заняться промывкой форсунок у себя на автомобиле. Пробежала машина ни много ни мало, но так сказать профилактику по очистке форсунок решил все таки сделать на своем автоНачалась вся покупка с промывочной жидкости форсунок фирмы Wynn’s 1

И поскольку я не хотел снимать форсунки с двигателя, то именно эта промывочная жидкость и подошла мне в качестве промывки. В интернете я когда-то нашел информацию по прочистке форсунок таким способом и решил проделать такую же операцию без снятия форсунок на своем автомобиле.В общем, для этого мне понадобилось прикупить некоторые вещи, которые были необходимы для этого промывочного приспособления своими рукамиДля этого мне понадобилось.

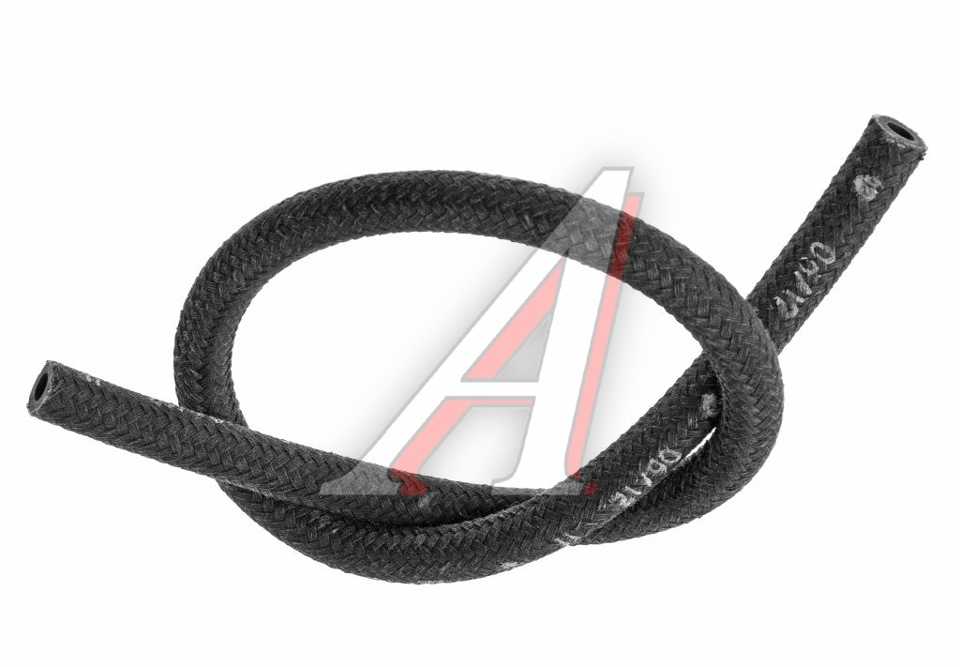

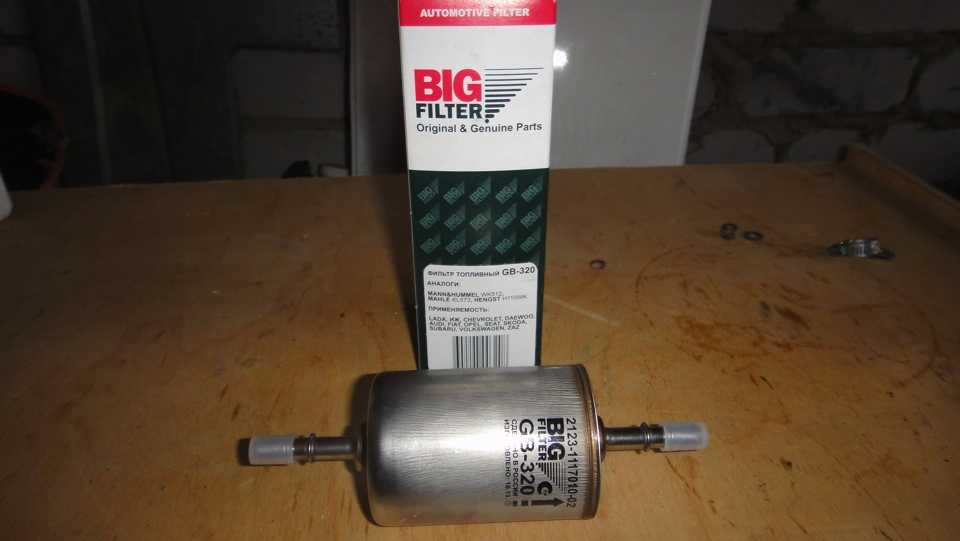

Для этого мне понадобилось.1. Промывочная жидкость 1л.2. Топливный фильтр.3. Хомуты 2шт.4. Два ниппеля.5. Шланг 12мм -1метр.6. Двух литровая бутылка.7. Сверло на 138. Компрессионный насос

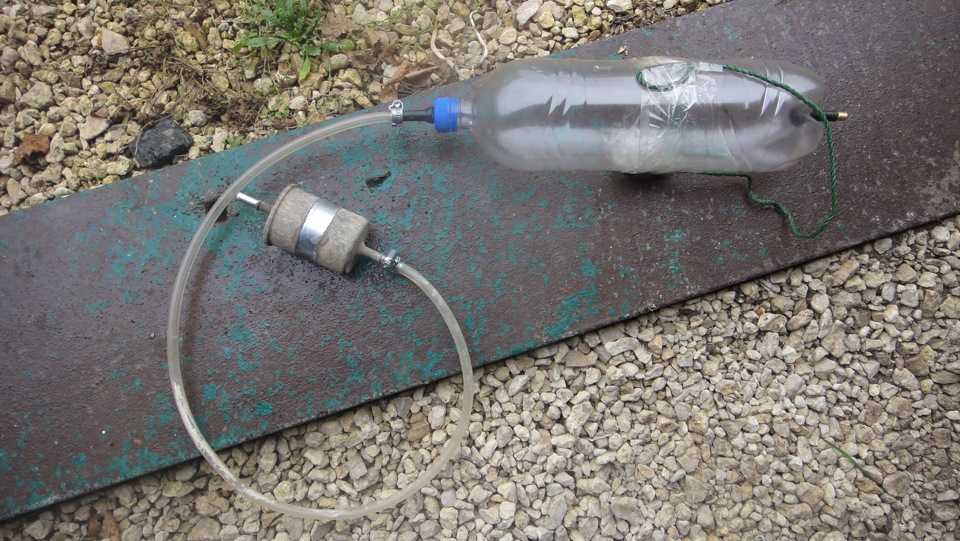

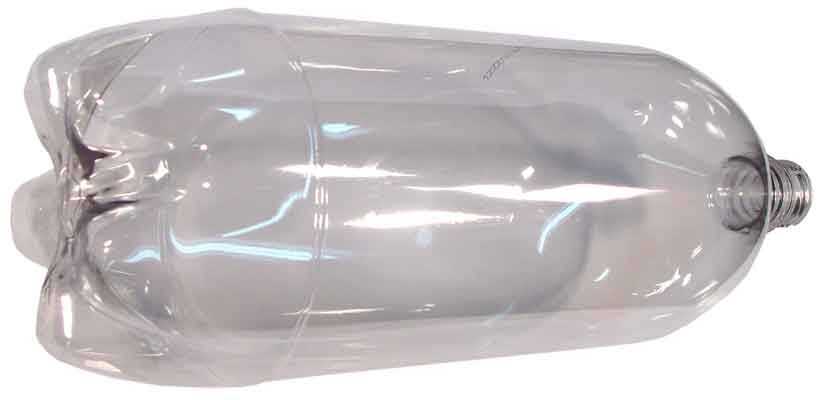

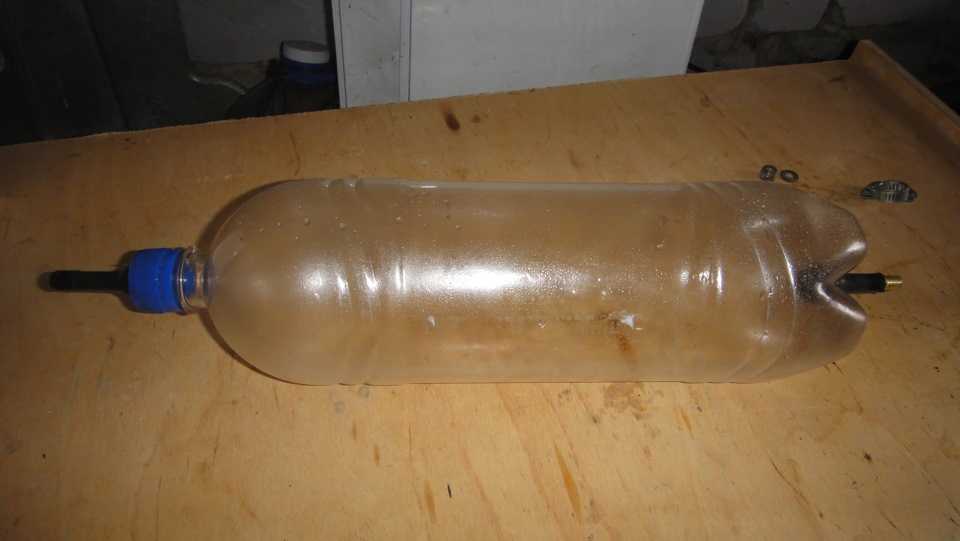

Итак, начинаем делать приспособление для промывки форсунок. Берём бутылку и по обе стороны бутылки просверливаем отверстия.

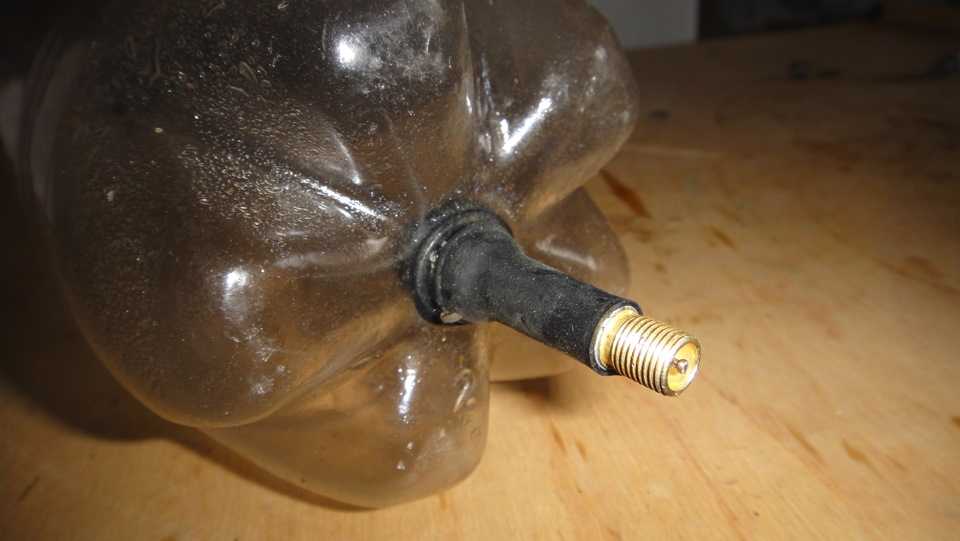

Дно бутылки с полноценным ниппелем

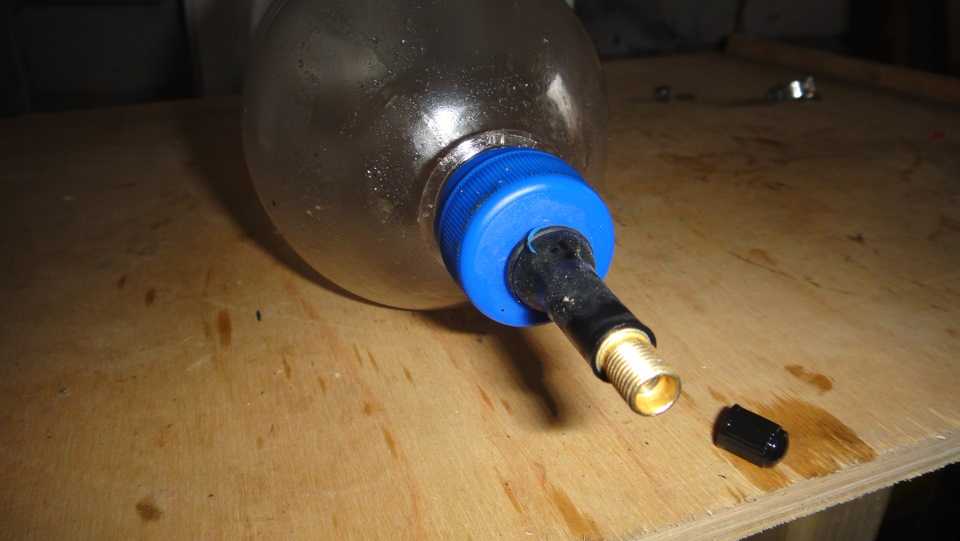

А вот со стороны крышки в ниппеле нужно будет вывернуть вентиль для того чтобы в последствии промывочная жидкость беспрепятственно под давление промывала форсунки.

Далее надеваем шланг на ниппель горловины бутылки и закрепляем хомутом, ко второму же концу шланга подсоединяем топливный фильтр и тоже затягиваем хомутом. В полностью собранном виде у нас получается вот такая система.

Перед тем как установить эту систему на автомобиль. ПОТРЕБУЕТСЯ ЗАВЕСТИ МАШИНУ И ПРОГРЕТЬ ДО 90-95 ГРАДУСОВ.После прогрева автомобиля в ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ НЕОБХОДИМО СБРОСИТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ МАГИСТРАЛИ.Лично мне удобно под заднем сиденьем машины снять фишку с проводами которые подключаются к бензонасосу и после отсоединения фишки с проводами завести машину на небольшое время пока собственно говоря машина сама не заглохнет. После этого действия в топливной магистрали давление стравлено.Можно смело переходить к подключению нашей системы по очистке форсунок. Отсоединяем фишку которая защелкиваться на топливной магистрали и вытаскиваем на себя.

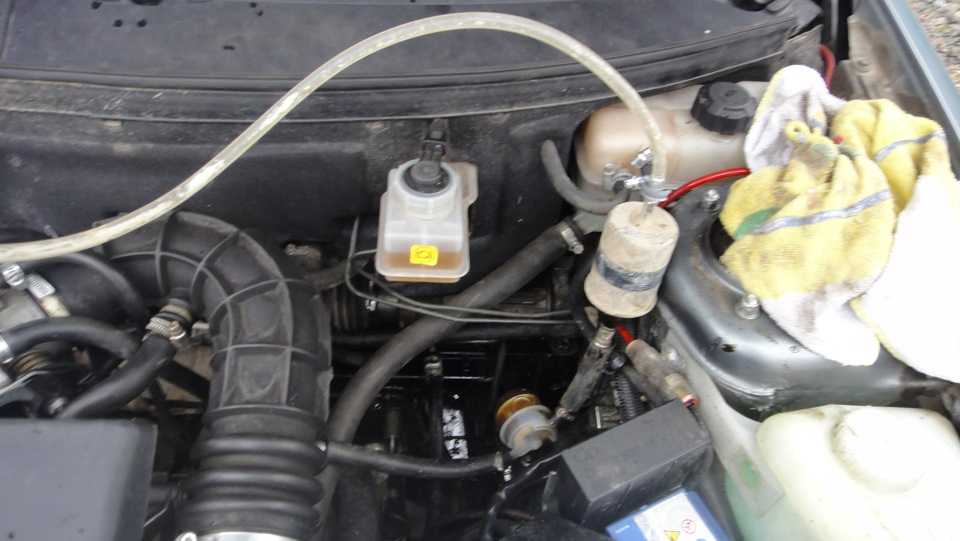

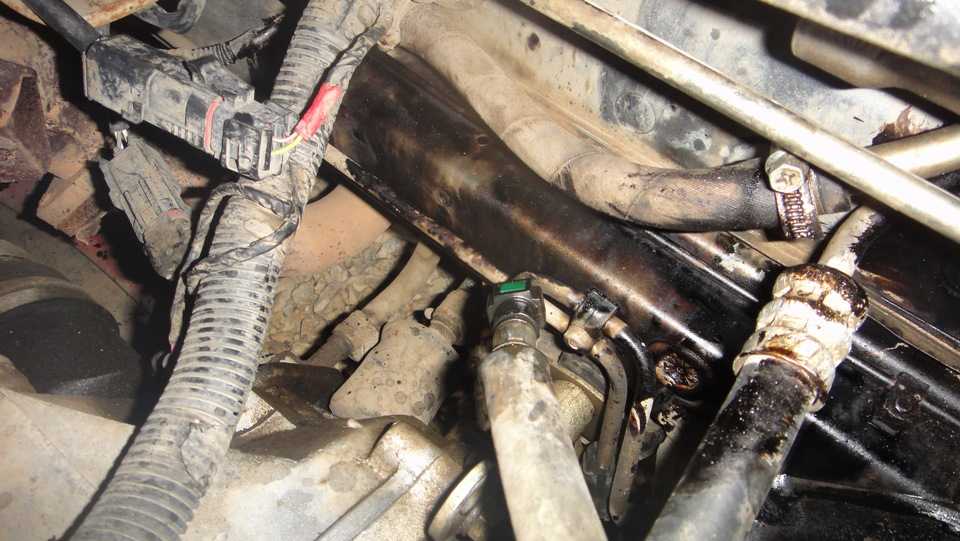

Далее когда снят шланг подвода бензина на форсунки одеваем эту фишку на топливный фильтр до характерного щелчка замка этой фишки.

После проделанных действий заливаем промывочную жидкость в эту самую бутылку и хорошенько закрываем её.

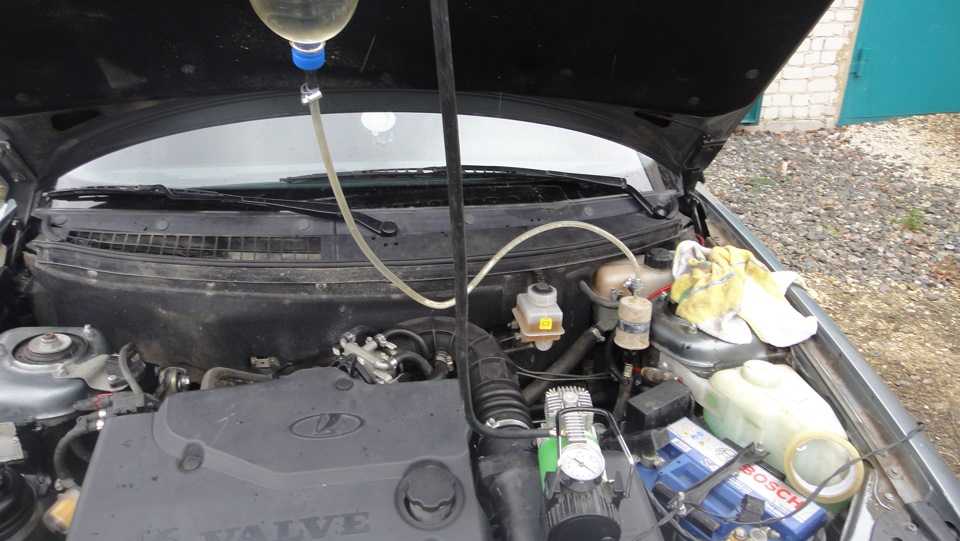

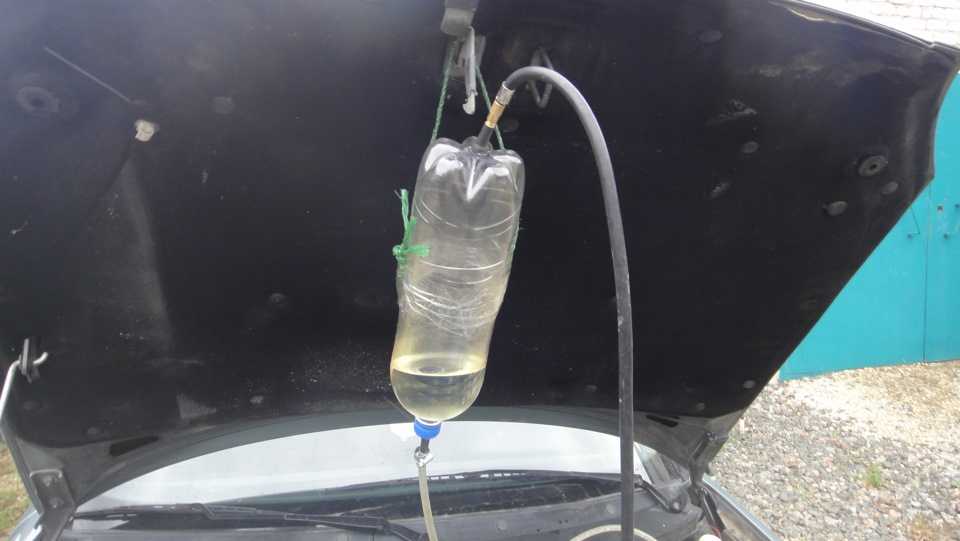

Когда жидкость уже налита в бутылки желательно бутылку как-то подвесить на капоте.

Далее на дно бутылки то есть на сам ниппель вкручиваем компрессорный насос. Компрессорный насос нужен для того чтобы создать давление в топливной рампе, То есть чтобы под давлением чистящая жидкость поступала на форсунки.НАКАЧИВАЕМ БУТЫЛКУ ДО 3.0 АТМОСФЕР.По мере опускания давления в бутылке снова подкачиваем насосом до 3 атмосфер.

Далее после создания давления в бутылке заводим машину уже на промывочной жидкости и даем ей поработать в режиме.1. 15 минут холостого хода2. 15 минут отдыха.3. Далее дожиг всей оставшейся жидкости в бутылке до тех пор пока двигатель снова не заглохнет.После того как двигатель заглохнул.НЕОБХОДИМО СБРОСИТЬ ДАВЛЕНИЕ В БУТЫЛКЕ ЛИБО НАЖАТИЕМ НА ВЕНТИЛЬ В ДНЕ БУТЫЛКИ ЛИБО НЕБОЛЬШИМ ОТВЕРТЫВАНИЕМ КРЫШКИ БУТЫЛКИ ЧТОБЫ СТРАВИТЬ ДАВЛЕНИЕ.

После того как вся система промывки демонтирована с автомобиля. Мы подключаемся обратно к автомобилю. Подключаем топливный шланг к подаче топливной системы автомобиля. Подключаем фишку на бензонасос автомобиля и заводим автомобиль на 5-10 минут давая двигателю немного поработать в этот раз уже на бензине.

Собственно говоря вот и вся процедура промывки форсунок не снимая с автомобиля.» ПОСЛЕ ВСЕЙ ПРОДЕЛАННОЙ РАБОТЫ ЗАМЕНЯЕМ МАСЛО И СВЕЧИ «

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

  • чистку;

  • продувку;

  • замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Процесс очистки

Далее заводят и прогревают силовой агрегат. Также нужно вытащить предохранитель основного топливного насоса. Запусков потребуется несколько. Так сбросится давление в топливной системе. Снимают шланг, который подает горючее к форсункам, и на его место устанавливают только что собранную конструкцию. Демонтируют и с «обратки» (его «глушат»). Затем включают отдельный бензонасос и проверяют герметичность всех соединений. Если все в порядке, тогда можно приступать к основной части процесса. Мотор заводят и дают ему поработать около 5 минут. После этого он должен несколько минут «отдохнуть». За это время очиститель размочит все отложения. Далее двигатель заводится снова. На этот раз ему дают поработать около 30 минут.

Этого времени достаточно, чтобы все загрязнения выгорели. Все полчаса мотор должен работать на холстом ходу. Можно иногда поднимать обороты до 2,5 тысяч. После окончания процесса систему отсоединяют и подключают штатную систему питания. Теперь можно завести мотор и оставить его на 10 минут. За это время оставшийся очиститель выгорит. Заодно можно проверить герметичность всех соединений. Далее двигатель глушат, устанавливают новые свечи. Сбрасывают ошибки электронного блока управления, если они есть. Можно дополнительно провести диагностику и убедиться, что силовой агрегат работает, как положено. Эффективна ли промывка форсунок, своими руками сделанная? Да, вполне эффективна. Тем более она дает результат в российских реалиях, когда ее нужно делать каждые 20 тыс. км.

Об устройстве форсунок «Приоры»

Именно эти узлы и дали общее название типу автомобилей с ЭСУД. Никто из водителей, не хочет выговаривать полное название. Говорят просто — инжектор. Так что такое, форсунка (инжектор)? Это устройство, позволяющее впрыскивать топливо, под давлением, прямо в рабочую камеру цилиндра строго дозированными порциями.

Принцип работы форсунок «Приоры», основан на электромагнитном эффекте. При замкнутой цепи, катушка втягивает сердечник, который открывает канал подачи топлива, накопленного в топливной рамке под давлением. Сигнал на открытие приходит с электронного блока управления (ЭБУ). Форсунка состоит из следующих частей:

  • Корпус.
  • Катушка.
  • Сетка для очистки топлива.
  • Сопло с отверстиями (диффузор).

Основные проблемы инжекторов

Неисправности этих важных узлов автомобиля «Лада Приора», можно условно разделить на две категории:

  1. Электрической части.
  2. Механической составляющей.

К первому варианту относятся поломки катушки или разъёма для подключения. В катушке может произойти обрыв, или межвитковое замыкание. В разъёме может поломаться один, или сразу оба контакта. От времени, или от удара они обламываются. В любом случае такая форсунка требует замены.

К механическим неисправностям инжекторов «Приоры», относятся разные изменения диаметра канала подачи топлива. Чаще всего у «Приоры», это загрязнение, вызываемое оседанием на стенках канала, и в диффузоре посторонних частиц. Или разъедание (увеличение) диаметра под действием присадок. Хотя такое, у «Приоры» происходит чрезвычайно редко. При увеличении, никаких вариантов, кроме замены тоже, нет. А вот при загрязнении, можно форсунки промыть. О замене и промывке, о распознании поломки, далее.

Признаки неисправности и диагностика форсунок

«Приора» начинает «троить». На холостом ходу двигатель трясётся. При движении потеря мощности и провалы в наборе оборотов. Подаёт сигнал лампа «Чек энджер». Это значит, что какой-то из цилиндров не работает как положено. В первую очередь необходимо сделать компьютерную диагностику, и считать ошибки. Неисправности электрической части ЭБУ определяет сразу. В противном случае выдаёт, по крайней мере, точную ориентировку на неработающий цилиндр. И тогда останется только определить, что подвело:

  1. Свеча с катушкой.
  2. Компрессия в цилиндре.
  3. Форсунка.

5.18.Проверка и замена форсунок

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СН в отработавших газах. Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор. 2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

ПримечаниеВ колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой). 3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»).

5. Подденьте отверткой пружинный фиксатор форсунки… 6. …снимите фиксатор…
7. …и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки. 8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

ПримечаниеПроверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.ПредупреждениеФорсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца… 10. …снимите уплотнительное кольцо с форсунки…

11. …и аналогично снимите кольцо со стороны распылителя. 12. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

ПредупреждениеУстанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.ПримечаниеУплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40. 14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

15. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок. 16. Установите все снятые детали в порядке, обратном снятию.

Когда чистка форсунок инжектора может быть бесполезной

Плановую промывку инжектора и форсунок без снятия своими руками или в сервисе следует проводить каждые 10-20 тысяч километров пробега. Если прочищать форсунки после более длительного расстояния, то есть риск того, что данная процедура будет уже бесполезной.

Такое пренебрежение в конечном итоге может привести сильному повреждению не только этой детали, но и других взаимосвязанных узлов двигателя. Простой чисткой инжектора в таком случае уже не отделаться, двигатель будет нуждаться в ремонте.

Покупка новых комплектующих, в том числе форсунок, занятие трудоемкое и не дешевое. Поэтому чистку инжектора не стоит откладывать в «долгий ящик», особенно в тех случаях, когда признаки неисправности уже проявились.

Но лучший вариант – это не допустить появления проблемы, время от времени промывая форсунки без снятия, например, перед заменой моторного масла. Такая профилактика поможет уберечь свой автомобиль от ненужных неполадок с форсунками двигателя.

Процедура чистки

Чистка форсунок может предоставить автовладельцу следующие преимущества:

восстановление изначальной работоспособности устройства;

сокращение потребления топлива;

оптимизация работы мотора.

То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.

Открыть капот и убедиться в работоспособности всех систем автомобиля

Несколько способов промывки

Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.

Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.

Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить , так как они могут перестать функционировать.

Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.

Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.

Карбюраторные автомобили медленно, но верно становятся достоянием истории. На смену поплавковым камерам и диффузорам пришли форсунки и распределённый впрыск топлива, качество которого контролируется бортовым компьютером автомобиля. С одной стороны, форсунки существенно облегчили автомобилистам жизнь. С другой стороны, даже эти надёжные устройства периодически выходят из строя. К счастью, заменить их водитель может своими руками. Главное, знать, как это делается.

Чистка внутри

Это один из самых важных моментов при работе с устройствами. Среди основных приспособлений трубки и шприцы, баллончики для подачи. Внутрь чистящие средства попадают по трубкам. Сначала испытывают состав на небольшом участке, потому что он очень агрессивный. Работу начинают, если ничего не произошло.

После чистки ставят новые кольца. Не рекомендуется ставить старые обратно, даже если они очищены. Фильтры и сетка бензонасоса тоже удаляются, заменяются новыми. Их местонахождение легко узнать, если изучается схема ВАЗ 2114, инжектор редко меняет свою позицию.

( 2 оценки, среднее 4 из 5 )

Об устройстве форсунок Приоры

Регулируем клапаны на ваз-2112 16 клапанов своими руками

Именно эти узлы и дали общее название типу автомобилей с ЭСУД. Никто из водителей, не хочет выговаривать полное название. Говорят просто — инжектор. Так что такое, форсунка (инжектор)? Это устройство, позволяющее впрыскивать топливо, под давлением, прямо в рабочую камеру цилиндра строго дозированными порциями.

Принцип работы форсунок «Приоры», основан на электромагнитном эффекте. При замкнутой цепи, катушка втягивает сердечник, который открывает канал подачи топлива, накопленного в топливной рамке под давлением. Сигнал на открытие приходит с электронного блока управления (ЭБУ). Форсунка состоит из следующих частей:

  • Корпус.
  • Катушка.
  • Сетка для очистки топлива.
  • Сопло с отверстиями (диффузор).

Основные проблемы инжекторов

Неисправности этих важных узлов автомобиля «Лада Приора», можно условно разделить на две категории:

  1. Электрической части.
  2. Механической составляющей.

К первому варианту относятся поломки катушки или разъёма для подключения. В катушке может произойти обрыв, или межвитковое замыкание. В разъёме может поломаться один, или сразу оба контакта. От времени, или от удара они обламываются. В любом случае такая форсунка требует замены.

К механическим неисправностям инжекторов «Приоры», относятся разные изменения диаметра канала подачи топлива. Чаще всего у «Приоры», это загрязнение, вызываемое оседанием на стенках канала, и в диффузоре посторонних частиц. Или разъедание (увеличение) диаметра под действием присадок. Хотя такое, у «Приоры» происходит чрезвычайно редко. При увеличении, никаких вариантов, кроме замены тоже, нет. А вот при загрязнении, можно форсунки промыть. О замене и промывке, о распознании поломки, далее.

Важно! Загрязнение места прилегания иглы запорника, так же может вызвать неполное закрывание и утечку топлива

Признаки неисправности и диагностика форсунок

«Приора» начинает «троить». На холостом ходу двигатель трясётся. При движении потеря мощности и провалы в наборе оборотов. Подаёт сигнал лампа «Чек энджер». Это значит, что какой-то из цилиндров не работает как положено. В первую очередь необходимо сделать компьютерную диагностику, и считать ошибки. Неисправности электрической части ЭБУ определяет сразу. В противном случае выдаёт, по крайней мере, точную ориентировку на неработающий цилиндр. И тогда останется только определить, что подвело:

  1. Свеча с катушкой.
  2. Компрессия в цилиндре.
  3. Форсунка.

Зная, какой из «котлов» не работает, действовать проще. Первым делом замерить компрессию. На холодном моторе. Если она в пределах нормы, переходить к свечам. Сначала поменять местами катушки на моторе «Приоры». Если пропуски опять в том же цилиндре, перекинуть местами свечи. Ну вот. Ничего не поменялось. Значит, это инжектор.

Внимание! О характере неисправности может сказать свеча зажигания! Если она чистая, то, значит, топливо не поступает. А вот почернение и налёт на электродах, говорят о том, что форсунка «не держит» топливо и «заливает» свечу

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос. Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй – она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.

Чем промыть форсунки инжектора?

Если речь идет о химическом методе промывки инжектора, нужно покупать специальное средство, фильтр тонкой очистки и новые уплотнительные кольца.

Такой способ не подойдет для керамических, старых и сильно загрязненных форсунок — есть серьезный риск их повреждения.

Продаётся чистящая жидкость для промывки, она так и называется. Приобрести ее можно в любом автомагазине либо на АЗС. Если по какой-либо причине такой жидкости нет в продаже, то заменить ее можно «карбклинером» — жидкостью для очистки карбюраторов. Химсостав у нее точно такой же. Чем лучше промыть – решать вам. Можно почитать отзывы о том или ином составе в интернете на специализированных форумах. Жидкости промывочные для дизельных форсунок и для бензиновых различаются.

Будьте внимательны! Эти жидкости весьма агрессивны и легко воспламеняются. Берегите глаза и работайте в резиновых перчатках.

Есть еще жидкость для добавки в топливо. Но об этом ниже.

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

  1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
  2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
  3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя.

Как проверить работу форсунок на — Ладе Приора, порядок подмены и промывки

Обладатели российских автомобилей «Лада Приора» отмечают качество сборки и надёжность частей машины. Но больше всего замечаний и вопросов автовладельцев касается обслуживания двигательной и топливной системы. Важнейшую роль в динамике инжекторного автомобиля играют форсунки, которые обеспечивают впрыск топлива в цилиндры мотора. Нередко требуется их чистка или вовсе замена.

Важные нюансы

Есть несколько моментов, о которых нужно помнить, занимаясь промывкой форсунок. Вот они:

  • экономить на промывочной жидкости нельзя. Форсунка — слишком ответственная деталь двигателя. И она чрезвычайно чувствительна к качеству промывочной жидкости. Оптимальным выбором для промывки форсунок «Приоры» является средство от фирмы Wynns, разработанная специально для инжекторных двигателей. Стоимость литровой бутылки — 700 рублей;

Промывочная жидкость от фирмы Wynns — оптимальный вариант для форсунок «Приоры»

Пластиковую бутылку после промывки форсунок «Приоры» нужно снимать осторожно

Замена форсунок — процедура долгая. Тем не менее она вполне под силу начинающему водителю, если он имеет хотя бы отдалённое представление об устройстве инжекторного двигателя. С промывкой форсунок дело обстоит куда проще: нужно лишь уметь пользоваться дрелью и знать, где находится главный топливный шланг.

Источник

Устранение проблем с форсунками

Сначала стоит попытаться промыть форсунки «Приоры». Для этой процедуры имеются три способа:

  1. Промывка в процессе эксплуатации.
  2. Аппаратный способ промывки, без снятия с двигателя «Приоры».
  3. Чистка ультразвуком в специальном станке.

Самый доступный и простой, это самостоятельная прочистка форсунок «Приоры». Делается это посредством заливания в бак, специальной жидкости. Они в достаточном разнообразии имеются в продаже. Самые популярные из них, это следующие препараты:

  • Германская «Ликви Молли».
  • Штатовская «Хай Гир».
  • Российский «Лавр».

Для промывки, достаточно в момент заправки залить в бак жидкость, согласно инструкции на флаконе. И спокойно ездить, пока не выработается всё топливо. После этого, заменить свечи.

Два остальных способа, требуют специального оборудования и могут проводиться только в условиях станции технического обслуживания. Промывка форсунок, без снятия с «Приоры», проводится методом подключения специальной ёмкости к топливной рамке двигателя. Электробензонасос отключается. От рамки отсоединяется штуцер топливопровода, и подключается бачок промывки. В нём под давлением, находится смесь бензина, с промывающей жидкостью. Мотор «Приоры» запускается, и работает до полной выработки смеси. После чего, так же, следует замена свечей «Приоры».

Промывка форсунок с помощью ультразвука

Для этого придётся снимать форсунки с мотора «Приоры». Операцию проделывают на специальном стенде, или в ультразвуковой ванне. Такое оборудование стоит довольно прилично, и его может позволить себе, далеко не всякий автосервис. Кроме того, это рискованная операция. Иногда, вместо приведения инжекторов в порядок, обработка ультразвуком, наоборот, полностью выводит узлы из строя

Поэтому нужно относиться к этому процессу с большой осторожностью

Но в любом случае форсунки, как и при замене, придётся демонтировать. Как это сделать?

Снятие форсунок для промывки или замены

Это серьёзный процесс, требующий внимания и терпения. Для его воплощения в жизнь понадобятся:

  • Отвёртки.
  • Плоскогубцы.
  • Ключи головки на 13 и 10.
  • Ключ шестигранник на 5.
  • 2 гаечных ключа на 17.
  • Монтировка.

В первую очередь, конечно, отключается аккумулятор «Приоры». После этого, снимаются разъёмы с катушек зажигания. Ключом на 10 выкрутить болты крепежа, и извлечь катушки. Головкой на 13, открутить 5 болтов и гаек, которые притягивают к головке впускной ресивер. Ключами на 17, отсоединить топливопровод от патрубка, идущего к рамке форсунок. Отвёрткой выкрутить крепёж этого патрубка к головке блока. Открутить крепёж, и вынуть трубку для масляного щупа. Сняв хомут, отодвинуть резиновый патрубок от картера, до головки. Открутить и снять гайки на 10, держащие сверху воздушный ресивер входящего воздуха. Снять корпус воздушного фильтра. Шестигранником, открутить два болта фиксирующие топливную рамку. Подать на себя (в сторону радиатора) ресивер, не снимая его полностью, на 3—5 сантиметров. Отсоединить разъём жгута форсунок. Монтировкой, аккуратно поддеть, и вытащить из отверстий форсунки.

После этого становится возможным вытащить топливную рамку в сторону аккумулятора. Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке.

Для просмотра имеется полезное видео по теме, снятие форсунок на «Приоре»:

Форсунки на Приорe: замена, как проверить, признаки неисправности, чистка +видео

Владельцы отечественных автомобилей «Лада Приора» отмечают качество сборки и надёжность элементов машины. Однако больше всего замечаний и вопросов автолюбителей касается обслуживания двигательной и топливной системы. Важнейшую роль в динамике инжекторного автомобиля играют форсунки, которые обеспечивают впрыск топлива в цилиндры мотора. Нередко требуется их чистка или вовсе замена.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Как проверить на наличие неисправностей

Автовладелец может самостоятельно проверить работоспособность форсунок на своей машине. Процедура довольно простая и не требует специальной подготовки или дорогостоящего оборудования. В гаражных условиях диагностика может выполняться при наличии набора рожковых ключей, отвёрток и тестера с режимом замера сопротивления.

Причины, указывающие на неполадки

Диагностику необходимо выполнять не по истечении какого-либо срока эксплуатации или пробега, а при наличии внешних проявлений поломок форсунок. В тех случаях, если остальные системы автомобиля работают в штатном порядке, о неполадках в электромагнитных клапанах впрыска свидетельствует следующие показатели:

  • на холостом ходу наблюдается неустойчивость оборотов мотора;
  • пуск двигателя затрудняется — мотор может заглохнуть;
  • при разгоне невозможно добиться прежней динамики;
  • заметно увеличилось количество потребляемого горючего.

Порядок диагностики

  1. Открыть капот.
  2. Отщёлкнуть фиксаторы из пластика, которые крепят провод питания клапана. Разъём вынуть.
  3. Тестер перевести в режим замера сопротивления и по очереди сделать замеры обмоток каждой из форсунок. То есть необходимо один контакт тестера прикладывать к каждому из пяти выводов, а второй приложить к пятому проводу на питание.
  4. Оптимальные показатели сопротивления во всех случаях должны быть в диапазоне 11–15 Ом. Если хотя бы один вывод показал отклонения, необходимо будет менять форсунку.

Почему забиваются форсунки

Засорение обусловлено особенностями работы форсунок. Конечно, использование некачественного топлива ускоряет процесс образования отложений. Но даже самый качественный бензин не гарантирует, что со временем форсунки не начнут забиваться. Самый неблагоприятный период – несколько минут после того, как двигатель был заглушен.

Корпус форсунок начинает очень сильно нагреваться от двигателя. Процесс еще больше усиливается из-за того, что элементы не охлаждаются проходящей топливовоздушной смесью, которая подается в цилиндры при движении. Очень большая температура является причиной испарения легких фракций топлива, оставшихся в системе. А тяжелые фракции оседают на поверхностях и образуют налет, который не растворяется бензином и не смывается при дальнейшей работе.

Со временем толщина отложений становится такой, что это нарушает нормальную работу системы. Форсунки не распыляют, а льют топливо, клапан срабатывает неправильно. Производители рекомендуют менять детали через каждые 120-140 тысяч километров пробега.

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос.

Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй – она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.


СВОИМИ РУКАМИ: Чистка форсунок инжектора своими руками Снятие форсунок на Приоре.


Чистка и снятие форсунок ВАЗ 2110-12 1.5 16кл

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Форсунки на ваз 2115

Лада Приора Седан 16кл»Кварцуха» › Бортжурнал › ЧИСТКА ФОРСУНОК СВОИМИ РУКАМИ НЕ СНИМАЯ С МАШИНЫ

Привет всем…В общем, решил заняться промывкой форсунок у себя на автомобиле. Пробежала машина ни много ни мало, но так сказать профилактику по очистке форсунок решил все таки сделать на своем автоНачалась вся покупка с промывочной жидкости форсунок фирмы Wynn’s 1

И поскольку я не хотел снимать форсунки с двигателя, то именно эта промывочная жидкость и подошла мне в качестве промывки. В интернете я когда-то нашел информацию по прочистке форсунок таким способом и решил проделать такую же операцию без снятия форсунок на своем автомобиле.В общем, для этого мне понадобилось прикупить некоторые вещи, которые были необходимы для этого промывочного приспособления своими рукамиДля этого мне понадобилось.

Для этого мне понадобилось.1. Промывочная жидкость 1л.2. Топливный фильтр.3. Хомуты 2шт.4. Два ниппеля.5. Шланг 12мм -1метр.6. Двух литровая бутылка.7. Сверло на 138. Компрессионный насос

Итак, начинаем делать приспособление для промывки форсунок. Берём бутылку и по обе стороны бутылки просверливаем отверстия.

Дно бутылки с полноценным ниппелем

А вот со стороны крышки в ниппеле нужно будет вывернуть вентиль для того чтобы в последствии промывочная жидкость беспрепятственно под давление промывала форсунки.

Далее надеваем шланг на ниппель горловины бутылки и закрепляем хомутом, ко второму же концу шланга подсоединяем топливный фильтр и тоже затягиваем хомутом. В полностью собранном виде у нас получается вот такая система.

Перед тем как установить эту систему на автомобиль. ПОТРЕБУЕТСЯ ЗАВЕСТИ МАШИНУ И ПРОГРЕТЬ ДО 90-95 ГРАДУСОВ.После прогрева автомобиля в ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ НЕОБХОДИМО СБРОСИТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ МАГИСТРАЛИ.Лично мне удобно под заднем сиденьем машины снять фишку с проводами которые подключаются к бензонасосу и после отсоединения фишки с проводами завести машину на небольшое время пока собственно говоря машина сама не заглохнет. После этого действия в топливной магистрали давление стравлено.Можно смело переходить к подключению нашей системы по очистке форсунок. Отсоединяем фишку которая защелкиваться на топливной магистрали и вытаскиваем на себя.

Далее когда снят шланг подвода бензина на форсунки одеваем эту фишку на топливный фильтр до характерного щелчка замка этой фишки.

После проделанных действий заливаем промывочную жидкость в эту самую бутылку и хорошенько закрываем её.

Когда жидкость уже налита в бутылки желательно бутылку как-то подвесить на капоте.

Далее на дно бутылки то есть на сам ниппель вкручиваем компрессорный насос. Компрессорный насос нужен для того чтобы создать давление в топливной рампе, То есть чтобы под давлением чистящая жидкость поступала на форсунки.НАКАЧИВАЕМ БУТЫЛКУ ДО 3.0 АТМОСФЕР.По мере опускания давления в бутылке снова подкачиваем насосом до 3 атмосфер.

Далее после создания давления в бутылке заводим машину уже на промывочной жидкости и даем ей поработать в режиме.1. 15 минут холостого хода2. 15 минут отдыха.3. Далее дожиг всей оставшейся жидкости в бутылке до тех пор пока двигатель снова не заглохнет.После того как двигатель заглохнул.НЕОБХОДИМО СБРОСИТЬ ДАВЛЕНИЕ В БУТЫЛКЕ ЛИБО НАЖАТИЕМ НА ВЕНТИЛЬ В ДНЕ БУТЫЛКИ ЛИБО НЕБОЛЬШИМ ОТВЕРТЫВАНИЕМ КРЫШКИ БУТЫЛКИ ЧТОБЫ СТРАВИТЬ ДАВЛЕНИЕ.

После того как вся система промывки демонтирована с автомобиля. Мы подключаемся обратно к автомобилю. Подключаем топливный шланг к подаче топливной системы автомобиля. Подключаем фишку на бензонасос автомобиля и заводим автомобиль на 5-10 минут давая двигателю немного поработать в этот раз уже на бензине.

Собственно говоря вот и вся процедура промывки форсунок не снимая с автомобиля.» ПОСЛЕ ВСЕЙ ПРОДЕЛАННОЙ РАБОТЫ ЗАМЕНЯЕМ МАСЛО И СВЕЧИ «

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

  • чистку;

  • продувку;

  • замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Процесс очистки

Далее заводят и прогревают силовой агрегат. Также нужно вытащить предохранитель основного топливного насоса. Запусков потребуется несколько. Так сбросится давление в топливной системе. Снимают шланг, который подает горючее к форсункам, и на его место устанавливают только что собранную конструкцию. Демонтируют и с «обратки» (его «глушат»). Затем включают отдельный бензонасос и проверяют герметичность всех соединений. Если все в порядке, тогда можно приступать к основной части процесса. Мотор заводят и дают ему поработать около 5 минут. После этого он должен несколько минут «отдохнуть». За это время очиститель размочит все отложения. Далее двигатель заводится снова. На этот раз ему дают поработать около 30 минут.

Этого времени достаточно, чтобы все загрязнения выгорели. Все полчаса мотор должен работать на холстом ходу. Можно иногда поднимать обороты до 2,5 тысяч. После окончания процесса систему отсоединяют и подключают штатную систему питания. Теперь можно завести мотор и оставить его на 10 минут. За это время оставшийся очиститель выгорит. Заодно можно проверить герметичность всех соединений. Далее двигатель глушат, устанавливают новые свечи. Сбрасывают ошибки электронного блока управления, если они есть. Можно дополнительно провести диагностику и убедиться, что силовой агрегат работает, как положено. Эффективна ли промывка форсунок, своими руками сделанная? Да, вполне эффективна. Тем более она дает результат в российских реалиях, когда ее нужно делать каждые 20 тыс. км.

Об устройстве форсунок «Приоры»

Именно эти узлы и дали общее название типу автомобилей с ЭСУД. Никто из водителей, не хочет выговаривать полное название. Говорят просто — инжектор. Так что такое, форсунка (инжектор)? Это устройство, позволяющее впрыскивать топливо, под давлением, прямо в рабочую камеру цилиндра строго дозированными порциями.

Принцип работы форсунок «Приоры», основан на электромагнитном эффекте. При замкнутой цепи, катушка втягивает сердечник, который открывает канал подачи топлива, накопленного в топливной рамке под давлением. Сигнал на открытие приходит с электронного блока управления (ЭБУ). Форсунка состоит из следующих частей:

  • Корпус.
  • Катушка.
  • Сетка для очистки топлива.
  • Сопло с отверстиями (диффузор).

Основные проблемы инжекторов

Неисправности этих важных узлов автомобиля «Лада Приора», можно условно разделить на две категории:

  1. Электрической части.
  2. Механической составляющей.

К первому варианту относятся поломки катушки или разъёма для подключения. В катушке может произойти обрыв, или межвитковое замыкание. В разъёме может поломаться один, или сразу оба контакта. От времени, или от удара они обламываются. В любом случае такая форсунка требует замены.

К механическим неисправностям инжекторов «Приоры», относятся разные изменения диаметра канала подачи топлива. Чаще всего у «Приоры», это загрязнение, вызываемое оседанием на стенках канала, и в диффузоре посторонних частиц. Или разъедание (увеличение) диаметра под действием присадок. Хотя такое, у «Приоры» происходит чрезвычайно редко. При увеличении, никаких вариантов, кроме замены тоже, нет. А вот при загрязнении, можно форсунки промыть. О замене и промывке, о распознании поломки, далее.

Признаки неисправности и диагностика форсунок

«Приора» начинает «троить». На холостом ходу двигатель трясётся. При движении потеря мощности и провалы в наборе оборотов. Подаёт сигнал лампа «Чек энджер». Это значит, что какой-то из цилиндров не работает как положено. В первую очередь необходимо сделать компьютерную диагностику, и считать ошибки. Неисправности электрической части ЭБУ определяет сразу. В противном случае выдаёт, по крайней мере, точную ориентировку на неработающий цилиндр. И тогда останется только определить, что подвело:

  1. Свеча с катушкой.
  2. Компрессия в цилиндре.
  3. Форсунка.

5.18.Проверка и замена форсунок

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СН в отработавших газах. Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор. 2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

ПримечаниеВ колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой). 3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»).

5. Подденьте отверткой пружинный фиксатор форсунки… 6. …снимите фиксатор…
7. …и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки. 8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

ПримечаниеПроверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.ПредупреждениеФорсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца… 10. …снимите уплотнительное кольцо с форсунки…

11. …и аналогично снимите кольцо со стороны распылителя. 12. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

ПредупреждениеУстанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.ПримечаниеУплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40. 14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

15. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок. 16. Установите все снятые детали в порядке, обратном снятию.

Когда чистка форсунок инжектора может быть бесполезной

Плановую промывку инжектора и форсунок без снятия своими руками или в сервисе следует проводить каждые 10-20 тысяч километров пробега. Если прочищать форсунки после более длительного расстояния, то есть риск того, что данная процедура будет уже бесполезной.

Такое пренебрежение в конечном итоге может привести сильному повреждению не только этой детали, но и других взаимосвязанных узлов двигателя. Простой чисткой инжектора в таком случае уже не отделаться, двигатель будет нуждаться в ремонте.

Покупка новых комплектующих, в том числе форсунок, занятие трудоемкое и не дешевое. Поэтому чистку инжектора не стоит откладывать в «долгий ящик», особенно в тех случаях, когда признаки неисправности уже проявились.

Но лучший вариант – это не допустить появления проблемы, время от времени промывая форсунки без снятия, например, перед заменой моторного масла. Такая профилактика поможет уберечь свой автомобиль от ненужных неполадок с форсунками двигателя.

Процедура чистки

Чистка форсунок может предоставить автовладельцу следующие преимущества:

восстановление изначальной работоспособности устройства;

сокращение потребления топлива;

оптимизация работы мотора.

То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.

Открыть капот и убедиться в работоспособности всех систем автомобиля

Несколько способов промывки

Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.

Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.

Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить , так как они могут перестать функционировать.

Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.

Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.

Карбюраторные автомобили медленно, но верно становятся достоянием истории. На смену поплавковым камерам и диффузорам пришли форсунки и распределённый впрыск топлива, качество которого контролируется бортовым компьютером автомобиля. С одной стороны, форсунки существенно облегчили автомобилистам жизнь. С другой стороны, даже эти надёжные устройства периодически выходят из строя. К счастью, заменить их водитель может своими руками. Главное, знать, как это делается.

Чистка внутри

Это один из самых важных моментов при работе с устройствами. Среди основных приспособлений трубки и шприцы, баллончики для подачи. Внутрь чистящие средства попадают по трубкам. Сначала испытывают состав на небольшом участке, потому что он очень агрессивный. Работу начинают, если ничего не произошло.

После чистки ставят новые кольца. Не рекомендуется ставить старые обратно, даже если они очищены. Фильтры и сетка бензонасоса тоже удаляются, заменяются новыми. Их местонахождение легко узнать, если изучается схема ВАЗ 2114, инжектор редко меняет свою позицию.

( 2 оценки, среднее 4 из 5 )

Об устройстве форсунок Приоры

Регулируем клапаны на ваз-2112 16 клапанов своими руками

Именно эти узлы и дали общее название типу автомобилей с ЭСУД. Никто из водителей, не хочет выговаривать полное название. Говорят просто — инжектор. Так что такое, форсунка (инжектор)? Это устройство, позволяющее впрыскивать топливо, под давлением, прямо в рабочую камеру цилиндра строго дозированными порциями.

Принцип работы форсунок «Приоры», основан на электромагнитном эффекте. При замкнутой цепи, катушка втягивает сердечник, который открывает канал подачи топлива, накопленного в топливной рамке под давлением. Сигнал на открытие приходит с электронного блока управления (ЭБУ). Форсунка состоит из следующих частей:

  • Корпус.
  • Катушка.
  • Сетка для очистки топлива.
  • Сопло с отверстиями (диффузор).

Основные проблемы инжекторов

Неисправности этих важных узлов автомобиля «Лада Приора», можно условно разделить на две категории:

  1. Электрической части.
  2. Механической составляющей.

К первому варианту относятся поломки катушки или разъёма для подключения. В катушке может произойти обрыв, или межвитковое замыкание. В разъёме может поломаться один, или сразу оба контакта. От времени, или от удара они обламываются. В любом случае такая форсунка требует замены.

К механическим неисправностям инжекторов «Приоры», относятся разные изменения диаметра канала подачи топлива. Чаще всего у «Приоры», это загрязнение, вызываемое оседанием на стенках канала, и в диффузоре посторонних частиц. Или разъедание (увеличение) диаметра под действием присадок. Хотя такое, у «Приоры» происходит чрезвычайно редко. При увеличении, никаких вариантов, кроме замены тоже, нет. А вот при загрязнении, можно форсунки промыть. О замене и промывке, о распознании поломки, далее.

Важно! Загрязнение места прилегания иглы запорника, так же может вызвать неполное закрывание и утечку топлива

Признаки неисправности и диагностика форсунок

«Приора» начинает «троить». На холостом ходу двигатель трясётся. При движении потеря мощности и провалы в наборе оборотов. Подаёт сигнал лампа «Чек энджер». Это значит, что какой-то из цилиндров не работает как положено. В первую очередь необходимо сделать компьютерную диагностику, и считать ошибки. Неисправности электрической части ЭБУ определяет сразу. В противном случае выдаёт, по крайней мере, точную ориентировку на неработающий цилиндр. И тогда останется только определить, что подвело:

  1. Свеча с катушкой.
  2. Компрессия в цилиндре.
  3. Форсунка.

Зная, какой из «котлов» не работает, действовать проще. Первым делом замерить компрессию. На холодном моторе. Если она в пределах нормы, переходить к свечам. Сначала поменять местами катушки на моторе «Приоры». Если пропуски опять в том же цилиндре, перекинуть местами свечи. Ну вот. Ничего не поменялось. Значит, это инжектор.

Внимание! О характере неисправности может сказать свеча зажигания! Если она чистая, то, значит, топливо не поступает. А вот почернение и налёт на электродах, говорят о том, что форсунка «не держит» топливо и «заливает» свечу

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос. Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй – она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.

Чем промыть форсунки инжектора?

Если речь идет о химическом методе промывки инжектора, нужно покупать специальное средство, фильтр тонкой очистки и новые уплотнительные кольца.

Такой способ не подойдет для керамических, старых и сильно загрязненных форсунок — есть серьезный риск их повреждения.

Продаётся чистящая жидкость для промывки, она так и называется. Приобрести ее можно в любом автомагазине либо на АЗС. Если по какой-либо причине такой жидкости нет в продаже, то заменить ее можно «карбклинером» — жидкостью для очистки карбюраторов. Химсостав у нее точно такой же. Чем лучше промыть – решать вам. Можно почитать отзывы о том или ином составе в интернете на специализированных форумах. Жидкости промывочные для дизельных форсунок и для бензиновых различаются.

Будьте внимательны! Эти жидкости весьма агрессивны и легко воспламеняются. Берегите глаза и работайте в резиновых перчатках.

Есть еще жидкость для добавки в топливо. Но об этом ниже.

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

  1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
  2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
  3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя.

Как проверить работу форсунок на — Ладе Приора, порядок подмены и промывки

Обладатели российских автомобилей «Лада Приора» отмечают качество сборки и надёжность частей машины. Но больше всего замечаний и вопросов автовладельцев касается обслуживания двигательной и топливной системы. Важнейшую роль в динамике инжекторного автомобиля играют форсунки, которые обеспечивают впрыск топлива в цилиндры мотора. Нередко требуется их чистка или вовсе замена.

Важные нюансы

Есть несколько моментов, о которых нужно помнить, занимаясь промывкой форсунок. Вот они:

  • экономить на промывочной жидкости нельзя. Форсунка — слишком ответственная деталь двигателя. И она чрезвычайно чувствительна к качеству промывочной жидкости. Оптимальным выбором для промывки форсунок «Приоры» является средство от фирмы Wynns, разработанная специально для инжекторных двигателей. Стоимость литровой бутылки — 700 рублей;

Промывочная жидкость от фирмы Wynns — оптимальный вариант для форсунок «Приоры»

Пластиковую бутылку после промывки форсунок «Приоры» нужно снимать осторожно

Замена форсунок — процедура долгая. Тем не менее она вполне под силу начинающему водителю, если он имеет хотя бы отдалённое представление об устройстве инжекторного двигателя. С промывкой форсунок дело обстоит куда проще: нужно лишь уметь пользоваться дрелью и знать, где находится главный топливный шланг.

Источник

Устранение проблем с форсунками

Сначала стоит попытаться промыть форсунки «Приоры». Для этой процедуры имеются три способа:

  1. Промывка в процессе эксплуатации.
  2. Аппаратный способ промывки, без снятия с двигателя «Приоры».
  3. Чистка ультразвуком в специальном станке.

Самый доступный и простой, это самостоятельная прочистка форсунок «Приоры». Делается это посредством заливания в бак, специальной жидкости. Они в достаточном разнообразии имеются в продаже. Самые популярные из них, это следующие препараты:

  • Германская «Ликви Молли».
  • Штатовская «Хай Гир».
  • Российский «Лавр».

Для промывки, достаточно в момент заправки залить в бак жидкость, согласно инструкции на флаконе. И спокойно ездить, пока не выработается всё топливо. После этого, заменить свечи.

Два остальных способа, требуют специального оборудования и могут проводиться только в условиях станции технического обслуживания. Промывка форсунок, без снятия с «Приоры», проводится методом подключения специальной ёмкости к топливной рамке двигателя. Электробензонасос отключается. От рамки отсоединяется штуцер топливопровода, и подключается бачок промывки. В нём под давлением, находится смесь бензина, с промывающей жидкостью. Мотор «Приоры» запускается, и работает до полной выработки смеси. После чего, так же, следует замена свечей «Приоры».

Промывка форсунок с помощью ультразвука

Для этого придётся снимать форсунки с мотора «Приоры». Операцию проделывают на специальном стенде, или в ультразвуковой ванне. Такое оборудование стоит довольно прилично, и его может позволить себе, далеко не всякий автосервис. Кроме того, это рискованная операция. Иногда, вместо приведения инжекторов в порядок, обработка ультразвуком, наоборот, полностью выводит узлы из строя

Поэтому нужно относиться к этому процессу с большой осторожностью

Но в любом случае форсунки, как и при замене, придётся демонтировать. Как это сделать?

Снятие форсунок для промывки или замены

Это серьёзный процесс, требующий внимания и терпения. Для его воплощения в жизнь понадобятся:

  • Отвёртки.
  • Плоскогубцы.
  • Ключи головки на 13 и 10.
  • Ключ шестигранник на 5.
  • 2 гаечных ключа на 17.
  • Монтировка.

В первую очередь, конечно, отключается аккумулятор «Приоры». После этого, снимаются разъёмы с катушек зажигания. Ключом на 10 выкрутить болты крепежа, и извлечь катушки. Головкой на 13, открутить 5 болтов и гаек, которые притягивают к головке впускной ресивер. Ключами на 17, отсоединить топливопровод от патрубка, идущего к рамке форсунок. Отвёрткой выкрутить крепёж этого патрубка к головке блока. Открутить крепёж, и вынуть трубку для масляного щупа. Сняв хомут, отодвинуть резиновый патрубок от картера, до головки. Открутить и снять гайки на 10, держащие сверху воздушный ресивер входящего воздуха. Снять корпус воздушного фильтра. Шестигранником, открутить два болта фиксирующие топливную рамку. Подать на себя (в сторону радиатора) ресивер, не снимая его полностью, на 3—5 сантиметров. Отсоединить разъём жгута форсунок. Монтировкой, аккуратно поддеть, и вытащить из отверстий форсунки.

После этого становится возможным вытащить топливную рамку в сторону аккумулятора. Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке.

Для просмотра имеется полезное видео по теме, снятие форсунок на «Приоре»:

Форсунки на Приорe: замена, как проверить, признаки неисправности, чистка +видео

Владельцы отечественных автомобилей «Лада Приора» отмечают качество сборки и надёжность элементов машины. Однако больше всего замечаний и вопросов автолюбителей касается обслуживания двигательной и топливной системы. Важнейшую роль в динамике инжекторного автомобиля играют форсунки, которые обеспечивают впрыск топлива в цилиндры мотора. Нередко требуется их чистка или вовсе замена.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Как проверить на наличие неисправностей

Автовладелец может самостоятельно проверить работоспособность форсунок на своей машине. Процедура довольно простая и не требует специальной подготовки или дорогостоящего оборудования. В гаражных условиях диагностика может выполняться при наличии набора рожковых ключей, отвёрток и тестера с режимом замера сопротивления.

Причины, указывающие на неполадки

Диагностику необходимо выполнять не по истечении какого-либо срока эксплуатации или пробега, а при наличии внешних проявлений поломок форсунок. В тех случаях, если остальные системы автомобиля работают в штатном порядке, о неполадках в электромагнитных клапанах впрыска свидетельствует следующие показатели:

  • на холостом ходу наблюдается неустойчивость оборотов мотора;
  • пуск двигателя затрудняется — мотор может заглохнуть;
  • при разгоне невозможно добиться прежней динамики;
  • заметно увеличилось количество потребляемого горючего.

Порядок диагностики

  1. Открыть капот.
  2. Отщёлкнуть фиксаторы из пластика, которые крепят провод питания клапана. Разъём вынуть.
  3. Тестер перевести в режим замера сопротивления и по очереди сделать замеры обмоток каждой из форсунок. То есть необходимо один контакт тестера прикладывать к каждому из пяти выводов, а второй приложить к пятому проводу на питание.
  4. Оптимальные показатели сопротивления во всех случаях должны быть в диапазоне 11–15 Ом. Если хотя бы один вывод показал отклонения, необходимо будет менять форсунку.

Почему забиваются форсунки

Засорение обусловлено особенностями работы форсунок. Конечно, использование некачественного топлива ускоряет процесс образования отложений. Но даже самый качественный бензин не гарантирует, что со временем форсунки не начнут забиваться. Самый неблагоприятный период – несколько минут после того, как двигатель был заглушен.

Корпус форсунок начинает очень сильно нагреваться от двигателя. Процесс еще больше усиливается из-за того, что элементы не охлаждаются проходящей топливовоздушной смесью, которая подается в цилиндры при движении. Очень большая температура является причиной испарения легких фракций топлива, оставшихся в системе. А тяжелые фракции оседают на поверхностях и образуют налет, который не растворяется бензином и не смывается при дальнейшей работе.

Со временем толщина отложений становится такой, что это нарушает нормальную работу системы. Форсунки не распыляют, а льют топливо, клапан срабатывает неправильно. Производители рекомендуют менять детали через каждые 120-140 тысяч километров пробега.

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос.

Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй – она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.


СВОИМИ РУКАМИ: Чистка форсунок инжектора своими руками Снятие форсунок на Приоре.


Чистка и снятие форсунок ВАЗ 2110-12 1.5 16кл

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
