Замена воздушного фильтра в дизельном двигателе (ом629) (для применения на моделе mercedes gl x164)

Салонный фильтр

1. Салонный фильтр, состоящий из двух фильтрующих элементов, находится в моторном отсеке, слева (если смотреть против движения).

2. Открываем капот.

3. Поддеваем отверткой и снимаем две металлические защелки воздухоприемника.

4. Снимаем воздухоприемник и убираем его в сторону, чтобы он нам не мешал.

5. Поддеваем и затем последовательно извлекаем два фильтрующих элемента салонного фильтра из ниши климатической установки.

6. Перед установкой новых фильтрующих элементов салонного фильтра прочищаем прилегающее пространство, например, пылесосом или куском ветоши.

7. Берем из упаковки два новых фильтрующих элемента салонного фильтра и вставляем их в нишу климатической установки.

8. Устанавливаем воздухоприемник и фиксируем его двумя металлическими защелками.

9. Закрываем капот.

4. Гидроусилитель рулевого управления

Снятие и установка

1. Снять защитный кожух двигателя.

2. Снять впускной воздуховод слева.

3. Откачать масло из расширительного бачка насоса гидроусилителя рулевого управления.

4. Открыть стяжные хомуты (98) подходящим инструментом.

Примечание: При установке использовать новые стяжные хомуты (8, 9).

5. Снять трубопровод низкого давления с расширительного бачка (10).

6. Установка выполняется в обратной последовательности.

7. Заправить и удалить воздух из насоса гидроусилителя рулевого управления. Для этого:

  1. Расширительный бачок

(1) Поднять автомобиль домкратом.

(2) Заполнить расширительный бачок (1) трансмиссионным маслом на 10 мм ниже максимальной отметки.

Внимание: Не запускать двигатель. (3) Плавно повернуть рулевое колесо от одного крайнего положения в другое около 30 раз, пока не исчезнут пузырьки воздуха из расширительного бачка

(3) Плавно повернуть рулевое колесо от одного крайнего положения в другое около 30 раз, пока не исчезнут пузырьки воздуха из расширительного бачка.

Демонтаж пневматического баллона

  1. Демонтаж производится с передней стойки в сборе.

2. Установите специальный съемник на шпильки в верхней части стойки (болт на съемнике должен упереться в центр верха амортизатора), далее установите три (3) гайки, которыми амортизатор крепился к кузову автомобиля.

3. Равномерно затягивайте три (3) гайки до тех пор, пока верхняя крышка не удавится вниз. Это позволит извлечь стопорное кольцо.

4. Для снятия стопорного кольца используйте плоскую отвертку.

  1. Уберите съемник.

6. Снимите верхнюю крышку с помощью клещей с зажимом.

7. Выкрутите гайку, фиксирующую пневматический баллон в стойке.

8. Снимите старый баллон и уплотнительное кольцо. Очистите поверхность перед установкой нового пневматического баллона.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Условия выполнения работ

  • Температура хранения от 5°F (-15°C) до 122°F (50°C).
  • Остерегайтесь повреждений пневматических линий и кабелей.
  • Операции по монтажу и демонтажу обязательно должны проводиться квалифицированным персоналом.
  • Используйте программное обеспечения производителя автомобиля для его диагностики.

Найдите в руководстве по эксплуатации и ремонту автомобиля или узнайте у дилера размещение точек упора для домкрата и ознакомьтесь с инструкциями по безопасности и техническому обслуживанию автомобиля. Категорически запрещается проводить работы под транспортным средством, если оно не зафиксировано с достаточной степенью надежности. Нарушение данного правила приводит к получению серьезных травм и возникновению смертельных случаев.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

3. Система смазки дизельного двигателя объемом 3.0 л

Масляный насос

  1. Крышка масляного насоса
  2. Масляный насос
  3. Цепь привода масляного насоса
  4. Болты
  5. Болты
  6. Звездочка привода масляного насоса

Снятие и установка масляного насоса

1. Снять масляный поддон (см. ниже).

2. Вывернуть болты (4) из крышки масляного насоса (1).

3. Отсоединить масляный насос (2) от блока цилиндров двигателя. При этом болты (5) вывернуть. Болт находится с обратной стороны масляного насоса (2).

4. Снять масляный насос (2). Отжать шину натяжения от цепи масляного насоса (3), снять цепь (3) со звездочки привода масляного насоса (6).

Примечание: При установке очистить сеточку масляного насоса и заменить уплотнительное кольцо. При сухом масляном насосе (2) залить в насос моторное масло, чтобы уже при первом же пуске двигателя начало подаваться масло.

5. Установка выполняется в обратной последовательности.

Снятие и установка цепи привода масляного насоса

  1. Старая цепь насоса
  2. Новая цепь насоса
  3. Клемма
  4. Наружная пластина

1. Фиксирующая клемма в сборе 2. Наружная пластина в сборе 3. Замок в сборе 6. Матрица и пуансон в сборе 7. Запрессованная деталь в сборе (D5) 8. Запрессованная деталь в сборе (F2) 9. Съемник цепи 10. Упорная ось

1. Снять масляный насос.

2. Отсоединить цепь насоса.

3. Установить новую цепь и заклепку.

4. Установить масляный насос.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

4. Система смазки дизельного двигателя объемом 4.0 л

Масляный насос

  1. Масляный насос

Снятие и установка

1. Снять масляный поддон.

2. Отвернуть болты, затем отсоединить масляный насос от картера двигателя.

3. Снять натяжитель цепи.

Примечание: Для снятия нужен помощник.

4. Снять масляный насос (1).

Примечание: — При установке очистить фильтр на масляном насосе (1) и заменить уплотнительное кольцо. Долить масло при необходимости. — Снятие и установка цепи привода масляного насоса дизельного двигателя объемом 4.0 л и 3.0 л аналогичны.

Масляный поддон

2. Масляный картер 5. Болты

Снятие и установка масляного поддона

1. Снять защитный кожух двигателя.

2. Снять направляющую трубку маслоизмерительного щупа. Для этого:

  1. Направляющая трубка масляного щупа

7. Система освещения

Проверка и регулировка света фар

01 Прибор для регулировки света фар

Внимание: — Не касаться деталей, находящихся под высокого напряжения на ксеноновых высоким напряжением. Лицам с электронными имплантатами (напр.: кардиостимулятор) запрещается выполнять работы с ксеноновыми фарами

— Выключить все осветительные приборы. — Работы следует проводить только с изолированной защитной обувью, защитными очками и защитными перчатками. — Удалить легковоспламеняющиеся вещества из опасной зоны. — Обеспечить достаточную вентиляцию рабочего места.

1. Проверить давление в шинах, подкачать при необходимости.

2. Установить автомобиль на ровной горизонтальной поверхности, автомобиль должен быть в снаряжённом состоянии (снаряжённая масса, полный топливный бак или эквивалентный дополнительный груз).

3. Нагрузить сиденье водителя (75 кг или один человек) (кроме автомобилей с пневмоподвеской).

4. Опустить автомобиль до уровня режима движения (–30 мм) (автомобили с пневмоподвеской).

5. Предварительно установить фары в нейтральное положение.

6. Подготовить реглоскоп (01). Расположить реглоскоп (01) приблизительно на расстоянии 50 см перед фарами параллельно к автомобилю на высоте фар. Установить предписанный наклон фар на шкале реглоскопа (01).

7. Запустить двигатель и включить ближний свет фар.

8.1 Выполнить функциональную проверку системы регулировки угла наклона фар (кроме биксеноновых фар с интегрированным динамическим поворотным светом). Световые пучки обеих фар должны перемещаться симметрично.

8.2 Выполнить функциональную проверку системы регулировки угла наклона фар, загружая дополнительные грузы в багажник (биксеноновые блок-фары со встроенным динамическим поворотным светом). При загрузке и разгрузке высота светотеневой границы не должна изменяться.

9.1 Переключить регулятор угла наклона фар в положение «0»(кроме биксеноновых фар с интегрированным динамическим поворотным светом).

9.2 Вынуть дополнительные грузы из багажника (биксеноновые блок-фары со встроенным динамическим поворотным светом).

10. Проверить регулировку ближнего света, при необходимости откорректировать. При помощи единого рефлекторного блока осуществляется одновременная регулировка фар ближнего и дальнего света. Для этого:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Демонтаж пневматической стойки

  1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
  2. Поднимите транспортное средство.
  3. Снимите переднее колесо.
  4. Отключите разъем управляющего кабеля амортизатора, расположенный в колесной арке.

5. Отсоедините тягу стабилизатора.

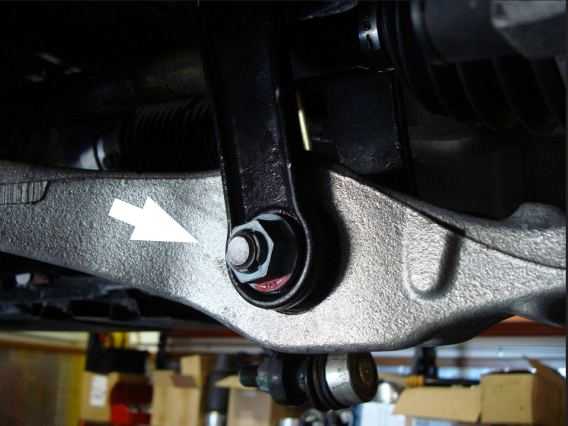

6. Открутите гайку крепления нижней части амортизатора.

7. Открутите гайку шарового соединения и отсоедините рычаг.

8. Отсоедините жгуты от амортизатора.

9. Отсоедините пневматическую линию.

10. Снимите фитинги пневматической линии. Для этого снимите зажимную втулку и остатки крепления снимутся с трубопровода.

11. Открутите три (3) верхних гайки с фланцами.

  1. Снимите амортизатор.
  2. Демонтаж завершен.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

9. Электрооборудование салона

Снятие и установка

1. Снять верхнюю панель управления. Для этого:

  1. Передняя секция покрытия датчика дождя
  2. Задняя секция покрытия датчика дождя
  3. Зажимы
  4. Плоский кабель
  5. Защелки

N70 Блок управления

(1) Выключить зажигание.

(2) Снять переднюю секцию покрытия датчика дождя.

(3) Снять заднюю секцию покрытия датчика дождя.

(4) Снять передние зажимы (3) с блока управления (N70), затем задние.

Внимание: Аккуратно обращаться с плоским кабелем; не повредить его. (5) Отсоединить разъемы от блока управления (N70)

(5) Отсоединить разъемы от блока управления (N70).

(6) Выполнить функциональную проверку.

2. Отвернуть болты (1).

Примечание: При установке заменить болты.

3. Снять блок управления (M12).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Воздушный фильтр в дизельном двигателе (OM629)

1. Открываем капот и устанавливаем его в вертикальное положение.

2. Справа и слева снимаем по одному впускному воздуховоду и убираем их в сторону, чтоб они нам не мешали.

Правая сторона (если смотреть по ходу движения)

Левая сторона (если смотреть по ходу движения)

3. Ключом с головкой на 10 отворачиваем с каждой стороны по одному боковому болту крепления передней части пластиковой защитной крышки двигателя (болты расположены под ранее снятыми воздуховодами).

Примечание: В качестве примера показан болт с правой стороны (если смотреть по ходу движения).

4. Ключом с насадкой TORX T30 отворачиваем оставшиеся два винта крепления…

… и затем снимаем переднюю часть пластиковой защитной крышки двигателя.

5. Ключом с насадкой TORX T30 отворачиваем девять винтов крепления…

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

2. Система кондиционирования

Проверка герметичности циркуляционного контура хладагента

1. Вакуумировать систему кондиционирования.

2. Заправить систему кондиционирования азотом. Сначала заправить систему до давления в 15,5 бар, спустя приблизительно 10 мин уменьшить давление в системе до 15 бар. Это давление должно сохраняться в системе в течение минимум 4 часов.

3. Проверить контур циркуляции системы кондиционирования герметичность.

4. Заправить систему кондиционирования.

Снятие и установка

1. Корпус воздушного фильтр 2. Уплотнение 3. Разделительная перегородка левой колесной ниши 4-6,9,10,12-17 Болты 7. Электропроводка 8. Разделительная перегородка правой колесной ниши 11. Центральная разделительная перегородка 18. Гайки 19. Трубка высокого давления 20. Трубка низкого давления 21. Шланг отопителя

22. Электрические разъемы 23. Сливной шланг конденсата, справа 24. Сливной шланг конденсата, слева 25. Демпфирующий материал 26. Держатель центральной консоли 27,28 Гайки 29. Воздуховод центральной консоли A2/60 Антенна

31-41 Хомуты 42-44 Электрический разъем B10/6 Датчик температуры испарителя B10/31 Наружный датчик температуры, слева B10/32 Наружный датчик температуры, справа

45. Электрический разъем 46-50 Болты F3 Блок плавких предохранителей

51. Корпус кондиционера 52. Несущая опора панели инструментов 53. Направляющие воздушных трубок 54. Направляющая

55. Хомут 56,57 Гайки 58. Электрический разъем

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

2. Система впуска и выпуска дизельного двигателя объемом 3.0 л

Воздушный фильтр

  1. Корпус воздушного фильтра
  2. Болты

Снятие и установка

1. Снять корпус воздушного фильтра (1) (см. главу «Система питания»).

2. Вывернуть болты (2).

3. Снять крышку корпуса воздушного фильтра (1).

4. Вынуть фильтрующий элемент воздушного фильтра изнутри.

Примечание: Перед сборкой прочистить корпус воздушного фильтра (1), чтобы не допустить повреждения двигателя вследствие всасывания частиц грязи.

5. Установка выполняется в обратной последовательности.

Впускной воздуховод

  1. Впускной воздуховод двигателя за воздушным фильтром
  2. Корпус воздушного фильтра
  3. Шланг
  4. Хомут
  5. Хомут B2/6 Термоанемометрический расходомер массы воздуха, левый B2/7 Термоанемометрический расходомер массы воздуха правого ряда цилиндров R39/1 Нагревательный элемент в вентиляционном воздуховоде картера двигателя

Снятие и установка

1. Снять корпус (2) правого воздушного фильтра (см. выше).

2. Отсоединить разъемы от левого и правого термоанемометрического расходомера массы воздуха (B2/6, B2/7).

3. Отсоединить разъем от нагревательного элемента вентиляционной трубки (R39/1).

4. Отсоединить шланг (3) вентиляции картера от фильтра центробежной очистки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена воздушного фильтра в дизельном двигателе (ом629) (для применения на моделе mercedes gl x164)

Салонный фильтр

1. Салонный фильтр, состоящий из двух фильтрующих элементов, находится в моторном отсеке, слева (если смотреть против движения).

2. Открываем капот.

3. Поддеваем отверткой и снимаем две металлические защелки воздухоприемника.

4. Снимаем воздухоприемник и убираем его в сторону, чтобы он нам не мешал.

5. Поддеваем и затем последовательно извлекаем два фильтрующих элемента салонного фильтра из ниши климатической установки.

6. Перед установкой новых фильтрующих элементов салонного фильтра прочищаем прилегающее пространство, например, пылесосом или куском ветоши.

7. Берем из упаковки два новых фильтрующих элемента салонного фильтра и вставляем их в нишу климатической установки.

8. Устанавливаем воздухоприемник и фиксируем его двумя металлическими защелками.

9. Закрываем капот.

4. Гидроусилитель рулевого управления

Снятие и установка

1. Снять защитный кожух двигателя.

2. Снять впускной воздуховод слева.

3. Откачать масло из расширительного бачка насоса гидроусилителя рулевого управления.

4. Открыть стяжные хомуты (98) подходящим инструментом.

Примечание: При установке использовать новые стяжные хомуты (8, 9).

5. Снять трубопровод низкого давления с расширительного бачка (10).

6. Установка выполняется в обратной последовательности.

7. Заправить и удалить воздух из насоса гидроусилителя рулевого управления. Для этого:

  1. Расширительный бачок

(1) Поднять автомобиль домкратом.

(2) Заполнить расширительный бачок (1) трансмиссионным маслом на 10 мм ниже максимальной отметки.

Внимание: Не запускать двигатель. (3) Плавно повернуть рулевое колесо от одного крайнего положения в другое около 30 раз, пока не исчезнут пузырьки воздуха из расширительного бачка

(3) Плавно повернуть рулевое колесо от одного крайнего положения в другое около 30 раз, пока не исчезнут пузырьки воздуха из расширительного бачка.

Демонтаж пневматического баллона

  1. Демонтаж производится с передней стойки в сборе.

2. Установите специальный съемник на шпильки в верхней части стойки (болт на съемнике должен упереться в центр верха амортизатора), далее установите три (3) гайки, которыми амортизатор крепился к кузову автомобиля.

3. Равномерно затягивайте три (3) гайки до тех пор, пока верхняя крышка не удавится вниз. Это позволит извлечь стопорное кольцо.

4. Для снятия стопорного кольца используйте плоскую отвертку.

  1. Уберите съемник.

6. Снимите верхнюю крышку с помощью клещей с зажимом.

7. Выкрутите гайку, фиксирующую пневматический баллон в стойке.

8. Снимите старый баллон и уплотнительное кольцо. Очистите поверхность перед установкой нового пневматического баллона.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Условия выполнения работ

  • Температура хранения от 5°F (-15°C) до 122°F (50°C).
  • Остерегайтесь повреждений пневматических линий и кабелей.
  • Операции по монтажу и демонтажу обязательно должны проводиться квалифицированным персоналом.
  • Используйте программное обеспечения производителя автомобиля для его диагностики.

Найдите в руководстве по эксплуатации и ремонту автомобиля или узнайте у дилера размещение точек упора для домкрата и ознакомьтесь с инструкциями по безопасности и техническому обслуживанию автомобиля. Категорически запрещается проводить работы под транспортным средством, если оно не зафиксировано с достаточной степенью надежности. Нарушение данного правила приводит к получению серьезных травм и возникновению смертельных случаев.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

3. Система смазки дизельного двигателя объемом 3.0 л

Масляный насос

  1. Крышка масляного насоса
  2. Масляный насос
  3. Цепь привода масляного насоса
  4. Болты
  5. Болты
  6. Звездочка привода масляного насоса

Снятие и установка масляного насоса

1. Снять масляный поддон (см. ниже).

2. Вывернуть болты (4) из крышки масляного насоса (1).

3. Отсоединить масляный насос (2) от блока цилиндров двигателя. При этом болты (5) вывернуть. Болт находится с обратной стороны масляного насоса (2).

4. Снять масляный насос (2). Отжать шину натяжения от цепи масляного насоса (3), снять цепь (3) со звездочки привода масляного насоса (6).

Примечание: При установке очистить сеточку масляного насоса и заменить уплотнительное кольцо. При сухом масляном насосе (2) залить в насос моторное масло, чтобы уже при первом же пуске двигателя начало подаваться масло.

5. Установка выполняется в обратной последовательности.

Снятие и установка цепи привода масляного насоса

  1. Старая цепь насоса
  2. Новая цепь насоса
  3. Клемма
  4. Наружная пластина

1. Фиксирующая клемма в сборе 2. Наружная пластина в сборе 3. Замок в сборе 6. Матрица и пуансон в сборе 7. Запрессованная деталь в сборе (D5) 8. Запрессованная деталь в сборе (F2) 9. Съемник цепи 10. Упорная ось

1. Снять масляный насос.

2. Отсоединить цепь насоса.

3. Установить новую цепь и заклепку.

4. Установить масляный насос.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

4. Система смазки дизельного двигателя объемом 4.0 л

Масляный насос

  1. Масляный насос

Снятие и установка

1. Снять масляный поддон.

2. Отвернуть болты, затем отсоединить масляный насос от картера двигателя.

3. Снять натяжитель цепи.

Примечание: Для снятия нужен помощник.

4. Снять масляный насос (1).

Примечание: — При установке очистить фильтр на масляном насосе (1) и заменить уплотнительное кольцо. Долить масло при необходимости. — Снятие и установка цепи привода масляного насоса дизельного двигателя объемом 4.0 л и 3.0 л аналогичны.

Масляный поддон

2. Масляный картер 5. Болты

Снятие и установка масляного поддона

1. Снять защитный кожух двигателя.

2. Снять направляющую трубку маслоизмерительного щупа. Для этого:

  1. Направляющая трубка масляного щупа

7. Система освещения

Проверка и регулировка света фар

01 Прибор для регулировки света фар

Внимание: — Не касаться деталей, находящихся под высокого напряжения на ксеноновых высоким напряжением. Лицам с электронными имплантатами (напр.: кардиостимулятор) запрещается выполнять работы с ксеноновыми фарами

— Выключить все осветительные приборы. — Работы следует проводить только с изолированной защитной обувью, защитными очками и защитными перчатками. — Удалить легковоспламеняющиеся вещества из опасной зоны. — Обеспечить достаточную вентиляцию рабочего места.

1. Проверить давление в шинах, подкачать при необходимости.

2. Установить автомобиль на ровной горизонтальной поверхности, автомобиль должен быть в снаряжённом состоянии (снаряжённая масса, полный топливный бак или эквивалентный дополнительный груз).

3. Нагрузить сиденье водителя (75 кг или один человек) (кроме автомобилей с пневмоподвеской).

4. Опустить автомобиль до уровня режима движения (–30 мм) (автомобили с пневмоподвеской).

5. Предварительно установить фары в нейтральное положение.

6. Подготовить реглоскоп (01). Расположить реглоскоп (01) приблизительно на расстоянии 50 см перед фарами параллельно к автомобилю на высоте фар. Установить предписанный наклон фар на шкале реглоскопа (01).

7. Запустить двигатель и включить ближний свет фар.

8.1 Выполнить функциональную проверку системы регулировки угла наклона фар (кроме биксеноновых фар с интегрированным динамическим поворотным светом). Световые пучки обеих фар должны перемещаться симметрично.

8.2 Выполнить функциональную проверку системы регулировки угла наклона фар, загружая дополнительные грузы в багажник (биксеноновые блок-фары со встроенным динамическим поворотным светом). При загрузке и разгрузке высота светотеневой границы не должна изменяться.

9.1 Переключить регулятор угла наклона фар в положение «0»(кроме биксеноновых фар с интегрированным динамическим поворотным светом).

9.2 Вынуть дополнительные грузы из багажника (биксеноновые блок-фары со встроенным динамическим поворотным светом).

10. Проверить регулировку ближнего света, при необходимости откорректировать. При помощи единого рефлекторного блока осуществляется одновременная регулировка фар ближнего и дальнего света. Для этого:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Демонтаж пневматической стойки

  1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
  2. Поднимите транспортное средство.
  3. Снимите переднее колесо.
  4. Отключите разъем управляющего кабеля амортизатора, расположенный в колесной арке.

5. Отсоедините тягу стабилизатора.

6. Открутите гайку крепления нижней части амортизатора.

7. Открутите гайку шарового соединения и отсоедините рычаг.

8. Отсоедините жгуты от амортизатора.

9. Отсоедините пневматическую линию.

10. Снимите фитинги пневматической линии. Для этого снимите зажимную втулку и остатки крепления снимутся с трубопровода.

11. Открутите три (3) верхних гайки с фланцами.

  1. Снимите амортизатор.
  2. Демонтаж завершен.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

9. Электрооборудование салона

Снятие и установка

1. Снять верхнюю панель управления. Для этого:

  1. Передняя секция покрытия датчика дождя
  2. Задняя секция покрытия датчика дождя
  3. Зажимы
  4. Плоский кабель
  5. Защелки

N70 Блок управления

(1) Выключить зажигание.

(2) Снять переднюю секцию покрытия датчика дождя.

(3) Снять заднюю секцию покрытия датчика дождя.

(4) Снять передние зажимы (3) с блока управления (N70), затем задние.

Внимание: Аккуратно обращаться с плоским кабелем; не повредить его. (5) Отсоединить разъемы от блока управления (N70)

(5) Отсоединить разъемы от блока управления (N70).

(6) Выполнить функциональную проверку.

2. Отвернуть болты (1).

Примечание: При установке заменить болты.

3. Снять блок управления (M12).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Воздушный фильтр в дизельном двигателе (OM629)

1. Открываем капот и устанавливаем его в вертикальное положение.

2. Справа и слева снимаем по одному впускному воздуховоду и убираем их в сторону, чтоб они нам не мешали.

Правая сторона (если смотреть по ходу движения)

Левая сторона (если смотреть по ходу движения)

3. Ключом с головкой на 10 отворачиваем с каждой стороны по одному боковому болту крепления передней части пластиковой защитной крышки двигателя (болты расположены под ранее снятыми воздуховодами).

Примечание: В качестве примера показан болт с правой стороны (если смотреть по ходу движения).

4. Ключом с насадкой TORX T30 отворачиваем оставшиеся два винта крепления…

… и затем снимаем переднюю часть пластиковой защитной крышки двигателя.

5. Ключом с насадкой TORX T30 отворачиваем девять винтов крепления…

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

2. Система кондиционирования

Проверка герметичности циркуляционного контура хладагента

1. Вакуумировать систему кондиционирования.

2. Заправить систему кондиционирования азотом. Сначала заправить систему до давления в 15,5 бар, спустя приблизительно 10 мин уменьшить давление в системе до 15 бар. Это давление должно сохраняться в системе в течение минимум 4 часов.

3. Проверить контур циркуляции системы кондиционирования герметичность.

4. Заправить систему кондиционирования.

Снятие и установка

1. Корпус воздушного фильтр 2. Уплотнение 3. Разделительная перегородка левой колесной ниши 4-6,9,10,12-17 Болты 7. Электропроводка 8. Разделительная перегородка правой колесной ниши 11. Центральная разделительная перегородка 18. Гайки 19. Трубка высокого давления 20. Трубка низкого давления 21. Шланг отопителя

22. Электрические разъемы 23. Сливной шланг конденсата, справа 24. Сливной шланг конденсата, слева 25. Демпфирующий материал 26. Держатель центральной консоли 27,28 Гайки 29. Воздуховод центральной консоли A2/60 Антенна

31-41 Хомуты 42-44 Электрический разъем B10/6 Датчик температуры испарителя B10/31 Наружный датчик температуры, слева B10/32 Наружный датчик температуры, справа

45. Электрический разъем 46-50 Болты F3 Блок плавких предохранителей

51. Корпус кондиционера 52. Несущая опора панели инструментов 53. Направляющие воздушных трубок 54. Направляющая

55. Хомут 56,57 Гайки 58. Электрический разъем

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

2. Система впуска и выпуска дизельного двигателя объемом 3.0 л

Воздушный фильтр

  1. Корпус воздушного фильтра
  2. Болты

Снятие и установка

1. Снять корпус воздушного фильтра (1) (см. главу «Система питания»).

2. Вывернуть болты (2).

3. Снять крышку корпуса воздушного фильтра (1).

4. Вынуть фильтрующий элемент воздушного фильтра изнутри.

Примечание: Перед сборкой прочистить корпус воздушного фильтра (1), чтобы не допустить повреждения двигателя вследствие всасывания частиц грязи.

5. Установка выполняется в обратной последовательности.

Впускной воздуховод

  1. Впускной воздуховод двигателя за воздушным фильтром
  2. Корпус воздушного фильтра
  3. Шланг
  4. Хомут
  5. Хомут B2/6 Термоанемометрический расходомер массы воздуха, левый B2/7 Термоанемометрический расходомер массы воздуха правого ряда цилиндров R39/1 Нагревательный элемент в вентиляционном воздуховоде картера двигателя

Снятие и установка

1. Снять корпус (2) правого воздушного фильтра (см. выше).

2. Отсоединить разъемы от левого и правого термоанемометрического расходомера массы воздуха (B2/6, B2/7).

3. Отсоединить разъем от нагревательного элемента вентиляционной трубки (R39/1).

4. Отсоединить шланг (3) вентиляции картера от фильтра центробежной очистки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
