Замена предохранителей Mitsubishi ASX | Издательство Монолит

6. Замена предохранителей

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.

Блок предохранителей в салоне

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.

1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.

2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.

Таблица расположения предохранителей в блоке, находящемся в салоне

В приведенной выше таблице указаны основные цепи, защищаемые каждым предохранителем.

Таблица расположения предохранителей в блоке, находящемся в моторном отсеке

с номиналом 7,5 А — запасным предохранителем с номиналом 10 А;

с номиналом 25 А — запасным предохранителем с номиналом 20 А;

с номиналом 30 А — предохранителем с номиналом 30 А из цепи усилителя аудиосистемы.

После установки запасных предохранителей при первой же возможности замените их предохранителями требуемого номинала.

Цветовая маркировка предохранителей

Номинальный ток Цвет
7,5 А Коричневый
10 А Красный
15 А Синий
20 А Желтый
25 А Бесцветный (белый)
30 А Зеленый (предохранитель/розовый (плавкая вставка)
40 А

Зеленый (плавкая вставка)

Замена предохранителей

1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK или включите режим работы OFF.

2. Извлеките из блока предохранителей в моторном отсеке съемник предохранителей (А).

3. Сверяясь с таблицей номинальных токов предохранителей, проверьте состояние предохранителя, относящегося к неисправной цепи.

4. Специальным съемником установите новый предохранитель, рассчитанный на тот же номинальный ток, на место перегоревшего. Убедитесь, что предохранитель установлен на то же место.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Двигатель

  • Как поменять антифриз Митсубиши ASX
  • Замена бензонасоса Мицубиси ASX
  • Как поменять блок управления двигателем Мицубиши ASX своими руками
  • Поменять водяной насос Митсубиси ASX
  • Снять впускной коллектор Мицубиси ASX
  • Поменять втулку на стартере Мицубиси ASX
  • Ремонт втулки шатуна Митсубиси ASX
  • Снять выпускной коллектор Митсубиши ASX своими руками
  • Замена гидрокомпенсаторов Митсубиши ASX
  • Установка головки блока цилиндров Митсубиши ASX
  • Ремонт датчика давления масла Мицубиши ASX
  • Поменять датчик детонации Мицубиши ASX своими руками
  • Ремонт датчика кислорода Митсубиши ASX
  • Замена датчика коленвала Mitsubishi ASX своими руками
  • Заменить датчик массового расхода воздуха Митсубиси ASX
  • Ремонт датчика охлаждающей жидкости Митсубиши ASX
  • Установка датчика распредвала Митсубиши ASX своими руками
  • Установка датчика температуры Mitsubishi ASX
  • Установка датчика уровня топлива Митсубиши ASX своими руками
  • Замена датчика холостого хода Митсубиси ASX своими руками
  • Ремонт дмрв Мицубиши ASX своими руками
  • Снять клапанную крышку Мицубиши ASX
  • Как заменить компрессор кондиционера Митсубиси ASX
  • Замена крана отопителя Мицубиши ASX
  • Снять крышку двигателя Мицубиши ASX своими руками
  • Заменить масло в акпп Мицубиси ASX
  • Поменять масло в двигателе Митсубиси ASX
  • Как заменить маслосъемные колпачки Мицубиши ASX
  • Установка маслосъемных колец Митсубиши ASX
  • Как заменить масляный насос Mitsubishi ASX своими руками
  • Заменить направляющие втулки клапанов Митсубиси ASX
  • Как заменить натяжитель цепи грм Митсубиси ASX
  • Как заменить натяжной ролик ремня генератора Мицубиши ASX
  • Ремонт опор двигателя Митсубиши ASX своими руками
  • Замена охлаждающей жидкости Мицубиси ASX своими руками
  • Установка подушек двигателя Mitsubishi ASX
  • Заменить подшипник коленвала Мицубиси ASX своими руками
  • Заменить помпу Мицубиси ASX своими руками
  • Установка поршневых колец Мицубиши ASX своими руками
  • Ремонт прокладки гбц Митсубиси ASX своими руками
  • Заменить прокладку головки блока цилиндров Митсубиши ASX
  • Как заменить прокладку клапанной крышки Митсубиши ASX
  • Как заменить прокладку коллектора Мицубиси ASX своими руками
  • Замена радиатора кондиционера Мицубиши ASX
  • Ремонт радиатора печки Mitsubishi ASX
  • Ремонт распредвала Мицубиси ASX
  • Ремонт расширительного бачка Мицубиси ASX
  • Заменить ремень генератора Митсубиши ASX своими руками
  • Поменять ремень грм Митсубиши ASX
  • Установка ремня кондиционера Мицубиши ASX
  • Поменять сальник двигателя Митсубиши ASX
  • Поменять сальник коленвала Мицубиши ASX
  • Установка сальника распредвала Мицубиси ASX своими руками
  • Заменить сальники клапанов Митсубиши ASX своими руками
  • Как поменять стартер Митсубиси ASX
  • Заменить термостат Мицубиши ASX
  • Как заменить топливный насос Митсубиши ASX
  • Ремонт цепи грм Mitsubishi ASX
  • Поменять шкив коленвала Mitsubishi ASX своими руками

Проблема с освещением номерного знака моего Mitsubishi Asx

Если поиск и замена предохранителя подсветки номерного знака не устранили проблему, причиной может быть только неисправность. ваша лампочка перегорела.

Неужели проблема с предохранителем в подсветке номерного знака моего Mitsubishi Asx?

В этом случае простая замена решит проблему на вашем Mitsubishi Asx. Проведите тест, заменив лампочку, и посмотрите результат. Если ничего не изменится, возможны несколько вариантов.

Если дело не в лампочке, давайте посмотрим на другие типы проблем:

Во-первых, возможно, что ваш блок BSI неправильно откалиброван, и чтобы он больше не посылал необходимую мощность для зажигания. Его миссия — отправить электрические сигналы к различным функциям вашего Mitsubishi Asx, чтобы они выполнялись. Можно провести несколько быстрых и простых тестов в гараже, чтобы убедиться, что он работает правильно на вашем Mitsubishi Asx.

Проблема с корпусом BSI на моем Mitsubishi Asx: больше нет подсветки номерного знака

В противном случае, если ваш блок BSI работает нормально, убедитесь, что что ни один кабель не поврежден. Это имело бы те же последствия, отключили бы электричество. Вам необходимо снять обшивку багажника вашего Mitsubishi Asx, чтобы получить доступ к различным кабелям.Если все эти проверки были выполнены, но по-прежнему ничего не работает, то вам доступно несколько вариантов, скорее всего, это связано с предохранитель освещения, у которого есть проблема.

Важно знать, предохранитель подсветки номерного знака на вашем Mitsubishi Asx не только соответствует этой функции. Другими словами, если у вас есть неисправность только в этом конкретном освещении, то ваша вина не в том предохранителе, который является обычным явлением

Если, однако, габаритные огни не работают или вы замечаете другие одновременные поломки на вашем Mitsubishi Asx, то в этом случае велика вероятность, что он подключен к соответствующему предохранителю.

Recommendations

В темное время суток пожалуйста, если будет возможность — посмотреть любопытно.:)

Вечером в гараже сделаю фото, будет понятнее

Тоже думаю взять, но пока не пойму, насколько комфортнее светят. Нигде толком нет нормального сравнения

У меня стояли на Сузуки, у которой ближнего просто нет, ездил с дальним, и даже не моргали, а такие поставил и забыл про дальний, есть с чем сравнить, поэтому поставил такие, ещё в противотуманки буду ставить

Какая цена и можно ссылку?

Смотри, что нашлось на AliExpresss.aliexpress.com/3mMfEFNR Вот такие поставил

Сделайте фото ночью, думаю будет интересней!

У нас сейчас белые ночи, фото в 1:20 сделано, это только через пару месяцев, поставил сейчас, потому что в отпуск собираемся, а там темно

Сделайте фото ночью, думаю будет интересней!

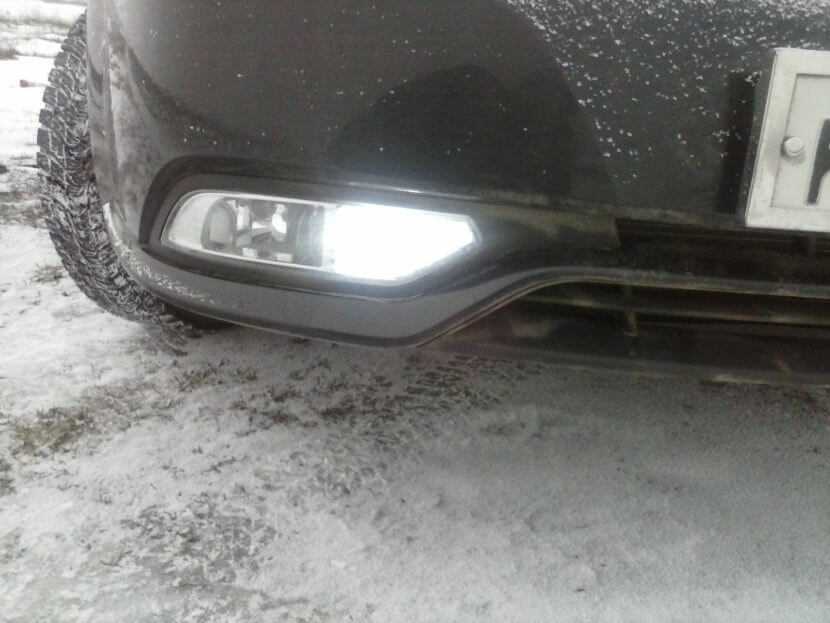

Такие же буду в противотуманки заказывать

Сделайте фото ночью, думаю будет интересней!

Тоже диоды поставил, правда с активным охлаждением (гудят но не сильно громко). Брал тут ru.aliexpress.com/item/Ol…=2114.13010608.0.0.IYbcdL езжу почти пол года с ними) Сегодня постараюсь фото сделать и БЖ отписаться, а то забыл после установки написать)

Тоже такие хотел побоялся что не влезут, заказал и поставил вот такие

А я рискнул) Залезли идеально под крышку, светят ярко… на много лучше галогенок желтых)

Согласен эти тоже встали хорошо, светят не плохо

Сделайте фото ночью, думаю будет интересней!

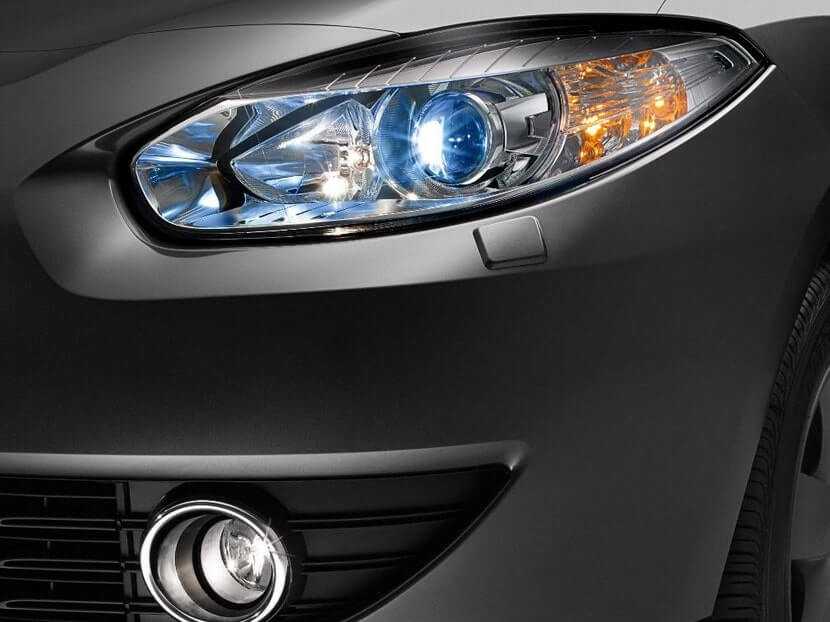

Ближний свет для автомобиля играет огромнейшее значение. Прежде всего это ходовые огни в светлое время суток (при отсутствии ДХО на автомашине – п. 19.5 ПДД). В тёмное время суток поездка без работающего ближнего света представляет собой угрозу для жизни и здоровью людей. При этом правилами дорожного движения запрещена эксплуатация автомобиля при неработающих осветительных приборах. Таким образом, разобрались, что без света ездить нельзя и по правилам дорожного движения и по здравому смыслу. Теперь переходим к самому свету, от которого там много зависит. Хороший свет на дороге позволяет не напрягаться водителю. От качества оптики и технологического решения лампы зависит световой поток и его правильная направленность на дороге.

Замена лампы ближнего света в Mitsubishi ASX, так же как и замена воздушного фильтра двигателя, занимает 5 минут. Инженеры Mitsubishi в этом вопросе оказались на высоте. Для подбора лампы ближнего света в машине надо воспользоваться каталогом, и подобрать нужную лампочку. Обязательно штатные лампочки, т.е. 12 V, 55 Вт H11. Не надо вестись на рекламные уловки различных компаний. В результате таких экспериментов возможен выход из строя штатной электропроводки, а также изменение элементов фары. К тому же вы возможно будете банально слепить встречных водителей.

В автомобилях Mitsubishi ASX, как и в любых других, время от времени приходится менять в фарах лампочки, которые вышли из строя. Замена ламп – процедура, которой вряд ли удастся избежать кому-нибудь из владельцев авто любых марок, в том числе и Мицубиси. Выход из строя происходит из-за перегорания, механических повреждений или по другим причинам.

Замена лампы может быть выполнена на станции технического обслуживания либо самостоятельно. В руководстве по эксплуатации Мицубиси АСХ подробно описано, как осуществляется замена ламп в каждом типе фар.

Замену галогеновых ламп на Митсубиси АСХ можно делать по 1 шт., а вот ксеноновые лампы, меняются только парами

Предохранители и реле Mitsubishi Pajero 2

26 июня, 2019 Voyager77

автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей в салоне митсубиси паджеро 2.

Расположен со стороны водителя.

Схема расположения предохранителей в блоке.

расшифровка.

Номи­нал Название
1 15А Прикуриватель.
2 10А Радиоприемник.
3 10А Реле отопителя.
4 10А ELC-4A/T (только модели с автоматической КПП).
5 20А Передний и задний кон­диционеры.
6 10А Указатели поворотов.
7 10А Контрольно-измери­тельные приборы.
8 10А Звуковой сигнал.
9 15А Стеклоочистители.
10 10А Электропривод стекло­подъемников.
11 10А Система полного приво­да (на 4 колеса).
12 15А Электропривод блоки­ровки замков дверей
13 10А Лампы местного осве­щения, часы.
14 15А Фонари заднего хода.
15 15А Стояночные фонари.
16 25А Отопитель.
17 15А Разъем включения допол­нительных устройств.
18 10А Задний отопитель.
19 * Запасные предохраните­ли (А/Т): автоматическая коробка передач..

Этот же блок в развернутом виде

здесь реле вентилятора

Специальные предохранители и централизованные реле на блоке реле в салоне.

Название
С-92Х
С-93Х Реле заднего отопителя
С-94Х Реле электропривода стекло­подъемников
С-95Х Блок управления центральной блокировкой замков дверей
С-96Х Реле обогревателя заднего стекла
С-97Х Реле прерывистого режима рабо­ты очистителя заднего стекла
С-98Х Реле-прерыватель указателей по­ворота и аварийной сигнализации

Блок предохранителей в моторном отсеке mitsubishi pajero 2.

Расположен в левой передней части моторного отсека.

Назначение предохранителей.

Номер Номи­нал Название
1 60А Аккумуляторнаябатарея.
2 100А Генератор переменно­го тока.
3 20А Промежут. охладитель наддувочного воздуха
4 40А Замок зажигания.
5 30А Обогреватель заднего стекла.
6 30А Электрические стекло­подъемники.
7 30А Кондиционер.
8 40А Лампы.
9 10А Компрессор кондицио­нера.
10 25А Вентилятор конденсо­ра кондиционера.
11 10А Задние противотуман­ные фонари.
12 10А Задние фонари.
13 10А Задние фонари.
14 10А Дальний свет фар.
15 10А Аварийная сигнализация.

Плавкие вставки на блоке под капотом.

Цепь Цвет Номинал
1 ABS (цепь пит.гидр.бл.) Y 60А
3 Свечи накаливания В 80А
4 Блок предохр. (универе. N81,6,13,14,16,17,19 и цепь кондиционера) У 60А
5 Генератор L 100А
6 Пром. охладитель над­дувочного воздуха SB 20А
7 Замок зажигания и цепь стартера G 40А
9 Обогреватель заднего стекла Р 30А
10 Электропривод стекло­подъемников Р 30А
12 Электродвигатель вен­тилятора конденсора Р 30А
13 Генератор, фары головного света и зад­ние габариты G 40А

Специальные предохранители и реле на блоке в моторном отсеке.

Цепь Цвет Номинал
1 Подогреватель топливопроводов L 15А
2 Компрессор кондиционера R 10А
3 Электродвигатель вентилятора конденсора 25А
G *30А
4 Задние противотуманные фонари R 10А
5 Задние габариты R 10А
6 Задние габариты R 10А
7 Цепь индикации включе­ния дальнего света фар R 10А
8 Аварийная сигнализация R 10А
9 Электропривод люка L 15А

Реле.

Название
А-19Х Разъем-перемычка
А-20Х Реле фар
А-21Х Реле электродвигателя вентилято­ра пром. охладителя надд. воздуха
А-22Х Реле генератора
А-23Х Реле задних противотуманных фо­нарей
А-24Х Реле задних габаритов
А-25Х Реле электродвигателя вентилято­ра конденсора
А-26Х Реле компрессора кондиционера

Опубликовано в рубрике МОНТАЖНЫЕ БЛОКИ И ПРЕДОХРАНИТЕЛИ

Тормозная система

Ремонт бачка тормозной жидкости Мицубиси ASXЗаменить блок абс Митсубиши ASX своими рукамиПоменять датчик абс Mitsubishi ASXРемонт задних тормозных дисков Mitsubishi ASXУстановка задних тормозных колодок Mitsubishi ASXЗамена колодок ручника Мицубиси ASXЗамена передних тормозных дисков Митсубиси ASX своими рукамиКак поменять передние тормозные колодки Митсубиси ASX своими рукамиЗаменить ручник Митсубиси ASX своими рукамиПоменять тормозной цилиндр Митсубиши ASXКак заменить тормозную жидкость Митсубиши ASXКак заменить тормозные трубки Митсубиши ASXЗаменить тормозные шланги Митсубиси ASX своими рукамиРемонт троса ручника Митсубиши ASXУстановка троса ручного тормоза Мицубиси ASX

Трансмиссия

Снятие вилки сцепления Мицубиси ASXЗаменить воздушный фильтр Мицубиши ASXКак заменить датчик скорости Митсубиши ASXРемонт диска сцепления Мицубиси ASXЗаменить коробку передач Мицубиси ASX своими рукамиЗамена крестовины карданного вала Митсубиши ASXПоменять масло в коробке передач Митсубиши ASXПоменять масляный фильтр Митсубиси ASX своими рукамиРемонт наружной гранаты Митсубиши ASX своими рукамиКак снять педаль сцепления Митсубиси ASXПоменять привод спидометра Митсубиси ASXУстановка пыльника внутреннего шруса Митсубиши ASX своими рукамиЗамена пыльника на гранате Митсубиси ASXУстановка пыльника наружного шруса Митсубиси ASXПоменять рычаг переключения передач Мицубиши ASXПоменять салонный фильтр Митсубиси ASXЗаменить сальник заднего моста Мицубиси ASXЗамена сальника коробки передач Мицубиши ASXЗаменить сальник кпп Митсубиси ASX своими рукамиКак поменять сальник полуоси Митсубиси ASXУстановка сальника привода Mitsubishi ASX своими рукамиУстановка сальника редуктора Митсубиши ASX своими рукамиПоменять топливный фильтр Мицубиши ASXРемонт троса сцепления Митсубиси ASXПоменять фильтр акпп Митсубиши ASXУстановка фильтра двигателя Мицубиши ASXРемонт фильтра кондиционера Мицубиши ASX своими рукамиСнять цилиндр сцепления Мицубиши ASX

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

6. Замена предохранителей

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.

Блок предохранителей в салоне

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.

А. Основной блок предохранителей.

В. Дополнительный блок предохранителей.

1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.

2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.

1. Нажмите на фиксатор.

2. Снимите крышку.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.

Схема расположения предохранителей в монтажных блоках, а также их расшифровка для автомобилей Mitsubishi ASX.

Рассмотрены автомобили Mitsubishi ASX 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Блок предохранителей в моторном отсеке Mitsubishi ASX​.

Где находится.

Расшифровка предохранителей Mitsubishi ASX​.

Назначение

Номиналь­ный ток

1

Противотуманные фары

15 А

2

Двигатель

7,5 А

3

Автоматическая коробка передач

20 А

4

Звуковой сигнал

10 А

5

Генератор

7,5 А

6

Омыватели фар

20 А

7

Кондиционер

10 А

8

Дроссельная заслонка / вентилятор маслоохладителя (роботизированная коробка передач Twin Clutch SST)

15 А

9

Звуковой сигнал противоугонной системы

20 А

10

Обогреватель щеток стеклоочистителя

15 А

11

12

Электропривод двери багажного отделения

30 А

13

Система наружного освещения в дневное время

10 А

14

Фара дальнего света (левая)

10 А

15

Фара дальнего света (правая)

10 А

16

Фара ближнего (левая) с газоразрядной лампой

20 А

17

Фара ближнего света (правая)

С газоразряд­ной лампой

20 А

18

Фара ближнего света (левая)

С галогеновой лампой

10 А

19

Фара ближнего света (правая)

С галогеновой лампой

10 А

20

Цепь питания

электрооборудования двигателя

10 А

21

Катушка зажигания

10 А

22

Цепь питания

электрооборудования двигателя

20 А

Подогреватель топливной магистрали

25 А

23

Топливный насос

15 А

24

Стартер

30 А*

25

26

Антиблокировочная система тормозов

40 А*

27

Антиблокировочная система тормозов

30 А*

28

Электродвигатель вентилятора конденсора

30 А*

29

Электродвигатель вентилятора системы охлаждения двигателя

40 А*

30

Устройство ввода-вывода

30 А

31

Усилитель аудиосистемы

30 А

32

Электрооборудование дизельного двигателя

30 А

33

Запасной предохранитель

10 А

34

Запасной предохранитель

15 А

35

Запасной предохранитель

20 А

Цвета предохранителей.

Номинальный

ток

Цвет

7,5 А

Коричневый

10 А

Красный

15 А

Синий

20 А

Желтый

25 А

Бесцветный (белый)

30 А

Зеленый (предохранитель)/ розовый (плавкая вставка)

40 А

Зеленый (плавкая вставка)

Блок предохранителей в салоне Mitsubishi ASX.

Расположен слева от рулевой колонки.

Описание и назначение предохранителей.

Защищаемая цепь

Номиналь­ный ток

1

Отопитель

30 А»

2

Стоп-сигналы (лампы стоп-сигналов)

15 А

3

Задний противотуманный фонарь

10 А

4

Очиститель ветрового стекла

30 А

5

Цепи дополнительного оборудования

10 А

6

Электропривод замков дверей

20 А

7

Аудиосистема

15 А

8

Реле блока управления

7,5 А

9

Лампы освещения салона (плафоны)

15 А

10

Аварийная световая сигнализация

15 А

11

Очиститель заднего стекла

15 А

12

Контрольно-измерительные приборы

7.5 А

13

Предохранитель прикуривателя/ розетка электропитания Mitsubishi ASX​.

15 А

14

Замок зажигания

10 А

15

Панорамная крыша

20 А

16

Наружные зеркала заднего вида

10 А

17

Система полного привода

10 А

18

Фонари заднего хода

7,5 А

19

Розетка электропитания

15 А

20

Электростеклоподъемники

30 А*

21

Обогреватель заднего стекла

30 А*

22

Обогрев наружных зеркал заднего вида

7,5 А

23

Источник питания переменного тока

15 А

24

Электропривод сидений

25(20)А

25

Обогрев сидений

30 А

  • < Назад
  • Вперёд >

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Метод весьма популярен, его можно выполнить в несколько этапов:

  1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
  2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
  3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
  4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Рекомендована замена приборов освещения на аналогичные, но других производителей

В отношении монтажных работ противотуманных фар всё легко, нужно со стороны двери в области багажника открутить панели из пластика и отключить разъём. Изнутри будет представлен оптический элемент, его следует снять, для чего потребуется выкрутить пару гаек.

Передние фары

Поменять оптику на автомобиле можно с помощью 4 основных моделей фар, которые обеспечат долговременный эффект. Отечественные модели вроде «Автосвет» или «Освар» приведут лишь к небольшому улучшению.

При выборе стоит предпочесть:

  • Hella. Отличается от классических образцов благодаря наличию повышенной прозрачности стекла и эффективного уплотнителя из резины. Тип цоколя – H4 для галогенок. В сети можно найти товар по артикулу 1A6 002 395-031;
  • Bosch. Производитель предлагает подобную оптику, но немного отстаёт по уровню освещения светового пятна. Она практически не подвержена запотеванию и может устанавливаться в базовые фиксаторы без дополнительных доработок. В основном применяются галогенные лампы. Некоторым недостатком можно назвать высокую цену – 1,5–2 тыс. рублей за 1 штуку. Для поиска используйте код 0 301 600 107;
  • DEPO. Обладает интересным дизайном и относится к хрустальным фарам. Отличается равномерным распределением уровня освещения благодаря наличию колпачка для отражения. Имеет достаточную устойчивость к воде и не подвержена запотеванию. Код для покупки 100-1124N-LD;
  • Wessem. Модель имеет полную защиту от проникновения влаги и конденсата. Преимуществом является чёткий контур падения света, из-за чего легче регулировать установку.

Роль блока предохранителей на Mitsubishi Asx:

Это блок предохранителей, где точнее предохранители, в основном служат защита электрической цепи который является основным компонентом вашего Mitsubishi Asx.

Он составлен свинцовый провод который присоединен к входной цепи электрической цепи. Благодаря своим техническим свойствам свинец очень легко нагревается при протекании тока. Следовательно, это позволит ему расплавиться, если когда-либо возникнет возможная перегрузка.

Пар Последовательные, поэтому ток отключен а окружающие части затем сохраняются, но, прежде всего, это предотвращает перегрев или даже возгорание некоторых хрупких частей, например, батарей.

Важно понимать, что это фундаментальная часть вашего Mitsubishi Asx. С развитием механики и технологий ему постепенно были поручены другие задачи, такие как поддержка других электрических компонентов или даже превращение в централизованный блок управления

С развитием механики и технологий ему постепенно были поручены другие задачи, такие как поддержка других электрических компонентов или даже превращение в централизованный блок управления.

Таким образом, это означает, что даже если его основная функция остается прежней, эти дополнительные задачи немного затрудняют его изменение.

Различные модели предохранителей на Mitsubishi Asx:

Также, чтобы знать, когда вы собираетесь заменить эти детали, существует несколько типов предохранителей. Мы будем говорить здесь только о модели самые распространенные по размеру, от самого маленького до самого большого :

Мини-предохранители: У них калибр от 2 до 30 ампер. Главное преимущество в том, что они очень маленькие и поэтому занимают мало места. Однако они имеют ограниченную резистивную способность, не соответствуют защите какой-либо цепи.Стандартные предохранители: они имеют немного более высокий номинал, чем мини-предохранители (от 3.5 до 30 ампер), но по сравнению с ними больше. Их размер 2 * 2 см.

Предохранители Maxi: Это самые большие, как следует из названия, они имеют размер 3.5 * 2.5 см, рассчитаны на силу тока от 30 до 90. Их роль в основном связана с деталями двигателя (охлаждение …)

Теперь у вас есть больше информации об этих предохранителях, все, что вам нужно сделать, это действовать, соблюдая осторожность. Однако помните несколько правил, которые вы обязательно должны соблюдать, чтобы обеспечить надлежащее функционирование вашего Mitsubishi Asx

Однако помните несколько правил, которые вы обязательно должны соблюдать, чтобы обеспечить надлежащее функционирование вашего Mitsubishi Asx.

Важно замените предохранитель на предохранитель, соответствующий правильной силе тока.. Не обязательно доверять предохранителю на месте, он может оказаться там по ошибке.ПРИМЕР: произошло короткое замыкание в линии, потому что соответствующий предохранитель был слишком мал

Если вы замените этот предохранитель на предохранитель того же номинала, операция может повториться.

Поэтому обратитесь к вашей брошюре по техническому обслуживанию, в которой будет указан соответствующий калибр. Логично, что каждый калибр имеет свой цвет, что позволит вам легко его идентифицировать.

И последнее: обратите пристальное внимание на окружающие электронные компоненты, вы можете повредить основные детали во время вмешательства!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Предохранители и реле mitsubishi asx

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Рулевое управление

Установка втулки рулевой рейки Mitsubishi ASXЗаменить гидроусилитель руля Мицубиси ASXКак заменить жидкость гидроусилителя руля Mitsubishi ASXКак поменять жидкость гур Мицубиши ASXКак заменить карданчик рулевого вала Митсубиси ASXРемонт крестовины рулевого вала Митсубиси ASXЗаменить масло в гидроусилителе руля Митсубиши ASXЗаменить наконечник рулевой тяги Мицубиши ASX своими рукамиУстановка подшипника рулевого вала Митсубиши ASXПоменять пыльник рулевой рейки Митсубиси ASXРемонт рулевой рейки Мицубиси ASX своими рукамиУстановка рулевой тяги Mitsubishi ASX своими рукамиРемонт рулевых наконечников Митсубиши ASX своими рукамиСнятие руля Мицубиши ASXКак заменить рычаги передней подвески Mitsubishi ASXУстановка сальника рейки Митсубиси ASX своими рукамиЗаменить шкворень Митсубиши ASX своими руками

Замена предохранителей Mitsubishi ASX | Издательство Монолит

6. Замена предохранителей

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.

Блок предохранителей в салоне

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.

1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.

2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.

Таблица расположения предохранителей в блоке, находящемся в салоне

В приведенной выше таблице указаны основные цепи, защищаемые каждым предохранителем.

Таблица расположения предохранителей в блоке, находящемся в моторном отсеке

с номиналом 7,5 А — запасным предохранителем с номиналом 10 А;

с номиналом 25 А — запасным предохранителем с номиналом 20 А;

с номиналом 30 А — предохранителем с номиналом 30 А из цепи усилителя аудиосистемы.

После установки запасных предохранителей при первой же возможности замените их предохранителями требуемого номинала.

Цветовая маркировка предохранителей

Номинальный ток Цвет
7,5 А Коричневый
10 А Красный
15 А Синий
20 А Желтый
25 А Бесцветный (белый)
30 А Зеленый (предохранитель/розовый (плавкая вставка)
40 А

Зеленый (плавкая вставка)

Замена предохранителей

1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK или включите режим работы OFF.

2. Извлеките из блока предохранителей в моторном отсеке съемник предохранителей (А).

3. Сверяясь с таблицей номинальных токов предохранителей, проверьте состояние предохранителя, относящегося к неисправной цепи.

4. Специальным съемником установите новый предохранитель, рассчитанный на тот же номинальный ток, на место перегоревшего. Убедитесь, что предохранитель установлен на то же место.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Двигатель

  • Как поменять антифриз Митсубиши ASX
  • Замена бензонасоса Мицубиси ASX
  • Как поменять блок управления двигателем Мицубиши ASX своими руками
  • Поменять водяной насос Митсубиси ASX
  • Снять впускной коллектор Мицубиси ASX
  • Поменять втулку на стартере Мицубиси ASX
  • Ремонт втулки шатуна Митсубиси ASX
  • Снять выпускной коллектор Митсубиши ASX своими руками
  • Замена гидрокомпенсаторов Митсубиши ASX
  • Установка головки блока цилиндров Митсубиши ASX
  • Ремонт датчика давления масла Мицубиши ASX
  • Поменять датчик детонации Мицубиши ASX своими руками
  • Ремонт датчика кислорода Митсубиши ASX
  • Замена датчика коленвала Mitsubishi ASX своими руками
  • Заменить датчик массового расхода воздуха Митсубиси ASX
  • Ремонт датчика охлаждающей жидкости Митсубиши ASX
  • Установка датчика распредвала Митсубиши ASX своими руками
  • Установка датчика температуры Mitsubishi ASX
  • Установка датчика уровня топлива Митсубиши ASX своими руками
  • Замена датчика холостого хода Митсубиси ASX своими руками
  • Ремонт дмрв Мицубиши ASX своими руками
  • Снять клапанную крышку Мицубиши ASX
  • Как заменить компрессор кондиционера Митсубиси ASX
  • Замена крана отопителя Мицубиши ASX
  • Снять крышку двигателя Мицубиши ASX своими руками
  • Заменить масло в акпп Мицубиси ASX
  • Поменять масло в двигателе Митсубиси ASX
  • Как заменить маслосъемные колпачки Мицубиши ASX
  • Установка маслосъемных колец Митсубиши ASX
  • Как заменить масляный насос Mitsubishi ASX своими руками
  • Заменить направляющие втулки клапанов Митсубиси ASX
  • Как заменить натяжитель цепи грм Митсубиси ASX
  • Как заменить натяжной ролик ремня генератора Мицубиши ASX
  • Ремонт опор двигателя Митсубиши ASX своими руками
  • Замена охлаждающей жидкости Мицубиси ASX своими руками
  • Установка подушек двигателя Mitsubishi ASX
  • Заменить подшипник коленвала Мицубиси ASX своими руками
  • Заменить помпу Мицубиси ASX своими руками
  • Установка поршневых колец Мицубиши ASX своими руками
  • Ремонт прокладки гбц Митсубиси ASX своими руками
  • Заменить прокладку головки блока цилиндров Митсубиши ASX
  • Как заменить прокладку клапанной крышки Митсубиши ASX
  • Как заменить прокладку коллектора Мицубиси ASX своими руками
  • Замена радиатора кондиционера Мицубиши ASX
  • Ремонт радиатора печки Mitsubishi ASX
  • Ремонт распредвала Мицубиси ASX
  • Ремонт расширительного бачка Мицубиси ASX
  • Заменить ремень генератора Митсубиши ASX своими руками
  • Поменять ремень грм Митсубиши ASX
  • Установка ремня кондиционера Мицубиши ASX
  • Поменять сальник двигателя Митсубиши ASX
  • Поменять сальник коленвала Мицубиши ASX
  • Установка сальника распредвала Мицубиси ASX своими руками
  • Заменить сальники клапанов Митсубиши ASX своими руками
  • Как поменять стартер Митсубиси ASX
  • Заменить термостат Мицубиши ASX
  • Как заменить топливный насос Митсубиши ASX
  • Ремонт цепи грм Mitsubishi ASX
  • Поменять шкив коленвала Mitsubishi ASX своими руками

Проблема с освещением номерного знака моего Mitsubishi Asx

Если поиск и замена предохранителя подсветки номерного знака не устранили проблему, причиной может быть только неисправность. ваша лампочка перегорела.

Неужели проблема с предохранителем в подсветке номерного знака моего Mitsubishi Asx?

В этом случае простая замена решит проблему на вашем Mitsubishi Asx. Проведите тест, заменив лампочку, и посмотрите результат. Если ничего не изменится, возможны несколько вариантов.

Если дело не в лампочке, давайте посмотрим на другие типы проблем:

Во-первых, возможно, что ваш блок BSI неправильно откалиброван, и чтобы он больше не посылал необходимую мощность для зажигания. Его миссия — отправить электрические сигналы к различным функциям вашего Mitsubishi Asx, чтобы они выполнялись. Можно провести несколько быстрых и простых тестов в гараже, чтобы убедиться, что он работает правильно на вашем Mitsubishi Asx.

Проблема с корпусом BSI на моем Mitsubishi Asx: больше нет подсветки номерного знака

В противном случае, если ваш блок BSI работает нормально, убедитесь, что что ни один кабель не поврежден. Это имело бы те же последствия, отключили бы электричество. Вам необходимо снять обшивку багажника вашего Mitsubishi Asx, чтобы получить доступ к различным кабелям.Если все эти проверки были выполнены, но по-прежнему ничего не работает, то вам доступно несколько вариантов, скорее всего, это связано с предохранитель освещения, у которого есть проблема.

Важно знать, предохранитель подсветки номерного знака на вашем Mitsubishi Asx не только соответствует этой функции. Другими словами, если у вас есть неисправность только в этом конкретном освещении, то ваша вина не в том предохранителе, который является обычным явлением

Если, однако, габаритные огни не работают или вы замечаете другие одновременные поломки на вашем Mitsubishi Asx, то в этом случае велика вероятность, что он подключен к соответствующему предохранителю.

Recommendations

В темное время суток пожалуйста, если будет возможность — посмотреть любопытно.:)

Вечером в гараже сделаю фото, будет понятнее

Тоже думаю взять, но пока не пойму, насколько комфортнее светят. Нигде толком нет нормального сравнения

У меня стояли на Сузуки, у которой ближнего просто нет, ездил с дальним, и даже не моргали, а такие поставил и забыл про дальний, есть с чем сравнить, поэтому поставил такие, ещё в противотуманки буду ставить

Какая цена и можно ссылку?

Смотри, что нашлось на AliExpresss.aliexpress.com/3mMfEFNR Вот такие поставил

Сделайте фото ночью, думаю будет интересней!

У нас сейчас белые ночи, фото в 1:20 сделано, это только через пару месяцев, поставил сейчас, потому что в отпуск собираемся, а там темно

Сделайте фото ночью, думаю будет интересней!

Такие же буду в противотуманки заказывать

Сделайте фото ночью, думаю будет интересней!

Тоже диоды поставил, правда с активным охлаждением (гудят но не сильно громко). Брал тут ru.aliexpress.com/item/Ol…=2114.13010608.0.0.IYbcdL езжу почти пол года с ними) Сегодня постараюсь фото сделать и БЖ отписаться, а то забыл после установки написать)

Тоже такие хотел побоялся что не влезут, заказал и поставил вот такие

А я рискнул) Залезли идеально под крышку, светят ярко… на много лучше галогенок желтых)

Согласен эти тоже встали хорошо, светят не плохо

Сделайте фото ночью, думаю будет интересней!

Ближний свет для автомобиля играет огромнейшее значение. Прежде всего это ходовые огни в светлое время суток (при отсутствии ДХО на автомашине – п. 19.5 ПДД). В тёмное время суток поездка без работающего ближнего света представляет собой угрозу для жизни и здоровью людей. При этом правилами дорожного движения запрещена эксплуатация автомобиля при неработающих осветительных приборах. Таким образом, разобрались, что без света ездить нельзя и по правилам дорожного движения и по здравому смыслу. Теперь переходим к самому свету, от которого там много зависит. Хороший свет на дороге позволяет не напрягаться водителю. От качества оптики и технологического решения лампы зависит световой поток и его правильная направленность на дороге.

Замена лампы ближнего света в Mitsubishi ASX, так же как и замена воздушного фильтра двигателя, занимает 5 минут. Инженеры Mitsubishi в этом вопросе оказались на высоте. Для подбора лампы ближнего света в машине надо воспользоваться каталогом, и подобрать нужную лампочку. Обязательно штатные лампочки, т.е. 12 V, 55 Вт H11. Не надо вестись на рекламные уловки различных компаний. В результате таких экспериментов возможен выход из строя штатной электропроводки, а также изменение элементов фары. К тому же вы возможно будете банально слепить встречных водителей.

В автомобилях Mitsubishi ASX, как и в любых других, время от времени приходится менять в фарах лампочки, которые вышли из строя. Замена ламп – процедура, которой вряд ли удастся избежать кому-нибудь из владельцев авто любых марок, в том числе и Мицубиси. Выход из строя происходит из-за перегорания, механических повреждений или по другим причинам.

Замена лампы может быть выполнена на станции технического обслуживания либо самостоятельно. В руководстве по эксплуатации Мицубиси АСХ подробно описано, как осуществляется замена ламп в каждом типе фар.

Замену галогеновых ламп на Митсубиси АСХ можно делать по 1 шт., а вот ксеноновые лампы, меняются только парами

Предохранители и реле Mitsubishi Pajero 2

26 июня, 2019 Voyager77

автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей в салоне митсубиси паджеро 2.

Расположен со стороны водителя.

Схема расположения предохранителей в блоке.

расшифровка.

Номи­нал Название
1 15А Прикуриватель.
2 10А Радиоприемник.
3 10А Реле отопителя.
4 10А ELC-4A/T (только модели с автоматической КПП).
5 20А Передний и задний кон­диционеры.
6 10А Указатели поворотов.
7 10А Контрольно-измери­тельные приборы.
8 10А Звуковой сигнал.
9 15А Стеклоочистители.
10 10А Электропривод стекло­подъемников.
11 10А Система полного приво­да (на 4 колеса).
12 15А Электропривод блоки­ровки замков дверей
13 10А Лампы местного осве­щения, часы.
14 15А Фонари заднего хода.
15 15А Стояночные фонари.
16 25А Отопитель.
17 15А Разъем включения допол­нительных устройств.
18 10А Задний отопитель.
19 * Запасные предохраните­ли (А/Т): автоматическая коробка передач..

Этот же блок в развернутом виде

здесь реле вентилятора

Специальные предохранители и централизованные реле на блоке реле в салоне.

Название
С-92Х
С-93Х Реле заднего отопителя
С-94Х Реле электропривода стекло­подъемников
С-95Х Блок управления центральной блокировкой замков дверей
С-96Х Реле обогревателя заднего стекла
С-97Х Реле прерывистого режима рабо­ты очистителя заднего стекла
С-98Х Реле-прерыватель указателей по­ворота и аварийной сигнализации

Блок предохранителей в моторном отсеке mitsubishi pajero 2.

Расположен в левой передней части моторного отсека.

Назначение предохранителей.

Номер Номи­нал Название
1 60А Аккумуляторнаябатарея.
2 100А Генератор переменно­го тока.
3 20А Промежут. охладитель наддувочного воздуха
4 40А Замок зажигания.
5 30А Обогреватель заднего стекла.
6 30А Электрические стекло­подъемники.
7 30А Кондиционер.
8 40А Лампы.
9 10А Компрессор кондицио­нера.
10 25А Вентилятор конденсо­ра кондиционера.
11 10А Задние противотуман­ные фонари.
12 10А Задние фонари.
13 10А Задние фонари.
14 10А Дальний свет фар.
15 10А Аварийная сигнализация.

Плавкие вставки на блоке под капотом.

Цепь Цвет Номинал
1 ABS (цепь пит.гидр.бл.) Y 60А
3 Свечи накаливания В 80А
4 Блок предохр. (универе. N81,6,13,14,16,17,19 и цепь кондиционера) У 60А
5 Генератор L 100А
6 Пром. охладитель над­дувочного воздуха SB 20А
7 Замок зажигания и цепь стартера G 40А
9 Обогреватель заднего стекла Р 30А
10 Электропривод стекло­подъемников Р 30А
12 Электродвигатель вен­тилятора конденсора Р 30А
13 Генератор, фары головного света и зад­ние габариты G 40А

Специальные предохранители и реле на блоке в моторном отсеке.

Цепь Цвет Номинал
1 Подогреватель топливопроводов L 15А
2 Компрессор кондиционера R 10А
3 Электродвигатель вентилятора конденсора 25А
G *30А
4 Задние противотуманные фонари R 10А
5 Задние габариты R 10А
6 Задние габариты R 10А
7 Цепь индикации включе­ния дальнего света фар R 10А
8 Аварийная сигнализация R 10А
9 Электропривод люка L 15А

Реле.

Название
А-19Х Разъем-перемычка
А-20Х Реле фар
А-21Х Реле электродвигателя вентилято­ра пром. охладителя надд. воздуха
А-22Х Реле генератора
А-23Х Реле задних противотуманных фо­нарей
А-24Х Реле задних габаритов
А-25Х Реле электродвигателя вентилято­ра конденсора
А-26Х Реле компрессора кондиционера

Опубликовано в рубрике МОНТАЖНЫЕ БЛОКИ И ПРЕДОХРАНИТЕЛИ

Тормозная система

Ремонт бачка тормозной жидкости Мицубиси ASXЗаменить блок абс Митсубиши ASX своими рукамиПоменять датчик абс Mitsubishi ASXРемонт задних тормозных дисков Mitsubishi ASXУстановка задних тормозных колодок Mitsubishi ASXЗамена колодок ручника Мицубиси ASXЗамена передних тормозных дисков Митсубиси ASX своими рукамиКак поменять передние тормозные колодки Митсубиси ASX своими рукамиЗаменить ручник Митсубиси ASX своими рукамиПоменять тормозной цилиндр Митсубиши ASXКак заменить тормозную жидкость Митсубиши ASXКак заменить тормозные трубки Митсубиши ASXЗаменить тормозные шланги Митсубиси ASX своими рукамиРемонт троса ручника Митсубиши ASXУстановка троса ручного тормоза Мицубиси ASX

Трансмиссия

Снятие вилки сцепления Мицубиси ASXЗаменить воздушный фильтр Мицубиши ASXКак заменить датчик скорости Митсубиши ASXРемонт диска сцепления Мицубиси ASXЗаменить коробку передач Мицубиси ASX своими рукамиЗамена крестовины карданного вала Митсубиши ASXПоменять масло в коробке передач Митсубиши ASXПоменять масляный фильтр Митсубиси ASX своими рукамиРемонт наружной гранаты Митсубиши ASX своими рукамиКак снять педаль сцепления Митсубиси ASXПоменять привод спидометра Митсубиси ASXУстановка пыльника внутреннего шруса Митсубиши ASX своими рукамиЗамена пыльника на гранате Митсубиси ASXУстановка пыльника наружного шруса Митсубиси ASXПоменять рычаг переключения передач Мицубиши ASXПоменять салонный фильтр Митсубиси ASXЗаменить сальник заднего моста Мицубиси ASXЗамена сальника коробки передач Мицубиши ASXЗаменить сальник кпп Митсубиси ASX своими рукамиКак поменять сальник полуоси Митсубиси ASXУстановка сальника привода Mitsubishi ASX своими рукамиУстановка сальника редуктора Митсубиши ASX своими рукамиПоменять топливный фильтр Мицубиши ASXРемонт троса сцепления Митсубиси ASXПоменять фильтр акпп Митсубиши ASXУстановка фильтра двигателя Мицубиши ASXРемонт фильтра кондиционера Мицубиши ASX своими рукамиСнять цилиндр сцепления Мицубиши ASX

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

6. Замена предохранителей

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.

Блок предохранителей в салоне

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.

А. Основной блок предохранителей.

В. Дополнительный блок предохранителей.

1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.

2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.

1. Нажмите на фиксатор.

2. Снимите крышку.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.

Схема расположения предохранителей в монтажных блоках, а также их расшифровка для автомобилей Mitsubishi ASX.

Рассмотрены автомобили Mitsubishi ASX 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Блок предохранителей в моторном отсеке Mitsubishi ASX​.

Где находится.

Расшифровка предохранителей Mitsubishi ASX​.

Назначение

Номиналь­ный ток

1

Противотуманные фары

15 А

2

Двигатель

7,5 А

3

Автоматическая коробка передач

20 А

4

Звуковой сигнал

10 А

5

Генератор

7,5 А

6

Омыватели фар

20 А

7

Кондиционер

10 А

8

Дроссельная заслонка / вентилятор маслоохладителя (роботизированная коробка передач Twin Clutch SST)

15 А

9

Звуковой сигнал противоугонной системы

20 А

10

Обогреватель щеток стеклоочистителя

15 А

11

12

Электропривод двери багажного отделения

30 А

13

Система наружного освещения в дневное время

10 А

14

Фара дальнего света (левая)

10 А

15

Фара дальнего света (правая)

10 А

16

Фара ближнего (левая) с газоразрядной лампой

20 А

17

Фара ближнего света (правая)

С газоразряд­ной лампой

20 А

18

Фара ближнего света (левая)

С галогеновой лампой

10 А

19

Фара ближнего света (правая)

С галогеновой лампой

10 А

20

Цепь питания

электрооборудования двигателя

10 А

21

Катушка зажигания

10 А

22

Цепь питания

электрооборудования двигателя

20 А

Подогреватель топливной магистрали

25 А

23

Топливный насос

15 А

24

Стартер

30 А*

25

26

Антиблокировочная система тормозов

40 А*

27

Антиблокировочная система тормозов

30 А*

28

Электродвигатель вентилятора конденсора

30 А*

29

Электродвигатель вентилятора системы охлаждения двигателя

40 А*

30

Устройство ввода-вывода

30 А

31

Усилитель аудиосистемы

30 А

32

Электрооборудование дизельного двигателя

30 А

33

Запасной предохранитель

10 А

34

Запасной предохранитель

15 А

35

Запасной предохранитель

20 А

Цвета предохранителей.

Номинальный

ток

Цвет

7,5 А

Коричневый

10 А

Красный

15 А

Синий

20 А

Желтый

25 А

Бесцветный (белый)

30 А

Зеленый (предохранитель)/ розовый (плавкая вставка)

40 А

Зеленый (плавкая вставка)

Блок предохранителей в салоне Mitsubishi ASX.

Расположен слева от рулевой колонки.

Описание и назначение предохранителей.

Защищаемая цепь

Номиналь­ный ток

1

Отопитель

30 А»

2

Стоп-сигналы (лампы стоп-сигналов)

15 А

3

Задний противотуманный фонарь

10 А

4

Очиститель ветрового стекла

30 А

5

Цепи дополнительного оборудования

10 А

6

Электропривод замков дверей

20 А

7

Аудиосистема

15 А

8

Реле блока управления

7,5 А

9

Лампы освещения салона (плафоны)

15 А

10

Аварийная световая сигнализация

15 А

11

Очиститель заднего стекла

15 А

12

Контрольно-измерительные приборы

7.5 А

13

Предохранитель прикуривателя/ розетка электропитания Mitsubishi ASX​.

15 А

14

Замок зажигания

10 А

15

Панорамная крыша

20 А

16

Наружные зеркала заднего вида

10 А

17

Система полного привода

10 А

18

Фонари заднего хода

7,5 А

19

Розетка электропитания

15 А

20

Электростеклоподъемники

30 А*

21

Обогреватель заднего стекла

30 А*

22

Обогрев наружных зеркал заднего вида

7,5 А

23

Источник питания переменного тока

15 А

24

Электропривод сидений

25(20)А

25

Обогрев сидений

30 А

  • < Назад
  • Вперёд >

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Метод весьма популярен, его можно выполнить в несколько этапов:

  1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
  2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
  3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
  4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Рекомендована замена приборов освещения на аналогичные, но других производителей

В отношении монтажных работ противотуманных фар всё легко, нужно со стороны двери в области багажника открутить панели из пластика и отключить разъём. Изнутри будет представлен оптический элемент, его следует снять, для чего потребуется выкрутить пару гаек.

Передние фары

Поменять оптику на автомобиле можно с помощью 4 основных моделей фар, которые обеспечат долговременный эффект. Отечественные модели вроде «Автосвет» или «Освар» приведут лишь к небольшому улучшению.

При выборе стоит предпочесть:

  • Hella. Отличается от классических образцов благодаря наличию повышенной прозрачности стекла и эффективного уплотнителя из резины. Тип цоколя – H4 для галогенок. В сети можно найти товар по артикулу 1A6 002 395-031;
  • Bosch. Производитель предлагает подобную оптику, но немного отстаёт по уровню освещения светового пятна. Она практически не подвержена запотеванию и может устанавливаться в базовые фиксаторы без дополнительных доработок. В основном применяются галогенные лампы. Некоторым недостатком можно назвать высокую цену – 1,5–2 тыс. рублей за 1 штуку. Для поиска используйте код 0 301 600 107;
  • DEPO. Обладает интересным дизайном и относится к хрустальным фарам. Отличается равномерным распределением уровня освещения благодаря наличию колпачка для отражения. Имеет достаточную устойчивость к воде и не подвержена запотеванию. Код для покупки 100-1124N-LD;
  • Wessem. Модель имеет полную защиту от проникновения влаги и конденсата. Преимуществом является чёткий контур падения света, из-за чего легче регулировать установку.

Роль блока предохранителей на Mitsubishi Asx:

Это блок предохранителей, где точнее предохранители, в основном служат защита электрической цепи который является основным компонентом вашего Mitsubishi Asx.

Он составлен свинцовый провод который присоединен к входной цепи электрической цепи. Благодаря своим техническим свойствам свинец очень легко нагревается при протекании тока. Следовательно, это позволит ему расплавиться, если когда-либо возникнет возможная перегрузка.

Пар Последовательные, поэтому ток отключен а окружающие части затем сохраняются, но, прежде всего, это предотвращает перегрев или даже возгорание некоторых хрупких частей, например, батарей.

Важно понимать, что это фундаментальная часть вашего Mitsubishi Asx. С развитием механики и технологий ему постепенно были поручены другие задачи, такие как поддержка других электрических компонентов или даже превращение в централизованный блок управления

С развитием механики и технологий ему постепенно были поручены другие задачи, такие как поддержка других электрических компонентов или даже превращение в централизованный блок управления.

Таким образом, это означает, что даже если его основная функция остается прежней, эти дополнительные задачи немного затрудняют его изменение.

Различные модели предохранителей на Mitsubishi Asx:

Также, чтобы знать, когда вы собираетесь заменить эти детали, существует несколько типов предохранителей. Мы будем говорить здесь только о модели самые распространенные по размеру, от самого маленького до самого большого :

Мини-предохранители: У них калибр от 2 до 30 ампер. Главное преимущество в том, что они очень маленькие и поэтому занимают мало места. Однако они имеют ограниченную резистивную способность, не соответствуют защите какой-либо цепи.Стандартные предохранители: они имеют немного более высокий номинал, чем мини-предохранители (от 3.5 до 30 ампер), но по сравнению с ними больше. Их размер 2 * 2 см.

Предохранители Maxi: Это самые большие, как следует из названия, они имеют размер 3.5 * 2.5 см, рассчитаны на силу тока от 30 до 90. Их роль в основном связана с деталями двигателя (охлаждение …)

Теперь у вас есть больше информации об этих предохранителях, все, что вам нужно сделать, это действовать, соблюдая осторожность. Однако помните несколько правил, которые вы обязательно должны соблюдать, чтобы обеспечить надлежащее функционирование вашего Mitsubishi Asx

Однако помните несколько правил, которые вы обязательно должны соблюдать, чтобы обеспечить надлежащее функционирование вашего Mitsubishi Asx.

Важно замените предохранитель на предохранитель, соответствующий правильной силе тока.. Не обязательно доверять предохранителю на месте, он может оказаться там по ошибке.ПРИМЕР: произошло короткое замыкание в линии, потому что соответствующий предохранитель был слишком мал

Если вы замените этот предохранитель на предохранитель того же номинала, операция может повториться.

Поэтому обратитесь к вашей брошюре по техническому обслуживанию, в которой будет указан соответствующий калибр. Логично, что каждый калибр имеет свой цвет, что позволит вам легко его идентифицировать.

И последнее: обратите пристальное внимание на окружающие электронные компоненты, вы можете повредить основные детали во время вмешательства!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
