Не надо тут снимать торпеду, и разбирать, всё делается просто.по забитости скорее это старый антифриз забил каналы.

Да! Скорее всего это именно старый антифриз)

какая температура после промывки на выдуве по 40 и 42 каналу если в салон включена ? при полностью прогретом движке ? и какая температура за бортом ?

Нету шнурка, если где-то попадётся под руку, напишу)

зачем шнурок, через климат показывает все температуры, и в салон и в ноги какая выдувается и температуру в салоне

кнопка рециркуляии и кнопка вверх, перелистываение каналов плюс минус, заходить в канал кнопка рециркуляции, сначала показывает ошибки по климату

Эмэйзинг!)) 40 канал = 34

это значит что. помоему в левом воздуховоде, в зависимости от выставленной температуры на климате. температура выдуваемого воздуха 34 градуса. Мне просто интересно сравнить, я тоже промывал печку, какой будет максимум выдуваемой темературы при HI при 0 или небольшом минусе на прогретой машине при выдуве только в пасажира., у меня что то около 70 градусов получается По каналам 40 левый 42 правый воздуховод 44 в ноги 46 температура в салоне помоему так

Подожду 0 ещё посмотрю, отпишусь)

просто раньше было градусов 50 до промывки, оч много всего вымылось с печки

это значит что. помоему в левом воздуховоде, в зависимости от выставленной температуры на климате. температура выдуваемого воздуха 34 градуса. Мне просто интересно сравнить, я тоже промывал печку, какой будет максимум выдуваемой темературы при HI при 0 или небольшом минусе на прогретой машине при выдуве только в пасажира., у меня что то около 70 градусов получается По каналам 40 левый 42 правый воздуховод 44 в ноги 46 температура в салоне помоему так

При -1 градуса, 40 канал = 59, 42 канал = 66

)приблизительно так же )

кнопка рециркуляии и кнопка вверх, перелистываение каналов плюс минус, заходить в канал кнопка рециркуляции, сначала показывает ошибки по климату

Профилактические мероприятия

В том случае, когда Audi А6 С5 штатная печка дует исключительно холодным воздухом, стоит снять радиатор и провести его промывку. Потребуется специальный насос, прогоняющий по полости омывающую жидкость, которая растворяет возможный известковый налёт на стенках.

Мероприятие длится около часа до тех пор, пока не станет свободно циркулировать практически полностью собравшая грязь жидкость. После установки и сборки радиатора с системой потребуется выгнать воздух из полостей. Для этого погазуйте с открытой крышкой расширительного бачка для антифриза.

Иногда клинит помпу. Это приводит к слабой циркуляции антифриза и прохладному воздуху из дефлектора. Проблема решается заменой водяного насоса на новый.

Водитель должен следить за уровнем антифриза. В противном случае недостаток жидкости скажется на работе отопления.

Возможные проблемы с работоспособностью

Питание к электромотору подведено через комфортные штекеры. На корпусе моторчика размещается блок регулировок скоростей с сопротивлениями. Когда не работает печка Audi А6 С5, то нужно проверить его состояние и подключение.

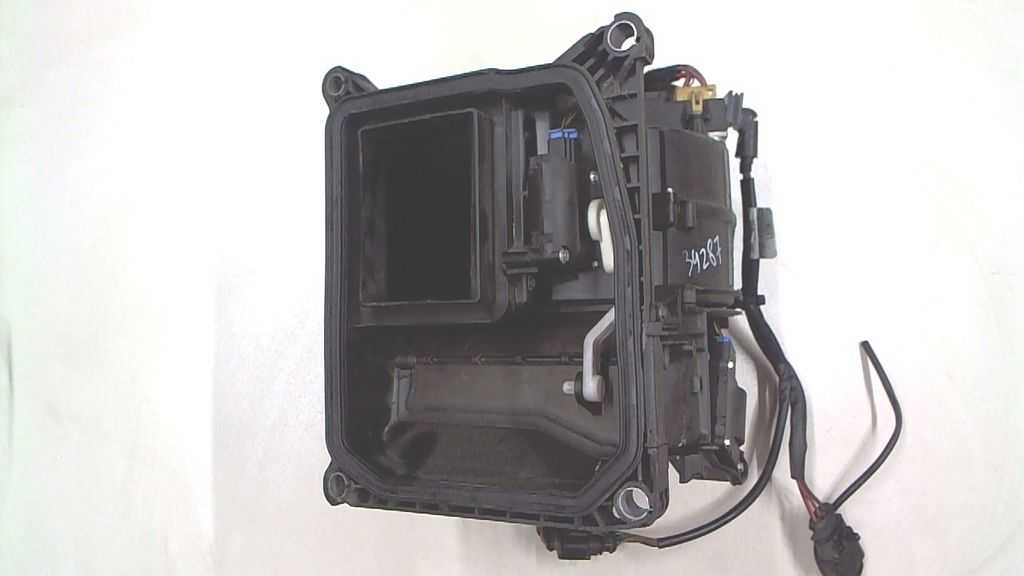

Корпус печки Audi A6

Виновниками проблемы могут быть тросики. Если не греет печка Audi А6 С4, то причина может скрываться в отсоединённых тросах. Для их фиксации предусмотрено заводское крепление болтами через резьбовое отверстие.

Иногда в Audi А6 слабо дует печка, а что делать, автомобилист не знает. Скрываться проблема может в неработающих скоростях переключателя. На контактах образуется нагар, размыкающий электроцепь. Рекомендуем проверить узел и зачистить участки от налета. Для работы подойдёт мелкая наждачная бумага и канцелярский нож для расклепывания.

Также после разборки стоит провести такие работы:

  • проверяем функционирование клапанов, которые стоят на шлангах, подачи-возврата охлаждающей жидкости;
  • проверяем визуально состояние электросоединений, разъёмы должны быть хорошо соединены и быть без нагара;
  • мониторим каналы на проходимость;
  • тестируем работоспособность помпы.

По каналам должна течь тёплая жидкость, что будет доказательством пропускной способности системы. Это значит, что она не забита накипью наглухо.

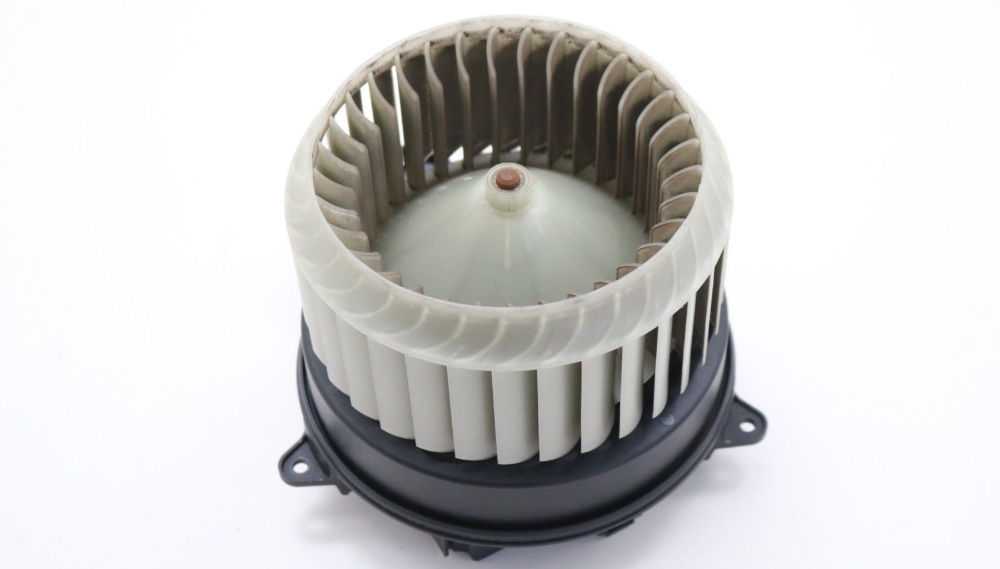

Вентилятор отопителя

Порядок работ

Снимите верхнюю защитную накладку для беспрепятственного доступа к печке.

Демонтируйте вакуумный клапан. Для этого отсоедините от него разъем и уберите в сторону. Открутите гайку на 8 и отведите клапан в сторону.

Отсоедините хомут, держащий гофру обогревателя салона.

Снимите датчик впускного воздуха для климат-контроля и клапан с ресивером.

Отсоедините вакуумную трубку.

А затем двойной разъем идущий от мотора печки.

Откручиваем верхнюю крышку моторчика заслонки.

Снимаем сам моторчик.

Снимите хомут гофры, при этом действуйте осторожно, чтобы не сломать заслонку, для этого ее нужно вручную закрыть

Толкая от себя резиновый кожух, снимите его.

Дальше нужно будет открутить три самореза – левый, правый и нижний.

Самое сложное, это открутить нижний саморез. Чтобы до него добраться раскрутите хомут, который держит весь корпус печки и снимите его. Это делается для того, чтобы отопителем салона можно было «играться» в разные стороны.

Демонтируйте накладку. Там стоит железная верхняя планка и нижняя пластиковая. Для этого нужно открутить 4 шестигранника на 5 и снять дворник (гайка на 13). Этим мы обеспечим больший ход печки.

Демонтируйте верхнюю железную планку, а затем поднимите вверх и отщелкните пластиковую.

Теперь можно будет открутить нижний саморез, для этого используйте трещотку.

Где стоит нижний саморез видно на фото ниже.

Следующим этапом будет снятие стопорного кольца. Для этого его нужно будет разжать и снять. Находится оно с обратной стороны печки.

После этого снимется специальная шайба и мотор можно будет демонтировать.

Для этого понадобится инструмент для разжима стопорных колец.

Вынимаем мотор на себя.

Дальше можно пойти несколькими путями:

  1. Сломать старую крыльчатку вентилятора и вытащить мотор. А с нового мотора снять крыльчатку и забить ее на месте.
  2. Открутить в салоне два болта, которые держат воздуховоды, снять трапецию дворников, чтобы увеличить ход отопителя, поднять его и достать мотор с вентилятором оттуда.

Идем по второму варианту. Снимаем трапецию дворников для этого откручиваем 4 болта-самореза на 10.

Отключите разъем и уберите трапецию, чтобы она не мешала.

ВАЖНО: Чтобы поднимать и опускать печку нужно обязательно проверить состояние шлангов, если они старые, то могу треснуть. Поэтому их лучше заранее открутить и убрать в сторону

Открутите в салоне два болта держащие воздуховоды, первый находится со стороны водителя, второй со стороны пассажира. Так как воздуховоды держаться на гофре, то можно поднимать печку и вытаскивать мотор.

Теперь вместо старого мотора с вентилятором устанавливаем новые при этом саму крыльчатку гнуть нельзя, так как несмотря на то, что она гибкая, все равно ее можно сломать. В этом и заключается сложность.

Перед установкой нового мотора с вентилятором обратите внимание на три резинки, на которых они держатся. Они должны стоять на своих штатных местах

Снимите новую крыльчатку с мотора. Для этого немного разогрейте феном посадочное место.

Обратите внимание, на валу моторчика должно быть два стопорных кольца

Если верхнего кольца нет, то используйте такое же со старого мотора. Для надежности можно использовать эпоксидный клей.

Установите мотор по направляющей и зафиксируйте его с обратной стороны стопорным кольцом.

Работы лучше проводить с напарником, чтобы он с одной стороны давил, а с другой стороны было удобно одеть стопорное кольцо.

Дальше надеваем на вал крыльчатку, при этом для ее фиксации используйте нижнее и верхнее стопорные кольца.

ВАЖНО: на оригинальных моторчиках крыльчатка на валу сидит очень крепко

Если вы проводите замену оригинального изделия, на китайский аналоги, то обратите внимание на верхнее стопорное кольцо (оно должно быть) и используйте для фиксации эпоксидную смолу, иначе крыльчатка слетит

Пока застывает клей в это время можно поставить гофру (третий болта можно не ставить).

Подсоединить разъемы, поставить датчики, главный верхний хомут печки, закрутить болты в салоне.

ВАЖНО: хомут на гофре должен находиться в специальном пазе. Вставляем вакуум и датчик температуры

Вставляем вакуум и датчик температуры.

Не забудьте одеть вакуум на кран печки.

Все остальное собирается и подсоединяется в обратной последовательности.

Подключите питание мотора печки.

Дворники и все остальное устанавливаются после проверки печки на работоспособность. Во время проверки выставьте обороты мотора печки на максимум.

Видео версия статьи.

Конструкционные особенности системы отопления

Разобраться, что делать с работой Audi А6, когда слабо или практически не дует печка без демонтажных операций проблематично. Разветвлённая сеть каналов должна распределять тёплые потоки воздуха, генерируемые радиатором. За принудительную подачу отвечает блок электромотора и крыльчатки.

Три заслонки (1, 2, 3) внутри функционируют совместно. Их одновременная работа помогает проникновению тёплого и прохладного воздуха к водителю и пассажирам. Одновременное управление обеспечивается одним тросиком, который соединён с вращательной регулировочной шайбой в салоне «Холод-тепло».

Отопитель салона в сборе

Ещё две заслонки (4, 5) также функционируют параллельно и помогают распределить воздушный поток в таких направлениях:

  • на ноги;
  • по центру;
  • с внутренней стороны ветрового стекла.

Если сбито управление данной парой, то не греет печка Audi А6 С5, а шайба переключений «центр-ноги-стекло» не выполняет своих функций. Проблемы можно услышать сразу.

Необходимо учитывать, что конструкторы предусмотрели для заслонки №1 небольшую щель даже в максимальном положении «тепло» управляющей шайбы. Таким образом в салон проникает не только горячий воздух, которым проблематично дышать, но и часть прохладного воздуха снаружи, повышающего комфорт.
