Замена термостата ваз 21214

Замена термостата Нива Шевролет

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя — перегреве или недостаточном прогреве. При этом полностью сливать охлаждающую жидкость не требуется. Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 80-85°С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность.

Отказ термостата связан с заклиниванием термоклапана. Термоклапан может заклинить как в открытом положении, при этом двигатель будет долго прогреваться. Может термоклапан заклинить в закрытом положении, при этом двигатель будет перегреваться.

Снимать термостат необходимо только на полностью остывшем двигателе.

Вам потребуется отвертка.

1. Слейте часть охлаждающей жидкости, вывернув пробку из отверстия для слива жидкости блока цилиндров (см. «Замена охлаждающей жидкости»).

Отверткой ослабляем хомут крепления отводящего шланга радиатора

Снимаем шланг с патрубка термостата

Ослабляем хомут крепления отводящего шланга блока подогрева дроссельного узла, и снимаем шланг с патрубка термостата.

В зависимости от комплектации двигателя термостат по конструкции может отличаться. Если дроссельный узел с электронным приводом заслонки патрубок для подогрева дроссельного узла закрыт. И от него не отходит шланг подогрева дроссельного узла (рис. 5).

Ослабляем хомут крепления байпасного шланга и снимаем его с патрубка термостата.

Ослабляем хомут крепления отводящего шланга радиатора отопителя к патрубку термостата и снимаем шланг.

Ослабляем хомут крепления шланга подвода охлаждающей жидкости к насосу

Перед установкой проверьте термостат, для чего опустите его в воду, подогретую до 70-75 °С.

Нагревайте воду, постоянно перемешивая ее, до (80±2)°С.

При температуре (80±2)°С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат.

Установите новый термостат в порядке, обратном снятию.

Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки термостата тонким слоем силиконового герметика.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78—85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм. Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80—85°С, и горячим, когда она поднимется до 85—90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.

Какой термостат ставить на Ниве, когда менять?

Оригинальный номер 2121-1306010 (температура 80), средняя цена 534 руб.

  • Ween 182-0214 — 360 руб.
  • Master-sport 2121-S-PCS-MS — 364 руб.
  • Vernet TH6596.80 — 379 руб.

Периодичность замены — согласно регламента ТО, проверка каждые 20 тыс.км.

Двигатель внутреннего сгорания рассчитан на работу при определенной температуре. Только в определенном диапазоне нагрева охлаждающей жидкости соблюдаются правильные температурные зазоры трущихся частей, и установленные заводом характеристики. Для ускорения прогрева, охлаждающая жидкость вначале проходит по малому контуру (в обход радиатора). Затем, по мере нагрева, поток перенаправляется по большому контуру, через радиатор. При необходимости, принудительно включается еще и вентилятор охлаждения. Благодаря такой трехступенчатой системе, прогрев происходит более равномерно, и рабочая температура достигается быстрее.

Для переключения антифриза между контурами охлаждения, предусмотрен специальный клапан — термостат. Он открывается под воздействием определенной температуры и является регулятором охлаждения двигателя.

Этот элемент фактически является расходником. При поломке требуется замена термостата, поскольку ремонту он не подлежит. Особенно важна корректная работа термостата на автомобилях, эксплуатируемых в трудных условиях: например, внедорожниках. НИВА 2121 как раз относится к этой категории. При движении по бездорожью, двигатель работает под большой нагрузкой и сильно греется. А внешнее охлаждение притоком воздуха не эффективно из-за малой скорости. Именно в такой ситуации, сломанный термостат может привести к перегреву Двс и деформации блока цилиндров.

Неисправность можно установить самостоятельно, без проведения специальной диагностики. При нормальной работе термостата сначала нагревается патрубок внутреннего контура. По мере роста температуры, после срабатывания клапана, горячим становится и внешний патрубок. Двигатель перегревается, при исправном вентиляторе охлаждения и нормальном уровне антифриза. Внешние признаки: после прогрева Двс, труба внутреннего контура горячая, труба внешнего контура холодная. Неисправность — клапан постоянно закрыт.

При выявлении подобных неисправностей необходимо демонтировать термостат, и произвести проверку работоспособности в емкости с горячей водой. В кастрюлю помещается термостат, вода нагревается (необходимо постоянное перемешивание).

При достижении температуры открытия клапана (проверяется термометром), исправный термостат должен сработать.

В автомобиле НИВА 21214 клапан расположен удобно, нет необходимости демонтировать рядом стоящие элементы. Никакие специальные инструменты не требуются — достаточно крестообразной отвертки. Еще может понадобиться отвертка с плоским жалом для поддевания прикипевших шлангов. Сливаем немного охлаждающей жидкости, до уровня ниже соединения трубок с клапаном. Накрываем генератор полиэтиленовой пленкой. Если антифриз попадет внутрь генератора, это повлечет за собой трудоемкую операцию по его очистке и просушке. Возможен даже выход из строя электрооборудования, и генератор придется поменять.

Далее необходимо ослабить затяжку хомутов подводящих патрубков, и проверить их свободный ход. При замене нельзя сдергивать шланги резким движением, можно повредить патрубок или получить травму.

Убедившись, что места соединений не прикипели, откручиваем хомуты до провисания, и отделяем патрубки. Будьте готовы к улавливанию вытекающего антифриза, можно подстелить ветошь. Осмотрите подводящие патрубки. При наличии трещин или крупных заломов, произведите их замену. После извлечения детали из под капотного пространства, осмотрите ее на предмет отвалившихся пружин или других металлических частей.

Если в патрубке останется посторонний предмет, вам придется поменять и водяную помпу. Перед тем, как установить новый термостат, тщательно протрите внутренние поверхности патрубков от налета. Старайтесь, чтобы мусор не попал внутрь системы охлаждения. Закрепите новый клапан в обратной последовательности. Сначала затяните винты в пол силы, и проверьте соединения на отсутствие заломов резины. Затем обожмите хомуты до конца. Долейте антифриз до штатного уровня, и запустите двигатель. Проверьте стыки на предмет отсутствия подтеканий. Проверьте работоспособность термостата, потрогав шланги контуров.

Характеристики мотора 21213

Требованиями для мотора внедорожника на момент проектирования были:

  • увеличить мощность и крутящий момент, хотя бы на средних оборотах;
  • обеспечить приемлемый расход топлива в пределах 12 л/100 км;
  • обеспечить базу для инжекторной модификации на перспективу.

В двигателе использован коленвал с «длинным» радиусом кривошипа и цилиндры 82 мм. При обрыве привода газораспределительного механизма он гнет клапана, зато на 3000 об/мин крутящий момент составляет 126 Нм, а мощность повышена до 81 л. с. Заводской тюнинг использовал модернизированное навесное – Карбюратор Солекс, и увеличенные объемы камер сгорания.

Изготовитель АвтоВАЗ
Марка ДВС 21213
Годы производства 1994 – …
Объем 1690 см 3 (1,7 л)
Мощность 61 кВт (82 л. с.)
Момент крутящий 126 Нм (на 3000 об/мин)
Вес 117 кг
Степень сжатия 9,3
Питание карбюратор Солекс
Тип мотора рядный
Зажигание трамблер
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 82 мм
Поршни оригинальные
от 2103
Ход поршня 80 мм
Горючее АИ-92
Нормативы экологии Евро-0
Расход топлива трасса – 8,3 л/100 км смешанный цикл 10,5 л/100 км город – 11,5 л/100 км
Расход масла максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 10W40, 15W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для 21213 по составу зимой синтетика, летом полусинтетика
Объем масла моторного 3,75 л
Температура рабочая 95°
Ресурс ДВС заявленный 80000 км реальный 160000 км
Регулировка клапанов гайки
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на 21213 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи 1,1 мм
Цепь ГРМ двухрядная, от 2103 с башмаком натяжителя новой конструкции
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик с посадочным диаметром сцепления 200 мм либо 215 мм
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые выпускные темные
Компрессия от 10 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм 90° 90°

А еще интересно: Двигатель 21214 Особенности характеристики и тюнинг

Какой термостат лучше поставить на Шевроле Ниву: фото и видео

Первостепенной и самой основной задачей системы охлаждения Нива Шевроле является поддержание оптимального температурного режима. Поскольку невысокая температура отрицательным образом сказывается на работе мотора в целом, а высокая сопровождается выгоранием смазки, увеличению зазоров в деталях, что может привести к их заеданию и заклиниванию.

Видео ниже расскажет о замене термостата на Нива Шевроле:

https://youtube.com/watch?v=g7ADSj3iKcc

Подробнее о термостате на Шевроле Нива

Для того чтобы температура двигателя была оптимальной, в конструкции системы предусмотрен термостат. Он установлен на пути передвижения охлаждающей жидкости. Термостаты бывают двух видов, и на Нива Шевроле он жидкостного типа.

Новый термостат установлен.

Корпус из латунного цилиндра, внутри имеет шток и двойной клапан, и пока жидкость не достигнет рабочих температур, она так и циркулирует по «малому кругу». Но стоит только температуре достигнуть предела в 90 градусов, шток разжимается, открывая путь для движения на «большой круг».

Причины замены термостата

Чаще всего причиной тому, чтобы заменить термостат, становится его выход из строя.

Провести его диагностику очень легко, для этого на прогретом моторе, потрогайте верхний патрубок, идущий на радиатор охлаждения и если он холодный, то это будет означать, что термостат не исправен, потому как не отправляет ОЖ на большой круг.

Замену термостата, провести очень легко, достаточно лишь минимизировать количество охлаждающей жидкости в системе и открутить все фиксирующие патрубки. А вот подойти к выбору по-настоящему качественного термостата довольно сложно, потому как выбор их очень велик и среди них есть явные аутсайдеры и лидеры.

ТОП-5 производителей термостатов

Ниже мы вам представим пятёрку лучших термостатов, которые оправдали себя не только у реальных автовладельцев, но и у экспертов.

  1. Термостат «ПРАМО» 2123-1306010-02.
  2. Термостат «Лузар».
  3. Термостат «WEEN».
  4. Термостат «Kraft».
  5. Термостат «АвтоВАЗ» 2123-21230-1306010-82.

Обращаем ваше внимание на то, что конструкция этих элементов полностью идентична, отличается лишь качество исполнения и внешний вид. Но именно из этого списка все устройства схожи, имеют практически одинаковую цену в 400–450 рублей

При выборе термостата в магазине не стоит «ловиться» на удочку низких цен от неизвестных производителей, поскольку разница в 50–100 рублей не несёт большой экономии, а неисправности мотору может добавить.

Замена термостата

Двигатель внутреннего сгорания рассчитан на работу при определенной температуре. Только в определенном диапазоне нагрева охлаждающей жидкости соблюдаются правильные температурные зазоры трущихся частей, и установленные заводом характеристики. Для ускорения прогрева, охлаждающая жидкость вначале проходит по малому контуру (в обход радиатора). Затем, по мере нагрева, поток перенаправляется по большому контуру, через радиатор. При необходимости, принудительно включается еще и вентилятор охлаждения. Благодаря такой трехступенчатой системе, прогрев происходит более равномерно, и рабочая температура достигается быстрее.

Для переключения антифриза между контурами охлаждения, предусмотрен специальный клапан — термостат. Он открывается под воздействием определенной температуры и является регулятором охлаждения двигателя.

Этот элемент фактически является расходником. При поломке требуется замена термостата, поскольку ремонту он не подлежит. Особенно важна корректная работа термостата на автомобилях, эксплуатируемых в трудных условиях: например, внедорожниках. НИВА 2121 как раз относится к этой категории. При движении по бездорожью, двигатель работает под большой нагрузкой и сильно греется. А внешнее охлаждение притоком воздуха не эффективно из-за малой скорости. Именно в такой ситуации, сломанный термостат может привести к перегреву Двс и деформации блока цилиндров.

Неисправность можно установить самостоятельно, без проведения специальной диагностики. При нормальной работе термостата сначала нагревается патрубок внутреннего контура. По мере роста температуры, после срабатывания клапана, горячим становится и внешний патрубок. Двигатель перегревается, при исправном вентиляторе охлаждения и нормальном уровне антифриза. Внешние признаки: после прогрева Двс, труба внутреннего контура горячая, труба внешнего контура холодная. Неисправность — клапан постоянно закрыт.

При выявлении подобных неисправностей необходимо демонтировать термостат, и произвести проверку работоспособности в емкости с горячей водой. В кастрюлю помещается термостат, вода нагревается (необходимо постоянное перемешивание).

При достижении температуры открытия клапана (проверяется термометром), исправный термостат должен сработать.

В автомобиле НИВА 21214 клапан расположен удобно, нет необходимости демонтировать рядом стоящие элементы. Никакие специальные инструменты не требуются — достаточно крестообразной отвертки. Еще может понадобиться отвертка с плоским жалом для поддевания прикипевших шлангов. Сливаем немного охлаждающей жидкости, до уровня ниже соединения трубок с клапаном. Накрываем генератор полиэтиленовой пленкой. Если антифриз попадет внутрь генератора, это повлечет за собой трудоемкую операцию по его очистке и просушке. Возможен даже выход из строя электрооборудования, и генератор придется поменять.

Далее необходимо ослабить затяжку хомутов подводящих патрубков, и проверить их свободный ход. При замене нельзя сдергивать шланги резким движением, можно повредить патрубок или получить травму.

Убедившись, что места соединений не прикипели, откручиваем хомуты до провисания, и отделяем патрубки. Будьте готовы к улавливанию вытекающего антифриза, можно подстелить ветошь. Осмотрите подводящие патрубки. При наличии трещин или крупных заломов, произведите их замену. После извлечения детали из под капотного пространства, осмотрите ее на предмет отвалившихся пружин или других металлических частей.

Если в патрубке останется посторонний предмет, вам придется поменять и водяную помпу. Перед тем, как установить новый термостат, тщательно протрите внутренние поверхности патрубков от налета. Старайтесь, чтобы мусор не попал внутрь системы охлаждения. Закрепите новый клапан в обратной последовательности. Сначала затяните винты в пол силы, и проверьте соединения на отсутствие заломов резины. Затем обожмите хомуты до конца. Долейте антифриз до штатного уровня, и запустите двигатель. Проверьте стыки на предмет отсутствия подтеканий. Проверьте работоспособность термостата, потрогав шланги контуров.

https://youtube.com/watch?v=1RFbpW3S6Tw

TOP моделей термостатов

Список производителей термостатов на Ниву достаточно велик. Средний уровень цен на устройство находится в районе 500 рублей. Если брать отзывы, то наиболее популярными моделями на 2020/начало 2021 года будут:

Производитель Артикул Цена
Lugar LT 0123 540
Lugar LT 0124 660
LADA 21230-1306010-83 680
Белмаг BM.0240 390
Pilenga  Tt-P 4002 350

Все термостаты перечисленных производителей должного уровня качества и рекомендуются к покупке многими профессионалами автомобилестроения. Какой лучше из списка, определить сложно. Все они хорошо взаимодействуют со штатной системой охлаждения двигателя Шеви-Нива, проходя сопутствующие проверки по безаварийному функционированию.

Производители и типы

Типоразмеры термостатов, которые по своей конструкции подходят для установки в составе двигателя автомобиля Шевроле Нива, производит целый ряд мировых компаний. Ниже в таблице представлен перечень изделий.

Модель Заводской номер изделия Температура открытия
Томсон 21230-1306010-05-0 80°
Zommer 2123-1306010 80°
Metal Inkar 2123-1306010-01 80°
Прамо 2123-1306010-02 80°
WEEL 182-0114 80°
Luzar LT0123 80°
Herzog HL36010 80°
Vkt VT29003 80°
Fenox TS009E7 80°
Finord 21231306010 80°
Пекар 21231306010 80°
Finwhale FinwhaleT123 80°
Gallant GLTH14 80°
Hofer HF 445 730 80°

Среди автовладельцев сложилось мнение, что наиболее качественными, надежными и долговечными термостатами являются изделия, производимые российскими заводами. Таких предприятий в настоящее время три:

  1. Город Ставрово Владимирской области, завод АТО;
  2. Город Ржев Тверской области, завод ПРАМО;
  3. Город Владимир, ООО «Томсон».

Среди зарубежных моделей хорошие отзывы автовладельцев о модели Metal Inkar польского производителя.

Эти изделия прекрасно работают в системе охлаждения Нивы Шевроле, двигатель прогревается быстро, нареканий нет.

Единственный минус – корпус изготавливается в двух вариантах – пластиковый и латунный. Второй вариант не очень жалуют водители, хотя он также хорошо работает в цепи.

Термостаты Zommer, Luzar, WEEL следует выбирать только от подтвержденных производителей. На рынке и в интернете очень много подделок. Реализаторы стремятся продать свою сомнительную продукцию под видом оригинального новичкам в автомобильном деле. Чтобы не обжечься, при покупке необходимо требовать от продавцов лицензии, сертификаты и подтверждающие документы.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Система охлаждения. Радиатор. Термостат.

Re: Система охлаждения. Радиатор. Термостат.

Сообщение malunin » 24 фев 2020, 09:51

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Михаил Белая Нива » 24 фев 2020, 10:55

Re: Система охлаждения. Радиатор. Термостат.

Сообщение al-awast » 24 фев 2020, 13:43

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Touareg » 24 фев 2020, 21:06

Re: Система охлаждения. Радиатор. Термостат.

Сообщение al-awast » 25 фев 2020, 04:53

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Stasyan » 25 фев 2020, 08:04

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Растопчук » 25 фев 2020, 09:25

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Антон773 » 25 фев 2020, 09:48

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Михаил Белая Нива » 25 фев 2020, 09:54

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Stasyan » 25 фев 2020, 10:17

Просто радиатор мне так и так менять он просто в ужасном состоянии и подтекает! он все таки по больше и без горла! Так скажем замкнутая система.

А по поводу установки как на драйф2 я не захотел! я при замене радиатора хочу установить эл.винты с 214 на разные температурные датчики типа принципа ШН! а там он углубляет радиатор в телевизор для того что бы поставить винт большего объема!

По этому и задал вопрос. может кто так же делал. рад бы узнать все нюансы и подводные камни

Добавлено спустя 4 минуты 13 секунд: И желание установить все это для того что бы рабочая температура была в районе 90.

Зимой холодновато просто поставил 08 улитку а тепла при 2 положении отопителя не хватает для подачи в боковые и в ноги!

Замена термостата на Нива Шевроле: фото и видео

Правильный температурный режим работы двигателя во многом зависит от состояния термостата. Нехитрая система охлаждения двигателя Нива Шевроле позволит своими руками снять, проверить или заменить термостат своими руками, потратив минимум времени. Как это сделать быстро и без потерь антифриза, разберёмся прямо сейчас.

Предварительно проверяем термостат на Ниве Шевроле

Снятый для проверки термостат.

Конечно, ради развлечения никто снимать термостат не станет. Именно для предварительной проверки проведём несколько простых операций для того, чтобы убедиться в его неработоспособности или, наоборот, в исправности.

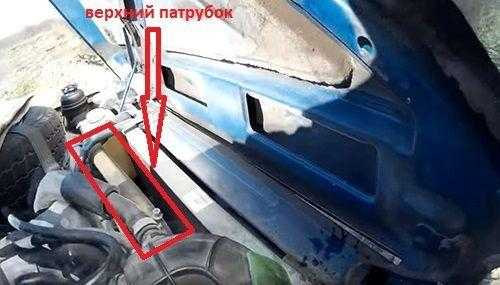

Для этого запускаем холодный двигатель и касаемся нижнего патрубка радиатора охлаждения. Он должен быть холодным.

Это значит, что термостат перекрыт и охлаждающая жидкость идёт по малому кругу: расширительный бачок, помпа, клапан термостата, головка блока и блок цилиндров, система подогрева дросселя (в инжекторном моторе), радиатор отопителя.

При такой температуре двигателя нижний шланг должен быть уже горячим.

Как только двигатель прогреется до рабочей температуры (82-85 градусов), о чём можно судить по показаниям указателя температуры на приборке, нижний шланг радиатора должен начинать прогреваться.

Это говорит о том, что клапан термостата открылся и антифриз пошёл по большому кругу через радиатор системы охлаждения. Быстро и просто. Если же шланг начал греться на холодном моторе или не начал прогреваться на горячем, термостат подлежит более детальной проверке или замене. Начнём с замены.

Как снять термостат на Нива Шевроле для замены

После снятия мы увидели, что клапан в термостате заклинило.

Перед тем как снять термостат на Шевроле Ниве, нужно дать двигателю остыть, если он был прогрет. После этого есть два варианта развития событий: снимать термостат с частичным сливом антифриза, или не сливая его вообще. Принципиальная разница в том, что при частичном сливе мы в любом случае теряем часть жидкости.

Не сливая охлаждающую жидкость

Чтобы не сливать жидкость, можно поступить так:

  1. Берём два одинаковых рожковых ключа, два винта длиной 30-40 мм и две соответствующие гайки.
  2. Пережимаем шланг подачи антифриза двумя ключами.
  3. Фиксируем их резьбовой парой.
  4. Пережимаем шланг.

Антифриза не прольётся ни капли, кроме того, что есть в самом термостате. Правда перед началом этой операции стоит убедиться, что шланги в хорошем состоянии, без трещин и не потеряли эластичность.

Со сливом

Сливаем антифриз!

Если же экспериментировать нет желания, тогда сливаем весь антифриз, который находится выше термостата. Для этого пользуемся сливной пробкой в блоке цилиндров. При этом и далее необходимо следить, чтобы антифриз не попал на генератор. Он этого не любит. После того, когда антифриз слит или шланг пережат, можно приступать к демонтажу термостата.

Алгоритм действий такой:

  1. При помощи крестовой отвёртки ослабляем стяжные хомуты, откручиваем стяжные винты. Это нужно сделать сперва на подводящем, потом на отводящем шланге.

    Откручиваем хомуты.

  2. То же делаем со шлангом отопителя и шлангом, который идёт к блоку цилиндров и верхним шлангом.
  3. Аккуратно снимаем все шланги, следим, чтобы жидкость не попала на генератор.
  4. Демонтируем термостат и ставим новый.

    Видны следы пролитого антифриза.

Установка термостата проводится в обратной последовательности.

Термостат в разобранном виде. Видно что не ремонтопригоден.

Теперь осталось провести проверку в домашних условиях, чтобы понять, менять термостат или попробовать разобраться со старым. Он неразборный, поэтому, если проверка покажет, что клапан не работает так, как положено — в утиль. Но новый термостат всё-равно проверить стоит. Всякое бывает.

Какой термостат лучше установить

Подробнее в материале: Выбираем какой термостат лучше поставить на Нива Шевроле.

Цена любого из существующих на рынке термостатов достаточно невысока, в пределах 500 рублей. Это настоящий подарок, поскольку неродной фольксвагеновский стоит от 1700 рублей.

С 2006 года на конвейере GM-АвтоВАЗ устанавливает термостаты китайского производства с артикулом 21230-1306010-05-0. Они производятся на заводе DFT в Китае. Торговое название ТомсонАвто.

Не оригинальный термостат Luzar.

Кроме Томсона, на рынке есть термостаты Лузар, Прамо и МеталИнкар с пластиковым корпусом, эти самые дешёвые, но есть этой же фирмы и в металлическом корпусе.

Судя по отзывам пользователей, родной китайский термостат, который идёт в фирменной коробке, устраивает абсолютное большинство, да и цена в пределах 500-600 рублей не особо кусается. Стабильной всем рабочей температуры и удачной замены термостата!

Установка термостата от Шнива на Нива 2121, Ваз 2131

Тюнинг двигателя нива 2121, доработка системы впуска на двигатель ваз своими руками ваз 2131, чип тюнинг двигателя нива 2131. Модернизация диффузоров нива 2131, ваз 2121. Термостат от Шнивы Доработка двигателя, тюнинг двигателя Нива 2121, Нива 2131, Нива 4×4 фото тюнинга двигатель, доработка и тюнинг своими руками

Термостат ЛУЗАР — 340 руб. Комплект патрубков ЛУЗАР ВАЗ 21213 — 300 руб. Хомуты в ассортименте 200 руб. (несколько осталось) Шланг Ø16мм — 90 руб. метр (взял метр) Герметик — 40 руб. Тосол примерно 0,5 литра — был.

Приступаем к установке: Сливаем тосол, демонтируем термостат вместе с патрубками. Прикидываем место расположения нового термостата, я решил поставить его выше и в горизонтальном положении, как это сделано на Шниве. Патрубки режем по месту. Вобщем-то, ничего сложного, кроме пары моментов: Выход с печки в блок заглушил шпилькой колеса от ГАЗели, от выходного патрубка печки протягул шланг до термостата ваз 2131 (в разрезе стоит эл.

При температуре на улице -13°С, при движении двигатель прогрелся до 90°С и стрелка замерла… Воздух из печки пошел горячий, и тут вступил «Рояль в кустах», точнее эл.помпа от ГАЗели! И все это дело продувается моторчиком отопителя от ВАЗ-2108! Представили, какой Ташкент? А я почувствовал

ПОДРОБНОСТИ: Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

C включенной печкой машина прогрелась до рабочей температуры, как с родным БЕЗ включения печки! Рабочая температура двигателя достигла РЕАЛЬНЫХ 90°С. Ввиду своей простоты, дешевизны и ПОЛЕЗНОСТИ, советую озаботиться данной переделкой. В связи с переносом термостата выше, для его замены достаточно слить тосол из патрубка «печка-термос», открутить 4 хомута и повторить сборку в обратной последовательности.

Для установки повыше пришлось поменять вход и выход малого круга

Средний патрубок сделан из верхнего патрубка радиатора ВАЗ-21213

Вот так глушим выход в блок

Вот так это выглядит на общем плане!

Тюнинг масляного насоса Нива 2121, Ваз 2131

Установка четырехдроссельного впуска Нива 2121, Ваз 2131

Установка масляных форсунок охлаждения двигателя Нива 2121, Ваз 2131

Переносим глушитель Нива 2121, Ваз 2131

Полируем диффузоры Нива 2121, Ваз 2131

Модернизация бачка омывателя Нива 2121, Ваз 2131

Раздельное включение сдвоенного вентилятора системы охлаждения Нива 2121, Ваз 2131

Установка термостата от Шнива на Нива 2121, Ваз 2131

Установка генератора 80А на Нива 2121, Ваз 2131

Замена антифриза ВАЗ 21214

Замена охлаждающей жидкости является, регламентированной процедурой ТО, которая прописана в инструкции по эксплуатации. В ней нет ничего сложного, если четко и внимательно следовать описанному плану действий.

Подходит для автомобилей Нива:

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 21214 (Нива):

  1. поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1);

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

  1. через расширительный бачок ВАЗ 21214 пролейте систему обычной водой. Пробки должны быть открыты;
  2. закрутите сливную пробку и болт;
  3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
  4. запустите двигатель. Прогрейте до 90 градусов;
  5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
  6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
  7. слейте промывку теми же действиями, что и старую жидкость;
  8. закрутите обе пробки;
  9. залейте дистиллированную воду для ополаскивания системы охлаждения;
  10. заведите автомобиль и прогрейте до 90 градусов;
  11. заглушите и дайте остыть до 60 градусов, слейте;
  12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка тосола в Ниву 21214, 21213 без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

  1. перед заливкой откручиваем шланги, подводящие тосол к узлу обогрева дроссельной заслонки и поднимаем их немного вверх (Рис.1);

Залив жидкости закончен, осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Неисправности термостата и их выявление

Термостат ВАЗ 2107 (инжектор) – простое устройство, поэтому возможных неисправностей у него всего 3:

  1. Не открывается, постоянно пропуская антифриз по малому контуру. Двигатель при этом не охлаждается.
  2. Открывается лишь частично, из-за чего снижается эффективность охлаждения двигателя.
  3. Не закрывается, постоянно пропуская антифриз по большому контуру (через радиатор). В этом случае двигатель не прогревается до оптимальной рабочей температуры.

Для проверки работоспособности термостата, следует проверить при какой температуре антифриза начинает открываться клапан. Также необходимо проверить максимальный ход клапана. С учетом неразборного и непрозрачного корпуса, невозможно в полной мере протестировать термостат без специального стенда. Но вполне можно провести простейшую проверку работоспособности просто на ощупь.

При исправном термостате бачок снизу радиатора прогревается не сразу после запуска двигателя, а после того, как указатель температуры покажет 80–85 градусов (стрелка прибора остановится в 4 мм от красной зоны шкалы прибора).

Если нижний бачок начинает греться сразу, это говорит о том, что термостат не закрывается. Если даже после прогрева антифриза нижний бачок остается холодным, термостат подклинивает (не открывается).

Недостаточный хот клапана можно определить по тому, что двигатель перегревается (последнее, однако, может иметь другие причины).

При любой неисправности термостата он подлежит замене.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена термостата ваз 21214

Замена термостата Нива Шевролет

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя — перегреве или недостаточном прогреве. При этом полностью сливать охлаждающую жидкость не требуется. Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 80-85°С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность.

Отказ термостата связан с заклиниванием термоклапана. Термоклапан может заклинить как в открытом положении, при этом двигатель будет долго прогреваться. Может термоклапан заклинить в закрытом положении, при этом двигатель будет перегреваться.

Снимать термостат необходимо только на полностью остывшем двигателе.

Вам потребуется отвертка.

1. Слейте часть охлаждающей жидкости, вывернув пробку из отверстия для слива жидкости блока цилиндров (см. «Замена охлаждающей жидкости»).

Отверткой ослабляем хомут крепления отводящего шланга радиатора

Снимаем шланг с патрубка термостата

Ослабляем хомут крепления отводящего шланга блока подогрева дроссельного узла, и снимаем шланг с патрубка термостата.

В зависимости от комплектации двигателя термостат по конструкции может отличаться. Если дроссельный узел с электронным приводом заслонки патрубок для подогрева дроссельного узла закрыт. И от него не отходит шланг подогрева дроссельного узла (рис. 5).

Ослабляем хомут крепления байпасного шланга и снимаем его с патрубка термостата.

Ослабляем хомут крепления отводящего шланга радиатора отопителя к патрубку термостата и снимаем шланг.

Ослабляем хомут крепления шланга подвода охлаждающей жидкости к насосу

Перед установкой проверьте термостат, для чего опустите его в воду, подогретую до 70-75 °С.

Нагревайте воду, постоянно перемешивая ее, до (80±2)°С.

При температуре (80±2)°С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат.

Установите новый термостат в порядке, обратном снятию.

Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки термостата тонким слоем силиконового герметика.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78—85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм. Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80—85°С, и горячим, когда она поднимется до 85—90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.

Какой термостат ставить на Ниве, когда менять?

Оригинальный номер 2121-1306010 (температура 80), средняя цена 534 руб.

  • Ween 182-0214 — 360 руб.
  • Master-sport 2121-S-PCS-MS — 364 руб.
  • Vernet TH6596.80 — 379 руб.

Периодичность замены — согласно регламента ТО, проверка каждые 20 тыс.км.

Двигатель внутреннего сгорания рассчитан на работу при определенной температуре. Только в определенном диапазоне нагрева охлаждающей жидкости соблюдаются правильные температурные зазоры трущихся частей, и установленные заводом характеристики. Для ускорения прогрева, охлаждающая жидкость вначале проходит по малому контуру (в обход радиатора). Затем, по мере нагрева, поток перенаправляется по большому контуру, через радиатор. При необходимости, принудительно включается еще и вентилятор охлаждения. Благодаря такой трехступенчатой системе, прогрев происходит более равномерно, и рабочая температура достигается быстрее.

Для переключения антифриза между контурами охлаждения, предусмотрен специальный клапан — термостат. Он открывается под воздействием определенной температуры и является регулятором охлаждения двигателя.

Этот элемент фактически является расходником. При поломке требуется замена термостата, поскольку ремонту он не подлежит. Особенно важна корректная работа термостата на автомобилях, эксплуатируемых в трудных условиях: например, внедорожниках. НИВА 2121 как раз относится к этой категории. При движении по бездорожью, двигатель работает под большой нагрузкой и сильно греется. А внешнее охлаждение притоком воздуха не эффективно из-за малой скорости. Именно в такой ситуации, сломанный термостат может привести к перегреву Двс и деформации блока цилиндров.

Неисправность можно установить самостоятельно, без проведения специальной диагностики. При нормальной работе термостата сначала нагревается патрубок внутреннего контура. По мере роста температуры, после срабатывания клапана, горячим становится и внешний патрубок. Двигатель перегревается, при исправном вентиляторе охлаждения и нормальном уровне антифриза. Внешние признаки: после прогрева Двс, труба внутреннего контура горячая, труба внешнего контура холодная. Неисправность — клапан постоянно закрыт.

При выявлении подобных неисправностей необходимо демонтировать термостат, и произвести проверку работоспособности в емкости с горячей водой. В кастрюлю помещается термостат, вода нагревается (необходимо постоянное перемешивание).

При достижении температуры открытия клапана (проверяется термометром), исправный термостат должен сработать.

В автомобиле НИВА 21214 клапан расположен удобно, нет необходимости демонтировать рядом стоящие элементы. Никакие специальные инструменты не требуются — достаточно крестообразной отвертки. Еще может понадобиться отвертка с плоским жалом для поддевания прикипевших шлангов. Сливаем немного охлаждающей жидкости, до уровня ниже соединения трубок с клапаном. Накрываем генератор полиэтиленовой пленкой. Если антифриз попадет внутрь генератора, это повлечет за собой трудоемкую операцию по его очистке и просушке. Возможен даже выход из строя электрооборудования, и генератор придется поменять.

Далее необходимо ослабить затяжку хомутов подводящих патрубков, и проверить их свободный ход. При замене нельзя сдергивать шланги резким движением, можно повредить патрубок или получить травму.

Убедившись, что места соединений не прикипели, откручиваем хомуты до провисания, и отделяем патрубки. Будьте готовы к улавливанию вытекающего антифриза, можно подстелить ветошь. Осмотрите подводящие патрубки. При наличии трещин или крупных заломов, произведите их замену. После извлечения детали из под капотного пространства, осмотрите ее на предмет отвалившихся пружин или других металлических частей.

Если в патрубке останется посторонний предмет, вам придется поменять и водяную помпу. Перед тем, как установить новый термостат, тщательно протрите внутренние поверхности патрубков от налета. Старайтесь, чтобы мусор не попал внутрь системы охлаждения. Закрепите новый клапан в обратной последовательности. Сначала затяните винты в пол силы, и проверьте соединения на отсутствие заломов резины. Затем обожмите хомуты до конца. Долейте антифриз до штатного уровня, и запустите двигатель. Проверьте стыки на предмет отсутствия подтеканий. Проверьте работоспособность термостата, потрогав шланги контуров.

Характеристики мотора 21213

Требованиями для мотора внедорожника на момент проектирования были:

  • увеличить мощность и крутящий момент, хотя бы на средних оборотах;
  • обеспечить приемлемый расход топлива в пределах 12 л/100 км;
  • обеспечить базу для инжекторной модификации на перспективу.

В двигателе использован коленвал с «длинным» радиусом кривошипа и цилиндры 82 мм. При обрыве привода газораспределительного механизма он гнет клапана, зато на 3000 об/мин крутящий момент составляет 126 Нм, а мощность повышена до 81 л. с. Заводской тюнинг использовал модернизированное навесное – Карбюратор Солекс, и увеличенные объемы камер сгорания.

Изготовитель АвтоВАЗ
Марка ДВС 21213
Годы производства 1994 – …
Объем 1690 см 3 (1,7 л)
Мощность 61 кВт (82 л. с.)
Момент крутящий 126 Нм (на 3000 об/мин)
Вес 117 кг
Степень сжатия 9,3
Питание карбюратор Солекс
Тип мотора рядный
Зажигание трамблер
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 82 мм
Поршни оригинальные
от 2103
Ход поршня 80 мм
Горючее АИ-92
Нормативы экологии Евро-0
Расход топлива трасса – 8,3 л/100 км смешанный цикл 10,5 л/100 км город – 11,5 л/100 км
Расход масла максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 10W40, 15W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для 21213 по составу зимой синтетика, летом полусинтетика
Объем масла моторного 3,75 л
Температура рабочая 95°
Ресурс ДВС заявленный 80000 км реальный 160000 км
Регулировка клапанов гайки
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на 21213 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи 1,1 мм
Цепь ГРМ двухрядная, от 2103 с башмаком натяжителя новой конструкции
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик с посадочным диаметром сцепления 200 мм либо 215 мм
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые выпускные темные
Компрессия от 10 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм 90° 90°

А еще интересно: Двигатель 21214 Особенности характеристики и тюнинг

Какой термостат лучше поставить на Шевроле Ниву: фото и видео

Первостепенной и самой основной задачей системы охлаждения Нива Шевроле является поддержание оптимального температурного режима. Поскольку невысокая температура отрицательным образом сказывается на работе мотора в целом, а высокая сопровождается выгоранием смазки, увеличению зазоров в деталях, что может привести к их заеданию и заклиниванию.

Видео ниже расскажет о замене термостата на Нива Шевроле:

https://youtube.com/watch?v=g7ADSj3iKcc

Подробнее о термостате на Шевроле Нива

Для того чтобы температура двигателя была оптимальной, в конструкции системы предусмотрен термостат. Он установлен на пути передвижения охлаждающей жидкости. Термостаты бывают двух видов, и на Нива Шевроле он жидкостного типа.

Новый термостат установлен.

Корпус из латунного цилиндра, внутри имеет шток и двойной клапан, и пока жидкость не достигнет рабочих температур, она так и циркулирует по «малому кругу». Но стоит только температуре достигнуть предела в 90 градусов, шток разжимается, открывая путь для движения на «большой круг».

Причины замены термостата

Чаще всего причиной тому, чтобы заменить термостат, становится его выход из строя.

Провести его диагностику очень легко, для этого на прогретом моторе, потрогайте верхний патрубок, идущий на радиатор охлаждения и если он холодный, то это будет означать, что термостат не исправен, потому как не отправляет ОЖ на большой круг.

Замену термостата, провести очень легко, достаточно лишь минимизировать количество охлаждающей жидкости в системе и открутить все фиксирующие патрубки. А вот подойти к выбору по-настоящему качественного термостата довольно сложно, потому как выбор их очень велик и среди них есть явные аутсайдеры и лидеры.

ТОП-5 производителей термостатов

Ниже мы вам представим пятёрку лучших термостатов, которые оправдали себя не только у реальных автовладельцев, но и у экспертов.

  1. Термостат «ПРАМО» 2123-1306010-02.
  2. Термостат «Лузар».
  3. Термостат «WEEN».
  4. Термостат «Kraft».
  5. Термостат «АвтоВАЗ» 2123-21230-1306010-82.

Обращаем ваше внимание на то, что конструкция этих элементов полностью идентична, отличается лишь качество исполнения и внешний вид. Но именно из этого списка все устройства схожи, имеют практически одинаковую цену в 400–450 рублей

При выборе термостата в магазине не стоит «ловиться» на удочку низких цен от неизвестных производителей, поскольку разница в 50–100 рублей не несёт большой экономии, а неисправности мотору может добавить.

Замена термостата

Двигатель внутреннего сгорания рассчитан на работу при определенной температуре. Только в определенном диапазоне нагрева охлаждающей жидкости соблюдаются правильные температурные зазоры трущихся частей, и установленные заводом характеристики. Для ускорения прогрева, охлаждающая жидкость вначале проходит по малому контуру (в обход радиатора). Затем, по мере нагрева, поток перенаправляется по большому контуру, через радиатор. При необходимости, принудительно включается еще и вентилятор охлаждения. Благодаря такой трехступенчатой системе, прогрев происходит более равномерно, и рабочая температура достигается быстрее.

Для переключения антифриза между контурами охлаждения, предусмотрен специальный клапан — термостат. Он открывается под воздействием определенной температуры и является регулятором охлаждения двигателя.

Этот элемент фактически является расходником. При поломке требуется замена термостата, поскольку ремонту он не подлежит. Особенно важна корректная работа термостата на автомобилях, эксплуатируемых в трудных условиях: например, внедорожниках. НИВА 2121 как раз относится к этой категории. При движении по бездорожью, двигатель работает под большой нагрузкой и сильно греется. А внешнее охлаждение притоком воздуха не эффективно из-за малой скорости. Именно в такой ситуации, сломанный термостат может привести к перегреву Двс и деформации блока цилиндров.

Неисправность можно установить самостоятельно, без проведения специальной диагностики. При нормальной работе термостата сначала нагревается патрубок внутреннего контура. По мере роста температуры, после срабатывания клапана, горячим становится и внешний патрубок. Двигатель перегревается, при исправном вентиляторе охлаждения и нормальном уровне антифриза. Внешние признаки: после прогрева Двс, труба внутреннего контура горячая, труба внешнего контура холодная. Неисправность — клапан постоянно закрыт.

При выявлении подобных неисправностей необходимо демонтировать термостат, и произвести проверку работоспособности в емкости с горячей водой. В кастрюлю помещается термостат, вода нагревается (необходимо постоянное перемешивание).

При достижении температуры открытия клапана (проверяется термометром), исправный термостат должен сработать.

В автомобиле НИВА 21214 клапан расположен удобно, нет необходимости демонтировать рядом стоящие элементы. Никакие специальные инструменты не требуются — достаточно крестообразной отвертки. Еще может понадобиться отвертка с плоским жалом для поддевания прикипевших шлангов. Сливаем немного охлаждающей жидкости, до уровня ниже соединения трубок с клапаном. Накрываем генератор полиэтиленовой пленкой. Если антифриз попадет внутрь генератора, это повлечет за собой трудоемкую операцию по его очистке и просушке. Возможен даже выход из строя электрооборудования, и генератор придется поменять.

Далее необходимо ослабить затяжку хомутов подводящих патрубков, и проверить их свободный ход. При замене нельзя сдергивать шланги резким движением, можно повредить патрубок или получить травму.

Убедившись, что места соединений не прикипели, откручиваем хомуты до провисания, и отделяем патрубки. Будьте готовы к улавливанию вытекающего антифриза, можно подстелить ветошь. Осмотрите подводящие патрубки. При наличии трещин или крупных заломов, произведите их замену. После извлечения детали из под капотного пространства, осмотрите ее на предмет отвалившихся пружин или других металлических частей.

Если в патрубке останется посторонний предмет, вам придется поменять и водяную помпу. Перед тем, как установить новый термостат, тщательно протрите внутренние поверхности патрубков от налета. Старайтесь, чтобы мусор не попал внутрь системы охлаждения. Закрепите новый клапан в обратной последовательности. Сначала затяните винты в пол силы, и проверьте соединения на отсутствие заломов резины. Затем обожмите хомуты до конца. Долейте антифриз до штатного уровня, и запустите двигатель. Проверьте стыки на предмет отсутствия подтеканий. Проверьте работоспособность термостата, потрогав шланги контуров.

https://youtube.com/watch?v=1RFbpW3S6Tw

TOP моделей термостатов

Список производителей термостатов на Ниву достаточно велик. Средний уровень цен на устройство находится в районе 500 рублей. Если брать отзывы, то наиболее популярными моделями на 2020/начало 2021 года будут:

Производитель Артикул Цена
Lugar LT 0123 540
Lugar LT 0124 660
LADA 21230-1306010-83 680
Белмаг BM.0240 390
Pilenga  Tt-P 4002 350

Все термостаты перечисленных производителей должного уровня качества и рекомендуются к покупке многими профессионалами автомобилестроения. Какой лучше из списка, определить сложно. Все они хорошо взаимодействуют со штатной системой охлаждения двигателя Шеви-Нива, проходя сопутствующие проверки по безаварийному функционированию.

Производители и типы

Типоразмеры термостатов, которые по своей конструкции подходят для установки в составе двигателя автомобиля Шевроле Нива, производит целый ряд мировых компаний. Ниже в таблице представлен перечень изделий.

Модель Заводской номер изделия Температура открытия
Томсон 21230-1306010-05-0 80°
Zommer 2123-1306010 80°
Metal Inkar 2123-1306010-01 80°
Прамо 2123-1306010-02 80°
WEEL 182-0114 80°
Luzar LT0123 80°
Herzog HL36010 80°
Vkt VT29003 80°
Fenox TS009E7 80°
Finord 21231306010 80°
Пекар 21231306010 80°
Finwhale FinwhaleT123 80°
Gallant GLTH14 80°
Hofer HF 445 730 80°

Среди автовладельцев сложилось мнение, что наиболее качественными, надежными и долговечными термостатами являются изделия, производимые российскими заводами. Таких предприятий в настоящее время три:

  1. Город Ставрово Владимирской области, завод АТО;
  2. Город Ржев Тверской области, завод ПРАМО;
  3. Город Владимир, ООО «Томсон».

Среди зарубежных моделей хорошие отзывы автовладельцев о модели Metal Inkar польского производителя.

Эти изделия прекрасно работают в системе охлаждения Нивы Шевроле, двигатель прогревается быстро, нареканий нет.

Единственный минус – корпус изготавливается в двух вариантах – пластиковый и латунный. Второй вариант не очень жалуют водители, хотя он также хорошо работает в цепи.

Термостаты Zommer, Luzar, WEEL следует выбирать только от подтвержденных производителей. На рынке и в интернете очень много подделок. Реализаторы стремятся продать свою сомнительную продукцию под видом оригинального новичкам в автомобильном деле. Чтобы не обжечься, при покупке необходимо требовать от продавцов лицензии, сертификаты и подтверждающие документы.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Система охлаждения. Радиатор. Термостат.

Re: Система охлаждения. Радиатор. Термостат.

Сообщение malunin » 24 фев 2020, 09:51

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Михаил Белая Нива » 24 фев 2020, 10:55

Re: Система охлаждения. Радиатор. Термостат.

Сообщение al-awast » 24 фев 2020, 13:43

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Touareg » 24 фев 2020, 21:06

Re: Система охлаждения. Радиатор. Термостат.

Сообщение al-awast » 25 фев 2020, 04:53

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Stasyan » 25 фев 2020, 08:04

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Растопчук » 25 фев 2020, 09:25

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Антон773 » 25 фев 2020, 09:48

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Михаил Белая Нива » 25 фев 2020, 09:54

Re: Система охлаждения. Радиатор. Термостат.

Сообщение Stasyan » 25 фев 2020, 10:17

Просто радиатор мне так и так менять он просто в ужасном состоянии и подтекает! он все таки по больше и без горла! Так скажем замкнутая система.

А по поводу установки как на драйф2 я не захотел! я при замене радиатора хочу установить эл.винты с 214 на разные температурные датчики типа принципа ШН! а там он углубляет радиатор в телевизор для того что бы поставить винт большего объема!

По этому и задал вопрос. может кто так же делал. рад бы узнать все нюансы и подводные камни

Добавлено спустя 4 минуты 13 секунд: И желание установить все это для того что бы рабочая температура была в районе 90.

Зимой холодновато просто поставил 08 улитку а тепла при 2 положении отопителя не хватает для подачи в боковые и в ноги!

Замена термостата на Нива Шевроле: фото и видео

Правильный температурный режим работы двигателя во многом зависит от состояния термостата. Нехитрая система охлаждения двигателя Нива Шевроле позволит своими руками снять, проверить или заменить термостат своими руками, потратив минимум времени. Как это сделать быстро и без потерь антифриза, разберёмся прямо сейчас.

Предварительно проверяем термостат на Ниве Шевроле

Снятый для проверки термостат.

Конечно, ради развлечения никто снимать термостат не станет. Именно для предварительной проверки проведём несколько простых операций для того, чтобы убедиться в его неработоспособности или, наоборот, в исправности.

Для этого запускаем холодный двигатель и касаемся нижнего патрубка радиатора охлаждения. Он должен быть холодным.

Это значит, что термостат перекрыт и охлаждающая жидкость идёт по малому кругу: расширительный бачок, помпа, клапан термостата, головка блока и блок цилиндров, система подогрева дросселя (в инжекторном моторе), радиатор отопителя.

При такой температуре двигателя нижний шланг должен быть уже горячим.

Как только двигатель прогреется до рабочей температуры (82-85 градусов), о чём можно судить по показаниям указателя температуры на приборке, нижний шланг радиатора должен начинать прогреваться.

Это говорит о том, что клапан термостата открылся и антифриз пошёл по большому кругу через радиатор системы охлаждения. Быстро и просто. Если же шланг начал греться на холодном моторе или не начал прогреваться на горячем, термостат подлежит более детальной проверке или замене. Начнём с замены.

Как снять термостат на Нива Шевроле для замены

После снятия мы увидели, что клапан в термостате заклинило.

Перед тем как снять термостат на Шевроле Ниве, нужно дать двигателю остыть, если он был прогрет. После этого есть два варианта развития событий: снимать термостат с частичным сливом антифриза, или не сливая его вообще. Принципиальная разница в том, что при частичном сливе мы в любом случае теряем часть жидкости.

Не сливая охлаждающую жидкость

Чтобы не сливать жидкость, можно поступить так:

  1. Берём два одинаковых рожковых ключа, два винта длиной 30-40 мм и две соответствующие гайки.
  2. Пережимаем шланг подачи антифриза двумя ключами.
  3. Фиксируем их резьбовой парой.
  4. Пережимаем шланг.

Антифриза не прольётся ни капли, кроме того, что есть в самом термостате. Правда перед началом этой операции стоит убедиться, что шланги в хорошем состоянии, без трещин и не потеряли эластичность.

Со сливом

Сливаем антифриз!

Если же экспериментировать нет желания, тогда сливаем весь антифриз, который находится выше термостата. Для этого пользуемся сливной пробкой в блоке цилиндров. При этом и далее необходимо следить, чтобы антифриз не попал на генератор. Он этого не любит. После того, когда антифриз слит или шланг пережат, можно приступать к демонтажу термостата.

Алгоритм действий такой:

  1. При помощи крестовой отвёртки ослабляем стяжные хомуты, откручиваем стяжные винты. Это нужно сделать сперва на подводящем, потом на отводящем шланге.

    Откручиваем хомуты.

  2. То же делаем со шлангом отопителя и шлангом, который идёт к блоку цилиндров и верхним шлангом.
  3. Аккуратно снимаем все шланги, следим, чтобы жидкость не попала на генератор.
  4. Демонтируем термостат и ставим новый.

    Видны следы пролитого антифриза.

Установка термостата проводится в обратной последовательности.

Термостат в разобранном виде. Видно что не ремонтопригоден.

Теперь осталось провести проверку в домашних условиях, чтобы понять, менять термостат или попробовать разобраться со старым. Он неразборный, поэтому, если проверка покажет, что клапан не работает так, как положено — в утиль. Но новый термостат всё-равно проверить стоит. Всякое бывает.

Какой термостат лучше установить

Подробнее в материале: Выбираем какой термостат лучше поставить на Нива Шевроле.

Цена любого из существующих на рынке термостатов достаточно невысока, в пределах 500 рублей. Это настоящий подарок, поскольку неродной фольксвагеновский стоит от 1700 рублей.

С 2006 года на конвейере GM-АвтоВАЗ устанавливает термостаты китайского производства с артикулом 21230-1306010-05-0. Они производятся на заводе DFT в Китае. Торговое название ТомсонАвто.

Не оригинальный термостат Luzar.

Кроме Томсона, на рынке есть термостаты Лузар, Прамо и МеталИнкар с пластиковым корпусом, эти самые дешёвые, но есть этой же фирмы и в металлическом корпусе.

Судя по отзывам пользователей, родной китайский термостат, который идёт в фирменной коробке, устраивает абсолютное большинство, да и цена в пределах 500-600 рублей не особо кусается. Стабильной всем рабочей температуры и удачной замены термостата!

Установка термостата от Шнива на Нива 2121, Ваз 2131

Тюнинг двигателя нива 2121, доработка системы впуска на двигатель ваз своими руками ваз 2131, чип тюнинг двигателя нива 2131. Модернизация диффузоров нива 2131, ваз 2121. Термостат от Шнивы Доработка двигателя, тюнинг двигателя Нива 2121, Нива 2131, Нива 4×4 фото тюнинга двигатель, доработка и тюнинг своими руками

Термостат ЛУЗАР — 340 руб. Комплект патрубков ЛУЗАР ВАЗ 21213 — 300 руб. Хомуты в ассортименте 200 руб. (несколько осталось) Шланг Ø16мм — 90 руб. метр (взял метр) Герметик — 40 руб. Тосол примерно 0,5 литра — был.

Приступаем к установке: Сливаем тосол, демонтируем термостат вместе с патрубками. Прикидываем место расположения нового термостата, я решил поставить его выше и в горизонтальном положении, как это сделано на Шниве. Патрубки режем по месту. Вобщем-то, ничего сложного, кроме пары моментов: Выход с печки в блок заглушил шпилькой колеса от ГАЗели, от выходного патрубка печки протягул шланг до термостата ваз 2131 (в разрезе стоит эл.

При температуре на улице -13°С, при движении двигатель прогрелся до 90°С и стрелка замерла… Воздух из печки пошел горячий, и тут вступил «Рояль в кустах», точнее эл.помпа от ГАЗели! И все это дело продувается моторчиком отопителя от ВАЗ-2108! Представили, какой Ташкент? А я почувствовал

ПОДРОБНОСТИ: Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

C включенной печкой машина прогрелась до рабочей температуры, как с родным БЕЗ включения печки! Рабочая температура двигателя достигла РЕАЛЬНЫХ 90°С. Ввиду своей простоты, дешевизны и ПОЛЕЗНОСТИ, советую озаботиться данной переделкой. В связи с переносом термостата выше, для его замены достаточно слить тосол из патрубка «печка-термос», открутить 4 хомута и повторить сборку в обратной последовательности.

Для установки повыше пришлось поменять вход и выход малого круга

Средний патрубок сделан из верхнего патрубка радиатора ВАЗ-21213

Вот так глушим выход в блок

Вот так это выглядит на общем плане!

Тюнинг масляного насоса Нива 2121, Ваз 2131

Установка четырехдроссельного впуска Нива 2121, Ваз 2131

Установка масляных форсунок охлаждения двигателя Нива 2121, Ваз 2131

Переносим глушитель Нива 2121, Ваз 2131

Полируем диффузоры Нива 2121, Ваз 2131

Модернизация бачка омывателя Нива 2121, Ваз 2131

Раздельное включение сдвоенного вентилятора системы охлаждения Нива 2121, Ваз 2131

Установка термостата от Шнива на Нива 2121, Ваз 2131

Установка генератора 80А на Нива 2121, Ваз 2131

Замена антифриза ВАЗ 21214

Замена охлаждающей жидкости является, регламентированной процедурой ТО, которая прописана в инструкции по эксплуатации. В ней нет ничего сложного, если четко и внимательно следовать описанному плану действий.

Подходит для автомобилей Нива:

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 21214 (Нива):

  1. поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1);

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

  1. через расширительный бачок ВАЗ 21214 пролейте систему обычной водой. Пробки должны быть открыты;
  2. закрутите сливную пробку и болт;
  3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
  4. запустите двигатель. Прогрейте до 90 градусов;
  5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
  6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
  7. слейте промывку теми же действиями, что и старую жидкость;
  8. закрутите обе пробки;
  9. залейте дистиллированную воду для ополаскивания системы охлаждения;
  10. заведите автомобиль и прогрейте до 90 градусов;
  11. заглушите и дайте остыть до 60 градусов, слейте;
  12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка тосола в Ниву 21214, 21213 без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

  1. перед заливкой откручиваем шланги, подводящие тосол к узлу обогрева дроссельной заслонки и поднимаем их немного вверх (Рис.1);

Залив жидкости закончен, осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Неисправности термостата и их выявление

Термостат ВАЗ 2107 (инжектор) – простое устройство, поэтому возможных неисправностей у него всего 3:

  1. Не открывается, постоянно пропуская антифриз по малому контуру. Двигатель при этом не охлаждается.
  2. Открывается лишь частично, из-за чего снижается эффективность охлаждения двигателя.
  3. Не закрывается, постоянно пропуская антифриз по большому контуру (через радиатор). В этом случае двигатель не прогревается до оптимальной рабочей температуры.

Для проверки работоспособности термостата, следует проверить при какой температуре антифриза начинает открываться клапан. Также необходимо проверить максимальный ход клапана. С учетом неразборного и непрозрачного корпуса, невозможно в полной мере протестировать термостат без специального стенда. Но вполне можно провести простейшую проверку работоспособности просто на ощупь.

При исправном термостате бачок снизу радиатора прогревается не сразу после запуска двигателя, а после того, как указатель температуры покажет 80–85 градусов (стрелка прибора остановится в 4 мм от красной зоны шкалы прибора).

Если нижний бачок начинает греться сразу, это говорит о том, что термостат не закрывается. Если даже после прогрева антифриза нижний бачок остается холодным, термостат подклинивает (не открывается).

Недостаточный хот клапана можно определить по тому, что двигатель перегревается (последнее, однако, может иметь другие причины).

При любой неисправности термостата он подлежит замене.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
