Замена прокладок теплообменника opel zafira b 1.6 2009 г.в. своими руками

Распространенные неисправности маслоохладителя и способы их устранения

Стандартный теплообменник системы охлаждения масла на модели Chevrolet Cruze 1,8 i является важнейшим компонентом для корректной работы двигателя. Модификация силового агрегата Z18XER или F18D4 рассчитана на монтаж элемента принудительного снижения температуры лубриканта.

При выходе из строя данного узла возможны последствия в виде перегрева аппарата, образования масляной эмульсии и другие неприятные моменты.

Самой страшной проблемой становится возможность попадания антифриза в полость картера, что приводит к необратимым изменениям состава жидкостей, с последующей дисфункцией смазочных каналов. Простыми словами, эмульсия забивает магистрали, что приводит к масляному голоданию нагруженных узлов.


Попадание масла в антифриз

К распространенным проблемам теплообменника можно отнести такие:

  1. Пробой уплотнительной прокладки на месте крепления к блоку двигателя. Обычно неисправность возникает как результат неправильной затяжки болтов. Неопытный мастер может перетянуть соединения, следственно, прокладка выдавливается, что приводит к разгерметизации. Правильно для затяжки использовать динамометрический ключ. Поломка вызывает подтекание лубриканта или антифриза на поверхности силовой установки. Это легко заметить: появляются мокрые пятна вокруг стыковочного места маслоохладителя.
  2. Выдавливание прокладки, служащей уплотнением между теплообменником и радиатором. Это вызывается резким перепадом давления в системе, неправильной затяжкой или банально низким качеством прокладки. В таком случае симптомом становится появление масла в антифризе или наоборот. Процесс крайне опасен, так как может привести к необратимым изменениям состава жидкостей. Последнее часто происходит при желании сэкономить на расходниках. Владелец может поскупиться на оригинальный комплект резинок, получив гарантию замены масла и антифриза. Способ лечения также кроется в снятии, переборке узла с заменой всех резинок.
  3. Деформация корпуса теплообменника. Самая редкая из возможных проблем. Обычно происходит после сильного перегрева двигателя либо при стабильных перегрузках в течение длительного времени. Этот дефект лечится только полной заменой конструкции, что чревато значительными финансовыми затратами.
  4. Трещина корпуса маслоохладителя. Здесь все просто – сильный перегрев или замерзание мотора зимой. Второй вариант более вероятен, низкокачественная жидкость системы охлаждения провоцирует проблемы и более серьезного характера. Лечится только заменой агрегата новым.

Теплообменник. Можно ли заваривать?

Заваренный теплообменник.

Работаю я с автомобилями Chevrolet и Opel уже очень давно. Данный вопрос постоянно слышу практически от каждого владельца автомобиля. И ответить на данный вопрос могу могу однозначно – заваривать теплообменник НЕЛЬЗЯ. Делать я это ни в коем случае не советую. Почему? Об этом собственно я и написал целую статью.

В первую очередь следует сказать о назначении маслоохладителя в нашем автомобиле.


Принципиальная схема работы маслоохладителя

Даже из названия “теплообменник” понятно, что нужен он для обмена теплом между маслом и антифризом. А если быть точнее – для охлаждения смазывающей жидкости, то-есть масла. Оно в процессе работы достаточно сильно нагревается. Еще кстати ему в этом помогает установленный с завода горячий термостат, который мы кстати успешно меняем на холодный. Как вы знаете масло способно эффективно смазывать трущиеся детали только при определенных температурах. При перегреве масла, оно начинает выгорать и разлагаться, при этом теряя свои смазочные свойства, а это только вершина айсберга, так как от смазки зависит дальнейшее состояния движущихся и трущихся деталей… Это хорошо если у вас залито качественное масло… Но почему же тогда на первых моторах Z16XER нет теплообменника, в отличии от Z18XER или F16D4? А все потому что 16хер немного отличается конструктивно. Именно у первых Z16XER нет форсунок охлаждения поршня (кстати отдельная песня, многие вообще не придают им значения, а ведь они тоже имеют свойства ломаться… про это расскажу в другой раз), а вот у Z18XER и F16D4 они появились. И именно поэтому на новом моторе тепловую энергию необходимо куда-то скидывать. Затем теплообменник в мотор и поставили (всегда было интересно, почему деятели, которые заваривают теплообменник, а еще и всячески рекомендуют это делать, считают себя умнее конструкторов, которые разрабатывали данный мотор?). Соответственно если заварить теплообменник то температура масла значительно повышается. Это сказывается не только на трущихся и движущихся деталях. С ростом температуры масла начинают терять свою эластичность сальники и прокладки, которые в дальнейшем начинают рассыпаться.


Текущий теплообменник

Я где-то в глубине души понимаю тех людей, которые после 5 визитов в различные сервисы с текущим теплообменником не находят решение и в конце концов заваривают его. Просто не хватает уже сил и денег его ремонтировать и есть вроде как альтернативное решение. В таких случаях можно сказать только одно — не те сервисы посещаете. Человек сделавший ремонт теплообменника должен давать на свою работу гарантию, если таковой нет — смело разворачивайтесь и уходите. К примеру на ремонт теплообменника я даю гарантию в 100 000 км. Никаких заварок и прочей ерунды.

Минус данных моторов еще заключается в том, что на них стоит 105 градусный термостат, который просто душит мотор и не дает мотору нормально остыть. Ни для кого не секрет, что необходимо устанавливать 92 градусный термостат, конечно же с сопутствующей прошивкой. Но и это должен делать человек с прямыми руками и свежей головой.

Гарантия на ремонт теплообменника: 100 000км!

Цена работы с запчастями: 10 500р;

Ремонт маслоохладителя (замена прокладок)

Далее ремонтируем снятый теплообменник. Сделать это своими руками просто, не сложнее демонтажа.

  1. Отсоединить все патрубки, идущие к теплообменнику.
  2. Слить антифриз при помощи вентиля РБ.
  3. После извлечения корпус детали очищается жесткой щеткой. Насухо вытирается все масло, охлаждающая жидкость.
  4. Далее нужно заменить основной уплотнитель и фильтр очистки.
  5. Разбирается сам аппарат, внутренности зашкуриваются обычной наждачкой. Все посадочные места обрабатываются для удаления старых жидкостей, прочих загрязнений.
  6. Последним этапом выполняется слив масла из радиатора, система промывается техническим спиртом или его аналогами.
  7. Меняются прокладки


Внешний вид после замены прокладок

Сборка детали и ее последующий монтаж выполняется в обратном порядке.

Ценообразование на замену прокладок теплообменника Astra J

Чаще всего большинство автолюбителей не хотят обращаться за услугами автосервиса. Причина здесь одна – боязнь высокой цены ремонта. Только поэтому некоторые решаются на самостоятельный ремонт своего авто, порой абсолютно не задумываясь, что в этом случае риск заплатить намного больше повышается в разы.

Наш автосервис придерживается упрощенного и прозрачного ценообразования за представляемые клиенту услуги.

После диагностики мастер-приемщик обсуждает с автовладельцем все нюансы предстоящего ремонта с озвучкой цены на выполняемые работы. Одновременно обсуждаются варианты ее уменьшения. Основными пунктами формирования стоимости ремонта являются:

  • объем необходимых работ;
  • марка автомобиля;
  • время выполнения заказа;
  • обеспечение запчастями.

Понятно, что плановый (в порядке общей очереди) заказ будет стоить дешевле в сравнении со срочным. Ремонт с использованием запчастей, представляемых клиентом, также значительно снизит общую стоимость.

Немаловажную роль в ценообразовании играют проводимые акции и наличие скидок. Они способны снизить цену ремонта на несколько десятков процентов.

Внимание!
Запчасти, поставляемые для ремонта клиентом, принимаются только от проверенного производителя

Opel Astra › Logbook › Замена прокладок теплообменника на Z 18 XER

Всем привет!Запись в БЖ посвящена теме, которая коснется многих АСТРАводов у которых есть теплообменник. Заменил полтора месяца назад, все времени не было написать. Данная тема широко освящена на просторах интернета и многими любимого сайта DRIVE2.RU, но я тоже решил внести свою небольшую лепту в общее дело. Может кому и пригодиться, больше тем кто ремонтирует своими руками.Итак, когда менял ремень ГРМ, увидел, что в районе теплообменника немного “сыровато” . Решил не тянуть и заменить прокладочки на теплообменнике, по пути решил заменить масло. Хотя в салоне маслом горелым не пахло (как описывают симптомы), бачок был слегка темноватый, в масло тоже ничего не пошло, но лучше поменять !Список запчастей перечислять не буду, его можно найти, вот ссылка к примеру . Купил масло GM + фильтр + колечко сливной пробки (надо!)

еще приобрел концентрат антифриза

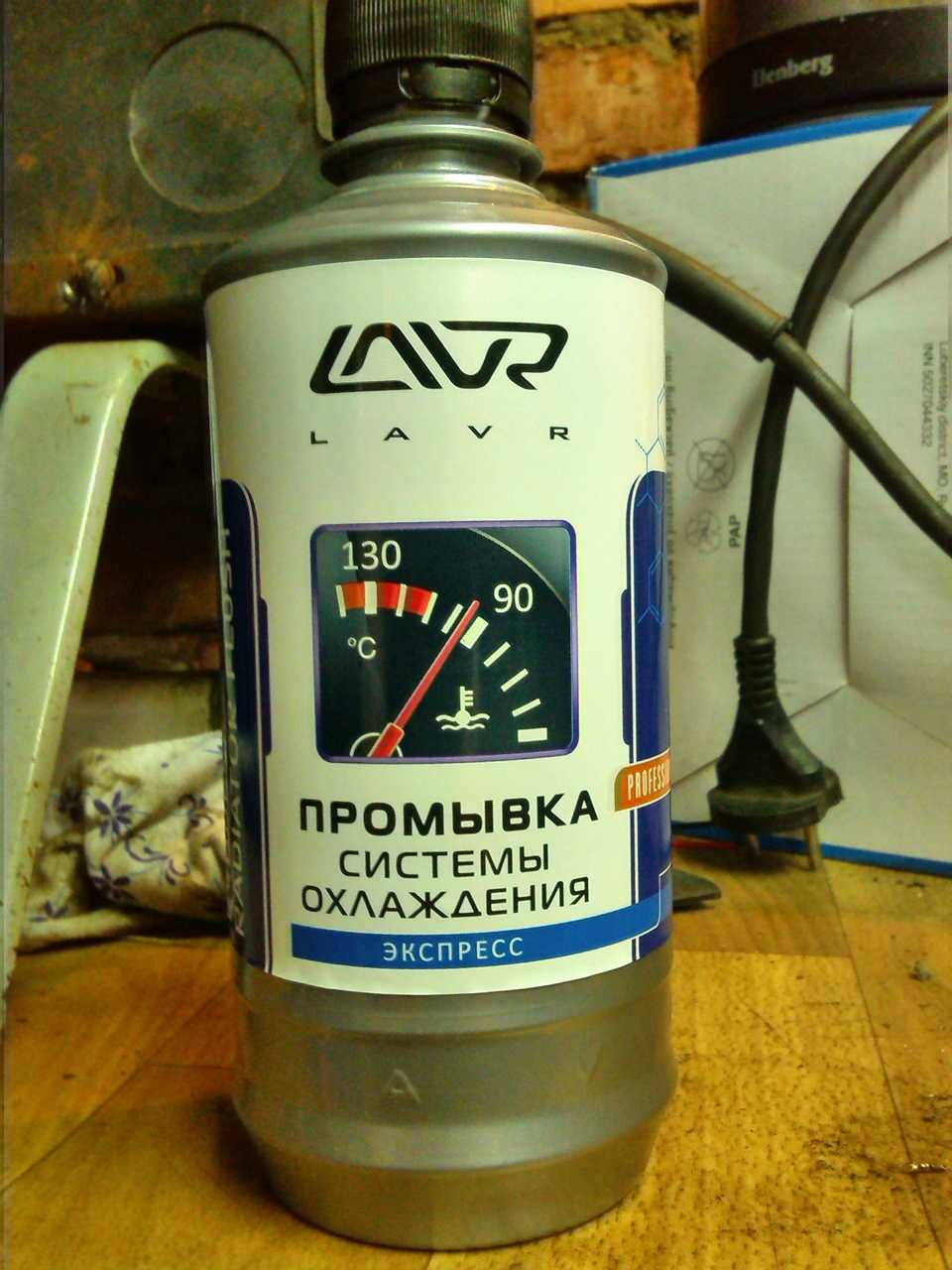

Для разбавления концентрата и промывки системы приобрел дистиллированной воды (четыре канистры по пять литров) и вот такую штуку, что бы промыть систему охлаждения.

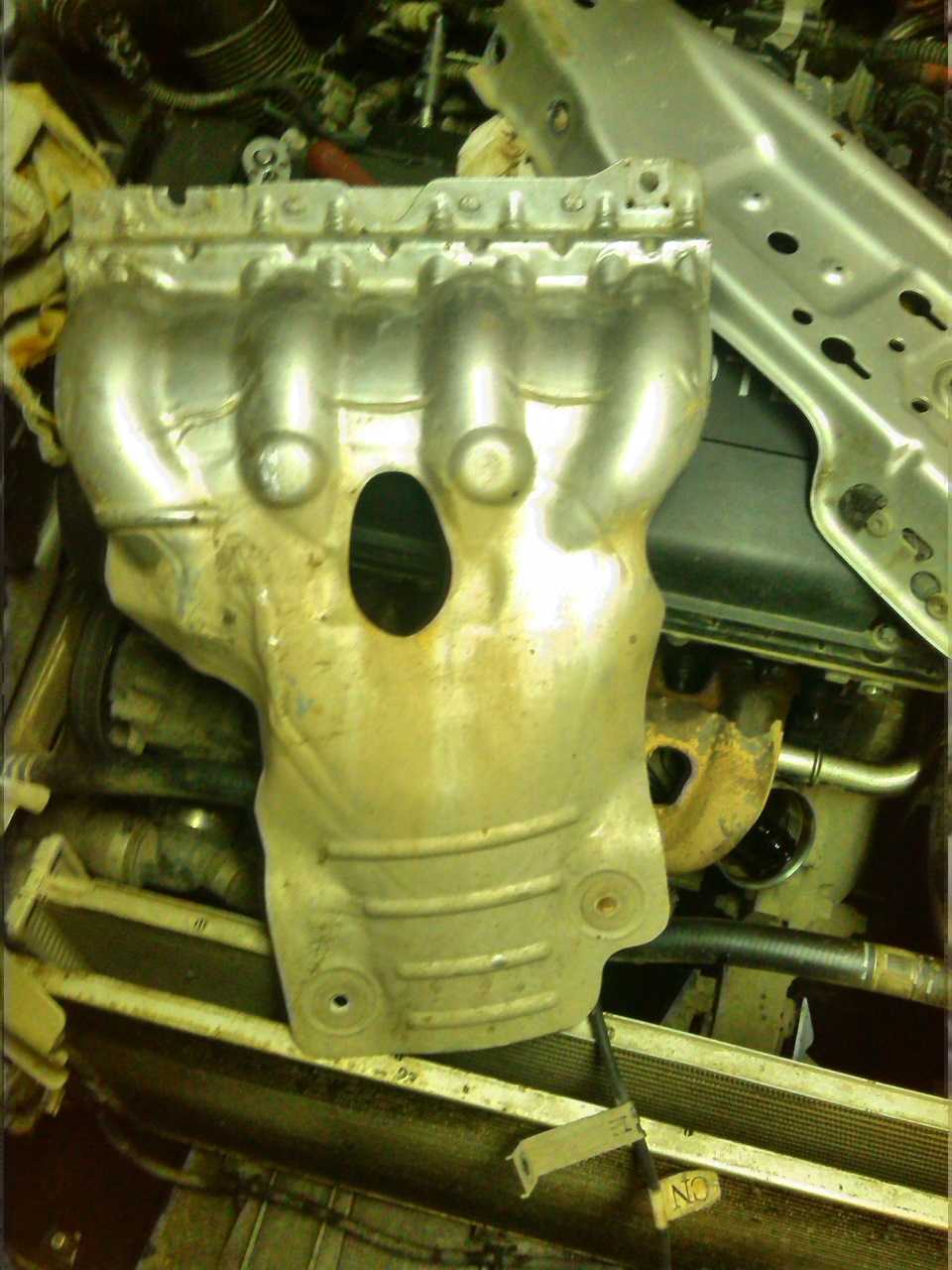

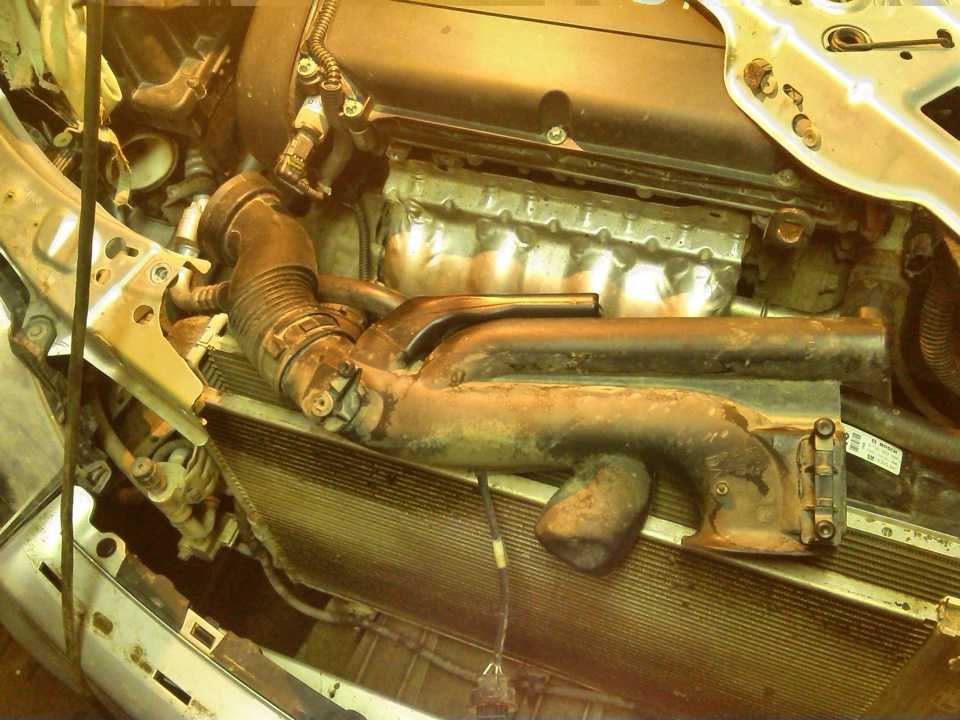

По поводу снятия защитного экрана. Если правильно снимать, то надо ослаблять компрессор климата. Некоторые не ослабляют и “выдирают” с помощью “волшебной матери” и всяких загибов-подгибов и прочей лабуды. Ну так вот, я вынимал как описал выше, лучше так не делать! Снять обводной ремень и ослабить компрессор климата будет гораздо быстрее и проще, чем вы будете “выдирать”, сохраните время, нервы, не сломаете по пути чего нибудь(я ничего не сломал, но нервов и времени …) и при постановке на место, если снимали “по нашему”, отверстия не совпадут должным образом, опять надо выгибать. подгонять. Лучше компрессор климата ослабить!

Не забываем про три гайки внизу, в месте соединения с гофрой. Я брызгал четыре раза с интервалом минут по пять-семь. Потом берем хорошую головку (на 10 кажется) и очень нежно, без рывков “срываем” гайки. Один совет, сначала надо открутить внизу у гофры ! Если начинать откручивать от ГБЦ, то очень большая вероятность что сломаются шпильки внизу, потому что не будет жесткости конструкции при срыве гаек у гофры. Вот так. Потом откручивается легко, можно и так

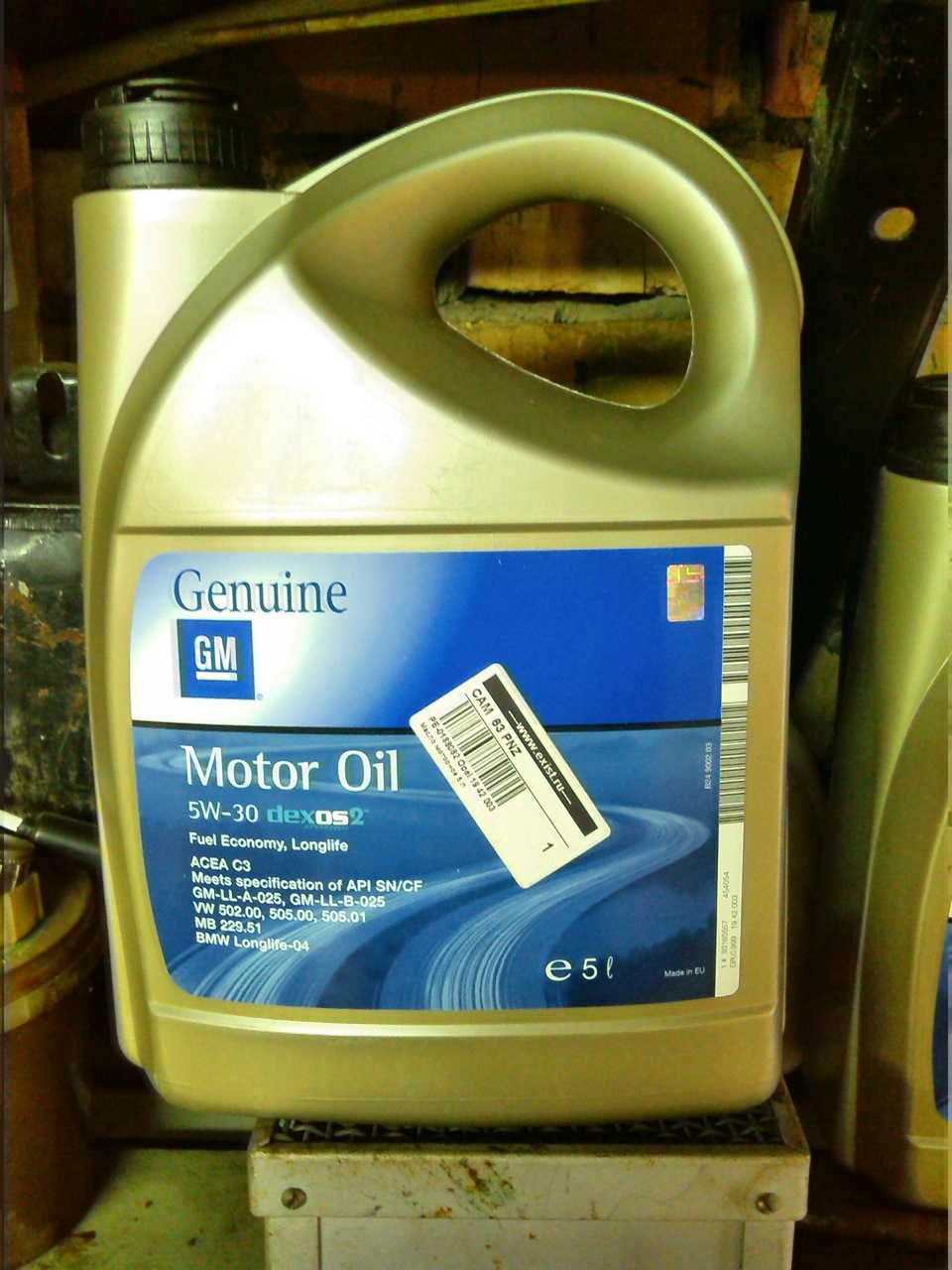

Масло и антифриз

С жидкостями в процессе ремонта возникает больше всего проблем. Когда вы уже будете снимать теплообменник, вам нужно слить антифриз из радиатора – об этом уже было сказано ранее. Дело в том, что если вы этого не сделаете, то тогда он польется прямо на пол и вам придется срочно искать емкость, которую можно было бы подставить под струю. То же самое касается и масла, которое появится, когда вы будете снимать трубку маслощупа. Его будет значительно меньше, чем антифриза, максимум граммов двести, но этого будет более чем достаточно, чтобы испачкать весь пол. Так что заранее приготовьте емкость, в которую масло потечет, чтобы избавить себя от лишних проблем.

Замена прокладок теплообменника от 4500 рублей оригинальные запчасти.

Определяем неисправность – появления запаха горелого масла в салоне автомобиля– следы масла на картере двигателя– потемнение расширительного бачка , появление масляной эмульсии

Последствия – перегрев двигателя– выходу из строя термостата

Решение данного вопроса – Ставим прокладки только оригинал GM – Заливаем антифриз оригинал GM– Все моем и чистим в ультразвуковой ванне

Гарантия – Гарантия на работу 12 мес .– Гарантия на запчасти 6 мес .

Теплообменник двигателя

То, что протекает теплообменник двигателя – это достаточно частая проблема машин модели серии опель астра, зафира, вектра и мокка. Если быть точнее, то неисправность возникает на двигательных системах с объемом 1,6-1,8л, а также на атмосферных и турбированных моторах.

Особенности теплообменника

Первоначально стоит вспомнить, что масляный радиатор на авто особенно важен, чтобы контролировать уровень температуры моторного масла. Стоит заметить, что на это устройство устанавливается теплообменник, который ускоряет прогревание и исключает перегрев в рабочем режиме при тепловом обмене с антифризом.

С течением времени требуется замена прокладки масляного радиатора, что позволит существенно продлить срок службы самого теплообменника и исключить деформацию корпуса, на который он установлен. Есть два варианта повреждения радиаторного корпуса:

Независимо от типа дефекта происходит проникновение моторного масла в систему, отвечающую за охлаждение, а в емкости в виде расширительного бачка образуется эмульсия. Стоит заметить, что на ухудшение состояния теплообменника может повлиять наличие:

  1. Повреждений на гибких вставках в приемной трубе или, другими словами, гофре, следствием чего становится негативное воздействие выхлопных газов на этот элемент;
  2. Превышение периода, по истечении которого должна проводиться замена масла;
  3. Частых и слишком коротких поездок;
  4. Зимнее время года;
  5. Использование службами по обслуживанию дорог антигололедных составов.

Даже если все из вышеперечисленных причины скорейшего выхода из строя теплообменника отсутствуют, то прокладка масляного радиатора или же сам теплообменник должны заменяться регулярно, особенно если машина имеет возраст более 5 лет.

Как устранить проблему

Ремонт теплообменника и его обслуживание – это услуга нашего автосервиса, в котором предлагают только современные методики и качественное обслуживание. Мы знаем все тонкости этого процесса и даже то, что для атмосферной двигательной системы требуется установить прокладки в количестве 12 штук, а на турбовом 19.

Категорически запрещается использовать неоригинальные прокладки или же герметики в качестве их замены. Если в расширительном бачке обнаруживается эмульсия, то требуется немедленное промывание системы охлаждения за счет использования специального очистителя. В крайнем случае, может понадобиться замена расширительного бачка, моторного масла и антифриза.

Как только все выше описанные действия совершены, чтобы осуществить сдачу авто клиенту, проводят полноценное исследование пригодности к эксплуатации термостата, а также мастер проверяет резиновые патрубки, так как особенно в холодное время года они быстро лопаются. Дополнительно диагностируется система, отвечающая за охлаждение, так как повредить ее очень просто и сделать это может и моторное масло, и антифриз.

В целом процесс обслуживания, описанный выше, занимает не более 5 часов. Сейчас проводится акция, по которой можно получить скидку на замену прокладок теплообменника.

Opel Astra Н (Опель Астра H): замена прокладок теплообменника (маслоохладителя) и другие виды ремонта

Описанная ниже неисправность характерна только для автомобилей с дизельной системой питания. Иногда владельцы, в ходе проведения ежедневного технического осмотра, замечают появление маслянистых пятен в расширительном бачке автомобиля, образование эмульсии на поверхности крышки бачка. Это свидетельствует о дефекте уплотнительной прокладки теплообменника.

На начальном этапе поломки утечка незначительная, но с каждой поездкой только увеличивается, что подтверждается повышением маслянистых пятен. В критических фазах водитель замечает повышенную температуру двигателя, которую невозможно снизить, а также низкий уровень моторного масла в поддоне картера.

Самостоятельно устранять поломку нежелательно, так как речь идёт о работоспособности сразу двух систем: масляной и охладительной. Даже самая незначительная погрешность при монтаже приводит к негативным последствиям. Чтобы снизить риск повреждения к минимуму – доверьте это дело профессионалам СТО, вдобавок получите гарантию качества на выполненные работы.

Замена прокладок теплообменника

Течь прокладок теплообменника на двигателях Z16XER и Z18XER, которые устанавливаются на автомобили Opel Astra H и Astra J, Zafira B, Insignia, Сorsa и Mokka – явление довольно распространенное. Достаточно часто проявляется она уже при приближении к 80 000 км пробега. Причиной появления неисправности служит интенсивное высыхание материала прокладок, вызванное повышенной рабочей температурой двигателей (для этих моделей она составляет 105 градусов).

Как определить неисправность

Выявить эту неисправность можно по нескольким признакам:

появлению отчетливого запаха горелого масла в салоне автомобиля

потекам масла на передней стенке и картере двигателя

появлению в расширительном бачке системы охлаждения масляной эмульсии

Возможные последствия

Выход из строя уплотнителей теплообменника может привести к серьезным последствиям:

  • возгоранию автомобиля вследствие воспламенения масла, попадающего на горячую приемную трубу;

  • перегреву двигателя с самыми серьезными последствиями из-за образования на внутренних поверхностях элементов системы охлаждения масляной пленки, ухудшающей теплоотдачу;
  • выходу из строя термостата вследствие попадания масла в охлаждающую жидкость, что также чревато неприятностями и дополнительными расходами на ремонт.

Единственный метод борьбы с течью – замена прокладок теплообменника.

Предложения от компании

  • 55354068 — 1 шт.
  • 25199750 — 1 шт.
  • 55353319 — 1 шт.
  • 24445723 — 1 шт.
  • 55353331 — 1 шт.
  • 55556547 — 1 шт.
  • 55353321 — 1 шт.
  • 55353328 — 2 шт.
  • Прокладки выпускного коллектора и приемной трубы идут индивидуально в зависимости от авто.

Перечень работ наших мастеров в автосервисе включает:

  • замена прокладок под ключ — 9 990 руб. (работы по замене + комплект из 11 прокладок + антифриз);
  • замена прокладок теплообменника — 5000 р.
  • замена расширительного бачка, стоимость — 300 рублей.
  • Поскольку удалить остатки масла, отложившиеся на внутренних поверхностях деталей системы охлаждения сразу не возможно, рекомендуется произвести полную замену охлаждающей жидкости через 1-2 тыс. км пробега после ремонта.

Сбои в работе ремня навесных агрегатов и датчика положения распределительного вала

Силовые агрегаты Opel объемом 1,6 или 1,8 литра, изготовленные в интервале с 2005 по 2008 год, имеют еще одну типовую проблему. При работе мотора в связке с автоматической коробкой передач могут фиксироваться шумы поликлинового ремня. Такая ситуация случается на холодном двигателе. Для решения проблемы требуется поменять шкив на аналогичный узел в комплекте с обгонной муфтой. После 2007 года на большинство силовых агрегатов сразу устанавливались шкивы современного типа.

Датчики положения распределительного вала также могут стать причиной поломки силовых агрегатов Opel. Моторы 1,6 и 1,8 литра в первые годы выпуска комплектовались не самыми надежными распредвалами, которые периодически отказывались запускаться. При диагностике высвечивались соответствующие ошибки. Стандартный зазор между датчиков и выступом серповидного типа не должен превышать 1,9 мм. Если расстояние между элементами больше, сигнал не распознается электронным блоком управления. В таких ситуациях помогает замена распределительного вала на аналогичную деталь. Желательно приобретать узлы, выпущенные после 2008 года.

Мембрану системы вентиляции картерных газов непросто «выковырять». Обычно люди просто меняют целиком клапанную крышку.

Принцип работы теплообменника на Chevrolet и Opel

Как я уже сказал, теплообменник предназначен для отвода избыточного тепла от масла системой охлаждения двигателя. Теплообменник, это узел, расположенный между блоком двигателя и масляным фильтром. Когда масло попадает в радиатор теплообменника, тепло от масла передается охлаждающей жидкости, через стенки радиатора. Далее тепло поглощается системой охлаждения двигателя, а когда антифриз проходит через основной радиатор автомобиля, расположенный перед двигателем за решеткой радиатора, избыточное тепло передается воздуху.


Радиатор теплообменника

Одним из компонентов системы охлаждения масла является сам радиатор маслоохладителя. У масляного радиатора четыре отверстия. Два из них предназначены для подачи горячего и отвода охлаждённого масла, а другие предназначены для охлаждающей жидкости. Для герметичного соединения самого радиатора и корпуса теплообменника используют резиновую прокладку. А вот для герметизации трубок применяют уплотнительные кольца. Если любая из этих прокладок выйдет из строя, либо будет установлена не должным образом, то произойдёт утечка масла или охлаждающей жидкости. Как правило, грамотно установленных прокладок теплообменника хватает более чем на 100 000км пробега. Если течь масла произошла раньше указанного срока, то скорее всего были допущены ошибки при их установке.

Если вы заметили утечку масла или антифриза, то рекомендуем обратиться в наш Техцентр, чтобы мы смогли определить откуда происходит утечка и быстро устранить ее. Длительное игнорирование утечки масла или антифриза может привести к серьёзным последствиям, вплоть до замены двигателя.

Как заменить прокладки теплообменника на Опель Зафира Б 1.6?

  1. Снять тепловую защиту;
  2. Открутить крепление щупа — головка Е12;
  3. Вытянуть щуп;
  4. Выкрутить болт проводки датчика лямбда зонда — гол.Е12;
  5. Снять фишку датчика;
  6. Открутить крепления выпускного коллектора — ш.головка на 10 мм;
  7. Выкрутить крепления катализатора — ш.головка на 12 мм;
  8. Открутить крепления вентилятора радиатора охлаждения — головка Е10;
  9. Отсоединить фишку вентилятора;
  10. Разжать хомут патрубка охлаждения;
  11. Вынуть вентилятор;
  12. Снять выпускной коллектор;
  13. Снять прокладки;
  14. Открутить крепления патрубка охлаждения от термостата — головка Е10;
  15. Снять патрубок;
  16. Отсоединить патрубок от помпы — головка Е 10;
  17. Выкрутить болты крепления теплообменника — головка Е12;
  18. Снять теплообменник с корпусом масляного фильтра;
  19. Снять старые прокладки;
  20. Поставить новые;
  21. Открутить болты крепления теплообменника к корпусу фильтра — головка Е12;
  22. Вынуть старую прокладку;
  23. Зачистить посадочное место — наждачная бумага;
  24. Поставить новые прокладки;
  25. Заменить уплотнительные кольца на патрубках;
  26. Собрать в обратном порядке.

Момент затяжки:

Выпускной коллектор — 22 Nm.

Снимаем тепловую защиту, если таковая установлена. На данном авто ее нет. Откручиваем головкой Е12 крепления масляного щупа и держателя провода датчика лямбда зонда. Вынимаем щуп с посадочного места.

Отсоединяем фишку подачи питания от датчика лямбда зонда.

Шестигранной головкой на 10 мм откручиваем болты крепления выпускного коллектора. Преимущественно это делать на теплый двигатель. Крепления легче поддадутся. Если выкрутились вместе со шпилькой (как у нас), ничего страшного.

Откручиваем три болта крепления катализатора к приемной трубе шестигранной головкой на 12 мм. Преимущественной выполнить замену прокладки катализатора.

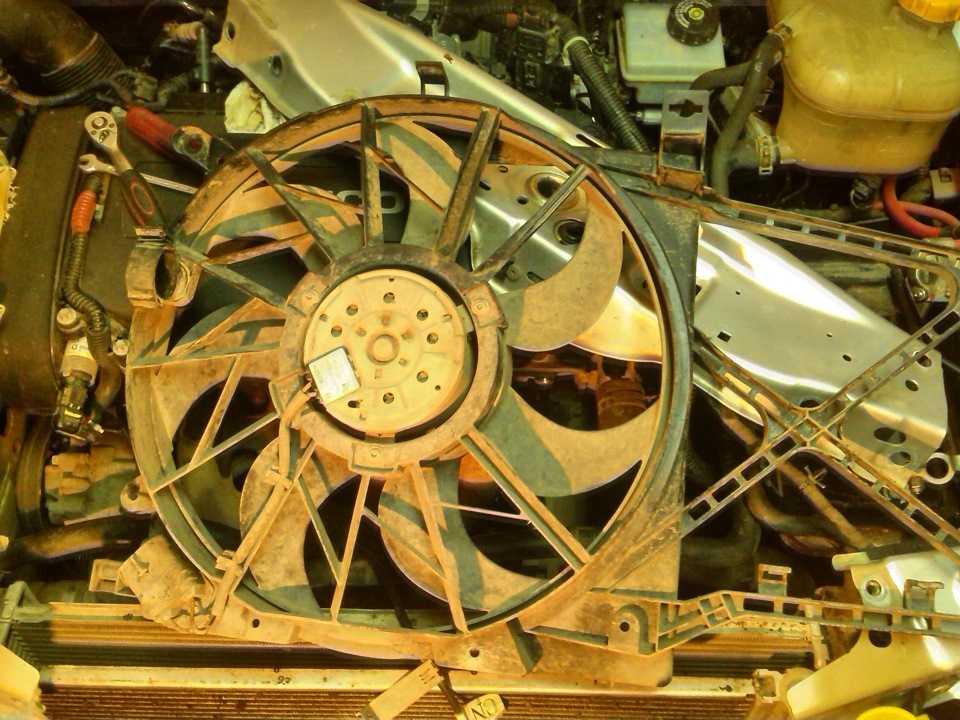

Находим вентилятор охлаждения радиатора. Откручиваем болт крепления головкой Е 10. Вынимаем болт.

Выкручиваем второй крепежный болт вентилятора головкой Е 10. Он находится с другой стороны.

Отсоединяем от вентилятора охлаждения радиатора фишку подачи питания.

Отсоединяем патрубок охлаждения. Для этого отщелкиваем крепление хомута.

Демонтируем вентилятор. В первую очередь вынимаем правый верхний угол и тянем за него, таким образом вытягиваем весь вентилятор.

Снимаем выпускной коллектор с посадочного места.

Снимаем прокладку выпускного коллектора. Сравниваем с новой. Зачищаем посадочное место. Устанавливаем новую прокладку.

Под термостатом находим патрубок охлаждения. Откручиваем 2 болта крепления головкой Е10.

Вынимаем патрубок из креплений. Тянем его в правую сторону.

Откручиваем крепления патрубка к помпе головкой Е 10 и два болта крепления теплообменника к двигателю — головка Е12.

Откручиваем 2 болта крепления теплообменника к блоку двигателя головкой Е 12.

Выкручиваем болт крепления теплообменника к корпусу масляного фильтра. Снимаем теплообменник вместе с корпусом масляного фильтра. Для этого достаточно потянуть его в сторону.

Под теплообменником находятся отработанные прокладки. Снимаем их.

Откручиваем болты крепления теплообменника к корпусу масляного фильтра звездочкой Т30.

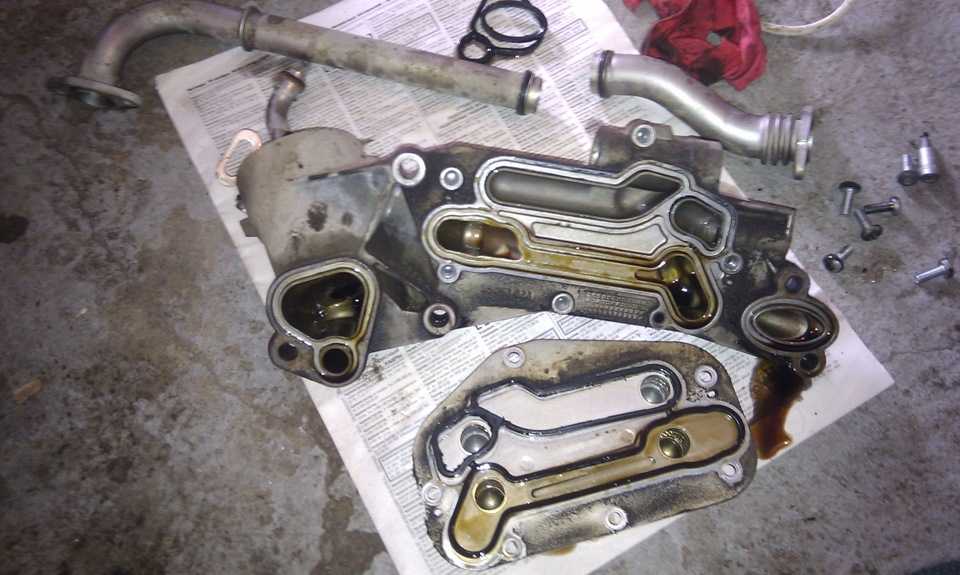

Снимаем теплообменник. Демонтируем старые прокладки.

Зачищаем посадочное место наждачной бумагой. Ставим новые прокладки. Фиксируем болтами крепления теплообменник с корпусом масляного фильтра.

Устанавливаем 2 новые прокладки под корпус масляного фильтра.

Меняем уплотнительное кольцо на коротком патрубке охлаждения.

Меняем уплотнительные кольца на остальных, ранее снятых, патрубках.

Ставим уплотнительное кольцо патрубка, что ведет к помпе.

Меняем уплотнительное кольцо патрубка, что ведет к термостату.

Фиксируем патрубки. Собираем в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена прокладок теплообменника opel zafira b 1.6 2009 г.в. своими руками

Распространенные неисправности маслоохладителя и способы их устранения

Стандартный теплообменник системы охлаждения масла на модели Chevrolet Cruze 1,8 i является важнейшим компонентом для корректной работы двигателя. Модификация силового агрегата Z18XER или F18D4 рассчитана на монтаж элемента принудительного снижения температуры лубриканта.

При выходе из строя данного узла возможны последствия в виде перегрева аппарата, образования масляной эмульсии и другие неприятные моменты.

Самой страшной проблемой становится возможность попадания антифриза в полость картера, что приводит к необратимым изменениям состава жидкостей, с последующей дисфункцией смазочных каналов. Простыми словами, эмульсия забивает магистрали, что приводит к масляному голоданию нагруженных узлов.


Попадание масла в антифриз

К распространенным проблемам теплообменника можно отнести такие:

  1. Пробой уплотнительной прокладки на месте крепления к блоку двигателя. Обычно неисправность возникает как результат неправильной затяжки болтов. Неопытный мастер может перетянуть соединения, следственно, прокладка выдавливается, что приводит к разгерметизации. Правильно для затяжки использовать динамометрический ключ. Поломка вызывает подтекание лубриканта или антифриза на поверхности силовой установки. Это легко заметить: появляются мокрые пятна вокруг стыковочного места маслоохладителя.
  2. Выдавливание прокладки, служащей уплотнением между теплообменником и радиатором. Это вызывается резким перепадом давления в системе, неправильной затяжкой или банально низким качеством прокладки. В таком случае симптомом становится появление масла в антифризе или наоборот. Процесс крайне опасен, так как может привести к необратимым изменениям состава жидкостей. Последнее часто происходит при желании сэкономить на расходниках. Владелец может поскупиться на оригинальный комплект резинок, получив гарантию замены масла и антифриза. Способ лечения также кроется в снятии, переборке узла с заменой всех резинок.
  3. Деформация корпуса теплообменника. Самая редкая из возможных проблем. Обычно происходит после сильного перегрева двигателя либо при стабильных перегрузках в течение длительного времени. Этот дефект лечится только полной заменой конструкции, что чревато значительными финансовыми затратами.
  4. Трещина корпуса маслоохладителя. Здесь все просто – сильный перегрев или замерзание мотора зимой. Второй вариант более вероятен, низкокачественная жидкость системы охлаждения провоцирует проблемы и более серьезного характера. Лечится только заменой агрегата новым.

Теплообменник. Можно ли заваривать?

Заваренный теплообменник.

Работаю я с автомобилями Chevrolet и Opel уже очень давно. Данный вопрос постоянно слышу практически от каждого владельца автомобиля. И ответить на данный вопрос могу могу однозначно – заваривать теплообменник НЕЛЬЗЯ. Делать я это ни в коем случае не советую. Почему? Об этом собственно я и написал целую статью.

В первую очередь следует сказать о назначении маслоохладителя в нашем автомобиле.


Принципиальная схема работы маслоохладителя

Даже из названия “теплообменник” понятно, что нужен он для обмена теплом между маслом и антифризом. А если быть точнее – для охлаждения смазывающей жидкости, то-есть масла. Оно в процессе работы достаточно сильно нагревается. Еще кстати ему в этом помогает установленный с завода горячий термостат, который мы кстати успешно меняем на холодный. Как вы знаете масло способно эффективно смазывать трущиеся детали только при определенных температурах. При перегреве масла, оно начинает выгорать и разлагаться, при этом теряя свои смазочные свойства, а это только вершина айсберга, так как от смазки зависит дальнейшее состояния движущихся и трущихся деталей… Это хорошо если у вас залито качественное масло… Но почему же тогда на первых моторах Z16XER нет теплообменника, в отличии от Z18XER или F16D4? А все потому что 16хер немного отличается конструктивно. Именно у первых Z16XER нет форсунок охлаждения поршня (кстати отдельная песня, многие вообще не придают им значения, а ведь они тоже имеют свойства ломаться… про это расскажу в другой раз), а вот у Z18XER и F16D4 они появились. И именно поэтому на новом моторе тепловую энергию необходимо куда-то скидывать. Затем теплообменник в мотор и поставили (всегда было интересно, почему деятели, которые заваривают теплообменник, а еще и всячески рекомендуют это делать, считают себя умнее конструкторов, которые разрабатывали данный мотор?). Соответственно если заварить теплообменник то температура масла значительно повышается. Это сказывается не только на трущихся и движущихся деталях. С ростом температуры масла начинают терять свою эластичность сальники и прокладки, которые в дальнейшем начинают рассыпаться.


Текущий теплообменник

Я где-то в глубине души понимаю тех людей, которые после 5 визитов в различные сервисы с текущим теплообменником не находят решение и в конце концов заваривают его. Просто не хватает уже сил и денег его ремонтировать и есть вроде как альтернативное решение. В таких случаях можно сказать только одно — не те сервисы посещаете. Человек сделавший ремонт теплообменника должен давать на свою работу гарантию, если таковой нет — смело разворачивайтесь и уходите. К примеру на ремонт теплообменника я даю гарантию в 100 000 км. Никаких заварок и прочей ерунды.

Минус данных моторов еще заключается в том, что на них стоит 105 градусный термостат, который просто душит мотор и не дает мотору нормально остыть. Ни для кого не секрет, что необходимо устанавливать 92 градусный термостат, конечно же с сопутствующей прошивкой. Но и это должен делать человек с прямыми руками и свежей головой.

Гарантия на ремонт теплообменника: 100 000км!

Цена работы с запчастями: 10 500р;

Ремонт маслоохладителя (замена прокладок)

Далее ремонтируем снятый теплообменник. Сделать это своими руками просто, не сложнее демонтажа.

  1. Отсоединить все патрубки, идущие к теплообменнику.
  2. Слить антифриз при помощи вентиля РБ.
  3. После извлечения корпус детали очищается жесткой щеткой. Насухо вытирается все масло, охлаждающая жидкость.
  4. Далее нужно заменить основной уплотнитель и фильтр очистки.
  5. Разбирается сам аппарат, внутренности зашкуриваются обычной наждачкой. Все посадочные места обрабатываются для удаления старых жидкостей, прочих загрязнений.
  6. Последним этапом выполняется слив масла из радиатора, система промывается техническим спиртом или его аналогами.
  7. Меняются прокладки


Внешний вид после замены прокладок

Сборка детали и ее последующий монтаж выполняется в обратном порядке.

Ценообразование на замену прокладок теплообменника Astra J

Чаще всего большинство автолюбителей не хотят обращаться за услугами автосервиса. Причина здесь одна – боязнь высокой цены ремонта. Только поэтому некоторые решаются на самостоятельный ремонт своего авто, порой абсолютно не задумываясь, что в этом случае риск заплатить намного больше повышается в разы.

Наш автосервис придерживается упрощенного и прозрачного ценообразования за представляемые клиенту услуги.

После диагностики мастер-приемщик обсуждает с автовладельцем все нюансы предстоящего ремонта с озвучкой цены на выполняемые работы. Одновременно обсуждаются варианты ее уменьшения. Основными пунктами формирования стоимости ремонта являются:

  • объем необходимых работ;
  • марка автомобиля;
  • время выполнения заказа;
  • обеспечение запчастями.

Понятно, что плановый (в порядке общей очереди) заказ будет стоить дешевле в сравнении со срочным. Ремонт с использованием запчастей, представляемых клиентом, также значительно снизит общую стоимость.

Немаловажную роль в ценообразовании играют проводимые акции и наличие скидок. Они способны снизить цену ремонта на несколько десятков процентов.

Внимание!
Запчасти, поставляемые для ремонта клиентом, принимаются только от проверенного производителя

Opel Astra › Logbook › Замена прокладок теплообменника на Z 18 XER

Всем привет!Запись в БЖ посвящена теме, которая коснется многих АСТРАводов у которых есть теплообменник. Заменил полтора месяца назад, все времени не было написать. Данная тема широко освящена на просторах интернета и многими любимого сайта DRIVE2.RU, но я тоже решил внести свою небольшую лепту в общее дело. Может кому и пригодиться, больше тем кто ремонтирует своими руками.Итак, когда менял ремень ГРМ, увидел, что в районе теплообменника немного “сыровато” . Решил не тянуть и заменить прокладочки на теплообменнике, по пути решил заменить масло. Хотя в салоне маслом горелым не пахло (как описывают симптомы), бачок был слегка темноватый, в масло тоже ничего не пошло, но лучше поменять !Список запчастей перечислять не буду, его можно найти, вот ссылка к примеру . Купил масло GM + фильтр + колечко сливной пробки (надо!)

еще приобрел концентрат антифриза

Для разбавления концентрата и промывки системы приобрел дистиллированной воды (четыре канистры по пять литров) и вот такую штуку, что бы промыть систему охлаждения.

По поводу снятия защитного экрана. Если правильно снимать, то надо ослаблять компрессор климата. Некоторые не ослабляют и “выдирают” с помощью “волшебной матери” и всяких загибов-подгибов и прочей лабуды. Ну так вот, я вынимал как описал выше, лучше так не делать! Снять обводной ремень и ослабить компрессор климата будет гораздо быстрее и проще, чем вы будете “выдирать”, сохраните время, нервы, не сломаете по пути чего нибудь(я ничего не сломал, но нервов и времени …) и при постановке на место, если снимали “по нашему”, отверстия не совпадут должным образом, опять надо выгибать. подгонять. Лучше компрессор климата ослабить!

Не забываем про три гайки внизу, в месте соединения с гофрой. Я брызгал четыре раза с интервалом минут по пять-семь. Потом берем хорошую головку (на 10 кажется) и очень нежно, без рывков “срываем” гайки. Один совет, сначала надо открутить внизу у гофры ! Если начинать откручивать от ГБЦ, то очень большая вероятность что сломаются шпильки внизу, потому что не будет жесткости конструкции при срыве гаек у гофры. Вот так. Потом откручивается легко, можно и так

Масло и антифриз

С жидкостями в процессе ремонта возникает больше всего проблем. Когда вы уже будете снимать теплообменник, вам нужно слить антифриз из радиатора – об этом уже было сказано ранее. Дело в том, что если вы этого не сделаете, то тогда он польется прямо на пол и вам придется срочно искать емкость, которую можно было бы подставить под струю. То же самое касается и масла, которое появится, когда вы будете снимать трубку маслощупа. Его будет значительно меньше, чем антифриза, максимум граммов двести, но этого будет более чем достаточно, чтобы испачкать весь пол. Так что заранее приготовьте емкость, в которую масло потечет, чтобы избавить себя от лишних проблем.

Замена прокладок теплообменника от 4500 рублей оригинальные запчасти.

Определяем неисправность – появления запаха горелого масла в салоне автомобиля– следы масла на картере двигателя– потемнение расширительного бачка , появление масляной эмульсии

Последствия – перегрев двигателя– выходу из строя термостата

Решение данного вопроса – Ставим прокладки только оригинал GM – Заливаем антифриз оригинал GM– Все моем и чистим в ультразвуковой ванне

Гарантия – Гарантия на работу 12 мес .– Гарантия на запчасти 6 мес .

Теплообменник двигателя

То, что протекает теплообменник двигателя – это достаточно частая проблема машин модели серии опель астра, зафира, вектра и мокка. Если быть точнее, то неисправность возникает на двигательных системах с объемом 1,6-1,8л, а также на атмосферных и турбированных моторах.

Особенности теплообменника

Первоначально стоит вспомнить, что масляный радиатор на авто особенно важен, чтобы контролировать уровень температуры моторного масла. Стоит заметить, что на это устройство устанавливается теплообменник, который ускоряет прогревание и исключает перегрев в рабочем режиме при тепловом обмене с антифризом.

С течением времени требуется замена прокладки масляного радиатора, что позволит существенно продлить срок службы самого теплообменника и исключить деформацию корпуса, на который он установлен. Есть два варианта повреждения радиаторного корпуса:

Независимо от типа дефекта происходит проникновение моторного масла в систему, отвечающую за охлаждение, а в емкости в виде расширительного бачка образуется эмульсия. Стоит заметить, что на ухудшение состояния теплообменника может повлиять наличие:

  1. Повреждений на гибких вставках в приемной трубе или, другими словами, гофре, следствием чего становится негативное воздействие выхлопных газов на этот элемент;
  2. Превышение периода, по истечении которого должна проводиться замена масла;
  3. Частых и слишком коротких поездок;
  4. Зимнее время года;
  5. Использование службами по обслуживанию дорог антигололедных составов.

Даже если все из вышеперечисленных причины скорейшего выхода из строя теплообменника отсутствуют, то прокладка масляного радиатора или же сам теплообменник должны заменяться регулярно, особенно если машина имеет возраст более 5 лет.

Как устранить проблему

Ремонт теплообменника и его обслуживание – это услуга нашего автосервиса, в котором предлагают только современные методики и качественное обслуживание. Мы знаем все тонкости этого процесса и даже то, что для атмосферной двигательной системы требуется установить прокладки в количестве 12 штук, а на турбовом 19.

Категорически запрещается использовать неоригинальные прокладки или же герметики в качестве их замены. Если в расширительном бачке обнаруживается эмульсия, то требуется немедленное промывание системы охлаждения за счет использования специального очистителя. В крайнем случае, может понадобиться замена расширительного бачка, моторного масла и антифриза.

Как только все выше описанные действия совершены, чтобы осуществить сдачу авто клиенту, проводят полноценное исследование пригодности к эксплуатации термостата, а также мастер проверяет резиновые патрубки, так как особенно в холодное время года они быстро лопаются. Дополнительно диагностируется система, отвечающая за охлаждение, так как повредить ее очень просто и сделать это может и моторное масло, и антифриз.

В целом процесс обслуживания, описанный выше, занимает не более 5 часов. Сейчас проводится акция, по которой можно получить скидку на замену прокладок теплообменника.

Opel Astra Н (Опель Астра H): замена прокладок теплообменника (маслоохладителя) и другие виды ремонта

Описанная ниже неисправность характерна только для автомобилей с дизельной системой питания. Иногда владельцы, в ходе проведения ежедневного технического осмотра, замечают появление маслянистых пятен в расширительном бачке автомобиля, образование эмульсии на поверхности крышки бачка. Это свидетельствует о дефекте уплотнительной прокладки теплообменника.

На начальном этапе поломки утечка незначительная, но с каждой поездкой только увеличивается, что подтверждается повышением маслянистых пятен. В критических фазах водитель замечает повышенную температуру двигателя, которую невозможно снизить, а также низкий уровень моторного масла в поддоне картера.

Самостоятельно устранять поломку нежелательно, так как речь идёт о работоспособности сразу двух систем: масляной и охладительной. Даже самая незначительная погрешность при монтаже приводит к негативным последствиям. Чтобы снизить риск повреждения к минимуму – доверьте это дело профессионалам СТО, вдобавок получите гарантию качества на выполненные работы.

Замена прокладок теплообменника

Течь прокладок теплообменника на двигателях Z16XER и Z18XER, которые устанавливаются на автомобили Opel Astra H и Astra J, Zafira B, Insignia, Сorsa и Mokka – явление довольно распространенное. Достаточно часто проявляется она уже при приближении к 80 000 км пробега. Причиной появления неисправности служит интенсивное высыхание материала прокладок, вызванное повышенной рабочей температурой двигателей (для этих моделей она составляет 105 градусов).

Как определить неисправность

Выявить эту неисправность можно по нескольким признакам:

появлению отчетливого запаха горелого масла в салоне автомобиля

потекам масла на передней стенке и картере двигателя

появлению в расширительном бачке системы охлаждения масляной эмульсии

Возможные последствия

Выход из строя уплотнителей теплообменника может привести к серьезным последствиям:

  • возгоранию автомобиля вследствие воспламенения масла, попадающего на горячую приемную трубу;

  • перегреву двигателя с самыми серьезными последствиями из-за образования на внутренних поверхностях элементов системы охлаждения масляной пленки, ухудшающей теплоотдачу;
  • выходу из строя термостата вследствие попадания масла в охлаждающую жидкость, что также чревато неприятностями и дополнительными расходами на ремонт.

Единственный метод борьбы с течью – замена прокладок теплообменника.

Предложения от компании

  • 55354068 — 1 шт.
  • 25199750 — 1 шт.
  • 55353319 — 1 шт.
  • 24445723 — 1 шт.
  • 55353331 — 1 шт.
  • 55556547 — 1 шт.
  • 55353321 — 1 шт.
  • 55353328 — 2 шт.
  • Прокладки выпускного коллектора и приемной трубы идут индивидуально в зависимости от авто.

Перечень работ наших мастеров в автосервисе включает:

  • замена прокладок под ключ — 9 990 руб. (работы по замене + комплект из 11 прокладок + антифриз);
  • замена прокладок теплообменника — 5000 р.
  • замена расширительного бачка, стоимость — 300 рублей.
  • Поскольку удалить остатки масла, отложившиеся на внутренних поверхностях деталей системы охлаждения сразу не возможно, рекомендуется произвести полную замену охлаждающей жидкости через 1-2 тыс. км пробега после ремонта.

Сбои в работе ремня навесных агрегатов и датчика положения распределительного вала

Силовые агрегаты Opel объемом 1,6 или 1,8 литра, изготовленные в интервале с 2005 по 2008 год, имеют еще одну типовую проблему. При работе мотора в связке с автоматической коробкой передач могут фиксироваться шумы поликлинового ремня. Такая ситуация случается на холодном двигателе. Для решения проблемы требуется поменять шкив на аналогичный узел в комплекте с обгонной муфтой. После 2007 года на большинство силовых агрегатов сразу устанавливались шкивы современного типа.

Датчики положения распределительного вала также могут стать причиной поломки силовых агрегатов Opel. Моторы 1,6 и 1,8 литра в первые годы выпуска комплектовались не самыми надежными распредвалами, которые периодически отказывались запускаться. При диагностике высвечивались соответствующие ошибки. Стандартный зазор между датчиков и выступом серповидного типа не должен превышать 1,9 мм. Если расстояние между элементами больше, сигнал не распознается электронным блоком управления. В таких ситуациях помогает замена распределительного вала на аналогичную деталь. Желательно приобретать узлы, выпущенные после 2008 года.

Мембрану системы вентиляции картерных газов непросто «выковырять». Обычно люди просто меняют целиком клапанную крышку.

Принцип работы теплообменника на Chevrolet и Opel

Как я уже сказал, теплообменник предназначен для отвода избыточного тепла от масла системой охлаждения двигателя. Теплообменник, это узел, расположенный между блоком двигателя и масляным фильтром. Когда масло попадает в радиатор теплообменника, тепло от масла передается охлаждающей жидкости, через стенки радиатора. Далее тепло поглощается системой охлаждения двигателя, а когда антифриз проходит через основной радиатор автомобиля, расположенный перед двигателем за решеткой радиатора, избыточное тепло передается воздуху.


Радиатор теплообменника

Одним из компонентов системы охлаждения масла является сам радиатор маслоохладителя. У масляного радиатора четыре отверстия. Два из них предназначены для подачи горячего и отвода охлаждённого масла, а другие предназначены для охлаждающей жидкости. Для герметичного соединения самого радиатора и корпуса теплообменника используют резиновую прокладку. А вот для герметизации трубок применяют уплотнительные кольца. Если любая из этих прокладок выйдет из строя, либо будет установлена не должным образом, то произойдёт утечка масла или охлаждающей жидкости. Как правило, грамотно установленных прокладок теплообменника хватает более чем на 100 000км пробега. Если течь масла произошла раньше указанного срока, то скорее всего были допущены ошибки при их установке.

Если вы заметили утечку масла или антифриза, то рекомендуем обратиться в наш Техцентр, чтобы мы смогли определить откуда происходит утечка и быстро устранить ее. Длительное игнорирование утечки масла или антифриза может привести к серьёзным последствиям, вплоть до замены двигателя.

Как заменить прокладки теплообменника на Опель Зафира Б 1.6?

  1. Снять тепловую защиту;
  2. Открутить крепление щупа — головка Е12;
  3. Вытянуть щуп;
  4. Выкрутить болт проводки датчика лямбда зонда — гол.Е12;
  5. Снять фишку датчика;
  6. Открутить крепления выпускного коллектора — ш.головка на 10 мм;
  7. Выкрутить крепления катализатора — ш.головка на 12 мм;
  8. Открутить крепления вентилятора радиатора охлаждения — головка Е10;
  9. Отсоединить фишку вентилятора;
  10. Разжать хомут патрубка охлаждения;
  11. Вынуть вентилятор;
  12. Снять выпускной коллектор;
  13. Снять прокладки;
  14. Открутить крепления патрубка охлаждения от термостата — головка Е10;
  15. Снять патрубок;
  16. Отсоединить патрубок от помпы — головка Е 10;
  17. Выкрутить болты крепления теплообменника — головка Е12;
  18. Снять теплообменник с корпусом масляного фильтра;
  19. Снять старые прокладки;
  20. Поставить новые;
  21. Открутить болты крепления теплообменника к корпусу фильтра — головка Е12;
  22. Вынуть старую прокладку;
  23. Зачистить посадочное место — наждачная бумага;
  24. Поставить новые прокладки;
  25. Заменить уплотнительные кольца на патрубках;
  26. Собрать в обратном порядке.

Момент затяжки:

Выпускной коллектор — 22 Nm.

Снимаем тепловую защиту, если таковая установлена. На данном авто ее нет. Откручиваем головкой Е12 крепления масляного щупа и держателя провода датчика лямбда зонда. Вынимаем щуп с посадочного места.

Отсоединяем фишку подачи питания от датчика лямбда зонда.

Шестигранной головкой на 10 мм откручиваем болты крепления выпускного коллектора. Преимущественно это делать на теплый двигатель. Крепления легче поддадутся. Если выкрутились вместе со шпилькой (как у нас), ничего страшного.

Откручиваем три болта крепления катализатора к приемной трубе шестигранной головкой на 12 мм. Преимущественной выполнить замену прокладки катализатора.

Находим вентилятор охлаждения радиатора. Откручиваем болт крепления головкой Е 10. Вынимаем болт.

Выкручиваем второй крепежный болт вентилятора головкой Е 10. Он находится с другой стороны.

Отсоединяем от вентилятора охлаждения радиатора фишку подачи питания.

Отсоединяем патрубок охлаждения. Для этого отщелкиваем крепление хомута.

Демонтируем вентилятор. В первую очередь вынимаем правый верхний угол и тянем за него, таким образом вытягиваем весь вентилятор.

Снимаем выпускной коллектор с посадочного места.

Снимаем прокладку выпускного коллектора. Сравниваем с новой. Зачищаем посадочное место. Устанавливаем новую прокладку.

Под термостатом находим патрубок охлаждения. Откручиваем 2 болта крепления головкой Е10.

Вынимаем патрубок из креплений. Тянем его в правую сторону.

Откручиваем крепления патрубка к помпе головкой Е 10 и два болта крепления теплообменника к двигателю — головка Е12.

Откручиваем 2 болта крепления теплообменника к блоку двигателя головкой Е 12.

Выкручиваем болт крепления теплообменника к корпусу масляного фильтра. Снимаем теплообменник вместе с корпусом масляного фильтра. Для этого достаточно потянуть его в сторону.

Под теплообменником находятся отработанные прокладки. Снимаем их.

Откручиваем болты крепления теплообменника к корпусу масляного фильтра звездочкой Т30.

Снимаем теплообменник. Демонтируем старые прокладки.

Зачищаем посадочное место наждачной бумагой. Ставим новые прокладки. Фиксируем болтами крепления теплообменник с корпусом масляного фильтра.

Устанавливаем 2 новые прокладки под корпус масляного фильтра.

Меняем уплотнительное кольцо на коротком патрубке охлаждения.

Меняем уплотнительные кольца на остальных, ранее снятых, патрубках.

Ставим уплотнительное кольцо патрубка, что ведет к помпе.

Меняем уплотнительное кольцо патрубка, что ведет к термостату.

Фиксируем патрубки. Собираем в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
