Устройство рулевой рейки ваз 2109 и ее ремонт

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Рассмотрим схему рейки и варианты ремонта

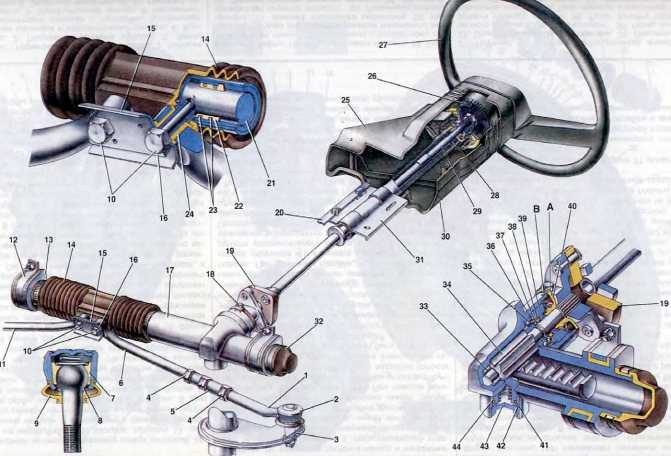

Схема устройства рейки рулевой ваз 2109

Существует три способа ремонта:

  • Полная замена рейки (если возиться особо некогда и устраивает цена, либо механизм не пригоден для ремонта)
  • Замена деталей из ремонтного комплекта (тут придется повозиться, снять механизм, разобрать и собрать)
  • Альтернативный ремонту и самый быстрый способ — подтягивание гайки на рулевой рейке с помощью специального ключа

Такой способ дает положительный эффект (только не всегда и не на долго), но может иметь плохие последствия. Например, если затянуть гайку слишком сильно, тогда повысится усилие необходимое для вращения рулевой баранки, что усложняет управление машиной.Более тяжелые последствия, это заклинивания руля во время движения машины, потерять управление да еще на скорости чрезвычайно опасно для вас и окружающих

Нужные материалы и инструменты

Замена рулевой рейки ваз 21093 – 2199 требует наличия необходимых материалов:

  • Аэрозоль «Мовиль»
  • Чистая ветошь
  • Пластиковые хомуты длиной 200 и шириной 4миллиметра (три штуки)
  • Смазка проникающая WD-40 («жидкий ключ») чтобы открутить заржавевшие и закисшие соединения
  • Литр Уайт — спирита
  • Смазка для подшипников типа ФЕОЛ либо нечто подобное

Также для ремонта потребуются следующие запчасти:

  • Сайлентблоки(см.Замена сайлентблоков Ваз: делаем самостоятельно)
  • Чехол рейки
  • Наконечники
  • Специальный набор (ремкомплект) для ремонта

Ремкомплект для ремонта рулевого механизма ваз 2109

Замена рулевой рейки на ваз 21093 – 2109 потребует наличия следующего инструмента:

  • Съемник наконечников
  • Молоток
  • Головки торцевые
  • Специальный ключ для рейки, (он надевается на нажимную гайку и имеет внутренний восьмигранник)
  • Удлинитель ключа с трещоткой
  • Специальный ключ для откручивания гайки подшипника, (восьмигранный стержень на «24» с углублением)
  • Щетка по металлу
  • Узкая кисточка

Последовательность замены и ремонта

Чтобы быстро и без проблем заменить рейку выполните порядок действий, как гласит инструкция:

  • Закатываем авто на яму (смотровую канаву)
  • Поставляем упоры под задние колеса, затягиваем ручник (стояночный тормоз), блокируем руль
  • Отсоединяем питание, для этого снимаем обе клеммы с аккумулятора
  • Ставим машину на домкрат и снимаем передние колеса, ( при этом желательно поставить автомобиль на опоры (подпорки в виде деревянных брусков).
  • Откручиваем гайки наконечников, и вытаскиваем пальцы из рычагов
  • В таком случае вам непременно понадобится съемник для пальцев – прикладываем его, закручиваем винт до упора и ударяем по рычагу молотком, придерживаем ключом винт съёмника

Прикладываем съёмник пальцев и закручиваем его винт до упора

Теперь, когда обе тяги свободны, откручиваем гайки хомутов (на фото внизу гайка указана стрелкой)

Откручиваем гайки, крепящие хомуты

  • Внутри салона у самого пола открутите болт на рулевом валу
  • Затем потяните рейку на себя покачивающим движением
  • Хвостовик шестерни часто отсоединяется от вала не сразу, придется повозиться
  • Отсоединив рейку, вытаскиваем агрегат через правую дыру со стороны колеса

Как продлить жизнь управляющий рейке

Дадим только три совета:

  1. Относитесь к машине очень заботливо, чаще подвергайте осмотрам принципиальные узлы, посещайте диагностические центры.
  2. Найдя мельчайший стук в рейке, немедля отчаливайте в автосервис, лучше на эвакуаторе.
  3. Воспримите осторожный стиль езды как подабающее: не подвергайте рулевое высочайшим нагрузкам, не работайте рулем резко безо всяких обстоятельств.

Не перегружайте машину грузами и пассажирами. Опасайтесь оживленной езды по разбитым дорогам.

Итак, с всераспространенными причинами стука в управляющий рейке мы разобрались, профилактические меры обозначили.

Читайте по теме: Ремонт управляющий рейки ВАЗ 2110 своими руками.

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Рулевая реечка может быть отрегулирована двумя способами.

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

  • Ослабли крепления рулевой рейки;
  • Износилась сама рейка или ее шестерни;
  • Зацепление пары не отрегулировано должным образом;
  • Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

  • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
  • восьмигранник 17 мм;
  • выжимной съёмник шаровой опоры;
  • съёмник для шарикового подшипника;
  • ключ для снятия игольчатого подшипника;
  • острогубцы для снятия стопорного кольца подшипника;
  • слесарные тиски;
  • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

  1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
  2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
  3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
  4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
  5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
  6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
  7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
  8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности Особенности
Увеличивается свободный ход руля Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла

Схема узла

Как заменить рулевую рейку — технология снятия и установки рулевой рейки

Здравствуйте, уважаемые автолюбители! В каких случаях необходима замена рулевой рейки?

У некоторых неискушенных в автомобильной науке водителей может возникать вопрос: зачем требуется замена рулевой рейки, насколько сложна эта операция и возможно ли ее выполнение в любительских условиях? Попробуем разобраться с этими вопросами.

Механизм рулевого управления является одной из наиболее важных составляющих устройства автомобиля, отвечающих не просто за выполнение функции изменения направления перемещения автомобиля, но и за безопасность, а порой и жизнь самого водителя, едущих с ним пассажиров и других людей, причастных к дорожному движению.

Объясняется это тем, что корректное маневрирование автомашины позволяет избежать столкновений с внезапно появляющимися на проезжей части препятствиями, обеспечить безусловный и полный контроль за направлением поворота автомобиля.

Таким образом, нет необходимости доказывать, что техническое состояние деталей, составляющих рулевое управление, должно находиться всегда в полностью исправном состоянии.

Если при выполнении очередного технического осмотра мастер говорит, что в рулевом управлении имеется люфт руля, выходящий за пределы допуска, то необходимо выяснить источник его возникновения и срочно устранить.

Вероятнее всего такой люфт появляется в тягах и наконечниках. Если это не так, то, вероятнее всего необходима замена рулевой рейки на новую, желательно – фирменную.

Как заменить рулевую рейку своими руками?

Естественно, у водителя появляется проблема, а как снять рулевую рейку на конкретном автомобиле?

Процедуру снятия этой детали на конкретном автомобиле рекомендуется начать с ознакомления с сервисной документацией (мануал), в которой обычно описана эта операция и как ее необходимо выполнять.

Но, если же нужной документации найти не получилось, то можно воспользоваться несколькими простыми, но иногда весьма эффективным действиями:

  • Выяснить, какой тип рулевой рейки применен на данном автомобиле: электроусилитель, гидроусилитель или простой реечный механизм.
  • В случае, если установлен простой реечный механизм, необходимо: освободить крепления рулевых наконечников; ослабить болты крепления механизма к кузову автомобиля; снять карданное зацепление, оно может быть высвобождено через левую или правую сторону.
  • В случае, если установлена рулевая рейка с гидроусилителем необходимо предварительно: высвободить трубки высокого давления; слить рабочую жидкость ГУР в свободную чистую емкость.
  • Для варианта системы, имеющей гидроэлектроусилитель, который крепится непосредственно к рулевой рейке, необходимо иметь ввиду, что снятие рулевой рейки существенно усложняется.

Для ее снятия может потребоваться демонтаж подрамника автомобиля, что является довольно сложной операцией, которую без посторонней помощи выполнить практически невозможно. В этом случае рекомендуется обратиться в сервисный центр.

Самостоятельная установка рулевой рейки

После замены производится установка рулевой рейки в следующей последовательности:

  • Проверить – рулевые тяги, они должны располагаться в том же положении, как до снятия.
  • Разместить справа рулевой механизм.
  • Соединить вал рулевой рейки и нижний карданный шарнир (рулевой сошки).
  • Затянуть болт шарнира.
  • Подсоединить к рулевой рейке трубопроводы, используя новые уплотнительные колечки.
  • Выровнять положение трубопроводов в кронштейнах, после чего затянуть крепление.
  • Установить крепления кронштейнов и затянуть их.
  • Разместить рулевые тяги на поворотных рычагах, и закрепить их новыми гайками.
  • Заполнить емкость ГУРа рабочей жидкостью. Долить жидкость после прокачки при необходимости.

Для того чтобы не допустить необходимости производить дорогостоящий ремонт рулевого механизма следует вовремя заменять вышедшие из строя защитные элементы рулевого механизма.

Рекомендуется своевременно делать балансировку шин, и избегать езды на приспущенных шинах или неровных дисках. При соблюдении этих рекомендаций, механизм рулевого управления способен служить длительное время исправно и без поломок.

Это избавит вас от необходимости часто решать проблему: как заменить рулевую рейку и обеспечит безопасность движения.

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Непосредственно реализация

  1. Для начала все разбираем, моем и приступаем к нарезке фрагментов нужной длинны. В качестве сухаря выступит ПВХ труба диаметром 5 см, ее мы нарежем и уложим в четыре слоя. Длина импровизированных втулок составляет 24 см, поэтому вам не нужно ничего подгонять, все проверено на личном опыте :).

  1. По центру трубы необходимо удалить полоску шириной порядка 3,5 см. Это необходимо для того, чтобы во время установки сухарь мог сжаться по форме рейки.

  1. Когда первый фрагмент вырезан можно приступать к установке. Аккуратно сжимаем сухарь и заталкиваем вовнутрь таким образом, чтобы нигде ничего не выпирало и не торчало, так как в процессе эксплуатации — это может создать немало проблем.


4. Второй сухарь вырезаем аналогичным образом. Единственный нюанс, и его нужно учитывать, это то, что каждый новый пластиковый элемент будет сжиматься больше, поэтому полоска, которую вырезаем по центру должна быть шире предыдущей. После того как вырезали устанавливаем второй фрагмент на место. При необходимости все аккуратно подрезаем, используя острый нож.

Аналогичным образом изготавливаются и устанавливаются 3-й и 4-й сухари. У вас должно получиться примерно, как на фото. Также важный момент — это сделать так, чтобы края трубы не выступали в рабочем окне рейки, и не препятствовали свободному движению рулевых тяг и валу.

Когда вы установите последний фрагмент, свободный ход между корпусом и валом станет именно такой как нам нужно, как говорится тютелька в тютельку. Для лучшего результата добавляем необходимое количество графитовой смазки, меняем неисправные детали (сальники, наконечники, и т. д.), если в этом есть необходимость, после чего производим сборку в обратной последовательности.

Технология работ

А теперь приступаем к работе.

ВНИМАНИЕ: Дождитесь полного остывания мотора, ни в коем случае, не начинайте ремонтные работы при неостывшем двигателе

  1. Первым делом снимаем теплозащиту, которая держится на трех гайках.
  2. Чтобы открутить рулевые тяги, придется вооружиться боевым арсеналом — молотком, плоскогубцами и отверткой.
  3. Теперь взяв ключ 22, сворачиваем болты и вытягиваем тяги из рейки.
  4. Далее понадобится уже другой ключ, на 13, которым снимаем хомуты, крепящие рейку ко всей конструкции.
  5. Чтобы произвести демонтаж, понадобится и самый маленький ключ на 10. Им надо отвинтить абсорбер.
  6. Обычно забитый пыльник снимается с трудом, поэтому можно помочь себе ключом 13. Немного откручивая рейку, снимаем пыльник.
  7. Рулевой механизм ежедневно сталкивается с таким серьезным испытанием на прочность, как дорожная пыль. Поэтому, когда вы демонтируете рейку, тщательным образом очистите ее и обработайте смазкой, дабы при монтаже нового пыльника не порвать его.

ВАЖНО! Замена пыльника рулевой рейки ваз 2109 — нехитрая работа, но ответственным моментом является финальный этап — монтаж новой детали. Здесь главное, не перекрутить и не деформировать пыльник

Теперь, когда деталь готова к монтажу, берем болты, и вкручиваем их на место, но, ни в коем случае не поворачиваем в этот момент руль, так как в противном случае нарушится работа всей системы.Болты закручиваются ключом 22. Далее монтаж ведется в обратном демонтажу порядке.Ремонт рулевой рейки закончен. Доброй дороги и попутного ветра!

Приходилось ли вам слышать при движении по щебню или разбитой дороге стуки со стороны рулевого управления? Если да, то скорее всего причиной этому была рулевая рейка. Она расшатывается довольно быстро и на всех переднеприводных автомобилях, включая ВАЗ 2109-2108, ее приходится иногда подтягивать. Если же подтяжка не помогает, то можно произвести ремонт или замену. В данной статье я расскажу о втором варианте, то есть о полной замене данного механизма.

Замена

Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.


Когда нет специального съемника

Потому на вооружении у вас должны быть:

  • Надежный домкрат;
  • Баллонный ключ;
  • Пассатижи;
  • Накидные ключи головки или рожковые ключи (лучше первый вариант);
  • Съемник для наконечников рулевых тяг;
  • Всемогущее средство для удаления ржавчины WD40;
  • Молоток;
  • Щетка для работы по металлу.


Процесс замены

Все готово? Начинаем.

  1. Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
  2. С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
  3. Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
  4. Теперь можете до конца открутить болты, и снять колеса.
  5. Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
  6. С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
  7. Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.
  8. Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
  9. Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
  10. Вам для снятия потребуется молоток, физическая сила и монтировка.
  11. Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.
  12. Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
  13. Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
  14. При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
  15. Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.
  16. Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
  17. Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.
  18. Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.


Не сложно, но долго

В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.

Как заменить рулевую рейку на ВАЗ-2109, 21099 | Пособие автомобилиста

Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2109, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно. Ремонт рулевой рейки ВАЗ-2109, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2); 3. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4); 4

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5); 5. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); 6. Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

7. После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения (фото 10), а затем откручиваем гайку рулевого наконечника (фото 11);

8. Далее устанавливаем съемник (купленный на авторынке, фото 12), затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения (фото 13); 9. Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке (фото 14, 15); 10. При помощи отвертки сдергиваем рулевую рейку с креплений (фото 16) и вытаскиваем ее через окно в нише колеса (фото 17); 11. Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

12. Теперь выполняем сборку всего рулевого узла в обратно последовательности.

В случае, если Вы заодно заменили и рулевые тяги, то необходимо восстановить развал-схождение. Технология ремонта рулевой рейки на ВАЗ-2109,21099 схожа с ремонтом реек на всех автомобилях ВАЗ с передним приводом.

Источник

Снятие рулевой рейки

Перед началом работ установите под заднее колесо упоры, чтобы автомобиль твердо стоял на своем месте. Удобства не очень хорошие, наличие ямы не помешает. Некоторые манипуляции удобнее проводить снизу автомобиля. От поворотных кулаков откручиваете тяги, перед этим снимите колеса, поставив автомобиль на опоры. Это первое действие, которое потребуется выполнить.

Далее необходимо снять кардан, идущий от рулевого колеса к рейке. Эта манипуляция производится со стороны салона. После уже можно выкручивать крепление рейки и снимать ее, отводя немного в сторону. Все, на этом снятие рейки можно считать законченным, переходите далее к ремонту или замене.

Если планируете полностью менять узел, то вам нужно будет снять тяги (не перепутайте левую и правую) и установить их на новую рейку. А если же решите воспользоваться ремкомплектом, то потребуется досконально осмотреть все валы, втулки, подшипники. Пришедшие в негодность детали нужно сразу же заменить. А для пущей верности менять нужно все резиновые и пластиковые элементы, подшипники.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Устройство рулевой рейки ваз 2109 и ее ремонт

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Рассмотрим схему рейки и варианты ремонта

Схема устройства рейки рулевой ваз 2109

Существует три способа ремонта:

  • Полная замена рейки (если возиться особо некогда и устраивает цена, либо механизм не пригоден для ремонта)
  • Замена деталей из ремонтного комплекта (тут придется повозиться, снять механизм, разобрать и собрать)
  • Альтернативный ремонту и самый быстрый способ — подтягивание гайки на рулевой рейке с помощью специального ключа

Такой способ дает положительный эффект (только не всегда и не на долго), но может иметь плохие последствия. Например, если затянуть гайку слишком сильно, тогда повысится усилие необходимое для вращения рулевой баранки, что усложняет управление машиной.Более тяжелые последствия, это заклинивания руля во время движения машины, потерять управление да еще на скорости чрезвычайно опасно для вас и окружающих

Нужные материалы и инструменты

Замена рулевой рейки ваз 21093 – 2199 требует наличия необходимых материалов:

  • Аэрозоль «Мовиль»
  • Чистая ветошь
  • Пластиковые хомуты длиной 200 и шириной 4миллиметра (три штуки)
  • Смазка проникающая WD-40 («жидкий ключ») чтобы открутить заржавевшие и закисшие соединения
  • Литр Уайт — спирита
  • Смазка для подшипников типа ФЕОЛ либо нечто подобное

Также для ремонта потребуются следующие запчасти:

  • Сайлентблоки(см.Замена сайлентблоков Ваз: делаем самостоятельно)
  • Чехол рейки
  • Наконечники
  • Специальный набор (ремкомплект) для ремонта

Ремкомплект для ремонта рулевого механизма ваз 2109

Замена рулевой рейки на ваз 21093 – 2109 потребует наличия следующего инструмента:

  • Съемник наконечников
  • Молоток
  • Головки торцевые
  • Специальный ключ для рейки, (он надевается на нажимную гайку и имеет внутренний восьмигранник)
  • Удлинитель ключа с трещоткой
  • Специальный ключ для откручивания гайки подшипника, (восьмигранный стержень на «24» с углублением)
  • Щетка по металлу
  • Узкая кисточка

Последовательность замены и ремонта

Чтобы быстро и без проблем заменить рейку выполните порядок действий, как гласит инструкция:

  • Закатываем авто на яму (смотровую канаву)
  • Поставляем упоры под задние колеса, затягиваем ручник (стояночный тормоз), блокируем руль
  • Отсоединяем питание, для этого снимаем обе клеммы с аккумулятора
  • Ставим машину на домкрат и снимаем передние колеса, ( при этом желательно поставить автомобиль на опоры (подпорки в виде деревянных брусков).
  • Откручиваем гайки наконечников, и вытаскиваем пальцы из рычагов
  • В таком случае вам непременно понадобится съемник для пальцев – прикладываем его, закручиваем винт до упора и ударяем по рычагу молотком, придерживаем ключом винт съёмника

Прикладываем съёмник пальцев и закручиваем его винт до упора

Теперь, когда обе тяги свободны, откручиваем гайки хомутов (на фото внизу гайка указана стрелкой)

Откручиваем гайки, крепящие хомуты

  • Внутри салона у самого пола открутите болт на рулевом валу
  • Затем потяните рейку на себя покачивающим движением
  • Хвостовик шестерни часто отсоединяется от вала не сразу, придется повозиться
  • Отсоединив рейку, вытаскиваем агрегат через правую дыру со стороны колеса

Как продлить жизнь управляющий рейке

Дадим только три совета:

  1. Относитесь к машине очень заботливо, чаще подвергайте осмотрам принципиальные узлы, посещайте диагностические центры.
  2. Найдя мельчайший стук в рейке, немедля отчаливайте в автосервис, лучше на эвакуаторе.
  3. Воспримите осторожный стиль езды как подабающее: не подвергайте рулевое высочайшим нагрузкам, не работайте рулем резко безо всяких обстоятельств.

Не перегружайте машину грузами и пассажирами. Опасайтесь оживленной езды по разбитым дорогам.

Итак, с всераспространенными причинами стука в управляющий рейке мы разобрались, профилактические меры обозначили.

Читайте по теме: Ремонт управляющий рейки ВАЗ 2110 своими руками.

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Рулевая реечка может быть отрегулирована двумя способами.

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

  • Ослабли крепления рулевой рейки;
  • Износилась сама рейка или ее шестерни;
  • Зацепление пары не отрегулировано должным образом;
  • Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

  • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
  • восьмигранник 17 мм;
  • выжимной съёмник шаровой опоры;
  • съёмник для шарикового подшипника;
  • ключ для снятия игольчатого подшипника;
  • острогубцы для снятия стопорного кольца подшипника;
  • слесарные тиски;
  • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

  1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
  2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
  3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
  4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
  5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
  6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
  7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
  8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности Особенности
Увеличивается свободный ход руля Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла

Схема узла

Как заменить рулевую рейку — технология снятия и установки рулевой рейки

Здравствуйте, уважаемые автолюбители! В каких случаях необходима замена рулевой рейки?

У некоторых неискушенных в автомобильной науке водителей может возникать вопрос: зачем требуется замена рулевой рейки, насколько сложна эта операция и возможно ли ее выполнение в любительских условиях? Попробуем разобраться с этими вопросами.

Механизм рулевого управления является одной из наиболее важных составляющих устройства автомобиля, отвечающих не просто за выполнение функции изменения направления перемещения автомобиля, но и за безопасность, а порой и жизнь самого водителя, едущих с ним пассажиров и других людей, причастных к дорожному движению.

Объясняется это тем, что корректное маневрирование автомашины позволяет избежать столкновений с внезапно появляющимися на проезжей части препятствиями, обеспечить безусловный и полный контроль за направлением поворота автомобиля.

Таким образом, нет необходимости доказывать, что техническое состояние деталей, составляющих рулевое управление, должно находиться всегда в полностью исправном состоянии.

Если при выполнении очередного технического осмотра мастер говорит, что в рулевом управлении имеется люфт руля, выходящий за пределы допуска, то необходимо выяснить источник его возникновения и срочно устранить.

Вероятнее всего такой люфт появляется в тягах и наконечниках. Если это не так, то, вероятнее всего необходима замена рулевой рейки на новую, желательно – фирменную.

Как заменить рулевую рейку своими руками?

Естественно, у водителя появляется проблема, а как снять рулевую рейку на конкретном автомобиле?

Процедуру снятия этой детали на конкретном автомобиле рекомендуется начать с ознакомления с сервисной документацией (мануал), в которой обычно описана эта операция и как ее необходимо выполнять.

Но, если же нужной документации найти не получилось, то можно воспользоваться несколькими простыми, но иногда весьма эффективным действиями:

  • Выяснить, какой тип рулевой рейки применен на данном автомобиле: электроусилитель, гидроусилитель или простой реечный механизм.
  • В случае, если установлен простой реечный механизм, необходимо: освободить крепления рулевых наконечников; ослабить болты крепления механизма к кузову автомобиля; снять карданное зацепление, оно может быть высвобождено через левую или правую сторону.
  • В случае, если установлена рулевая рейка с гидроусилителем необходимо предварительно: высвободить трубки высокого давления; слить рабочую жидкость ГУР в свободную чистую емкость.
  • Для варианта системы, имеющей гидроэлектроусилитель, который крепится непосредственно к рулевой рейке, необходимо иметь ввиду, что снятие рулевой рейки существенно усложняется.

Для ее снятия может потребоваться демонтаж подрамника автомобиля, что является довольно сложной операцией, которую без посторонней помощи выполнить практически невозможно. В этом случае рекомендуется обратиться в сервисный центр.

Самостоятельная установка рулевой рейки

После замены производится установка рулевой рейки в следующей последовательности:

  • Проверить – рулевые тяги, они должны располагаться в том же положении, как до снятия.
  • Разместить справа рулевой механизм.
  • Соединить вал рулевой рейки и нижний карданный шарнир (рулевой сошки).
  • Затянуть болт шарнира.
  • Подсоединить к рулевой рейке трубопроводы, используя новые уплотнительные колечки.
  • Выровнять положение трубопроводов в кронштейнах, после чего затянуть крепление.
  • Установить крепления кронштейнов и затянуть их.
  • Разместить рулевые тяги на поворотных рычагах, и закрепить их новыми гайками.
  • Заполнить емкость ГУРа рабочей жидкостью. Долить жидкость после прокачки при необходимости.

Для того чтобы не допустить необходимости производить дорогостоящий ремонт рулевого механизма следует вовремя заменять вышедшие из строя защитные элементы рулевого механизма.

Рекомендуется своевременно делать балансировку шин, и избегать езды на приспущенных шинах или неровных дисках. При соблюдении этих рекомендаций, механизм рулевого управления способен служить длительное время исправно и без поломок.

Это избавит вас от необходимости часто решать проблему: как заменить рулевую рейку и обеспечит безопасность движения.

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Непосредственно реализация

  1. Для начала все разбираем, моем и приступаем к нарезке фрагментов нужной длинны. В качестве сухаря выступит ПВХ труба диаметром 5 см, ее мы нарежем и уложим в четыре слоя. Длина импровизированных втулок составляет 24 см, поэтому вам не нужно ничего подгонять, все проверено на личном опыте :).

  1. По центру трубы необходимо удалить полоску шириной порядка 3,5 см. Это необходимо для того, чтобы во время установки сухарь мог сжаться по форме рейки.

  1. Когда первый фрагмент вырезан можно приступать к установке. Аккуратно сжимаем сухарь и заталкиваем вовнутрь таким образом, чтобы нигде ничего не выпирало и не торчало, так как в процессе эксплуатации — это может создать немало проблем.


4. Второй сухарь вырезаем аналогичным образом. Единственный нюанс, и его нужно учитывать, это то, что каждый новый пластиковый элемент будет сжиматься больше, поэтому полоска, которую вырезаем по центру должна быть шире предыдущей. После того как вырезали устанавливаем второй фрагмент на место. При необходимости все аккуратно подрезаем, используя острый нож.

Аналогичным образом изготавливаются и устанавливаются 3-й и 4-й сухари. У вас должно получиться примерно, как на фото. Также важный момент — это сделать так, чтобы края трубы не выступали в рабочем окне рейки, и не препятствовали свободному движению рулевых тяг и валу.

Когда вы установите последний фрагмент, свободный ход между корпусом и валом станет именно такой как нам нужно, как говорится тютелька в тютельку. Для лучшего результата добавляем необходимое количество графитовой смазки, меняем неисправные детали (сальники, наконечники, и т. д.), если в этом есть необходимость, после чего производим сборку в обратной последовательности.

Технология работ

А теперь приступаем к работе.

ВНИМАНИЕ: Дождитесь полного остывания мотора, ни в коем случае, не начинайте ремонтные работы при неостывшем двигателе

  1. Первым делом снимаем теплозащиту, которая держится на трех гайках.
  2. Чтобы открутить рулевые тяги, придется вооружиться боевым арсеналом — молотком, плоскогубцами и отверткой.
  3. Теперь взяв ключ 22, сворачиваем болты и вытягиваем тяги из рейки.
  4. Далее понадобится уже другой ключ, на 13, которым снимаем хомуты, крепящие рейку ко всей конструкции.
  5. Чтобы произвести демонтаж, понадобится и самый маленький ключ на 10. Им надо отвинтить абсорбер.
  6. Обычно забитый пыльник снимается с трудом, поэтому можно помочь себе ключом 13. Немного откручивая рейку, снимаем пыльник.
  7. Рулевой механизм ежедневно сталкивается с таким серьезным испытанием на прочность, как дорожная пыль. Поэтому, когда вы демонтируете рейку, тщательным образом очистите ее и обработайте смазкой, дабы при монтаже нового пыльника не порвать его.

ВАЖНО! Замена пыльника рулевой рейки ваз 2109 — нехитрая работа, но ответственным моментом является финальный этап — монтаж новой детали. Здесь главное, не перекрутить и не деформировать пыльник

Теперь, когда деталь готова к монтажу, берем болты, и вкручиваем их на место, но, ни в коем случае не поворачиваем в этот момент руль, так как в противном случае нарушится работа всей системы.Болты закручиваются ключом 22. Далее монтаж ведется в обратном демонтажу порядке.Ремонт рулевой рейки закончен. Доброй дороги и попутного ветра!

Приходилось ли вам слышать при движении по щебню или разбитой дороге стуки со стороны рулевого управления? Если да, то скорее всего причиной этому была рулевая рейка. Она расшатывается довольно быстро и на всех переднеприводных автомобилях, включая ВАЗ 2109-2108, ее приходится иногда подтягивать. Если же подтяжка не помогает, то можно произвести ремонт или замену. В данной статье я расскажу о втором варианте, то есть о полной замене данного механизма.

Замена

Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.


Когда нет специального съемника

Потому на вооружении у вас должны быть:

  • Надежный домкрат;
  • Баллонный ключ;
  • Пассатижи;
  • Накидные ключи головки или рожковые ключи (лучше первый вариант);
  • Съемник для наконечников рулевых тяг;
  • Всемогущее средство для удаления ржавчины WD40;
  • Молоток;
  • Щетка для работы по металлу.


Процесс замены

Все готово? Начинаем.

  1. Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
  2. С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
  3. Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
  4. Теперь можете до конца открутить болты, и снять колеса.
  5. Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
  6. С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
  7. Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.
  8. Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
  9. Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
  10. Вам для снятия потребуется молоток, физическая сила и монтировка.
  11. Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.
  12. Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
  13. Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
  14. При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
  15. Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.
  16. Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
  17. Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.
  18. Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.


Не сложно, но долго

В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.

Как заменить рулевую рейку на ВАЗ-2109, 21099 | Пособие автомобилиста

Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2109, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно. Ремонт рулевой рейки ВАЗ-2109, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2); 3. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4); 4

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5); 5. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); 6. Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

7. После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения (фото 10), а затем откручиваем гайку рулевого наконечника (фото 11);

8. Далее устанавливаем съемник (купленный на авторынке, фото 12), затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения (фото 13); 9. Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке (фото 14, 15); 10. При помощи отвертки сдергиваем рулевую рейку с креплений (фото 16) и вытаскиваем ее через окно в нише колеса (фото 17); 11. Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

12. Теперь выполняем сборку всего рулевого узла в обратно последовательности.

В случае, если Вы заодно заменили и рулевые тяги, то необходимо восстановить развал-схождение. Технология ремонта рулевой рейки на ВАЗ-2109,21099 схожа с ремонтом реек на всех автомобилях ВАЗ с передним приводом.

Источник

Снятие рулевой рейки

Перед началом работ установите под заднее колесо упоры, чтобы автомобиль твердо стоял на своем месте. Удобства не очень хорошие, наличие ямы не помешает. Некоторые манипуляции удобнее проводить снизу автомобиля. От поворотных кулаков откручиваете тяги, перед этим снимите колеса, поставив автомобиль на опоры. Это первое действие, которое потребуется выполнить.

Далее необходимо снять кардан, идущий от рулевого колеса к рейке. Эта манипуляция производится со стороны салона. После уже можно выкручивать крепление рейки и снимать ее, отводя немного в сторону. Все, на этом снятие рейки можно считать законченным, переходите далее к ремонту или замене.

Если планируете полностью менять узел, то вам нужно будет снять тяги (не перепутайте левую и правую) и установить их на новую рейку. А если же решите воспользоваться ремкомплектом, то потребуется досконально осмотреть все валы, втулки, подшипники. Пришедшие в негодность детали нужно сразу же заменить. А для пущей верности менять нужно все резиновые и пластиковые элементы, подшипники.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
