Замена наконечника рулевой тяги (для применения на моделе ford focus ii)

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

  • Новый подшипник ступицы.
  • Съемник.
  • Гаечный ключ на «21».
  • Съемное устройство для наконечников.
  • Комплект головок.
  • Оправки под диаметр детали.
  • Домкрат, молоток, лом.
  • Ключ динамометрический (чтобы затягивать резьбовые соединения).

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

Замена передней ступицы Ford Focus 2

Порядок действия:

  • Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
  • Поддомкратить кузов, ослабить колесные гайки, снять колесо.
  • Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
  • Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
  • Отвернуть крепление шаровой опоры.
  • Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
  • Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
  • Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
  • Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
  • Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
  • Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена заднего подшипника

На задней оси машины Ford Focus 2 устанавливаются барабанные или дисковые тормоза, именно поэтому процесс замены подшипника ступицы на авто с разными тормозами несколько отличается. Необходимо рассмотреть оба случая.

Замена задней ступицы на машине с установленными сзади тормозными дисками:

  • Поставить авто на домкрат, снять заднее колесо.
  • Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
  • Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
  • Демонтировать скобу суппорта.
  • Снять тормозной диск и вывернуть 4 болта крепления ступицы.
  • Демонтировать ступицу (она идет в сборе с подшипником).
  • Установить новую ступицу на место, произвести сборку.

Если на авто есть ABS, нужно переставить датчик со старого узла на новый. Задний подшипник (оригинал) так же, как на передней оси, идет в сборе со ступицей.

Замена ступицы на машине с установленными сзади барабанными тормозами:

  • В салоне авто до упора опустить рычаг ручника.
  • Снять заднее колесо и демонтировать тормозной барабан.
  • Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
  • Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
  • Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Не стоит пытаться менять отдельно подшипник, так как это изделие конструктивно предусмотрено вместе с передней ступицей. Деталь не подлежит разборке, она меняется целиком! Конечно, это влияет на стоимость изделия, но от исправности подвески зависит безопасность во время движения, поэтому замена ПС должна производиться своевременно.

Как поменять рулевой наконечник Форд Фокус 2

Чтобы сохранить примерные установки развал/схождения, можно нанести метку перед откручиванием рулевого наконечника или считать обороты — столько же оборотов надо будет сделать, прикручивая новый наконечник.

  1. Поднять переднюю часть авто и снять колесо.
  2. Ослабить контргайку рулевого наконечника ключом на 24.
  3. Головкой/ключом на 15 открутить гайку шарового пальца.
  4. Установить съемник шаровых и выпрессовать шаровый палец из проушины. Также палец можно освободить аккуратными ударами молотка по проушине (но не по резьбе!), одновременно надавливая монтажной лопаткой на наконечник вниз.
  5. Открутить рулевой наконечник, считая обороты, и снять.
  6. Установить новый рулевой наконечник с таким же числом оборотов в обратной последовательности.
  7. Проверить параметры и при необходимости провести схождение для правильных углов установки колес.

Замена рулевого наконечника делается при поднятой передней части авто.

</span>

Новый рулевой наконечник.

</span>

Открутить колесо.

</span>

Снять.

</span>

Ослабить контргайку рулевого наконечника ключом на 24 (можно придерживать ключом на 23).

</span>

Головкой на 15…

</span>

… открутить гайку шарового пальца.

</span>

Установить съемник шаровых.

</span>

Вращать гайку съемника…

</span>

… пока наконечник не выскочит из проушины.

</span>

Открутить наконечник, считая обороты.

</span>

Металлической щеткой…

</span>

очистить конец рулевой тяги.

</span>

Также можно нанести средство для удаления ржавчины.

</span>

Закрутить новый наконечник тем же числом оборотов.

</span>

Вставить шаровый палец в проушину.

</span>

Наживить гайку.

</span>

Закрутить

</span>

Подтянуть контргайку.

  • https://help2drivers.ru/zamena-rulevjyh-nakonechnikov-ford-fokus-2/
  • https://m.etlib.ru/report/1309-zamena-rulevogo-nakonechnika-ford-fokus-2

Замена передних и задних ступичных подшипников

Подшипник и ступица — это ОДИН целый НЕ РАЗБОРНЫЙ узел. Отдельно подшипник заменить нельзя!!! Подшипники на конвейер поставляют FAG и SNR

( Информация от BlackGoga ) =================Передняя ступица FORD 1 471 854 (в данном комплекте НЕТ ступичного болта) Motorcraft 3M512C300AA нет ступичного болта NTN/SNR R152.62 FAG 713678790 SKF VKBA 3660 RUVILLE 5289 RUVILLE 5273 Fenox WHB71111 GMB GH21190 (НЕТ ступичного болта) по отзывам ходит до 15000км. LYNXauto WH-1215

================= Задняя ступица

С ABS

FORD 1 766 628 FORD 1 506 577 SKF VKBA 3661 NTN/SNR R152.69 NTN/SNR R152.79 (Отличие .69 от .79 — первая идет с датчиком АБС в комплекте, вторая без) Ruville 5282 Fenox WHB83117 GMB GH31570 FAG 713678940

Без ABS

FORD 1 508 112 NTN/SNR R15279

Уточняйте в магазинах наличие ступичных болтов в комплектах. Болты ступиц

Ford 1 569 107 Болт крепления подшипника ступицы, передний, на одну ступицу, 1шт. болт. Land Rover LR000577 как аналог оригиналу Ford 1 539 719 Болт крепления ступицы, задний, для установке надо 4шт.

Для откручивания болтов задней ступицы необходима Головка торцевая E12

, некоторые ошибочно ей называют ключем TORX. Скрытый текст

x

Фото взято отсюда: Замена передних и задних ступичных подшипников (сообщение #14281028)Пыльник передней ступицы VOLVO 31329227 для 1.8/2.0 МКПП/АКПП и 1.6 АКПП

Скрытый текст

x

VOLVO 31329801 для 1.6 МКПП Схема установки пыльника

Скрытый текст

1 — ступичный подшипник 2 — пыльник ступицы 3 — ступичный болт 4 — поворотный кулак

x

Информация и фото про пыльник ступичного болта взята отсюда Замена передних и задних ступичных подшипников (сообщение #18189212) Замена передних и задних ступичных подшипников (сообщение #18190398)

Сколько проехала ваша ступица с подшипником до замены?
До 10 000км. 13 3,2%
10 000-30 000км. 21 5,2%
30 000-50 000км. 27 6,7%
50 000-75 000км. 41 10,2%
75 000-100 000км. 50 12,4%
100 000-125 000км. 64 15,9%
125 000-150 000км. 72 17,9%
150 000-200 000км. 77 19,1%
Более 200 000км. 38 9,4%
Какую ступицу поставили?
FAG 194 46,9%
Fenox 9 2,2%
FORD 45 10,9%
GMB 20 4,8%
LYNXauto 9 2,2%
Motorcraft 3 0,7%
NTN/SNR 51 12,3%
RUVILLE 5 1,2%
SKF 39 9,4%
Иная 39 9,4%

Total 392 votes, last 22 April.

Topic handbook:

Отчет по замене переднего ступичного подшипника от -PaNik_TS- Вариант замены переднего ступичного подшипника со снятием стойки от Karlos-on Вариант замены переднего ступичного подшипника методом охлаждения от Master90 Вариант замены переднего ступичного подшипника методом нагрева от -PaNik_TS- Отчет по замене переднего ступичного подшипника от Enichkin Вариант замены переднего ступичного подшипника без снятия поворотного кулака от _Serega_ Вариант самостоятельной запрессовки переднего ступичного подшипника от -kolhoz- Вариант установки пыльников от Вольво для защиты передних ступик от Dovinant Избавление от щелчков в ШРУСе Коды передней ступицы в сборе с подшипником Отчет по замене заднего ступичного подшипника от KpemeHb Отчет по замене заднего ступичного подшипника от roman_ispu Отчет по замене заднего ступичного подшипника от Тац Задний ступичный подшипник в барабанных тормозах и инструкция по замене от -PaNik_TS- Замена переднего подшипника с помощью самодельной оправки от denchik51 Отзыв о подшипнике от pwdeni Задний подшипник (информация + фото) «BASBUG 7M512C299AD» от noxx Распил передней ступицы GMB GH211 Задняя ступица Ruville 5282 с датчиком NTY KLPFR033Z — болт передней ступицы Передняя ступица Ruville 5289 (в коробке лежит Fag Slovakia) Чертеж фирменного съёмника Оправка для ступичного подшипника

передний ступичный подшипник, задний ступичный подшипник, ступица, подшипник, замена подшипника

Выявление неисправности

Проверить состояние рулевого управления Форд Фокус можно в любом автосервисе, а при наличии смотровой ямы и самостоятельно. У автомобиля вывешивается передняя часть, и покачиваниями в горизонтальной плоскости колёс определяется люфт. Данную проверку рекомендуется проводить при любой замене передних колёс или поддомкрачивании передней части автомобиля. При выявлении биения дальнейшая проверка проводится под автомобилем. Под автомобилем определяется, что пришло в неисправность рулевые тяги или наконечники. Проверку следует проводить вдвоем. Один крутит рулевое колесо, а второй под автомобилем определяет неисправность узлов автомобиля. Проверку можно провести и одному, для этого вывешивается передняя часть Форд Фокус. Рукой берётся рулевая тяга и поступательными движениями с усилиями вверх-вниз и взад-вперёд проверяется люфт. При его выявлении замена детали обязательна.

Бренды, цены и подшипники. Ступица Форд Фокус 2

С оригиналами мы разобрались, а ниже посмотрим на других производителей, чьи подшипники покупать не страшно и не так дорого.

  1. PROFIT 2501—3660 , цена около 2 400 рублей. Чешская марка, производящая колодки, ролики, фильтры, детали подвески. Все подшипники в основном произведены в КНР, а упакованы в Европе, но качество вполне приличное.
  2. За такие же деньги можно купить ступицу в сборе MAPCO с артикулом 26647 . Немецкое качество, фирма надёжная и довольно известна в Европе и Америке. Производит запчасти более чем 12 тыс. наименований и работает только на рынок запчастей, aftermarket.

Подшипник MAPCO 26647.

Подшипник SKF — артикул VKBA 3660.

Подшипник FAG 713 6787 90.

Если его в комплекте нет, то покупать его нужно отдельно. Его каталожный номер Ford 1 569 107 . А кроме того, нужно будет купить пыльник передней ступицы. Он продаётся под номером VOLVO 31329227 . Удачного всем выбора и прямых дорог!

При возникновении различных неисправностей в ходовой части автомобиля появляются стуки и шумы, свидетельствующие о том, что подвеску необходимо ремонтировать.

Замена подшипника ступицы (ПС) на Ford Focus-2 большой сложности не представляет, при желании и определенных навыках работу можно проделать своими руками. В этой статье мы рассмотрим, как меняется ПС самостоятельно, и какие есть нюансы при его замене.

Проведение работ

Автомобиль устанавливается на смотровую яму, глушится, ставится на ручник, под задние колёса устанавливаются противооткаты. Замена деталей проводится в смотровой яме или на подъёмнике. Обрабатываем WD-40 стопорную гайку рулевого наконечника и, пока откисает ржавчина, снимаем хомуты с пыльника. Маленький хомут (ближний к колесу) разжимаем при помощи пассатижей и протаскиваем по тяге к колесу. Большой перекусываем кусачками, церемониться с ним не стоит, он одноразовый и ему потребуется замена, главное, не повредить пыльник. Отсоединив трубку вентиляции, продвигаем пыльник к колесу. Обрабатываем WD-40 место соединения тяги и рулевой рейки и пробуем отвернуть её. На оригинальной тяге не предусмотрено шлицов под ключ. Отворачивать её придётся при помощи газового ключа против часовой стрелки. Значительные усилия придётся приложить только вначале, дальше она выкручивается рукой. Немного ослабляем стопорную гайку у рулевого наконечника и выворачиваем тягу из него.

Отворачиваем со снятой детали стопорную гайку, снимаем с неё хомут и чехол. Пыльник осматриваем на герметичность, при повреждениях корпуса ему потребуется замена, попавшая пыль и грязь быстро выведут шарнир из строя. Одеваем на новую деталь защитный чехол и маленький хомут. Наворачиваем контргайку на резьбу. Желательно вымерять расстояние по старой тяге и отметить при помощи текстового штриха или лака для ногтей (стащить потихоньку у жены или подруги) на новой. Устанавливаем новую тягу на место, для чего заворачиваем шарнир в рейку. На большинстве новых деталей имеется шлицы под ключ, при их наличии замена значительно облегчается. Устанавливаем пыльник на место так, чтобы в него без проблем вошла трубка вентиляции. Крепим чехол при помощи хомутов. Вворачиваем резьбу в рулевой наконечник так чтобы расстояние получилось как на старой. Для этого и потребовалась метка, на резьбе. Приступаем к замене у Форд Фокус второй тяги. После завершения работ проверяем автомобиль на ходу и направляемся в сторону ближайшего сервиса для регулировки схождения колёс.

P.S.

Работы можно проводить и без смотровой ямы. Для этого вывешивается сторона автомобиля, где будет проводиться ремонт, снимается колесо, руль выворачивается до упора. Дальше всё проводится в точно такой же последовательности, только с меньшими удобствами и возможностью больших проблем при выворачивании родного шарнира из рулевой рейки.

P.P.S

Если вы правильно вымеряли длину тяги, резина старая и имеет неравномерный износ, а автомобиль при движении не уводит в сторону, то регулировку схождения можно и не проводить. Хороший мастер не возьмётся её выполнять, а проводить её у плохого – это пустая трата денег.

Сняли рулевую тягу на Форд Фокусе 3

Ремонт рулевой рейки авто Ford Focus .Ремонт рулевой рейки Ford Focus в СПБ

Как открутить на иномарке рулевую шарнирную тягу, без снятия рулевой рейки?

Замена рулевой тяги и наконечника

Как работает съемник шаровых опор и рулевых тяг вилка. Обзор

Интересно почитать:

  1. Ремонт рулевой рейки Форд Фокус 2;
  2. Как подтянуть рулевую рейку на Форд Фокус 2: видео.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:рулевое управление Ford Focus II, ремонт рулевого управления Ford Focus II, моменты затяжки Ford Focus II

#наконечник_рулевой_тяги #рулевое_управление #Ford_Focus_2 #Форд_Фокус_2

Наконечник рулевой тяги

Примечание: Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны меняем наконечник рулевой тяги, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

5. Ключом на 24 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания вторым ключом.

6. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание: Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки. 9

Если необходимо заменить на новую, отворачиваем контргайку наконечника рулевой тяги и удаляем ее в отходы. Перед отворачиванием щеткой по металлу очищаем резьбу на рулевой тяге, а также помечаем или запоминаем расположение гайки на тяге, чтобы при установке по возможности не изменить схождение колес

9. Если необходимо заменить на новую, отворачиваем контргайку наконечника рулевой тяги и удаляем ее в отходы. Перед отворачиванием щеткой по металлу очищаем резьбу на рулевой тяге, а также помечаем или запоминаем расположение гайки на тяге, чтобы при установке по возможности не изменить схождение колес.

10. Если снималась ранее, наживляем новую контргайку наконечника рулевой тяги. Заворачиваем гайку до ранее нанесенной метки.

11. Наносим немного моторного масла на резьбу рулевой тяги.

12. Берем новый наконечник и навинчиваем его по часовой стрелке на рулевую тягу на количество витков резьбы, отсчитанное при снятии.

13. Вставляем наконечник в поворотный кулак…

… и наживляем его новую гайку крепления. Затем затягиваем гайку крепления наконечника рулевой тяги к поворотному кулаку с моментом затяжки 48 Н·м, удерживая при этом палец наконечника от проворачивания.

14. Затягиваем до упора контргайку наконечника рулевой тяги. Момент затяжки контргайки должен составлять 62 Н·м.

15. Ставим на место переднее колесо.

16. После всех работ проверяем и при необходимости регулируем углы установки колес.

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1.Руководство по эксплуатации 2.Двигатель 3.Сцепление 4.Коробка передач 5.Передний привод 6.Передняя подвеска 7.Задняя подвеска 8.Рулевое управление 9.Тормозная система 10.Электрооборудование 11.Кузов 12.Отопление, вентиляция и кондиционирование 13.Приложения Форум Тех.помощь «FORD»

Меню1.Руководство по эксплуатации2.Двигатель3.Сцепление4.Коробка передач5.Передний привод6.Передняя подвеска7.Задняя подвеска8.Рулевое управление9.Тормозная система10.Электрооборудование11.Кузов12.Отопление, вентиляция и кондиционирование13.ПриложенияФорум Тех.помощь «FORD»
Содержание (скрыть/показать)

8. Рулевое управление
8.1. Снятие рулевого колеса
8.2. Снятие рулевой колонки
8.3. Замена наконечника рулевой тяги
8.4. Снятие рулевого механизма
8.5. Замена чехла рулевого механизма и замена рулевой тяги
8.6. Снятие бачка и удаление воздуха из гидропривода
8.7. Замена датчика давления и снятие насоса гидропривода

Посмотреть весь тех. раздел

Как заменить ступицу на Форде Фокус 2

Форд Фокус 2 представлен на российском рынке с 2005 года. За это время автомобиль доказал свою прочность, надежность и безопасность. Высокое качество машины в сочетании с очень демократичной ценой является главным преимуществом модели. Но даже самое качественное транспортное средство изнашивается. Большинство узлов и деталей автомобиля постоянно подвергаются нагрузкам, трению. Высокая скорость, большой вес время от времени требуют обновления запчастей автомобиля для поддержания высокого уровня безопасности.

Большая доля нагрузки приходится на подвеску и колеса. Для обеспечения комфортной и безопасной езды необходимо постоянно контролировать и своевременно заменять ступицу с подшипником. Поскольку в Форд Фокус 2 подшипник встроен в ступицу, то заменить придется деталь целиком.

  1. Почему нужно менять
  2. Что нужно для замены
  3. Инструкция по замене ступицы своими руками

Почему нужно менять

Главная причина, почему необходимо менять ступицу на Форд Фокус 2, в том, что каждый подшипник имеет определенный эксплуатационный период, в течение которого деталь гарантированно функционирует. За время этого периода моторесурс узла сокращается и по его окончании деталь может прийти в негодность и сломаться в любой момент. Учитывая российское бездорожье контроль за ступичным подшипником Форд Фокус 2 должен осуществляться с особой тщательностью. Производитель определяет ресурс подшипника в 70–80 тысяч километров пробега. Специалисты утверждают, что после первой замены ступичного подшипника его ресурс значительно сокращается. На него негативным образом влияет износ ходовой, а также сам факт ремонта узла. Очевидно, что чем больше пробег автомобиля, тем хуже эксплуатационные показатели механизмов и деталей.

Более длительный срок эксплуатации и большую надежность можно получить, используя оригинальные детали для замены.

Что нужно для замены

Замена ступицы — дело несложное и может быть осуществлено своими руками. Для замены запчасти необходимо подготовить:

  • Новую ступицу (или ступицы, если меняется сразу несколько узлов);
  • Домкрат и противооткатные упоры;
  • Опоры под кузов;
  • Набор гаечных ключей;
  • Набор шестигранников;
  • Молоток;
  • Инструмент для выпрессовывания.

Для большего комфорта при проведении работ рекомендуется использовать тканевые прорезиненые перчатки и съемник подшипников.

Стоит отметить, что рекомендуется замена сразу обеих передних или задних ступиц, так как при износе одной, как правило, требует замены и другая. Это объясняется тем, что на обе детали действуют одинаковые силы и нагрузки.

Инструкция по замене ступицы своими руками

Безусловно, заменить деталь можно в автосервисе, однако, это будет связано с определенными денежными затратами. При этом даже неопытный владелец Форд Фокус 2, при наличии необходимого инструмента может успешно заменить ступицу. Для успешного проведения процедуры нужно следовать простому алгоритму:

  • подставить упоры под колеса для обеспечения безопасности процедуры;
  • сорвать ключом для колесных гаек крепеж колеса, ступицу которого планируется менять;
  • поднять автомобиль на домкрате;
  • подставить подпорку под автомобиль;
  • выкрутить крепеж колеса;
  • снять колесо;
  • развести отверткой тормозные колодки;
  • снять суппорт;
  • снять тормозной диск;
  • выкрутить ступичный болт;
  • демонтировать рулевую тягу;
  • при помощи молотка выбить шаровую опору;
  • вынуть ШРУС;

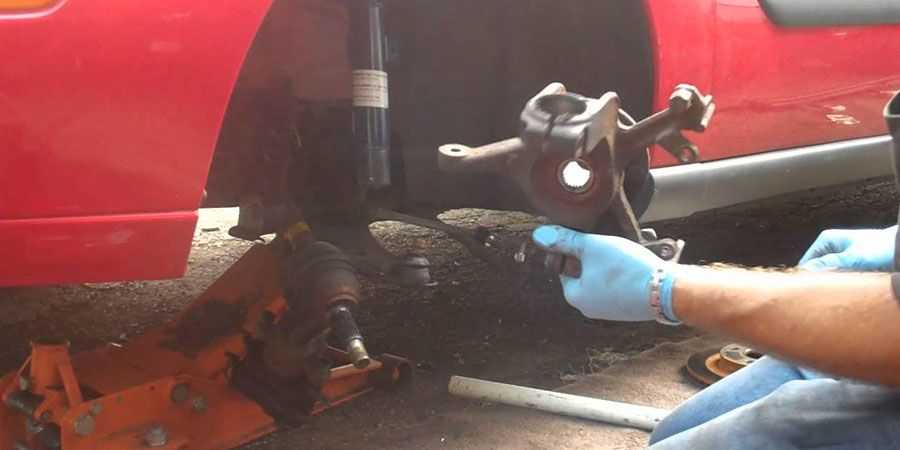

  • провести демонтаж поворотного кулака.

Теперь необходимо произвести выпрессовывание из поворотного кулака ступицы с подшипником. Это делается на специальном инструменте для выпрессовывания. После того как процедура окончена, подшипник не подлежит восстановлению, нужно только менять отработанную деталь.

На этом выполнена половина дела. Далее, происходит запрессовывание новой ступицы на место. Затем следует процедура сборки деталей на место:ставится поворотный кулак; устанавливаются ШРУС, шаровая опора и рулевая тяга; вкручивается ступичный болт и далее все остальные операции выполняются в обратном порядке.

В замене ступицы есть нюанс, когда операция производится на автомобилях с наличием АБС в тормозной системе. В таком случае система оборудована специальным подшипником. Кроме того, нужно в процессе демонтажа не забыть снять клемму с датчика АБС.

Как показывает практика, датчик антиблокировочной системы может прикипать к поворотному кулаку

В таком случае не рекомендуется его отрывать, чтобы не деформировать, но процесс выпрессовывания-запрессовывания должен производиться с предельной осторожностью. После окончания замены могут гореть индикаторы АБС и ЕСП

Однако, после первой поездки, набрав 20 км/ч, индикатор отключится, если только не был поврежден.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Меняем рулевую тягу на Ford Focus 2 самостоятельно

заподозрите что-то неладное, то

решительно и незамедлительно принимайте меры.

Ладно, ладно&ближе к теме! Наверное, любой более-менее опытный автомобилист обязан хоть немного быть в курсе касательно замены рулевой тяги на своем авто.

Для начала, кто не знает, рулевое управление включает в себя:

  • сам руль;
  • рулевую рейку (или, как ее еще называют, червячную передачу);
  • рулевой привод.

Основная причина, из-за которой и случаются проблемы привода это изнашивание шарового шарнира наконечников тяг.

Замена рулевых тяг и наконечников

Подключение к партнерке AIR — Замена рулевых тяг и наконечников Chery Tiggo (установка тяг CTR CRT-28

Замена рулевой тяги на Ford Sierra

Замена рулевой тяги на Ford Sierra 1992 года.

Какие же неисправности, если они появляются, обычно приходится наблюдать:

  • звуки, стуки;
  • начинает вибрировать переднее колесо;
  • увеличивается рулевой люфт;
  • туго крутить руль;
  • уклонение траектории при движении машины прямо.

Вырывание и выдавливание

По результатам испытаний на вырывание и выдавливание из корпуса рулевого наконечника шарового пальца выяснилось, что все рулевые наконечники соответствуют ГОСТу Р 52433-2005. Однако мы проводим сравнительный тест и поэтому будем оценивать их по заложенному в конструкцию запасу прочности.

Наименьший коэффициент запаса прочности по усилию вырывания — в 1,4 раза выше ГОСТа — у наконечника марки SAT, а максимальный — почти в 2,5 раза выше ГОСТа — у образца компании AYWIparts. У наконечника Febest палец остался в корпусе, потому что при усилии 3550 кгс срезало резьбу с пальца и гайки, которая была приложена в комплекте с изделием. У наконечника Torque гайка вообще оказалась самой слабой из всех: при создании усилия 2400 кгс вся ее резьба осталась на шаровом пальце. Претензий к качеству крепежа остальных испытуемых у нас не возникло.

По усилию выдавливания результаты меняются. У наконечника CTR при доведении усилия до 4750 кгс мы так и не смогли выдавить шаровый палец: согнулся корпус наконечника. Зато при усилии на 2000 кгс меньше у наконечника Torque шаровый палец выдавил металлическую заглушку и выскочил из корпуса.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как снять рулевую рейку на Форд Фокус (Ford Focus) 1 2 3 –его поколения

  1. Перед началом всех работ рекомендуется загнать автомобиль на яму или эстакаду.
  2. Откручиваем болты подрамника с двух сторон
  3. Откручиваем болт крепления подрамника, но не до конца, оставляем несколько витков с двух сторон
  4. Откручиваем болты крепления подрамника к выхлопной трубе.
  5. Оттягиваем вниз подрамник, для того чтобы предоставить доступ к болтам крепления рулевой рейки.
  6. Отключаем все блоки проводов от датчика АБС
  7. В салоне откручиваем болт крепления рулевой рейки к рулю.
  8. Теперь снимаем рулевые наконечники.
  9. Снимаем защиту картера, держится она на двух креплениях
  10. Откручиваем подушку от коробки передач
  11. Скидываем реактивную тягу
  12. Ослабляем болты на тяге для того, чтобы можно было легко завести и вытащить рулевую рейку
  13. Вытаскиваем рулевую рейку.

Признаки неисправности рулевых наконечников

Во время поворота руля влево или вправо, либо при движении по выбоинам появляется посторонний звук, стук и свободный ход руля. Значительный износ наконечников рулевой тяги может появиться в самовольном отклонении машины от выбранной траектории движения, неточном управлении либо радиуса поворота.

У рулевых наконечников установлен определенный срок службы, зависящий от множества факторов. На длительность бесперебойной работы наконечников влияет качественное дорожное покрытие, по которому передвигается автомобиль.

Последствия несвоевременной замены наконечников

Если не вовремя поменять рулевые наконечники в автомобиле, то помимо проблем со схождением, может при движении по большой кочке из наконечника выпасть шар, следовательно, трудностей возникнет намного больше.

Инструменты для замены рулевых наконечников

Для работы приготовьте следующие инструменты:

  • Съемник шаровых шарниров;
  • Ключ-шестигранник диаметром на «5»;
  • Ключи размерами на «15», «23», «24»;
  • WD-40
  • ключ, с помощью которого сможете открутить гайки колес.

Примечание: Лучше всего работу выполняйте на подъемнике, либо, когда автомобиль установлен на опоры.

Наконечник рулевой тяги

Примечание: Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны меняем наконечник рулевой тяги, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

5. Ключом на 24 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания вторым ключом.

6. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание: Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки

8.5. Ford Focus II. Замена чехла рулевого механизма и снятие рулевой тяги

ЗАМЕНА ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА

Чехол рулевого механизма меняем при его повреждении и потере им эластичности.
За состоянием чехла необходимо следить, т. к. при его повреждении в шаровой шарнир тяги и в полость механизма попадает грязь, которая может вызвать быстрый износ деталей рулевого механизма.
Поворачиваем рулевое колесо до упора в сторону, противоположную расположению заменяемого чехла.
Снимаем наконечник рулевой тяги (см. «8.3. Ford Focus II. Замена наконечника рулевой тяги»).
Для наглядности показываем замену чехла на снятом рулевом механизме.

Сжав пассатижами концы хомута…

…снимаем хомут.
Снять хомут крепления чехла к картеру можно двумя способами.

Вставив лезвие отвертки в замок хомута, разжимаем его…

…или перекусываем замок бокорезами.

Снимаем чехол с картера рулевого механизма и трубки выравнивания давления воздуха.
Устанавливаем новый чехол в обратной последовательности.
После замены чехла рулевого механизма при необходимости проверьте и отрегулируйте углы схождения колес.

СНЯТИЕ РУЛЕВОЙ ТЯГИ

Снимаем рулевую тягу для замены при повреждении резьбы на стержне или износе шарового шарнира тяги.
Демонтируем рулевой механизм в сборе с рулевыми тягами и наконечниками (см. «8.4. Ford Focus II. Снятие рулевого механизма»).
Ослабив затяжку контргайки, сворачиваем наконечник с рулевой тяги, которую нужно заменить (см. «8.3. Ford Focus II. Замена наконечника рулевой тяги»).

Часть рулевой рейки длиной 40 мм не контактирует с уплотнением.

Зажав рейку одним трубным ключом за нерабочий участок, другим отворачиваем тягу.

Отсоединяем тягу от рейки рулевого механизма.
Устанавливаем новую тягу в обратной последовательности. Перед вворачиванием корпуса шарнира тяги, наносим на его резьбовой наконечник фиксирующий герметик.
Перед монтажом рулевого механизма устанавливаем среднее положение рейки.
После установки рулевого механизма на автомобиль проверяем и при необходимости регулируем угол схождения колес на СТО.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена наконечника рулевой тяги (для применения на моделе ford focus ii)

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

  • Новый подшипник ступицы.
  • Съемник.
  • Гаечный ключ на «21».
  • Съемное устройство для наконечников.
  • Комплект головок.
  • Оправки под диаметр детали.
  • Домкрат, молоток, лом.
  • Ключ динамометрический (чтобы затягивать резьбовые соединения).

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

Замена передней ступицы Ford Focus 2

Порядок действия:

  • Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
  • Поддомкратить кузов, ослабить колесные гайки, снять колесо.
  • Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
  • Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
  • Отвернуть крепление шаровой опоры.
  • Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
  • Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
  • Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
  • Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
  • Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
  • Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена заднего подшипника

На задней оси машины Ford Focus 2 устанавливаются барабанные или дисковые тормоза, именно поэтому процесс замены подшипника ступицы на авто с разными тормозами несколько отличается. Необходимо рассмотреть оба случая.

Замена задней ступицы на машине с установленными сзади тормозными дисками:

  • Поставить авто на домкрат, снять заднее колесо.
  • Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
  • Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
  • Демонтировать скобу суппорта.
  • Снять тормозной диск и вывернуть 4 болта крепления ступицы.
  • Демонтировать ступицу (она идет в сборе с подшипником).
  • Установить новую ступицу на место, произвести сборку.

Если на авто есть ABS, нужно переставить датчик со старого узла на новый. Задний подшипник (оригинал) так же, как на передней оси, идет в сборе со ступицей.

Замена ступицы на машине с установленными сзади барабанными тормозами:

  • В салоне авто до упора опустить рычаг ручника.
  • Снять заднее колесо и демонтировать тормозной барабан.
  • Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
  • Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
  • Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Не стоит пытаться менять отдельно подшипник, так как это изделие конструктивно предусмотрено вместе с передней ступицей. Деталь не подлежит разборке, она меняется целиком! Конечно, это влияет на стоимость изделия, но от исправности подвески зависит безопасность во время движения, поэтому замена ПС должна производиться своевременно.

Как поменять рулевой наконечник Форд Фокус 2

Чтобы сохранить примерные установки развал/схождения, можно нанести метку перед откручиванием рулевого наконечника или считать обороты — столько же оборотов надо будет сделать, прикручивая новый наконечник.

  1. Поднять переднюю часть авто и снять колесо.
  2. Ослабить контргайку рулевого наконечника ключом на 24.
  3. Головкой/ключом на 15 открутить гайку шарового пальца.
  4. Установить съемник шаровых и выпрессовать шаровый палец из проушины. Также палец можно освободить аккуратными ударами молотка по проушине (но не по резьбе!), одновременно надавливая монтажной лопаткой на наконечник вниз.
  5. Открутить рулевой наконечник, считая обороты, и снять.
  6. Установить новый рулевой наконечник с таким же числом оборотов в обратной последовательности.
  7. Проверить параметры и при необходимости провести схождение для правильных углов установки колес.

Замена рулевого наконечника делается при поднятой передней части авто.

</span>

Новый рулевой наконечник.

</span>

Открутить колесо.

</span>

Снять.

</span>

Ослабить контргайку рулевого наконечника ключом на 24 (можно придерживать ключом на 23).

</span>

Головкой на 15…

</span>

… открутить гайку шарового пальца.

</span>

Установить съемник шаровых.

</span>

Вращать гайку съемника…

</span>

… пока наконечник не выскочит из проушины.

</span>

Открутить наконечник, считая обороты.

</span>

Металлической щеткой…

</span>

очистить конец рулевой тяги.

</span>

Также можно нанести средство для удаления ржавчины.

</span>

Закрутить новый наконечник тем же числом оборотов.

</span>

Вставить шаровый палец в проушину.

</span>

Наживить гайку.

</span>

Закрутить

</span>

Подтянуть контргайку.

  • https://help2drivers.ru/zamena-rulevjyh-nakonechnikov-ford-fokus-2/
  • https://m.etlib.ru/report/1309-zamena-rulevogo-nakonechnika-ford-fokus-2

Замена передних и задних ступичных подшипников

Подшипник и ступица — это ОДИН целый НЕ РАЗБОРНЫЙ узел. Отдельно подшипник заменить нельзя!!! Подшипники на конвейер поставляют FAG и SNR

( Информация от BlackGoga ) =================Передняя ступица FORD 1 471 854 (в данном комплекте НЕТ ступичного болта) Motorcraft 3M512C300AA нет ступичного болта NTN/SNR R152.62 FAG 713678790 SKF VKBA 3660 RUVILLE 5289 RUVILLE 5273 Fenox WHB71111 GMB GH21190 (НЕТ ступичного болта) по отзывам ходит до 15000км. LYNXauto WH-1215

================= Задняя ступица

С ABS

FORD 1 766 628 FORD 1 506 577 SKF VKBA 3661 NTN/SNR R152.69 NTN/SNR R152.79 (Отличие .69 от .79 — первая идет с датчиком АБС в комплекте, вторая без) Ruville 5282 Fenox WHB83117 GMB GH31570 FAG 713678940

Без ABS

FORD 1 508 112 NTN/SNR R15279

Уточняйте в магазинах наличие ступичных болтов в комплектах. Болты ступиц

Ford 1 569 107 Болт крепления подшипника ступицы, передний, на одну ступицу, 1шт. болт. Land Rover LR000577 как аналог оригиналу Ford 1 539 719 Болт крепления ступицы, задний, для установке надо 4шт.

Для откручивания болтов задней ступицы необходима Головка торцевая E12

, некоторые ошибочно ей называют ключем TORX. Скрытый текст

x

Фото взято отсюда: Замена передних и задних ступичных подшипников (сообщение #14281028)Пыльник передней ступицы VOLVO 31329227 для 1.8/2.0 МКПП/АКПП и 1.6 АКПП

Скрытый текст

x

VOLVO 31329801 для 1.6 МКПП Схема установки пыльника

Скрытый текст

1 — ступичный подшипник 2 — пыльник ступицы 3 — ступичный болт 4 — поворотный кулак

x

Информация и фото про пыльник ступичного болта взята отсюда Замена передних и задних ступичных подшипников (сообщение #18189212) Замена передних и задних ступичных подшипников (сообщение #18190398)

Сколько проехала ваша ступица с подшипником до замены?
До 10 000км. 13 3,2%
10 000-30 000км. 21 5,2%
30 000-50 000км. 27 6,7%
50 000-75 000км. 41 10,2%
75 000-100 000км. 50 12,4%
100 000-125 000км. 64 15,9%
125 000-150 000км. 72 17,9%
150 000-200 000км. 77 19,1%
Более 200 000км. 38 9,4%
Какую ступицу поставили?
FAG 194 46,9%
Fenox 9 2,2%
FORD 45 10,9%
GMB 20 4,8%
LYNXauto 9 2,2%
Motorcraft 3 0,7%
NTN/SNR 51 12,3%
RUVILLE 5 1,2%
SKF 39 9,4%
Иная 39 9,4%

Total 392 votes, last 22 April.

Topic handbook:

Отчет по замене переднего ступичного подшипника от -PaNik_TS- Вариант замены переднего ступичного подшипника со снятием стойки от Karlos-on Вариант замены переднего ступичного подшипника методом охлаждения от Master90 Вариант замены переднего ступичного подшипника методом нагрева от -PaNik_TS- Отчет по замене переднего ступичного подшипника от Enichkin Вариант замены переднего ступичного подшипника без снятия поворотного кулака от _Serega_ Вариант самостоятельной запрессовки переднего ступичного подшипника от -kolhoz- Вариант установки пыльников от Вольво для защиты передних ступик от Dovinant Избавление от щелчков в ШРУСе Коды передней ступицы в сборе с подшипником Отчет по замене заднего ступичного подшипника от KpemeHb Отчет по замене заднего ступичного подшипника от roman_ispu Отчет по замене заднего ступичного подшипника от Тац Задний ступичный подшипник в барабанных тормозах и инструкция по замене от -PaNik_TS- Замена переднего подшипника с помощью самодельной оправки от denchik51 Отзыв о подшипнике от pwdeni Задний подшипник (информация + фото) «BASBUG 7M512C299AD» от noxx Распил передней ступицы GMB GH211 Задняя ступица Ruville 5282 с датчиком NTY KLPFR033Z — болт передней ступицы Передняя ступица Ruville 5289 (в коробке лежит Fag Slovakia) Чертеж фирменного съёмника Оправка для ступичного подшипника

передний ступичный подшипник, задний ступичный подшипник, ступица, подшипник, замена подшипника

Выявление неисправности

Проверить состояние рулевого управления Форд Фокус можно в любом автосервисе, а при наличии смотровой ямы и самостоятельно. У автомобиля вывешивается передняя часть, и покачиваниями в горизонтальной плоскости колёс определяется люфт. Данную проверку рекомендуется проводить при любой замене передних колёс или поддомкрачивании передней части автомобиля. При выявлении биения дальнейшая проверка проводится под автомобилем. Под автомобилем определяется, что пришло в неисправность рулевые тяги или наконечники. Проверку следует проводить вдвоем. Один крутит рулевое колесо, а второй под автомобилем определяет неисправность узлов автомобиля. Проверку можно провести и одному, для этого вывешивается передняя часть Форд Фокус. Рукой берётся рулевая тяга и поступательными движениями с усилиями вверх-вниз и взад-вперёд проверяется люфт. При его выявлении замена детали обязательна.

Бренды, цены и подшипники. Ступица Форд Фокус 2

С оригиналами мы разобрались, а ниже посмотрим на других производителей, чьи подшипники покупать не страшно и не так дорого.

  1. PROFIT 2501—3660 , цена около 2 400 рублей. Чешская марка, производящая колодки, ролики, фильтры, детали подвески. Все подшипники в основном произведены в КНР, а упакованы в Европе, но качество вполне приличное.
  2. За такие же деньги можно купить ступицу в сборе MAPCO с артикулом 26647 . Немецкое качество, фирма надёжная и довольно известна в Европе и Америке. Производит запчасти более чем 12 тыс. наименований и работает только на рынок запчастей, aftermarket.

Подшипник MAPCO 26647.

Подшипник SKF — артикул VKBA 3660.

Подшипник FAG 713 6787 90.

Если его в комплекте нет, то покупать его нужно отдельно. Его каталожный номер Ford 1 569 107 . А кроме того, нужно будет купить пыльник передней ступицы. Он продаётся под номером VOLVO 31329227 . Удачного всем выбора и прямых дорог!

При возникновении различных неисправностей в ходовой части автомобиля появляются стуки и шумы, свидетельствующие о том, что подвеску необходимо ремонтировать.

Замена подшипника ступицы (ПС) на Ford Focus-2 большой сложности не представляет, при желании и определенных навыках работу можно проделать своими руками. В этой статье мы рассмотрим, как меняется ПС самостоятельно, и какие есть нюансы при его замене.

Проведение работ

Автомобиль устанавливается на смотровую яму, глушится, ставится на ручник, под задние колёса устанавливаются противооткаты. Замена деталей проводится в смотровой яме или на подъёмнике. Обрабатываем WD-40 стопорную гайку рулевого наконечника и, пока откисает ржавчина, снимаем хомуты с пыльника. Маленький хомут (ближний к колесу) разжимаем при помощи пассатижей и протаскиваем по тяге к колесу. Большой перекусываем кусачками, церемониться с ним не стоит, он одноразовый и ему потребуется замена, главное, не повредить пыльник. Отсоединив трубку вентиляции, продвигаем пыльник к колесу. Обрабатываем WD-40 место соединения тяги и рулевой рейки и пробуем отвернуть её. На оригинальной тяге не предусмотрено шлицов под ключ. Отворачивать её придётся при помощи газового ключа против часовой стрелки. Значительные усилия придётся приложить только вначале, дальше она выкручивается рукой. Немного ослабляем стопорную гайку у рулевого наконечника и выворачиваем тягу из него.

Отворачиваем со снятой детали стопорную гайку, снимаем с неё хомут и чехол. Пыльник осматриваем на герметичность, при повреждениях корпуса ему потребуется замена, попавшая пыль и грязь быстро выведут шарнир из строя. Одеваем на новую деталь защитный чехол и маленький хомут. Наворачиваем контргайку на резьбу. Желательно вымерять расстояние по старой тяге и отметить при помощи текстового штриха или лака для ногтей (стащить потихоньку у жены или подруги) на новой. Устанавливаем новую тягу на место, для чего заворачиваем шарнир в рейку. На большинстве новых деталей имеется шлицы под ключ, при их наличии замена значительно облегчается. Устанавливаем пыльник на место так, чтобы в него без проблем вошла трубка вентиляции. Крепим чехол при помощи хомутов. Вворачиваем резьбу в рулевой наконечник так чтобы расстояние получилось как на старой. Для этого и потребовалась метка, на резьбе. Приступаем к замене у Форд Фокус второй тяги. После завершения работ проверяем автомобиль на ходу и направляемся в сторону ближайшего сервиса для регулировки схождения колёс.

P.S.

Работы можно проводить и без смотровой ямы. Для этого вывешивается сторона автомобиля, где будет проводиться ремонт, снимается колесо, руль выворачивается до упора. Дальше всё проводится в точно такой же последовательности, только с меньшими удобствами и возможностью больших проблем при выворачивании родного шарнира из рулевой рейки.

P.P.S

Если вы правильно вымеряли длину тяги, резина старая и имеет неравномерный износ, а автомобиль при движении не уводит в сторону, то регулировку схождения можно и не проводить. Хороший мастер не возьмётся её выполнять, а проводить её у плохого – это пустая трата денег.

Сняли рулевую тягу на Форд Фокусе 3

Ремонт рулевой рейки авто Ford Focus .Ремонт рулевой рейки Ford Focus в СПБ

Как открутить на иномарке рулевую шарнирную тягу, без снятия рулевой рейки?

Замена рулевой тяги и наконечника

Как работает съемник шаровых опор и рулевых тяг вилка. Обзор

Интересно почитать:

  1. Ремонт рулевой рейки Форд Фокус 2;
  2. Как подтянуть рулевую рейку на Форд Фокус 2: видео.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:рулевое управление Ford Focus II, ремонт рулевого управления Ford Focus II, моменты затяжки Ford Focus II

#наконечник_рулевой_тяги #рулевое_управление #Ford_Focus_2 #Форд_Фокус_2

Наконечник рулевой тяги

Примечание: Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны меняем наконечник рулевой тяги, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

5. Ключом на 24 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания вторым ключом.

6. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание: Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки. 9

Если необходимо заменить на новую, отворачиваем контргайку наконечника рулевой тяги и удаляем ее в отходы. Перед отворачиванием щеткой по металлу очищаем резьбу на рулевой тяге, а также помечаем или запоминаем расположение гайки на тяге, чтобы при установке по возможности не изменить схождение колес

9. Если необходимо заменить на новую, отворачиваем контргайку наконечника рулевой тяги и удаляем ее в отходы. Перед отворачиванием щеткой по металлу очищаем резьбу на рулевой тяге, а также помечаем или запоминаем расположение гайки на тяге, чтобы при установке по возможности не изменить схождение колес.

10. Если снималась ранее, наживляем новую контргайку наконечника рулевой тяги. Заворачиваем гайку до ранее нанесенной метки.

11. Наносим немного моторного масла на резьбу рулевой тяги.

12. Берем новый наконечник и навинчиваем его по часовой стрелке на рулевую тягу на количество витков резьбы, отсчитанное при снятии.

13. Вставляем наконечник в поворотный кулак…

… и наживляем его новую гайку крепления. Затем затягиваем гайку крепления наконечника рулевой тяги к поворотному кулаку с моментом затяжки 48 Н·м, удерживая при этом палец наконечника от проворачивания.

14. Затягиваем до упора контргайку наконечника рулевой тяги. Момент затяжки контргайки должен составлять 62 Н·м.

15. Ставим на место переднее колесо.

16. После всех работ проверяем и при необходимости регулируем углы установки колес.

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1.Руководство по эксплуатации 2.Двигатель 3.Сцепление 4.Коробка передач 5.Передний привод 6.Передняя подвеска 7.Задняя подвеска 8.Рулевое управление 9.Тормозная система 10.Электрооборудование 11.Кузов 12.Отопление, вентиляция и кондиционирование 13.Приложения Форум Тех.помощь «FORD»

Меню1.Руководство по эксплуатации2.Двигатель3.Сцепление4.Коробка передач5.Передний привод6.Передняя подвеска7.Задняя подвеска8.Рулевое управление9.Тормозная система10.Электрооборудование11.Кузов12.Отопление, вентиляция и кондиционирование13.ПриложенияФорум Тех.помощь «FORD»
Содержание (скрыть/показать)

8. Рулевое управление
8.1. Снятие рулевого колеса
8.2. Снятие рулевой колонки
8.3. Замена наконечника рулевой тяги
8.4. Снятие рулевого механизма
8.5. Замена чехла рулевого механизма и замена рулевой тяги
8.6. Снятие бачка и удаление воздуха из гидропривода
8.7. Замена датчика давления и снятие насоса гидропривода

Посмотреть весь тех. раздел

Как заменить ступицу на Форде Фокус 2

Форд Фокус 2 представлен на российском рынке с 2005 года. За это время автомобиль доказал свою прочность, надежность и безопасность. Высокое качество машины в сочетании с очень демократичной ценой является главным преимуществом модели. Но даже самое качественное транспортное средство изнашивается. Большинство узлов и деталей автомобиля постоянно подвергаются нагрузкам, трению. Высокая скорость, большой вес время от времени требуют обновления запчастей автомобиля для поддержания высокого уровня безопасности.

Большая доля нагрузки приходится на подвеску и колеса. Для обеспечения комфортной и безопасной езды необходимо постоянно контролировать и своевременно заменять ступицу с подшипником. Поскольку в Форд Фокус 2 подшипник встроен в ступицу, то заменить придется деталь целиком.

  1. Почему нужно менять
  2. Что нужно для замены
  3. Инструкция по замене ступицы своими руками

Почему нужно менять

Главная причина, почему необходимо менять ступицу на Форд Фокус 2, в том, что каждый подшипник имеет определенный эксплуатационный период, в течение которого деталь гарантированно функционирует. За время этого периода моторесурс узла сокращается и по его окончании деталь может прийти в негодность и сломаться в любой момент. Учитывая российское бездорожье контроль за ступичным подшипником Форд Фокус 2 должен осуществляться с особой тщательностью. Производитель определяет ресурс подшипника в 70–80 тысяч километров пробега. Специалисты утверждают, что после первой замены ступичного подшипника его ресурс значительно сокращается. На него негативным образом влияет износ ходовой, а также сам факт ремонта узла. Очевидно, что чем больше пробег автомобиля, тем хуже эксплуатационные показатели механизмов и деталей.

Более длительный срок эксплуатации и большую надежность можно получить, используя оригинальные детали для замены.

Что нужно для замены

Замена ступицы — дело несложное и может быть осуществлено своими руками. Для замены запчасти необходимо подготовить:

  • Новую ступицу (или ступицы, если меняется сразу несколько узлов);
  • Домкрат и противооткатные упоры;
  • Опоры под кузов;
  • Набор гаечных ключей;
  • Набор шестигранников;
  • Молоток;
  • Инструмент для выпрессовывания.

Для большего комфорта при проведении работ рекомендуется использовать тканевые прорезиненые перчатки и съемник подшипников.

Стоит отметить, что рекомендуется замена сразу обеих передних или задних ступиц, так как при износе одной, как правило, требует замены и другая. Это объясняется тем, что на обе детали действуют одинаковые силы и нагрузки.

Инструкция по замене ступицы своими руками

Безусловно, заменить деталь можно в автосервисе, однако, это будет связано с определенными денежными затратами. При этом даже неопытный владелец Форд Фокус 2, при наличии необходимого инструмента может успешно заменить ступицу. Для успешного проведения процедуры нужно следовать простому алгоритму:

  • подставить упоры под колеса для обеспечения безопасности процедуры;
  • сорвать ключом для колесных гаек крепеж колеса, ступицу которого планируется менять;
  • поднять автомобиль на домкрате;
  • подставить подпорку под автомобиль;
  • выкрутить крепеж колеса;
  • снять колесо;
  • развести отверткой тормозные колодки;
  • снять суппорт;
  • снять тормозной диск;
  • выкрутить ступичный болт;
  • демонтировать рулевую тягу;
  • при помощи молотка выбить шаровую опору;
  • вынуть ШРУС;
  • провести демонтаж поворотного кулака.

Теперь необходимо произвести выпрессовывание из поворотного кулака ступицы с подшипником. Это делается на специальном инструменте для выпрессовывания. После того как процедура окончена, подшипник не подлежит восстановлению, нужно только менять отработанную деталь.

На этом выполнена половина дела. Далее, происходит запрессовывание новой ступицы на место. Затем следует процедура сборки деталей на место:ставится поворотный кулак; устанавливаются ШРУС, шаровая опора и рулевая тяга; вкручивается ступичный болт и далее все остальные операции выполняются в обратном порядке.

В замене ступицы есть нюанс, когда операция производится на автомобилях с наличием АБС в тормозной системе. В таком случае система оборудована специальным подшипником. Кроме того, нужно в процессе демонтажа не забыть снять клемму с датчика АБС.

Как показывает практика, датчик антиблокировочной системы может прикипать к поворотному кулаку

В таком случае не рекомендуется его отрывать, чтобы не деформировать, но процесс выпрессовывания-запрессовывания должен производиться с предельной осторожностью. После окончания замены могут гореть индикаторы АБС и ЕСП

Однако, после первой поездки, набрав 20 км/ч, индикатор отключится, если только не был поврежден.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Меняем рулевую тягу на Ford Focus 2 самостоятельно

заподозрите что-то неладное, то

решительно и незамедлительно принимайте меры.

Ладно, ладно&ближе к теме! Наверное, любой более-менее опытный автомобилист обязан хоть немного быть в курсе касательно замены рулевой тяги на своем авто.

Для начала, кто не знает, рулевое управление включает в себя:

  • сам руль;
  • рулевую рейку (или, как ее еще называют, червячную передачу);
  • рулевой привод.

Основная причина, из-за которой и случаются проблемы привода это изнашивание шарового шарнира наконечников тяг.

Замена рулевых тяг и наконечников

Подключение к партнерке AIR — Замена рулевых тяг и наконечников Chery Tiggo (установка тяг CTR CRT-28

Замена рулевой тяги на Ford Sierra

Замена рулевой тяги на Ford Sierra 1992 года.

Какие же неисправности, если они появляются, обычно приходится наблюдать:

  • звуки, стуки;
  • начинает вибрировать переднее колесо;
  • увеличивается рулевой люфт;
  • туго крутить руль;
  • уклонение траектории при движении машины прямо.

Вырывание и выдавливание

По результатам испытаний на вырывание и выдавливание из корпуса рулевого наконечника шарового пальца выяснилось, что все рулевые наконечники соответствуют ГОСТу Р 52433-2005. Однако мы проводим сравнительный тест и поэтому будем оценивать их по заложенному в конструкцию запасу прочности.

Наименьший коэффициент запаса прочности по усилию вырывания — в 1,4 раза выше ГОСТа — у наконечника марки SAT, а максимальный — почти в 2,5 раза выше ГОСТа — у образца компании AYWIparts. У наконечника Febest палец остался в корпусе, потому что при усилии 3550 кгс срезало резьбу с пальца и гайки, которая была приложена в комплекте с изделием. У наконечника Torque гайка вообще оказалась самой слабой из всех: при создании усилия 2400 кгс вся ее резьба осталась на шаровом пальце. Претензий к качеству крепежа остальных испытуемых у нас не возникло.

По усилию выдавливания результаты меняются. У наконечника CTR при доведении усилия до 4750 кгс мы так и не смогли выдавить шаровый палец: согнулся корпус наконечника. Зато при усилии на 2000 кгс меньше у наконечника Torque шаровый палец выдавил металлическую заглушку и выскочил из корпуса.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как снять рулевую рейку на Форд Фокус (Ford Focus) 1 2 3 –его поколения

  1. Перед началом всех работ рекомендуется загнать автомобиль на яму или эстакаду.
  2. Откручиваем болты подрамника с двух сторон
  3. Откручиваем болт крепления подрамника, но не до конца, оставляем несколько витков с двух сторон
  4. Откручиваем болты крепления подрамника к выхлопной трубе.
  5. Оттягиваем вниз подрамник, для того чтобы предоставить доступ к болтам крепления рулевой рейки.
  6. Отключаем все блоки проводов от датчика АБС
  7. В салоне откручиваем болт крепления рулевой рейки к рулю.
  8. Теперь снимаем рулевые наконечники.
  9. Снимаем защиту картера, держится она на двух креплениях
  10. Откручиваем подушку от коробки передач
  11. Скидываем реактивную тягу
  12. Ослабляем болты на тяге для того, чтобы можно было легко завести и вытащить рулевую рейку
  13. Вытаскиваем рулевую рейку.

Признаки неисправности рулевых наконечников

Во время поворота руля влево или вправо, либо при движении по выбоинам появляется посторонний звук, стук и свободный ход руля. Значительный износ наконечников рулевой тяги может появиться в самовольном отклонении машины от выбранной траектории движения, неточном управлении либо радиуса поворота.

У рулевых наконечников установлен определенный срок службы, зависящий от множества факторов. На длительность бесперебойной работы наконечников влияет качественное дорожное покрытие, по которому передвигается автомобиль.

Последствия несвоевременной замены наконечников

Если не вовремя поменять рулевые наконечники в автомобиле, то помимо проблем со схождением, может при движении по большой кочке из наконечника выпасть шар, следовательно, трудностей возникнет намного больше.

Инструменты для замены рулевых наконечников

Для работы приготовьте следующие инструменты:

  • Съемник шаровых шарниров;
  • Ключ-шестигранник диаметром на «5»;
  • Ключи размерами на «15», «23», «24»;
  • WD-40
  • ключ, с помощью которого сможете открутить гайки колес.

Примечание: Лучше всего работу выполняйте на подъемнике, либо, когда автомобиль установлен на опоры.

Наконечник рулевой тяги

Примечание: Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны меняем наконечник рулевой тяги, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

5. Ключом на 24 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания вторым ключом.

6. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание: Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки

8.5. Ford Focus II. Замена чехла рулевого механизма и снятие рулевой тяги

ЗАМЕНА ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА

Чехол рулевого механизма меняем при его повреждении и потере им эластичности.
За состоянием чехла необходимо следить, т. к. при его повреждении в шаровой шарнир тяги и в полость механизма попадает грязь, которая может вызвать быстрый износ деталей рулевого механизма.
Поворачиваем рулевое колесо до упора в сторону, противоположную расположению заменяемого чехла.
Снимаем наконечник рулевой тяги (см. «8.3. Ford Focus II. Замена наконечника рулевой тяги»).
Для наглядности показываем замену чехла на снятом рулевом механизме.

Сжав пассатижами концы хомута…

…снимаем хомут.
Снять хомут крепления чехла к картеру можно двумя способами.

Вставив лезвие отвертки в замок хомута, разжимаем его…

…или перекусываем замок бокорезами.

Снимаем чехол с картера рулевого механизма и трубки выравнивания давления воздуха.
Устанавливаем новый чехол в обратной последовательности.
После замены чехла рулевого механизма при необходимости проверьте и отрегулируйте углы схождения колес.

СНЯТИЕ РУЛЕВОЙ ТЯГИ

Снимаем рулевую тягу для замены при повреждении резьбы на стержне или износе шарового шарнира тяги.
Демонтируем рулевой механизм в сборе с рулевыми тягами и наконечниками (см. «8.4. Ford Focus II. Снятие рулевого механизма»).
Ослабив затяжку контргайки, сворачиваем наконечник с рулевой тяги, которую нужно заменить (см. «8.3. Ford Focus II. Замена наконечника рулевой тяги»).

Часть рулевой рейки длиной 40 мм не контактирует с уплотнением.

Зажав рейку одним трубным ключом за нерабочий участок, другим отворачиваем тягу.

Отсоединяем тягу от рейки рулевого механизма.
Устанавливаем новую тягу в обратной последовательности. Перед вворачиванием корпуса шарнира тяги, наносим на его резьбовой наконечник фиксирующий герметик.
Перед монтажом рулевого механизма устанавливаем среднее положение рейки.
После установки рулевого механизма на автомобиль проверяем и при необходимости регулируем угол схождения колес на СТО.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
