Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается в первую очередь приобретением необходимых деталей. В продаже есть специальные комплекты для ВАЗ 2106. Просто покупаете и устанавливаете. Описание процесса установки обычно идёт в комплекте. Такая установка является самым простым вариантом для ВАЗ 2106. Однако, покупать весь комплект будет довольно дорого. При этом, конечно же, не придётся ломать голову над тем, что, как и куда поставить.

Другой вариант-это приобретать все детали по отдельности.

Подготовка

Установка инжектора проводится после подготовки ВАЗ 2106:

• Снятие карбюратора;
• Убираем провода карбюратора;
• Катушку зажигания;
• Коммутатор (если есть);
• Сливаем охлаждающую жидкость;
• Отсоединяем впускной и выпускной коллектор;
• Меняем принудительный обдув радиатора на электрический;
• Меняем бензобак на другой с электробензонасосом;
• Снимаем трамблёр и бензонасос;
• Устанавливаем заглушки на их место.

Перед тем как купить всё оборудование, нужно определиться с тем, какой контроллер будет установлен на автомобиль. В зависимости от этого приобретаем всё остальное.

Установка оборудования

Установка датчика положения коленвала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с отливом. Для этого сначала нужно будет снять шкив коленвала. Когда устанавливается новая крышка, то все уплотнительные детали меняются.Головку двигателя нужно будет растачивать или заменить на новую от инжекторной Нивы, т. к. у карбюраторной впускные окна меньше, чем у инжекторной. К тому же нужно будет предусмотреть крепление ресивера.

Далее, закрепляем ресивер, рампу с форсунками, выпускной коллектор. Не забываем о прокладках между соединениями. К ресиверу прикручиваем дроссельный узел.Также нужно поставить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателя установка последнего может быть затруднена, потому что его нужно расположить как можно ближе к цилиндрам.

Датчик скорости располагается между КПП и входом троса спидометра. Трубку для обратного слива топлива удобнее всего будет протянуть по днищу автомобиля ВАЗ 2106.

Замена приемной трубы (“штанов”) ВАЗ 2107

При замене приемной трубы нужно обязательно заменить прокладку между ней и выпускным коллектором. Также лучше поменять гайки крепления “штанов” к коллектору. Порядок действий такой:

• ослабить хомут и отстыковать штаны от резонатора;
• открутить четыре гайки крепления приемной трубы к коллектору;

Важно: откручивать гайки следует осторожно, чтобы не свернуть шпильки крепления. В противном случае придется высверливать и менять шпильки

• снять “штаны” (приемную трубу) и прокладку;
• установить новую прокладку;
• установить новую приемную трубу;
• соединить приемную трубу с резонатором, затянуть хомут крепления;
• затянуть гайки крепления “штанов” к коллектору.

Если после установки новой приемной трубы выхлопная система провисает или бьется о днище, возможны такие варианты:

• резонатор или приемная труба закреплены не под теми углами;
• провисли подушки двигателя.

В первом случае достаточно ослабить хомуты и установить детали правильно. Во втором придется заменить подушки двигателя.

Капитальный ремонт ВАЗ 2107

В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

• уплотнитель картера;
• манжеты обоих коллекторов;
• сальники коленвала;
• помпу;
• генератор;
• бензонасос;
• карбюратор.

ГБЦ также легко снимается с двигателя без демонтажа.

Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

• меняется вся поршневая группа;
• растачиваются цилиндры;
• шлифуется коленвал;
• меняются вкладыши.

Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ, раструбные муфты и пр.

Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

• разборку ГБЦ, с последующей очисткой и проверкой;
• осмотр коромысел и клапанов;
• ремонт или шлифовку клапанов;
• демонтаж поршней и шатунов;
• демонтаж коленчатого вала;
• проверку состояния блока цилиндров и его чистку;
• проверку распределительного вала;
• осмотр подшипников и проверку их на люфт;
• снятие и установку колец;
• проверку зазоров;
• осмотр сальников и их замену.

Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.
2. Демонтируем трос газа.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки.
5. Отключаем разъем проводов регулятора холостого хода.
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера.
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без демонтажа форсунок.
10. Снимаем термоэкран с коллектора.
11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
14. Проводим замену прокладки. Проводим замену прокладки
15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Лада 2107 Marine › Бортжурнал › Сюрпризы, сюрпризы… (замена прокладок коллекторов)

Закончив водопроводные дела решил проверить состояние прокладки впускной трубы и выпускного коллектора. Несколько причин, побудивших меня это сделать:— троение двигателя при прогреве;— постепенное падение оборотов двигателя при прогреве (редко — вплоть до полной остановки) и затем самопроизвольный резкий набор оборотов;— пар из выхлопной трубы при прогреве (возможно, это и конденсат, а у меня — паранойя :))— тряска двигателя при трогании — практически неощущаемая на холодную и усиливающаяся по мере его прогрева (как при кривом диске сцепления);— чрезмерный нагрев корпуса карбюратора;— следы то ли масла, то ли ОЖ с копотью на стыке впускной трубы и головки блока.

В общем, ряд симптомов мог бы указать на прогар прокладки головки блока, но при этом:— нет следов масла в расширительном бачке и антифриз прозрачен, как новый;— нет пузырьков в расширительном бачке ни во время, ни после прогрева двигателя;— нет эмульсии на крышке МЗГ, на щупе;— масло просто темное, без признаков попадания в него ОЖ.

Поэтому решил проверить для начала эти прокладки, купив 2 штуки по 54 руб. Тем более, что операция в целом несложная. Открутил со шпилек выпускного коллектора гайку крепления щитка стартера и болтик М6 щитка (его неудобно крутить, особенно, когда собираешь все обратно). К водяному насосу и коллектору трубка печки у меня не была еще прикручена после замены насоса. Снял корпус воздушного фильтра, отсоединил все шланги от впускной трубы и карбюратора и полез под машину, чтобы открутить хомут крепления приемной трубы к кронштейну КПП. Там меня ждал первый сюрприз:

Уплотнение привода спидометра уже не держит

Ладно, займемся этой проблемой позже…

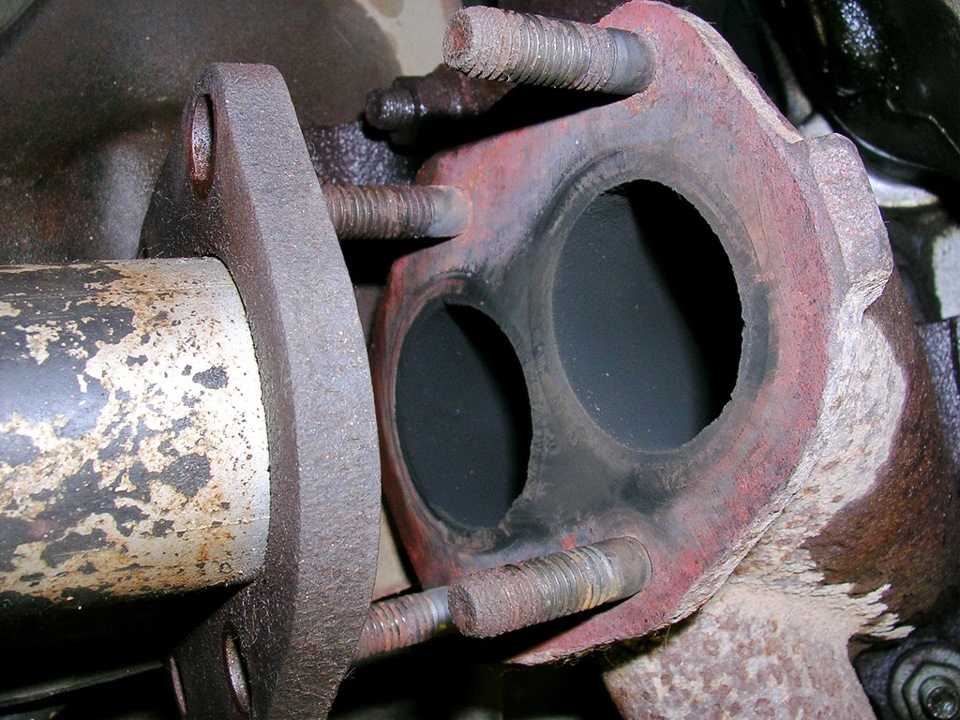

Отсоединил приемную трубу от фланца выпускного коллектора и снял старую прокладку. Точнее, там оказались 2 прокладки. Видимо, в прошлый раз я так собрал выпуск по невнимательности — вот еще один сюрприз

Тут с уплотнением все в порядке

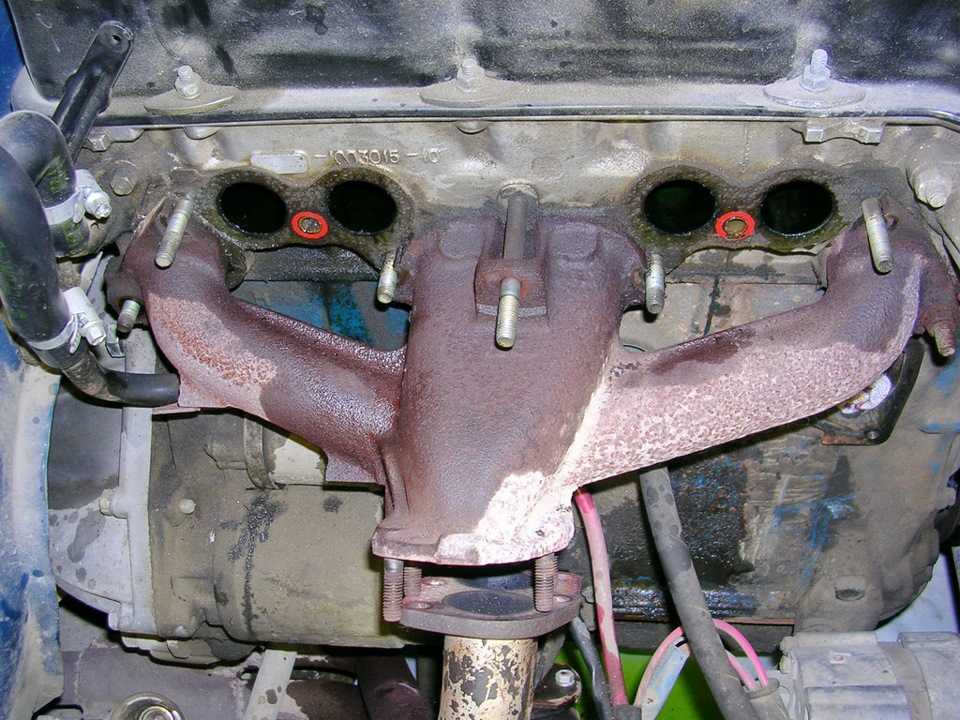

Откручивая гайки коллектора — 7 штук — пара гаек, что находились ближе к моторному щиту, стронулись очень легко, практически от руки. Снял сначала впускную трубу с карбюратором на ней:

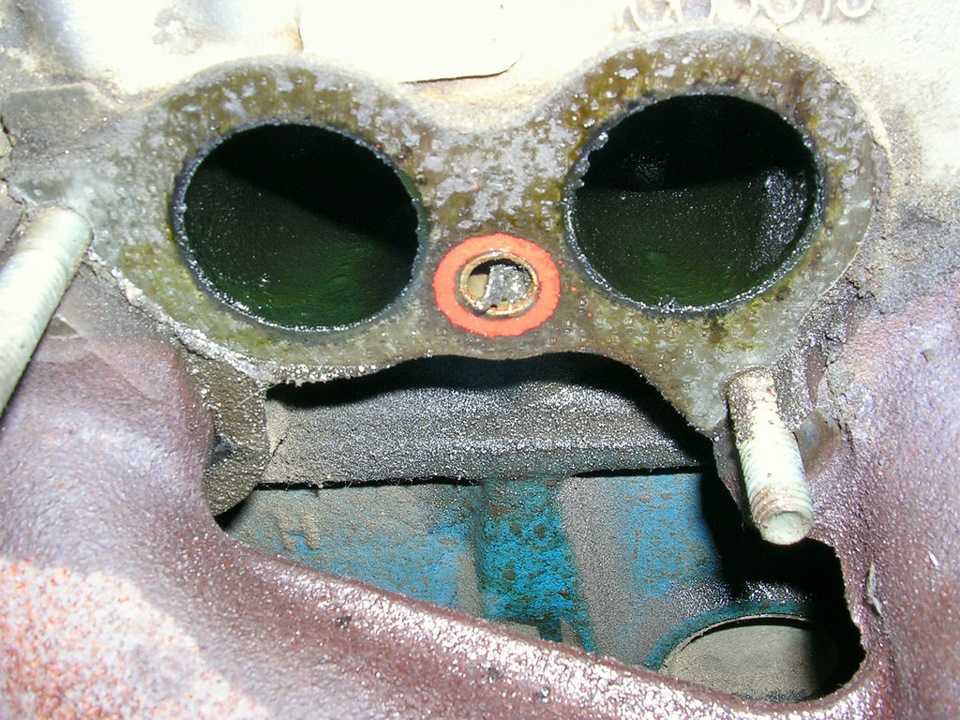

И обнаружил вот такой «подарок»:

Кто здесь?

Что-то похожее на остатки прокладки и какой-то шерсти

Аккуратно извлек эту гадость. Вроде бы в головке канал остался чистым.Дальше снял выпускной коллектор. Оп-па:

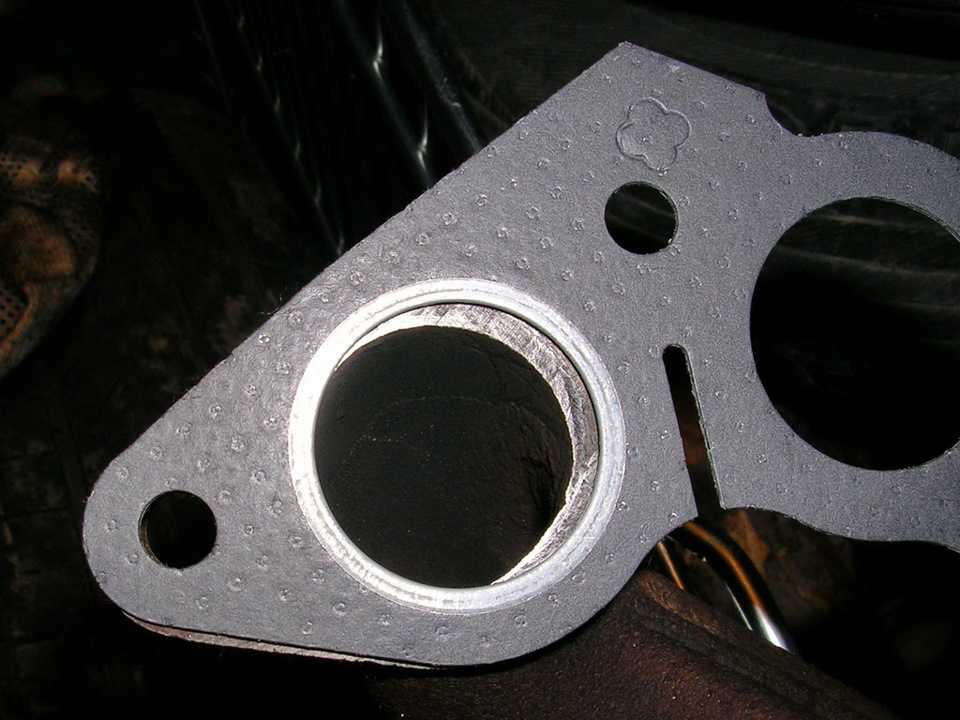

Интересно, как можно было так поставить прокладку?!Ну и след на фланце коллектора:

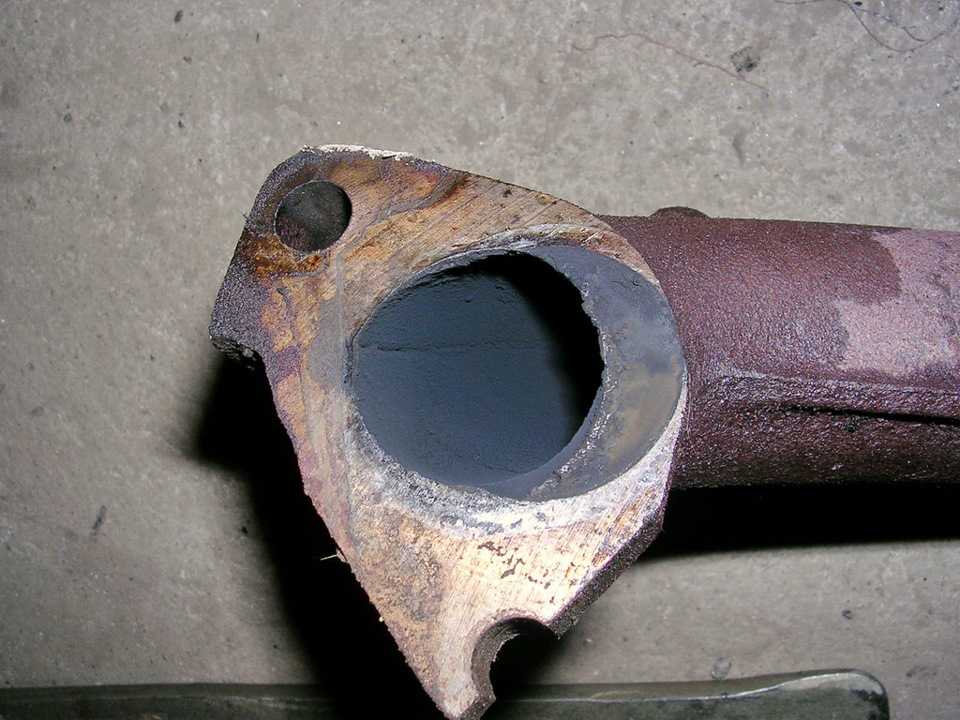

Видно, где прорыв газов шел

И, наконец, свидетельство того, что сальники клапанов 2-го цилиндра не справляются со своей задачей:

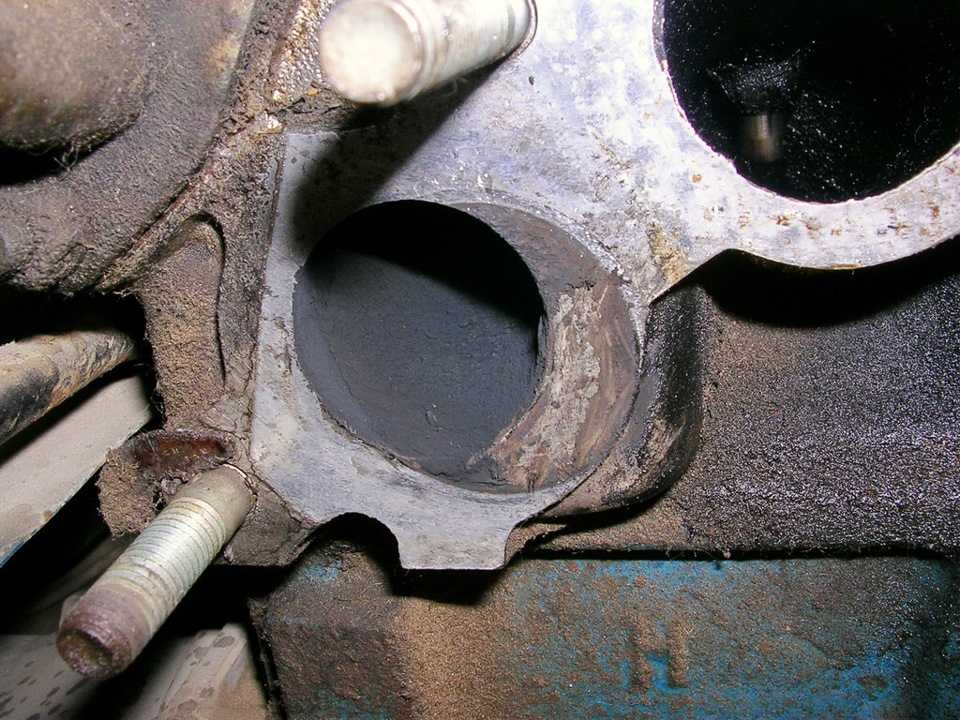

Черный хрупкий нагар на стенках выпускного канала ГБЦ второго цилиндра

Нагар довольно легко откалывался шлицевой отверткой, и был счищен как в ГБЦ, так и в коллекторе. По фланцам трубы и коллектора прошелся лезвием канцелярского ножа, чтобы счистить остатки прокладки, ржавчину и нагар, протер обезжиривателем.Новую прокладку как ни прикладывал, точного совмещения отверстий с коллектором добиться не получилось.

Нашел положение, при котором смещение минимальное, и металлическая окантовка отверстий прокладки не выступает за края. Прокладку перед установкой намазал смазкой «Шрус супер-4МЛ» с (графитом) и выдержал минут 30.

При сборке заменил 4 шпильки фланца приемной трубы (это рекомендуется делать при каждой возможности, т.к. металл в этом месте очень термонагруженный), а также все шпильки крепления коллекторов (это уже больше для успокоения души). Кстати, по каталогам не совсем понятно, какие шпильки впускной трубы и коллектора куда вкручивать. А их — 4 разных размера! Вот расположение шпилек по порядку, начиная от моторного щита к передку, может, пригодится кому:№№1,5 — 13543621 Шпилька M8x30№№2,6,7 — Шпилька 2101-1008082№3 — 13543521 Шпилька M8x25№4 — 13544621 Шпилька M8x80

Шайбы для крепления впускной трубы и коллектора я заменил на более толстые и прочные — использовал шайбы для крепления корпуса подшипников распредвала двигателя ВАЗ 2108 (2108-1006036) размером 8.0х16.0х3.5мм:

Рекомендую такие же использовать для крепления карбюратора, особенно для моделей Солекс

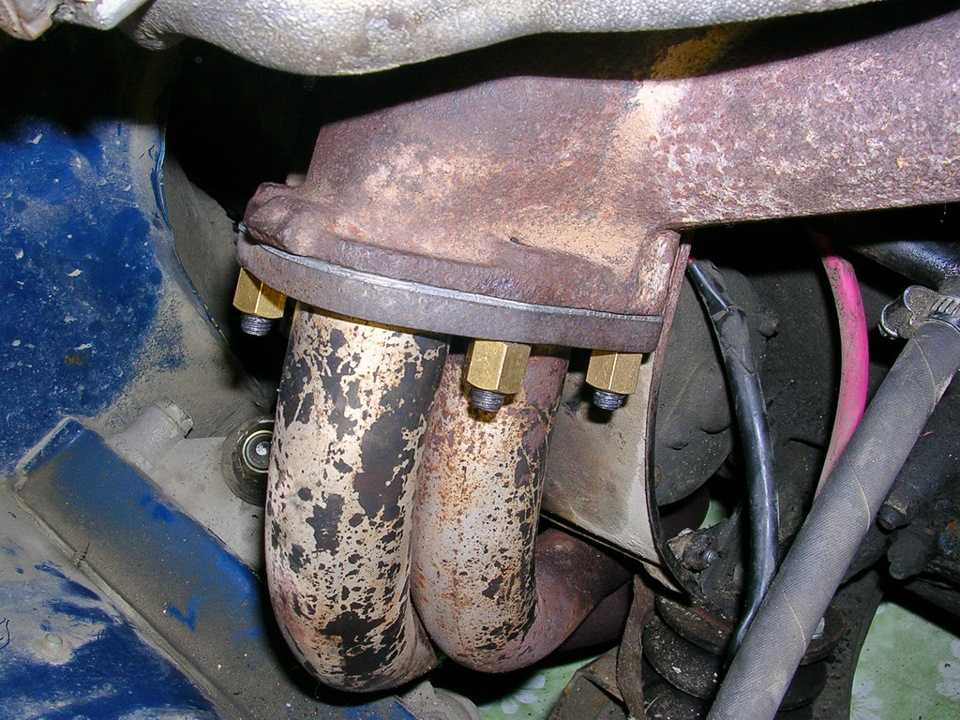

Ну и, конечно, нет лучше гаек для крепления фланца «штанов», чем латунные гайки для 2108

Система зажигания

На карбюраторных двигателях имелись распределители зажигания механического типа (как бесконтактные, так и контактные). Но у них у всех есть один большой недостаток – трение в большей или меньшей степени все равно присутствует, поэтому надежность всего механизма низкая.

Что касается инжекторных моторов, то в них происходит считывание всех параметров с помощью датчиков. Сигналы поступают на электронный блок управления, затем обрабатываются. Логика позволяет регулировать угол опережения зажигания и момент впрыска топлива в камеру сгорания. Свечи и бронепровода используются точно такие же, как и на карбюраторных двигателях.

Стоит отметить, что современные автомобили комплектуются системой зажигания, в которой на каждой свече устанавливается отдельная катушка, к ней подключается низковольтный провод. Таким нехитрым образом удалось избежать наличия высокого напряжения под капотом.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители: силовых цепей главного реле;
• цепи постоянного питания контроллера;
• цепи реле электробензонасоса;

реле:

• главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

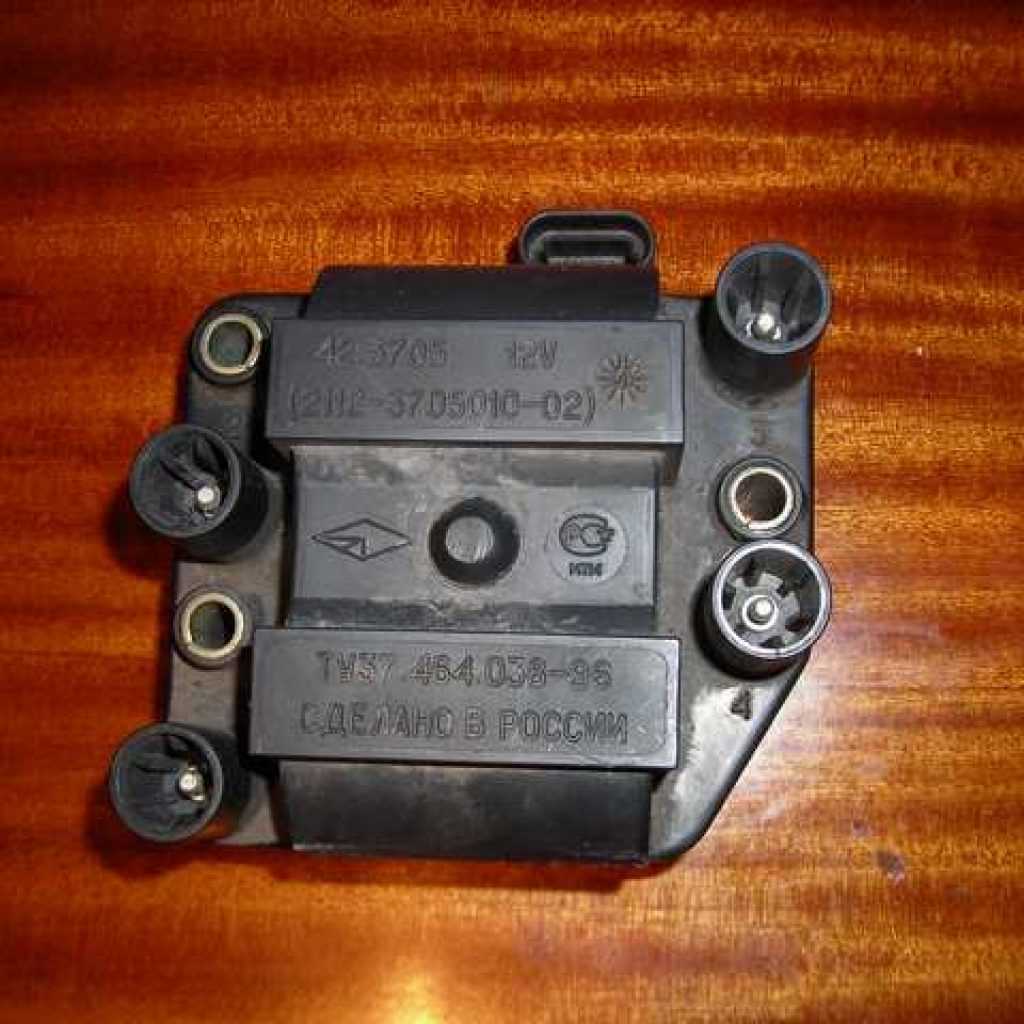

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы: стеклоомывателя;
• стеклоочистителя;
• вентилятора отопителя;
• вентилятора радиатора охлаждения;

прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Как проверить сетчатый фильтр

Если в условиях больших нагрузок вы замечаете нарушения в работе мотора, значит нарушена подача горючего через топливную систему. Кроме того, это может говорить о поломке сетчатого фильтра.

Категорически запрещено протирать тряпкой дно поплавковой камеры, так как после этого на дне камеры останутся волокна, быстро засоряющие жиклеры. Очистка выполняется резиновой грушей. После этого продуйте каналы сжатым воздухом.

Что касается герметичности запорной иглы, то ее тоже необходимо проверять грушей, поскольку давление ее сжатия руками идентично давлению топливного насоса.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении.

Выводы

Замена прокладки впускного коллектора на двигателе ВАЗ-2114 — процесс достаточно сложный и трудоёмкий. Так, не каждый автомобилист может справиться с ним самостоятельно, а поэтому приходится обращаться в автосервис, где нужно будет выложить 4-5 тысяч рублей за процесс, плюс ещё стоимость детали и расходных материалов.

По технологии автопрома впускной коллектор ВАЗ 2107 выполняют из алюминиевого сплава, он очень надежный, поэтому служит долго, практически до конца эксплуатации автомобиля. Его замена — редкий случай, чего не скажешь о прокладке впускного коллектора и трубопровода ВАЗ 2107.

Несколько советов перед заменой
