Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал.

Из чего можно сделать?

История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.

Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.

Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.

Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.

• Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
• Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.

Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:

• «Запорожца»;
• «УАЗа»;
• «Жигулей»;
• «ЛуАЗа»;
• «Бензопилы»;
• Matiz;
• «Волги»;
• «муравья».

Самодельный багги с двигателем от мотоцикла

Простой одноместный самодельный багги с двигателем от мотоцикла МТ: фото изготовления самоделки с описанием.

С интернета скачали чертежи багги, прикупили металл и приступили к работе. Двигатель был уже в наличии новый от мотоцикла МТ, задний мост взяли от Субару, колёса от квадроцикла, рулевое взято с Ниссана, ступицы от Дайхатсу, сидение куплено отдельно.

Далее несколько фото по сборочным работам самоделки.

По чертежам сделали раму багги.

Раму варили из профильных и круглых труб.

Мотор поставили от МТ.

Собрали подвеску и рулевое.

На багги поставили колёса от квадроцикла.

Получилось отличное транспортное средство для покатушек по бездорожью.

Самодельный багги развивает максимальную скорость до 80 км/ч.

Ходовая часть багги. Независимая подвеска

Багги своими руками Независимый тип подвески, для которого характерно движение колес в продольной плоскости, может быть выполнен на двух рычагах (в виде трапеции или параллелограмма) либо на одном

Немало важно и то, что различные колеса багги могут сильно влиять на общий ресурс подвески. Например если на багги стоит внедорожная резина низкого давления, то она сама по себе довольно хорошо демпфирует неровности трассы

Упругим элементом таких конструкций выступают торсионы, пружины и даже резиновые элементы, которые работают на скручивание. При прямолинейном движении и наезде на препятствие изменения колеи и угла наклона не происходят. Этот вид подвесок может использоваться в конструкциях задних и передних мостов. Рисунки 1 и 2 соответственно.

Амортизаторы багги

Довольно часто упругими элементами конструкции выступают цилиндрические пружины. Как и торсионы, пружины не способны гасить колебания, которые возникают при движении. Поэтому наряду с пружинами в качестве демпфирующих устройств используют гидравлические амортизаторы. Этот вид амортизаторов устанавливают или рядом с упругим элементом или непосредственно внутри него.

Как пример узла такого типа может выступать передний мост автомобиля «Минимакс». Упругим элементом подвески является комбинация пружины и торсиона, то есть внутри самой цилиндрической пружины и расположен амортизатор.

Целесообразно упростить конструкцию в том случае, когда размеры и масса авто невелики. Далее будет рассмотрен пример независимой подвески однорычажного типа. Здесь в качестве упругого элемента применяется торсион пластинчатого типа, который помещен в трубчатый чехол. Этот же чехол выполняет функцию поперечной рамы (рис. 4).

Наряду с гидравлическими амортизаторами для багги используют также и фрикционные, аналогичные тем, что устанавливаются в задней части конструкции различных мотоколясок. Амортизатор фрикционный, представленный на рис. 5, состоит из двух наружных 7 и двух внутренних 3 пластин, выпуклой стальной шайбы 5, шайбы пружинной 2, двух фрикционных шайб 4, стопорного кольца 9 и стяжного болта 6 с гайкой 1. Одним концом внутренние и наружные пластины насажены на втулку из стали, попутно они скреплены с ней и сваркой. Через фрикционные шайбы 4 другие концы означенных пластин соединяются между собой при помощи выпуклой шайбы, гайки и стяжного болта. Такое крепление обеспечивает возможность внутренних и наружных пластин проворачиваться относительно друг друга. Путем ослабления или затягивания гайки стяжного болта изменяется уровень жесткости амортизатора.

Задняя подвеска багги

Необходимую устойчивость движения авто позволяют обеспечить переменные значения угла наклона колес. Изменению такого угла способствуют конструкции, рычаги которой позволяют совершать перемещение в двух плоскостях. Они могут быть использованы и на заднем, и на переднем мосте автомобиля. Установленная на задней оси, такая подвеска будет замечательно сочетаться с какой угодно подвеской передних колес транспортного средства. В случае если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то необходимость устанавливать у ступицы колеса второй кардан попросту отпадает. На рис. 6 приведен пример этого вида подвески.

Цилиндрические пружины с вмонтированным внутрь амортизатором выступают здесь в качестве упругого элемента.

Кроме подвесок, которые мы уже рассмотрели, возможно использование независимой подвески свечного типа. В ней упругим элементом является пружина. Как и ступица колеса, она перемещается вдоль вертикальных направляющих, которые устанавливаются на концах балки моста. Если имеет место независимая подвеска ведущих колес автомобиля, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. Как, например, это было реализовано в автомобиле «Колобок» (рис. 7).

Для более простых конструкций достаточно будет применить в полуосях один карданный шарнир (рис. 8).

С целью облегчения массы подрессоренных элементов тормозные барабаны могут быть установлены на валу главной передачи, а не на дисках колес (рис. 9).

Как шарнирный узел может быть применен либо упругий карда, конструкция которого приведена на рис. 10, либо крестовина стандартного шарнира.

Подобная конструкция была применена в мотоколяске типа С1Л. Не более 7 градусов — именно такой должна быть величина допустимого постоянного угла работы кардана. Для ситуации, когда вал находится в наибольшем крайнем положении, величина угла может изменяться до 15-17 градусов.

Конструктивные особенности

Главное, что нужно будет менять при создании багги из мотоблока, это рабочее место оператора. В мини-карах используется сиденье, что значительно упрощает длительную работу. Рама может быть куплена в готовом виде или сделана самостоятельно в связке с колесной базой.

Некоторые люди делают полноформатный блок для мини-багги, куда входит даже рулевая колонка.

Но это скорее напрасная затрата времени и средств, которая не дает реального преимущества при езде. Стоит учитывать, что багги делится на две группы — предназначенную для туризма и используемую в спортивных, гоночных целях. Независимо от этого, надо соблюдать ограничение примерно в 300 кг. Потому от идеи использовать самый мощный мотор придется отказаться

Зато надо уделить внимание оптимальному балансированию конструкции

Центр тяжести стараются располагать как можно ниже. Вся концепция багги направлена на максимальное повышение проходимости.

Колесная база должна быть сравнительно коротка. Ходовую часть нужно усилить, потому что ее стандартный для мотоблоков уровень совершенно не годится.

Самодельный багги для подростка

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

1. ДВС бензиновый от мотоблока «Садко»
2. редуктор
3. передние колеса от скутера
4. задние колеса мотороллер «Тулица»
5. труба 22х1.5 мм
6. ведомая звездочка от мотоцикла
7. задняя ось
8. корпусные подшипники
9. амортизаторы 4 шт

Инструменты

1. сварочный аппарат
2. дрель
3. трубогиб
4. УШМ (болгарка)
5. набор гаечных ключей
6. измерительный и слесарный инструмент
7. умелые руки и светлая голова

Пошаговые фото сборки багги своими руками. Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении

Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица» ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже) Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер Передние скутер ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику

Шкив 3 ручья Глушитель самодельный Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла. Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска. В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось.. Как вы видите установлены А-образные рычаги. Передняя подвеска. Дифференциал и полуоси. Дисковые тормоза. Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Источник

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Рама

Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.

Если вы боитесь своими же руками испортить раму для Багги, то в интернете есть огромное количество видео её изготовления

Главное помнить, что при сварке возникает напряжение металла и нужно обращать внимание, чтобы не повело ваш будущий кузов

Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.

Как построить багги на агрегатах НИВЫ

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто. Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Кондуктор для сварки переднего кулака:

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy ! www.izikastom.info www.ska-buggy.ru +7-926-181-56-08 Skype — Nitro_LAB ICQ — 422-527-340

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы – 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

Источник http://stroy-podskazka.ru/baggi/svoimi-rukami/ Источник Источник http://solla.site/2017/baggi-svoimi-rukami/ Источник Источник http://fb.ru/article/143586/baggi-svoimi-rukami-kak-sdelat-baggi-svoimi-rukami—cherteji

Авто самоделки

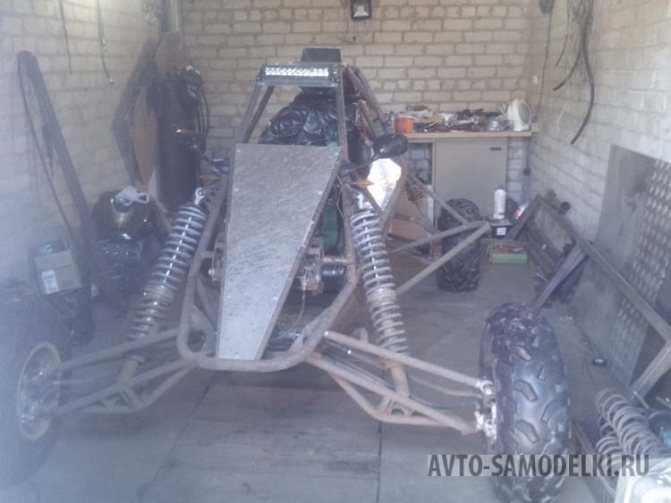

Багги «Барракуда» сделанный своими руками, Николаем Зубиком из Мелитополя: подробный фото отчёт по сборке багги.

Интересный проект багги Барракуда с двигателем от мотоцикла Yamaha R1. Далее фото и описание конструкции.

Раму варили из труб толщиной 3 мм, внутренний диаметр 20 и 25 мм. Рычаги с того же металла, что и рама. Всего получилось около 100 метров труб.

Изготовление рамы для багги.

Рычаги подвески, также самодельные.

Долго думал какой мот взять как донор. Хотел мотор от литра, пообщавшись с мотоциклистами понял что самые беспроблемные моторы это хонда и ямаха. Начал обзванивать разборки в поисках.

Мотора с навесным, были варианты по 2000 уе, как то дороговато за двигатель стал искать мот без документов. Примерно через месяц нашел мот Yamaha R1 2003 года в Запорожье. Через пару дней поехал посмотрел, мот в отличном состоянии, в тот же день его забрали.

Изготовить задний редуктор, по деньгам получается почти как пол багги, очень много токарных работ, на фото все видно, делал все с железа. Приводные валы взял от 34 бмв, удлинили на 10 см.

Радиатор Поставил ВАЗовский с классики, патрубки тоже от ВАЗа, термостат с ямахи все остальное тоже с ямахи, единственное патрубки временные, после покраски сделаю с металлической трубы.

Передние суппорта поставил от Оки.

Все тесты пройдены, слабые места выявлены. Слабыми оказались амортизаторы (глупо было надеяться что самодельные амортизаторы получатся классными с первого раза). Задняя звезда 43 зуба мало ( нужно 65 знали об этом). Тормоза, передний диск бьет, нужно разобраться. КПП, нужно по другому завести трос кпп, Теперь о плюсах. Рулится как по рельсах, причем на любой скорости. Разгоняется как будто выстрел с пушки, после 7000 об. вжимает в кресло и держит до 12 000 об. Подвеска отрабатывает отлично, в принципе все ок, вопросов больше нет, теперь начнется чистовая сборка.

Первый раз я выехал на звезде 43 зуба снятой с мотоцикла, по сути я поставил звезды с мотоцикла и передаточное число было как на мотоцикле тоесть теоретически максималка 300км но вес багги в два раза больше чем мота, но даже на этой звезде она ехала очень ярко. сейчас стоит звезда на 65 зубов багги трогается без газа вобще ( ничем не отличается от легковой машины)и скажу вам валит она сильно.

Видео покатушек на самодельном багги:

Автор проекта: Николай Зубик. г. Мелитополь.
