Как проверить КЗ?

Как проверить КЗ самостоятельно:

1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером .

Детонации

Детонация представляет собой несанкционированное возгорание топливовоздушной смеси в цилиндрах силового агрегата. Если мотор долгое время работает в таком режиме, это может привести к большим вибрациям, а также высоким нагрузкам на компоненты ДВС. В конечном итоге это способствует более ускоренному износу частей мотора, в частности, речь идет о поршнях агрегата, прокладке ГБЦ, кольцах и т.д. Моторный датчик детонации монтируется с правой части БЦ, сам по себе — это пьезоэлектрический регулятор.

Основными составными частями устройства считаются кварцевый пьезовый компонент, а также инерционная масса. Когда ДВС работает, многие его компоненты вибрируют. Из-за детонации в системе образуются более высокие вибрации, в результате чего в силовом агрегате резко возрастают амплитуды напряжения электрических импульсов. Сами же импульсы передаются на ЭБУ.

В соответствии с полученными сигналами от контроллера, ЭБУ осуществляется корректировку угла опережения зажигания до того момента, пока детонация не прекратится. Если ломается сам элемент или одна из электроцепей, ЭБУ сообщит об этом автовладельцу посредством светового индикатора на приборной панели.

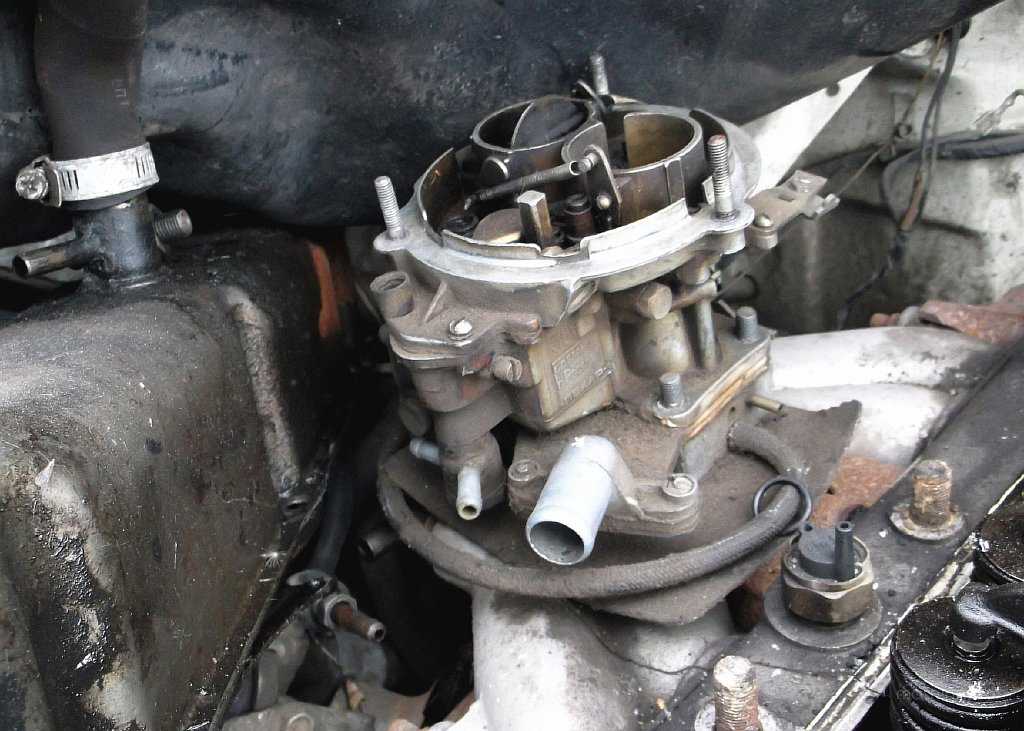

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

• при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
• отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
• откручиваем четыре гайки крепления самого узла;
• корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

• немного приоткрываем ДЗ и ищем рычаг управления ПУ;
• проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
• отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
• откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
• сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
• проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

• демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
• запускаем мотор на ХХ;
• посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
• посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
• после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
• затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Клапан холостого хода. Почему необходимы срочные меры при обнаружении признаков неисправности

Этот элемент непосредственно влияет на работу мотора, регулируя подачу воздуха (он проходит мимо дросселя). Когда включают электроприборы в авто, нагрузка на генератор и, соответственно, двигатель существенно возрастает (в том числе растет температура). Чтобы поддерживать стабильный ХХ и напряжение АКБ при прогретом силовом узле, устройство частично открывает канал. Результат: в ДВС попадает больше воздуха.

Чаще всего причиной неисправности холостого хода становится загрязненный шток. Если пренебрегать регулярной очисткой дроссельной заслонки, нагар может появиться на элементах управляющей системы. Это может привести в том числе к отказу резистора ЭБУ из-за перегрузки регулирующего канала. Грязь на рассматриваемом узле приводит к повышенной нагрузке, мешающей штоку двигаться. Резистор стоит недорого, но к общей сумме плюсуйте временные и денежные затраты на диагностику.

Поиск источника проблемы при появлении признаков неисправности регулятора холостого хода начинается с “матчасти”. Стабилизирующие ХХ системы бывают трех типов (в скобках указано количество контактов в диагностическом разъеме):

• соленоидный (2);
• роторный (3);
• шаговый (4).

Чаще встречается третий вариант. В него входят четыре обмотки и кольцевой магнит, которые расположены перпендикулярно друг к другу. Вращение ротора провоцируется напряжением на определенных обмотках. Оно передается через червячную передачу, приводя в движение “шторку”. Для проверки электрообмоток нужно измерить сопротивление на первых и вторых двух контактах (используйте мультиметр).

Часто признаки неисправности датчика холостого хода на инжекторе появляются из-за загрязненного воздушного фильтра. Для профилактики подобной проблемы зимой опытные автовладельцы рекомендуют почаще делать “перегазовку”, которая позволит:

• убрать конденсат из выхлопной системы;
• разработать шток.

Для минимизации рисков откажитесь от повторной эксплуатации старого фильтра. Заслонку дросселя и патрубки мойте только спецсредствами (как мы уже упоминали, подойдет чистящее средство для карбюраторов).

Как найти датчик холостого хода при обнаружении признаков неисправности? Мы приведем пример на отечественном авто “Приора”. Под капотом находите и достаете пластиковый кожух двигателя. Найдите глазами дроссельный элемент.

Регулятор или датчик РХХ холостого хода двигателя ЗМЗ-405) – один из главных исполнительных механизмов системы управления двигателем. От его корректной работы зависит стабильность оборотов на холостом ходу, потребление топлива, ситуации с внезапным глушением двигателя.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха. Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования). По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности. С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах. Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Свойства электрооборудования

Основное предназначение электропроводки в автомобилях — передача электрических сигналов к электронным компонентам и исполнительным устройствам. Поэтому, электропроводка наделяется особенностями, зависящими от функциональности транспортного средства, на котором она применяется.

Схема проводки Газель 405 с запорожским двигателем ЗМЗ-402

Например, схема проводки на Газель отличается из-за разной платформы и разных силовых агрегатов, что требует иного расположения электронных элементов.

В частности:

• Для версии с карбюраторным силовым агрегатом используется классическая система зажигания;
• На автомобиле с инжекторной системой впрыска топлива устанавливается электронная система зажигания.

Силовой агрегат с инжекторной системой впрыска топлива ЗМЗ-405.22

Особенности применяемых силовых агрегатов

Горьковский автозавод, разработавший и освоивший выпуск малотоннажного грузовика в 1994 году, испытывал трудности с силовыми агрегатами.

На тот момент можно было использовать на автомобиле:

• Карбюраторный УМЗ производства Ульяновского моторного завода;
• Карбюраторный ЗМЗ, а позднее и инжекторный от Заволжского моторного завода.

Особенностью был тот факт, что данные силовые агрегаты использовались и для комплектации:

• Легковых автомобилей Волга;
• Автомобилей повышенной проходимости УАЗ.

Соответственно, были рассчитаны на определенные платформы. Вот почему схема проводки для новой модели потребовала принципиальных изменений под грузовую версию.

Это привело к тому, что на автомобильном рынке возникли собственные имена:

• Газель 405 (с силовым агрегатом ЗМЗ-40524 и 40522.10);
• Газель 421 (с двигателем УМЗ-4216).

У каждой модификации были и разные системы управления работой двигателя, что повлекло за собой и изменения системы электрической проводки:

• Моторы с системой впрыска топлива комплектовались элементами электронного зажигания, поскольку силовые агрегаты данной конструкции более требовательны к качеству топлива;
• Для версии с карбюраторным мотором электропроводка Газели была более традиционной, хотя и имела свои конструктивные особенности. В частности иное расположение в подкапотном пространстве.

Начиная с 2001 года, в производственной программе автопроизводителя появилась и дизельная версия.

На такую Газель электропроводка устанавливалась с учетом более мощного:

• Генератора;
• Стартера;
• Аккумуляторной батареи повышенной емкости.

Самостоятельное обслуживание

Большинству автовладельцев, имеющих Газель схема электропроводки нужна в первую очередь для обслуживания и ремонта. Ведь любую поломку и отказ, произошедший в системе зажигания или наружного освещения необходимо как можно быстрее исправить.

Кроме того, необходимо учитывать и специфику эксплуатации отечественной техники:

• Низкое качество сборки вызывает отказы и поломки вдали от СТО и мастерских (короткие замыкания из-за нарушения изоляции, гниение контактов и их коррозия и т.п.);
• Суровые климатические условия, которые особенно проявляются в зимний период. В частности, запуск двигателя в сильные морозы создает повышенную нагрузку на электропроводку;
• Низкое качество топлива также может вызывать отказы системы зажигания и впрыска;

Замена проводки Газель по нормативам СТО занимает не менее 10 нормо-часов

Настройка карбюратор К-151

Комплексная настройка карбюратор К-151д регулировка включает следующие мероприятия:

• регулировка поплавковой камеры (ПК);
• корректировка пускового устройства (ПУ);
• регулировка системы холостого хода (ХХ).

Регулировка ПК

Предварительно нужно снять крышку карбюратора. С поплавковой камеры с помощью резиновой груши отсасывается не меньше четверти топлива. Затем установите коленчатый вал мотора в положение, которое блокирует движение диафрагмы топливного насоса. Начните подкачивать горючую смесь вручную. Как только уровень стабилизируется, прекратите операцию. Зеркало жидкости должно находиться на высоте 3 см от верхней кромки средней части карбюратора. Чтобы увеличит уровень топлива до необходимых показателей, с помощью отвёртки немного отогните вверх язычок поплавка, не снимая его. Для уменьшения уровня, язычок нужно отогнуть вниз. При этом нужно придерживать поплавок, чтобы он не поднимался.

Регулировка ПУ

Настройка может выполняться как на снятом карбюраторе, так и на устройстве, находящемся на штатном месте в автомобиле.

Регулировка ПУ на предварительно снятом карбюраторе. Сначала необходимо слегка открыть дроссельную заслонку, повернув до упора и зафиксировав рычаг управления спусковым устройством. Затем отпускаем ДЗ и с помощью сверла или другого инструмента проверяем зазор между кромкой заслонки и стенкой камеры. Он должен быть в пределах 1,65 ±1,5 мм. Для корректировки этого зазора сначала отворачиваем контргайку, а затем вращаем винт-упор. При этом необходимо помнить, что для корректной работы механизма плоскость головки винта должна всегда находиться в положении перпендикулярном плоскости кулачка. Иными словами, вращать винт следует кратно половине оборота.

Вслед за этим производим регулировку тяги, которая соединяет ось воздушной заслонки с рычагом управления ПУ. При полностью закрытом положении заслонки величина зазора между рычагами должна быть 0,5 ±0,3 мм. При необходимости увеличиваем или уменьшаем длину тяги вращением её головки.

На следующем этапе проверяем зазор при наличии разряжения. Не отпуская рычага управления ПУ, с помощью отвёртки утапливаем шток и замеряем зазор у нижней кромки заслонки. Его величина должна быть в пределах 6,5 ±0,5 мм. При необходимости регулируем зазор вращением винта, который стягивает  половинки рычага ПУ.

Регулировка ПУ на автомобиле. Сначала снимаем воздушный фильтр и запускаем двигатель. Затем аккуратно нажимаем на педаль газа и вытягиваем на себя рычаг управления заслонкой насколько это возможно. При максимальном открытии воздушной заслонки обороты двигателя должны быть в пределах 2600 ±1000 об/мин. Если частота вращения выходит за эти пределы, отворачиваем контргайку и крутим винт-упор рычага ДЗ первой камеры в ту или иную сторону до достижения необходимых оборотов. После этого затягиваем контргайку.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

• рабочий элемент — реостат;
• номинальный ток, А — 0,15;
• рабочий диапазон, кгс/см 2 – 0–6;
• сопротивление при отсутствии давления, Ом — 159–173;

Датчик давления ММ358

Конструкция датчика давления ММ358 состоит из:

• корпуса со штуцером;
• мембраны;
• толкателя
• реостата;
• элементов привода реостата.

Основу конструкции датчика составляет реостат

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Датчик давления масла работает в паре с указателем, расположенным на приборной панели

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

• рабочий элемент — диафрагма;
• номинальное напряжение, В — 12;
• срабатывание при давлении, кгс/см 2 – 0,4–0,8;
• размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Главный элемент конструкции датчика — мембрана

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

• для начала необходимо прогреть СА до рабочей температуры;
• затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
• производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
• теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

«Неубиваемый»: история успеха двигателя ЗМЗ-406

Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.

История

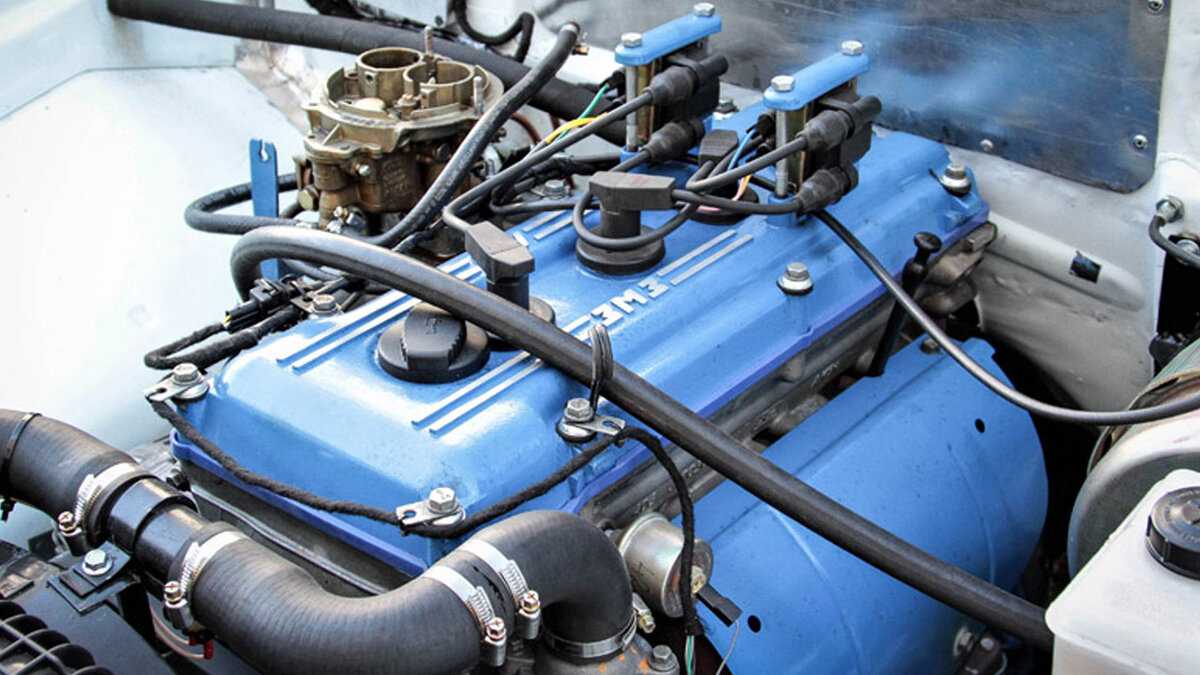

ЗМЗ-406

История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.

Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.

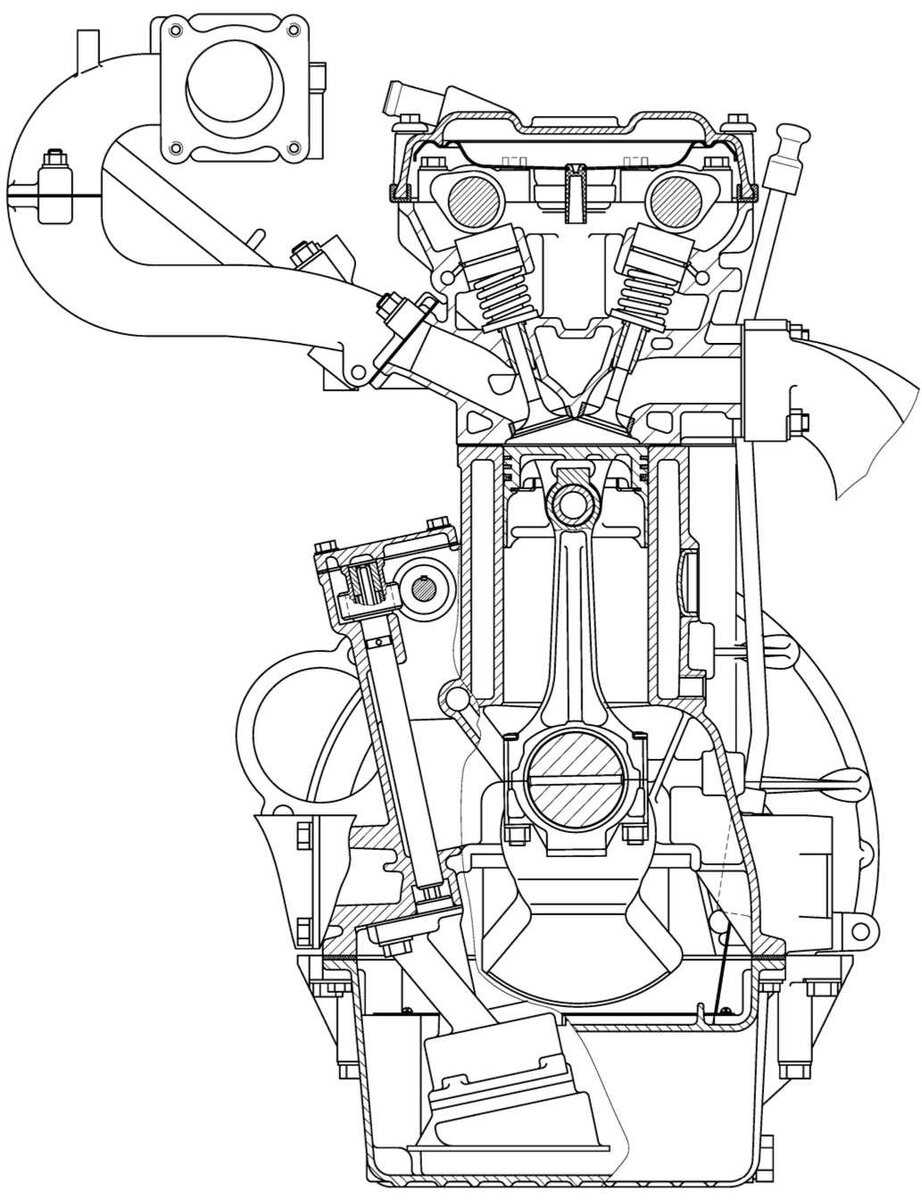

Поперечный разрез ЗМЗ-406

К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.

В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.

В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409.

Копирование

Двигатель SAAB В234i

В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.

ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

1. От первой СЗ нужно отключить высоковольтный провод.
2. С помощью ключа изделие выкручивается из посадочного места.
3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Плюсы и минусы установки карбюратора дааз 4178 на газель

Рассуждая, о том какой же карбюратор лучше поставить на газель с 406 двигателем, необходимо рассмотреть еще один из самых компактных и надежных российских карбюраторов. Таковым является отечественный карбюратор 4178. Устройство показано на рис, 2 в низу.

Рис. 2. Карбюратор 4178

Карбюратор 4178 мало чем отличается от представленного ранее карбюратора солекс. Все системы практически идентичные, регулировки похожие. Оба карбюратора производятся одни и тем же предприятием. Здесь же изготавливаются карбюраторы для всего отечественного автопрома: ВАЗ, ГАЗ, ИЖ, Москвич, УАЗ.

Карбюратор ДААЗ 4178-1107010 является более сложным устройством нежели карбюратор солекс. Это двухкамерный механизм эмульсионного типа, дроссельные заслонки которого открываются последовательно.

• отсоса газов;
• патрубки отбора управляющего разрежения в корпусе дроссельных заслонок;
• система рециркуляции отработанных газов.

Благодаря улучшенной конструкции, карбюратор ДААЗ 4178-1107010 быстро завоевал популярность водителей газели. Многие автолюбители переоснащают свои газели данным карбюратором и не жалеют. Основные характеристики и расход топлива у карбюраторов солекс и ДААЗ 4178 одинаковы.
