Принцип действия парковочного радара
- Установленные в бампер датчики с помощью ультразвуковых волн обнаруживают помеху.
- Волна отражается от препятствия и её улавливает датчик.
- Сигнал с датчика передаётся в электронный блок управления (ЭБУ).
- Электронный блок управления обрабатывает информацию и передаёт её на сигнальный прибор. Человек за рулём получает звуковой, визуальный или комбинированным сигналы.
Какой сигнал получит водитель, зависит от модели парковочного радара. Некоторые парктроники оснащены камерой заднего вида, и тогда на штатный или дополнительный жидкокристаллический экран можно вывести изображение с камеры.
Как правильно установить парктроник на автомобиль?
Перед началом процесса производят демонах обшивки. Многое зависит от модели, но чаще всего шумоизоляция багажника крепится на пистонах, часть которых снимаются аккуратно при поддевании острым предметом, а некоторые требуют дополнительных манипуляций (например, нажима на замок).
Очищают и моют внутренний отсек багажника и нижнюю часть поверхности бампера.
3. Нанесение контрольных точек при установке парктроника.
Инструкция является руководством для всего алгоритма действий. В ней приведены основные характеристики датчиков: дальность действия, угол обзора и другие, прилагается схема расположения.
Крайними точками распланировки являются, как правило, радиусные центры задней части бампера. Через них проводят горизонтальную линию и делят ее таким образом, чтобы все датчики располагались на одной оси и равном расстоянии друг от друга. Высота от земли — 50 см (точное значение указано в ТУ).
3. Сверловка отверстий под датчики.
Металлообработка пазов происходит при помощи электродрели и фрезы, входящей в комплект поставки. По месту крепятся датчики. Для большей надежности рекомендуется «посадить» их на клей-герметик.
4. Установка регулятора парктроника.
Для монтажа прибора наиболее подходящим местом является зона под задним стеклом около одного из стоп-сигналов. Световой сигнальный прибор демонтируется. В заводские проемы проводят кабеля регулятора сонара.
Для разъема сверлят отдельное отверстие и устанавливают балансир. После окончания монтажа, с помощью сигнализатора устанавливают громкость звучания.
5. Завершающий этап установки парктроника на автомобиль.
В выбранном месте багажного отсека посредством крепления за кронштейны производят монтаж ЭБУ. Между стенками прибора и обшивкой рекомендуют проложить гибкий материал, гасящей вибрацию и шумы.
Кабели блока подсоединяют к группе электропроводов. С тем чтобы новая прокладка не мешала, пластиковыми хомутами их присоединяют к уже имеющимся узлам. Возвращают на место все конструкции, которые были сняты при подготовке.
После завершения цикла работ, правильность установки парктроника необходимо протестировать. Для этого выбирают безопасное тихое место. В реальной обстановке (или при помощи искусственно установленных на разной высоте препятствий) проводят испытание прибора.
На этом описание алгоритма как самостоятельно установить парктроник на автомобиль мероприятия, заканчиваются.
источник
Плюсы и минусы бесконтактного зажигания
На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:
- Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
- В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
- Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
- Надёжность в работе и долговечность.
Мощная искра от бесконтактного зажигания
Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.
Так выглядит датчик Холла, заменивший контакты
Лада 2101 Crazy Green › Бортжурнал › Зажигание
Купил себе недавно СОНАР ИК.Сонар-ИК представляет собой объединенные в одном корпусе оптический инфракрасный датчик момента зажигания и электронный коммутатор ток катушки зажигания и индикатор настройки положения.Сонар-ИК устанавливается под крышкой трамблера вместо контактной пары на ее штатное место. Инфракрасный датчик содержит: источник инфракрасного излучения, формирователь светового потока и фотоприемник. Сформированный определенным образом световой поток периодически прерывается вращающимся кулачком трамблера. Это прерывание воспринимается фотоприемником и через усилитель управляет силовым электронным ключом, прерывающим ток через катушку зажигания, в результате чего и возникает искровой разряд.

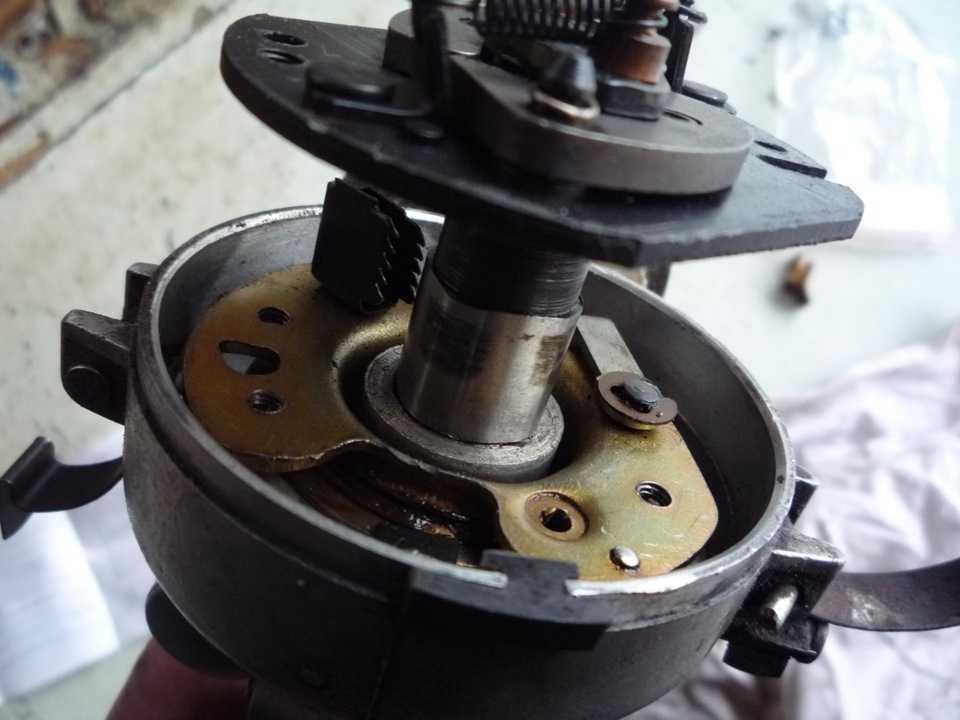

6.1. В процессе регулировки необходимо установить “Сонар ИК” в определенное положение относительно кулачкараспределителя. Контролировать это положение следует с помощью индикаторного устройства (двухцветный светодиод)которое находится в месте вывода проводов из корпуса “Сонар ИК”.6.2. Включить зажигание. Провернуть кулачок распределителя стартером (либо повернуть корпус, ослабив гайку крепленияна четверть оборота). Индикатор должен светиться или мигать красным светом. Немного повернуть корпус “Сонар ИК” почасовой стрелке вокруг винта 1, приближая его к кулачку (удобно делать отверткой, поместив ее в зазор между корпусом“Сонар ИК” и корпусом распределителя). Повернув корпус распределителя (либо кулачок стартером) наблюдать за характеромсвечения индикатора. Когда “Сонар ИК” займет правильное положение — цвет свечения индикатора начнет меняться с красногона зеленый. В этом положении следует закрепить “Сонар ИК” и еще раз проверить показание индикаторного устройства.Примечание: при быстром вращении кулачка (при правильной установке “Сонар ИК”) цвет свечения индикатора будеторанжевый.6.3
Выключить зажигание.ВНИМАНИЕ!Убедитесь в плавном, без заеданий вращении основания, на котором установлен “Сонар ИК”, так как это необходимо длянормальной работы вакуумного корректора опережения зажигания. Основание с “Сонар ИК” должно поворачиваться вручнуюпротив часовой стрелки в небольших пределах. Если Вы обнаружили заедание, то причиной может быть высокая головка винта(крепление подшипника основания), находящегося под нижней поверхностью “Сонар ИК”
Следует снять “Сонар ИК”,вывернуть винт и, либо заменить его на винт с более низкой головкой, либо подпилить головку напильником. Операции поустановке повторить.Следует также убедиться, что провода ИК не задевают за подвижные части внутри распределителя.6.4. Подключить провод прерывателя на штатное место катушки зажигания. Закрыть крышку распределителя. Убедитьсяв нормальном искрообразовании (любым известным способом). Завести двигатель.Очень порадовала эта установка.Советуюну и несколько фото этого чуда ::
Если Вы обнаружили заедание, то причиной может быть высокая головка винта(крепление подшипника основания), находящегося под нижней поверхностью “Сонар ИК”. Следует снять “Сонар ИК”,вывернуть винт и, либо заменить его на винт с более низкой головкой, либо подпилить головку напильником. Операции поустановке повторить.Следует также убедиться, что провода ИК не задевают за подвижные части внутри распределителя.6.4. Подключить провод прерывателя на штатное место катушки зажигания. Закрыть крышку распределителя. Убедитьсяв нормальном искрообразовании (любым известным способом). Завести двигатель.Очень порадовала эта установка.Советуюну и несколько фото этого чуда ::
Источник
Неисправности бесконтактной системы
- полный отказ — мотор глохнет и больше не заводится;
- неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
- перебои и пропуски циклов во время езды.
Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:
-
Перегорел резистор, встроенный в бегунок трамблёра.
- Вышел из строя датчик Холла.
- Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.
- Сгорел коммутатор, точнее, одна из деталей электронной платы.
Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла
Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.
Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.
Неисправность датчика Холла диагностируется так:
- Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.
-
Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.
- Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.
Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.
Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора
Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.
Установка бесконтактного электронного зажигания сонар
Если вас не устраивает работа штатной контактной системы зажигания карбюраторного Ваз-2107, то улучшить ее работу можно разными способами. Выбрать один из них и своими силами его осуществить поможет эта статья.
Плюсы и минусы контактной системы зажигания.
На большинстве карбюраторных «Семерок» установлена контактная система зажигания. Она простая по устройству, легко обслуживается и надежно работает. Контактная система известна давно и починить ее, в случае отказа, сможет любой умелец.
К сожалению, недостатков у этой простой и гениальной конструкции, тоже хватает. Главная проблема- сами контакты. Замыкая и размыкая электрическую цепь они, постепенно выгорая, меняют свои размеры. Это приводит к изменению момента зажигания, и как следствие, к потере мощности и экономичности мотора. Малейшие загрязнения на поверхности контактов ведут к уменьшению энергии искры, а это затруднения при запуске. И еще, контакты чувствительны к величине износа втулок валика трамблера. Люфт вала приводит к неравномерной работе двигателя, особенно заметной на холостом ходу. Из-за всех этих «прелестей» за контактами нужно постоянно ухаживать: содержать в чистоте и контролировать зазор. На машине с солидным пробегом эти недостатки проявляются особенно сильно.
Сонар ИК- бюджетный вариант
Именно для таких машин хорошим решением является замена контактной группы на бесконтактное устройство, хорошо известное как «Сонар ИК». Работает оно на прерывании инфракрасного луча кулачками прерывателя. Установить «Сонар ИК» достаточно просто. Выполнить это по силам любому, кто привык самостоятельно ремонтировать свой автомобиль. Чтобы не повторять десять раз одно и тоже, помещаю ссылку на видео, где все подробно показано.
Этот приборчик устанавливают вместо контактов
Примерно через 50000 км и два года, машина начала дергаться при разгоне. Поиски причины привели к «Сонар ИК». Пришлось в дороге ставить контакты обратно. Покупать новый приборчик, вместо сгоревшего, не стал, так как решил заменить всю систему зажигания на бесконтактную. Из отзывов в Интернет узнал, что были случаи перегрева «Сонар ИК» летом в пробке, но у меня такого не было. Если бы не доставшийся по дешевке новенький «Нивовский» трамблер, я бы установил «Сонар ИК» еще раз. Стоимость приборчика сейчас около 850 рублей. Свои деньги он отрабатывает честно.
Бесконтактная система зажигания- дорого, но сердито
Вот этот вариант дает уже очень ощутимый результат. Комплект из катушки зажигания, трамблера, коммутатора и жгута проводов с колодками стоит примерно 2500 рублей. Плюс еще желательно заменить свечи и высоковольтные провода.
Так выглядит комплект БСЗ для Ваз-классики
Зато, за эти деньги вы получаете легкий запуск в мороз, ровную и стабильную работу двигателя на всех режимах и забываете о проблемах с трамблером. После установки БСЗ запомните накрепко- нельзя снимать провода со свечей при работающем моторе! Датчик, который стоит в трамблере сразу выйдет из строя. Но пусть вас не пугает наличие электронных компонентов, которые могут «сгореть» в дороге- они достаточно надежны. Можно, на всякий случай, купить и возить с собой запасной коммутатор и аварийный вибратор. Последний подключают вместо сгоревшего датчика Холла, чтобы доехать до места ремонта. Если решили купить комплект, или собираете все по отдельности, имейте в виду, что трамблер марки «3810.3706» разработан для «Нивы». У него может оказаться укороченный вал и совершенно другие настройки. С ним машина тянет «как трактор» на низких оборотах, но «скисает» при разгоне. Специально для «Семерки» предназначен трамблер «38.3706», он подойдет без проблем. Установку комплекта лучше доверить специалистам.
График работы
Широкий ассортимент, низкие цены, а так же скидки, акции, распродажи и подарки всем покупателям. Товары дома, бытовая техника, мебель, товары для ремонта, товары для животных, растения, по уходу за собой, одежда, для здоровья, спортивный товары, питание, телефоны, компьютерные комплектующие, расходные материалы для принтеров, подарки и сувениры, товары для развлечений, книги, музыка и видео, товаров для детей, распродажа.
В интернет магазине «КиберКит» Вы сможете купить товары наложенным платежом (т.е. без предоплаты, оплатить можно при получении в отделении почты Вашего региона или курьеру, если доставку будет осуществлять курьерская компания, либо сможете сами забрать товар в точке продаж Вашего города) по самой низкой цене, доставку мы осуществляем по всей России, подробнее о доставке Вы можете посмотреть в разделе меню «Оплата и доставка». Также у нас Вы можете купить только качественные товары по самой лучшей цене заранее оплатив любой из электронных валют или банковской картой, для компаний предусмотрен платеж через счет (при покупке Вы сможете выписать счет на оплату в процессе оформления заказа, документы для бухгалтерии поступят к Вам вместе с доставленным заказом).
Лада 2104 PuRPle’97 › Бортжурнал › Установка Сонар-ИК на классику.

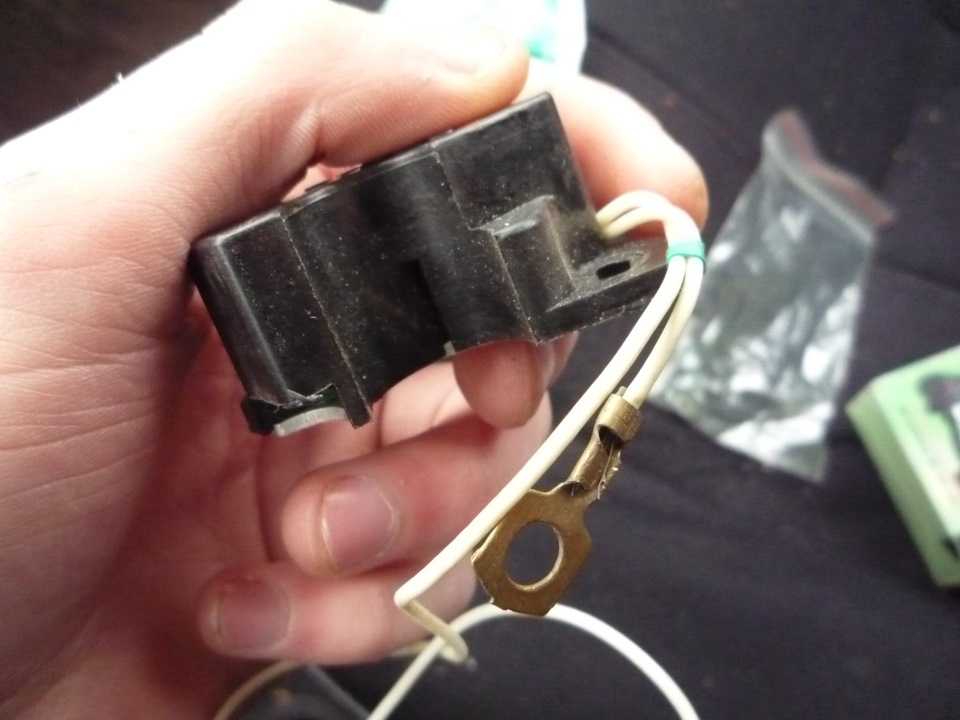

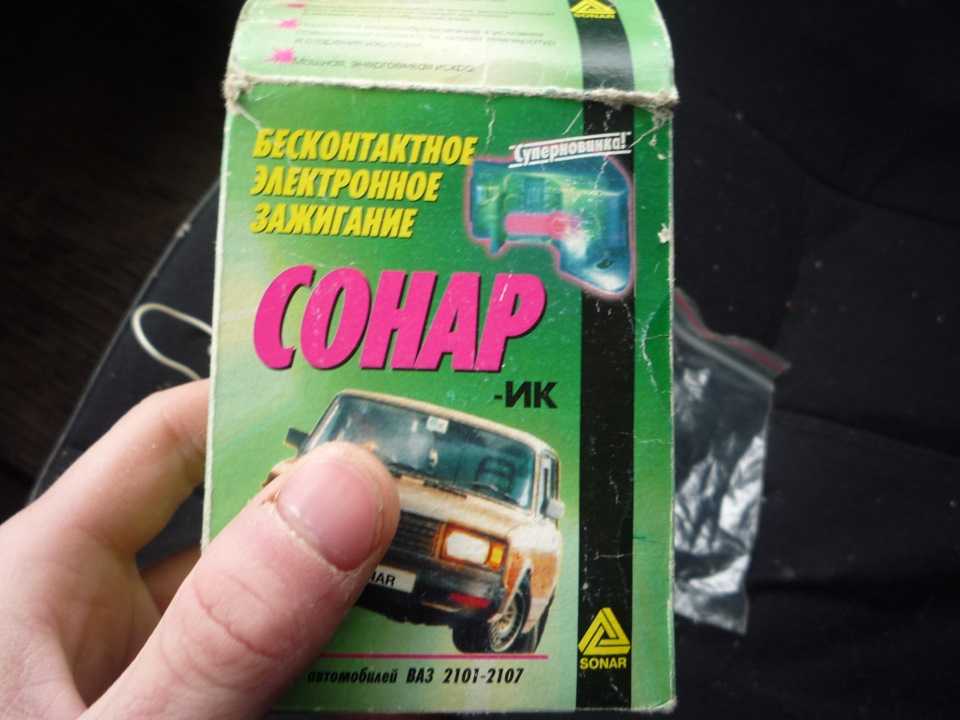

Всем привет:)Сегодня я опишу опыт установки БСЗ Сонар-ИК на свою машину.Давно натыкался в интернете на эту вещицу и все не мог решиться на покупку. Отзывы в интернете довольно противоречивы, все твердят о сборной БСЗ, с заменой трамблера катушки и т.д. Собственно по узнавал в магазинах и понял что мне это не по карману, слишком дорого у нас.К тому же изучив данную тему понял что при отказе хоть одного элемента, а они достатоточно дорогие, до дома скорее всего уже не доберешься. Но это на мой взгляд все недостатки БСЗ. На самом деле я реально не могу себе его позволить, я ж студентЧто же, решено было попробовать этот СОНАР-ик и посмотреть что получится и вас если что предупредить. Ведь он вроде как, не плохая альтернатива БСЗ. По сути его отличие лишь в том что сила тока катушки зажигания, так как она остается прежней остается как и у КСЗ, в отличие от катушки от переднеприводного семейства ВАЗов. В Сонаре есть оптический датчик который размыкает и замыкает ключ подобно контактам прерывателя. Роль окошек на трамблере БСЗ выполняет сам кулачек тем самым перекрывая и открывая датчики которые находятся противоположно друг другу. В нем есть коммутатор который по идее должен выравнивать и стабилизировать искру. И все это легко умещается внутри трамблера и стоит 400-500-600 рублей. Ладно, на самом деле, я прекрасно понимаю все преимущества БСЗ над данным девайсом:)
Но все же часто в интернете СОНАР-ик называют бюджетной альтернативой БСЗ. Если подумать недостатком стандартной системы КСЗ является подвержение контактов прерывателя износу и пригоранию. В остальном отказывать она может даже реже чем БСЗ ведь чем проще тем надежней. Что же, ставя СОНАР мы как бы автоматически избавляемся от проблемы контактов выставляем как нам надо зажигание и катаемся не думая о том что внутри распределителя зажигания. Все бы это было так будь ОН 100%надежным сам по себе. А так лично у меня после установки вместо положенного спокойствия, рука сама положила в багажник запасной трамблер.Ну а вдруг. По идее достоинством СОНАРА является так же быстрый переход в случае необходимости обратно на контактную группу ведь при установке, кроме 1 дополнительного провода на катушку зажигания, мы ничего не меняем. Но судя по установке я понял что сделать это особо быстро не получится, нужно время, а иногда его может и не быть.В любом случае распределитель потом можно собрать обратно и дома. Мы ничего не теряем кроме цены СОНАРА.

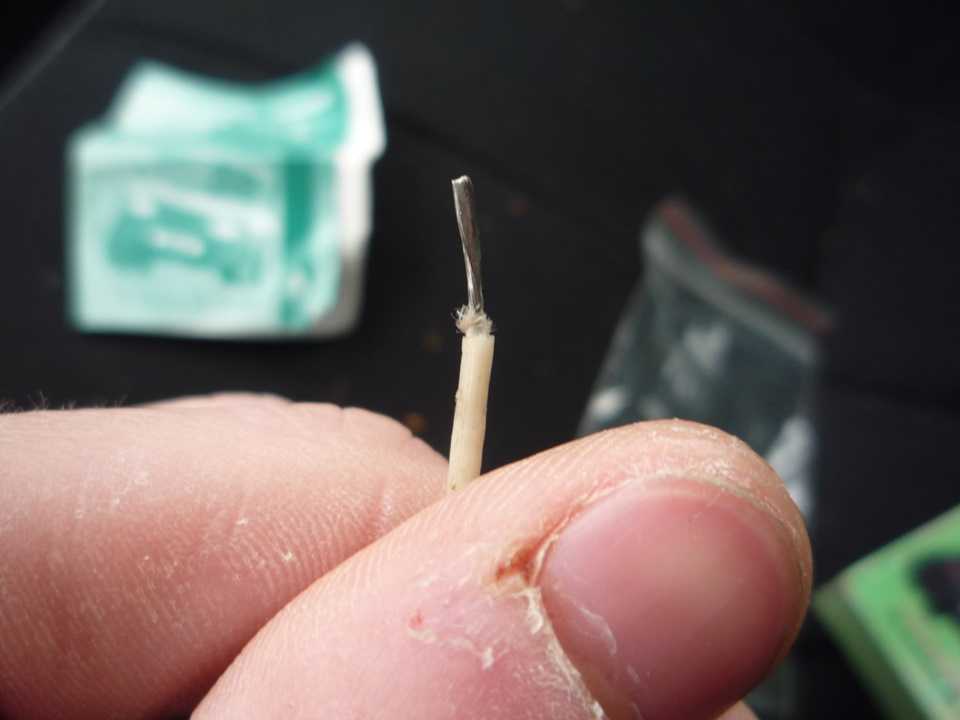

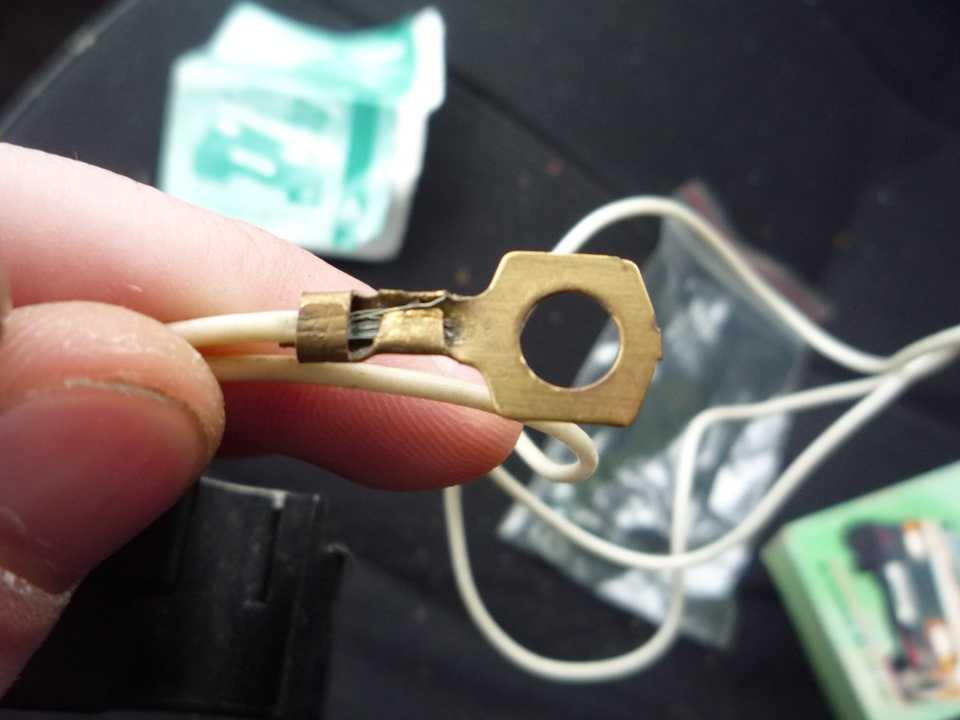

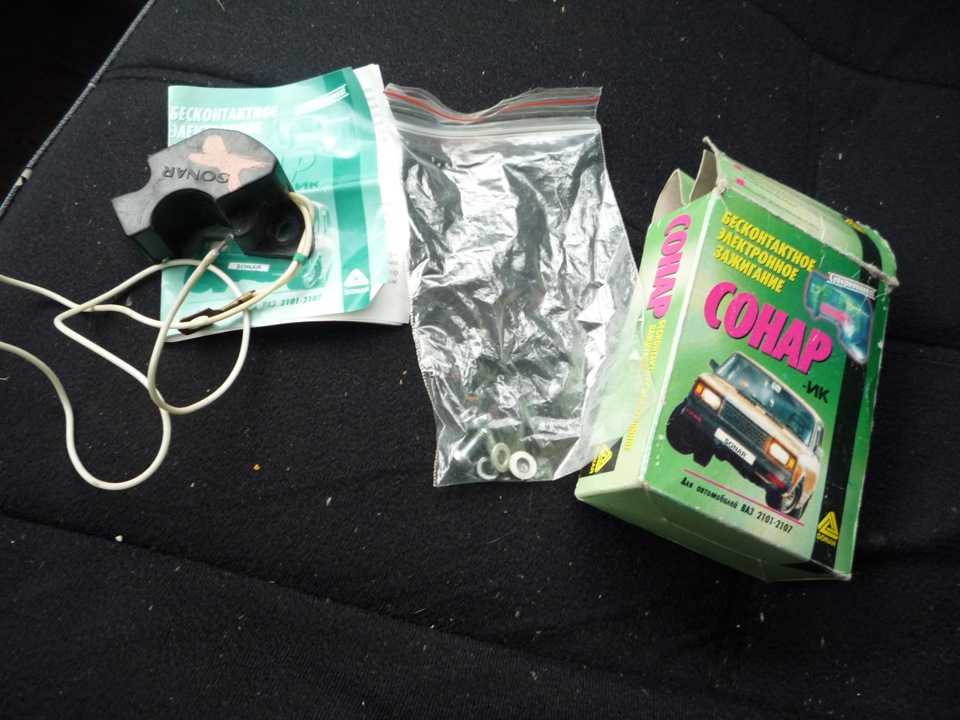

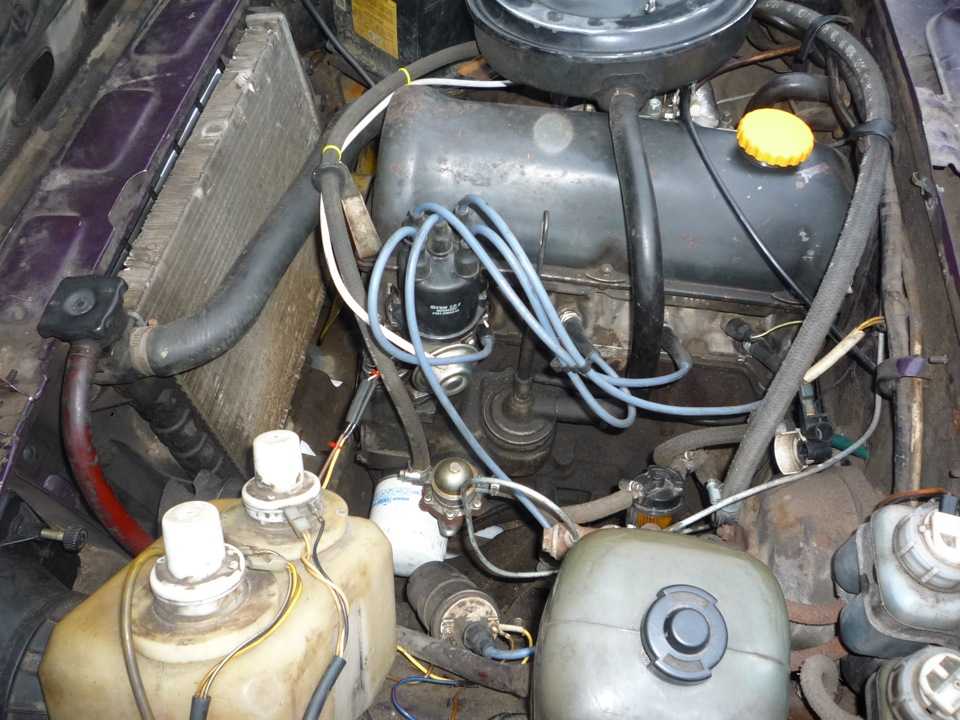

Ну теперь опишу саму установку. Купил эту штуку в Невеле за 500 рублей в одном из магазинов. Последний в котором она оказалась. Сразу поинтересовался у продавца как на счет гарантии, сказал, если что приноси.Ну это хорошо. Пошел в машину смотреть что там в той заветной коробочке. Сама коробочка как то вроде и смущала и нет. Понял одно она давно лежала.Вытягиваю. Естественно ничего запечатано не было. Что внутри. Сам СОНАР-ик: В принципе то, что я видел в интернете но без желтой наклейки на задней части. Насторожило. Так же на коротком проводе была просто пипец какая огромная клемма толком не закрепленная и не обжатая. Насторожило снова. На втором длинном проводе клеммы вообще не оказалось и в пакете с крепежом ее не было . К самому крепежу претензий: нет два болта под крест, две шайбы, два гровера. Ну и инструкция со штампами. К ней претензий так же нет.
Скоро возможно закажу ВВпровода от Наиля Порошина, с нулем в сопротивлении и которые не дубеют на морозе, кто не знает что за дядька ссылка ниже:
Так же снова перестал меня устраивать карбюратор, в поисках СОЛЕКСа.
Еще должны придти наклейки с символикой Drive2.ru чего я очень жду:)
Всем пока:) Если есть мысли, замечания и предложения пишите, обсудим;)
источник
Основные преимущества электронного зажигания ВАЗ 2106
Итак, теперь хотел бы поделиться своими впечатлениями после установки, который оказались весьма положительными. Во время установки на улице была минусовая температура и на контактной системе зажигания машину приходилось прогревать на подсосе достаточно долгое время, пока она нормально ехала без рывков.
После установки БСЗ, при первом же пуске холодного двигателя он запустился буквально с пол оборота, но самое главное – двигатель работал на холостых оборотах даже без натягивания подсоса, что раньше было невозможным. Также, при движении на холодном двигателе никаких рывков не было, двигатель работал ровно и без перебоев. А при резком нажатии на педаль газа, никаких провалов не было!
Стабильность холостых оборотов увеличилась, мотор стал работать ровнее, а машинка теперь едет получше, чем прежде! Теперь можно забыть о постоянной замене или чистке контактов трамблера, что раньше очень напрягало. Единственное, что я бы посоветовал, это купить датчик холла и возить с собой в запасе, на всякий случай, так сказать! Если из-за его поломки вы станете на трассе, то можно будет сразу заменить и ехать дальше!
Цена нового комплекта электронного бесконтактного зажигания на ВАЗ 2106 и всех моделей “классики” примерно 2000 рублей, но поверьте, этот комплект стоит того, чтобы его купить!
Принцип действия БСЗ
Искрообразование с электронным управлением функционирует по достаточно простому алгоритму, что и обусловливает надёжность подобной схемы. Когда водитель поворачивает ключ в замке зажигания, на первичную обмотку катушки идёт постоянное напряжение от бортовой сети, отчего вокруг неё образуется магнитное поле. Дальше система работает так:
- Стартер поворачивает коленвал и приводит в движение вал трамблёра вместе с бегунком.
- Датчик Холла, реагирующий на прохождение рядом металлической массы, регистрирует оборот вала по выступу на нём и отправляет сигнал коммутатору.
- Электронный блок по сигналу датчика отключает подачу напряжения к первичной обмотке катушки.
- В момент разрыва цепи во вторичной обмотке катушки образуется импульс высокого напряжения (до 24 кВ). По толстому проводу он направляется к подвижному контакту трамблёра.
- Бегунок перенаправляет импульс на один из неподвижных контактов, встроенных в крышку. Оттуда напряжение поступает к свече того цилиндра, где поршень находится в верхней мёртвой точке.
- В этот момент топливо уже находится в камере сгорания в сжатом состоянии. Когда на электродах свечи проскакивает искра, происходит его воспламенение.
- Бегунок вращается и передаёт искру всем цилиндрам по схеме 1—3—4—2, после чего двигатель машины заводится и начинает работать.
Устаревшая схема с контактным прерывателем
Как правильно установить парктроник на автомобиль?
Перед началом процесса производят демонах обшивки. Многое зависит от модели, но чаще всего шумоизоляция багажника крепится на пистонах, часть которых снимаются аккуратно при поддевании острым предметом, а некоторые требуют дополнительных манипуляций (например, нажима на замок).
Очищают и моют внутренний отсек багажника и нижнюю часть поверхности бампера.
3. Нанесение контрольных точек при установке парктроника.
Инструкция является руководством для всего алгоритма действий. В ней приведены основные характеристики датчиков: дальность действия, угол обзора и другие, прилагается схема расположения.
Крайними точками распланировки являются, как правило, радиусные центры задней части бампера. Через них проводят горизонтальную линию и делят ее таким образом, чтобы все датчики располагались на одной оси и равном расстоянии друг от друга. Высота от земли — 50 см (точное значение указано в ТУ).
Металлообработка пазов происходит при помощи электродрели и фрезы, входящей в комплект поставки. По месту крепятся датчики. Для большей надежности рекомендуется «посадить» их на клей-герметик.
4. Установка регулятора парктроника.
Для монтажа прибора наиболее подходящим местом является зона под задним стеклом около одного из стоп-сигналов. Световой сигнальный прибор демонтируется. В заводские проемы проводят кабеля регулятора сонара.
Для разъема сверлят отдельное отверстие и устанавливают балансир. После окончания монтажа, с помощью сигнализатора устанавливают громкость звучания.
5. Завершающий этап установки парктроника на автомобиль.
В выбранном месте багажного отсека посредством крепления за кронштейны производят монтаж ЭБУ. Между стенками прибора и обшивкой рекомендуют проложить гибкий материал, гасящей вибрацию и шумы.
Кабели блока подсоединяют к группе электропроводов. С тем чтобы новая прокладка не мешала, пластиковыми хомутами их присоединяют к уже имеющимся узлам. Возвращают на место все конструкции, которые были сняты при подготовке.
После завершения цикла работ, правильность установки парктроника необходимо протестировать. Для этого выбирают безопасное тихое место. В реальной обстановке (или при помощи искусственно установленных на разной высоте препятствий) проводят испытание прибора.
На этом описание алгоритма как самостоятельно установить парктроник на автомобиль мероприятия, заканчиваются.
Установка сонар ик на ваз 2106 видео
Видео по запросу установка сонара ик на ваз 2106 – предлагаем зайти к нам. Мы разместили видеокурс по ремонту автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Ремонт автомобиля
Смех в теме: — Давай улетим!— Самолет или текила?
Опубликовал Админ: по просьбе Шалома
Отзывы владельца авто: Хорошее настроение – это когда идиоты не бесят, a веселят.
Всем привет:)
Сегодня я опишу опыт установкиБСЗ Сонар-ИК на свою машину. Давно натыкался в интернете на эту вещицу и все не мог решиться на покупку. Отзывы в интернете довольно противоречивы, все твердят о сборной БСЗ, с заменой трамблера катушки и т.д. Собственно по узнавал в магазинах и понял что мне это не по карману, слишком дорого у нас. К тому же изучив данную тему понял что при отказе хоть одного элемента, а они достатоточно дорогие, до дома скорее всего уже не доберешься. Но это на мой взгляд все недостатки БСЗ. На самом деле я реально не могу себе его позволить, я ж студент Что же, решено было попробовать этотСОНАР-ик и посмотреть что получится и вас если что предупредить. Ведь он вроде как, не плохая альтернатива БСЗ. По сути его отличие лишь в том что сила тока катушки зажигания, так как она остается прежней остается как и у КСЗ, в отличие от катушки от переднеприводного семейства ВАЗов. В Сонаре есть оптический датчик который размыкает и замыкает ключ подобно контактам прерывателя. Роль окошек на трамблере БСЗ выполняет сам кулачек тем самым перекрывая и открывая датчики которые находятся противоположно друг другу. В нем есть коммутатор который по идее должен выравнивать и стабилизировать искру. И все это легко умещается внутри трамблера и стоит 400-500-600 рублей. Ладно, на самом деле, я прекрасно понимаю все преимущества БСЗ над данным девайсом:)
Выбор комплекта электронного зажигания
Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:
Набор для установки бесконтактного зажигания
Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.
