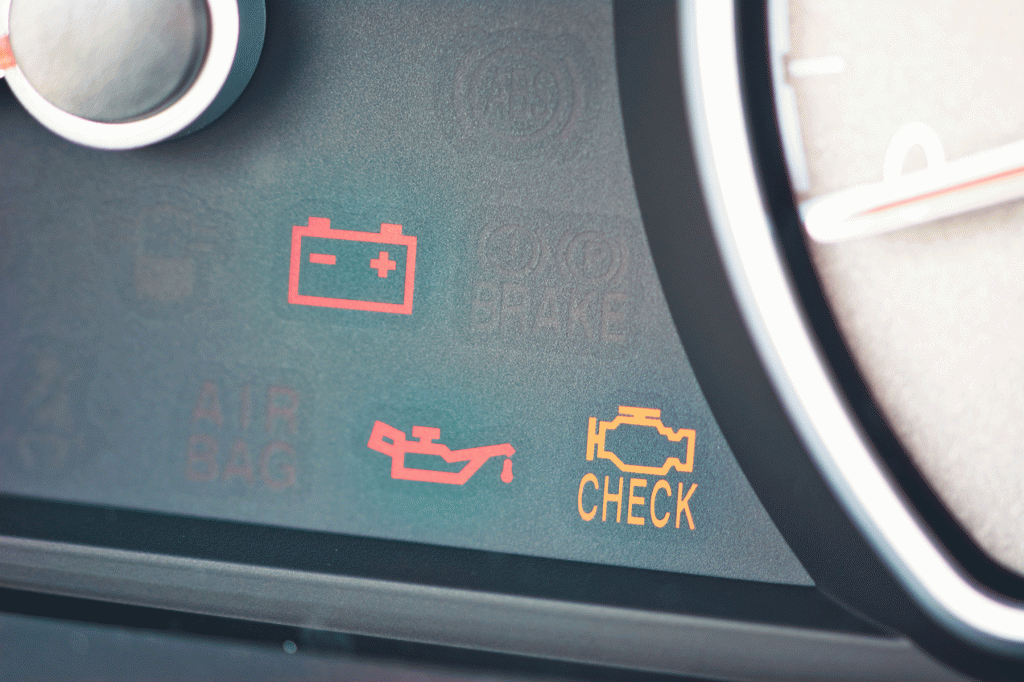

Разница в цветовой индикации

Знаки щитка – важная информация. Она передается различными способами, например, морганием, но обычно при оценке состояния двигателя и систем следует учитывать цвет. Какие обозначения можно сравнивать для правильных выводов?

• Зеленый или синий цвет – нормальная работа узла или системы.
• Оранжевый или желтый цвет – требуется срочное обслуживание.
• Красный цвет – произошла поломка.

При загорании лампочек придется сразу разобраться с проблемой. Часто задержки перетекают в серьезные последствия, в частности, в обязательную замену той или иной детали. Не стоит дожидаться такого момента, так как отдельные виды ремонта двигателя влетают в копеечку.

Самостоятельная диагностика систем зарядки аккумулятора

Набор необходимых инструментов из следующего списка:

• мультиметр;
• контрольная лампочка 12 В;
• пассатижи;
• отвёртки крестообразная и плоскошлицевая;
• нож;
• наждачная бумага.

Инструмент для диагностики систем заряда АКБ своими руками

Порядок действий при моргающей, не выключающейся, тухнущей лампочке заряда

Современные автомобили имеют сложную электронную систему управления работой двигателя, которая не терпит дилетантского подхода. Категорически не разрешается проверять исправную работу генератора снятием одной из клемм аккумулятора. Из-за резкого скачка напряжения в бортовой цепи из строя могут выйти многие элементы системы управления зарядкой аккумулятора и работой двигателя. Самый надёжный, безопасный, результативный способ проверки зарядки аккумулятора — использование специального измерительного прибора — мультиметра.

Контрольный замер мультиметром

Хотя этот прибор может измерять много параметров электрического тока, в этом случае нас интересует только одна характеристика — напряжение. Зная её величину, можно сделать заключение о техническом состоянии и работоспособности генератора.

Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения

1. Сначала нужно проверить напряжение с помощью мультиметра на клеммах аккумулятора при заглушённом двигателе. Сравнив показания прибора с данными, можно судить о степени разряженности батареи.

2. Затем включается ближний свет у фар и печка обогрева на минимальных оборотах. Снова меряется напряжение на клеммах. Оно уменьшится, но не должно быть меньше 13,5 В. Если значение напряжения меньше этой величины — нужно выяснить причину ненормальной работы генератора.

   Если с электрооборудованием машины все нормально, то через 5–10 минут электроника скинет напряжение до обычного: 13,5–14,0 В

3. Проверить состояние и натяжение ремня генератора.
4. Снять реле-регулятор с источника переменного тока и проверить состояние щёток. Если их длина меньше 5 мм, они подлежат замене.
5. Внимательно осмотреть все контакты и при необходимости зачистить их наждачной бумагой.
6. С помощью сигнальной лампочки прозвонить все цепи, которые подходят на клеммы контрольной лампочки зарядки АКБ.
7. Потом следует завести двигатель и проверить наличие зарядки, которую выдаёт генератор. Замеры также ведутся на клеммах аккумулятора при работе двигателя на холостых оборотах. Значения напряжения должны быть равными 13,7–14,3 В.

Что делать, если горит лампочка

Если вы увидели, что лампочка проверки двигателя горит не так, как должна (не тухнет после пуска двигателя или горит при движении), тогда стоит остановиться на диагностику машины. Можно это сделать и не сразу, но обязательно. Помните, если она загорается, это причина или отправиться на СТО для диагностики, или же проверить двигатель на наличие неисправностей.

Первое, что можно сделать при загорании лампочки – это остановиться и послушать, как работает двигатель: не троит ли, нет ли посторонних шумов или стука. Если вы услышите посторонние звуки, то они указывают на причину поломки опытному водителю. Если же причина поломки вам непонятна, прямая дорога – в ближайшее СТО.

Если причиной загорания лампочки будет некачественное топливо (это можно определить после диагностики, после исключения остальных причин), тогда мастера сервиса вам скажут, что стоит поменять тип заливаемого в машину топлива или место, где вы привыкли заправляться.

• Датчик кислорода. Стоит заменить самостоятельно, следуя инструкции по эксплуатации автомобиля той или иной марки. Если вовремя не сделать замену, то возникнет перерасход топлива и может сломаться катализатор, замена которого будет намного дороже.
• Негерметичность топливного бака – это причина попадания воздуха вовнутрь, а значит, перерасход. Стоит или заменить крышку или добиться герметичности посредством прокладок.
• Свечи. Это основной элемент, который гарантирует загорание топливной смеси. Если она работают неправильно, тогда и автомобиль откажется работать вовсе. Заменить свечи не составить особого труда, если вы уже опытный водитель. Менять можно либо только ту свечу, которая уже отработала свое, либо все сразу, чтобы уже наверняка избежать неполадок в работе автомобиля. В магазине стоит купить комплект свечей именно для вашей машины. Если нет уверенности в том, что купите правильный вариант и сможете поменять, тогда отправляйтесь на СТО, там и детали нужные уже есть и специалисты смогут произвести замену быстро и доступно. В вопросе со свечами, стоит помнить, что машины старого образца требуют замены каждые 20 000 км, а если машина новая, то на одних и тех свечах она может проехать до 150 000 км. Если менять свечи вовремя согласно требованиям технической эксплуатации вашей машины, тогда можно избежать поломки катализатора и улучшить работу двигателя.
• Замена датчика массового расхода воздуха. Данная деталь регулирует количество воздуха, который необходим для быстрого воспламенения. Когда он неисправен, то это перерасход топлива, повышенное количество углекислого газа в выхлопе, слабый разгон, снижение мощности двигателя. Чаще всего поломка связана с неправильно установленным воздушным фильтром или время работы фильтра уже истекло. Когда дело доходит до смены датчика, то расходы связаны с ценой самого датчика, а вот услуга замены в сервисе не так дорога, потому что не требует больших затрат времени и проста по технологии. Регулярная замена фильтра – гарантия долговечной работы датчика.

Нюансы в работе лампочки «Check engine»

Лампочка проверки двигателя на панели приборов появилась в начале 90-х. но тогда работа датчика была направлена только на контроль работы карбюратора. То есть, лампочка загоралась, когда:

• Было засорение;
• Неправильно была приготовлена горючая смесь для работы двигателя и др.

Сегодня же работа лампочки значительно шире. Карбюраторов в автомобилях нового образца уже нет. Вместо него установлены инжекторы. Именно в связи с этой новинкой в автомобиле лампочка показывает не только неправильную смесь. Благодаря ей, водитель узнает о:

• Перебои в работе;
• Проблемы при зажигании;
• Плохое переключение передач и многое другое.

Смотрите, о чем еще может свидетельствовать горящая лампочка проверки двигателя (видео)

Таким образом, благодаря такой лампочке на панели можно контролировать практически каждый элемент двигателя, его состояние и работоспособность.

Лампочка контроля двигателя на панели для водителя – это индикатор состояния

Если она горит не по правилам, то стоит обратить на это внимание и отправиться на диагностику. Своевременное устранение поломки – это гарантия безопасности и комфорта на дороге

Внимательность к своей машине исключит поломку в самый неподходящий момент.

Как определить поломку

Если загорелась лампа аккумулятора и не выключается при запущенном двигателе, первым делом проверяют зарядку. К освобожденным от проводов клеммам прикладывают электроды мультиметра. На корректно работающей и заряженной АКБ прибор показывает напряжение 12,2-12,5 В. При показателе ниже 12 В аккумулятор нуждается в дополнительной зарядке зарядным устройством. Следующим этапом должна быть диагностика генератора. Для этого к клеммам подключают провода и при работающем моторе мультиметром замеряют на них напряжение. На оборотах в холостую и при выключенных потребителях прибор должен показывать 13-14 В. При возрастании оборотов двигателя до 3000 в минуту напряжение повысится до 14,4-14,5 В. Далее, не снижая обороты, включают электроприборы, увеличивая нагрузку. Показатель не должен упасть ниже 13 В. Если напряжение не соответствует нормам или отсутствует, неисправен генератор.

Проверить исправность генератора можно старым «дедовским» способом. При заведенном двигателе откидывают провод с плюсовой клеммы АКБ. Если мотор заглох, генератор неисправен.

Важно! Эту диагностику необходимо проводить, одев диэлектрические перчатки. Хоть напряжение низкое, токи высокие и могут навредить организму

Изменяющиеся от количества оборотов яркость подсветки приборной доски и оптики говорит о проблемах в работе генератора или ослаблении натяжения приводного ремня. Протестировать реле напряжения можно, напрямую дав на его контакты напряжение с аккумулятора. Если на щетках генератора показатель равен 12 В, реле работает исправно. Если показатель не соответствует норме устройство меняют на новое.

Рассмотрим варианты иных поломок способы их диагностики и ремонта.

1. Симптомы: вольтметр на доске приборов демонстрирует заряд, лампа зарядки аккумулятора не включается, напряжение на клемах АКБ около 12 В, сам источник питания абсолютно разряжен. Первоначально зачищают клеммы на батарее. Если ситуация не изменилась, то замеряют напряжение на генераторе. Для чего один электрод мультиметра прижимают к выводу «30», второй — к массе. В тех случаях когда напряжение превышает показатель на АКБ, то вывод «30» тщательно зачищают наждачкой. Помимо этого внимательно осматривают провод от генератора к батарее на целостность изоляции и обрыв. При необходимости его меняют на новый.

2. Симптомы: бортовой вольтметр и сигнальная лампа показывают зарядку, напряжение на клеммах аккумулятора — около 14 В, сама батарея разряжена, при усилении нагрузки (сигнал, включенные фары) стрелка вольтметра падает на минимум. Частой причиной служит ослабление натяжения, износ или обрыв ремня генератора. Провисший ремень натягивают так, чтоб при надавливании рукой он прогибался на 1-1,5 см, изношенный меняют на новый. При износе одного из шкивов манипуляции с ремнем положительного результата не дадут, необходимо обратиться к специалистам. Еще одной причиной может стать пробой одного из диодов генератора. Двигатель глушат и прозванивают мультиметром диодный мост полностью. Неисправные диоды меняют. Также проверяют щетки генератора. При длине менее 5 мм их заменяют

Также уделяют внимание чистоте щеткодержателей. Попавшая в них грязь проводит к зависанию щеток

Износ контактных колец коллектора устраняют специалисты СТО.

3. Симптомы: при повороте ключа в замке зажигания лампочка аккумулятора не загорается, стрелка бортового вольтметра не шевелится, батарея не заряжается. Первой причиной может служить перегорание предохранителя цепи зарядки. Если после его замены ситуация не изменилась, то поломку следует искать в реле или замке зажигания.

4. Симптомы: при включенном зажигании все приборы работают, индикатор зарядки не светится, зарядка отсутствует. Первоначально снимают провод с вывода «61» на генераторе и подключают к минусу (кузову). Если зажглась лампочка аккумулятора, то замкнута или оборвана обмотка ротора. Такие же симптомы выдает не плотный контакт в разъеме. В таком варианте все индикаторы могут гореть тускло, прерывисто или не зажигаться совсем. Когда контакты обработаны наждачной бумагой обработки и не горит только лампочка аккумулятора, значит она перегорела и требует замены.

5.Симптомы: при повороте ключа зажигания лампа зажигается, после запуска двигателя не перестает гореть, зарядка батареи прерывистая или отсутствует. Причина может быть связана со слабым контактом провода и разъемом на панели приборов. Контакт зачищают наждачкой.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.

1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Другие виды неисправностей аккумуляторной батареи

Нередко аккумулятор перестает выполнять свою прямую функцию из-за различных видов деформации своего корпуса, которые приводят к тому, что АКБ греется, плохо заряжается, от батареи отходят провода (теряется контакт) и соединения с иными механизмами автомобиля. Если между выводами электродов образуются так называемые мостики, необходимо при помощи обычной воды выполнить тщательную промывку аккумулятора, а затем смочить ветошь в растворе соды и вытереть АКБ.

В случае появления трещин между деталями крепления и клеммами батареи не нужно пытаться самому заниматься ремонтом. Поверьте, результативность ваших действий будет минимальной. Мало того, они могут привести к тому, что АКБ придет в полную негодность. Сразу езжайте на СТО, где данную неисправность быстро устранят.

Очень часто аккумулятор греется (иногда даже можно увидеть, что он вздулся) из-за того, что в его корпусе отсутствует достаточный уровень вентиляции. С такой проблемой вы, несомненно, справитесь и сами. Необходимо всего лишь прочистить в пробках АКБ отверстия, предназначенные для ее вентилирования. Сложнее справиться с теми проблемами, которые вызывают просачивание электролита через указанные выше вентиляционные отверстия. Это может свидетельствовать о следующих явлениях:

• Гидролиз (иначе говоря – испарение электролитического состава). Под гидролизом понимают, в общем-то, нормальный процесс, приводящий к нежданным трудностям при эксплуатации батареи лишь тогда, когда он ускоряется в результате критических разрядов, приводящих к тому, что электроды начинают сульфироваться. Справиться с гидролизом можно путем длительной зарядки АКБ, причем на такой силе тока, которая составляет пять процентов от емкости аккумулятора.
• Испарение электролита, образующееся из-за некачественной фиксации корпуса и реле напряжения. Следует заменить или отрегулировать реле.
• Испарение электролита вследствие того, что от генератора приходит слишком большой ток зарядки (батарея при этом греется). Необходимо обследовать зарядную систему, а также и все электрическое оборудование, используя вольтметр. Подключают его к «плюсу» генератора. Показывать прибор должен не более 14,2 В.
• Высокий уровень электролита. Ненужную жидкость нужно слить. Ориентируйтесь на то, что над пластинами должно быть не более нескольких сантиметров.

Если аккумулятор сильно вздулся либо на его корпусе появились какие-либо механические повреждения, рекомендуется обратиться к специалистам, которые посоветуют вам, что делать с АКБ. Возможно, ее удастся отремонтировать, обеспечив требуемый контакт между элементами батареи и восстановив целостность корпуса. А, быть может, аккумулятор придется и заменить.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

«Горит лампа АКБ, даю газу — гаснет» — классический симптом с простым решением

Давайте сразу к делу. Рассмотрим две ситуации.

Первая : аварийная лампа заряда аккумулятора плавно затухает с увеличением оборотов двигателя. При этом бортовой компьютер (или мультиметр на клеммах) показывает рост напряжения заряда. Когда педаль газа отпускаешь — показания вольтажа снова падают, а лампа опять загорается.

Это — типичнейший признак выхода из строя либо выпрямителя («диодного моста»), либо усталости щёточного узла. В 90% случаев, описанная картина укладывается в эти два диагноза.

Также, есть и второй сценарий. Когда лампа заряда АКБ горит, но с прогазовкой гаснет до следующего раза.

А вот здесь обычно виновата цепь возбуждения генератора. Если посмотрите на генератор — увидите, что помимо толстого «плюса» к нему подходит тоненький проводок. Он идёт от приборной панели, проходя через ту самую красную лампочку, и когда окисляется или рвется — возникает симптом «разовой недозарядки».

Лечение: искать обрыв этого проводка. Однако, часто бывает и так, что недозаряд начинает себя проявлять эпизодически. Сначала лампа начинает гореть нерегулярно и слабо, а напряжение зарядки хоть и не пропадает окончательно, но плавает. Такая ситуация прогрессирует с каждым днём, пока не превращается в регулярную проблему, когда заряда не хватает для нормального питания аккумуляторной батареи. В этом случае нужно проверить контакты на выводах медных обмоток статора генератора.

И последний совет из опыта

Очень часто при любом проблеме с зарядом АКБ начинают винить саму батарейку, а именно — её ёмкость. Дескать, ёмкость аккумулятора не соответствует изначальной заводской — отсюда все проблемы. В различных статьях в сети уже не раз подробно доказывалось (с формулами и цифрами), что такие «советы» — полнейшая ерунда, не имеющая никакой связи с реальностью. Ёмкость АКБ совершенно не влияет на эффективность его заряда на исправном автомобиле.

Ну а провести аккумулятору профилактику никогда не помешает. Как это сделать (даже на якобы необслуживаемых батареях) я подробно рассказывал здесь .

Источник

Заключение

Помните, что при появлении светящегося индикатора Check Engine не стоит паниковать. В большинстве случаев причины его активизации не являются критичными. Однако необходимо выполнить первоочередную диагностику, состоящую из 5 перечисленных выше шагов. Также проверьте, не изменилось ли поведение машины на дороге и не загорелись ли дополнительно другие индикаторы. При выявлении незначительных недочетов нужно их исправить. Если же Check Engine после этого не погас, то проведите дополнительную диагностику с помощью диагностического автосканера. Он выдаст вам код ошибки, указывающий на причину поломки и поможет стереть данную ошибку.
