Правильная замена салонного фильтра volvo xc60

Подготовка к замене и необходимые инструменты

Чтобы заменить старый салонный фильтр на новый, владельцу автомобиля следует знать следующее:

  • Точное месторасположение фильтрующей детали;
  • Положение расходника относительно направления воздушного потока. От этого зависит его работа. Если он будет неправильно установлен, то воздух не сможет попадать в салон автомобиля. Необходимое направление воздушного потока обозначено стрелкой на фильтрующей детали со следующей надписью «AIR FLOW»;
  • Тип устанавливаемого салонного фильтра на транспортное средство марки Вольво ХС60. Следует заметить, что в определенных ситуациях неоригинальная фильтрующая деталь может отличаться от той, которая прописана в официальной документации авто.

Помимо этого требуется подготовить набор отверток и ключей.

Как выбрать салонный фильтр?

На текущий момент на транспортное средство марки Вольво ХС 60 может устанавливаться многослойный и однослойный салонные фильтры.

Различаются вышеуказанные фильтрующие детали следующим образом:

  • Однослойный состоит из плотной ткани. Является наиболее простым изделием, при помощи которого можно очищать атмосферный воздух. Преимуществом является его низкая стоимость. К недостаткам можно отнести тот факт, что он плохо фильтрует атмосферный воздух;
  • В составе многослойного присутствует несколько элементов, между которыми устанавливается активированный уголь. Благодаря использованию специальной угольной ткани вместе с микрофиброй, воздух, поступающий в салон машины, максимально очищен. Недостатком обозначенного расходника является то, что из-за подобных материалов сопротивление воздуху максимальное. Это приводит к тому, что система вентиляции всегда нагружена.

В ситуации, когда водитель решил установить на свое авто неоригинальный салонный фильтр, он может столкнуться с тем, что он не подходит по размеру. В обозначенном случае его следует подрезать. Помимо этого неоригинальная фильтрующая деталь может быть слишком плотной. Это может привести к быстрому выходу из строя системы кондиционирования и вентиляции. Исходя из вышеуказанной информации рекомендуется устанавливать только оригинальный салонный фильтр.

Подтёки корпуса масляного фильтра.

1) снимаем масляный фильтрПодложить тряпку перед снятием — чтобы не залить генератор. Перед обратной установкой промыть корпус и резьбу очистителем2) снимаем верхнюю часть корпуса фильтра.Откручиваем 3 болта со звездочкой.При откручивании 2 нижних ответных кулачка выпадают из разъемов — прижал их деревянной палкой. Болты имеют ограничение на число витков при закручивании.3) достаем прокладку4) выравниваем площадку крепления корпуса.Корпус со временем деформирован. При установке на плоскость видна неравномерность поверхности до 1 мм (можно посмотреть на свету при установке на ровную поверхность).Площадку выравнял нождачной бумагой — снял порядка 0.5 мм.5) усиливаем прокладкуПрокладка на вид без трещин, но торчит неравномерно из паза. Для усиления прокладки укладываем толстую фум-ленту на дно паза. Добавка получилась порядка 0.2 мм6) устанавливаем верхнюю часть корпуса с усилением болтов.Чтобы снять ограничение по числу витков при затяжке — добавляем медные шайбы под шляпки болтов7) устанавливаем масляный фильтр.добавляем масло по сервисному щупу после установки8) заводим, докручиваем болты после прогреваДля надежности протягиваем на горячую

По итогу работ, после 100 км пробега — прокладка, блин, все равно сочится. Видимо все таки влияет деформация ответной части корпуса или микротрещины прокладки, не видные глазу.

Выводы:Похоже придется все таки заплатить за корпус!)

Дополнение.Проведена замена корпуса масляного фильтра на оригинальный (других нет) — сразу ушли все проблемы. Цена детали 15 т.р.+ 3 т.р. работа. Garage Volvo Екатеринбург.Прошло полгода — полет нормальный.

Для чего нужен фильтр салона

Современный автомобиль не может функционировать без системы вентиляции – в воздухе нуждаются и отопитель, и кондиционер, да и в самом салоне без его притока через определённое время станет совсем не комфортно.

При этом забор воздуха происходит в естественном режиме, через специальные отверстия, которые так и называются – воздухозаборными. Строго говоря, они являются первым фильтром на пути тех предметов, которые могут находиться в воздухе. До определённого времени они были и единственной преградой на пути листьев, камней, веток и другого мусора, летящего с деревьев и из-под колёс впереди едущего транспорта. Но достаточно мелкие предметы, а уж тем более пыль, проникали в салон практически беспрепятственно, попутно загрязняя элементы климатической системы.

Поэтому назрела необходимость создать надёжный барьер на пути большинства присутствующих в атмосферном воздухе загрязнителей. Такой преградой и стал салонный фильтр, устанавливаемый обычно в климатическом блоке.

Первое поколение таких автоаксессуаров представляло собой копию воздушного фильтра, но только с более мелкими ячейками. В принципе они и сегодня неплохо справляются с фильтрацией частиц размером порядка одной десятой микрона – этого достаточно, чтобы не пропускать пыль, пыльцу растений и другие загрязнители аналогичного размера. Позже на фильтровальный элемент стали наносить антибактериальный слой, и он обрёл ещё лучшую защиту, позволяя без опасений включать забор воздуха и летом, и в лютые морозы. Но проблема проникновения в салон выхлопных газов осталась, и для её решения пришлось вводить в конструкцию СФ слой с активированным углём. Этот природный адсорбент способен улавливать летучие вещества и газы на молекулярном уровне, улавливая и нейтрализуя даже неприятные запахи. Это – защита совершенно иного уровня. Поначалу угольные фильтры стоили очень дорого, но со временем разница в цене начала нивелироваться, и сегодня такие изделия столь же распространены, как и обычные изделия.

Что касается Volvo S60, то штатно на этот седан устанавливается оригинальное изделие с артикулом 30630754 с угольным слоем, стоимость которого превышает 3000 рублей.

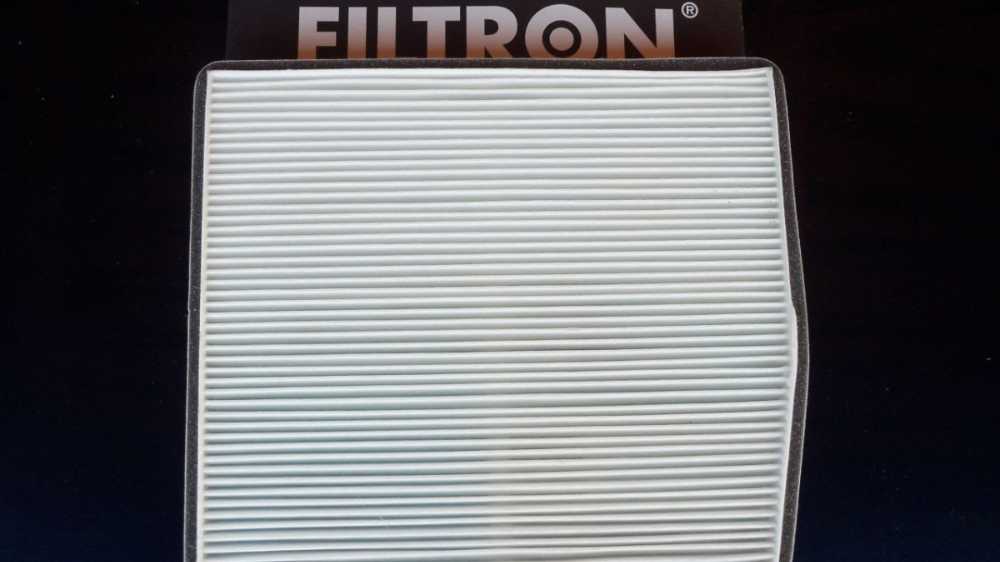

Новый фильтр для Volvo S60

В качестве более бюджетных, но столь же качественных аналогов можно использовать следующие угольные фильтра:

  • LAK54 от компании Knecht (стоимость порядка 1100 рублей);
  • K01126A от Filtron (820 рублей);
  • CUK02855 от MANN (1330 рублей за угольный и 920 рублей за обычный противопылевой);
  • 087430050 от ProParts (680 рублей);
  • 0715512 от Valeo (1410 рублей);
  • 021652996 от Corteco (920 рублей);
  • 1987 432464 от Bosh (1380 рублей);
  • 1987 432064 от Bosh (920 рублей, обычный противопылевой).

Форма и размер салонного фильтра определяются конструктивными особенностями системы вентиляции и отопления конкретной модели автомобиля. В большинстве случаев это квадрат или прямоугольник, но встречаются и более экзотические формы – например, трапециевидная. У Volvo S60 это прямоугольник с размерами 267х240 мм и толщиной 38 мм, так что и аналоги стоит подбирать с точно такими же или близкими размерами. Стоит учесть, что изделия меньших размеров недопустимы, поскольку в этом случае весь воздух будет уходить через щели. С фильтрами больших размеров тоже возможны проблемы: они могут просто не поместиться на штатном месте. Обычно в таких случаях их обрезают, но такой способ применим не всегда. Оригинальный фильтр, кстати, имеет характерный срез с лицевой стороны, так что спутать его с аналогами затруднительно. Напоследок отметим, что угольные фильтры отличить от обычных очень легко: они намного темнее, фильтровальный элемент имеет выраженный серый оттенок, в то время как обычный противопылевой аналог – белоснежный.

Замена масла Volvo XC60

Процедура замены масла на транспортном средстве достаточно часто встречающаяся процедура у автовладельцев. Провести ее по силам самостоятельно практически каждому. Смена масла в движке Вольво ХС60 (17 год, мотор Т5 2.0 турбо) представлена в отчете с фотографиями. Сменить масло и его фильтр самостоятельно не так трудно.

Время смены, объем и вид масла для заливания в Вольво

Частота смены масла — 10 тыс. км езды либо один раз ежегодно. Совместно нужно менять и фильтр масла.

Объем заправки для движка 2.0 — 5,9 л новенького масла. Мы рекомендуем пользоваться качественные ACEA A5/B5 с вязкостью SAE 5W-30, если условия непростые, то можно воспользоваться SAE 0W-30.

Номерной знак в каталоге фильтра масла — Volvo 31372212.

Номерной знак в каталоге прокладки пробки слива — Volvo 977751.

Способ смены масла Вольво ХС60

Потребуется: звезда Торкс Т30, трещеточка с головкой на семнадцать, 16-гранный съемник (в виде чаши) фильтра масла на86 мм, вороночка, новенькое масло и фильтр масла.

В первую очередь необходимо немного согреть движок, после ставим машину на гладкую местность, блокируем колеса сзади, поднимаем ручник, домкратим и устанавливаем упоры. Яма, эстакада либо подъемник — могут вам пригодиться. При откручивании крышечки горловины заливки приподнимаем щуп, чтобы масло полилось скорее.

При закрытии доступа к поддону, убираем его, выкручиваем для этого восемь винтиков звездой Торкс Т30. Под поддон масла ставим тару, после откручиваем пробку слива с помощью головки на 17. Вытаскиваем пробку и помним, что масло может быть горячим и обожжет руки. Во время слива вы можете сменить прокладку на пробочке при ее деформировании. После слития масла, протираем щель и закручиваем пробочку назад, применяя усилие 38 Нм.

Смена фильтра масла (на фотографиях нет в подробностях) захочет чашечного съемника. Подвигаем тару для собирания масла под фильтрующий элемент, после откручиваем его с помощью съемника. Снимаем крышечку фильтра, меняем фильтрующий предмет (картридж) и резиночку уплотнения на крышечке. Новенькую резиночку смазываем свеженьким маслом. Затем закручиваем крышечку с новенькой резинкой и фильтром назад, при этом подтягиваем на 25 или 30 % оборота.

После проверки затяжки фильтра масла и пробки слива, заливаем новенькое масло. При этом не нужно все сразу заливать — переизбыток масла плохо, лучше недолить. Для этого ставим воронку и льем поменьше, чем нужно масла в движок. Затем проверяем уровень масленого вещества.

В указанном авто не имеется обычного щупа. Уровень масла проверяется датчиком электроники.

Способ проверки уровня масла Вольво ХС 60

Проверять уровень масла в движке Вольво нужно так:

  1. Вставляем смарт-брелок в слот на панели приборов.
  2. Нажимаем и удерживаем кнопочку Страт/стоп для переведения ключа зажигания в положение два, но не включаем движок.
  3. Отпускаем кнопочку при загорании предупреждения.
  4. С помощью круглого селектора с левой стороны, выбираем в системе информации опцию «Уровень масла».
  5. Нажимаем «Ок», так информация появится на экране.

В инструкции сказано, что за заменой масла уровень покажется с малыми неточностями. Более точный уровень вы увидите спустя 30 км езды, или если машина пару часов останется недвижимой.

Движок 2.0 Т5 Вольво ХС60 17 года.

При наличии защиты движка, мешающей доступу к поддону, снимаем ее.

Откручиваем восемь крепящих винтика.

Отверстие для креплений.

Ослабляем болтик с помощью головки на 17.

Подставляем тару и выкручиваем болтик.

После слива масла, закручиваем болтик назад.

Фильтр масла откручиваем съемником.

Откручиваем крышечку фильтра, заменяем картридж и резинку уплотнения на крышечке.

Устанавливаем крышку с новеньким фильтром и резинкой (сперва смазываем свеженьким маслом).

Полная и частичная замена масла в АКПП Volvo ХС 60

Интервал замены трансмиссионного масла

Самым слабым местом на Вольво XC 60 с двигателем на бензине или дизеле считается фильтр тонкой очистки АКПП. Он быстрее всех элементов засоряется продуктами износа коробки переключения скоростей. В результате начинает течь масло, так как АКПП перегревается, и сальники от резких перепадов температур дубеют, не выполняют больше свою функцию.

Падает давление внутри систему, образуется протечка масла между клапанами гидроблока. Выходит из строя электронный блок управления.

Хоть производитель и указывает, что масло способно выдержать до первого капитального ремонта автомата, если его не менять, то капитальный ремонт может наступить через 80 тысяч километров. Поэтому не стоит рисковать сомневаться в вопросе, менять ли или не менять масло.

Благоприятным для замены масла в коробке является пробег:

  • 30000 километров для частичной смены;
  • 60 тысяч километров для полной смены трансмиссионной жидкости.

Тонкий фильтр меняется при каждой смене жидкости. Он устанавливается для помощи к фильтрующему устройству грубой очистки, который установлен внутрь АКПП.

Если вовремя не менять трансмиссионную жидкость, то вы столкнетесь со следующими проблемами:

  • толчки и рывки автомата, подергивание машины;
  • вибрация во время простоя на светофорах и в пробках;
  • проскальзывания скоростей, некоторые задержки при переключении.

Поэтому я рекомендую следовать нашему регламенту, а не производителя. Потому что климатические условия разные. Это тоже влияет на эксплуатацию. Российские климатические условия считаются тяжелыми для японских АКПП Айсин.

Плюс гидротрансформатор этой АКПП сильно загрязняет сам масло. Так как в нем установлена карбоновая фрикционная накладка, пыль от которой попадает в фильтр и забивает его фетровую мембрану.

Практические советы по выбору масла в АКПП Volvo ХС60

Производитель заливает в коробку TF80SN изначально синтетическое масло. Поэтому нельзя его менять на минеральное. Вы получите пену и выход из строя коробки после пробега в 1000 километров.

Заливать нужно только оригинальное масло, либо поменять на аналогичные жидкости, о которых я дальше расскажу в блоке ниже. Свойства оригинальных и аналоговых масел идентичны. Поэтому они взаимозаменяемы.

Оригинальное масло

Оригинальным считается масло Toyota Type T IV, но американские производители заливают новое поколение смазки Toyota WS. Эти масла рассчитаны на взаимодействие с механическими деталями в АКПП. Защищают автомат от перегрева. Образуют плотную защитную пленку на металлических деталях, не дают элементам из цветного металла окисливаться.

Салонный фильтр Volvo XC60

В конструкции автомобиля Вольво ХС60 имеется салонный фильтр. Он очищает поступающий внутрь машины воздух от пыли и мусора, а в случае применения расходника с активированным углем еще и убирает неприятные запахи. В процессе эксплуатации фильтрующий элемент постепенно забивается мусором, что приводит к снижению его пропускной способности.

Для восстановления нормального функционирования очистки воздуха салона, необходима периодическая замена расходника. Установка нового фильтра редко вызывает проблемы, но если все же сложности возникли, то всегда можно просмотреть соответствующее видео.

Артикул и стоимость салонного фильтра на Вольво ХС60

Бренд Каталожный номер Примерная стоимость, рубль
Meyle 5123200005 550-630
Hengst E2949LI 420-500
Denckermann M110719 340-410
Febi 27923 400-420
Bosch 1987432205 820-1000

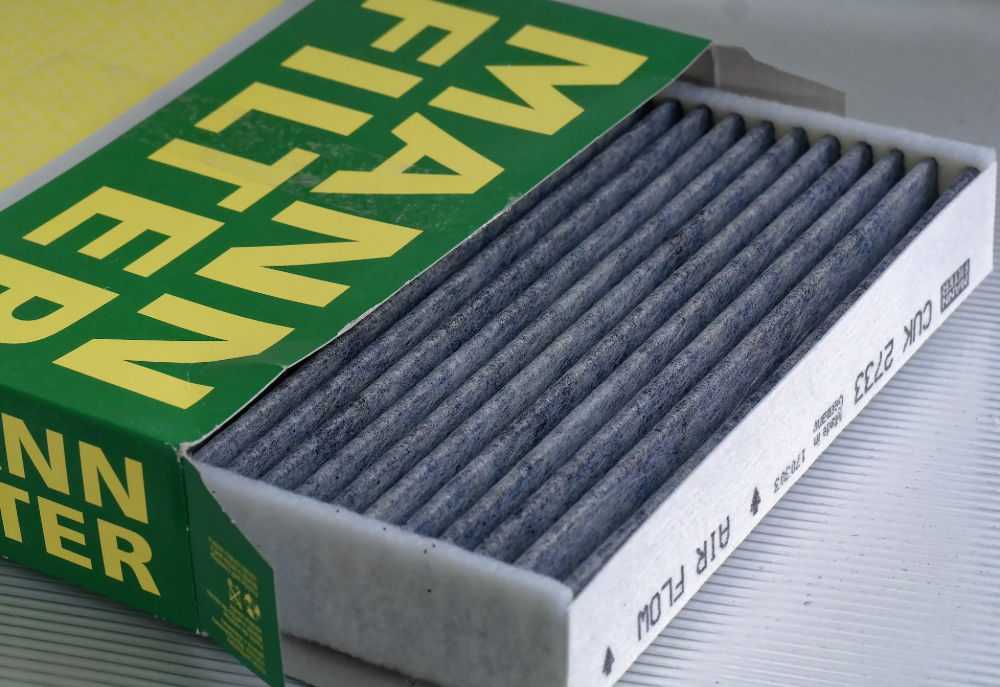

На автомобиле Volvo XC60 также используется салонный фильтр с активированным углем. В розничную продажу расходник поступает с артикульными номерами: 31390880, 31366123, 30733893. Цена за фирменное изделие варьируется от 2000 до 2600 рублей. С наилучшими аналогами, которые отлично зарекомендовали себя на Volvo XC60, можно ознакомиться в нижеприведенной таблице.

Компания Артикульный номер Ориентировочная цена, рубль
Delphi TSP0325226C 690-790
Sofima S4159CA 620-670
Bosch 1987432405 860-910
Mann-Filter CUK2733 1250-1500
Meyle 5123200006 860-1000

Расположение салонного фильтра

На Volvo XC60 салонный фильтр находится чуть ниже бардачка. Он помещен в специальный корпус. Фильтр размещается на пути следования воздушного потока.

Описание замены фильтра очистки воздуха на Вольво ХС60

Для того чтобы заменить салонный фильтр на Volvo XC60 своими руками, рекомендуется следовать инструкции, которая представлена ниже.

Периодичность замены

И всё же производители не рекомендуют выполнять эту операцию, настаивая на замене фильтровального элемента на новый. А что касается периодичности такой замены, то она зависит от конкретной марки и модели автомобиля и указывается в официальной документации. В частности, для Volvo XC60 замена салонного фильтра должна производиться каждые 15 тысяч километров, то есть на каждом плановом ТО, вместе с заменой таких расходников, как моторное масло и масляный фильтр. Впрочем, многие специалисты советуют проверять состояние СФ чаще. Тем более, что на этой модели шведского кроссовера самостоятельный демонтаж фильтра совсем не сложен, и даже неопытный автомобилист в состоянии выполнить эту операцию максимум за 15 минут.

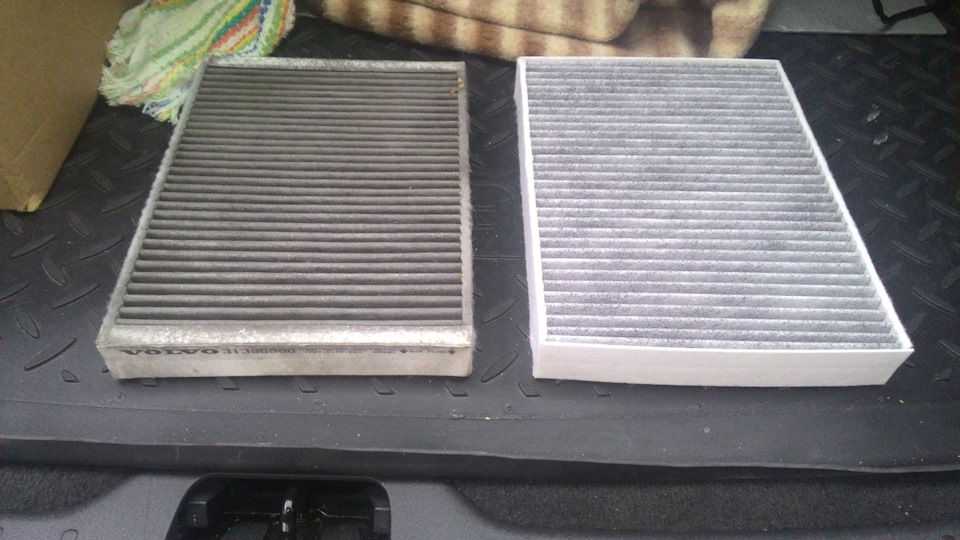

Сравнение чистого и грязного расходников

Большинство автовладельцев игнорирует это правило, и их можно понять: частая процедура демонтажа/монтажа, хотя и необременительна, но приводит к порче крепёжных деталей и других элементов конструкции автомобиля. Но если вы эксплуатируете транспортное средство в достаточно интенсивном режиме, а экологическая обстановка в районе вашего проживания оставляет желать лучшего, менять салонный фильтр придётся всё же чаще. К счастью, выполнять визуальный осмотр очистительного элемента слишком часто не потребуется: существует несколько симптомов, которые могут свидетельствовать о необходимости его срочной замены.

Перечислим их:

  • слон кроссовера при включённой вентиляции быстро становится запыленным. Это следствие того, что СФ уже не пропускает наружный воздух в должных объёмах, а тот, которому удаётся попасть в салон, несёт с собой все те загрязнения, которые скопились на фильтровальном элементе;
  • в салоне появился неприятный запах, который невозможно удалить простым проветриванием и который усиливается при включении вентиляции/автокондиционера. Это результат скопления на фильтре органических остатков, которые в условиях повышенной влажности начинают разлагаться;
  • ухудшение работы кондиционера/отопителя вследствие критического загрязнения фильтра салона и уменьшения его пропускной способности;
  • окна автомобиля часто и беспричинно запотевают. Это, опять же, следствие загрязнённости СФ, из-за чего в салон поступает мало свежего воздуха, а тот, который есть, быстро насыщается водяными парами, присутствующими в выдыхаемом водителем и пассажирами воздухе. Отсюда – его повышенная влажность, которая при превышении точки росы заставляет излишки водяной пары конденсироваться на холодных поверхностях.

Так что если вы наблюдаете любой из перечисленных симптомов, скорее всего, фильтр нуждается в срочной замене. Два и более признака, проявившихся одновременно, уже совершенно однозначно указывают на необходимость выполнения этой процедуры.

Ещё раз напомним, что производитель настоятельно не рекомендует использовать СФ Volvo ХС60 повторно, после самостоятельной чистки пылесосом или стирки. Если же вы используете угольный вариант, то здесь речь идёт не о рекомендации, а о прямом запрете – угольный слой восстановлению не подлежит.

Процесс смены элемента фильтрации

После того как автолюбитель собрал необходимые инструменты, а также приобрел новый расходник, он может приступать к работе.

Пошаговая инструкция замены салонного фильтра на Вольво ХС60:

Для начала следует снять коврик под передним пассажирским сиденьем;

  • После требуется снять предохранительную панель. Она крепится при помощи двух винтов и трех зубчатых фиксаторов;
  • На следующем этапе следует отсоединить разъем питания на крышку — она зеленого цвета. Далее убираем панель в сторону;

  • После того как вышеуказанные действия были правильно выполнены водителем он увидит два, плотно сидящих друг к другу блока предохранителей. Расположенный слева, возле белой крышки фильтра блок следует снять. Закреплен он при помощи трех выступов (два снизу и один сверху);
  • При выполнении обозначенной выше процедуры следует отжать клемму питания (синего цвета). Не выполнив представленного действия автолюбитель не сможет снять блок;
  • Далее необходимо отогнуть край покрытия под консолью. Осуществляется данное действие чтобы открыть посадочное место элемента фильтрации;
  • На данном этапе владельцу автомобиля следует ухватиться за верхнюю часть блока, а после потянуть его сильно на себя. При помощи этого водитель извлечет блок из нижних креплений;
  • После того как вышеуказанные действия правильно выполнены можно снимать крышку салонного фильтра. Для этого следует отщелкнуть три клипсы;

Далее снимем загрязненный элемент фильтрации и устанавливаем новый

При осуществлении этого необходимо обратить внимание на стрелки;
В завершении собираем все в обратном порядке.. Следуя вышеуказанной пошаговой инструкции, владелец машины марки Вольво XC60 сможет легко заменить салонный фильтр

Следуя вышеуказанной пошаговой инструкции, владелец машины марки Вольво XC60 сможет легко заменить салонный фильтр.

Как устроен салонный фильтр

Но даже на одинаковых моделях фильтровальный элемент может располагаться в разных местах, в зависимости от года выпуска. Тем не менее, существует несколько наиболее распространённых локаций для салонного фильтра:

  • за перчаточным ящиком или под ним;
  • непосредственно перед штатным отопителем (иногда доступ к нему осуществляется со стороны моторного отсека);
  • под рулевой колонкой;
  • в районе расположения жабо, то есть непосредственно возле отверстий воздухозаборника.

Так выглядит новый салонный фильтр

Проще всего осуществлять замену фильтровального элемента, если он расположен за бардачком – в этом случае достаточно демонтировать перчаточный ящик, что на многих моделях последнего поколения можно осуществить без использования ручного инструмента.

Сам фильтровальный элемент – практически такой же, как у воздушного фильтра – это синтетическая пористая ткань, размер пор которой и определяет возможности аксессуара. Обычно используют несколько слоёв такого материала, собранного в гармошку (для увеличения площади поверхности СФ) и обрамлённого рамой (чаще всего картонной, иногда – пластиковой), призванной придать жёсткость конструкции.

Первый основной слой, служит для задержания относительно крупных загрязняющих частиц (слово «относительно» употреблено не случайно – частицы размеров с несколько микрон остаются невидимыми даже на солнечном свету). Второй слой с более плотным расположением ячеек не пропускает более мелкие частички. Но для молекул газов и этот слой не является препятствием. А задержку летучих высокомолекулярных веществ отвечает слой с активированным углём, который действует по иному принципу – адсорбируя все эти вредные для человека газы и даже запахи.

Фильтровальный элемент может иметь антибактериальную пропитку, защищая салон от проникновения бактерий. Но следует понимать, что чем выше уровень защиты фильтра, тем ниже его пропускная способность. Так что придётся смириться с тем, что абсолютной защиты достигнуть всё равно не удастся (в этом случае фильтр не будет пропускать и воздух), при этом срок службы простых салонных фильтров будет большим, чем у угольных. К тому же последние не подлежат реновации, в то время как классический фильтр можно попытаться прочистить, хотя бы временно.
