Как переделать контактный трамблер на бесконтактный и зачем

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Вопросы выбора и замены бегунка с резистором

Бегунок с резистором, залитым компаундом

Сменный резистор для бегунка

Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.

Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.

Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.

При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.

  • Отключается кондиционер киа рио



  • Обманка подушки безопасности опель астра h



  • Киа рио не реагирует на ключ зажигания



  • Замена катушек зажигания audi q5



  • Где находится термостат на ваз 2104

Ремонт в общих чертах

Операция по наладке трамблера сведена к смене ослабленных деталей прибора. Для этого следует вооружиться комплектом нужных инструментов: специальным набором щупов плоского типа, оправками для выпрессовки, пинцетом и т.д.

Итак, вот что нужно сделать:

  • Вначале следует вывернуть два винта-фиксатора ротора трамблера, которыми он крепится.
  • Затем, после снятия ротора, следует промаркировать пружины и грузки для облегчения задачи последующей сборки.
  • После снимаются пружины центробежного регулятора (это делается с помощью плоской отвертки).
  • Затем отворачивается гайка-фиксатор наконечников проводки конденсатора и катушки.
  • Конденсатор снимается путем выворачивания крепежного винта.
  • Снимаются также шайбы, изолирующего и основного типов с контактной группы.
  • Отсюда же надо демонтировать подвижной контакт и стопорную шайбу крепежа тяги.
  • Теперь снимается сама тяга ВК регулятора.
  • Регулятор сам тоже снимается путем откручивания фиксаторов-винтов.

Теперь вооружаемся оправками:

  • Выпрессовывается штифт, фиксирующий муфту.
  • Муфта снимается с шайбой.
  • Теперь можно без труда снять вал трамблера из его корпуса, отвернув два фиксатора.
  • С корпуса снимаются пружинные шайбы, чтобы затем вынуть пластины с подшипниками.

Основной демонтаж трамблера осуществлен. Теперь надо диагностировать состояние вала

Это очень важно, ведь если он изношен, трамблер нормально функционировать не будет. Отдельного внимания заслуживают и кулачки валика


Ремонт трамблера на Уазике

Теперь вооружаемся прибором для измерения емкостей. Им тоже надо запастись перед операцией. С его помощью надо будет проверить конденсатор. Нормальное значение – 20 или 25 мкФ. Другие значения – уже проблема.

Проверить надо будет еще состояние диафрагмы ВК регулятора. Делается это так: нажимаем на тягу и заглушку штуцера. При этом нормальное функционирование механизма подразумевает удерживание тяги.

Теперь контакты. Их надо тщательно прочистить от грязи, зашкурить от налета, обработать спиртом.

Проверить втулку корпуса. Если она выглядит старой и изношенной, придется ее заменить. Данную втулку принято называть еще подшипником. Чтобы выпрессовать его, следует воспользоваться оправками.

На этом все. Сборка осуществляется аналогично демонтажу, только в обратном порядке.

Отдельно про зазор между контактами: он должен составлять 0,35-0,45 мм. Если заметно несовпадение, придется регулировать.

На завершающей стадии ремонта трамблера надо не забыть смазать валик и фильц маслом.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Преимущества БСЗ

Задача системы зажигания — обеспечение в нужный момент искры зажигания достаточной энергии для воспламенения топливной смеси. Чем точнее выполняется этот процесс, тем выше мощность и эффективность двигателя. Правильно выставленное зажигание позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ.

Кроме того, из-за постоянного износа контактов не возможно обеспечить точное соблюдение заданного момента воспламенения. Это вызывало перебои в работе двигателя, повышение расхода топлива и выбросам вредных веществ атмосферу.

Благодаря развитию электроники удалось инициировать процесс воспламенение бесконтактно, в результате чего решились проблемы износа и технического обслуживания. При этом заданный момент зажигания точно соблюдается практически в течение всего срока службы.

В первую очередь, это достигается благодаря индуктивному формированию сигнала (бесконтактная транзисторная система зажигания с накоплением энергии в индуктивности) и формированию сигнала датчиком Холла (TSZ-h).

Поскольку обе эти системы экономичны и относительно недорогие, они используются и сегодня на некоторых двигатетелях малого объема.

Основные преимущества бесконтактной системы зажигания:

  • отсутствие износа и технического обслуживания,
  • постоянный момент воспламенения,
  • отсутствие дребезга контактов и, как следствие, возможность увеличения частоты вращения,
  • регулирование накопления энергии и ограничение первичного тока,
  • более высокое вторичное напряжение системы зажигания
  • отключение постоянного тока.

Диагностика модуля зажигания

Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

  1. Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
  2. Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
  3. Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

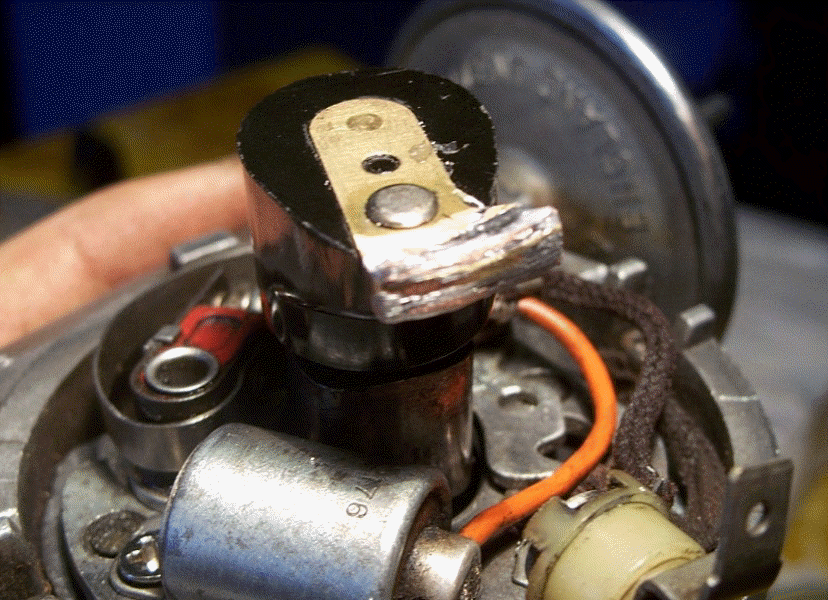

РЕМОНТ БЕГУНКА И КОНТАКТОВ КРЫШКИ ТРАМБЛЕРА.

Идея такая повысить время искрообразования на свечах и заодно уменьшить зазоры между бегунком и контактами на крышке трамблера.

Зато мож кого от покупки освободил и лишней траты денег :))))))))))

но зато сколько креативных идей сразу же родилось! Помню в журнале “За рублем” 70х годов один умелец писал как восстановить бегунок в своих жигулях. Но от там просто напаивал пластину, тем самым пробой получался несколько выше крышке с бегунком дарилась вторая жизнь

Только в те года тяжело было достать бегунок да и любые запчасти, а сколько наш бегунок стоит. 300р)

В итоге просто разогрел паяльником латунь и контакт выпал из корпуса бегунка. Потом просто взял оцинковку 0,8мм и вырезал контакт такой,какой мне нужен был. Впаял его также паяльником,разогрев его он сам вошел в корпус бегунка(т.к. плосмаса размягчилась) и также паяльником намазал пласмасу на сам контакт,что бы не выпал.Взял еще кусочек плосмаски(от чего угодно) у меня был от сан течнической трубы и напоял еще чуть чуть с верху,что бы наверняка

С таким бегунком только вокруг дома кататься или запасной трамблер в багажнике возить.))) Еще там уголек,который должен обеспечивать надежный контакт и не греться при этом.Форма контакта красивая,вот только зачем менять момент зажигания таким образом,если можно просто трамблер повернуть?

БРЕД! Умные книжки надо, не только читать, но и перерчитывать. А еще лучше анализировать и делать правильные выводы! Ну и уж точно не давать таких резких заключений не разбираясь в теме. А то ляпнул один вот так и тему сочли раскрытой и сотни людей будут верить в эту ерись.

Уменьшение зазора Бегунок/Крышка имет только положительные аспекты в виде уменьшения потери энергии искры! В искрообразовании есть две основные хар-ки : 1) напряжения пробоя 2) дительность горения Обе прямопропорциональны сопростивлению контура. Т.е. Если вы увеличиваетет зазор Б/К – у вас растет сопротивление , растет напряжение пробоя, растет время горения. Последнее хорошо, а вот второе нет т.к. черевато тем, что не выдежит изоляция на каком-либо из участков (катушка гавкнет, пробой крышки, провой ВВ проводов). поэтому либо приходится уменьшат зазор в свечах либо поминутно ковыряться с ремонтом сисетмы зажигания. И вообще энергия искры это произведение напряжения на ток на время горения. НО система зажигания имеет какой-то предел прочности по напряжению. Увеличив зазор Б/К вы ничего кроме бесполезного увеличения нагрузки на систему не получаете. А вот уменьшив зазор в Б/К и увелчив его на контактах свечи получаетет прирост энергии искры (или не увеличив – повышаете надежность зажигания). При этом время горения имеет некий оптимум (и больше и меньше плохо). Вот от этого и надо плясать. А уменьшение зазора Б/К – есть гуд как не посмотри. И японские инженеры не глупы – у них много других задач с которыми надо идти на компромис (технологичность, долговечность, надежность, возможности производства и т.д.) Да и “Москва не сразу строилась” позднее придумали же системы без бегунка вообще. И нигде в них нет никаких специальных разрядников, которые бы эмулировали зазор в Б/К, без которого, как вы считаете, не обойтись.

Какие могут быть неисправности?

У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет

Я советую обращать особое внимание именно на его оттенок

Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.

Регулировка контактов

Зазор контактов прерывателя трамблера измеряется автотестером или специальным щупом. Очевидно, что контакты должны стоять в положении разомкнутости.

Регулировка контактов распределителя

Алгоритм проведения регулировки своими руками на «семерке»:

Другими словами, повернуть следует до тех пор, пока упор контакта не окажется на верху кулачка валика.

  • Дальше нужно проверить зазор. Если он в пределах 0,35-0,45 мм, все в порядке. Если нет, придется регулировать.
  • Винт-фиксатор контактной группы ослабляется отверткой.
  • Ослабляется также спецрегулировочный фиксатор.
  • Бегунок для удобства лучше снять.
  • Далее переместить контакт-пластину, выставить нужный зазор и все обратно затянуть.

Интересные моменты, касательно контактов приведены в таблицах ниже.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра. Рассмотрим на видео бесконтактный трамблер нового образца:

Ремонт трамблера ВАЗ 2107

На автомобилях ВАЗ 2107 (2105) может устанавливаться как контактный, так бесконтактный трамблер, многое зависит от года выпуска автомобиля. Так как принцип разборки прерывателя-распределителя на «Классике Семерке» точно такой же, как и рассмотренный выше, в этом разделе разберем, как правильно произвести дефектовку.

В первую очередь осматриваем крышку трамблера:

  • на ее поверхности не должно быть сколов и трещин как снаружи, так и изнутри;

уголек на пружине должен ходить свободно, без заеданий;

на крышке не может быть подгорелых контактов, а внутренние контакты не должны иметь следы износа.

Если состояние крышки вызывает сомнение, лучше деталь сразу заменить, тем более, что она стоит очень недорого.

Бегунок также должен быть визуально целым, без внешних дефектов. Работоспособность детали проверяем с помощью мультиметра, измеряем сопротивление токопроводящей части (резистора) – оно должно быть в пределах от 5 до 6 килоом.

Состояние контактной группы определяем внешним осмотром – контакты должны замыкаться плотно, без зазоров, не иметь признаков подгорелости и сильного износа. Если контакты подгорели немного, неровности на них выравниваем надфилем, сильно сгоревшую КГ нужно поменять.

Грузики на валу должны ходить легко, без заеданий, под воздействием пружин возвращаться на место. Если в механизме наблюдаются заедания, места подвижных соединений следует смазать машинным маслом.

Сам вал не должен иметь признаков износа, и если на нем есть выработка, его нужно поменять.

Вакуумный регулятор опережения зажигания (ВРОЖ) проверяется легко: через штуцер ртом втягиваем в себя воздух, если устройство исправно, шток «вакуумника» начинает двигаться.

Подшипник распределителя не должен закусывать, вращаться с заданиями, иметь люфты.

Ремонт трамблера ВАЗ 2107 несложно выполнить самостоятельно, к тому же запчасти распределителя всегда есть в наличии в автомагазинах, и стоят они очень недорого.

Распространенные неисправности и способы их диагностики

Для восьмерочного трамблера характерны следующие неисправности:

  • повреждение контактов на крышке либо непосредственно самого бегунка, что происходит в результате повышения возможных токов нагрузки;
  • выход из строя контроллера Холла, в результате чего система не может точно выявить момент образования искры;
  • выход из строя подшипникового регулятора либо его заклинивания, а это, в свою очередь, способствует тому, что узел не может нормально вращаться;
  • окисление контактов либо их полное отсутствие в том месте, где контроллер Холла соединяется с проводкой;
  • наличие повреждений механического характера на самом корпусе либо крышке трамблера.

Бесконтактная схема для ВАЗ 2108

Относительно проверки, то выявить проблему можно путем визуальной диагностики, если вы будете осматривать узел в целом. Чтобы выявить неисправность, нужно отключить центральный силовой кабель от механизма, когда он будет контактировать с кузовом автомобиля при повороте коленвала, вы должны увидеть искру. Если ее нет, то проблема может заключаться либо в бегунке, либо в датчике Холла. В том случае, если искра все же есть, но она слишком слабая или она есть, но не на всех контактах, то вероятнее всего, проблема заключается именно в них. Решить ее позволит разбор агрегата и чистка контактов.

Что касается признаков выхода из строя или некорректной работы трамблера, то они следующие:

  1. Во время движения транспортное средство может начать дергаться. Обычно это происходит при попытке начать движения, при разгоне и движении в гору, при переключении передач, а также при езде на низких оборотах. В зависимости от поломки, на высоких оборотах двигатель может работать в нормальном режиме.
  2. При попытке разгона вы можете услышать, как из моторного отсека начинает доноситься нехарактерный звук, а именно стук. Это стучат поршневые кольца. Обычно их стук проявляется при разгоне транспортного средства и при езде в гору.
  3. Плохая динамика автомобиля, в частности, машина очень плохо и слишком медленно разгоняется.
  4. Более внимательные водители могут зафиксировать резкий рост увеличения расхода бензина, если сравнить со средним расходом.
  5. В критической ситуации водитель и вовсе не сможет запустить силовой агрегат (автор видео — Сергей Светлов).

Инструкция проверки

Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.

Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр

Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм.

Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.

Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.

Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.

Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности.

Перечисленные выше проблемы с бегунками относятся к числу самых основных

Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия

Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как переделать контактный трамблер на бесконтактный и зачем

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Вопросы выбора и замены бегунка с резистором

Бегунок с резистором, залитым компаундом

Сменный резистор для бегунка

Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.

Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.

Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.

При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.

  • Отключается кондиционер киа рио



  • Обманка подушки безопасности опель астра h



  • Киа рио не реагирует на ключ зажигания



  • Замена катушек зажигания audi q5



  • Где находится термостат на ваз 2104

Ремонт в общих чертах

Операция по наладке трамблера сведена к смене ослабленных деталей прибора. Для этого следует вооружиться комплектом нужных инструментов: специальным набором щупов плоского типа, оправками для выпрессовки, пинцетом и т.д.

Итак, вот что нужно сделать:

  • Вначале следует вывернуть два винта-фиксатора ротора трамблера, которыми он крепится.
  • Затем, после снятия ротора, следует промаркировать пружины и грузки для облегчения задачи последующей сборки.
  • После снимаются пружины центробежного регулятора (это делается с помощью плоской отвертки).
  • Затем отворачивается гайка-фиксатор наконечников проводки конденсатора и катушки.
  • Конденсатор снимается путем выворачивания крепежного винта.
  • Снимаются также шайбы, изолирующего и основного типов с контактной группы.
  • Отсюда же надо демонтировать подвижной контакт и стопорную шайбу крепежа тяги.
  • Теперь снимается сама тяга ВК регулятора.
  • Регулятор сам тоже снимается путем откручивания фиксаторов-винтов.

Теперь вооружаемся оправками:

  • Выпрессовывается штифт, фиксирующий муфту.
  • Муфта снимается с шайбой.
  • Теперь можно без труда снять вал трамблера из его корпуса, отвернув два фиксатора.
  • С корпуса снимаются пружинные шайбы, чтобы затем вынуть пластины с подшипниками.

Основной демонтаж трамблера осуществлен. Теперь надо диагностировать состояние вала

Это очень важно, ведь если он изношен, трамблер нормально функционировать не будет. Отдельного внимания заслуживают и кулачки валика


Ремонт трамблера на Уазике

Теперь вооружаемся прибором для измерения емкостей. Им тоже надо запастись перед операцией. С его помощью надо будет проверить конденсатор. Нормальное значение – 20 или 25 мкФ. Другие значения – уже проблема.

Проверить надо будет еще состояние диафрагмы ВК регулятора. Делается это так: нажимаем на тягу и заглушку штуцера. При этом нормальное функционирование механизма подразумевает удерживание тяги.

Теперь контакты. Их надо тщательно прочистить от грязи, зашкурить от налета, обработать спиртом.

Проверить втулку корпуса. Если она выглядит старой и изношенной, придется ее заменить. Данную втулку принято называть еще подшипником. Чтобы выпрессовать его, следует воспользоваться оправками.

На этом все. Сборка осуществляется аналогично демонтажу, только в обратном порядке.

Отдельно про зазор между контактами: он должен составлять 0,35-0,45 мм. Если заметно несовпадение, придется регулировать.

На завершающей стадии ремонта трамблера надо не забыть смазать валик и фильц маслом.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Преимущества БСЗ

Задача системы зажигания — обеспечение в нужный момент искры зажигания достаточной энергии для воспламенения топливной смеси. Чем точнее выполняется этот процесс, тем выше мощность и эффективность двигателя. Правильно выставленное зажигание позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ.

Кроме того, из-за постоянного износа контактов не возможно обеспечить точное соблюдение заданного момента воспламенения. Это вызывало перебои в работе двигателя, повышение расхода топлива и выбросам вредных веществ атмосферу.

Благодаря развитию электроники удалось инициировать процесс воспламенение бесконтактно, в результате чего решились проблемы износа и технического обслуживания. При этом заданный момент зажигания точно соблюдается практически в течение всего срока службы.

В первую очередь, это достигается благодаря индуктивному формированию сигнала (бесконтактная транзисторная система зажигания с накоплением энергии в индуктивности) и формированию сигнала датчиком Холла (TSZ-h).

Поскольку обе эти системы экономичны и относительно недорогие, они используются и сегодня на некоторых двигатетелях малого объема.

Основные преимущества бесконтактной системы зажигания:

  • отсутствие износа и технического обслуживания,
  • постоянный момент воспламенения,
  • отсутствие дребезга контактов и, как следствие, возможность увеличения частоты вращения,
  • регулирование накопления энергии и ограничение первичного тока,
  • более высокое вторичное напряжение системы зажигания
  • отключение постоянного тока.

Диагностика модуля зажигания

Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

  1. Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
  2. Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
  3. Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

РЕМОНТ БЕГУНКА И КОНТАКТОВ КРЫШКИ ТРАМБЛЕРА.

Идея такая повысить время искрообразования на свечах и заодно уменьшить зазоры между бегунком и контактами на крышке трамблера.

Зато мож кого от покупки освободил и лишней траты денег :))))))))))

но зато сколько креативных идей сразу же родилось! Помню в журнале “За рублем” 70х годов один умелец писал как восстановить бегунок в своих жигулях. Но от там просто напаивал пластину, тем самым пробой получался несколько выше крышке с бегунком дарилась вторая жизнь

Только в те года тяжело было достать бегунок да и любые запчасти, а сколько наш бегунок стоит. 300р)

В итоге просто разогрел паяльником латунь и контакт выпал из корпуса бегунка. Потом просто взял оцинковку 0,8мм и вырезал контакт такой,какой мне нужен был. Впаял его также паяльником,разогрев его он сам вошел в корпус бегунка(т.к. плосмаса размягчилась) и также паяльником намазал пласмасу на сам контакт,что бы не выпал.Взял еще кусочек плосмаски(от чего угодно) у меня был от сан течнической трубы и напоял еще чуть чуть с верху,что бы наверняка

С таким бегунком только вокруг дома кататься или запасной трамблер в багажнике возить.))) Еще там уголек,который должен обеспечивать надежный контакт и не греться при этом.Форма контакта красивая,вот только зачем менять момент зажигания таким образом,если можно просто трамблер повернуть?

БРЕД! Умные книжки надо, не только читать, но и перерчитывать. А еще лучше анализировать и делать правильные выводы! Ну и уж точно не давать таких резких заключений не разбираясь в теме. А то ляпнул один вот так и тему сочли раскрытой и сотни людей будут верить в эту ерись.

Уменьшение зазора Бегунок/Крышка имет только положительные аспекты в виде уменьшения потери энергии искры! В искрообразовании есть две основные хар-ки : 1) напряжения пробоя 2) дительность горения Обе прямопропорциональны сопростивлению контура. Т.е. Если вы увеличиваетет зазор Б/К – у вас растет сопротивление , растет напряжение пробоя, растет время горения. Последнее хорошо, а вот второе нет т.к. черевато тем, что не выдежит изоляция на каком-либо из участков (катушка гавкнет, пробой крышки, провой ВВ проводов). поэтому либо приходится уменьшат зазор в свечах либо поминутно ковыряться с ремонтом сисетмы зажигания. И вообще энергия искры это произведение напряжения на ток на время горения. НО система зажигания имеет какой-то предел прочности по напряжению. Увеличив зазор Б/К вы ничего кроме бесполезного увеличения нагрузки на систему не получаете. А вот уменьшив зазор в Б/К и увелчив его на контактах свечи получаетет прирост энергии искры (или не увеличив – повышаете надежность зажигания). При этом время горения имеет некий оптимум (и больше и меньше плохо). Вот от этого и надо плясать. А уменьшение зазора Б/К – есть гуд как не посмотри. И японские инженеры не глупы – у них много других задач с которыми надо идти на компромис (технологичность, долговечность, надежность, возможности производства и т.д.) Да и “Москва не сразу строилась” позднее придумали же системы без бегунка вообще. И нигде в них нет никаких специальных разрядников, которые бы эмулировали зазор в Б/К, без которого, как вы считаете, не обойтись.

Какие могут быть неисправности?

У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет

Я советую обращать особое внимание именно на его оттенок

Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.

Регулировка контактов

Зазор контактов прерывателя трамблера измеряется автотестером или специальным щупом. Очевидно, что контакты должны стоять в положении разомкнутости.

Регулировка контактов распределителя

Алгоритм проведения регулировки своими руками на «семерке»:

Другими словами, повернуть следует до тех пор, пока упор контакта не окажется на верху кулачка валика.

  • Дальше нужно проверить зазор. Если он в пределах 0,35-0,45 мм, все в порядке. Если нет, придется регулировать.
  • Винт-фиксатор контактной группы ослабляется отверткой.
  • Ослабляется также спецрегулировочный фиксатор.
  • Бегунок для удобства лучше снять.
  • Далее переместить контакт-пластину, выставить нужный зазор и все обратно затянуть.

Интересные моменты, касательно контактов приведены в таблицах ниже.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра. Рассмотрим на видео бесконтактный трамблер нового образца:

Ремонт трамблера ВАЗ 2107

На автомобилях ВАЗ 2107 (2105) может устанавливаться как контактный, так бесконтактный трамблер, многое зависит от года выпуска автомобиля. Так как принцип разборки прерывателя-распределителя на «Классике Семерке» точно такой же, как и рассмотренный выше, в этом разделе разберем, как правильно произвести дефектовку.

В первую очередь осматриваем крышку трамблера:

  • на ее поверхности не должно быть сколов и трещин как снаружи, так и изнутри;

уголек на пружине должен ходить свободно, без заеданий;

на крышке не может быть подгорелых контактов, а внутренние контакты не должны иметь следы износа.

Если состояние крышки вызывает сомнение, лучше деталь сразу заменить, тем более, что она стоит очень недорого.

Бегунок также должен быть визуально целым, без внешних дефектов. Работоспособность детали проверяем с помощью мультиметра, измеряем сопротивление токопроводящей части (резистора) – оно должно быть в пределах от 5 до 6 килоом.

Состояние контактной группы определяем внешним осмотром – контакты должны замыкаться плотно, без зазоров, не иметь признаков подгорелости и сильного износа. Если контакты подгорели немного, неровности на них выравниваем надфилем, сильно сгоревшую КГ нужно поменять.

Грузики на валу должны ходить легко, без заеданий, под воздействием пружин возвращаться на место. Если в механизме наблюдаются заедания, места подвижных соединений следует смазать машинным маслом.

Сам вал не должен иметь признаков износа, и если на нем есть выработка, его нужно поменять.

Вакуумный регулятор опережения зажигания (ВРОЖ) проверяется легко: через штуцер ртом втягиваем в себя воздух, если устройство исправно, шток «вакуумника» начинает двигаться.

Подшипник распределителя не должен закусывать, вращаться с заданиями, иметь люфты.

Ремонт трамблера ВАЗ 2107 несложно выполнить самостоятельно, к тому же запчасти распределителя всегда есть в наличии в автомагазинах, и стоят они очень недорого.

Распространенные неисправности и способы их диагностики

Для восьмерочного трамблера характерны следующие неисправности:

  • повреждение контактов на крышке либо непосредственно самого бегунка, что происходит в результате повышения возможных токов нагрузки;
  • выход из строя контроллера Холла, в результате чего система не может точно выявить момент образования искры;
  • выход из строя подшипникового регулятора либо его заклинивания, а это, в свою очередь, способствует тому, что узел не может нормально вращаться;
  • окисление контактов либо их полное отсутствие в том месте, где контроллер Холла соединяется с проводкой;
  • наличие повреждений механического характера на самом корпусе либо крышке трамблера.

Бесконтактная схема для ВАЗ 2108

Относительно проверки, то выявить проблему можно путем визуальной диагностики, если вы будете осматривать узел в целом. Чтобы выявить неисправность, нужно отключить центральный силовой кабель от механизма, когда он будет контактировать с кузовом автомобиля при повороте коленвала, вы должны увидеть искру. Если ее нет, то проблема может заключаться либо в бегунке, либо в датчике Холла. В том случае, если искра все же есть, но она слишком слабая или она есть, но не на всех контактах, то вероятнее всего, проблема заключается именно в них. Решить ее позволит разбор агрегата и чистка контактов.

Что касается признаков выхода из строя или некорректной работы трамблера, то они следующие:

  1. Во время движения транспортное средство может начать дергаться. Обычно это происходит при попытке начать движения, при разгоне и движении в гору, при переключении передач, а также при езде на низких оборотах. В зависимости от поломки, на высоких оборотах двигатель может работать в нормальном режиме.
  2. При попытке разгона вы можете услышать, как из моторного отсека начинает доноситься нехарактерный звук, а именно стук. Это стучат поршневые кольца. Обычно их стук проявляется при разгоне транспортного средства и при езде в гору.
  3. Плохая динамика автомобиля, в частности, машина очень плохо и слишком медленно разгоняется.
  4. Более внимательные водители могут зафиксировать резкий рост увеличения расхода бензина, если сравнить со средним расходом.
  5. В критической ситуации водитель и вовсе не сможет запустить силовой агрегат (автор видео — Сергей Светлов).

Инструкция проверки

Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.

Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр

Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм.

Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.

Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.

Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.

Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности.

Перечисленные выше проблемы с бегунками относятся к числу самых основных

Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия

Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
