Универсальный коллекторный двигатель

В общем, понятие коллекторного двигателя подразумевает под собой электродвигатель, способный не только преобразовать электрическую энергию в механическую, но и наоборот. В таком типе двигателя переменного тока хотя бы одна обмотка должна быть соединена с коллектором.

Ротор коллекторного двигателя

В коллекторных двигателях коллекторы выполняют сразу две функции:

• переключатель обмоток;
• датчик, с помощью которого определяют положение ротора.

Различают два вида коллекторных двигателей. Их классификация происходит в зависимости от типа питания:

1. Питание от постоянного тока. У таких двигателей высокий пусковой момент, частота вращения имеет плавное управление, а конструкция самого привода достаточно простая.
2. Универсальные же двигатели могут работать при питании переменной и постоянной электроэнергией. Размеры машины относительно компактные, управлять ей просто.

В рамках темы нас интересует коллекторный двигатель универсального типа.

Рисунок ниже изображает машину такого вида и ее основные детали. Схожим образом выглядят и все остальные КД.

Возбуждение у таких двигателей может быть последовательное и параллельное. Машины второго типа уже устарели и сняты с производства, поэтому на нем мы останавливаться не будет. А схема подключения двигателя с коллектором представлена на рисунке ниже.

Принцип работы коллекторного двигателя от переменного тока заключается в следующем: во время смены полярности ток в обмотках статора и ротора изменяется и направление. Это не дает изменить свое направление вращательному моменту.

Применение УКД

В прошлом веке универсальные КД использовали при конструировании бытовой техники, однако сегодня все современные производители предпочитают использовать бесколлекторные двигатели.

Вот главные недостатки таких приводов:

• коэффициент полезного действия снижен;
• щеточно-коллекторный узлы характеризуются повышенным образованием искр, это влияет на быструю скорость износа прибора, он также может быть опасен.

Чем отличаются приводы постоянного и переменного тока?

Оба типа двигателей, постоянного и переменного тока, предназначены для выполнения одинаковой функции – превращения электроэнергии в механическую. Тем не менее их сравнение имеет смысл, они в корне отличаются друг от друга по нескольким пунктам:

• тип питания;
• процесс создания;
• система управления.

Первый пункт, питание, является самым главным отличием, что ясно даже из названия машин. Понятно, что электроприводы переменного тока питают источники переменного тока, а двигатели постоянного тока – источники постоянного тока (например, это могут батареи или преобразователи питания).

Электроприводы с полем постоянного тока содержат в своей конструкции щетки и коммутаторы, что усложняет их обслуживание и сокращает сроки эксплуатации относительно, скажем, асинхронных агрегатов, чего не скажешь о последних. Они, наоборот, отличаются своей прочностью и долговечностью.

Еще одно коренное отличие двигателей заключается в контроле скорости.

В машинах постоянного тока скорость работы можно регулировать с помощью изменения тока в обмотках ротора. В электромоторах переменного – с помощью регулировки частоты вращения.

Реверс машины переменного тока

Реверс в работе с двигателем – процесс изменения вращения якоря на супротивный в машинах постоянного тока, асинхронных и универсальных коллекторных двигателях. Работу двигателя практически невозможно представить без такой функции. Без изменения направления вращения ротора не будет работать тельфер, кран-балка, лебедка, лифты и все остальные механизмы для подъема грузов.

Как осуществить реверс в двигателе переменного тока рассмотрим ниже.

Типы коллекторных электродвигателей

По конструкции статора коллекторный двигатель может быть с постоянными магнитами и с обмотками возбуждения.

Коллекторный двигатель с постоянными магнитами

Коллекторный двигатель постоянного тока (КДПТ) с постоянными магнитами является наиболее распространенным среди КДПТ. Индуктор этого двигателя включает постоянные магниты, которые создают магнитное поле статора. Коллекторные двигатели постоянного тока с постоянными магнитами (КДПТ ПМ) обычно используются в задачах не требующих больших мощностей. КДПТ ПМ дешевле в производстве, чем коллекторные двигатели с обмотками возбуждения. При этом момент КДПТ ПМ ограничен полем постоянных магнитов статора . КДПТ с постоянными магнитами очень быстро реагирует на изменение напряжения. Благодаря постоянному полю статора легко управлять скоростью двигателя. Недостатком электродвигателя постоянного тока с постоянными магнитами является то, что со временем магниты теряют свои магнитные свойства, в результате чего уменьшается поле статора и снижаются характеристики двигателя.

Преимущества:лучшее соотношение цена/качество
высокий момент на низких оборотах
быстрый отклик на изменение напряжения

постоянные магниты со временем, а также под воздействием высоких температур теряют свои магнитные свойства

Коллекторный двигатель с обмотками возбуждения

• По схеме подключения обмотки статора коллекторные электродвигатели с обмотками возбуждения разделяют на двигатели:
• независимого возбуждения
• последовательного возбуждения
• параллельного возбуждения
• смешанного возбуждения

Двигатели независимого и параллельного возбуждения

В электродвигателях независимого возбуждения обмотка возбуждения электрически не связана с обмоткой якоря (рисунок выше). Обычно напряжение возбуждения UОВ отличается от напряжения в цепи якоря U. Если же напряжения равны, то обмотку возбуждения подключают параллельно обмотке якоря. Применение в электроприводе двигателя независимого или параллельного возбуждения определяется схемой электропривода. Свойства (характеристики) этих двигателей одинаковы .

В двигателях параллельного возбуждения токи обмотки возбуждения (индуктора) и якоря не зависят друг от друга, а полный ток двигателя равен сумме тока обмотки возбуждения и тока якоря. Во время нормальной работы, при увеличении напряжения

питания увеличивается полный ток двигателя, что приводит к увеличению полей статора и ротора. С увеличением полного тока двигателя скорость так же увеличивается, а момент уменьшается.При нагружении двигателя ток якоря увеличивается, в результате чего увеличивается поле якоря. При увеличении тока якоря, ток индуктора (обмотки возбуждения) уменьшается, в результате чего уменьшается поле индуктора, что приводит к уменьшению скорости двигателя, и увеличению момента.

Преимущества:практически постоянный момент на низких оборотах
хорошие регулировочные свойства
отсутствие потерь магнетизма со временем (так как нет постоянных магнитов)

Недостатки:дороже КДПТ ПМ
двигатель выходит из под контроля, если ток индуктора падает до нуля

Коллекторный электродвигатель параллельного возбуждения имеет механическую характеристику с уменьшающимся моментом на высоких оборотах и высоким, но более постоянным моментом на низких оборотах. Ток в обмотке индуктора и якоря не зависит друг от друга, таким образом, общий ток электродвигателя равен сумме токов индуктора и якоря. Как результат данный тип двигателей имеет отличную характеристику управления скоростью. Коллекторный двигатель постоянного тока с параллельной обмоткой возбуждения обычно используется в приложениях, которые требуют мощность больше 3 кВт, в частности в автомобильных приложениях и промышленности. В сравнении с КДПТ ПМ, двигатель параллельного возбуждения не теряет магнитные свойства со временем и является более надежным. Недостатками двигателя параллельного возбуждения являются более высокая себестоимость и возможность выхода двигателя из под контроля, в случае если ток индуктора снизится до нуля, что в свою очередь может привести к поломке двигателя .

Описание коллекторного двигателя

Прежде, перед рассмотрением вариантов установок, проясним, что значит понятие коллекторный двигатель. Электрический мотор, это устройство, преобразующее электрику в механику и наоборот. Если обмотка мотора имеет связующее звено с узлом коллектора и принимает участие в трансформации энергии, то такой агрегат носит название коллекторный.

Якоби Б.С. (1801-1874гг) изобретатель первого коллекторного двигателя в 1837г.

Элементы электрического двигателя:

• Ротор, деталь мотора, подвержена вращению;
• Статор, деталь мотора, остаётся в стационарном положении;
• Индуктор, кусок агрегата, который с целью сформировать момент, участвует в образовании потока магнитного поля. В состав индуктора входят: магниты, совокупность витков. Механизм выполняется в качестве части ротора или неподвижной детали;
• Якорь, агрегат, поддерживающий движение нагрузочного, упорядоченного движения частиц, носителей электрического заряда и за счет индукции, формирующий электродвижущую силу. Функцию якоря выполняет либо ротор, либо статор;
• Щетки, деталь, являющаяся частью электрической цепи, посредством которой ток передаётся к якорю. Материал, из которого делают щётки, как правило, графит. Двигатель содержит минимум две щётки для «положительного» и «отрицательного» полюсов;
• Коллектор, часть агрегата, контактирующая со щетками и распределяющая ток.

Название агрегата произошло благодаря наименованию узла ротора электродвигателя – коллектора. Визуально коллектор представляет собой деталь, в виде цилиндра, которая состоит из пластин меди, изолированных между собой.

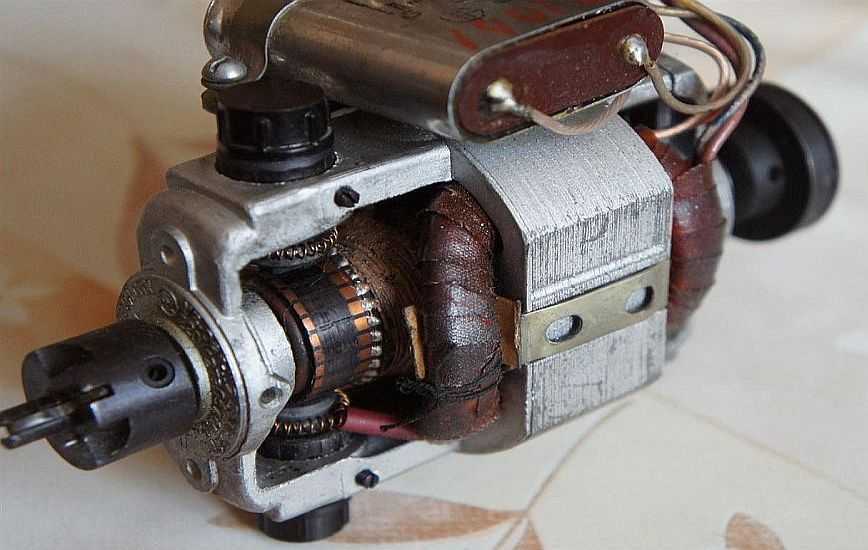

Универсальный коллекторный двигатель.

Преимущества и недостатки коллекторного двигателя

Однофазный коллекторный двигатель переменного тока или аналогичный работающий от источника постоянного тока имеют плюсы и минусы.

1. Однофазный мотор коллекторного типа ( универсальный), можно подключить к любой сети питания. Такая конструкция позволяет использовать мотор от источника питания переменного тока, без использования выпрямителей;
2. В отличие от бесколлекторных двигателей, модели с коллекторами имеют небольшие размеры. Это позволяет использовать силовые установки для монтажа на электрический инструмент, детские игрушки, и т.п;
3. Небольшая сила тока при запуске. Позволяет использовать моторы от бытовой сети питания;
4. Простота регулировки вращения вала ротора. Для управления оборотами применяется реостат. При выходе из строя регулятора, мотор останется работоспособным;

1. Необходимость регулярного обслуживания. Графитовые щетки при длительной работе стираются. Необходимо вовремя менять щетки на новые. Нарушение этого правила может привести к выходу из строя коллектора;
2. Отсутствие стабильности показателей мощности. При изменении нагрузки на якорь показатели мощности силового агрегата могут изменяться.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

1. Изношенность, загрязненность или зажатость подшипников.
2. Большая ёмкость конденсатора, отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.

Нередки случаи, когда необходимо подключить электродвигатель к сети 220 вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на 220 вольт.

Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на 220 вольт, который рассчитан на три фазы. При этом необходимо сохранить КПД (коэффициент полезного действия), так поступают в случае, если альтернативы (в виде движка) просто не существует, потому как в схеме на три фазы легко образуется вращающееся магнитное поле, которое обеспечивает создание условий для вращения ротора в статоре. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения.

Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал. Для того чтобы вращение могло происходить самостоятельно, добавляем вспомогательную пусковую обмотку. Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении. При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды. Вторая же обмотка включена все время. Для того чтобы определить где какая, можно использовать тестер. На рисунке можно увидеть соотношение их со схемой в целом.

Подключение электродвигателя на 220 вольт: мотор запускается путем подачи 220 вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Для того чтобы фазу сдвинуть, необходимо омическое сопротивление, которое и обеспечивают конденсаторы индуктивности. Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике. Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди. Такую схему можно наблюдать на рисунке 1: подключение электродвигателя 220 вольт.

Рисунок 1. Схема подключения электродвигателя 220 вольт с конденсатором

Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы. Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением.

Как коллекторные электродвигатели различаются между собой

Есть разные способы классификаций двигателей. Например, различают разный способ возбуждения двигателя:

1. С помощью постоянного магнита (обычно используется в электродвигателях малой мощности);
2. С помощью электрических магнитов (обычно используется в устройствах с большой мощностью, например, на заводском станке или грузоподъёмной машине).

Соединение обмоток тоже может стать причиной классификации:

Последовательное соединение. Раньше такой способ назывался «сериесным» соединением. Подключение обмотки происходит последовательно к якорной обмотке. Плюс этого вида: быстрый запуск устройства. Минус: при уменьшении скорости вращения нагрузка на вал будет повышена, из-за этого велика вероятность, что двигатель износится раньше гарантированного срока эксплуатации.

• Параллельное соединение. Сейчас можно услышать, как его называют «шунтовым» соединением. Как понятно из названия, подключение является параллельным между обмотками. Обороты в этом случае происходят в состоянии относительной стабильности, они же и являются плюсом этого вида подключения. Минус: в случае возникновения обрыва цепи может сломаться весь элемент целиком.
• Независимое соединение. В этом случае каждая обмотка запитана от своего источника. Благодаря этому обороты можно подвергать точной регулировке. Чем-то напоминает параллельное соединение, плюсы и минусы в них похожи.
• Смешанное соединение. Частично обмотка подключается параллельным способом, тогда как другая часть последовательным способом. Плюсы обоих видов при этом актуальны для данного вида соединения.

Минусы коллекторных моторов

Сами по себе коллекторные моторы неплохо справляются со своей работой, но это лишь до того момента пока не возникает необходимость получить от них на выходе максимально высокие обороты. Все дело в тех самых щетках, о которых упоминалось выше. Так как они всегда находятся в плотном контакте с коллектором, то в результате высоких оборотов в месте их соприкосновения возникает трение, которое в дальнейшем вызовет скорый износ обоих и в последствии приведёт к потере эффективной мощности эл. двигателя. Это самый весомый минус таких моторов, который сводит на нет все его положительные качества.

Ротор коллекторного двигателя

Ротор коллекторного двигателя состоит из вала, на который насаживается сборный магнитопровод. С одной стороны, на вал крепится коллекторный узел, с другой, лопасти вентилятора. Для обеспечения лёгкого вращения и для фиксации в корпусе на вал с двух сторон надеваются подшипники. Для нормальной работы электродвигателя, необходимо чтобы ротор был отлично сбалансирован. Потому к изготовлению этой части подходят особенно скрупулёзно.

Подвижная (вращающаяся) часть

Роторная обмотка

Сердечник ротора собирается из металлических пластин, отштампованных из магнитного металла. Толщина пластин 0,35-0,5 мм, каждая из них залита слоем диэлектрического лака, для избавления от паразитных токов. Пластины по внешнему краю имеют пазы, в которые затем укладываются витки медной проволоки. Эти пластины насаживаются на вал и закрепляются на нём, собирается пакет требуемого размера. Эта система является магнитопроводом.

Так выглядит ротор коллекторного двигателя

В пазы магнитопровода укладывается витки медного обмоточного провода. Выходы обмоток выводятся на коллекторный узел, где и происходит их переключение.

Как устроен коллекторный узел и как он работает

Коллекторный узел стоит рассмотреть подробнее. Иначе понять, как вращается ротор, сложно. Коллектор имеет цилиндрическую форму и набран из медных пластин (иногда называют ламелями), которые изолированы друг от друга слюдяными или текстолитовыми прокладками. Нет электрического контакта и с осью вала, к которому он крепится.

Коллектор имеет вид цилиндра, который набран из медных пластин. Пластины сделаны в виде секторов, разделены диэлектрическими прокладками

Получается, коллектор собран из медных секторов и без обмотки электрически друг с другом не связанных. К каждой пластине коллектора крепится вывод одной рамки обмотки ротора. К плоскости двух противоположных рамок коллектора прижимается две щетки. Они плотно прилегают к поверхности медной пластины коллектора, что даёт хороший контакт. На эти щётки подаётся потенциал, который и передаётся в тот виток обмотки ротора, который подключён к этим пластинам.

К парным пластинам коллектора прижимаются графитовые щетки

Так как ротор с некоторой скоростью вращается, одна пара пластин сменяется другой. Таким образом, напряжение передаётся на все обмотки ротора. При этом возникающие друг за другом поля поддерживают вращение ротора, «проталкивая» его в нужном направлении.

Области использования

Благодаря тому, что универсальный двигатель может иметь высокую скорость вращения при работе от однофазной сети переменного тока без использования дополнительных преобразовательных устройств, он получил широкое применение в таких домашних приборах как пылесосы, блендеры, фены и др. Так же универсальный электродвигатель широко используется в таких инструментах, как дрели и шуруповерты.

Благодаря тому, что скорость вращения универсального двигателя легко регулируется изменением величины питающего напряжения ранее он широко использовался в стиральных машинах. Сейчас благодаря развитию преобразовательной техники более широкое использование получают бесщеточные электродвигатели (СДПМ, АДКР) скорость вращения которых регулируется изменением частоты напряжения питания.

Основные параметры электродвигателя

Общие параметры для всех электродвигателей

• Момент электродвигателя
• Мощность электродвигателя
• Коэффициент полезного действия
• Номинальная частота вращения

• Момент инерции ротора
• Номинальное напряжение
• Электрическая постоянная времени

Универсальные коллекторные двигатели

Несмотря на то, что коллекторный узел можно назвать самым слабым местом электродвигателя, подобные модели нашли широкое применение. Все благодаря невысокой цене и легкости управления скоростью. Коллекторные двигатели переменного тока стоят практически в любой бытовой технике, как крупной, так и мелкой. Миксеры, блендеры, кофемолки, строительные фены, даже стиральные машины (привод барабана).

Универсальный коллекторный двигатель работает от постоянного и переменного напряжения

По строению универсальные коллекторные двигатели не отличаются от моделей постоянного тока с обмотками возбуждения. Разница, безусловно есть, но она не в устройстве, а в деталях:

• Схема возбуждения всегда последовательная.
• Магнитные системы ротора и статора для компенсации магнитных потерь делают шихтованного типа (единая система без сплошных разрезов).
• Обмотка возбуждения состоит из нескольких секций. Это необходимо, чтобы режимы работы на постоянном и переменном напряжении были схожи.

Работа коллекторных электродвигателей универсального типа основана на том, что если одновременно (или почти одновременно) поменять полярность питания на обмотках статора и ротора, направление результирующего момента останется тем же. При последовательной схеме возбуждения полярность меняется с очень небольшой задержкой. Так что направление вращения ротора остается тем же.

Достоинства и недостатки

Хотя универсальные коллекторные двигатели активно используются, они имеют серьёзные недостатки:

• Более низкий КПД при работе на переменном токе (если сравнивать с работой на постоянном такого же напряжения).
• Сильное искрение коллекторного узла на переменном токе.
• Создают радиопомехи.
• Повышенный уровень шума при работе.

Во многих моделях строительной техники

Но все эти недостатки нивелируются тем, что при частоте питающего напряжения в 50 Гц они могут вращаться со скоростью 9000-10000 об/мин. По сравнению с синхронными и асинхронными двигателями это очень много, максимальная их скорость — 3000 об/мин. Именно это обусловило использование этого типа моторов в бытовой технике. Но постепенно они заменяются современными бесщеточными двигателями. С развитием полупроводников их производство и управление становится всё более дешёвым и простым.

Другие сравнения

При сопоставлении коллекторных и асинхронных двигателей одинаковой мощности, вне зависимости от номинальной частоты последних, получается разная характеристика. Далее это будет описано подробнее. Универсальный коллекторный электродвигатель реализует «мягкую» характеристику. В данном случае момент прямо пропорционален нагрузке на валу, при этом обороты обратно пропорциональны ей. Номинальный момент обычно меньше максимального в 3-5 раз. Ограничение оборотов холостого хода характеризуется исключительно потерями в двигателе, при этом при включении мощного агрегата без нагрузки он может разрушиться.

Характеристикой асинхронного двигателя является «вентиляторная», то есть агрегат поддерживает частоту вращения, приближенную к номинальной, увеличивая момент максимально резко при незначительном снижении оборотов. Если речь идет о значительном изменении этого показателя, то момент двигателя не только не растет, но и падает до нулевой отметки, что приводит к полной остановке. Обороты холостого хода немного превышают номинальные, при этом остаются постоянными. Характеристикой однофазного асинхронного двигателя является дополнительный набор проблем, сопряженных с запуском, так как он не развивает пускового момента в нормальных условиях. Магнитное поле однофазного статора, пульсирующее во времени, распадается на два поля с противоположными фазами, из-за чего пуск без всевозможных ухищрений становится невозможным:

Емкость, создающая искусственную фазу;

Расщепленный паз;

Активное сопротивление, формирующее искусственную фазу.

Теоретически поле, вращающееся в противофазе, снижает максимальный КПД однофазного асинхронного агрегата до 50-60% из-за потерь в перенасыщенной магнитной системе и обмотках, нагружаемых токами противополя. Получается, что на одном валу находятся две электрические машины, при этом одна работает в двигательном режиме, а вторая — режиме противовключения. Получается, что электродвигатели однофазные коллекторные не знают конкурентов в соответствующих сетях. Чем и заслужили столь высокую популярность.

Механические характеристики электродвигателя обеспечивает ему определенную сферу использования. Малые обороты, ограниченные частотой сети переменного тока, делают асинхронные агрегаты аналогичной мощности большими по весу и размеру в сравнении с универсальными коллекторными. Однако при включении в цепь питания инвертора с высокой частотой можно добиться соизмеримых размеров и веса. Остается жесткость механической характеристики электродвигателя, к которой добавляются потери на токопреобразование, а также увеличение частоты, повышаются магнитные и индуктивные потери.
