Замена грм шевроле авео, лачетти 1,4-1,6 литра

Замена ремня ГРМ Шевроле Авео 1.4 16v поколение T250

Чтобы обеспечить автомобилю долгую и бесперебойную работу, надо время от времени проводить диагностические процедуры и вовремя менять изношенные детали. Одна из регламентируемых процедур на Шевроле Авео 1.4 является замена ремня ГРМ. Здесь вы сможете изучить самую подробную инструкцию того, как это можно сделать самому без привлечения специалистов.

Ремень ГРМ представляет собой этакие гибкий обруч из резины, укрепленный металлическим каркасом. Он соединяет распределительный и коленчатый валы, таким образом обеспечивая работу поршней и клапанов. Ремень препятствует встрече поршней и клапанов, поэтому он очень важен. Но в случае его обрыва встреча этих деталей становится неизбежной, и это обязательно приведет к загибанию клапанов, а это уже очень серьезная неисправность. Чтобы этого не случилось, необходимо производить диагностические процедуры и менять детали своевременно. Замену ремня обязательно нужно производить, если обнаружатся следующие дефекты:

  • поверхность покрыта трещинами;
  • зубья повреждены или изношены;
  • материал начал расслаиваться;
  • торцы обтрепались;
  • на поверхности замечены масляные подтеки.

Рекомендации по сроку и материалам

Лучше вместе с ремнем заменить помпу и натяжной ролик. Конечно, можно их и оставить, если на поверхности нет явных следов износа или повреждения. Если на ремне обнаружены масляные подтеки, то причина подтекания масла кроется в сальниках. Это значит, что их тоже нужно заменить. Если этого не сделать, масло будет продолжать капать и на новый ремень, что очень скоро приведет к его разъеданию.

Производитель Шевроле Аверо говорит, что ремень ГРМ следует менять через 50 000 километров. Придерживайтесь этих рекомендаций, но время от времени проводите диагностику состояния узла, так как преждевременный износ исключать не стоит.

Процедура замены ремня

Чтобы было удобно работать, автомобиль лучше поставить на эстакаду, но можно и просто приподнять его при помощи домкрата. Перед началом работ следует убедиться, что двигатель остыл. Автомобиль должен стоять на ручном тормозе, а задние колеса зафиксированы. Для этого можно использовать обыкновенные кирпичи.

Итак, начинаем. Первым делом надо обесточить машину. Для этого откручиваем отрицательную клемму аккумулятора. Не забывайте этого делать, так как этого требует безопасность производства работ. Чтобы обеспечить нормальный доступ к узлу, необходимо снять воздуховод и корпус воздушного фильтра. Теперь берем домкрат и выкручиваем кронштейн силового агрегата. Сейчас демонтируем переднее колесо справа и силовую опору. Фиксируем маховик, для чего используем отвертку с плоским наконечником. Отворачиваем болт крепежа коленчатого вала. Приготовьтесь к тому, что выкрутить его будет непросто.

Когда болт все же выкрутится, снимаем шкив. Снимаем натяжной ролик и смотрим на его состояние. Если заметны следы износа, ролик также придется заменить. Снимаем обе крышки ГРМ. Теперь совмещаем метку на ремне с прорезью на кожухе. Для этого наживляем болт шкива и проворачиваем его.

Точно так же нужно совместить метки на шкиве и кожухе ГРМ. Далее нам потребуется немного ослабить болты, которыми крепится водяной насос. Делается это для того, чтобы можно было провернуть по часовой стрелке помпу. Таким образом мы значительно ослабим натяжение ремня. Производим демонтаж зубчатого ремня. Теперь нам необходимо снять ролик натяжения, предварительно отвернув болт, которым он крепится. Производим установку нового ролика.

Возможно, придется заменить и водяной насос. Принимаем решение, проведя его визуальный осмотр. Если замена необходима, снимаем защиту насоса и шестеренки распределительных валов. Когда помпа будет заменена, шестерни и защита ставится на место. Теперь устанавливаем и натягиваем новый ремень.

Поворачиваем водяной насос по часовой. Таким образом мы натягиваем ремень привода. Следите за тем, чтобы метка на натяжном ролике совпала с меткой на креплении, держащем натяжитель. Не стоит лениться, и лучше еще раз проверить правильность совпадения всех меток

Это очень важно, и если налицо несовпадение, процедуру придется повторить

После этого заводим автомобиль и слушаем, как он работает. Если все работает нормально, начинаем производить сборочные работы в обратном порядке. Так мы сэкономим деньги на ремонте автомобиля в автомастерской и получим необходимый навык ремонта, который так необходим каждому автолюбителю.

Причины выхода со строя

Причин выхода со строя сальника распределительного вала не много:

Износ. Поскольку распределительные валы постоянно в движении, они сильно нагреваются, а сальник установлен с наружной стороны, то должное охлаждение — отсутствует. Так, внутренняя часть изделия, хоть и сделана со стойкого материала, но все-же изнашивается, и со временем появляются подтеки масла в местах протирания материала.
Повреждение структуры от погодных условий. Сильные перепады температуры могут повлиять на саму структура сальника. Так, на нем могут появиться трещины или он деформируется, что станет причиной непригодности его к использованию.

Пожалуй, это все причины, по которым, деталь может выйти со строя и будет требовать замены.

Когда менять ремень ГРМ и помпу

По регламенту замена ремня должна производиться через 60 тыс.км. пробега или каждые 4 года. Смотря, что наступит раньше. Это по теории официального мануала.

Что же касаемо практики, то хороший оригинальный ремень спокойно отхаживает до 100 тыс.км. и до 8 лет эксплуатации. Может даже и больше, но лично я испытывал только в этих пределах и снимал ремень в отличном состоянии. В таком же состоянии были и ролики.

Помпу тоже желательно менять при замене ремня, так как есть шанс течи ее уплотнителя после замены ремня, так как для замены ремня нам необходимо двигать помпу. Это в теории. А на практике же помпа спокойно отхаживает до второй замены ремня. То есть, 120 тыс.км

Поэтому тут выбор за Вами. Так как Вы лучше знаете условия эксплуатации своего авто. Потому что кто-то гоняет по трассе, а кто-то часто стоит в пробках или в ожидании чего-либо или кого-либо и при этом мотор постоянно работает обогревая салон. Поэтому, естественно, моточасы у всех разные.

Двигатель Chevrolet F14D4

Мотор F14D4 выпускается GM DAT с 2008 года. Это рядный 4-цилиндровый силовой агрегат с чугунным блоком цилиндров. 1.4-литровый двигатель развивает 101 л. с. при 6400 об/мин. Его называют родным мотором Шевроле Авео.

Описание

Это модернизированный F14D3, но сюда добавлена система изменений фаз ГРС на обоих валах, установлены индивидуальные катушки зажигания, используется электронный дроссель. Заметно увеличился ресурс ремня ГРМ, который на предшественнике очень скоро обрывался, что приводило к капитальному ремонту. Если раньше надо было следить за ремнём и роликами каждые 50 тыс. км пробега, то на новом F14D4 это можно делать раз в 100 и даже в 150 тыс. км.

Конструкторы убрали систему EGR. От неё, действительно, было много неприятностей, а не пользы. Как раз благодаря устранению этого клапана, удалось повысить мощность двигателя до 101 лошадей. Для малолитражного двигателя этот показатель рекордный!

Недостатки

Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.

На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.

Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.

Производство GM DAT
Марка двигателя F14D4
Годы выпуска 2008 – наше время
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Количество клапанов 4
Ход поршня 73,4 мм
Диаметр цилиндра 77,9 мм
Степень сжатия 10.5
Объем двигателя 1399 см. куб.
Мощность двигателя 101 л.с. /6400 об.мин
Крутящий момент 131Нм/4200 об.мин
Топливо бензин 92 (лучше 95)
Экологические нормы Евро 4
Расход топлива город 7,9 л. | трасса 4,7 л. | смешанн. 5,9 л/100 км
Расход масла до 0,6 л/1000 км
Какое масло лить в F14D4 10W-30 или 5W-30 (Районы с низкой температурой)
Сколько масла в двигателе Авео 1.4 4,5 литров
При замене лить около 4-4.5 л.
Замена масла проводится раз в 15000 км
Ресурс Шевроле Авео 1.4 на практике – 200-250 тыс. км
На какие двигатели устанавливался Шевроле Авео, ЗАЗ Шанс

3 способа модернизации

Этот двигатель не обладает таким потенциалом к тюнингу, как F14D3, в силу своего малого объёма и других причин. Обычными способами повысить характеристики более чем на 10-20 л. с., вряд ли получится. Дело в том, что сюда нет возможности устанавливать спортивные распредвалы, в продаже их даже нет.

Что касается возможных способов переделки, то их три.

Воздушный фильтр двигателя F14D4

Любой из описанных способов доработки ресурса двигателю не продлит. Наоборот, установка компрессора заметно сократит его жизнь. Правда, есть способ несколько улучшить ситуацию путём установки кованых поршней с проточками. Но это дорого, и находит применение лишь для построения турбоверсии.

В итоге

Двигатель F14D4 имеет много плюсов. Это и усовершенствованный ремень ГРМ, который ходит долго, и качественная помпа, и отсутствие клапана EGR. Отлично продумана вентиляция картера, позволяющая газам выходить из зоны дросселя. Поэтому заслонка редко загрязняется, что для электронного привода является большим преимуществом. Также на этом моторе легко заменить фильтр масла — это делается сверху, без ямы.

На этом достоинства завершаются. Хрупкий впускной коллектор, который может легко сломаться. Плохая тяга на низах. Не впечатляет работа масляного теплообменника, установленного под выпускным коллектором. На нём часто пробивает уплотнитель, и антифриз попадает в масло. От низкосортного топлива легко выходит из строя катализатор — он сделан единым целым с выпускным коллектором.

Однозначно, производитель устранил некоторые прежние ошибки двигателя серии F, но добавились новые.

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Важно! Натяжение ремня необходимо производить или проверять только на не прогретом теплом двигателе и при совмещении всех меток (на коленчатом валу и распредвалах). Если метки не совместить, тогда указатель натяжного устройства будет установлен не корректно

Фраза “теплый двигатель” означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов.

Если, например, меняете при температуре -5 градусов, тогда необходимо оставить небольшой недотяг. Если на холодном двигателе (низкой температуре окружающего воздуха) сразу установить необходимое натяжение, то после прогрева мотора могут наблюдаться посторонние шумы в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм).
1. Снимаем ремень привода вспомогательных агрегатов,
2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

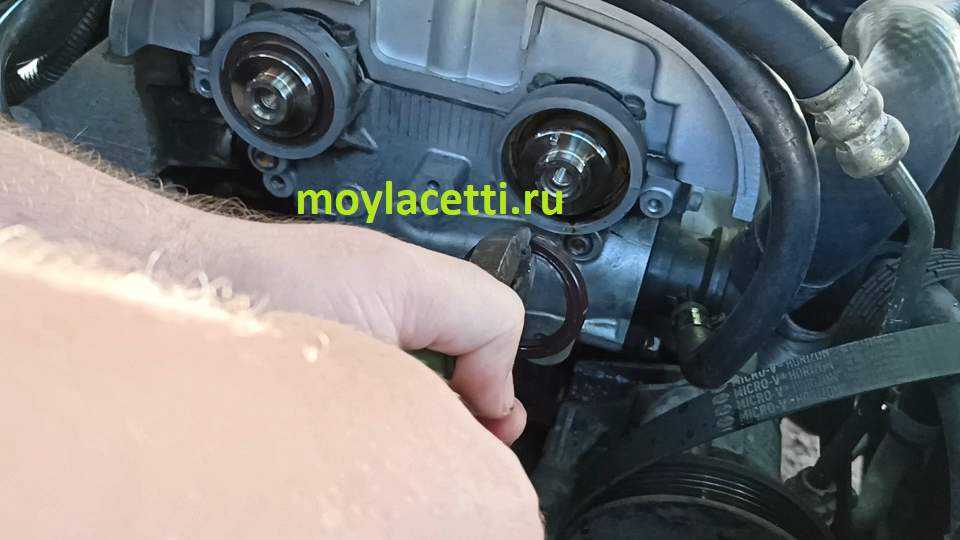

Достаточно вкрутить в сальник обычный саморез по металлу

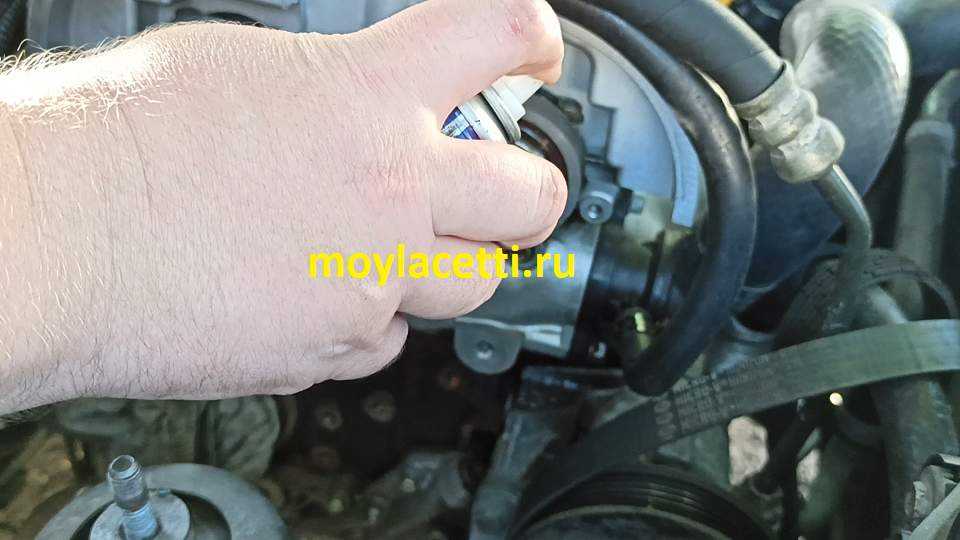

Обрабатываем ВД-40

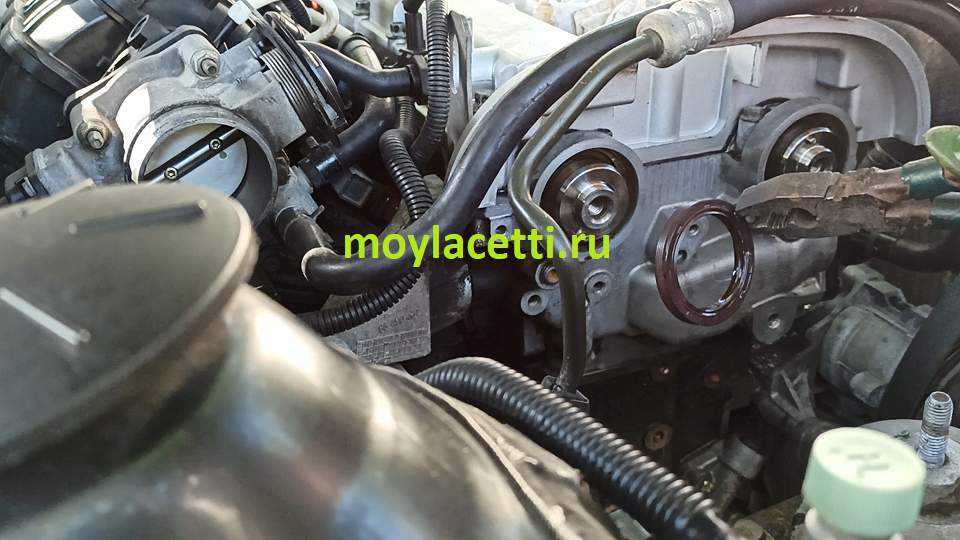

И плоскогубцами выдергиваем сальник за саморез

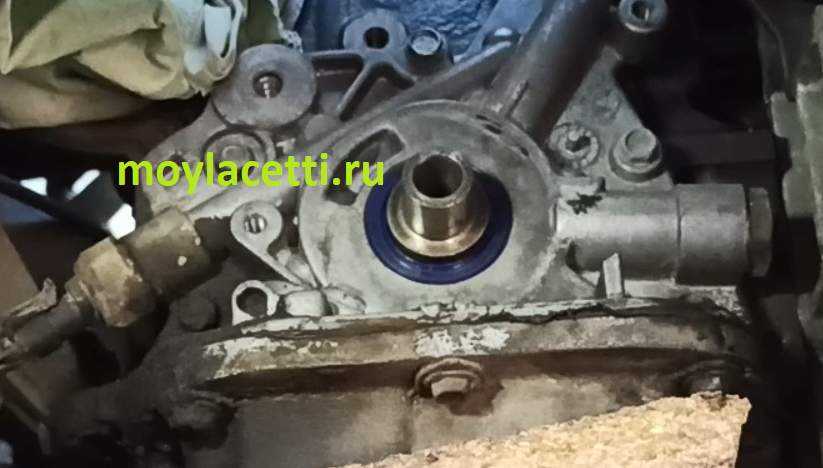

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

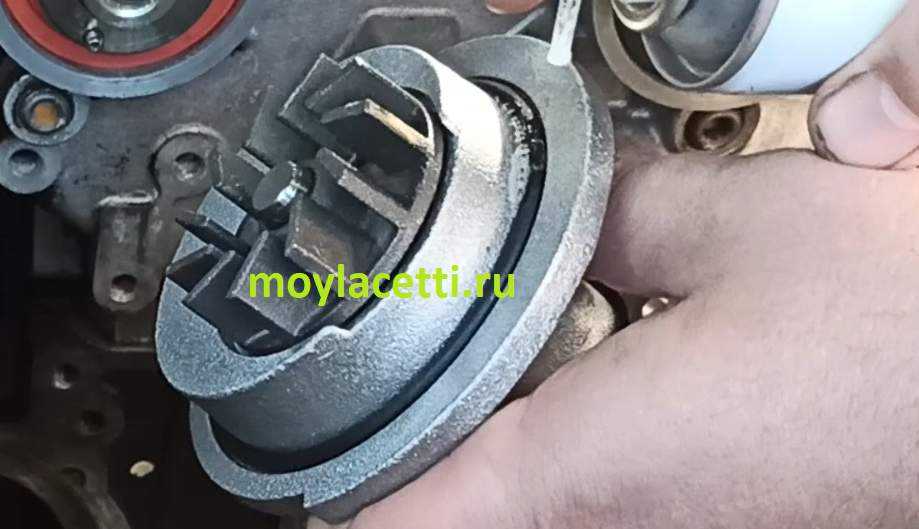

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру. Так, размер сальника распределительного вала для Шевроле Круз составляет: 35×48×7R . Но, рекомендуется покупать детали именно под автомобили.

Оригинал

55563374 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов. Средняя стоимость составляет до 500 рублей за 1 штуку, если речь идет о изготовлении GM.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для Шевроле Круз

Стоимость, в рублях

Инструкция с иллюстрацией как заменить ремень ГРМ Chevrolet Aveo T

Если сами вы не решаетесь заняться оценкой состояния расходных материалов, пригласите специалиста.

Покупайте расходники только в проверенных торговых точках. Не гонитесь за дешевыми материалами, ведь они не будут служить долго.

Комплект грм для Chevrolet Aveo T300 T300 Седан 1.6 116 л.с. id10443

Кстати, для производства диагностики автомобиля существует специальное устройство. Это сканер, показывающий неисправные узлы.

Стоит он порядка четырех тысяч, но оно того стоит. Наиболее популярным из подобных устройств является сканер Scan Tool. Самостоятельная замена ремня Итак, диагностика установила, что ремень изношен, и его пора заменить.

Теперь нужно приготовить все необходимое и начинать ремонт.

Что нам для этого понадобится? Конечно же, придется сходить в магазин и купить там все необходимые расходники. А еще нужно будет подготовить ключи, отвертки, монтировку и домкрат. Автомобиль устанавливается на ровную площадку.

Начинать ремонт следует только при остывшем моторе. В целях безопасности от аккумулятора следует отсоединить левую клемму. Снимаем кожух с воздушного фильтра. Убираем все мешающие патрубки. С воздушного фильтра снимаем корпус. Снимаем колесо справа, а вместе с ним и защиту мотора. Сливаем охлаждающую жидкость и под мотор устанавливаем домкрат.

Отворачиваем правый брызговик. Для этой цели следует использовать головку на Демонтируем ремень грм на шевроле авео т300 двигателя, расположенную справа.

Для этого придется отвернуть несколько болтов и гаек. После того, как мы уберем подушку, мы уже сможем добраться до натяжного ролика Снимаем защитный кожух ГРМ. Необходимо выставить верхнюю мертвую точку Коленчатый вал по часовой стрелке провернуть за болт крепления шкива, при этом две метки на звездочках распределительных валов должны совпасть Продолжение установки ремня: Снять шкив коленвала Далее можно застопорить коленвал либо сделать следующее: Ключом на 17 открутить звездочки распредвалов, обязательно предварительно их застопорив Снять звездочки распредвалов, натяжной ролик, пластиковую защиту Снять старую помпу и установить на ее место новую, не затягивая болты крепления Установить на место пластик, звездочки распредвалов, ролики, затянуть болты Новый ремень ГРМ ставить обязательно по направлению, которое указано на нем Проверить все метки, при этом распредвал впускных клапанов немного может сползать вниз Надеваем новый ремень ГРМ: Цена ремня зависит от его производителя и технических характеристик детали.

Учитывая высокую стоимость оригинального ремня ГРМ купить неоригинальную запчасть экономически будет выгоднее, но отличного качества последующей работы системы никто не сможет гарантировать.

Перед тем как производить покупку новых ламп, необходимо ремень грм на шевроле авео т300, какие конкр Как поменять ремень генератора на Пежо без помощи других Современные авто отличаются высочайшей надежностью и при правильном и своевременном сервисе бывают вариации веселить ремень грм на шевроле авео т300 хозяев размеренной работой долгие и длительные годы.

Своевременный сервис предполагает сначала диагностику тс и смену всех расходников. Например, на Пежо р Наличие масляных подтеков гласит что, что сальник пропускает масло, отсюда понятно, что подмене подлежит и. Вообщем, ремень — далековато не единственный расходный материал, присутствующий в системе ГРМ.

Не считая ремня и сальников, безотступно рекомендуется обратить внимание дополнительно на натяжной ролик. Если у него появился свободный ход, то его также нужно сменять на новый

Может быть, и помпа будет нуждаться в подмене. Если сами вы не решаетесь заняться оценкой состояния расходных материалов, пригласите спеца.

Авео ремень грм на шевроле авео т300. ProGarage Размещено: Это дедовский метод смены втулок реактивны Замена Помпы Форд Фокус 2 1.

Разборка насоса — достаточно трудозатратная работ Если на Ниссан Альмера не работает ближний свет, то, перегорела лампочка типа H Выход из строя фронтальных осветительных устройств, а именно лампочек, отвечающих за габаритные огни, — одна из самых нередких поломок. Эту делему нужно как можно быстрее убрать, потому что отсутствие лампочек габаритных огней угрожает созданием аварийной ситуации, н Этот ролик обработан в Видеоредакторе YouTube Покупайте расходники только в проверенных торговых точках.

Замена ремня ГРМ Шевроле Авео двигатель 1.6 v16, поколение Т300

Не гонитесь за дешевыми материалами, ведь они не будут служить долго. Кстати, для производства диагностики автомобиля существует специальное устройство. Это сканер, показывающий неисправные узлы. Стоит он порядка четырех тысяч, но оно того стоит.

Инструменты и материалы для замены ремня ГРМ на Лачетти

Для проведения замены нам понадобился такой инструмент:

  • Емкость для слива антифриза;
  • Отвертка “-”;
  • Головка торцевая 10 мм, 12 мм, 14 мм, 17 мм;
  • Ключ для помпы 42 мм;
  • Домкрат (подъемник).

Мы использовали такие запчасти:

  • комплект ремня ГРМ INA 530033210, аналог Dayco KTB 559
  • помпа GM 96872702, аналог Dolz 211
  • термостат GM 96460002, аналог Vernet TH7111.87j
  • ремень генератора GM 96183108, аналог Gates 6PK1873

Двигатель Chevrolet Lacetti 1.6i. Первым делом снимаем декоративный кожух ДВС, открутив 4 гайки под 10мм.

Снимаем корпус воздушного фильтра с гофрой. Отсоединяем 2 хомута и откручиваем 2 болта.

Вид снизу. Снимаем колесо и защиты.

Ключом на 15 отводим натяжной ролик ремня генератора и снимаем ремень.

Плоской отверткой стопорим коленвал, за венец маховика. В районе правого внутреннего ШРУСа, есть технологическое отверстие.

Головкой на 17мм откручиваем шкив коленвала.

Головкой 10мм откручиваем 2, легкодоступных, болта кожуха грм.

Сливаем тосол, открутив сливную пробку радиатора.

Головкой 14мм, откручиваем 4 болта крепления подушки к кузову.

Вывешиваем мотор. Поддомкрачиваем его или подставляем колоду и опускаем автомобиль.

Откручиваем оставшиеся болт и гайки подушки ДВС. Также откручиваем оставшиеся болты кожуха ГРМ.

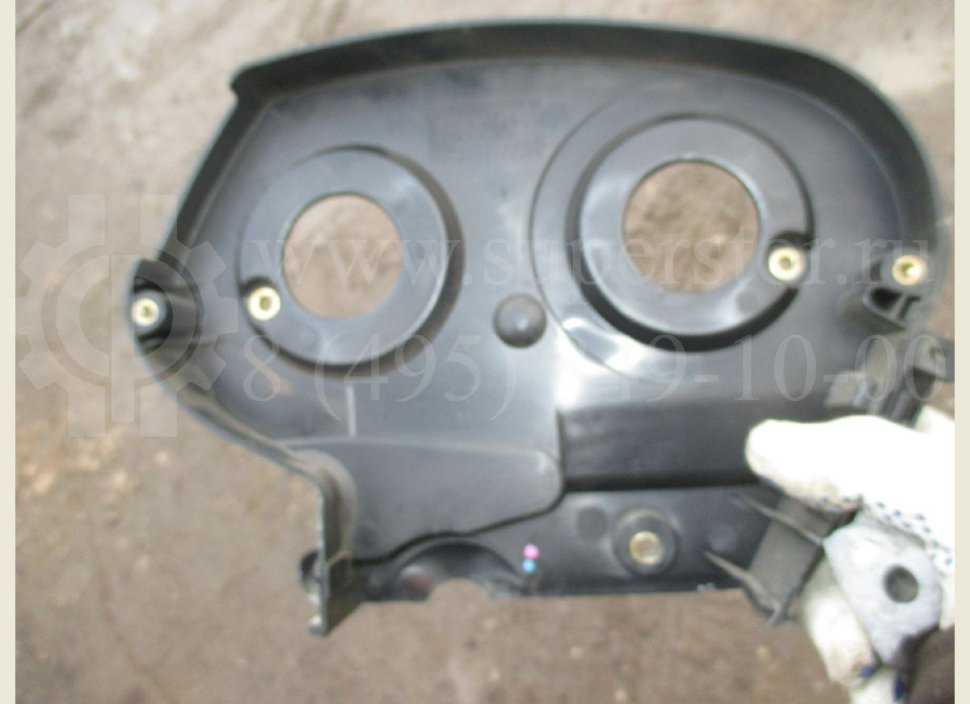

Снимаем кожухи и нам открывается доступ к ремню ГРМ.

Закручиваем обратно болт коленвала, и вращая коленвал совмещаем метки.

Откручиваем 4 болта кронштейна подушки. Головка 12мм.

Далее, головкой 17мм, откручиваем шестерни коленвала и снимаем их вместе с ремнем. Шестерни можно застопорить упершись в болты за шкивами.

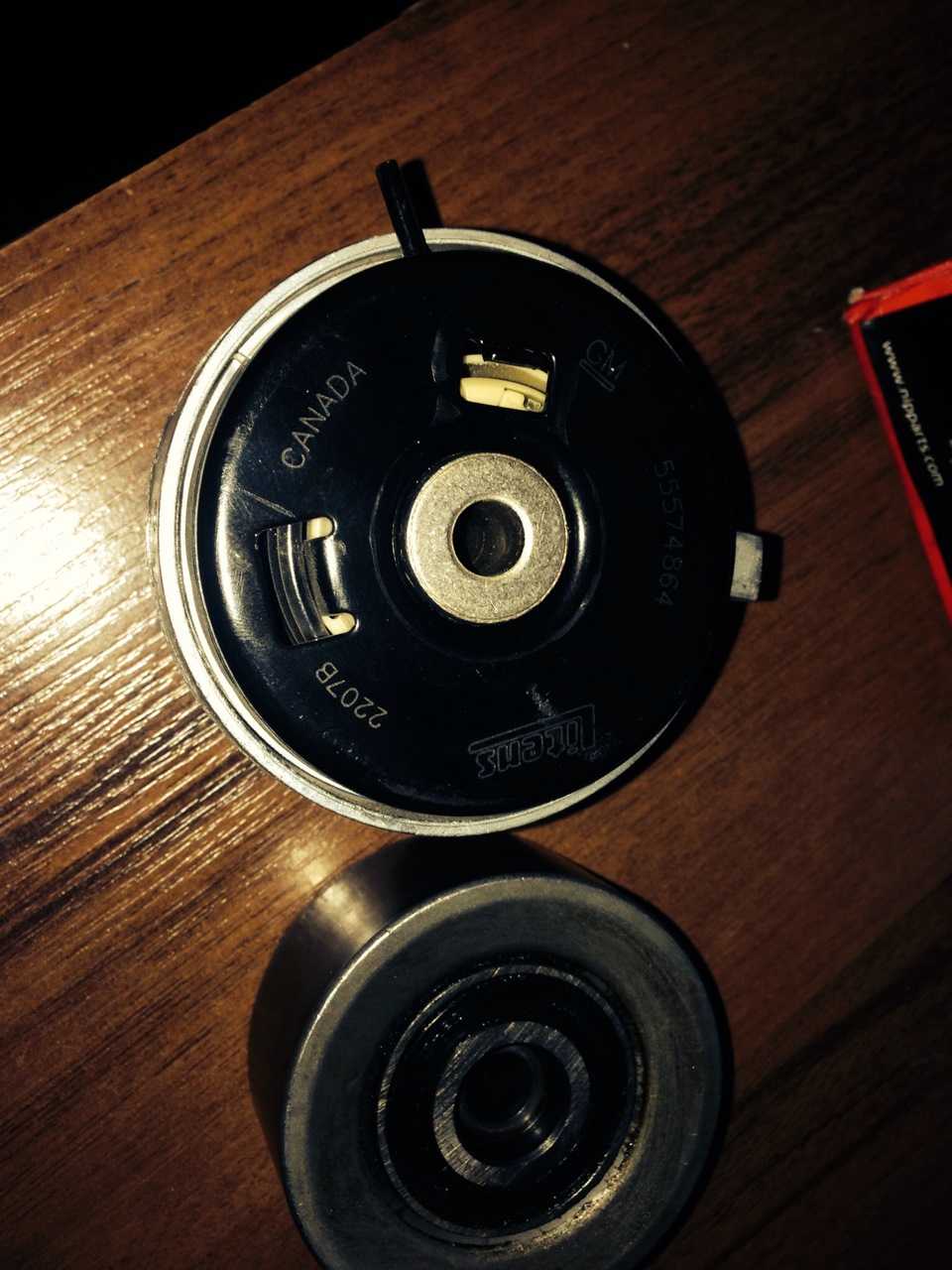

Снимаем ролики грм.

Откручиваем внутренний кожух ГРМ. 5 болтов под 10мм и 1 — 12мм.

Шестигранником на 5 откручиваем помпу.

Поскольку с блока не сливается вся охлаждающая жидкость, будьте готовы к ее вытеканию…

Тщательно зачищаем плоскость блока.

Устанавливаем новую помпу, провернув против часовой стрелки до упора. Болты не зажимаем (слегка поджимаем). При установке помпы не допускается применение герметиков!

Устанавливаем кожух, шкивы, ролики, ремень на свои места.

Для натяжки ремня используем спецключ 42мм. Ремень натягивается помпой.

Проворачиваем помпу по часовой стрелке, до совпадения меток на натяжном ролике.

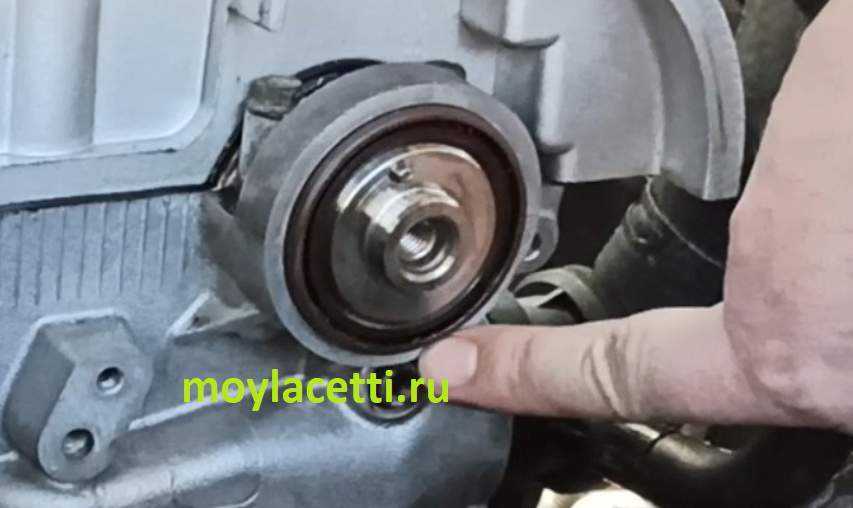

Метки натяжного ролика

Делаем два оборота коленвала > проверяем метки ГРМ и натяжителя (если нужно повторить). Когда все в норме, зажимаем болты помпы.

Собираем все на свои места.

Термостат. Для снятия нужно отсоединить два патрубка и открутить два болта под 12мм.

Старый и новый термостат. Расположение болтов.

Устанавливаем и подключаем новый термостат.

Прикручиваем декоративную крышку, заливаем антифриз.

Выполняем замену ремня ГРМ на Шевроле Авео своими руками

3. Снять корпус воздушного фильтра , открутив болты(смотрире рисунок) № 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7. * — ключ на 10, отвертка, плоскогубцы.

4. Поддомкрачиваем двигатель, если еще до этого не сделали и откручиваем кронштейн креплениядвигателя. * — головка на 17, на 14, вороток.

5. Блокируем маховик отверткой и путем откручивания болта крепления (необходимо приложить некоторые усилия), снимаем шкив коленчатого вала. (*- на фото уже отсутствует сам шкив.) * — головка на 17, вороток, отвертка.

Если у вас все же возникли проблемы для катафальной перевозки в силу отсутствия, или неисправности собственного авто, то катафальные перевозки это именно та услуга, которой вы можете выгодно воспользоваться, настоятельно рекомендую вам попробовать и вы будете приятно удивлены качеством и оперативностью выполнения работ.

6. Снимаем ремень генератора и откручиваем либо сам ролик натяжителя ремня генератора, либо весь в сборе. На фото видно что ролик имеет износ и требуется его замена также как и ремня генератора. * — накидной ключ на 14.

7. Откручиваем верхнюю часть кожуха привода ГРМ(газо распределительный механизм). * — головка на 10, трещотка.

9. Закручиваем обратно болт крепления шкива и по часовой стрелке проворачиваем коленчатый вал совместив метки на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ. Также проверяем метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. * — головка на 17, вороток.

10. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло для ослабления зубчатого ремня и фиксации в совмещенном состоянии. * — сверло диаметром 4,5.

11. Далее, шестигранником ОСЛАБЛЯЕМ три болта крепления насоса охлаждающей жидкости (помпа). (Сильно не откручивать, а то побежит охлаждающая жидкость.) * — хороший шестигранник на 5.

12. Специальным ключом проворачиваем насос охлаждающей жидкости (помпа) против часовой стрелки до ослабления натяжения зубчатого ремня. на 41 был изготовлен самостоятельно (на рынке стоимость ключа -120грн.).

13. Снимаем ремень ГРМ. Как видно на фото ремень имеет явные признаки износа.

14. Далее откручиваем болт крепления натяжного ролика и снимаем его. Разборка завершена. * — накидной ключ на 13.

Сборка

Сборку проводим в обратной последовательности

1. Прикручиваем новый натяжной ролик на место. 2. Проверяем метку на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ и метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. 3. На старом ремне ГРМ считаем зубья и на новом также подсчитываем зубья. Количество зубьев должны совпадать. У нас составляет 111 зубьев. 4. Одеваем новый ремень ГРМ начиная снизу наверх. 5. Специальным ключом проворачиваем помпу по часовой стрелке таким образом, чтобы обеспечить наибольшее натяжение зубчатого ремня.

6. Слегка затяните винты крепления насоса охлаждающей жидкости .

7. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло.

8. Проворачиваем воротком коленчатый вал по часовой стрелке на два полных оборота. 9. Совмещаем отметку на зубчатом шкиве коленчатого вала с меткой на задней части кожуха привода ГРМ.

10. Извлекаем сверло из автоматического натяжного устройства (натяжного ролика ремня ГРМ) и опять слегка ослабляем винты крепления насоса охлаждающей жидкости. 11. Проворачиваем насос охлаждающей жидкости так, чтобы отметка регулировочного рычага автоматического натяжного устройства зубчатого ремня совместилась с отметкой на кронштейне автоматического натяжного устройства зубчатого ремня.

12. Затягиваем винты крепления насоса охлаждающей жидкости.

13. Ставим наместо нижнюю часть кожуха привода ГРМ и сразу совмещаем с верхним кожухом и потом уже закручиваем оба кожуха. 14. Прикручиваем шкив коленчатого вала. 15. Устанавливаем новый ролик натяжного механизма ремня генератора. 16. Устанавливаем новый ремень генератора, накидным ключом по часовой стрелке отводим ролик натяжителя ремня генератора и одеваем ремень. 17. Прикручиваем кронштейн крепления двигателя . 18. Убираем подпорку с под двигателя. 19. Устанавливаем и прикручиваем корпус воздушного фильтра и воздуховод. 20. Устанавливаем пластиковую защиту и колесо. 21. Запускаем двигатель и радуемся результату.

Как правильно установить ремень ГРМ

Теперь самое главное и к чему мы так долго шли. Установка ремня.

Первым делом тщательно моем руки.

Берем новый ремень и внимательно осматриваем, чтобы не было заломов, торчащих ниток и т.д. Ремень могли повредить при упаковке, транспортировке и т.п.

Если на ремне имеются метки направления вращения, тогда так его и устанавливаем

То есть, двигатель вращается по часовой стрелке, поэтому так и устанавливаем ремень (стрелками направо)

Ремень одевается начиная с коленвала и против часовой стрелки. Не одевайте его сразу на распредвалы. Это неправильно.

В общем, одеваем на шкив коленвала и максимально натягиваем правую сторону ремня (помните, как было, когда мы снимали ремень?)

Для этого выпускной (правый) шкив немного проворачиваем по часовой стрелке и одеваем на него ремень

Затем возвращаем шкив на место (проворачиваем против часовой стрелки). Это даст на максимальную натяжку с правой стороны. Ведь натяжное устройство установлено только на левом плече ремня, поэтому правое плечо необходимо натянуть руками и вывести весь остаток ремня в левую сторону. Надеюсь, понятно. Но, а если не совсем, тогда на видео этот процесс можно посмотреть вживую, так сказать.

Левый шкив у нас постоянно стремится вправо. Поэтому ключем на 17 мм нам его необходимо провернуть ПОЧТИ до совпадения меток и удерживать его, пока не оденем на него ремень

Почему ПОЧТИ, сейчас покажу.

В общем, заводим ремень за натяжной ролик и помпу. Он стоит на месте. Правая сторона натянута, а левая сторона еще свободна.

Метки у нас выглядят так. Как видим, левая метка смотрит немного вниз

А когда мы натянем ремень, тогда шкив немного провернется и метки совпадут четко!

Вращаем помпу по часовой стрелке, натягивая ремень до совпадения меток на натяжном устройстве. При этом совпадают метки и на шкивах

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена грм шевроле авео, лачетти 1,4-1,6 литра

Замена ремня ГРМ Шевроле Авео 1.4 16v поколение T250

Чтобы обеспечить автомобилю долгую и бесперебойную работу, надо время от времени проводить диагностические процедуры и вовремя менять изношенные детали. Одна из регламентируемых процедур на Шевроле Авео 1.4 является замена ремня ГРМ. Здесь вы сможете изучить самую подробную инструкцию того, как это можно сделать самому без привлечения специалистов.

Ремень ГРМ представляет собой этакие гибкий обруч из резины, укрепленный металлическим каркасом. Он соединяет распределительный и коленчатый валы, таким образом обеспечивая работу поршней и клапанов. Ремень препятствует встрече поршней и клапанов, поэтому он очень важен. Но в случае его обрыва встреча этих деталей становится неизбежной, и это обязательно приведет к загибанию клапанов, а это уже очень серьезная неисправность. Чтобы этого не случилось, необходимо производить диагностические процедуры и менять детали своевременно. Замену ремня обязательно нужно производить, если обнаружатся следующие дефекты:

  • поверхность покрыта трещинами;
  • зубья повреждены или изношены;
  • материал начал расслаиваться;
  • торцы обтрепались;
  • на поверхности замечены масляные подтеки.

Рекомендации по сроку и материалам

Лучше вместе с ремнем заменить помпу и натяжной ролик. Конечно, можно их и оставить, если на поверхности нет явных следов износа или повреждения. Если на ремне обнаружены масляные подтеки, то причина подтекания масла кроется в сальниках. Это значит, что их тоже нужно заменить. Если этого не сделать, масло будет продолжать капать и на новый ремень, что очень скоро приведет к его разъеданию.

Производитель Шевроле Аверо говорит, что ремень ГРМ следует менять через 50 000 километров. Придерживайтесь этих рекомендаций, но время от времени проводите диагностику состояния узла, так как преждевременный износ исключать не стоит.

Процедура замены ремня

Чтобы было удобно работать, автомобиль лучше поставить на эстакаду, но можно и просто приподнять его при помощи домкрата. Перед началом работ следует убедиться, что двигатель остыл. Автомобиль должен стоять на ручном тормозе, а задние колеса зафиксированы. Для этого можно использовать обыкновенные кирпичи.

Итак, начинаем. Первым делом надо обесточить машину. Для этого откручиваем отрицательную клемму аккумулятора. Не забывайте этого делать, так как этого требует безопасность производства работ. Чтобы обеспечить нормальный доступ к узлу, необходимо снять воздуховод и корпус воздушного фильтра. Теперь берем домкрат и выкручиваем кронштейн силового агрегата. Сейчас демонтируем переднее колесо справа и силовую опору. Фиксируем маховик, для чего используем отвертку с плоским наконечником. Отворачиваем болт крепежа коленчатого вала. Приготовьтесь к тому, что выкрутить его будет непросто.

Когда болт все же выкрутится, снимаем шкив. Снимаем натяжной ролик и смотрим на его состояние. Если заметны следы износа, ролик также придется заменить. Снимаем обе крышки ГРМ. Теперь совмещаем метку на ремне с прорезью на кожухе. Для этого наживляем болт шкива и проворачиваем его.

Точно так же нужно совместить метки на шкиве и кожухе ГРМ. Далее нам потребуется немного ослабить болты, которыми крепится водяной насос. Делается это для того, чтобы можно было провернуть по часовой стрелке помпу. Таким образом мы значительно ослабим натяжение ремня. Производим демонтаж зубчатого ремня. Теперь нам необходимо снять ролик натяжения, предварительно отвернув болт, которым он крепится. Производим установку нового ролика.

Возможно, придется заменить и водяной насос. Принимаем решение, проведя его визуальный осмотр. Если замена необходима, снимаем защиту насоса и шестеренки распределительных валов. Когда помпа будет заменена, шестерни и защита ставится на место. Теперь устанавливаем и натягиваем новый ремень.

Поворачиваем водяной насос по часовой. Таким образом мы натягиваем ремень привода. Следите за тем, чтобы метка на натяжном ролике совпала с меткой на креплении, держащем натяжитель. Не стоит лениться, и лучше еще раз проверить правильность совпадения всех меток

Это очень важно, и если налицо несовпадение, процедуру придется повторить

После этого заводим автомобиль и слушаем, как он работает. Если все работает нормально, начинаем производить сборочные работы в обратном порядке. Так мы сэкономим деньги на ремонте автомобиля в автомастерской и получим необходимый навык ремонта, который так необходим каждому автолюбителю.

Причины выхода со строя

Причин выхода со строя сальника распределительного вала не много:

Износ. Поскольку распределительные валы постоянно в движении, они сильно нагреваются, а сальник установлен с наружной стороны, то должное охлаждение — отсутствует. Так, внутренняя часть изделия, хоть и сделана со стойкого материала, но все-же изнашивается, и со временем появляются подтеки масла в местах протирания материала.
Повреждение структуры от погодных условий. Сильные перепады температуры могут повлиять на саму структура сальника. Так, на нем могут появиться трещины или он деформируется, что станет причиной непригодности его к использованию.

Пожалуй, это все причины, по которым, деталь может выйти со строя и будет требовать замены.

Когда менять ремень ГРМ и помпу

По регламенту замена ремня должна производиться через 60 тыс.км. пробега или каждые 4 года. Смотря, что наступит раньше. Это по теории официального мануала.

Что же касаемо практики, то хороший оригинальный ремень спокойно отхаживает до 100 тыс.км. и до 8 лет эксплуатации. Может даже и больше, но лично я испытывал только в этих пределах и снимал ремень в отличном состоянии. В таком же состоянии были и ролики.

Помпу тоже желательно менять при замене ремня, так как есть шанс течи ее уплотнителя после замены ремня, так как для замены ремня нам необходимо двигать помпу. Это в теории. А на практике же помпа спокойно отхаживает до второй замены ремня. То есть, 120 тыс.км

Поэтому тут выбор за Вами. Так как Вы лучше знаете условия эксплуатации своего авто. Потому что кто-то гоняет по трассе, а кто-то часто стоит в пробках или в ожидании чего-либо или кого-либо и при этом мотор постоянно работает обогревая салон. Поэтому, естественно, моточасы у всех разные.

Двигатель Chevrolet F14D4

Мотор F14D4 выпускается GM DAT с 2008 года. Это рядный 4-цилиндровый силовой агрегат с чугунным блоком цилиндров. 1.4-литровый двигатель развивает 101 л. с. при 6400 об/мин. Его называют родным мотором Шевроле Авео.

Описание

Это модернизированный F14D3, но сюда добавлена система изменений фаз ГРС на обоих валах, установлены индивидуальные катушки зажигания, используется электронный дроссель. Заметно увеличился ресурс ремня ГРМ, который на предшественнике очень скоро обрывался, что приводило к капитальному ремонту. Если раньше надо было следить за ремнём и роликами каждые 50 тыс. км пробега, то на новом F14D4 это можно делать раз в 100 и даже в 150 тыс. км.

Конструкторы убрали систему EGR. От неё, действительно, было много неприятностей, а не пользы. Как раз благодаря устранению этого клапана, удалось повысить мощность двигателя до 101 лошадей. Для малолитражного двигателя этот показатель рекордный!

Недостатки

Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.

На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.

Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.

Производство GM DAT
Марка двигателя F14D4
Годы выпуска 2008 – наше время
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Количество клапанов 4
Ход поршня 73,4 мм
Диаметр цилиндра 77,9 мм
Степень сжатия 10.5
Объем двигателя 1399 см. куб.
Мощность двигателя 101 л.с. /6400 об.мин
Крутящий момент 131Нм/4200 об.мин
Топливо бензин 92 (лучше 95)
Экологические нормы Евро 4
Расход топлива город 7,9 л. | трасса 4,7 л. | смешанн. 5,9 л/100 км
Расход масла до 0,6 л/1000 км
Какое масло лить в F14D4 10W-30 или 5W-30 (Районы с низкой температурой)
Сколько масла в двигателе Авео 1.4 4,5 литров
При замене лить около 4-4.5 л.
Замена масла проводится раз в 15000 км
Ресурс Шевроле Авео 1.4 на практике – 200-250 тыс. км
На какие двигатели устанавливался Шевроле Авео, ЗАЗ Шанс

3 способа модернизации

Этот двигатель не обладает таким потенциалом к тюнингу, как F14D3, в силу своего малого объёма и других причин. Обычными способами повысить характеристики более чем на 10-20 л. с., вряд ли получится. Дело в том, что сюда нет возможности устанавливать спортивные распредвалы, в продаже их даже нет.

Что касается возможных способов переделки, то их три.

Воздушный фильтр двигателя F14D4

Любой из описанных способов доработки ресурса двигателю не продлит. Наоборот, установка компрессора заметно сократит его жизнь. Правда, есть способ несколько улучшить ситуацию путём установки кованых поршней с проточками. Но это дорого, и находит применение лишь для построения турбоверсии.

В итоге

Двигатель F14D4 имеет много плюсов. Это и усовершенствованный ремень ГРМ, который ходит долго, и качественная помпа, и отсутствие клапана EGR. Отлично продумана вентиляция картера, позволяющая газам выходить из зоны дросселя. Поэтому заслонка редко загрязняется, что для электронного привода является большим преимуществом. Также на этом моторе легко заменить фильтр масла — это делается сверху, без ямы.

На этом достоинства завершаются. Хрупкий впускной коллектор, который может легко сломаться. Плохая тяга на низах. Не впечатляет работа масляного теплообменника, установленного под выпускным коллектором. На нём часто пробивает уплотнитель, и антифриз попадает в масло. От низкосортного топлива легко выходит из строя катализатор — он сделан единым целым с выпускным коллектором.

Однозначно, производитель устранил некоторые прежние ошибки двигателя серии F, но добавились новые.

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Важно! Натяжение ремня необходимо производить или проверять только на не прогретом теплом двигателе и при совмещении всех меток (на коленчатом валу и распредвалах). Если метки не совместить, тогда указатель натяжного устройства будет установлен не корректно

Фраза “теплый двигатель” означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов.

Если, например, меняете при температуре -5 градусов, тогда необходимо оставить небольшой недотяг. Если на холодном двигателе (низкой температуре окружающего воздуха) сразу установить необходимое натяжение, то после прогрева мотора могут наблюдаться посторонние шумы в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм).
1. Снимаем ремень привода вспомогательных агрегатов,
2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

Обрабатываем ВД-40

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру. Так, размер сальника распределительного вала для Шевроле Круз составляет: 35×48×7R . Но, рекомендуется покупать детали именно под автомобили.

Оригинал

55563374 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов. Средняя стоимость составляет до 500 рублей за 1 штуку, если речь идет о изготовлении GM.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для Шевроле Круз

Стоимость, в рублях

Инструкция с иллюстрацией как заменить ремень ГРМ Chevrolet Aveo T

Если сами вы не решаетесь заняться оценкой состояния расходных материалов, пригласите специалиста.

Покупайте расходники только в проверенных торговых точках. Не гонитесь за дешевыми материалами, ведь они не будут служить долго.

Комплект грм для Chevrolet Aveo T300 T300 Седан 1.6 116 л.с. id10443

Кстати, для производства диагностики автомобиля существует специальное устройство. Это сканер, показывающий неисправные узлы.

Стоит он порядка четырех тысяч, но оно того стоит. Наиболее популярным из подобных устройств является сканер Scan Tool. Самостоятельная замена ремня Итак, диагностика установила, что ремень изношен, и его пора заменить.

Теперь нужно приготовить все необходимое и начинать ремонт.

Что нам для этого понадобится? Конечно же, придется сходить в магазин и купить там все необходимые расходники. А еще нужно будет подготовить ключи, отвертки, монтировку и домкрат. Автомобиль устанавливается на ровную площадку.

Начинать ремонт следует только при остывшем моторе. В целях безопасности от аккумулятора следует отсоединить левую клемму. Снимаем кожух с воздушного фильтра. Убираем все мешающие патрубки. С воздушного фильтра снимаем корпус. Снимаем колесо справа, а вместе с ним и защиту мотора. Сливаем охлаждающую жидкость и под мотор устанавливаем домкрат.

Отворачиваем правый брызговик. Для этой цели следует использовать головку на Демонтируем ремень грм на шевроле авео т300 двигателя, расположенную справа.

Для этого придется отвернуть несколько болтов и гаек. После того, как мы уберем подушку, мы уже сможем добраться до натяжного ролика Снимаем защитный кожух ГРМ. Необходимо выставить верхнюю мертвую точку Коленчатый вал по часовой стрелке провернуть за болт крепления шкива, при этом две метки на звездочках распределительных валов должны совпасть Продолжение установки ремня: Снять шкив коленвала Далее можно застопорить коленвал либо сделать следующее: Ключом на 17 открутить звездочки распредвалов, обязательно предварительно их застопорив Снять звездочки распредвалов, натяжной ролик, пластиковую защиту Снять старую помпу и установить на ее место новую, не затягивая болты крепления Установить на место пластик, звездочки распредвалов, ролики, затянуть болты Новый ремень ГРМ ставить обязательно по направлению, которое указано на нем Проверить все метки, при этом распредвал впускных клапанов немного может сползать вниз Надеваем новый ремень ГРМ: Цена ремня зависит от его производителя и технических характеристик детали.

Учитывая высокую стоимость оригинального ремня ГРМ купить неоригинальную запчасть экономически будет выгоднее, но отличного качества последующей работы системы никто не сможет гарантировать.

Перед тем как производить покупку новых ламп, необходимо ремень грм на шевроле авео т300, какие конкр Как поменять ремень генератора на Пежо без помощи других Современные авто отличаются высочайшей надежностью и при правильном и своевременном сервисе бывают вариации веселить ремень грм на шевроле авео т300 хозяев размеренной работой долгие и длительные годы.

Своевременный сервис предполагает сначала диагностику тс и смену всех расходников. Например, на Пежо р Наличие масляных подтеков гласит что, что сальник пропускает масло, отсюда понятно, что подмене подлежит и. Вообщем, ремень — далековато не единственный расходный материал, присутствующий в системе ГРМ.

Не считая ремня и сальников, безотступно рекомендуется обратить внимание дополнительно на натяжной ролик. Если у него появился свободный ход, то его также нужно сменять на новый

Может быть, и помпа будет нуждаться в подмене. Если сами вы не решаетесь заняться оценкой состояния расходных материалов, пригласите спеца.

Авео ремень грм на шевроле авео т300. ProGarage Размещено: Это дедовский метод смены втулок реактивны Замена Помпы Форд Фокус 2 1.

Разборка насоса — достаточно трудозатратная работ Если на Ниссан Альмера не работает ближний свет, то, перегорела лампочка типа H Выход из строя фронтальных осветительных устройств, а именно лампочек, отвечающих за габаритные огни, — одна из самых нередких поломок. Эту делему нужно как можно быстрее убрать, потому что отсутствие лампочек габаритных огней угрожает созданием аварийной ситуации, н Этот ролик обработан в Видеоредакторе YouTube Покупайте расходники только в проверенных торговых точках.

Замена ремня ГРМ Шевроле Авео двигатель 1.6 v16, поколение Т300

Не гонитесь за дешевыми материалами, ведь они не будут служить долго. Кстати, для производства диагностики автомобиля существует специальное устройство. Это сканер, показывающий неисправные узлы. Стоит он порядка четырех тысяч, но оно того стоит.

Инструменты и материалы для замены ремня ГРМ на Лачетти

Для проведения замены нам понадобился такой инструмент:

  • Емкость для слива антифриза;
  • Отвертка “-”;
  • Головка торцевая 10 мм, 12 мм, 14 мм, 17 мм;
  • Ключ для помпы 42 мм;
  • Домкрат (подъемник).

Мы использовали такие запчасти:

  • комплект ремня ГРМ INA 530033210, аналог Dayco KTB 559
  • помпа GM 96872702, аналог Dolz 211
  • термостат GM 96460002, аналог Vernet TH7111.87j
  • ремень генератора GM 96183108, аналог Gates 6PK1873

Двигатель Chevrolet Lacetti 1.6i. Первым делом снимаем декоративный кожух ДВС, открутив 4 гайки под 10мм.

Снимаем корпус воздушного фильтра с гофрой. Отсоединяем 2 хомута и откручиваем 2 болта.

Вид снизу. Снимаем колесо и защиты.

Ключом на 15 отводим натяжной ролик ремня генератора и снимаем ремень.

Плоской отверткой стопорим коленвал, за венец маховика. В районе правого внутреннего ШРУСа, есть технологическое отверстие.

Головкой на 17мм откручиваем шкив коленвала.

Головкой 10мм откручиваем 2, легкодоступных, болта кожуха грм.

Сливаем тосол, открутив сливную пробку радиатора.

Головкой 14мм, откручиваем 4 болта крепления подушки к кузову.

Вывешиваем мотор. Поддомкрачиваем его или подставляем колоду и опускаем автомобиль.

Откручиваем оставшиеся болт и гайки подушки ДВС. Также откручиваем оставшиеся болты кожуха ГРМ.

Снимаем кожухи и нам открывается доступ к ремню ГРМ.

Закручиваем обратно болт коленвала, и вращая коленвал совмещаем метки.

Откручиваем 4 болта кронштейна подушки. Головка 12мм.

Далее, головкой 17мм, откручиваем шестерни коленвала и снимаем их вместе с ремнем. Шестерни можно застопорить упершись в болты за шкивами.

Снимаем ролики грм.

Откручиваем внутренний кожух ГРМ. 5 болтов под 10мм и 1 — 12мм.

Шестигранником на 5 откручиваем помпу.

Поскольку с блока не сливается вся охлаждающая жидкость, будьте готовы к ее вытеканию…

Тщательно зачищаем плоскость блока.

Устанавливаем новую помпу, провернув против часовой стрелки до упора. Болты не зажимаем (слегка поджимаем). При установке помпы не допускается применение герметиков!

Устанавливаем кожух, шкивы, ролики, ремень на свои места.

Для натяжки ремня используем спецключ 42мм. Ремень натягивается помпой.

Проворачиваем помпу по часовой стрелке, до совпадения меток на натяжном ролике.

Метки натяжного ролика

Делаем два оборота коленвала > проверяем метки ГРМ и натяжителя (если нужно повторить). Когда все в норме, зажимаем болты помпы.

Собираем все на свои места.

Термостат. Для снятия нужно отсоединить два патрубка и открутить два болта под 12мм.

Старый и новый термостат. Расположение болтов.

Устанавливаем и подключаем новый термостат.

Прикручиваем декоративную крышку, заливаем антифриз.

Выполняем замену ремня ГРМ на Шевроле Авео своими руками

3. Снять корпус воздушного фильтра , открутив болты(смотрире рисунок) № 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7. * — ключ на 10, отвертка, плоскогубцы.

4. Поддомкрачиваем двигатель, если еще до этого не сделали и откручиваем кронштейн креплениядвигателя. * — головка на 17, на 14, вороток.

5. Блокируем маховик отверткой и путем откручивания болта крепления (необходимо приложить некоторые усилия), снимаем шкив коленчатого вала. (*- на фото уже отсутствует сам шкив.) * — головка на 17, вороток, отвертка.

Если у вас все же возникли проблемы для катафальной перевозки в силу отсутствия, или неисправности собственного авто, то катафальные перевозки это именно та услуга, которой вы можете выгодно воспользоваться, настоятельно рекомендую вам попробовать и вы будете приятно удивлены качеством и оперативностью выполнения работ.

6. Снимаем ремень генератора и откручиваем либо сам ролик натяжителя ремня генератора, либо весь в сборе. На фото видно что ролик имеет износ и требуется его замена также как и ремня генератора. * — накидной ключ на 14.

7. Откручиваем верхнюю часть кожуха привода ГРМ(газо распределительный механизм). * — головка на 10, трещотка.

9. Закручиваем обратно болт крепления шкива и по часовой стрелке проворачиваем коленчатый вал совместив метки на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ. Также проверяем метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. * — головка на 17, вороток.

10. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло для ослабления зубчатого ремня и фиксации в совмещенном состоянии. * — сверло диаметром 4,5.

11. Далее, шестигранником ОСЛАБЛЯЕМ три болта крепления насоса охлаждающей жидкости (помпа). (Сильно не откручивать, а то побежит охлаждающая жидкость.) * — хороший шестигранник на 5.

12. Специальным ключом проворачиваем насос охлаждающей жидкости (помпа) против часовой стрелки до ослабления натяжения зубчатого ремня. на 41 был изготовлен самостоятельно (на рынке стоимость ключа -120грн.).

13. Снимаем ремень ГРМ. Как видно на фото ремень имеет явные признаки износа.

14. Далее откручиваем болт крепления натяжного ролика и снимаем его. Разборка завершена. * — накидной ключ на 13.

Сборка

Сборку проводим в обратной последовательности

1. Прикручиваем новый натяжной ролик на место. 2. Проверяем метку на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ и метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. 3. На старом ремне ГРМ считаем зубья и на новом также подсчитываем зубья. Количество зубьев должны совпадать. У нас составляет 111 зубьев. 4. Одеваем новый ремень ГРМ начиная снизу наверх. 5. Специальным ключом проворачиваем помпу по часовой стрелке таким образом, чтобы обеспечить наибольшее натяжение зубчатого ремня.

6. Слегка затяните винты крепления насоса охлаждающей жидкости .

7. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло.

8. Проворачиваем воротком коленчатый вал по часовой стрелке на два полных оборота. 9. Совмещаем отметку на зубчатом шкиве коленчатого вала с меткой на задней части кожуха привода ГРМ.

10. Извлекаем сверло из автоматического натяжного устройства (натяжного ролика ремня ГРМ) и опять слегка ослабляем винты крепления насоса охлаждающей жидкости. 11. Проворачиваем насос охлаждающей жидкости так, чтобы отметка регулировочного рычага автоматического натяжного устройства зубчатого ремня совместилась с отметкой на кронштейне автоматического натяжного устройства зубчатого ремня.

12. Затягиваем винты крепления насоса охлаждающей жидкости.

13. Ставим наместо нижнюю часть кожуха привода ГРМ и сразу совмещаем с верхним кожухом и потом уже закручиваем оба кожуха. 14. Прикручиваем шкив коленчатого вала. 15. Устанавливаем новый ролик натяжного механизма ремня генератора. 16. Устанавливаем новый ремень генератора, накидным ключом по часовой стрелке отводим ролик натяжителя ремня генератора и одеваем ремень. 17. Прикручиваем кронштейн крепления двигателя . 18. Убираем подпорку с под двигателя. 19. Устанавливаем и прикручиваем корпус воздушного фильтра и воздуховод. 20. Устанавливаем пластиковую защиту и колесо. 21. Запускаем двигатель и радуемся результату.

Как правильно установить ремень ГРМ

Теперь самое главное и к чему мы так долго шли. Установка ремня.

Первым делом тщательно моем руки.

Берем новый ремень и внимательно осматриваем, чтобы не было заломов, торчащих ниток и т.д. Ремень могли повредить при упаковке, транспортировке и т.п.

Если на ремне имеются метки направления вращения, тогда так его и устанавливаем

То есть, двигатель вращается по часовой стрелке, поэтому так и устанавливаем ремень (стрелками направо)

Ремень одевается начиная с коленвала и против часовой стрелки. Не одевайте его сразу на распредвалы. Это неправильно.

В общем, одеваем на шкив коленвала и максимально натягиваем правую сторону ремня (помните, как было, когда мы снимали ремень?)

Для этого выпускной (правый) шкив немного проворачиваем по часовой стрелке и одеваем на него ремень

Затем возвращаем шкив на место (проворачиваем против часовой стрелки). Это даст на максимальную натяжку с правой стороны. Ведь натяжное устройство установлено только на левом плече ремня, поэтому правое плечо необходимо натянуть руками и вывести весь остаток ремня в левую сторону. Надеюсь, понятно. Но, а если не совсем, тогда на видео этот процесс можно посмотреть вживую, так сказать.

Левый шкив у нас постоянно стремится вправо. Поэтому ключем на 17 мм нам его необходимо провернуть ПОЧТИ до совпадения меток и удерживать его, пока не оденем на него ремень

Почему ПОЧТИ, сейчас покажу.

В общем, заводим ремень за натяжной ролик и помпу. Он стоит на месте. Правая сторона натянута, а левая сторона еще свободна.

Метки у нас выглядят так. Как видим, левая метка смотрит немного вниз

А когда мы натянем ремень, тогда шкив немного провернется и метки совпадут четко!

Вращаем помпу по часовой стрелке, натягивая ремень до совпадения меток на натяжном устройстве. При этом совпадают метки и на шкивах

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
