Замена приводных ремней Ford Fiesta 5 (MK6)

На купленном автомобиле Ford Fiesta 5 1.4 л с пробегом 110 тыс. км спустя 50 тыс. км при холодном пуске из под капота появился свист. Детальный осмотр показал, что начал свистеть приводной ремень компрессора кондиционера, генератора и помпы. По регламенту замена приводных ремней должна производится на ТО-8 (каждые 120 000 км), поэтому вместе с этим ремнем лучше сразу менять и ремень гидроусилителя от коленвала.

При простой, на первый взгляд, работе пришлось столкнуться с несколькими нюансами (при снятии и установке). Как справится с заменой приводных ремней на Фиесте 5 своими руками смотрите в фото инструкции представленной ниже.

Материал подготовлен при поддержке автосалона «МАС МОТОРС», предлагающий как продажу автомобилей новых и б/у, так и техническое их обслуживание. Подробнее можно узнать на сайте: https://www.masmotors.ru/

Покупаем новую деталь

Актуальный вопрос среди автовладельцев – что выбрать (цепь или ремень ГРМ в Форд Фиеста)? Стандартно в машине стоит ремень. К его преимуществам относится:

  • практически бесшумная работа;
  • легко устанавливается и демонтируется;
  • не требует смазки, при этом отлично работает в холодную и теплую погоду;
  • намного дешевле, чем цепь.

Описанные плюсы предопределили практически повсеместное использование ремней ГРМ. Однако водители могут поставить на свой Форд Фиеста и цепь, которая имеет несколько важных преимуществ по сравнению с ремнями:

  • не растягивается под нагрузками, что минимизирует шанс проскальзывания;
  • защищена от всех внешних негативных факторов (попадания воды, масла, охлаждающей жидкости, снега, льда и низких температур).

Относительно ресурса этих двух типов ходят споры. Часть тестов показывает, что цепь ненамного работает дольше ремня, а некоторые утверждают, что даже меньше. Здесь многое зависит от качества выбранной вами продукции, условий эксплуатации.

Заводской Ремень ГРМ имеет артикул 1672144, при этом стоит порядка 3000 рублей. Однако если вы не хотите переплачивать за оригинальные детали, можно найти аналоги, качество которых будет высоким. Сюда можно отнести продукцию от компаний BGA, BLUE PRINT, BOSCH, CONTITECH, DAYCO, GATESSNR и других брендов. Предварительно обязательно изучите характеристики ремня. Число зубцов, длина и ширина изделия должны совпадать с оригиналом. Стоимость аналогово начинается от 1000 рублей.

Замена ремня ГРМ на Ford Fiesta пошагово

Пошаговая инструкция самостоятельной замены ремня ГРМ на Ford Fiesta 1.6:

  1. Установить автомобиль на смотровую яму и заглушить двигатель;
  2. Открутить защиту картера;
  3. Снять ремни привода;
  4. Открутив два верхних болта крепления, снять генератор;
  5. Снять расширительный бак с маслом;
  6. Открыть защитную крышку двигателя и клапанную прокладку;
  7. Провернув шкив против часовой стрелки, открутить заглушку и снять болт. При этом следует удерживать маховик;
  8. Снять натяжитель;
  9. Установить новый агрегат так, чтобы зубья плотно прилегали к посадочному месту;
  10. Плотно закрутить болт распредвала;
  11. Установить механизмы в обратном порядке.

На этом, процедура замены цепи ГРМ в авто Ford Fiesta 1.6 завершена.

Опасности износа ремня ГРМ

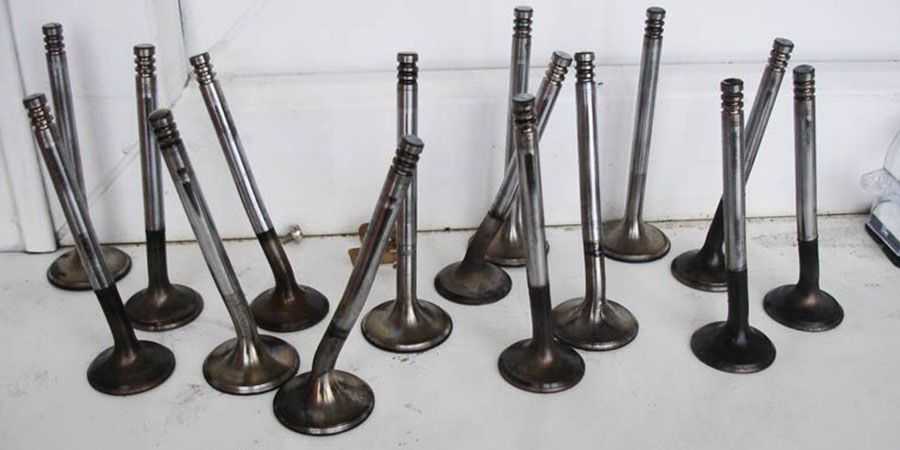

Неполадки с этим элементом могут привести к серьезным последствиям. При смещенных фазах газораспределения топливо в цилиндрах сгорает не полностью, попадает в выхлопную систему и вызывает оплавление и полное разрушение катализатора. Один из признаков проблемы – хлопки при работе двигателя, дым из выхлопной трубы. Из-за изношенного ремня также может повыситься расход топлива с одновременным снижением мощностных характеристик мотора.

В совсем запущенных случаях возможен обрыв ремня ГРМ. В результате нарушается синхронность работы поршней и клапанов, поршни ударяют по клапанам и гнут их. Это уже капитальный ремонт двигателя с заменой клапанов, шатунов, а возможно и распредвала.

Как часто осуществляется замена

Когда автомобиль находится на гарантийном обслуживании, большинство водителей даже не задумываются о сроках замены фильтров и других расходных элементах. Обычно срок службы ремня ГРМ составляет 50-60 тысяч ксилометров, однако это актуально только для сертифицированных изделий от производителя. Китайские подделки могут оборваться намного раньше. Если машина используется крайне редко, то ремень меняется один раз в 4-5 лет

Обратите внимание, что деталь изготавливается из эластичной резины, которая со временем теряет свои свойства

Если вы покупаете подержанный автомобиль, обязательно узнайте, как давно и где производилась замена всех расходников. Если этих данных нет, то для безопасности смените все расходные элементы (в том числе ремень ГРМ) сразу же после покупки с рук. Так вы сможете начать отсчет с нуля, при этом быть уверенным в качестве установленных фильтров и ремешка.

К изношенности ремня может привести изношенность направляющего и натяжного ролика. Эти детали под воздействием постоянных нагрузок стираются, что в итоге приводит к ослаблению ремня и проскальзыванию.  Естественно, внеочередная замена ремня ГРМ Форд Фиеста выполняется, если он оборвался или замечены признаки износа этой детали. Подробнее об этом мы расскажем в следующем подразделе.

Замена ремня ГРМ Ford Fusion

Плановая замена ремня ГРМ Форд Фьюжн обычно производится при пробегах далеко за сто тысяч километров, однако для наших регионов производитель сократил гарантированный пробег, да и поговорка «Кашу маслом не испортишь» здесь как нельзя более кстати – проще поменять, чем потом кусать себя за локти.

— Автомобиль: Форд Фьюжн — Год выпуска: 2010— Двигатель: 1.6л— Особенности ДВС: Бензин— Коробка передач: Автомат— Привод: Перед— Пробег: 73500

Первым делом загоняем автомобиль на мойку, чтобы не обтирать кузов рабочей одеждой: и не эстетично, и одежды на напасёшься, и краску поцарапаешь в два счёта.

Откидываем в сторону корпус воздушного фильтра.

Следом снимаем катушки зажигания и клапанную крышку.

Картина под капотом весьма радует, сразу видно, что масло не только меняли вовремя, но и выбирали по допуску – ни грязи, ни отложений.

На очереди ремень навесного оборудования и правая опора, не сняв которую, нельзя добраться к ремню ГРМ Форд Фьюжн.

Препятствия убраны, подбираемся к боковой пластиковой защите, она же кожух ремня ГРМ. Основная функция конструкции – защита от грязи, пыли и технических жидкостей, всё же несколько тысяч оборотов в минуту это не шутки.

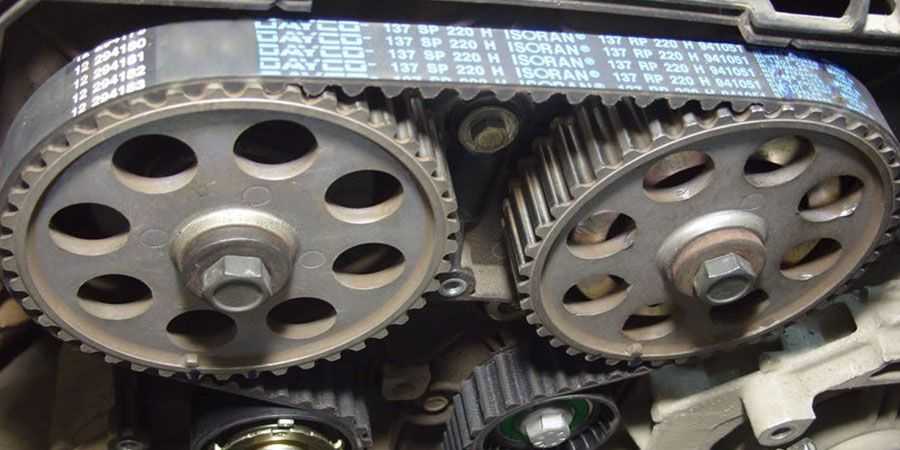

Как видим, ремень ГРМ ещё жив, пусть и потрёпан жизнью, даже маркировка сохранилась.

Кронштейн правой опоры мешает открутить шестерни распредвалов, поэтому его пока тоже откручиваем и откладываем в сторону.

Фиксируем распредвалы при помощи специальной планки, которая вставляется с противоположной стороны от шестерен.

Повторяем процедуру для коленвала с той лишь разницей, что в качестве стопора выступает специальный винт.

Теперь можно смело менять ремень ГРМ Форд Фьюжн – метки не убегут, клапаны не пострадают. Начнём с верхней части системы газораспределения.

Снимаем шестерни распредвалов для замены сальников под ними.

Подставляем тару и откручиваем помпу. Сколько перед этим антифриз не снимай, всё равно часть прольётся. Прямых показаний к замене водяного насоса нет, однако проще его сразу поменять раз уж мы здесь, чем потом повторять всю процедуру разборки и сборки.

Откладываем помпу в сторону. Вроде и мелочь, но в пункте приёма цветных и чёрных металлов она хорошо котируется.

Ждём пока прекратится течь антифриза – хороший повод выпить чашку кофе.

В целом процедура замены ремня ГРМ не столько сложная, сколько трудоёмкая: куча болтов, навесное оборудование, шкив коленвала, сальники, прокладки, ремни и ролики, всё попадает под раздачу.

Вот он, апогей работы, контрольная точка, после которой осталось повторить те же действия, но в обратном порядке. Начнём с помпы. Прокладка, естественно, новая, поставляется в комплекте.

Для начала насаживаем помпу, наживляем болты и проверяем как стала прокладка, после чего вооружаемся динамометрическим ключом и аккуратно протягиваем соединения.

Следующий на очереди новый сальник коленвала. Производитель рекомендует оригинальные запчасти, но многие аналоги ходят не хуже, главное правильно его установить.

Аккуратно запрессовываем новый сальник, проверяем чтобы он не выступал за поверхность привалочной плоскости.

Возвращаем на место шестерню коленвала.

Переходим к замене ремня ГРМ Форд Фьюжн. Он продаётся как отдельными позициями, так и в качестве комплектов. Последний вариант не только дешевле, но в него включены натяжитель и все болты. Да-да, болты системы ГРМ одноразовые, на таких мелочах экономить нельзя.

Первым делом прикручиваем натяжитель, но пока не снимаем фиксатор.

Вооружаемся новыми сальниками распредвалов. Они поставляются в специальной смазке.

Вооружаемся установочной проставкой и аккуратно запрессовываем сальники. Теперь можно не беспокоиться, что масло из старых уплотнений попадёт на ремень ГРМ и резко сократит срок его службы.

Устанавливаем на место ремень ГРМ Форд Фьюжн, после чего вытаскиваем штифт, блокирующий работу натяжителя, снимаем фиксаторы распредвалов и коленвала. Делаем несколько оборотов коленвала и на всякий случай проверяем совпадение меток. Убегать им некуда, но для успокоения совести не стоит пренебрегать процедурой.

Вопросов к работе нет, осталось поставить на место кожух ремня ГРМ.

Прикручиваем обратно шкив коленвала. Обязательно используем новый болт.

Низ собран, осталось дело за малым – за герметичностью верхней части.

Отмываем клапанную крышку, вычищаем посадочные места, ставим новую прокладку и прикручиваем крышку.

Осталось вернуть на место ремни навесного оборудования, опору, запустить двигатель и насладиться его ровной работой.

Вся процедура заняла 3 часа 30 минут , однако наша машина времени сократила её до одной минуты. Наслаждайтесь!

Почему может оборваться ремень

  • Низкое качество материалов. Ремень состоит из корда (нитей стекловолокна), слоя нейлона и защитной резиновой оболочки. Некоторые производители экономят на качестве резины, в результате защитное покрытие быстро растрескивается.
  • Заклинивание помпы. Этот агрегат также приводится в действие ремнем ГРМ и при его остановке у ремня срезаются зубья.
  • Самопроизвольное опускание натяжного ролика.
  • Регулярное попадание на ремень грязи, машинного масла, других технических жидкостей.
  • Неправильная установка. Если ремень перетянут, избыточное натяжение приведет к его быстрому износу. При слабом натяжении возможно проскакивание зубьев.
  • Дефекты приводных шестерен. Даже небольшие повреждения зубьев (сколы, задиры) могут вызвать быстрый износ тканевой основы и корда, что чревато полным обрывом.

Инструкция по замене

Готовим инструментарий

Чтобы заменить ремень ГРМ, понадобится:

  • ключ-звездочка;
  • набор гаечных ключей;
  • отвертки;
  • набор головок;
  • динамометрический ключ.

Этапы

Для выполнения работ по замене вам понадобится помощник:

Для начала поддомкратьте переднее правое колесо и снимите его.  После этого демонтируйте защиту мотора и немного приподнимите его, подставив опору.
Ключом-звездочкой открутите саморезы, при помощи которых крепится подкрылок, демонтируйте его. При помощи отвертки выкрутите саморезы пыльника, за которым скрывается диск коленчатого шкива.
На корпусе воздушного фильтра открутите винты. Когда это сделано, подденьте и уберите в сторону хомут, после чего демонтируйте воздушный патрубок. Демонтируйте крышку фильтра.
При помощи ключа-головки открутите винты, которые крепят бачок с антифризом, снимите его. Также нужно будет демонтировать бачок, в котором находится жидкости ГУР.
Используя ключ-головку, открутите гайки опоры мотора, а также винты, которые крепят его к кузову. Опору мотора можно демонтировать. После этого выкрутите винты крепления насоса антифриза. Затем открутите винты крепления генератора и демонтируйте устройство либо поверните его немного в сторону.
Теперь вам нужно выкрутить девять винтов, которые крепят крышку ремешка. Защитный кожух можно снять. Затем, когда опора мотора демонтирована, выкрутите винты ее крепления, а кронштейн уберите в сторону.
Далее, снимите и отведите в сторону высоковольтные кабеля свечей зажигания. Открутите пластиковые направляющие воздушного фильтра. Также открутите винты, которые крепят крышку клапанов. Свечку зажигания первого цилиндра необходимо демонтировать, а на ее место вставить пластиковую трубку (длиной не менее 25 см). Теперь необходимо провернуть диск коленчатого шкива по часовой стрелке, при этом смотрите за движением трубки. Поршень цилиндра, на котором установлена трубка, необходимо выставить в положение верхней мертвой точки.
Затем следует выкрутить винт-заглушку, который находится в районе сливного отверстия моторной жидкости. На его место следует вставить винт длиной 4.5 см. При этом следует проворачивать коленчатый шкив, а сам винт нужно крутить до того момента, как о него не ударится коленвал. Распределительные шкивы необходимо зафиксировать металлическими пластинами.
Теперь посадите помощника за руль и включите первую скорость, при этом нога помощника должна быть на педали газа. Когда будет так, винт диска коленчатого шкива следует выкрутить. Сделав это, диск можно демонтировать, после чего снимите нижний защитный кожух ремня ГРМ. Затем открученный винт коленчатого шкива нужно опять закрутить и провернуть шкив по часовой стрелке, пока он не упрется в фиксирующий винт (включите нейтральную скорость).
На звездочках распределительных шкивов и ремешке механизма, а также ремешке и звездочке коленчатого шкива необходимо сделать метки.
Выкрутите винт крепления ролика и демонтируйте его. Метки со старого ремешка следует перенести на новый.
Далее, необходимо произвести монтаж нового элемента

Обратите отдельное внимание на все метки: они должны быт совмещены не только на ремешке, но и на шестеренках шкивов. Отожмите ролик и натяните ремешок на зубья.
Теперь необходимо установить на место нижнюю часть защитного кожуха

Монтируйте шкив, после чего заверните винт. При этом будьте осторожны, поскольку есть вероятность погнуть фиксирующий винт, поэтому слишком больших усилий не прикладывайте.
Далее, вам необходимо будет включить первую скорость. Сделав это, открутите фиксирующий винт, а затем демонтируйте пластинку, которая также выполняла функцию фиксатора. Когда это сделано, можно до конца закрутить винт коленчатого шкива. Здесь вам потребуется динамометрический ключ, чтобы правильно рассчитать момент. Момент закручивания должен составлять 45 Нм, после чего винт нужно еще раз докрутить на 90 градусов.
Сделайте несколько оборотов коленчатого шкива и опять выставьте поршень в самую верхнюю точку. На этом, в принципе, все основные работы завершены. Все действия по сборке узлов осуществляйте в обратном порядке.

Как видите, дело по замене ремня ГРМ на Ford Fusion достаточно трудоемкое. Необходимо выполнить множество процедур, прежде чем добраться до заменяемой детали. Поэтому сразу же определитесь — по силам ли вам это? Сможете ли вы все выполнить самостоятельно? Или, возможно, есть смысл обратиться за помощью к профессионалам?

Особенности замены ремня ГРМ

Вооружившись необходимым инструментом можно приступать к замене ремня ГРМ. На Ford Fusion делается это следующим образом:

  1. Снимаем ремни кондиционера, генератора и других устройств.
  2. Снимаем генератор и расширительный бачок. Его можно просто отодвинуть в сторону, оставив на своих креплениях.
  3. Под двигатель подставляет надежную и крепкую опору.
  4. Демонтируем опору подвески с передней оси Форд Фюьжн. Для этого нужно выкрутить болты и гайки крепления мотора к брызговику.
  5. Откручиваем болты крепления шкива водяного насоса и снимаем его.
  6. Демонтируем кронштейн опоры подвески. Для этого нужно выкрутить 3 болта.
  7. Снимаем защитную крышку ремня ГРМ, которая крепится на нескольких болтах. После этого ставим нейтральную передачу и выворачиваем коленчатый вал до необходимого уровня.
  8. Демонтируем заглушку блока цилиндра Ford Fusion и устанавливаем устройство фиксации, одновременно прокручивая коленчатый вал за его болт крепления до момента контакта со стержнем.
  9. Фиксируем распределительный вал, предотвращая его проворачивание. Для этого применяются специальные устройства, которые нужно поставить в пазы. Линейная метка должна совпадать с верхней частью детали со стороны распределительного вала, а точечная – впускного.
  10. Дергаем ручник, чтобы закрепить коленчатый вал двигателя и не давать его прокручиваться.
  11. Выкручиваем крепления шкива к носку коленчатого вала и демонтируем шкив. Болт крепления можно заменить.
  12. Выкручиваем болты крепления защитной крышки и демонтируем ремень. Для этого нужно ослабить его натяжение, переместив ведущую ветвь в сторону до упора. Натяжной ролик вернется в свое первоначальное положение, в котором его нужно закрепить стержнями из металла.

Теперь происходит непосредственная замена ремня. Будьте крайне осторожны, и не позволяйте коленчатому валу Ford Fusion прокручиваться, когда на нем нет ремня. Если он все же провернется, то это может стать причиной поломки клапанов.

В общем, обслуживание автомобиля и замена ремня ГРМ, в том числе, является неотъемлемой частью эксплуатации FordFusion. Выполнив ряд недорогих, но необходимых операций, вы сможете значительно продлить срок службы своей машины и сэкономить деньги.

http://avtogrm.ru/zamena-remnya-grm-ford-fyuzhn-1-6.htmlhttp://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-remnya-grm/zamena-remnya-grm-ford-fyuzhn.htmlhttp://ustroistvo-avtomobilya.ru/zamena-remnya-grm/zamena-remnya-grm-na-ford-fiesta-fusion/http://fordprof.ru/drugie/zamena-remnya-grm-na-ford-fusion.html

Как выбрать ремень ГРМ?

На сегодняшний день в продаже можно встретить две разновидности пояса для ГРМ:

  1. Цепной натяжитель. Такие детали очень устойчивы и не требует замены на протяжении долгого времени. Однако ремень работает шумно. Стоимость детали до 500 руб;
  2. Резиновый работает практически без шума, при этом устойчив к резким перепадам температуры. Лучше всего приобретать детали от фирмы Gates — усиленные ремни из нетрила. Срок эксплуатации агрегата — до 120 тыс км пробега. Стоимость — 1500 руб.

Деталь следует закупать согласно характеристикам, указанным в технической документации на автомобиль Форд Фиеста. Новый ремень газораспределительного механизма должен соответствовать размеру предшествующего, так как не плотно прилегающая деталь способна вывести двигатель из строя.

Чем опасен разрыв или растяжение

Если ремень обрывается на ходу, то распредвал останавливается, в то время как коленчатый вал продолжает вращаться. Впускные и выпускные клапаны остаются на своих местах, но поршни продолжают двигаться. Итогом становится повреждение или полное разрушение клапанов, разрушение направляющих втулок и даже деформирование поршней. Однако, это только «первая волна». В худших ситуациях последовательно страдают распределительный вал и головки цилиндров.

Итог – дорогостоящий капитальный ремонт двигателя Ford Fiesta и покупка распределительного вала. Намного дешевле своевременно менять ремень ГРМ, чем рисковать такими деньгами. Учитывая дешевизну и доступность этой детали, не стоит забывать проверять ремешок.

Процедура замены

Замена ремня ГРМ Форд Фиеста своими руками – вполне посильная задача, с которой вы сможете справиться в гараже без помощи специалистов. Сложность заключается в том, что прежде чем добраться до ремня, придется демонтировать некоторые другие узлы авто, которые мешают доступу. На все работы вы потратите несколько часов времени. Предварительно подготовьте новый ремешок ГРМ, а также набор ключей и накидных головок, несколько отверток.

Поставьте автомобиль на подъемник или на домкраты, а затем снимите передние колеса. После этого можно приступать. Для этого сделайте следующее:

В районе днища под мотором демонтируйте защитный щиток, закрывающий ременные передачи снизу. До этого снимите крепёж шланга, который можно просто отрезать.
Снимите с мотора воздушный фильтр, чтобы исключить попадание в систему пыли и мусора. Патрубок обязательно прикройте чистой ветошью.
Открутите болты, которые закрепляют емкость с охлаждающей жидкостью. Отодвиньте емкость в сторону.
Под шкив гидроусилителя руля поставьте отвертку или тонкую монтировку. Прокручивая ступицу колеса, ремень привода гидроусилителя легко снимается с валов

Соблюдайте осторожность и не повредите ремень острыми предметами.
Для демонтажа второго ремня необходимо открутить 4 болта на шкиве насоса подачи воды. После ослабления можно снять и этот ремень.
Демонтируйте шкив насоса и открутите крышку, которая закрывает доступ к ремню ГРМ

Под крышкой вы увидите распределительные валы.
Используя ключ на 15, демонтируйте кронштейн крепления мотора.
Далее следует провести демонтаж правой фары и электрогенератора. Используйте ключ на 15 и на 6. Последние два болта на 13 удерживают опору, которая закрывает доступ к ремешку.
Отключите датчик распределительного вала. Необходимо нажать на П-образный фиксатор.

Уберите высоковольтные провода с распределителя зажигания.
Выкрутите болты на клапанной крышке. Их будет 12 штук. Не потеряйте их. Для демонтажа крышки приложите усилия, деталь дополнительно удерживается полимерной прокладкой. Замените ее при необходимости.
Демонтируйте стартер, он крепится на болтах под ключ 13.
Выкрутите технологическую заглушку для работников сервисов. Она находится правее и выше отверстия для слива масла.
Зафиксируйте распредвал стальной пластиной и вставьте чеку, которая будет удерживать шкив.
Открутите болт, удерживающий нижний шкив.
Демонтируйте нижнюю часть кожуха ремня ГРМ.
Сведите усы на ролике, сожмите пружину усилием пальцев, а затем снимите ослабевший ремень.
Поставьте новый ремень и соберите все в обратном порядке.

Самое важное, чтобы метки на коленчатом вале совпадали с установочными на корпусе распределителя. Если вы неправильно установите метки и запустите мотор, то нарушатся фазы газораспределения

Последствия этого были описаны ранее.

После установки обязательно проверьте натяжку. Это выполняется без какого-либо специального инструмента. Необходимо взять ремешок в самой длинной его части между валами, а затем попытаться повернуть. Он должен повернуться на 70-90 градусов. Если вы без особых усилий повернули его больше, чем на 100 градусов, необходимо усилить натяжку при помощи регулировочного ролика. Также правильно натянутый ремень ГРМ должен отклоняться от своей оси максимум на 10 миллиметров.

Финальный этап работ – это проверка работы двигателя. Посторонние шумы должны исчезнуть, как и трудности с запуском мотора. Обязательно пометьте пробег, когда вы завершили замену. После этого отсчитывайте 50-60 тысяч километров.

Установка ремня ГРМ на FORD Fiesta, Fusion

Примечание: НЕ УСТАНАВЛИВАЙТЕ ремень, бывший в эксплуатации. При установке ремня двигатель должен быть НЕПРОГРЕТЫМ.

  1. Установите:
    • Ролик натяжителя.
    • Болт ролика натяжителя (9). Затяните болт от руки.
  2. Наденьте, не натягивая, ремень привода ГРМ на звездочки и шкивы.

Примечание: убедитесь, что стрелка на ремне направлена по направлению вращения.

Установите кронштейн правой опоры двигателя.
Затяните болты крепления кронштейна правой опоры к двигателю. Момент затяжки: 60 Нм.
Установите правую опору двигателя.
Затяните болты и гайки правой опоры двигателя. Момент затяжки: 48 Нм.

Примечание: устанавливайте только новые гайки опоры двигателя.

Установите бачок ГУР.
Вставьте установочное приспособление шкива THВД «12». Специнструмент №303-732 (21-260).

Примечание: если в заднем кронштейне нет отверстия, убедитесь, что отверстия в звездочке и блоке цилиндров совмещены «13».

Снимите установочное приспособление шкива THВД (12).
Установите фиксатор звездочки распределительного вала (7).

Примечание: убедитесь, что шпонка звездочки коленчатого вала находится в положении «11 часов».

Установите:

  • Ротор датчика (11).
  • Болт звездочки коленчатого вала (3). Затяните болт от руки.

Вставьте установочное приспособление коленчатого вала (8).
Наденьте ремень привода ГРМ.
Поворачивайте ролик натяжителя против часовой стрелки до тех пор, пока указатель не будет совместен с проемом (14). Используйте ключ-шестигранник.
Затяните болт натяжителя моментом 30 Нм (9).
Снимите:

  • Установочное приспособление коленчатого вала (8).
  • Фиксатор звездочки распределительного вала (7).

Установите направляющую ремня привода ГРМ (10).
Медленно проверните коленчатый вал на десять оборотов по часовой стрелке.
Вставьте установочное приспособление коленчатого вала (8).
Убедитесь, что фиксатор звездочки распределительного вала можно установить (7).
Если фиксатор установить не удается: Повторите прцедуру установки.
Снимите установочное приспособление коленчатого вала (8).
Убедитесь, что установочное приспособление шкива ТНВД может быть установлено (12).

Примечание: если в заднем кронштейне нет отверстия, убедитесь, что отверстия в звездочке и блоке цилиндров совмещены (13).

Если нет: Повторите процедуру установки.
Снимите:

  • Фиксатор звездочки распределительного вала (7).
  • Установочное приспособление ТНВД (12).
  • Болт шкива коленчатого вала (3).

Установите:

  • Нижнюю крышку ремня привода ГРМ (5).
  • Фиксатор маховика (2).
  • Шкив коленчатого вала (4).
  • Болт шкива коленчатого вала (3). Используйте новый болт. Момент затяжки: 30 Нм + 180°

Снимите фиксатор маховика (2):
Установите детали в порядке, обратном снятию.
Заправьте и прокачайте систему охлаждения.

Функции и конструкция элемента

Прежде чем говорить о ремне, сделаем небольшой экскурс в то, что собой представляет газораспределительный механизм. Это один из самых сложных узлов в автомобиле, поэтому его поломка может доставить множество проблем. Агрегат необходим для обеспечения своевременного наполнения цилиндров топливовоздушной смесью и удаления отработанных газов.

ГРМ отвечает за открытие и закрытие клапанов строго в установленный момент. Благодаря этому, двигатель исправно работает и не возникает никаких конфликтов даже на самых высоких оборотах. Чтобы распределительный вал получил энергию и крутился, ее необходимо передать от коленвала. Оба вала напоминают шестерни, на которых установлен специальный ремень. Именно его и называют ремешком ГРМ. Таким образом, главная задача этого компонента – синхронизация работы коленчатого и распределительного валов.

Как проверить ремень ГРМ самостоятельно

Чтобы проверить ремень ГРМ, достаточно снять защитный пластиковый кожух и оценить состояние детали визуально. Ремень следует осматривать полностью, с поворотом коленвала. Для этого нужно включить пятую передачу и провернуть подвешенное колесо. Поверхность ремня не должна иметь складок, трещин и отслоений резины от тканевой основы. Торцевые части также должны быть гладкими, без расслоений. Обратная сторона не должна иметь следов подгорания и обнаженных нитей корда

Обратите внимание на следы моторного масла – нередки случаи, когда сальники коленвала и распредвала начинают подтекать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена ремня генератора форд фиеста мк5

Замена приводных ремней Ford Fiesta 5 (MK6)

На купленном автомобиле Ford Fiesta 5 1.4 л с пробегом 110 тыс. км спустя 50 тыс. км при холодном пуске из под капота появился свист. Детальный осмотр показал, что начал свистеть приводной ремень компрессора кондиционера, генератора и помпы. По регламенту замена приводных ремней должна производится на ТО-8 (каждые 120 000 км), поэтому вместе с этим ремнем лучше сразу менять и ремень гидроусилителя от коленвала.

При простой, на первый взгляд, работе пришлось столкнуться с несколькими нюансами (при снятии и установке). Как справится с заменой приводных ремней на Фиесте 5 своими руками смотрите в фото инструкции представленной ниже.

Материал подготовлен при поддержке автосалона «МАС МОТОРС», предлагающий как продажу автомобилей новых и б/у, так и техническое их обслуживание. Подробнее можно узнать на сайте: https://www.masmotors.ru/

Покупаем новую деталь

Актуальный вопрос среди автовладельцев – что выбрать (цепь или ремень ГРМ в Форд Фиеста)? Стандартно в машине стоит ремень. К его преимуществам относится:

  • практически бесшумная работа;
  • легко устанавливается и демонтируется;
  • не требует смазки, при этом отлично работает в холодную и теплую погоду;
  • намного дешевле, чем цепь.

Описанные плюсы предопределили практически повсеместное использование ремней ГРМ. Однако водители могут поставить на свой Форд Фиеста и цепь, которая имеет несколько важных преимуществ по сравнению с ремнями:

  • не растягивается под нагрузками, что минимизирует шанс проскальзывания;
  • защищена от всех внешних негативных факторов (попадания воды, масла, охлаждающей жидкости, снега, льда и низких температур).

Относительно ресурса этих двух типов ходят споры. Часть тестов показывает, что цепь ненамного работает дольше ремня, а некоторые утверждают, что даже меньше. Здесь многое зависит от качества выбранной вами продукции, условий эксплуатации.

Заводской Ремень ГРМ имеет артикул 1672144, при этом стоит порядка 3000 рублей. Однако если вы не хотите переплачивать за оригинальные детали, можно найти аналоги, качество которых будет высоким. Сюда можно отнести продукцию от компаний BGA, BLUE PRINT, BOSCH, CONTITECH, DAYCO, GATESSNR и других брендов. Предварительно обязательно изучите характеристики ремня. Число зубцов, длина и ширина изделия должны совпадать с оригиналом. Стоимость аналогово начинается от 1000 рублей.

Замена ремня ГРМ на Ford Fiesta пошагово

Пошаговая инструкция самостоятельной замены ремня ГРМ на Ford Fiesta 1.6:

  1. Установить автомобиль на смотровую яму и заглушить двигатель;
  2. Открутить защиту картера;
  3. Снять ремни привода;
  4. Открутив два верхних болта крепления, снять генератор;
  5. Снять расширительный бак с маслом;
  6. Открыть защитную крышку двигателя и клапанную прокладку;
  7. Провернув шкив против часовой стрелки, открутить заглушку и снять болт. При этом следует удерживать маховик;
  8. Снять натяжитель;
  9. Установить новый агрегат так, чтобы зубья плотно прилегали к посадочному месту;
  10. Плотно закрутить болт распредвала;
  11. Установить механизмы в обратном порядке.

На этом, процедура замены цепи ГРМ в авто Ford Fiesta 1.6 завершена.

Опасности износа ремня ГРМ

Неполадки с этим элементом могут привести к серьезным последствиям. При смещенных фазах газораспределения топливо в цилиндрах сгорает не полностью, попадает в выхлопную систему и вызывает оплавление и полное разрушение катализатора. Один из признаков проблемы – хлопки при работе двигателя, дым из выхлопной трубы. Из-за изношенного ремня также может повыситься расход топлива с одновременным снижением мощностных характеристик мотора.

В совсем запущенных случаях возможен обрыв ремня ГРМ. В результате нарушается синхронность работы поршней и клапанов, поршни ударяют по клапанам и гнут их. Это уже капитальный ремонт двигателя с заменой клапанов, шатунов, а возможно и распредвала.

Как часто осуществляется замена

Когда автомобиль находится на гарантийном обслуживании, большинство водителей даже не задумываются о сроках замены фильтров и других расходных элементах. Обычно срок службы ремня ГРМ составляет 50-60 тысяч ксилометров, однако это актуально только для сертифицированных изделий от производителя. Китайские подделки могут оборваться намного раньше. Если машина используется крайне редко, то ремень меняется один раз в 4-5 лет

Обратите внимание, что деталь изготавливается из эластичной резины, которая со временем теряет свои свойства

Если вы покупаете подержанный автомобиль, обязательно узнайте, как давно и где производилась замена всех расходников. Если этих данных нет, то для безопасности смените все расходные элементы (в том числе ремень ГРМ) сразу же после покупки с рук. Так вы сможете начать отсчет с нуля, при этом быть уверенным в качестве установленных фильтров и ремешка.

К изношенности ремня может привести изношенность направляющего и натяжного ролика. Эти детали под воздействием постоянных нагрузок стираются, что в итоге приводит к ослаблению ремня и проскальзыванию.  Естественно, внеочередная замена ремня ГРМ Форд Фиеста выполняется, если он оборвался или замечены признаки износа этой детали. Подробнее об этом мы расскажем в следующем подразделе.

Замена ремня ГРМ Ford Fusion

Плановая замена ремня ГРМ Форд Фьюжн обычно производится при пробегах далеко за сто тысяч километров, однако для наших регионов производитель сократил гарантированный пробег, да и поговорка «Кашу маслом не испортишь» здесь как нельзя более кстати – проще поменять, чем потом кусать себя за локти.

— Автомобиль: Форд Фьюжн — Год выпуска: 2010— Двигатель: 1.6л— Особенности ДВС: Бензин— Коробка передач: Автомат— Привод: Перед— Пробег: 73500

Первым делом загоняем автомобиль на мойку, чтобы не обтирать кузов рабочей одеждой: и не эстетично, и одежды на напасёшься, и краску поцарапаешь в два счёта.

Откидываем в сторону корпус воздушного фильтра.

Следом снимаем катушки зажигания и клапанную крышку.

Картина под капотом весьма радует, сразу видно, что масло не только меняли вовремя, но и выбирали по допуску – ни грязи, ни отложений.

На очереди ремень навесного оборудования и правая опора, не сняв которую, нельзя добраться к ремню ГРМ Форд Фьюжн.

Препятствия убраны, подбираемся к боковой пластиковой защите, она же кожух ремня ГРМ. Основная функция конструкции – защита от грязи, пыли и технических жидкостей, всё же несколько тысяч оборотов в минуту это не шутки.

Как видим, ремень ГРМ ещё жив, пусть и потрёпан жизнью, даже маркировка сохранилась.

Кронштейн правой опоры мешает открутить шестерни распредвалов, поэтому его пока тоже откручиваем и откладываем в сторону.

Фиксируем распредвалы при помощи специальной планки, которая вставляется с противоположной стороны от шестерен.

Повторяем процедуру для коленвала с той лишь разницей, что в качестве стопора выступает специальный винт.

Теперь можно смело менять ремень ГРМ Форд Фьюжн – метки не убегут, клапаны не пострадают. Начнём с верхней части системы газораспределения.

Снимаем шестерни распредвалов для замены сальников под ними.

Подставляем тару и откручиваем помпу. Сколько перед этим антифриз не снимай, всё равно часть прольётся. Прямых показаний к замене водяного насоса нет, однако проще его сразу поменять раз уж мы здесь, чем потом повторять всю процедуру разборки и сборки.

Откладываем помпу в сторону. Вроде и мелочь, но в пункте приёма цветных и чёрных металлов она хорошо котируется.

Ждём пока прекратится течь антифриза – хороший повод выпить чашку кофе.

В целом процедура замены ремня ГРМ не столько сложная, сколько трудоёмкая: куча болтов, навесное оборудование, шкив коленвала, сальники, прокладки, ремни и ролики, всё попадает под раздачу.

Вот он, апогей работы, контрольная точка, после которой осталось повторить те же действия, но в обратном порядке. Начнём с помпы. Прокладка, естественно, новая, поставляется в комплекте.

Для начала насаживаем помпу, наживляем болты и проверяем как стала прокладка, после чего вооружаемся динамометрическим ключом и аккуратно протягиваем соединения.

Следующий на очереди новый сальник коленвала. Производитель рекомендует оригинальные запчасти, но многие аналоги ходят не хуже, главное правильно его установить.

Аккуратно запрессовываем новый сальник, проверяем чтобы он не выступал за поверхность привалочной плоскости.

Возвращаем на место шестерню коленвала.

Переходим к замене ремня ГРМ Форд Фьюжн. Он продаётся как отдельными позициями, так и в качестве комплектов. Последний вариант не только дешевле, но в него включены натяжитель и все болты. Да-да, болты системы ГРМ одноразовые, на таких мелочах экономить нельзя.

Первым делом прикручиваем натяжитель, но пока не снимаем фиксатор.

Вооружаемся новыми сальниками распредвалов. Они поставляются в специальной смазке.

Вооружаемся установочной проставкой и аккуратно запрессовываем сальники. Теперь можно не беспокоиться, что масло из старых уплотнений попадёт на ремень ГРМ и резко сократит срок его службы.

Устанавливаем на место ремень ГРМ Форд Фьюжн, после чего вытаскиваем штифт, блокирующий работу натяжителя, снимаем фиксаторы распредвалов и коленвала. Делаем несколько оборотов коленвала и на всякий случай проверяем совпадение меток. Убегать им некуда, но для успокоения совести не стоит пренебрегать процедурой.

Вопросов к работе нет, осталось поставить на место кожух ремня ГРМ.

Прикручиваем обратно шкив коленвала. Обязательно используем новый болт.

Низ собран, осталось дело за малым – за герметичностью верхней части.

Отмываем клапанную крышку, вычищаем посадочные места, ставим новую прокладку и прикручиваем крышку.

Осталось вернуть на место ремни навесного оборудования, опору, запустить двигатель и насладиться его ровной работой.

Вся процедура заняла 3 часа 30 минут , однако наша машина времени сократила её до одной минуты. Наслаждайтесь!

Почему может оборваться ремень

  • Низкое качество материалов. Ремень состоит из корда (нитей стекловолокна), слоя нейлона и защитной резиновой оболочки. Некоторые производители экономят на качестве резины, в результате защитное покрытие быстро растрескивается.
  • Заклинивание помпы. Этот агрегат также приводится в действие ремнем ГРМ и при его остановке у ремня срезаются зубья.
  • Самопроизвольное опускание натяжного ролика.
  • Регулярное попадание на ремень грязи, машинного масла, других технических жидкостей.
  • Неправильная установка. Если ремень перетянут, избыточное натяжение приведет к его быстрому износу. При слабом натяжении возможно проскакивание зубьев.
  • Дефекты приводных шестерен. Даже небольшие повреждения зубьев (сколы, задиры) могут вызвать быстрый износ тканевой основы и корда, что чревато полным обрывом.

Инструкция по замене

Готовим инструментарий

Чтобы заменить ремень ГРМ, понадобится:

  • ключ-звездочка;
  • набор гаечных ключей;
  • отвертки;
  • набор головок;
  • динамометрический ключ.

Этапы

Для выполнения работ по замене вам понадобится помощник:

Для начала поддомкратьте переднее правое колесо и снимите его.  После этого демонтируйте защиту мотора и немного приподнимите его, подставив опору.
Ключом-звездочкой открутите саморезы, при помощи которых крепится подкрылок, демонтируйте его. При помощи отвертки выкрутите саморезы пыльника, за которым скрывается диск коленчатого шкива.
На корпусе воздушного фильтра открутите винты. Когда это сделано, подденьте и уберите в сторону хомут, после чего демонтируйте воздушный патрубок. Демонтируйте крышку фильтра.
При помощи ключа-головки открутите винты, которые крепят бачок с антифризом, снимите его. Также нужно будет демонтировать бачок, в котором находится жидкости ГУР.
Используя ключ-головку, открутите гайки опоры мотора, а также винты, которые крепят его к кузову. Опору мотора можно демонтировать. После этого выкрутите винты крепления насоса антифриза. Затем открутите винты крепления генератора и демонтируйте устройство либо поверните его немного в сторону.
Теперь вам нужно выкрутить девять винтов, которые крепят крышку ремешка. Защитный кожух можно снять. Затем, когда опора мотора демонтирована, выкрутите винты ее крепления, а кронштейн уберите в сторону.
Далее, снимите и отведите в сторону высоковольтные кабеля свечей зажигания. Открутите пластиковые направляющие воздушного фильтра. Также открутите винты, которые крепят крышку клапанов. Свечку зажигания первого цилиндра необходимо демонтировать, а на ее место вставить пластиковую трубку (длиной не менее 25 см). Теперь необходимо провернуть диск коленчатого шкива по часовой стрелке, при этом смотрите за движением трубки. Поршень цилиндра, на котором установлена трубка, необходимо выставить в положение верхней мертвой точки.
Затем следует выкрутить винт-заглушку, который находится в районе сливного отверстия моторной жидкости. На его место следует вставить винт длиной 4.5 см. При этом следует проворачивать коленчатый шкив, а сам винт нужно крутить до того момента, как о него не ударится коленвал. Распределительные шкивы необходимо зафиксировать металлическими пластинами.
Теперь посадите помощника за руль и включите первую скорость, при этом нога помощника должна быть на педали газа. Когда будет так, винт диска коленчатого шкива следует выкрутить. Сделав это, диск можно демонтировать, после чего снимите нижний защитный кожух ремня ГРМ. Затем открученный винт коленчатого шкива нужно опять закрутить и провернуть шкив по часовой стрелке, пока он не упрется в фиксирующий винт (включите нейтральную скорость).
На звездочках распределительных шкивов и ремешке механизма, а также ремешке и звездочке коленчатого шкива необходимо сделать метки.
Выкрутите винт крепления ролика и демонтируйте его. Метки со старого ремешка следует перенести на новый.
Далее, необходимо произвести монтаж нового элемента

Обратите отдельное внимание на все метки: они должны быт совмещены не только на ремешке, но и на шестеренках шкивов. Отожмите ролик и натяните ремешок на зубья.
Теперь необходимо установить на место нижнюю часть защитного кожуха

Монтируйте шкив, после чего заверните винт. При этом будьте осторожны, поскольку есть вероятность погнуть фиксирующий винт, поэтому слишком больших усилий не прикладывайте.
Далее, вам необходимо будет включить первую скорость. Сделав это, открутите фиксирующий винт, а затем демонтируйте пластинку, которая также выполняла функцию фиксатора. Когда это сделано, можно до конца закрутить винт коленчатого шкива. Здесь вам потребуется динамометрический ключ, чтобы правильно рассчитать момент. Момент закручивания должен составлять 45 Нм, после чего винт нужно еще раз докрутить на 90 градусов.
Сделайте несколько оборотов коленчатого шкива и опять выставьте поршень в самую верхнюю точку. На этом, в принципе, все основные работы завершены. Все действия по сборке узлов осуществляйте в обратном порядке.

Как видите, дело по замене ремня ГРМ на Ford Fusion достаточно трудоемкое. Необходимо выполнить множество процедур, прежде чем добраться до заменяемой детали. Поэтому сразу же определитесь — по силам ли вам это? Сможете ли вы все выполнить самостоятельно? Или, возможно, есть смысл обратиться за помощью к профессионалам?

Особенности замены ремня ГРМ

Вооружившись необходимым инструментом можно приступать к замене ремня ГРМ. На Ford Fusion делается это следующим образом:

  1. Снимаем ремни кондиционера, генератора и других устройств.
  2. Снимаем генератор и расширительный бачок. Его можно просто отодвинуть в сторону, оставив на своих креплениях.
  3. Под двигатель подставляет надежную и крепкую опору.
  4. Демонтируем опору подвески с передней оси Форд Фюьжн. Для этого нужно выкрутить болты и гайки крепления мотора к брызговику.
  5. Откручиваем болты крепления шкива водяного насоса и снимаем его.
  6. Демонтируем кронштейн опоры подвески. Для этого нужно выкрутить 3 болта.
  7. Снимаем защитную крышку ремня ГРМ, которая крепится на нескольких болтах. После этого ставим нейтральную передачу и выворачиваем коленчатый вал до необходимого уровня.
  8. Демонтируем заглушку блока цилиндра Ford Fusion и устанавливаем устройство фиксации, одновременно прокручивая коленчатый вал за его болт крепления до момента контакта со стержнем.
  9. Фиксируем распределительный вал, предотвращая его проворачивание. Для этого применяются специальные устройства, которые нужно поставить в пазы. Линейная метка должна совпадать с верхней частью детали со стороны распределительного вала, а точечная – впускного.
  10. Дергаем ручник, чтобы закрепить коленчатый вал двигателя и не давать его прокручиваться.
  11. Выкручиваем крепления шкива к носку коленчатого вала и демонтируем шкив. Болт крепления можно заменить.
  12. Выкручиваем болты крепления защитной крышки и демонтируем ремень. Для этого нужно ослабить его натяжение, переместив ведущую ветвь в сторону до упора. Натяжной ролик вернется в свое первоначальное положение, в котором его нужно закрепить стержнями из металла.

Теперь происходит непосредственная замена ремня. Будьте крайне осторожны, и не позволяйте коленчатому валу Ford Fusion прокручиваться, когда на нем нет ремня. Если он все же провернется, то это может стать причиной поломки клапанов.

В общем, обслуживание автомобиля и замена ремня ГРМ, в том числе, является неотъемлемой частью эксплуатации FordFusion. Выполнив ряд недорогих, но необходимых операций, вы сможете значительно продлить срок службы своей машины и сэкономить деньги.

http://avtogrm.ru/zamena-remnya-grm-ford-fyuzhn-1-6.htmlhttp://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-remnya-grm/zamena-remnya-grm-ford-fyuzhn.htmlhttp://ustroistvo-avtomobilya.ru/zamena-remnya-grm/zamena-remnya-grm-na-ford-fiesta-fusion/http://fordprof.ru/drugie/zamena-remnya-grm-na-ford-fusion.html

Как выбрать ремень ГРМ?

На сегодняшний день в продаже можно встретить две разновидности пояса для ГРМ:

  1. Цепной натяжитель. Такие детали очень устойчивы и не требует замены на протяжении долгого времени. Однако ремень работает шумно. Стоимость детали до 500 руб;
  2. Резиновый работает практически без шума, при этом устойчив к резким перепадам температуры. Лучше всего приобретать детали от фирмы Gates — усиленные ремни из нетрила. Срок эксплуатации агрегата — до 120 тыс км пробега. Стоимость — 1500 руб.

Деталь следует закупать согласно характеристикам, указанным в технической документации на автомобиль Форд Фиеста. Новый ремень газораспределительного механизма должен соответствовать размеру предшествующего, так как не плотно прилегающая деталь способна вывести двигатель из строя.

Чем опасен разрыв или растяжение

Если ремень обрывается на ходу, то распредвал останавливается, в то время как коленчатый вал продолжает вращаться. Впускные и выпускные клапаны остаются на своих местах, но поршни продолжают двигаться. Итогом становится повреждение или полное разрушение клапанов, разрушение направляющих втулок и даже деформирование поршней. Однако, это только «первая волна». В худших ситуациях последовательно страдают распределительный вал и головки цилиндров.

Итог – дорогостоящий капитальный ремонт двигателя Ford Fiesta и покупка распределительного вала. Намного дешевле своевременно менять ремень ГРМ, чем рисковать такими деньгами. Учитывая дешевизну и доступность этой детали, не стоит забывать проверять ремешок.

Процедура замены

Замена ремня ГРМ Форд Фиеста своими руками – вполне посильная задача, с которой вы сможете справиться в гараже без помощи специалистов. Сложность заключается в том, что прежде чем добраться до ремня, придется демонтировать некоторые другие узлы авто, которые мешают доступу. На все работы вы потратите несколько часов времени. Предварительно подготовьте новый ремешок ГРМ, а также набор ключей и накидных головок, несколько отверток.

Поставьте автомобиль на подъемник или на домкраты, а затем снимите передние колеса. После этого можно приступать. Для этого сделайте следующее:

В районе днища под мотором демонтируйте защитный щиток, закрывающий ременные передачи снизу. До этого снимите крепёж шланга, который можно просто отрезать.
Снимите с мотора воздушный фильтр, чтобы исключить попадание в систему пыли и мусора. Патрубок обязательно прикройте чистой ветошью.
Открутите болты, которые закрепляют емкость с охлаждающей жидкостью. Отодвиньте емкость в сторону.
Под шкив гидроусилителя руля поставьте отвертку или тонкую монтировку. Прокручивая ступицу колеса, ремень привода гидроусилителя легко снимается с валов

Соблюдайте осторожность и не повредите ремень острыми предметами.
Для демонтажа второго ремня необходимо открутить 4 болта на шкиве насоса подачи воды. После ослабления можно снять и этот ремень.
Демонтируйте шкив насоса и открутите крышку, которая закрывает доступ к ремню ГРМ

Под крышкой вы увидите распределительные валы.
Используя ключ на 15, демонтируйте кронштейн крепления мотора.
Далее следует провести демонтаж правой фары и электрогенератора. Используйте ключ на 15 и на 6. Последние два болта на 13 удерживают опору, которая закрывает доступ к ремешку.
Отключите датчик распределительного вала. Необходимо нажать на П-образный фиксатор.

Уберите высоковольтные провода с распределителя зажигания.
Выкрутите болты на клапанной крышке. Их будет 12 штук. Не потеряйте их. Для демонтажа крышки приложите усилия, деталь дополнительно удерживается полимерной прокладкой. Замените ее при необходимости.
Демонтируйте стартер, он крепится на болтах под ключ 13.
Выкрутите технологическую заглушку для работников сервисов. Она находится правее и выше отверстия для слива масла.
Зафиксируйте распредвал стальной пластиной и вставьте чеку, которая будет удерживать шкив.
Открутите болт, удерживающий нижний шкив.
Демонтируйте нижнюю часть кожуха ремня ГРМ.
Сведите усы на ролике, сожмите пружину усилием пальцев, а затем снимите ослабевший ремень.
Поставьте новый ремень и соберите все в обратном порядке.

Самое важное, чтобы метки на коленчатом вале совпадали с установочными на корпусе распределителя. Если вы неправильно установите метки и запустите мотор, то нарушатся фазы газораспределения

Последствия этого были описаны ранее.

После установки обязательно проверьте натяжку. Это выполняется без какого-либо специального инструмента. Необходимо взять ремешок в самой длинной его части между валами, а затем попытаться повернуть. Он должен повернуться на 70-90 градусов. Если вы без особых усилий повернули его больше, чем на 100 градусов, необходимо усилить натяжку при помощи регулировочного ролика. Также правильно натянутый ремень ГРМ должен отклоняться от своей оси максимум на 10 миллиметров.

Финальный этап работ – это проверка работы двигателя. Посторонние шумы должны исчезнуть, как и трудности с запуском мотора. Обязательно пометьте пробег, когда вы завершили замену. После этого отсчитывайте 50-60 тысяч километров.

Установка ремня ГРМ на FORD Fiesta, Fusion

Примечание: НЕ УСТАНАВЛИВАЙТЕ ремень, бывший в эксплуатации. При установке ремня двигатель должен быть НЕПРОГРЕТЫМ.

  1. Установите:
    • Ролик натяжителя.
    • Болт ролика натяжителя (9). Затяните болт от руки.
  2. Наденьте, не натягивая, ремень привода ГРМ на звездочки и шкивы.

Примечание: убедитесь, что стрелка на ремне направлена по направлению вращения.

Установите кронштейн правой опоры двигателя.
Затяните болты крепления кронштейна правой опоры к двигателю. Момент затяжки: 60 Нм.
Установите правую опору двигателя.
Затяните болты и гайки правой опоры двигателя. Момент затяжки: 48 Нм.

Примечание: устанавливайте только новые гайки опоры двигателя.

Установите бачок ГУР.
Вставьте установочное приспособление шкива THВД «12». Специнструмент №303-732 (21-260).

Примечание: если в заднем кронштейне нет отверстия, убедитесь, что отверстия в звездочке и блоке цилиндров совмещены «13».

Снимите установочное приспособление шкива THВД (12).
Установите фиксатор звездочки распределительного вала (7).

Примечание: убедитесь, что шпонка звездочки коленчатого вала находится в положении «11 часов».

Установите:

  • Ротор датчика (11).
  • Болт звездочки коленчатого вала (3). Затяните болт от руки.

Вставьте установочное приспособление коленчатого вала (8).
Наденьте ремень привода ГРМ.
Поворачивайте ролик натяжителя против часовой стрелки до тех пор, пока указатель не будет совместен с проемом (14). Используйте ключ-шестигранник.
Затяните болт натяжителя моментом 30 Нм (9).
Снимите:

  • Установочное приспособление коленчатого вала (8).
  • Фиксатор звездочки распределительного вала (7).

Установите направляющую ремня привода ГРМ (10).
Медленно проверните коленчатый вал на десять оборотов по часовой стрелке.
Вставьте установочное приспособление коленчатого вала (8).
Убедитесь, что фиксатор звездочки распределительного вала можно установить (7).
Если фиксатор установить не удается: Повторите прцедуру установки.
Снимите установочное приспособление коленчатого вала (8).
Убедитесь, что установочное приспособление шкива ТНВД может быть установлено (12).

Примечание: если в заднем кронштейне нет отверстия, убедитесь, что отверстия в звездочке и блоке цилиндров совмещены (13).

Если нет: Повторите процедуру установки.
Снимите:

  • Фиксатор звездочки распределительного вала (7).
  • Установочное приспособление ТНВД (12).
  • Болт шкива коленчатого вала (3).

Установите:

  • Нижнюю крышку ремня привода ГРМ (5).
  • Фиксатор маховика (2).
  • Шкив коленчатого вала (4).
  • Болт шкива коленчатого вала (3). Используйте новый болт. Момент затяжки: 30 Нм + 180°

Снимите фиксатор маховика (2):
Установите детали в порядке, обратном снятию.
Заправьте и прокачайте систему охлаждения.

Функции и конструкция элемента

Прежде чем говорить о ремне, сделаем небольшой экскурс в то, что собой представляет газораспределительный механизм. Это один из самых сложных узлов в автомобиле, поэтому его поломка может доставить множество проблем. Агрегат необходим для обеспечения своевременного наполнения цилиндров топливовоздушной смесью и удаления отработанных газов.

ГРМ отвечает за открытие и закрытие клапанов строго в установленный момент. Благодаря этому, двигатель исправно работает и не возникает никаких конфликтов даже на самых высоких оборотах. Чтобы распределительный вал получил энергию и крутился, ее необходимо передать от коленвала. Оба вала напоминают шестерни, на которых установлен специальный ремень. Именно его и называют ремешком ГРМ. Таким образом, главная задача этого компонента – синхронизация работы коленчатого и распределительного валов.

Как проверить ремень ГРМ самостоятельно

Чтобы проверить ремень ГРМ, достаточно снять защитный пластиковый кожух и оценить состояние детали визуально. Ремень следует осматривать полностью, с поворотом коленвала. Для этого нужно включить пятую передачу и провернуть подвешенное колесо. Поверхность ремня не должна иметь складок, трещин и отслоений резины от тканевой основы. Торцевые части также должны быть гладкими, без расслоений. Обратная сторона не должна иметь следов подгорания и обнаженных нитей корда

Обратите внимание на следы моторного масла – нередки случаи, когда сальники коленвала и распредвала начинают подтекать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
