Рулевая рейка фольксваген пассат б3: ремонт или замена

Признаки поломки механизма

О поломках в системе рулевого управления сигнализируют 7 моментов:

  1. Появился люфт руля. Свободный ход может появиться из-за износа наконечников, рейки, подшипников, поломки крестовины вала или системы ГУР.
  2. Ощущается биение руля движущегося авто. Возникает при поломке шаровых опор, износе наконечников или разбалансировке колес. Если биение ощущается на рытвинах и ямах, то проблема может быть в колонке (произошло разрушение подшипника, крестовины или втулки).
  3. Автомобиль уводит в сторону при движении по ровному асфальту (отпустили руль – повело в сторону). Лечится проведением сход-развала колес.
  4. Для поворота руля нужно приложить большее усилие. Необходима проверка ГУР, вероятен разрыв шланга или другого компонента системы.
  5. Слышен стук в передней части автомобиля. Сигнализирует о поломке рулевых наконечников, опорных подшипников, неисправностях элементов подвески (сайлентблоков, стоек амортизатора).
  6. Появился шум при повороте руля. Чаще всего вызван недостаточным объемом масла в системе гидроусилителя.
  7. При повороте ощущаются рывки руля. Связаны с неисправностями гидроусилителя или заклиниванием рейки. Необходима замена масла либо приводного ремня насоса, а в случае подклинивания – перебор рейки.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

  1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
  2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
  3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
  4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

  • свободный ход подшипников, их выработка;
  • стачивание зубьев на рейке или валу;
  • пропускание манжет, сальников;
  • деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
  • изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

  1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
  2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
  3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

Пошаговая инструкция по ремонту рейки

Успех зависит от правильного выбора ремкомплекта.

СОВЕТ! Рекомендуется брать комплект от Bossca (каталожный номер – 01215). В нем есть все необходимое.

Работа с пыльником

Особых сложностей замена детали не представляет. Для работ потребуются инструменты, которые имеются в арсенале любого автомобилиста, и расходные материалы.
Стандартная «аптечка» для лечения» пыльников выглядит так:

  • гаечные ключи;
  • отвертки;
  • новые пыльники и хомуты;
  • смазка.

Алгоритм замены пыльника:

  1. Подъем машины на эстакаду.
  2. Демонтаж защиты картера (если она установлена).
  3. Установка домкрата под «передок».
  4. Снятие переднего колеса.
  5. Отсоединение элементов, которые препятствуют доступу к пыльникам рейки.
  6. Откручивание тяг.
  7. Снятие хомутов.
  8. Вытягивание пыльника.

КСТАТИ! Вынуть деталь проще всего пассатижами, поворачивая кожух из стороны в сторону.

  • Осмотр рейки.
  • Нанесение солидола или другой смазки.
  • Установка новой детали.
  • Замена пыльников

Смазка рейки без ГУР

Старый добрый солидол – не единственный материал для смазки деталей автомобиля. Есть еще Литол, Циатим, Фиол или другие более современные смазочные материалы. А для холодных регионов подойдет Северол со специальными присадками для крепкий северных морозов. Зубчатая пара протирается специальным составом AOF.

Смазочные материалы следует наносить, не скупясь: так усилие для поворота руля будет мягче. Срабатывает пословица: «Кашу маслом не испортишь».

Демонтаж рулевой рейки

Как демонтировать рейку Volkswagen b3, можно узнать из видео.

Основные шаги:

  1. Демонтаж верхнего конца стойки опоры.
  2. Снятие фиксатора кронштейна двигателя к задней левой опоре.
  3. Снятие левого колеса.
  4. Освобождение рейки от подрамников (для этого нужно открутить фиксаторы).
  5. Снятие защиты, которая скрывает кардан рулевого вала.
  6. Отсоединение всех шлангов и трубок, выведеных на бак.
  7. И, собственно, снятие самой рейки, с которой потом можно работать, – собирать, разбирать, регулировать, менять детали или просто отправит в утиль и установить в машину новую.

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. По стандартам производителя его величина не должна превышать 10 градусов. Если больше, то предстоит настройка с помощью специального винта.

Нужно соблюдать правила:

  • Нежность: подтяжка проводится плавно, медленно, без рывков.
  • Угол: колеса автомобиля выставляются по углу 90 градусов.
  • Работа в команде: регулировка будет проще в паре. Один настраивает регулировочный болт, второй вращает рулевое колесо, чтобы избежать его клина.
  • Тестирование: испытания обязательны по окончании любой настройки.

Признаки неисправности рулевой рейки

Водитель должен обращать внимание на работу данного узла, и при первых признаках его поломки провести диагностику и ремонт или регулировку рулевой рейки фольксваген. На что обращать внимание:

На что обращать внимание:

  • Стук и вибрация руля – при проезде по неровной поверхности водитель чувствует удары в рулевое колесо. Это признак износа опорных втулок валов и зубцов зубчатой пары.
  • Люфт – возникает при износе штока распределителя или зубьев червячной пары.
  • Тугое вращение, шум и скрежет при повороте руля – признаки коррозии рейки или ее механического повреждения.
  • Вытекание масла из бачка – говорит об износе пыльников – защитных резиновых прокладок. Без защиты от пыли, воды и трения шарнирные соединения изнашиваются, и ремонт рулевой рейки фольксваген т4 обходится значительно дороже.
  • Потемнение жидкости, наличие мусора в бачке гидроусилителя.

Признаки поломки механизма

О поломках в системе рулевого управления сигнализируют 7 моментов:

  1. Появился люфт руля. Свободный ход может появиться из-за износа наконечников, рейки, подшипников, поломки крестовины вала или системы ГУР.
  2. Ощущается биение руля движущегося авто. Возникает при поломке шаровых опор, износе наконечников или разбалансировке колес. Если биение ощущается на рытвинах и ямах, то проблема может быть в колонке (произошло разрушение подшипника, крестовины или втулки).
  3. Автомобиль уводит в сторону при движении по ровному асфальту (отпустили руль – повело в сторону). Лечится проведением сход-развала колес.
  4. Для поворота руля нужно приложить большее усилие. Необходима проверка ГУР, вероятен разрыв шланга или другого компонента системы.
  5. Слышен стук в передней части автомобиля. Сигнализирует о поломке рулевых наконечников, опорных подшипников, неисправностях элементов подвески (сайлентблоков, стоек амортизатора).
  6. Появился шум при повороте руля. Чаще всего вызван недостаточным объемом масла в системе гидроусилителя.
  7. При повороте ощущаются рывки руля. Связаны с неисправностями гидроусилителя или заклиниванием рейки. Необходима замена масла либо приводного ремня насоса, а в случае подклинивания – перебор рейки.

В руководстве по эксплуатации автомобиля «Фольксваген Пассат Б3» отмечено, что рулевой механизм с ГУР ремонту не подлежит и должен заменяться целиком.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

  • сальники;
  • тефлоновые и резиновые кольца;
  • втулки и подшипники;
  • заглушки;
  • гайки.

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

  • Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
  • Снять защиту двигателя (при наличии).
  • Поддомкратить перед машины и снять колесо.
  • Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
  • Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
  • Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
  • Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
  • Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
  • Прикрутить в обратном порядке снятые узлы.

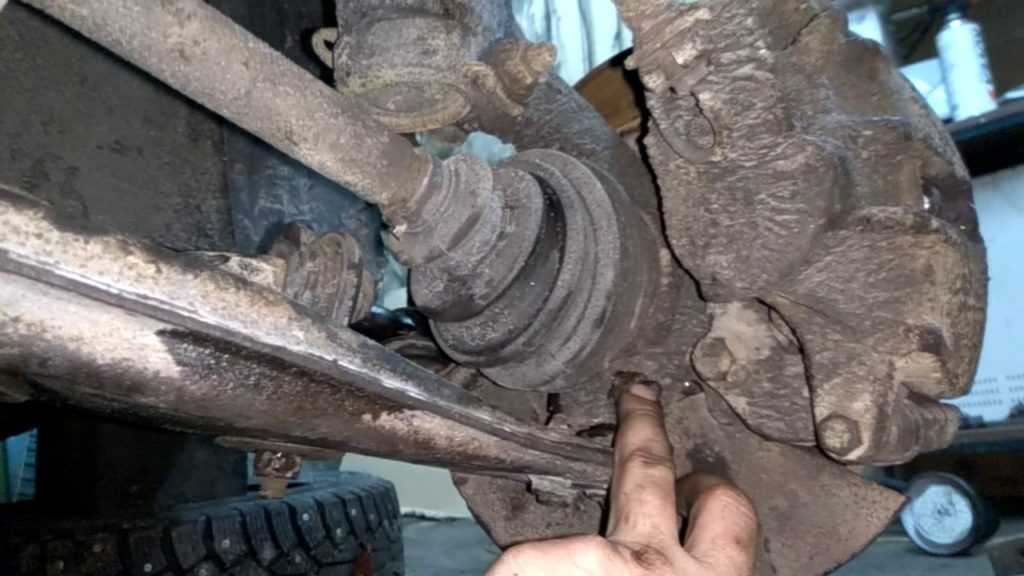

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

  • колеса машины должны быть выставлены параллельно кузову машины;
  • слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
  • также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
  • для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
  • после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Замена рулевой рейки автомобиля своими руками

Механизм рулевой рейки достаточно надежен и обычно способен исправно работать до 200000 километров пробега до появления первых признаков неисправности. В большинстве случаев требуется замена рулевой рейки, так как ремонт почти равен стоимости агрегата.

Для управления передних колес современных автомобилей используется рулевой механизм, главной частью которого является рулевая рейка. Различается три вида реек:

  • механическая;
  • электрическая;
  • гидравлическая.

Механизм работы рулевой рейки

Принцип работы одинаков для всех видов рулевых реек.

Поступательное вращение руля через рулевой вал передается на исполнительный шестеренчатый механизм, который обеспечивает передвижение реечного вала, имеющего специальные пазы для зацепления с ведущей шестерней. Для облегчения усилий в гидравлических рейках используется гидравлический усилитель руля, а в электрических небольшой электромотор.

Основные неисправности рулевой рейки

Определить признаки неисправности рулевой рейки достаточно легко. Внезапный отказ агрегата случается крайне редко. Если при вращении колес стучит рулевая рейка и временами слышен металлический хруст, это верный признак появившихся проблем. Течь масла в гидравлической рейке также является поводом для ремонта или замены.

Инструкция по замене рулевой рейки

Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

  • съемник для снятия рулевых наконечников;
  • шестигранник №17;
  • жидкость для смазки wd-40;
  • литол;
  • слесарный набор ключей и головок;
  • молоток;
  • зубило;
  • ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

  1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
  2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
  3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
  4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
  5. Для удобного доступа к рейке демонтируется абсорбер.
  6. Откручиваются и удаляются гайки крепления рулевой рейки.
  7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
  8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Проверка работоспособности

Для тех, кто не знает, как проверить рулевую рейку, установленную на автомобиль, посоветуем обратить внимание на следующие моменты:

  • при вращении руля должны отсутствовать посторонние звуки, скрежет или стук;
  • отсутствовать чрезмерное прилагаемое усилие во время движения;
  • руль должен быстро возвращаться в исходное положение при выходе автомобиля из виража.

Резюме

Безопасное управление автомобилем напрямую связано с техническим состоянием рулевой рейки. Своевременная диагностика и устранение неисправности в рулевом агрегате позволит избежать крупных неприятностей во время поездки.

Что выбрать: ремонт или замену

Если отремонтировать рейку, но опыта мало, то лучше всего отдать автомобиль специалистам СТО. В ином случае, можно воспользоваться инструкциями из сети интернет и устранить мелкие поломки своими руками. Что касается замены, то тут все просто:

1. Заменить пыльник можно загнав Фольксваген на смотровую яму.

2. Если проблемы с ГУРом, есть утечки жидкости, то система опустошается, а трубки надо заменять на новые.

3. Если растянут рулевой ремень, значит надо его отрегулировать или подтянуть. Если он совсем в плохом состоянии, тогда его заменяют.

4. Дополнительно осматривают шкив гидронасоса и крестовину вала.

5. Рулевые тяги быстро изнашиваются, если слышится постоянный стук, то необходимо заменить наконечники.

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

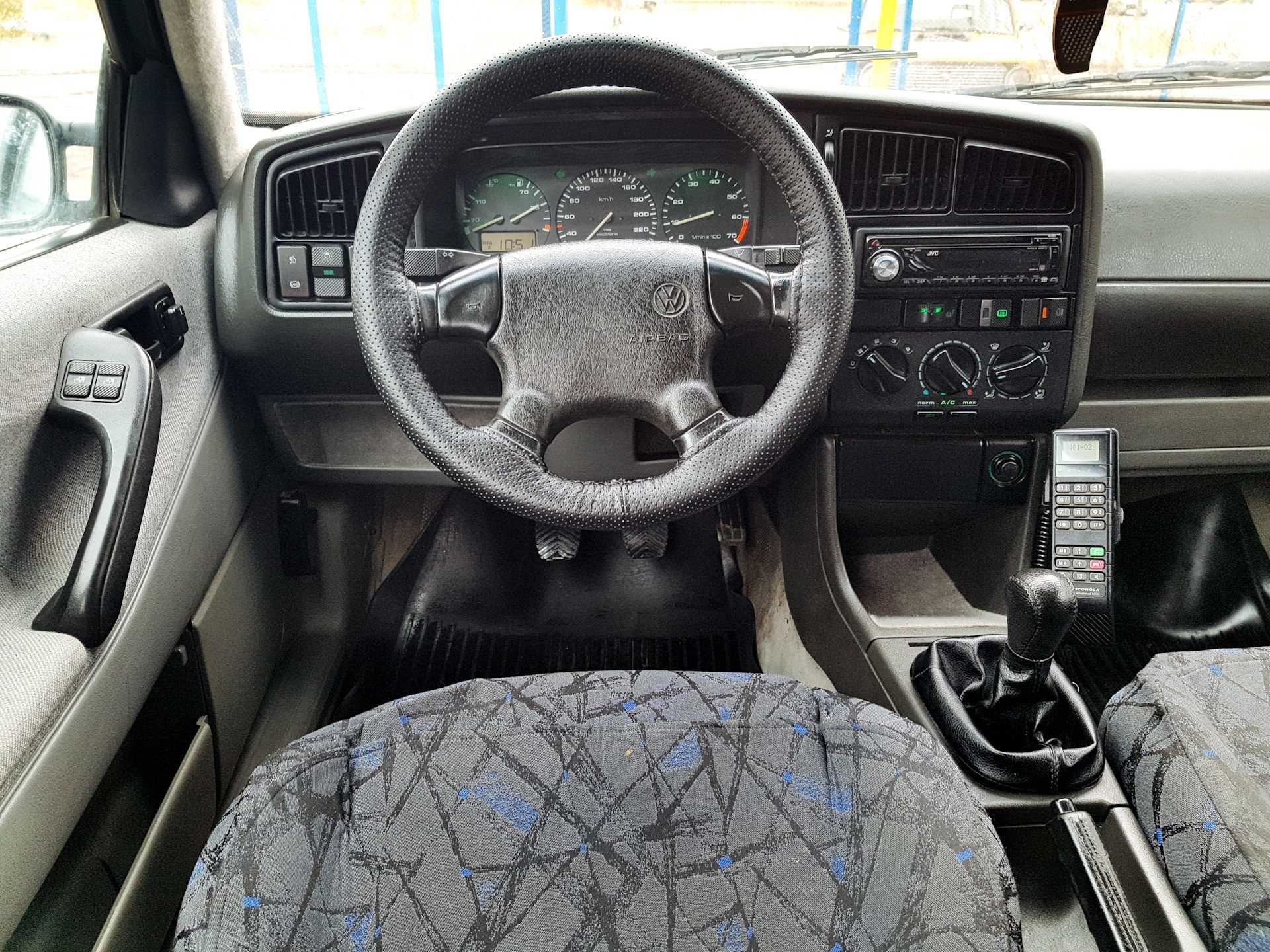

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Из чего состоит рулевая рейка Volkswagen: особенности конструкции

Рулевая рейка- механизм, передающий колесам направление движения поворотом руля, состоит из трех основных частей:

  • зубчатый вал
  • втулка опорная
  • золотниковый механизм.

При эксплуатации автомобиля некоторые элементы данного механизма изнашиваются в первую очередь, это могут быть:

  • Гидробарьерные кольца
  • Сальники (резиновые уплотнители)
  • Опорные втулки

Эти детали входят в ремкомплект рулевой рейки фольксваген.

Хотя внешний вид деталей механизмов с гидроусилителем руля и без него, а также различных моделей фольксваген отличается, их назначение и последовательность будут одинаковы как при ремонте рулевой рейки фольксваген пассат, так и при ремонте рулевой рейки фольксваген гольф, то есть производится замена поврежденных элементов.

Что входит в ремкомплект рулевой рейки? + Заметки по ремонту и диагностике »

О том наборе, что входит в ремкомплект рулевой рейки (вернее – что должно в него входить), необходимо знать, когда наступает уже время заняться ходовой. Эти знания весьма пригодятся, и чтобы не попасть впросак и не бегать еще раз на авторынок или магазин запчастей, тем более, если он находится достаточно далеко от гаража, а ваша машина стоит в полу разобранном состоянии. А так – сама по себе процедура проведения работ не представляет особых трудностей в исполнении. Вполне можно справиться, предварительно тщательно подготовившись ко всему. Что входит в ремкомплект рулевой рейки

, и почему ее исправное функционирование так важно для нормальной и комфортной езды по дорогам? Это устройство непосредственно влияет на руль и на колеса, преобразуя за счет определенных механических воздействий усилия водителя. Необходимость в ее правильном функционировании возникает и при поворотах и при удерживании дороги автомобилем

Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам. Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления.

Причины, по которым придется покупать ремкомплект

Как все детали, данная рейка подлежит износу и иногда ломается. В основном в этом можно винить отечественные дороги, на которых встряска и пыль – главные враги реек – практически обеспечены. Рекомендовано также почаще осматривать пыльники на рейках, потому как даже небольшая прореха может привести уже к изнашиванию уплотнителей, и тогда ремонт вам точно обеспечен.

Кстати, еще многое может зависеть и от стиля езды хозяина агрегата. Или, к примеру, если он по незнанию ставит (особенно зимою) надолго авто с вывороченными вбок колесами, или если забывает о потребности вовремя менять жидкость в гидравлике.

Признаки неисправностей в рулевых рейках

  • При езде по довольно ровной дороге проявляется стук, исходящий из района данного узла;
  • Подтекание смазки гидросистемы;
  • Проявляются постукивания в районе рулевого штурвала;
  • На заведенном агрегате – шумы насоса;
  • Руль туго вращается или появился нештатный люфт.

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

В некоторых комплектациях «Пассата Б3» помимо перечисленных механических элементов реализованы усилитель руля (гидравлический – ГУР), амортизатор рулевого управления (демпфер).

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Устройство рулевой рейки на Passat B3

Рулевая рейка – достаточно простой механизм, передающий усилия с рулевого колеса на тяги. С помощью рейки осуществляется синхронный поворот колес. Принцип работы тоже несложен, и при наличии знаний и навыков можно осуществить диагностику, отрегулировать и отремонтировать неполадки своими руками. Помогут инструкции, схемы, видео в интернете и советы бывалых.

Основные составляющие

Рулевой механизм Volkswagen Passat B3 включает в себя:

1. Привод. Его компоненты – тяги, ремень с размерами, различными для дизельной и бензиновой версий.

2. Гидроусилитель руля (ГУР) включает в себя:

насос;
распределитель;
силовой цилиндр;
емкость для масла (для АКП);
охладитель жидкости гидроусилителя – трубка, проложенная под «передком» автомобиля.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

  1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
  2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
  3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
  4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

  • свободный ход подшипников, их выработка;
  • стачивание зубьев на рейке или валу;
  • пропускание манжет, сальников;
  • деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
  • изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

  1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
  2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
  3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

Выбор рулевой рейки для «Пассата B3» с ГУР: цены и производители

Рулевая рейка. Источник фото: https://www.avto102.ru/?utm_source=yandex&utm_medium=cpc&utm_campaign=VW_RSJ&utm_content=8726785711&utm_term=рулевая%20рейка%20фольксваген&yclid=2186395073350766828

Новая деталь от европейского производителя стоит около 22 000 (General Ricambi, Италия), цена рулевой рейки Passat B3 с ГУР белорусского производства (Fenox) – от 15 000 рублей. Дешевле можно купить китайские аналоги:

  • Dominant – 14 тыс. рублей;
  • Stellox – 10,5 тыс. руб.

По отзывам владельцев, на «Фольксваген Пассат Б3» подходят рулевые рейки автомобиля Chery Amulet. Цена узла в сборе составляет около 7000 рублей. Потребуется перестановка правой тяги, так как на Черри она короче.

Новая рейка может потребовать замены кардана. В старых моделях автомобиля число зубьев передачи – 38, новые детали с крупными шлицами, 22 зубьями. Этот момент лучше уточнить заранее.

Основные элементы узла

Механизм руля Volkswagen представлен в виде шестерни рейки с передаточным числом. Рассмотрим все компоненты:

1. Привод состоит из рулевых тяг и ремня.

2. Гидроусилитель отвечает за работу насоса, распределителя и силового цилиндра. Все три механизма представляют один узел. Насос приводится в движение коленвалом через ремень и имеет лопасти. Если мотор работает в холостую, то он выдаст давление в 82 кг/см2

3. ГУР оснащен емкостью на 0,9 литра, в нее наливается масло для коробок автомат.

4. Для дизельных авто еще предусмотрен охладитель масла, он представлен в виде трубки, проведенной под передком авто.

Устройство рулевого управления Пассата Б5

Прежде чем начинать ремонт рулевой рейки Фольксвагена Пассат Б5, необходимо ознакомиться с устройством рулевого управления. Зная, где расположена та или иная деталь, автовладелец лучше ориентируется при выполнении ремонтных работ. Без представления об устройстве механизмов автомобиля начинать ремонт элементов нельзя.

Основные компоненты

Среди важных элементов рулевого управления авто выделяют: рулевое колесо, колонку руля, а также механизм управления.

Руль установлен на рулевую колонку. Его кручение передается на рейку, которая соединена шаровыми шарнирами с тягой.

Рейка состоит:

  • из тяги с наконечниками, обеспечивающими движение и поворот колеса на заданный угол;
  • шестерней и зубчатой планки, с помощью которых импульс передается на рулевую тягу;
  • картера;
  • пружин;
  • подшипников;
  • ограничителей.

В автомобилях марки Volkswagen Passat B5 установлена деталь с гидравлическим усилителем (ГУР) и воздушная подушка безопасности.

 Диагностика: признаки и причины поломки

Владельцы Пассата Б5 пишут о таких распространенных проблемах работы механизма:

  • Глухой стук при езде по неровной поверхности.
  • Затрудненное кручение и свист при повороте рулевого колеса.
  • Утечка жидкости из гидроусилителя и течь под капотом.
  • Вибрации на дорожных неровностях.

При возникновении одного или нескольких перечисленных нарушений работы автовладельцу лучше посетить диагностический центр для выявления истинной причины появления поломки.

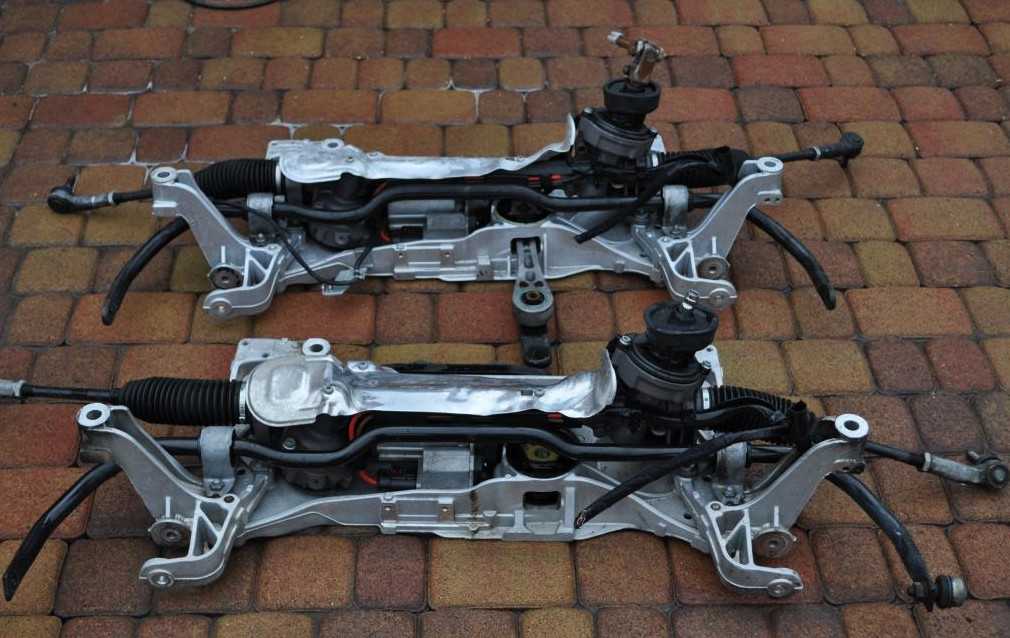

Рулевая рейка VW Passat B5. Источник фото: https://spolshy.com.ua/product/7207078878/

Наиболее распространенной является эксплуатация автомобиля в суровых условиях – на неровной дороге: происходит разбалтывание механизма крепления подшипников и износ прокладок и сальников. Влияние может оказать и неисправность гидроусилителя вследствие долгого удержания руля в крайнем положении.

Диагностируют нарушение работы во время полной разборки детали и тщательного осмотра. После разбора причины бросаются в глаза: на рейке могут быть видны трещины или коррозия. При осмотре также видно, что гайку или стяжной болт нужно подтягивать.

Как подтянуть рулевую рейку Пассата Б5

Подтягивание этого механизма – не панацея, а временная мера. Неисправность – это повод заняться ее очисткой, заменой (полной или отдельных деталей), так как рано или поздно проблема вернется.

Обойтись без снятия всего механизма невозможно. Чтобы подтянуть вал, необходимо отсоединить и достать устройство из автомобиля. Подробный процесс описан далее.

Подтянуть элемент рулевого управления можно в несколько шагов:

  1. Снять рейку с автомобиля.
  2. Закрепить в тисках.
  3. Произвести регулировку вала рейки, закручивая гайку прижима штока.
  4. Снова поставить запчасть на автомобиль и проверить результат.

Если руль возвращается в прямое положение, устройство подтянуто достаточно. Стук должен исчезнуть, однако рассчитывать, что он больше не появится, не стоит.

Основные «болезни» рейки

Причины «болезней» рулевой во многом объясняются плохими дорогами. Российские трассы, в отличие от европейских, даже с большой натяжкой не назовешь идеальными. «Немец» Фольксваген, созданный для качественных дорог, начинал капризничать, хандрить и со временем заявлял о своих недомоганиях:

  • протеканием жидкости ГУР;
  • утяжелением руля, его неполным или затрудненным возвратом к исходной позиции;
  • появлением стуков при движении по неровностям.

Для определения точного диагноза потребуется визит в профессиональное СТО. Специалисты проведут автоматическую диагностику всего авто на специальном стенде. Хотя «бывалые» автомобилисты определяют многие неисправности на слух.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Рулевая рейка фольксваген пассат б3: ремонт или замена

Признаки поломки механизма

О поломках в системе рулевого управления сигнализируют 7 моментов:

  1. Появился люфт руля. Свободный ход может появиться из-за износа наконечников, рейки, подшипников, поломки крестовины вала или системы ГУР.
  2. Ощущается биение руля движущегося авто. Возникает при поломке шаровых опор, износе наконечников или разбалансировке колес. Если биение ощущается на рытвинах и ямах, то проблема может быть в колонке (произошло разрушение подшипника, крестовины или втулки).
  3. Автомобиль уводит в сторону при движении по ровному асфальту (отпустили руль – повело в сторону). Лечится проведением сход-развала колес.
  4. Для поворота руля нужно приложить большее усилие. Необходима проверка ГУР, вероятен разрыв шланга или другого компонента системы.
  5. Слышен стук в передней части автомобиля. Сигнализирует о поломке рулевых наконечников, опорных подшипников, неисправностях элементов подвески (сайлентблоков, стоек амортизатора).
  6. Появился шум при повороте руля. Чаще всего вызван недостаточным объемом масла в системе гидроусилителя.
  7. При повороте ощущаются рывки руля. Связаны с неисправностями гидроусилителя или заклиниванием рейки. Необходима замена масла либо приводного ремня насоса, а в случае подклинивания – перебор рейки.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

  1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
  2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
  3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
  4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

  • свободный ход подшипников, их выработка;
  • стачивание зубьев на рейке или валу;
  • пропускание манжет, сальников;
  • деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
  • изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

  1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
  2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
  3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

Пошаговая инструкция по ремонту рейки

Успех зависит от правильного выбора ремкомплекта.

СОВЕТ! Рекомендуется брать комплект от Bossca (каталожный номер – 01215). В нем есть все необходимое.

Работа с пыльником

Особых сложностей замена детали не представляет. Для работ потребуются инструменты, которые имеются в арсенале любого автомобилиста, и расходные материалы.
Стандартная «аптечка» для лечения» пыльников выглядит так:

  • гаечные ключи;
  • отвертки;
  • новые пыльники и хомуты;
  • смазка.

Алгоритм замены пыльника:

  1. Подъем машины на эстакаду.
  2. Демонтаж защиты картера (если она установлена).
  3. Установка домкрата под «передок».
  4. Снятие переднего колеса.
  5. Отсоединение элементов, которые препятствуют доступу к пыльникам рейки.
  6. Откручивание тяг.
  7. Снятие хомутов.
  8. Вытягивание пыльника.

КСТАТИ! Вынуть деталь проще всего пассатижами, поворачивая кожух из стороны в сторону.

  • Осмотр рейки.
  • Нанесение солидола или другой смазки.
  • Установка новой детали.
  • Замена пыльников

Смазка рейки без ГУР

Старый добрый солидол – не единственный материал для смазки деталей автомобиля. Есть еще Литол, Циатим, Фиол или другие более современные смазочные материалы. А для холодных регионов подойдет Северол со специальными присадками для крепкий северных морозов. Зубчатая пара протирается специальным составом AOF.

Смазочные материалы следует наносить, не скупясь: так усилие для поворота руля будет мягче. Срабатывает пословица: «Кашу маслом не испортишь».

Демонтаж рулевой рейки

Как демонтировать рейку Volkswagen b3, можно узнать из видео.

Основные шаги:

  1. Демонтаж верхнего конца стойки опоры.
  2. Снятие фиксатора кронштейна двигателя к задней левой опоре.
  3. Снятие левого колеса.
  4. Освобождение рейки от подрамников (для этого нужно открутить фиксаторы).
  5. Снятие защиты, которая скрывает кардан рулевого вала.
  6. Отсоединение всех шлангов и трубок, выведеных на бак.
  7. И, собственно, снятие самой рейки, с которой потом можно работать, – собирать, разбирать, регулировать, менять детали или просто отправит в утиль и установить в машину новую.

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. По стандартам производителя его величина не должна превышать 10 градусов. Если больше, то предстоит настройка с помощью специального винта.

Нужно соблюдать правила:

  • Нежность: подтяжка проводится плавно, медленно, без рывков.
  • Угол: колеса автомобиля выставляются по углу 90 градусов.
  • Работа в команде: регулировка будет проще в паре. Один настраивает регулировочный болт, второй вращает рулевое колесо, чтобы избежать его клина.
  • Тестирование: испытания обязательны по окончании любой настройки.

Признаки неисправности рулевой рейки

Водитель должен обращать внимание на работу данного узла, и при первых признаках его поломки провести диагностику и ремонт или регулировку рулевой рейки фольксваген. На что обращать внимание:

На что обращать внимание:

  • Стук и вибрация руля – при проезде по неровной поверхности водитель чувствует удары в рулевое колесо. Это признак износа опорных втулок валов и зубцов зубчатой пары.
  • Люфт – возникает при износе штока распределителя или зубьев червячной пары.
  • Тугое вращение, шум и скрежет при повороте руля – признаки коррозии рейки или ее механического повреждения.
  • Вытекание масла из бачка – говорит об износе пыльников – защитных резиновых прокладок. Без защиты от пыли, воды и трения шарнирные соединения изнашиваются, и ремонт рулевой рейки фольксваген т4 обходится значительно дороже.
  • Потемнение жидкости, наличие мусора в бачке гидроусилителя.

Признаки поломки механизма

О поломках в системе рулевого управления сигнализируют 7 моментов:

  1. Появился люфт руля. Свободный ход может появиться из-за износа наконечников, рейки, подшипников, поломки крестовины вала или системы ГУР.
  2. Ощущается биение руля движущегося авто. Возникает при поломке шаровых опор, износе наконечников или разбалансировке колес. Если биение ощущается на рытвинах и ямах, то проблема может быть в колонке (произошло разрушение подшипника, крестовины или втулки).
  3. Автомобиль уводит в сторону при движении по ровному асфальту (отпустили руль – повело в сторону). Лечится проведением сход-развала колес.
  4. Для поворота руля нужно приложить большее усилие. Необходима проверка ГУР, вероятен разрыв шланга или другого компонента системы.
  5. Слышен стук в передней части автомобиля. Сигнализирует о поломке рулевых наконечников, опорных подшипников, неисправностях элементов подвески (сайлентблоков, стоек амортизатора).
  6. Появился шум при повороте руля. Чаще всего вызван недостаточным объемом масла в системе гидроусилителя.
  7. При повороте ощущаются рывки руля. Связаны с неисправностями гидроусилителя или заклиниванием рейки. Необходима замена масла либо приводного ремня насоса, а в случае подклинивания – перебор рейки.

В руководстве по эксплуатации автомобиля «Фольксваген Пассат Б3» отмечено, что рулевой механизм с ГУР ремонту не подлежит и должен заменяться целиком.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

  • сальники;
  • тефлоновые и резиновые кольца;
  • втулки и подшипники;
  • заглушки;
  • гайки.

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

  • Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
  • Снять защиту двигателя (при наличии).
  • Поддомкратить перед машины и снять колесо.
  • Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
  • Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
  • Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
  • Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
  • Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
  • Прикрутить в обратном порядке снятые узлы.

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

  • колеса машины должны быть выставлены параллельно кузову машины;
  • слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
  • также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
  • для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
  • после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Замена рулевой рейки автомобиля своими руками

Механизм рулевой рейки достаточно надежен и обычно способен исправно работать до 200000 километров пробега до появления первых признаков неисправности. В большинстве случаев требуется замена рулевой рейки, так как ремонт почти равен стоимости агрегата.

Для управления передних колес современных автомобилей используется рулевой механизм, главной частью которого является рулевая рейка. Различается три вида реек:

  • механическая;
  • электрическая;
  • гидравлическая.

Механизм работы рулевой рейки

Принцип работы одинаков для всех видов рулевых реек.

Поступательное вращение руля через рулевой вал передается на исполнительный шестеренчатый механизм, который обеспечивает передвижение реечного вала, имеющего специальные пазы для зацепления с ведущей шестерней. Для облегчения усилий в гидравлических рейках используется гидравлический усилитель руля, а в электрических небольшой электромотор.

Основные неисправности рулевой рейки

Определить признаки неисправности рулевой рейки достаточно легко. Внезапный отказ агрегата случается крайне редко. Если при вращении колес стучит рулевая рейка и временами слышен металлический хруст, это верный признак появившихся проблем. Течь масла в гидравлической рейке также является поводом для ремонта или замены.

Инструкция по замене рулевой рейки

Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

  • съемник для снятия рулевых наконечников;
  • шестигранник №17;
  • жидкость для смазки wd-40;
  • литол;
  • слесарный набор ключей и головок;
  • молоток;
  • зубило;
  • ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

  1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
  2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
  3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
  4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
  5. Для удобного доступа к рейке демонтируется абсорбер.
  6. Откручиваются и удаляются гайки крепления рулевой рейки.
  7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
  8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Проверка работоспособности

Для тех, кто не знает, как проверить рулевую рейку, установленную на автомобиль, посоветуем обратить внимание на следующие моменты:

  • при вращении руля должны отсутствовать посторонние звуки, скрежет или стук;
  • отсутствовать чрезмерное прилагаемое усилие во время движения;
  • руль должен быстро возвращаться в исходное положение при выходе автомобиля из виража.

Резюме

Безопасное управление автомобилем напрямую связано с техническим состоянием рулевой рейки. Своевременная диагностика и устранение неисправности в рулевом агрегате позволит избежать крупных неприятностей во время поездки.

Что выбрать: ремонт или замену

Если отремонтировать рейку, но опыта мало, то лучше всего отдать автомобиль специалистам СТО. В ином случае, можно воспользоваться инструкциями из сети интернет и устранить мелкие поломки своими руками. Что касается замены, то тут все просто:

1. Заменить пыльник можно загнав Фольксваген на смотровую яму.

2. Если проблемы с ГУРом, есть утечки жидкости, то система опустошается, а трубки надо заменять на новые.

3. Если растянут рулевой ремень, значит надо его отрегулировать или подтянуть. Если он совсем в плохом состоянии, тогда его заменяют.

4. Дополнительно осматривают шкив гидронасоса и крестовину вала.

5. Рулевые тяги быстро изнашиваются, если слышится постоянный стук, то необходимо заменить наконечники.

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Из чего состоит рулевая рейка Volkswagen: особенности конструкции

Рулевая рейка- механизм, передающий колесам направление движения поворотом руля, состоит из трех основных частей:

  • зубчатый вал
  • втулка опорная
  • золотниковый механизм.

При эксплуатации автомобиля некоторые элементы данного механизма изнашиваются в первую очередь, это могут быть:

  • Гидробарьерные кольца
  • Сальники (резиновые уплотнители)
  • Опорные втулки

Эти детали входят в ремкомплект рулевой рейки фольксваген.

Хотя внешний вид деталей механизмов с гидроусилителем руля и без него, а также различных моделей фольксваген отличается, их назначение и последовательность будут одинаковы как при ремонте рулевой рейки фольксваген пассат, так и при ремонте рулевой рейки фольксваген гольф, то есть производится замена поврежденных элементов.

Что входит в ремкомплект рулевой рейки? + Заметки по ремонту и диагностике »

О том наборе, что входит в ремкомплект рулевой рейки (вернее – что должно в него входить), необходимо знать, когда наступает уже время заняться ходовой. Эти знания весьма пригодятся, и чтобы не попасть впросак и не бегать еще раз на авторынок или магазин запчастей, тем более, если он находится достаточно далеко от гаража, а ваша машина стоит в полу разобранном состоянии. А так – сама по себе процедура проведения работ не представляет особых трудностей в исполнении. Вполне можно справиться, предварительно тщательно подготовившись ко всему. Что входит в ремкомплект рулевой рейки

, и почему ее исправное функционирование так важно для нормальной и комфортной езды по дорогам? Это устройство непосредственно влияет на руль и на колеса, преобразуя за счет определенных механических воздействий усилия водителя. Необходимость в ее правильном функционировании возникает и при поворотах и при удерживании дороги автомобилем

Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам. Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления.

Причины, по которым придется покупать ремкомплект

Как все детали, данная рейка подлежит износу и иногда ломается. В основном в этом можно винить отечественные дороги, на которых встряска и пыль – главные враги реек – практически обеспечены. Рекомендовано также почаще осматривать пыльники на рейках, потому как даже небольшая прореха может привести уже к изнашиванию уплотнителей, и тогда ремонт вам точно обеспечен.

Кстати, еще многое может зависеть и от стиля езды хозяина агрегата. Или, к примеру, если он по незнанию ставит (особенно зимою) надолго авто с вывороченными вбок колесами, или если забывает о потребности вовремя менять жидкость в гидравлике.

Признаки неисправностей в рулевых рейках

  • При езде по довольно ровной дороге проявляется стук, исходящий из района данного узла;
  • Подтекание смазки гидросистемы;
  • Проявляются постукивания в районе рулевого штурвала;
  • На заведенном агрегате – шумы насоса;
  • Руль туго вращается или появился нештатный люфт.

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

В некоторых комплектациях «Пассата Б3» помимо перечисленных механических элементов реализованы усилитель руля (гидравлический – ГУР), амортизатор рулевого управления (демпфер).

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Устройство рулевой рейки на Passat B3

Рулевая рейка – достаточно простой механизм, передающий усилия с рулевого колеса на тяги. С помощью рейки осуществляется синхронный поворот колес. Принцип работы тоже несложен, и при наличии знаний и навыков можно осуществить диагностику, отрегулировать и отремонтировать неполадки своими руками. Помогут инструкции, схемы, видео в интернете и советы бывалых.

Основные составляющие

Рулевой механизм Volkswagen Passat B3 включает в себя:

1. Привод. Его компоненты – тяги, ремень с размерами, различными для дизельной и бензиновой версий.

2. Гидроусилитель руля (ГУР) включает в себя:

насос;
распределитель;
силовой цилиндр;
емкость для масла (для АКП);
охладитель жидкости гидроусилителя – трубка, проложенная под «передком» автомобиля.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

  1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
  2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
  3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
  4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

  • свободный ход подшипников, их выработка;
  • стачивание зубьев на рейке или валу;
  • пропускание манжет, сальников;
  • деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
  • изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

  1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
  2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
  3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

Выбор рулевой рейки для «Пассата B3» с ГУР: цены и производители

Рулевая рейка. Источник фото: https://www.avto102.ru/?utm_source=yandex&utm_medium=cpc&utm_campaign=VW_RSJ&utm_content=8726785711&utm_term=рулевая%20рейка%20фольксваген&yclid=2186395073350766828

Новая деталь от европейского производителя стоит около 22 000 (General Ricambi, Италия), цена рулевой рейки Passat B3 с ГУР белорусского производства (Fenox) – от 15 000 рублей. Дешевле можно купить китайские аналоги:

  • Dominant – 14 тыс. рублей;
  • Stellox – 10,5 тыс. руб.

По отзывам владельцев, на «Фольксваген Пассат Б3» подходят рулевые рейки автомобиля Chery Amulet. Цена узла в сборе составляет около 7000 рублей. Потребуется перестановка правой тяги, так как на Черри она короче.

Новая рейка может потребовать замены кардана. В старых моделях автомобиля число зубьев передачи – 38, новые детали с крупными шлицами, 22 зубьями. Этот момент лучше уточнить заранее.

Основные элементы узла

Механизм руля Volkswagen представлен в виде шестерни рейки с передаточным числом. Рассмотрим все компоненты:

1. Привод состоит из рулевых тяг и ремня.

2. Гидроусилитель отвечает за работу насоса, распределителя и силового цилиндра. Все три механизма представляют один узел. Насос приводится в движение коленвалом через ремень и имеет лопасти. Если мотор работает в холостую, то он выдаст давление в 82 кг/см2

3. ГУР оснащен емкостью на 0,9 литра, в нее наливается масло для коробок автомат.

4. Для дизельных авто еще предусмотрен охладитель масла, он представлен в виде трубки, проведенной под передком авто.

Устройство рулевого управления Пассата Б5

Прежде чем начинать ремонт рулевой рейки Фольксвагена Пассат Б5, необходимо ознакомиться с устройством рулевого управления. Зная, где расположена та или иная деталь, автовладелец лучше ориентируется при выполнении ремонтных работ. Без представления об устройстве механизмов автомобиля начинать ремонт элементов нельзя.

Основные компоненты

Среди важных элементов рулевого управления авто выделяют: рулевое колесо, колонку руля, а также механизм управления.

Руль установлен на рулевую колонку. Его кручение передается на рейку, которая соединена шаровыми шарнирами с тягой.

Рейка состоит:

  • из тяги с наконечниками, обеспечивающими движение и поворот колеса на заданный угол;
  • шестерней и зубчатой планки, с помощью которых импульс передается на рулевую тягу;
  • картера;
  • пружин;
  • подшипников;
  • ограничителей.

В автомобилях марки Volkswagen Passat B5 установлена деталь с гидравлическим усилителем (ГУР) и воздушная подушка безопасности.

 Диагностика: признаки и причины поломки

Владельцы Пассата Б5 пишут о таких распространенных проблемах работы механизма:

  • Глухой стук при езде по неровной поверхности.
  • Затрудненное кручение и свист при повороте рулевого колеса.
  • Утечка жидкости из гидроусилителя и течь под капотом.
  • Вибрации на дорожных неровностях.

При возникновении одного или нескольких перечисленных нарушений работы автовладельцу лучше посетить диагностический центр для выявления истинной причины появления поломки.

Рулевая рейка VW Passat B5. Источник фото: https://spolshy.com.ua/product/7207078878/

Наиболее распространенной является эксплуатация автомобиля в суровых условиях – на неровной дороге: происходит разбалтывание механизма крепления подшипников и износ прокладок и сальников. Влияние может оказать и неисправность гидроусилителя вследствие долгого удержания руля в крайнем положении.

Диагностируют нарушение работы во время полной разборки детали и тщательного осмотра. После разбора причины бросаются в глаза: на рейке могут быть видны трещины или коррозия. При осмотре также видно, что гайку или стяжной болт нужно подтягивать.

Как подтянуть рулевую рейку Пассата Б5

Подтягивание этого механизма – не панацея, а временная мера. Неисправность – это повод заняться ее очисткой, заменой (полной или отдельных деталей), так как рано или поздно проблема вернется.

Обойтись без снятия всего механизма невозможно. Чтобы подтянуть вал, необходимо отсоединить и достать устройство из автомобиля. Подробный процесс описан далее.

Подтянуть элемент рулевого управления можно в несколько шагов:

  1. Снять рейку с автомобиля.
  2. Закрепить в тисках.
  3. Произвести регулировку вала рейки, закручивая гайку прижима штока.
  4. Снова поставить запчасть на автомобиль и проверить результат.

Если руль возвращается в прямое положение, устройство подтянуто достаточно. Стук должен исчезнуть, однако рассчитывать, что он больше не появится, не стоит.

Основные «болезни» рейки

Причины «болезней» рулевой во многом объясняются плохими дорогами. Российские трассы, в отличие от европейских, даже с большой натяжкой не назовешь идеальными. «Немец» Фольксваген, созданный для качественных дорог, начинал капризничать, хандрить и со временем заявлял о своих недомоганиях:

  • протеканием жидкости ГУР;
  • утяжелением руля, его неполным или затрудненным возвратом к исходной позиции;
  • появлением стуков при движении по неровностям.

Для определения точного диагноза потребуется визит в профессиональное СТО. Специалисты проведут автоматическую диагностику всего авто на специальном стенде. Хотя «бывалые» автомобилисты определяют многие неисправности на слух.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
