Как проверить исправность генератора?

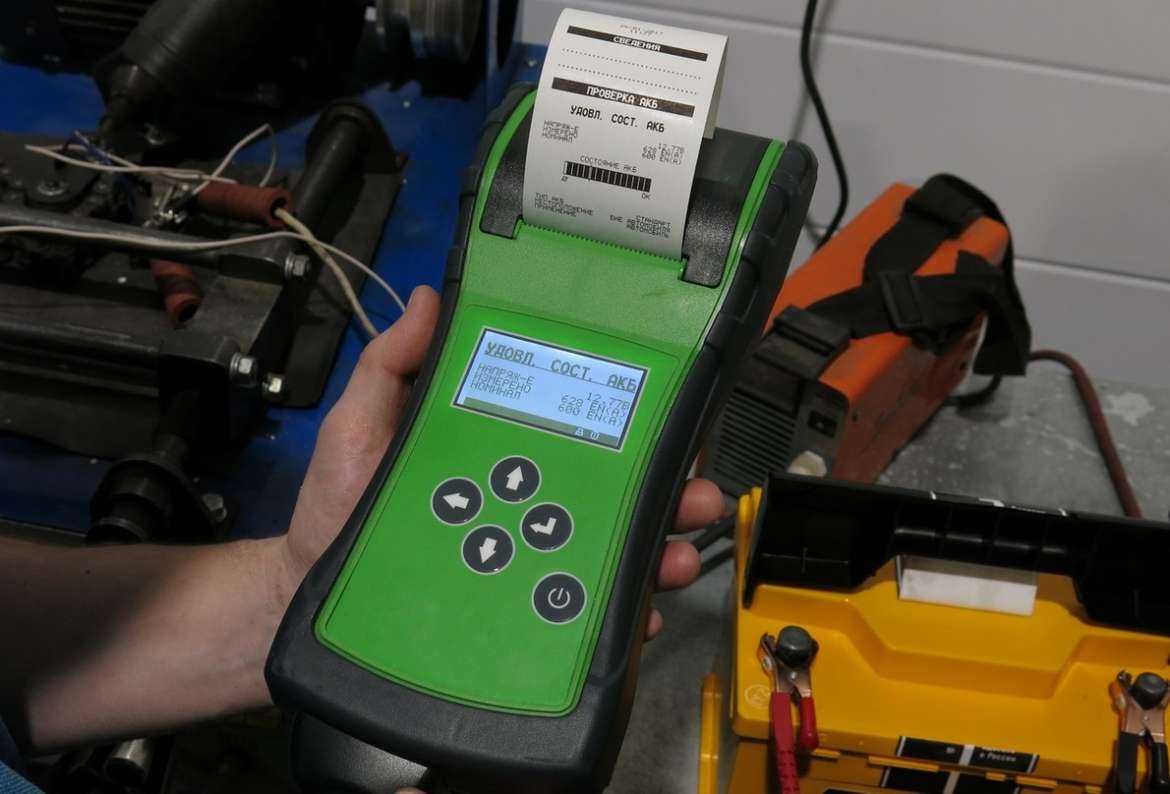

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях:

на холостых оборотах;с обогревом сидений и стекол;с включенным кондиционером;при увеличении количество оборотов двигателя.Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

Аварийный запуск генератора

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

• Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
• Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
• Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.

Вредные правила эксплуатации генератора (по Остеру)

Генератор авто. Устройство и как работает

Далее приведены ключевые правила, соблюдение которых позволит без проблем вывести из строя генератор как можно скорее:

правило “переполюсовки” — поменяйте местами провода АКБ и вы устроите необычную яркую вспышку в генераторе, а также легкое облако, доносящееся от него. В тоже время почувствуете незабываемое акустическое удовольствие, слушая щелчки и шипение, а также невероятный запах горящих проводов, и самое главное — ожог 1-3 степени в зависимости от ваших амбиций. Такой “фокус” выводит из строя диодный мост, статор и регулятор частично, к счастью возгорание авто имеет шансы 1:1000. Из “побочек” могут быть выведены из строя комбинация приборов, бортовой компьютер, магнитола и другие комплектующие бортовой сети. Достоинство — осваивается новичками без долгих теорий;
правило мойки — как можно чаще и тщательнее мойте силовой агрегат, побольше воды и пены, особенно на альтернатор и стартер. Главное, чтобы поток воды обильно вымывал генератор изнутри, сушить категорически запрещается, сразу же запускаем мотор, включаем все энергопотребители и наблюдаем за эффектов. Если его нет — повторяем процедуру. Достоинство — сгоревший “гена” будет чистым;
дедовский метод — сдергивание провода с “+” клеммы, чтобы проверить заряд на работающем моторе, это главное правило! Вероятность выхода из строя всевозможных реле 50:50, главное обеспечить много искр для эффекта, а также включить все, что питается от электричества;
“летим” по лужам — многие даже не догадываются, что пользуются данным правилом в дождь. Главное быть всегда уверенным, что ваше авто вне всякого сравнения с водонепроницаемостью подводной лодки, чем глубже лужа — тем ярче эффект

Немаловажно выбирать скорость, при которой больше воды попадает в подкапотное пространство, главное выбросить все пластиковые кожухи и защиты! Главное достоинство — трюк можно повторять везде, где есть вода (даже ручьи и реки), не выходя из авто;
“меломан” — необходимо установить самую дорогую магнитолу, а лучше две, как можно больше динамиков, пару десятков минимум, усилителей и пару сабвуферов, включаем любимую музыку на всю громкость при работающем моторе, если из-под капота не пошел дым, а воздух остается чистым — значит вы приобрели слишком дешёвую аппаратуру;
“старый аккумулятор” — способ требует некоторых знаний физики, хотя бы закона Ома. Берем самый старый АКБ, и чем старше, тем вероятнее в нем окажется замкнутая банка

Возможно батарея будет издавать признаки бурной работы, обязательно будет потреблять дикое количество энергии, зато работа инжектора будет нестабильной, а за дальний свет можно забыть. Главное побольше эксплуатировать старый аккумулятор — эффект не заставит себя ждать.

Неисправности генератора — признаки, диагностика, причины, проверка

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Неисправности электрооборудования автомобиля встречаются весьма часто и занимают одно из лидирующих мест в списке поломок. Их можно условно поделить на неисправности источников тока (аккумуляторов, генераторов) и неисправности потребителей (оптика, зажигание, климат и т.д.). Основными источниками электропитания автомобиля являются аккумуляторные батареи и генераторы. Неисправность каждого из них ведет к общей неисправности автомобиля и эксплуатации его в ненормальных режимах, а то и вовсе — к обездвиживанию автомобиля.

В электрооборудовании автомобиля аккумулятор и генератор работают в неразрывном тандеме. Если выйдет из строя одно — через некоторое время выйдет из строя и другое. Например, разрушившийся аккумулятор приводит к увеличению зарядного тока генератора. А это влечет за собой неисправность выпрямителя (диодного моста). В свою очередь, при неисправности регулятора напряжения, поступающего от генератора, может увеличиться зарядный ток, что неизбежно приведет к систематической перезарядке батареи, «выкипанию» электролита и скорому разрушению.

Сколько должен выдавать генератор

С помощью вольтметра либо мультиметра, меряют силу тока, его напряжение и сопротивление. При нормальной работе генератора, на АКБ с него должно приходить от 5В до 14,5В. Если зарядный ток находится за пределами указанного диапазона, значит, надо искать неполадки.

Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой последовательности мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Нормальной сетевой разницей потенциалов считается значение 12 вольт и выше. Если отключить потребители энергии и завести мотор в режиме холостого хода, то прибор обязан показать напряжение на АКБ 13,5-14В. Более низкие значения (например, 13,3-13,8В) свидетельствуют об отклонениях.

Также не лишним будет замерить силу тока. Количество ампер, которые АКБ получает от генератора, для разных автомобилей различно и зависит от потребителей электроэнергии. Для измерений, надо завести мотор и дать нагрузку на источник тока. При запущенном двигателе и выключенных потребителях, зарядный ток будет 6-10А. Потом пойдет заряд батареи, сила тока начнет снижаться. После включения фар, габаритных огней и обогрева, зарядный ток должен повыситься. Если нет – в системе неисправность.

Более точные данные о силе тока при различных нагрузках на разных оборотах двигателя можно найти в специальных таблицах.

Также полезно замерить сопротивление элементов генератора: статора, ротора и диодного моста. Резистентность ротора меряется на обмотке. Для этого надо соединить щупы мультиметра с контактными кольцами. При значениях 2,3-5,1 Ом можно считать, что все в порядке. Ток в обмотке должен быть в пределах 3,0-4,5А. Рабочее сопротивление – 0,2Ом.

Контролируя диодный мост, надо не столько замерять показатели, сколько убедиться в том, что сопротивление есть вообще. Лишь бы прибор не выдавал нулевые значения. Меряют попарно – «плюс» и все пластины на его стороне, а затем так же «минус».

Месторасположение и схема подсоединения агрегата

Вал ротора генератора приводится в движение ременной передачей, соединяющей его со шкивом коленвала. Поэтому агрегат всегда расположен поблизости от переднего торца двигателя, где находится привод газораспределительного механизма. В переднеприводных автомобилях мотор повернут на 90°, а электрогенератор находится с правой стороны (если смотреть по ходу движения).

Статорная обмотка аппарата является трехфазной, поскольку состоит из 3 отдельных секций, повернутых друг относительно друга на 120°. Поэтому обмотки подключаются «звездой», а к выводу каждой фазы подсоединена пара диодов, преобразующих переменный ток в постоянный. Всего выпрямительный мост включает 3 пары элементов (6 диодов).

Схема подключения автомобильного генератора состоит из таких элементов:

• встроенный диодный выпрямитель, описанный выше;
• реле – автоматический регулятор выходного напряжения;
• группа дополнительных диодов (3 шт.), выпрямляющих ток для регулятора;
• лампа – индикатор зарядки аккумуляторной батареи;
• замок зажигания;
• аккумулятор.

В цепь электрогенератора и реле включены контакты замка зажигания и аккумуляторная батарея, получающая заряд в процессе работы двигателя. От линии, ведущей к блоку регулятора, запитана лампочка на приборной панели, сигнализирующая о питании бортовой сети от аккумулятора. Когда мотор заводится и начинается генерация тока, индикатор гаснет.

Ремень перегревается или разрушается

 Характерный дымок и неприятный запах, исходящий от приводного ремня, или отслоение от него дорожек и кусков резины — признак подклинивания какого-то навесного агрегата (в том числе генератора), либо обводных роликов. На некоторых моделях обрыв приводного ремня не просто приводит к отключению генератора, но также становится причиной намного более серьёзных бед (обрывки могут попасть под ремень привода ГРМ, что приведёт к нарушению фаз газораспределение или поломке мотора). Если ремень перегревается или самопроизвольно разрушается, проверьте шкив генератора — он должен вращаться легко и не перекашиваться под нагрузкой.

Виды автомобильных генераторов

Для транспортных средств разработаны генераторы, выдающие постоянный и переменный ток. Первыми транспортные средства комплектовались до 1960 года. На данный момент они полностью заменены более современными, надежными, дающими постоянный ток благодаря полупроводниковым выпрямителям.

Генератор постоянного тока

Эти агрегаты соответствовали требованиям, предъявляемым к транспортным средствам до начала шестидесятых. Электромагниты в них неподвижные, ЭДС (электродвижущая сила) в роторе, напряжение на щетках одной полярности, ток снимается с заизолированных друг от друга полуколец.

Существует 3 вида этих электрогенераторов:

• с обмоткой, соединенной с аккумуляторной батареей;
• с параллельным возбуждением (шунтовой схемой);
• с последовательной схемой для подключения статора, обмоток якоря.

Благодаря возможности работать как двигатель, если ток подается на якорь, современные электрогенераторы постоянного тока устанавливаются на гибридные автомобили.

Прогресс производства машин с двигателями внутреннего сгорания потребовал более высоких мощностей, оптимизации технических характеристик, уменьшения габаритов, длительного срока службы.

У оборудования постоянного тока оказалось много недостатков:

• небольшая мощность;
• низкий КПД;
• неудобная схема для подключения;
• большие габариты и вес;
• частое техобслуживание;
• необходимость в постоянном контроле

Дольше всего оборудование постоянного тока использовалось на железной дороге, однако со временем было заменено трехфазным переменным агрегатами.

Генератор переменного тока

Для разработки компактных, мощных, долговечных электрогенераторов для машин было потрачено немало времени. Новое оборудование сравнительно легкое, снижена стартовая частота вращений, увеличена надежность, срок эксплуатации более длительный, меньше затраты на техобслуживание.

Принцип работы автомобильного генератора

По характеру работы автогенератор напоминает обыкновенный электродвигатель, однако принцип его действия диаметрально противоположен: если обычный мотор преобразует энергию в механическое движение, то генератор, получая вращающий импульс от ДВС, преобразует его в электроэнергию.

Принцип работы генератора автомобиля примерно следующий. После поворота ключа в замке зажигания на обмотку ротора поступает напряжение, оно проходит через контактные кольца и блок щеток. В результате, вокруг обмотки возникает магнитное поле. Данное поле постоянно вращается вместе с ротором двигателя, при этом взаимодейсвуя со статорными обмотками. На статорных обмотка появляется ток, который подается на диодный мост. На выходе диодного моста ток уже имеет стабильную величину. Далее ток подается на регулятор напряжения, после чего он используется для питания потребителей и аккумуляторной батареи.

Важным элементом в работе генератора автомобиля является реле-регулятор напряжения. Оно необходимо для поддержания требуемых значений тока, подаваемого на аккумулятор. Без использования регулятора при повышении оборотов двигателя генератор создавал бы избыточное напряжение, которое могло бы вывести батарею из строя. Также это реле обеспечивает термокомпенсацию – при низких температурах на аккумулятор подается повышенное напряжение, при повышении рабочих температур величина напряжения будет снижаться.

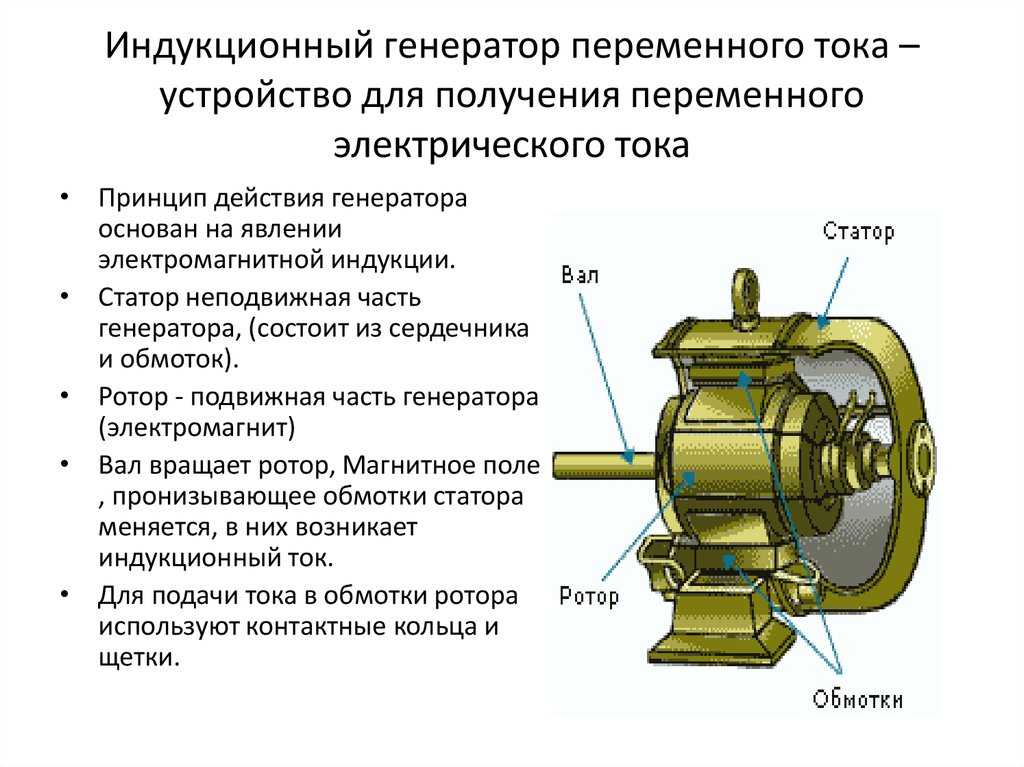

Устройство генератора

Все электрогенераторы выдают ток, но он разный, поэтому отличается конструкция.

Устройство генератора постоянного тока

У агрегата постоянного тока массивный корпус служит статором, обмотки полюсные, за счет смещенных пазов размещения обмоток магнитное поле постоянное, шумность невысокая. Якорь с токосъемной частью монтируется между обмотками, опирается на подшипники, закрепленные на крышках. Щеткодержатели крепятся к задней стенке, положительная щетка не заизолирована.

Существуют модели, укомплектованные дополнительными обмотками и второй парой щеток. Разработаны 3 схемы подключения, отличающиеся по типу возбуждения:

• независимая;
• параллельная;
• смешанная.

Устройство генератора переменного тока

Трехфазные электрогенераторы выпускаются в 2-х вариантах: стандартные и компактные, но устройство отличается мало:

1. корпус (две крышки), элементы для крепления на мотор;
2. магнитопровод, трехфазные медные намотки;
3. шкив, через ремень передающий на ротор вращение;
4. ротор;
5. щетки;
6. регулятор напряжения;
7. выпрямитель из силовых диодных элементов.

Для производства компактных моделей электрогенераторов используются современные технологии и материалы.

Генератор располагается перед мотором, через проушины на крышках закрепляется болтами на кронштейны. Ротор с контактными кольцами у задней крышки, привод и шкив — у передней. Крышки производятся из сплавов алюминия, оснащаются окнами для вентиляции на цилиндрической или торцевой части. Щетки закреплены на задней крышке вместе с выпрямителем, регулятором напряжения. Крышки при помощи длинных винтов зажимают статор. Щетки производятся из графита, монтируются в диэлектрические держатели.

Для изготовления статоров используются листы стали. Элементы соединяются заклепками или сваркой. Для намотки создается 36 пазов, заизолированных пленкой или эпоксидкой.

Для охлаждения используется вентилятор. Регуляторы напряжения состоят из полупроводников, меняют напряжение одновременно с колебаниями температуры среды. Принцип действия не зависит от конструктивного исполнения.

Напряжение в сети «скачет», если меняется частота оборотов ротора и коленчатого вала. Это оказывает отрицательное воздействие на потребителей. Чтобы избежать скачков, требуется ограничение тока возбуждения, передаваемого через щетки. Эту функцию выполняет регулятор, меняющий время для подключения обмотки, базируясь на общую нагрузку сети.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику. Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе. До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую сторону свидетельствует, что идет «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

Для чего нужен регулятор напряжения

Ситуация: при работающем двигателе заряд аккумулятора резко уменьшается, либо происходит перезаряд. Сначала необходимо проверить АКБ, и если он исправен, значит проблема в регуляторе напряжения. Регулятор может быть выносным, либюо интегрированным в щеточный узел.

При высоких оборотах двигателя напряжение от генератора может повышаться до 16 Вольт, а это пагубно влияет на соты аккумулятора. Регулятор “снимает” лишний ток, получая его с АКБ, а также регулирует напряжение в роторе.

Коротко о заряде, который должен выдавать генератор:

Какой заряд на автомобиле должен быть? ОБСУДИМ

Watch this video on YouTube

Устройство и особенности конструкции

Автомобильные генераторы выполняют одну и ту же функцию, работают по одинаковому принципу, но отличаются друг от друга размером, схемой реализации деталей узла, размерами шкива, характеристиками выпрямителей и регулятора напряжения, наличием охлаждения (жидкостное или воздушное часто применяются на дизельных двигателях). Генератор состоит из:

• корпуса (передняя и задняя крышка);
• статор;
• ротор;
• диодный мост;
• шкив;
• щеточный узел;
• регулятор напряжения.

Корпус

Абсолютное большинство генераторов имеют корпус состоящий из двух крышек, которые соединяются между собой шпильками и стягиваются гайками. Исполнение детали из легкосплавного алюминия, который отличается хорошим теплоотводом и не намагничивается. На корпусе имеются вентиляционные отверстия, обеспечивающие теплообмен.

Статор

Имеет кольцевидную форму, установлен внутри корпуса . Является одним из главных деталей, который служит для создания переменного тока за счет магнитного поля ротора. Состоит статор из сердечника, который собран из 36 пластин. В пазах сердечника находится медная обмотка, которая служит для образования тока. Чаще всего обмотка трехфазная, по типу соединения:

• звезда — концы обмотки соединены между собой;
• треугольник — концы обмотки выводятся отдельно.

Ротор

Вращающаяся делать, ось которой вращается на шариковых подшипниках закрытого типа. На валу установлена обмотка возбуждения, которая служит для создания магнитного поля для статора. Для обеспечения правильного направления магнитного поля над обмоткой установлена два полюсных сердечника с шестью зубами для каждого. Также вал ротора оснащен двумя медными кольцами, иногда латунными или стальными, через которые поступает ток от аккумулятора на катушку возбуждения.

Диодный мост/ выпрямительный блок

Также один из главных компонентов, задача которого преобразовывать переменный ток в постоянный, обеспечивая стабильный заряд автомобильного аккумулятора. Диодный мост состоит из положительной и отрицательной радиаторной полосы, а также диодов. Диоды герметично впаяны в мост.

Ток подается на диодный мост с обмотки статора, выпрямляется и поступает на АКБ через выводной контакт в задней крышке.

Шкив

Шкив посредством приводного ремня, передает крутящий момент на генератор от коленчатого вала. Размер шкива определяет передаточное число, чем больше его диаметр — тем меньше необходимо энергии на вращение генератора. Современные автомобили переходят на обгонную муфту, смысл которой сглаживать колебания вращения шкива, сохраняя натяжение и целостность ремня.

Щеточный узел

На современных авто, щетки объединены в один узел с регулятором напряжение, им меняются только в сборе, так как их срок службы довольно большой. Щетки служат для передачи напряжения на контактные кольца вала ротора. Графитовые щетки прижимаются пружинками.

Регулятор напряжения

Полупроводниковый регулятор обеспечивает поддержание необходимого напряжения в заданных параметрах. Находится на блоке щеткодержателей или может выводиться отдельно.

Функция генератора

Принцип работы автомобильного генератора:

• При включении зажигания на обмотку возбуждения подается напряжение через блок щеток и контактные кольца;
• Инициируется появление магнитного поля;
• Магнитное поле воздействует на обмотки статора, что приводит к появлению электрического переменного тока;
• Далее переменный ток отправляется на выпрямительный блок, где происходит его преобразование в постоянный ток;
• Завершающая стадия «готовки» правильного тока — регулятор напряжения.

После всего процесса часть электричества запитывает электропотребители, часть идет на подзарядку аккумулятора, некоторая часть уходит обратно на щетки альтернатора (так когда-то называли генератор переменного тока) для самовозбуждения генератора.

Проще говоря, генератор преобразует механическую энергию коленчатого вала в электрическую посредством ротационных движений внутри себя. В большинстве случаев генератор приводится в движение клиновым ремнем или поликлиновым приводным ремнем, который соединен с генератором через шкив. С помощью этого привода генератор использует мощность двигателя для выработки электроэнергии, отнимая у ДВС порядка 5 л. с. Это стоит топлива. Поэтому современные генераторы переменного тока ориентированы на то, чтобы сделать преобразование энергии более эффективным.

К примеру, при интенсивном ускорении мощность генератора уменьшается, падает и сопротивление. И наоборот, на холостом ходу, когда двигатель потребляет мало топлива, от генератора начинает потребляться больше мощности, и сопротивление увеличивается.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Причины при которых нет зарядки генератора

1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Неисправно реле-регулятор генератора

Регулятор генератора, также известный как регулятор напряжения, встроен в генератор. Одна из его задач — поддерживать напряжение генератора более или менее постоянным при всех нагрузках и скоростях (оборотах мотора). Это единственный способ гарантировать отсутствие колебаний напряжения, которые могут легко вывести из строя электронные компоненты автомобиля. Регулятор сконструирован таким образом, что позволяет напряжению генератора выравниваться примерно до 14 вольт (напряжение зарядки генератора переменного тока).

Часто две маленькие угольные щетки регулятора генератора изнашиваются, что можно увидеть визуально — щетки значительно укорачиваются. В более старых автомобилях можно заменить только угольные щетки, стоимость их недорога, как и стоимость ремонта. Замена всего регулятора генератора обойдется подороже. Время установки составляет от десяти минут до часа в зависимости от доступности блока альтенатора. Хотя под капотом современных автомобилей, где места немного, работы могут занять более длительный срок, поскольку может потребоваться демонтаж дополнительных элементов для замены регулятора генератора, что увеличит стоимость проводимых работ.

Замена реле-регулятора напряжения обойдется в разных конторах Москвы от 600 до 1 500 рублей.

Распространенные неисправности аккумуляторной батареи:

• износ или повреждение шкива;
• износ токосъемных щеток;
• износ коллектора (токосъемных колец);
• повреждение регулятора напряжения;
• замыкание витков статорной обмотки;
• износ или разрушение подшипника;
• повреждение выпрямителя (диодного моста);
• повреждение проводов зарядной цепи.

• короткое замыкание электродов/пластин батареи;
• механическое или химическое повреждение пластин аккумулятора;
• нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
• химическое окисление выводных клемм аккумулятора.Основными причинами указанных неисправностей являются:
• грубые нарушения правил эксплуатации;
• истечение срока службы изделия;
• различные производственные дефекты.

Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Работать с устройством легко Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Вам это будет интересно Измерение мультиметром с токовыми клещами

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. Тоже подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

• При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
• Быстрый разряд или перезаряд (выкипание) аккумуляторной батареи.
• Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
• Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
• Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.
