Подготовка

Перед тем, как проводить диагностику, следует:

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Критерии выбора мультиметра

Для тестирования различного электрооборудования применяют мультиметры. В продаже можно встретить различные варианты исполнения этого измерительного прибора, все они имеют свои особенности. Основными критериями выбора назовем следующие моменты:

Стрелочный или цифровой циферблат. Цифровой сегодня более востребован, так как обладает большим количеством различных функций и высокой точностью. Сегодня стрелочные модели практически не встречаются в продаже.
Функциональные возможности. Чем больше функций, тем более широкая область применения устройства. За счет этого повышается стоимость измерительного прибора.
Подсветка и кнопка удержания снятых показателей позволяют повысить комфорт применения мультиметра.
Чем ниже погрешность в работе, тем точнее тестер

Большинство моделей имеют погрешность не более 3%.
Если предусматривается профессиональное предоставление услуг, то следует уделить внимание модели с высокой степенью защиты от пыли или влаги. Чем выше степень защиты устройства, тем больше оно прослужит.
Класс электробезопасности

Все измерительные приборы делятся на 4 класса, которые определяют область применения мультиметра.

Классификация электродвигателей

При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

Современные электродвигатели можно разделить на несколько групп:

1. Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
2. Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
3. Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
4. Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
5. Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

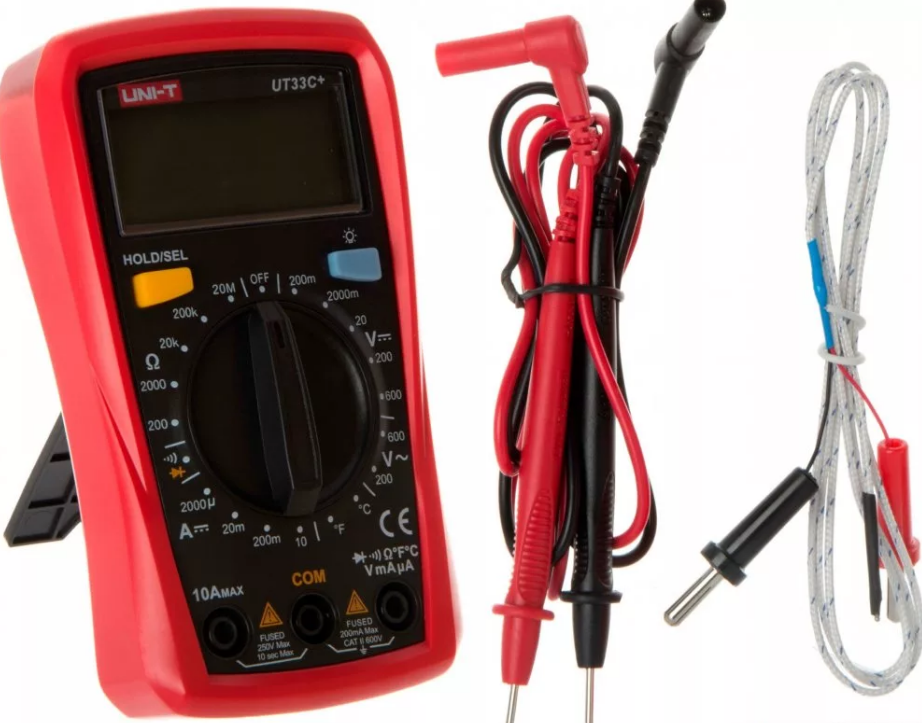

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

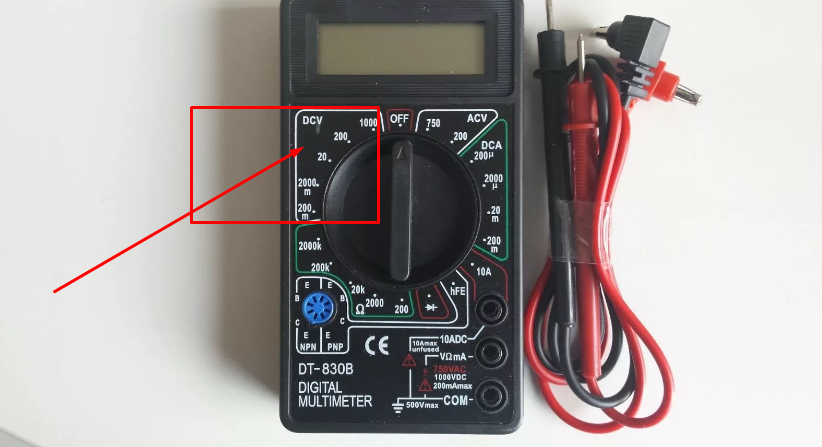

На приборе она обозначается так:

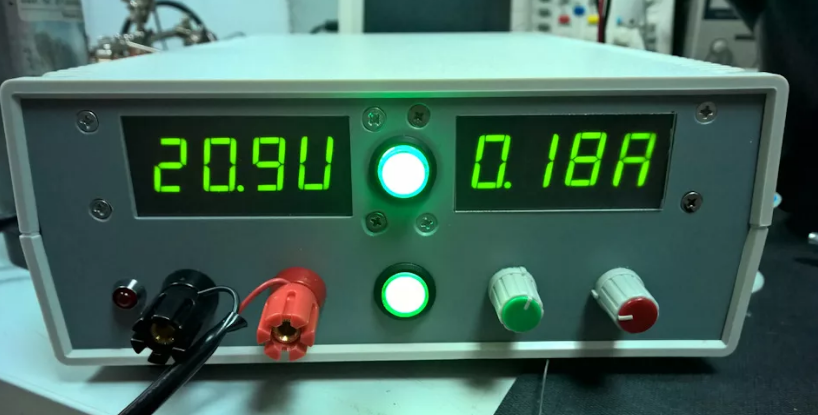

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Советы по выбору электродвигателя

Главное при выборе электродвигателя – это подбор его в соответствии с теми условиями, где он будет использоваться. Например, для влажной среды следует выбирать брызгозащитные приборы, а приборы открытого типа категорически нельзя подвергать воздействию жидкости. Помните следующее:

• двигатели брызгозащитного типа можно применять во влажных и сырых местах. Их конструкция такая, что жидкость не может попасть внутрь прибора под давлением силы тяжести или потока воды;
• открытый двигатель предполагает, что все его детали будут находиться на виду. С торцов приборы имеют огромные отверстия и хорошо видны обмотки статора. Эти отверстия категорически нельзя блокировать, а сами электродвигатели подобного типа нельзя использовать во влажных помещениях, а также грязных и пыльных;
• двигатели типа TEFC можно использовать везде, за исключением тех условий, на которые они не рассчитаны, о чем можно прочесть в руководстве пользователя к устройству.

Итак, мы перечислили наиболее распространенные проблемы, которые могут произойти с бытовыми электродвигателями. Практически всех их можно распознать и принять те или иные меры посредством проверки прибора

А как правильно его проверять и на какие детали при этом стоит обращать внимание прежде всего, мы и рассмотрели выше

Определение направления навивки обмоток

Направление магнитных потоков, создаваемых при работе электродвигателя, определяется направлением навивки проводов отдельных обмоток, задается при конструировании двигателя и не подлежит изменению.

При проверке правильность коммутации, потребность в которой может возникнуть после ремонта или профилактики, следует исходить из того, что взаимодействующие через магнитные потоки обмотки допустимо рассматривать как трансформатор.

Последнее означает, что обмотки могут быть соединены как встречно, так и равнонаправленно.

Суть эксперимента, позволяющего определить взаимное направление обмоток, состоит в том, что кратковременный переменный ток можно создать простым соединением или разрывом цепи с одним источником напряжения, функции которого возлагаются на обычную батарейку.

Соответствующая схема показана ниже. В ее основу положено свойство современного мультиметра автоматически определять полярность измеряемого напряжения.

Схема определения направления намотки проводов отдельных обмоток

Одна из обмоток (левая для обеих конфигураций рисунка) принимается за опорную и в нее через ключ любой конструкции (вплоть до обычного провода, который подключается к выводу обмотки и снимается с него рукой) подключается батарейка.

К клеммам второй обмотки подключается мультиметр, переведенный в режим вольтметра. Если при замыкании ключа мультиметр показывает кратковременное положительное напряжение, то направления намотки проводов совпадают. Этот случай изображен слева.

Справа показан случай встречного (в том числе по направлению генерируемого магнитного поля) включения, когда вольтметр показывает отрицательное напряжение.

Полярность напряжения условно показана знаками “+” и “-“ рядом с изображением вольтметра.

Этот эксперимент несколько более удобно проводить со старыми стрелочными аналоговыми тестерами, у которых отклонение стрелки вправо соответствует положительному напряжению, а влево – отрицательному.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

1. Произвести замеры сопротивления между выводами двигателя. Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
2. Провести диагностику утечки тока на «массу». Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание.

При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

https://youtube.com/watch?v=3V0zbYIOfZY

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Износ подшипников генератора

Генератор автомобиля имеет два подшипника. Один из них закреплен на валу ротора, другой запрессован в центральную часть крышки. Жужжание, свист сбоку генератора при работающем двигателе — верный признак того, что один из подшипников вышел из строя. Сопутствующим признаком может быть нагрев корпуса генератора. Когда вы обнаружите эти симптомы, поторопитесь и замените подшипники. Несоблюдение этого правила приведет к перекосу вала ротора или его заклиниванию со всеми вытекающими отсюда последствиями.

Вы можете проверить подшипники, сняв ремень генератора и проворачивая вал вручную. Если крыльчатка вращается легко, без рывков и люфта, подшипники продолжат работать. Если вращение затруднено или вал имеет люфт, без промедления замените подшипники.

Только два устройства позволяют функционировать системе зажигания автомобиля. Аккумулятор и генератор. Они действуют в тандеме, дополняя друг друга.

Каждое из этих устройств может в течение короткого времени работать отдельно от другого. Поврежденный генератор может работать некоторое время до того, как батарея разрядится.

Также искра зажигания может поддерживаться только генератором, но есть проблема с первым запуском двигателя — без аккумулятора коленчатый вал не будет вращаться.

Более того, слаженная работа будет прервана.регулятор напряжения.
