Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жид­кости»). Снизу автомобиля..

. головкой «на 8» ослабляем за­тяжку хомутов. . и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

Высокой головкой «на 10» отво­рачиваем гайку крепления отопи­теля к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отво­рачиваем четыре самореза креп­ления корпуса фильтра. Отворачиваем гайки крепления ру­левой колонки и опускаем колонку на пол (см. «Снятие рулевой колон­ки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможе­ния (см. «Снятие выключателя сиг­налов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля по­ла»).

Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высо­кой головкой «на 10» отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели прибо­ров. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки пе­редних стоек (см. «Снятие облицов­ки панели приборов»).

Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

Панель приборов (вид сзади)

: 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута прово­дов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

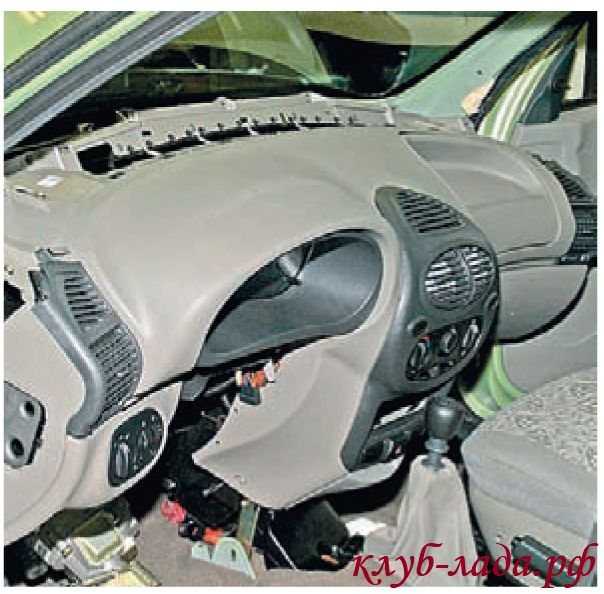

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.

Как снять торпеду на Лада Калина

Владельцы автомобиля Лада Калина иногда задумываются о том, как снять торпеду, чтобы убрать лишние шумы или заменить радиатор печки. Сегодня я Вам хочу показать подробные фотографии процесса снятия панели своими руками.

Хочу сразу уточнить, что снимать торпеду я буду без слива тосола (без снятия печки).

Как снять торпеду на Лада Калина своими руками:

1. Отгибем уплотнитель передней двери. Тянем аккуратно.

2. Снимаем декор (пластмассовый кожух) с передней стойки крыши. Он держится на 3-х клипсах. На фото уже обклеил крышку.

3. Вот собственно места крепления.

4. Находим два самореза, которые крепят накладку перед стеклом и решетки воздуховодов, и откручиваем их с правой и с левой сторон

Внимание!

Понадобится крестовая отвертка с короткой ручкой.

5. Затем можно будет снять пластиковую черную накладку перед стеклом. Аккуратно тянем ее на себя. Данная накладка спереди крепится вот на таких железных клипсах.

Внимание!

У меня эти клипсы при снятии почти все ушли под панель. Часть удалось найти, остальные либо за панелью, либо на заводе их не все ставили.

6. Теперь можно снять боковые насадки на воздуховоды. Там нужно интересно открутить саморезы. Кто разбирал, тот поймет.

7. Теперь снимаем «бороду».

8. Открываем пепельницу, выкручиваем четыре самореза, вытаскиваем пепельницу. Теперь поддеваем из под пепельницы две боковые заглушки, что по разные стороны от кнопки аварийки.

9. Откручиваем два самореза, которые под заглушками, что крепят «бороду снизу». Ну и тянем «бороду» на себя аккуратно. Отключаем все фишки, не забыв, где они стояли.

10. Снимаем кожух на руле. Всего должно получиться два болта и пять саморезов.

11. Снимаем кожух на приборной панели, открутив два черных самореза.

12. В итоге должно получиться что-то вроде этого!

13. Откручиваем панель сверху. Нам понадобится ключ-трубчатый на 10. Откручиваем все гайки (их порядка 7-9).

Видим, что воздуховод печки у лобовухи посажен на своеобразные стопорные шайбы. Что делаем? Пытаемся их снять в надежде, что потом соберем на место? Не советую! Все равно пластмассовые стерженьки оторвутся. Лучше сразу их оторвать, а подружить панель с воздуховодом можно потом просто использовав саморезы (там есть штатное место под них).

14. Руль снимать не обязательно. Панель слегка неудобно будет снимать, но можно. Кто хочет снять руль — пожалуйста! У меня не получилось его снять.

15. Теперь ищем остальные саморезы, на которые крепится панель во всех местах (во всех боках, нишах).

16. Тянем панель на себя. Она должна сняться. Если не получается, значит какие-то саморезы не откручены. Ищем эти места и откручиваем.

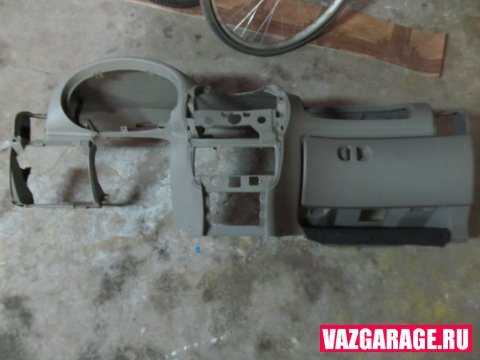

17. Снимаем панель вытаскивая в правый проем пассажирской двери.

Когда Вы уже занялись ремонтом, советую заодно отрегулировать сцепления на Лада Калина своими руками.

Снятие панели приборов

1. При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
2. Открутить два болта и снять декоративный кожух.

Два самореза декоративного кожуха

На картинке обозначены два болта крепления панели приборов

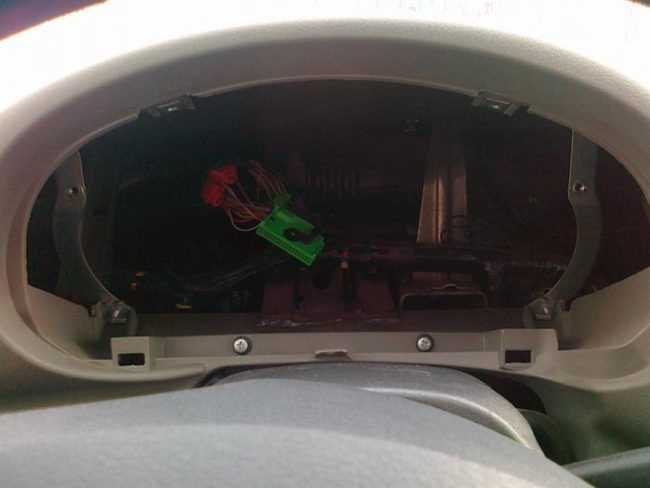

Видны фишки проводов к панели приборов

На этом работу по снятию щитка приборов можно считать завершенной.

Замена лампочек на панели Лада Калина

Стандартная лампа панели приборов

1. После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
2. Новые лампочки устанавливаются в обратном порядке снятию.

На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки

Снятие панели приборов, пересвет и сборка!

Доброго времени друзья! Вот наконец завершилась моя эпопея с пересветом салона!Получилось очень даже прикольно! И так начнем!

Снятие комбинации приборов!Не стану изобретать велосипед, вот видео отличное как снять. Скажу только то, что для более удобного снятия я еще снял кожух рулевой колонки.

За одно снял кнопки на руле и их пересветили тоже.

Приборка снимается вместе с защитным чехлом и верхним кожухом рулевой колонки. Сфотографировал место фиксаторов, отщелкиваем их и снимаем.

Комбинация приборов у нас в руках.

Разборка!Откручиваем винты, всего 8 штук

Далее переворачиваем и аккуратно снимаем верхнюю накладку панели, следующим шагом снятие стекла. Для этого с боков есть по одной защелки, отжимаем и снимаем.В итоге получаем разобранную панель, почти.

Далее снимаем стрелки !ОЧЕНЬ ВАЖНО!, чтобы не сбить ноль на приборке сперва делаем фото в каком у нас положении стрелки и снимаем их ТОЛЬКО ПРОТИВ ЧАСОВОЙ СТРЕЛКИ!Снимаем накладку, получаем такую картину:

Я не мог разобраться сперва как снять накладку дисплея, в итоге отгибаем белую накладку примерно на 1-1,5 см и через эту щель легко отщелкнуть фиксаторы дисплея.

теперь у нас в руках одна лишь плата, я хотел изменить всего лишь желтую подсветку на белую и не более, все светодиоды индикаторов остались как были.Для этого мне заменили вот эти светолиоды:

Далее все собираем в обратной последовательности, стрелки одеваем как и снимали ПРОТИВ часовой стрелки.

Готовый результат! Фото со вспышкой и без, дисплей получился слегка синеватым из за белого светофильтра.

Снятие и установка панели (торпедо) калины с отопителем

Решили сделать шумоизоляцию моторного щита, или же тюнинг панели (перетянуть или покрасить), тогда внимательно изучите инструкцию, как снять и установить панель Lada Kalina своими руками.

В зависимости от года выпуска автомобиля, может быть снятие панели Калины с отопителем и без. В данной статье демонтаж торпедо с печкой: Необходимый инструмент: крестовая и плоская отвертки, головка «на 8», высокая головка «на 10», головка «на 13». Отсоединяем минусовую клемму аккумулятор­а. Слить охлаждающую жидкость Калины.

1. Снизу автомобиля ослабить хомуты (головка «на 8») и отсоединить шланги от патрубков радиатора отопителя, проходящих через щиток передка.
2. Отвернуть гайку крепления отопи­теля к щитку передка, используя высокую головку «на 10».
3. Снять салонный фильтр Калины. Отвернуть 4 самореза крепления корпуса фильтра с помощью крестовой отвертки.

Отвернуть гайки крепления рулевой колонки Калины и опустить ее на пол. Снять центральный туннель.

1. Отсоединить наконечники проводов от выключателя сигналов торможения.
2. Разъединить 7 колодок с проводами за блоком предохранителей.
3. Отвернуть с обеих сторон болты крепления кронштейнов консоли к туннелю пола, используя головку «на 13».
4. Отвернуть гайки крепления воздуховодов для задних пассажиров под передними сиденьями, используя головку «на 10».

Снять обивки стоек, отщелкнув пластиковые фиксаторы.

1. Снять торцевую заглушку с левой и правой сторон панели приборов используя плоскую отвертку. Отвернуть по 2 болта крепления панели приборов с обеих сторон, головкой «на 13».
2. Отвернуть саморезы правого и левого крепления передней облицовки панели приборов с помощью крестовой отвертки.
3. Снять переднюю облицовку панели приборов, преодолевая сопротивление 7 пружинных держателей.
4. Расположение держателей облицовки панели Калины.

1. Отвернуть 7 гаек панели приборов перед ветровым стеклом, используя головкой «на 10».
2. Отвернуть 2 болта крепления поперечины панели приборов к кронштейну педалей с помощью головки «на 13».
3. Отвернуть третий болт крепления поперечины панели приборов к кронштейну педалей.

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Отвернуть 2 гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову, используя головку «на 13». Снять наконечник «массового» провода со шпильки. Отсоединить колодку проводов от ЭБУ Калины.

Сдвинуть воздуховоды задних пассажиров к задней части автомобиля отсоединяя их от отопителя. Отводим панель приборов Калины от щитка передка и разъединить колодку с проводами за отопителем. Снять торпедо в сборе с отопителем из салона.

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два —  вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.

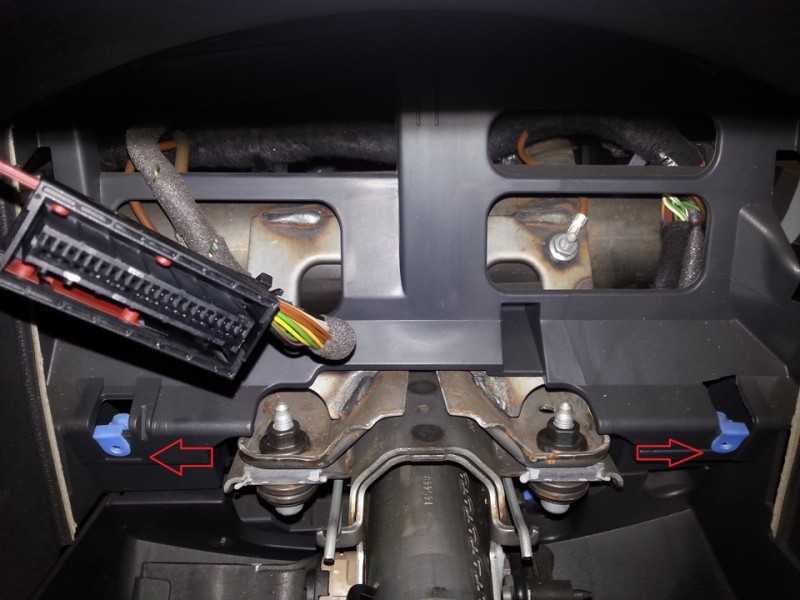

Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

1. Извлеките заглушку рулевой колонки. 2. Выкрутите болты и отожмите защелки. 3. Демонтируйте щиток и разберите его. Извините, в настоящее время нет доступных опросов.

Возможные неисправности

Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.

Неисправности могут быть следующие:

1. Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
2. Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
3. Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
4. Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
5. Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).

Приборная панель Opel Astra H: описание значков

Стандартная панель приборов Опель Астра Аш представляет собой информативный элемент конструкции авто, обладающий полным списком индикаторов. На моделях 2007-2008 годов, приборка не отличается и считается самой удобной. Информационные значки интуитивно понятны и легко читаются.

Некоторые автолюбители жалуются на недостаточную освещенность панели. Это заставляет их устанавливать более мощную подсветку и менять подложку.

Описание обозначений значков приборки

Информационные. Символы загораются зеленым светом и не указывают на ошибки – это только для уведомления водителя.
Предупреждающие

Индикаторы желтого цвета требуют обратить внимание пользователя на состояние автомобиля.
Сигналы ошибок. Лампы красного цвета предупреждают о том, что в машине присутствует критическая поломка.

Расшифровка индикаторов, указанных на фото приведена ниже.

Горит ключик

Когда на приборке загорается индикатор типа машинка с ключиком – это может указывать на проблемы в синхронизации работы двигателя и коробки. Также могут быть проблемы с агрегатами по отдельности. В этом случае потребуется приехать на СТО и выполнить компьютерную диагностику для точного определения поломки.

Желтая масленка

Загорается при падении уровня масла в моторе. При преодолении ухабов или движении под уклоном, индикатор может мигать – это не страшно и случается постоянно. Проблемой считается, когда индикатор горит постоянно.

Обычно достаточно долить масло в мотор и (при наличии) устранить протечки.

Как сделать пересвет приборной панели

Пользователи делают только по причине неудовлетворенности цветом подсветки. Для этого потребуется полностью разобрать панель и перепаять диоды на те, которые хочется.

Тест приборки

Тестирование панели выполняется через специальное ПО. Для этого на компьютер скачивается диагностическая программа и подключается к машине. Методика помогает обнаружить ошибки и устранить их.

Для выполнения операции рекомендуется обратиться к специалисту – без должного опыта легко запороть заводское ПО.

Не работает щиток приборов

Если приборка не горит и отказывается работать – это является последствием потери питания. Устранить проблему можно следующим образом.

• Проверить соответствующий предохранитель.
• Продиагностировать проводку и клеммы питания.
• Выполнить сброс бортового компьютера.

Если ничего не помогло – рекомендуется выполнить замену приборки.

Моргает приборка Астра Н

Когда панель моргает – дело кроется в неправильной работе диода. Причин может быть две.

• Перегорает диод.
• Плохой контакт на клемме питания подсветки.

В первом случае потребуется перепайка элемента. Второй вариант решается чисткой клемм.

Как снять панель и щиток приборов Astra H

Снятие торпеды своими руками происходит так.

• Отключить питание от аккумулятора.
• Крестовой отверткой откручивается кожух рулевой колонки.
• Откручивается нижняя часть консоли.

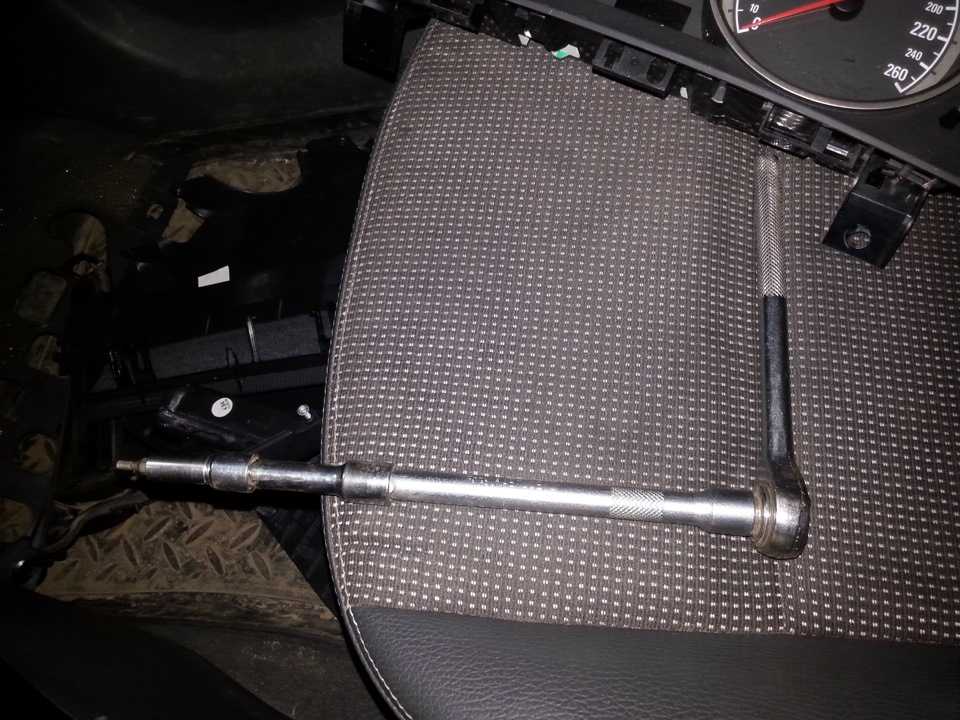

• Теперь есть доступ к крепежным винтам самой приборки. Их следует выкрутить.
• Последний этап – отключить клеммы питания панели и ее можно полностью снять с машины.

Разборка полностью завершена. Собирать панель следует в обратной последовательности.

Панель Astra информативна и эргономична. Приборка легко читается имеет приятный внешний вид и не капризничает во время эксплуатации.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Разборка панели Astra H

На днях как-то решил снять приборную панель на осмотр внутри. Что там и как. Не ту ли там запараллеленных светодиодов и т.п.И так начнем, как достается панель на стол смотрите ниже:

Далее несем свою панель в дом и разбираем ее.

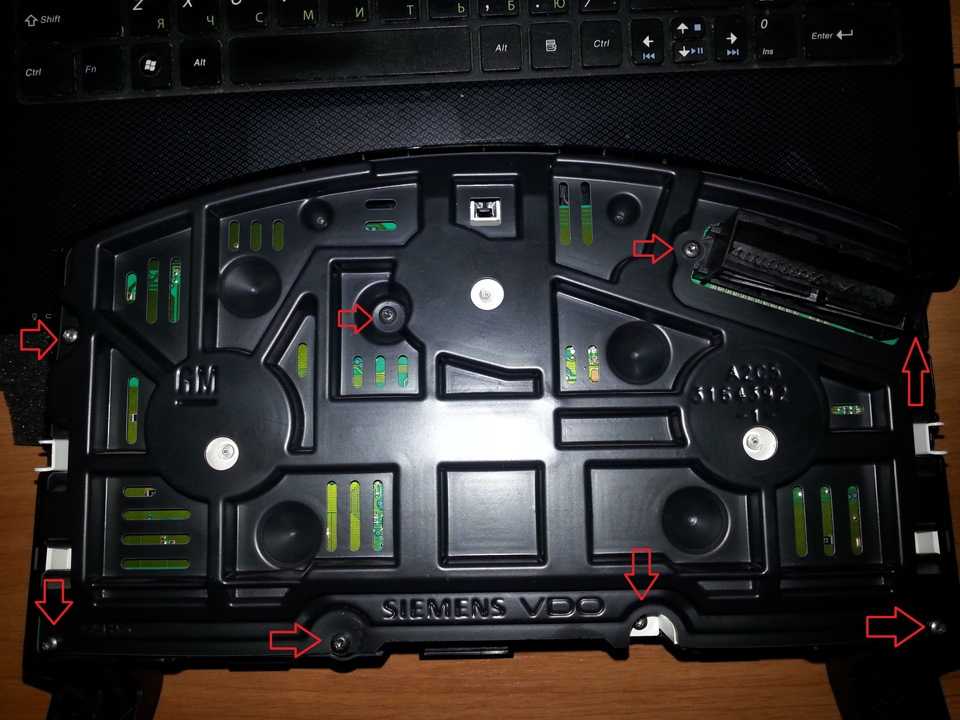

1. Переворачиваем ее и откручиваем саморезы с задней панели

2. Снимаем заднюю открученную панель и видим это:

3. Затем поддеваем защелки по правой и левой стороне и снимаем стекла

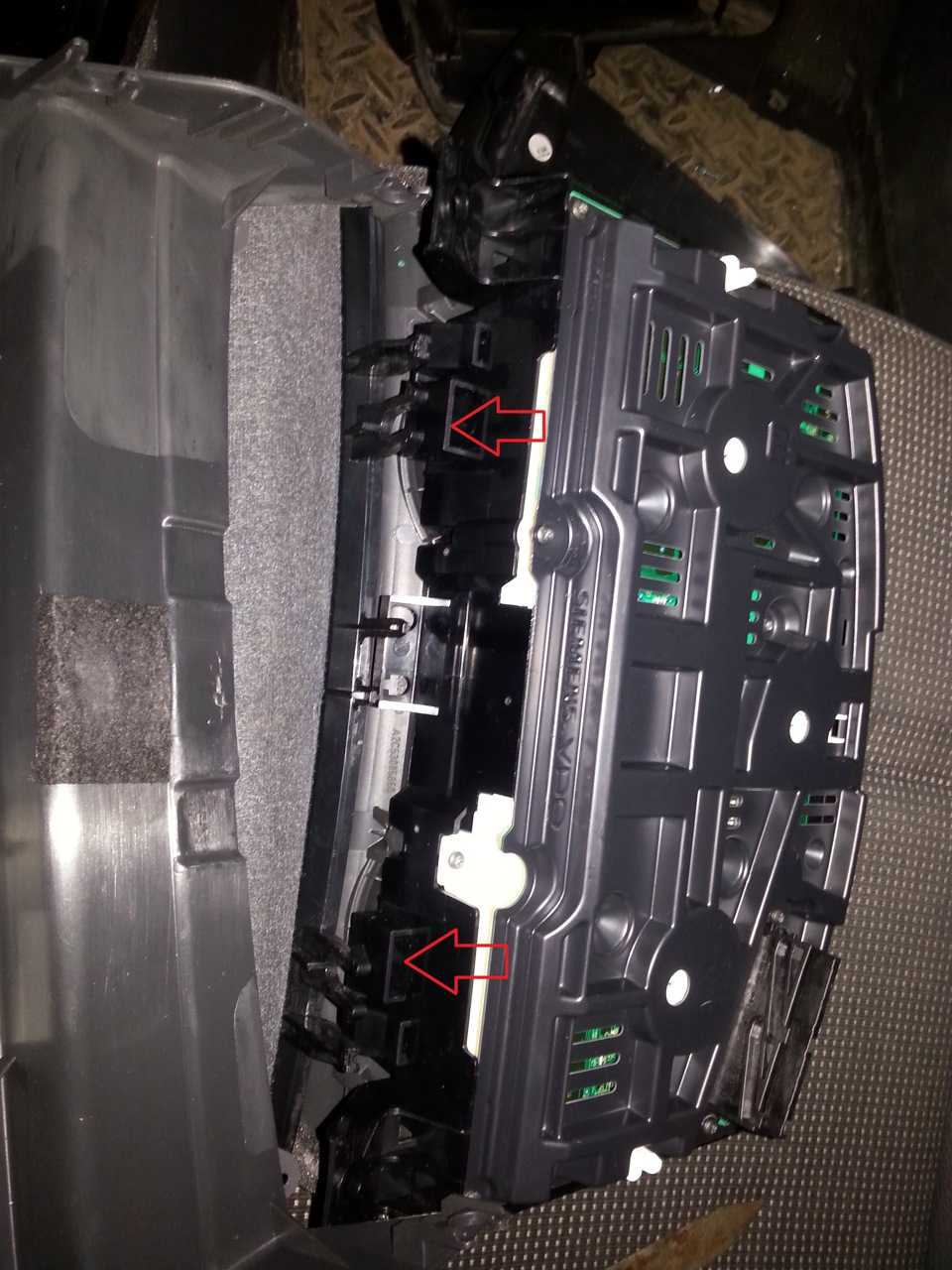

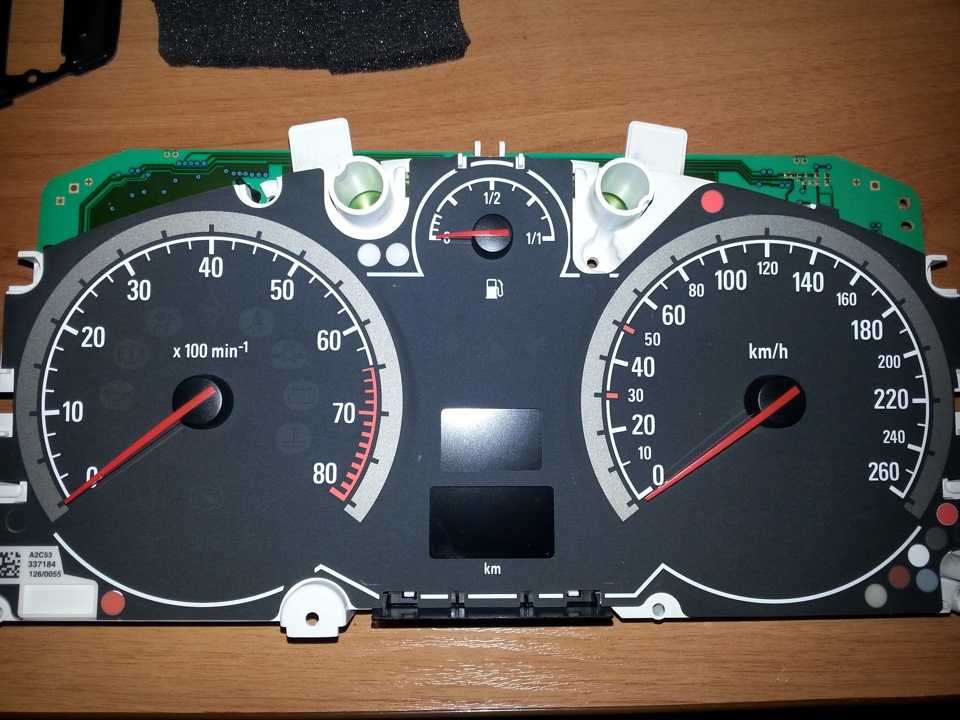

4. Следующим этапом необходимо сфоткать или запомнить в каком нижнем положении стоят наши стрелки, для того, что бы при сборке выставить их также. Стрелки снимаются путем прокрутки их в против часовой стрелки и легком поднятии вверх. (я их приблизительно прокрутил круга 2).

5.Сняли стрелки, поднимаем пленку панели, только аккуратно она придерживается еще около оси стрелок.

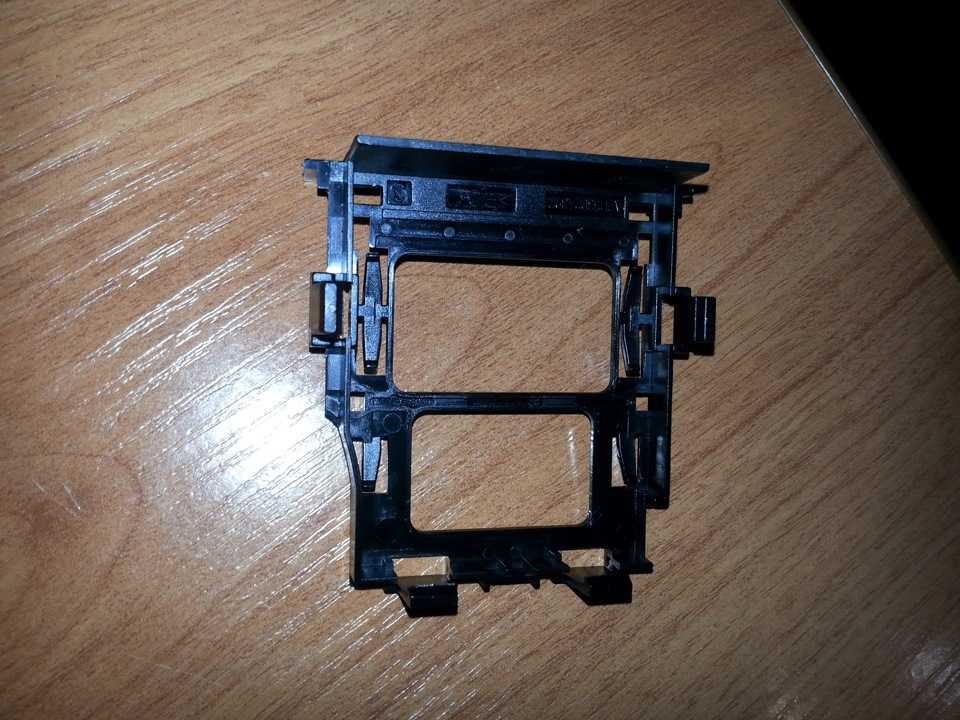

6. Для того, что бы снять белый рассекатель необходимо поддеть защелку по центру задней стороны панели. И все панель разобрана.

Рекомендации: Будьте осторожны снятием стрелок, со шлейфом дисплея на котором показывается ваш пробег(не подломайте!).

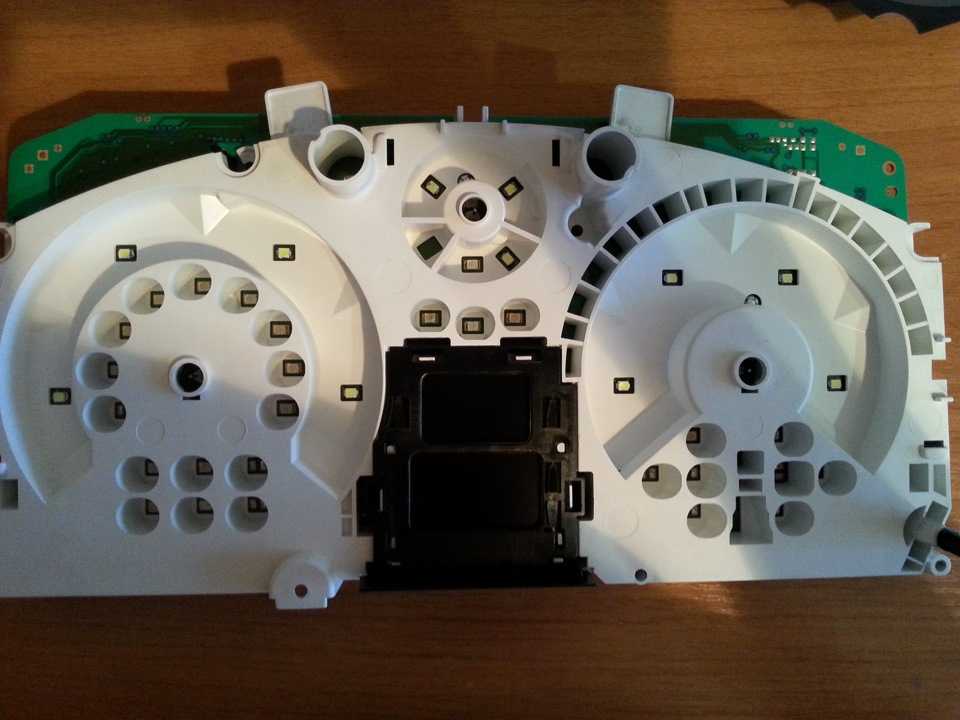

И так для информации на просвет все лампочки:

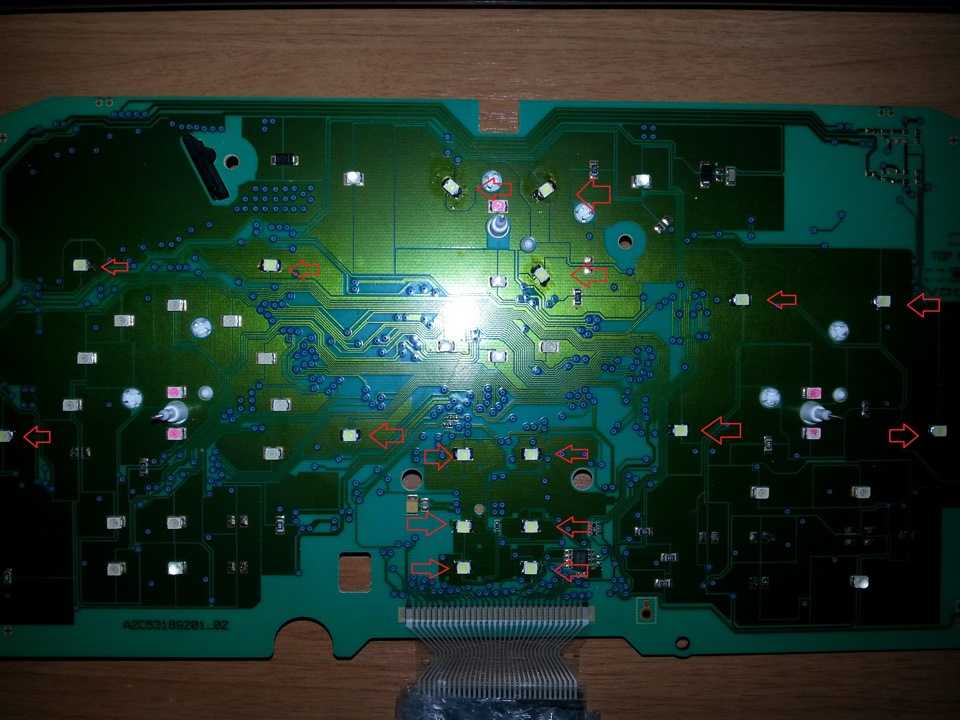

И вот микруха(ST35080VP), в которой записывается ваш пробег и карпасс:

И кстати если вы установили некое дополнительные функции вашего автомобиля и она не идентифицируется на панели, то убедитесь впаян ли туда светодиод. Как видно на моей панели нет светодиодов для фаркопа, патронника и т.д.

Opel Astra, 2006

Opel Astra, 2006
