Как проверить генератор на работоспособность

Опубликовано: 22 Ноя 2021Рубрика: Ответы на вопросыАвтор: editor

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности

После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А

Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин -1 , соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин -1 , включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Как Натянуть Ремень Генератора На Газели ~ AVTO-MELVIN.RU

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабилиремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса

Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

avto-melvin.ru

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

корпус, в который заключена вся конструкция;
статорный механизм;
роторное устройство или якорь;
шкив и крыльчатка;
выпрямительный блок или диодный мост;
два подшипниковых устройства, на которых вращается ротор;
щеточный механизм;
регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Прежде чем мы перейдем к изменению механической кривой, давайте закончим общую кривую, теперь переустанавливая линию продвижения вакуума между карбюратором и выдвижной канистрами. Выполните ту же процедуру, что и раньше. Вы заметите, что продвижение в вакууме достигнет своего максимального успеха довольно быстро. На самом деле он будет иметь кривую, основанную на уровнях вакуума, которые не будут отображаться при таком типе теста.

Это даст вам наиболее точное представление о продвижении в разных отверстиях дроссельной заслонки, но это немного усложняется. В приведенной ниже таблице указано общее количество времени на каждом обороте в минуту с добавлением вакуума к механическому. Цифры в скобках — это только вакуумный прогресс, который был определен путем вычитания механического продвижения от общего продвижения. Опять же, это только максимум; с более низким вакуумом коллектора, данные об увеличении вакуума также будут ниже.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Механические вакуумные кривые. Как вы можете видеть, только с механическим продвижением дистрибьютор добавляет максимум 22 градуса. Если мы решаем, что для достижения максимальной мощности двигателю требуется 36 градусов общего времени, нам нужно добавить еще четыре градуса времени. В этой ситуации это легко, потому что все, что нам нужно сделать, это добавить еще четыре градуса начального времени, и мы там.

Но что, если нам нужно более полное продвижение, но двигатель, как правило, сталкивается с легкой детонацией, когда вы толпите дроссель на максимальном крутящем моменте, чтобы вы не могли просто добавить его в исходное? Есть четыре разных втулки: черный, синий, серебристый и красный. Число в скобках — это количество механического продвижения, которое позволяет каждый проход. При начальных значениях 25 градусов и 11 градусов у нас будет 36 градусов общего хода. Что делать, если у вас есть дистрибьютор, и вам нужно добавить или вычесть механическое продвижение?

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

Как проверить генератор на машине, не снимая

Проверить
генератор можно без демонтажа с автомобиля – например, диагностировать качество
втулок (подшипников). Проверка проводится при неработающем двигателе. Снимите
ремень и прокрутите рукой вал агрегата. Движение вала в подшипниках должно
проходить без люфта, плавно, без рывков.

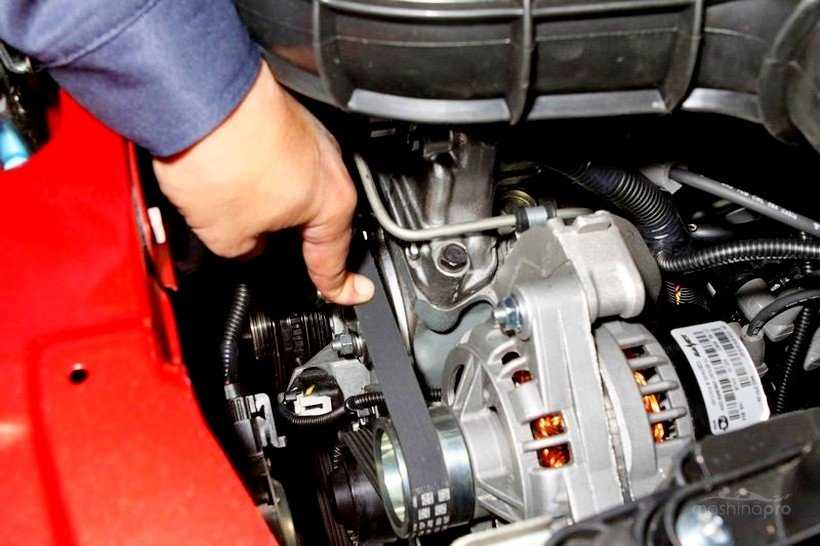

Проверка натяжения ремня генератора
Проверка натяжения ремня генератора

Без
демонтажа генератора проверяют ремень и его натяжение. На современных
автомобилях используется автонатяжитель – узел автоматически подтягивает
ремень, но, если шкив износился, и есть трещины, неисправность приведет к
обрыву ремня. Это остановит генератор и может стать причиной поломки системы
ГРМ. Если шкив натянут слабо, слышится характерный свист, вал генератора не
вращается с нужной скоростью – это грозит тем, что АКБ не будет полноценно
заряжаться.

Проверить
подшипник на износ можно на слух. При нормально натянутом ремне после включения
мотора слышится гул, свист в районе генератора. Это признак того, что в
подшипнике выработана обойма. Причина –
износ, попадание влаги, коррозия.

При
неисправном реле регулятора на АКБ не поступает ток для подзарядки, но возможна
и обратная проблема – перезарядка АКБ. При систематическом перезаряде батареи в
аккумуляторе начинает выкипать электролит, первые признаки неисправного реле –
белые потеки электролита на корпусе батареи. Для точной проверки используют
мультиметр, которым проверяют напряжение на клеммах при заглушенном моторе – на
исправном узле параметр должен находиться в пределах 12,5-12,7 В. Снятый
генератор разбирают и проверяют главные узлы.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

5 главных признаков неисправности генератора

Проблемы с «электрическим сердцем авто» могут быть вызваны нарушением целостности корпуса, поломкой креплений, щеток, разрушением подшипников, шкива.

С другой стороны, обрывы электрической цепи, разрушение диодных мостов, износ угольных щеток, короткие замыкания, выход из строя реле-регулятора обратного тока также приводят к потере работоспособности агрегата.

Неисправности генератора могут проявляться по-разному

Водителю важно ориентироваться на следующие признаки:

Потускнение, мерцание света фар, подсветки приборной доски. Данная проблема является особенно заметной при наступлении темного времени суток. Яркость автомобильных фар меняется в зависимости от оборотов двигателя.
Такие скачки освещения сигнализирует о начинающихся проблемах. При появлении данных симптомов следует проверить натяжение ремня, реле обратного тока, других деталей.
Проблемы с холодным пуском двигателя. АКБ и генератор работают в паре. Первый запускает мотор, второй заряжает батарею при работающем силовом агрегате.
Если генератор выходит из строя, то аккумулятор не получает полноценный заряд. Из-за этого батарея не может быстро завести двигатель. Таким образом, при появлении данных признаков следует проверить систему зарядки авто.
Свистит приводной генераторный ремень, приводящий в движение ротор. Такая ситуация возникает из-за слабого натяжения данного элемента. В результате генератор не обеспечивает нормальную зарядку АКБ. При таких проявлениях нужно выяснить причину и как можно скорее устранить неисправность.
На приборной доске горит пиктограмма, обозначающая аккумулятор. Такое явление свидетельствует о том, что батарея не заряжается должным образом. При таких обстоятельствах машина может передвигаться только на АКБ. Расстояние зависит от количества включенных электрических потребителей и резервной емкости аккумулятора. В данной ситуации нужно максимально отключить все электричество и постараться доехать до ближайшей станции технического обслуживания.
Гул, звенящие звуки из-под капота. При износе подшипников качения, потери смазки происходит перекос, подклинивание ротора. Кроме того, причиной шума может быть деформированная муфта. Эти поломки можно устранить без разборки генератора. Электрический гул может появляться и при замыкании обмотки стартера.

Устраняем неисправности

Рассмотрим наиболее распространенные причины, почему нет зарядки АКБ автомобилей ГАЗ с моторами ЗМЗ 402, 405 и 406, а также расскажем, что можно сделать в каждом конкретном случае.

Проверка натяжения ремня

С течением времени ремень привода может растянуться, и он начнет проскальзывать. Чтобы проверить его натяжение, нужно приложить к середине его верхнего участка силу, равную 40 Н (4 кгс). При этом ремень должен прогнуться на 8-10 мм.

Чтобы отрегулировать натяжение ремня на автомобиле ГАЗ с двигателем 402, нужно:

с помощью ключа ослабить крепление двух болтов, которыми генератор крепится к кронштейну;

ослабить затяжку болта, крепящего регулировочную планку;

используя гаечный ключ, ослабить крепление регулировочного болта;

увеличить натяжение ремня, поворачивая генератор в сторону, противоположную той, где находится блок цилиндров мотора;
затянуть регулировочный болт и проверить натяжение, если оно в пределах нормы — затянуть все остальные болты.

На машинах с двигателем ЗМЗ-406 при нагрузке 80 Н (8 кгс) прогиб должен быть 15 мм. Чтобы добиться этого, требуется:

при помощи гаечного ключа ослабляем крепление болта натяжного ролика;

натягиваем ремень, поворачивая регулировочный болт по направлению движения часовой стрелки.

Проблемы с проводкой

Иногда причиной, почему пропала зарядка, может стать плохой контакт. Наиболее частой причиной нарушения контактов является окисление клемм аккумулятора. Чтобы их почистить, нужно:

отсоединить провода от АКБ;

протереть аккумулятор;

приготовить чистящую жидкость (30 г соды развести в 0,5 л воды);
намочите в приготовленной жидкости зубную щетку и почистите клеммы;

очистите контакты от чистящей жидкости и протрите их сухой тряпкой;

подсоедините провода к аккумулятору.

Как проверить генератор

Не снимая генератор, можно проверить роторную обмотку на обрыв. Для этого снимаем щеточный узел, устанавливаем предел измерения омметра до 10 Ом и измеряем электрическое сопротивление ротора. Оно должно быть в пределах от 2,5 до 3 Ом.

Чтобы проверить генератор после снятия, выполняем следующие действия:

подключаем минус аккумулятора к корпусу генератора;
положительный вывод подключаем к щеткам ротора;
подключаем один выход контрольной лампочки к минусовой клемме АКБ, а второй — к силовому выходу генератора.

Теперь при вращении шкива генератора лампочка должна загораться.

Видео быстрой проверки генератора:

Диагностика реле-регулятора

Для проверки реле-регулятора нужно запустить двигатель автомобиля и включить фары. Через 25 минут требуется измерить напряжение между клеммой «В+» (для моторов ЗМЗ 405 и 406) или 30 (для ЗМЗ 402) генератора и массой. Напряжение должно в диапазоне от 13,6 до 14,6 В. Если оно выходит за эти пределы, то регулятор не выполняет своих функций.

Еще один способ проверки снятого с автомобиля реле-регулятора вы можете увидеть в видеоролике:

Сейчас читают:

Пропала зарядка на Ниве: основные причины и инструкция по ремонту всех моделей

Почему пропала зарядка на ВАЗ 2107 — ищем и устраняем неисправности

Нет зарядки на ВАЗ 2114 — основные причины и способы их устранения

Как отремонтировать блок питания компьютера своими руками

Почему ноутбук не включается без аккумулятора

ГАЗ Газель синичка ЗМЗ 402 › Бортжурнал › Неисправность зажигания

Имею в машине электронный блок зажигания типа 131.3734, трамблёр бесконтактный, но не с датчиком Холла, а с обмоткой и магнитной системой.

Ситуация такая включаю я зажигание, и блок зажигания начинает генерить импульс с частотой в 1 секунду, примерно, искра после катушки тоже присутствует, проверял подключая бронепровод от первого цилиндра со свечёй прямо на катушку. Снимаю чёрный (сигнальный) провод с трамблёра, генерация прекращается, как только ставлю на место, снова появляется искра на свече. Это моя первая машина с карбюратором, мне показалось это не нормально. Пробовал подключать сигнальный провод к массе машины, искра на свече возникает в момент разрыва, по моему тут всё правильно, но почему тогда через катушку трамблёра генерит? Может это быть неисправен блок зажигания? диод пробитый, кондёр высохший или ещё что?

Перелопатил весь интернет, нашел даташиты на электронную начинку начал разбираться с коммутаторами, так вот, как оказалось алгоритм работы довольно прост. После включения, при всех исправных цепях, контроллер К1055ХП1, ХП2, ХП4, и их зарубежные аналоги дают сигнал на выходной транзистор, если на вход контроллера в течении 2-3 секунд не приходит импульса, сигнал с выхода микросхемы пропадает, транзистор закрывается, так осуществляется защита катушки зажигания от постоянного напряжения. Как только мы проворачиваем стартером двигатель, трамблёр начинает генерировать импульсы, а коммутатор открывая и закрывая выходной транзистор, даёт прерывание на катушку зажигания, генерируя искру, к тому-же у контроллера предусмотрен контроль тока. У меня ситуация сложилась так, что микросхема начала периодически выходить из режима защиты, и стала генерировать импульсы раз в секунду, с чем это связано, я пока не знаю, может конденсатор С2 высох может ещё что, сегодня снял, завтра на операционный стол. Заметил случайно, когда настраивал карбюратор, машина периодически глохла и были слышны щелчки со стороны трамблёра… Снял крышку трамблёра а там…
