Схема электропроводки газель 402 двигатель: замена своими руками

Порядок подключения высоковольтных проводов змз 402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Система зажигания газель 402 карбюратор

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Общие технические характеристики

Как было указано выше, на 406 движке завод устанавливает совершенный карбюратор либо инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также регулирующую электронику, которая позволяет подстраивать карбюратор или инжектор под условия эксплуатации автомобиля.

Также на этих моторах установлен специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, поскольку при эксплуатации таких силовых агрегатах, они практически не перегреваются. Выхлопная и топливная система, глушитель, в зависимости от модификации, соответствуют стандартам Евро – 2, а также другим требованиям экологичности. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Далее:

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3 • Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Источник

В каком порядке на трамблере идут провода (ГАЗ-3110 402 двигатель)

17 апреля 2014, 19:53 #1

Ребятки спасайте в каком порядке на трамблере идут провода и как их правильео установить газ 3110 402 двигатель

17 апреля 2014, 20:30 #2

Лада ЛаргусЗиЛ 5301 Бычок 4741ос

17 апреля 2014, 20:31 #3

Игорян55, 17 апреля 2014, 19:53, #1

Ребятки спасайте в каком порядке на трамблере идут провода и как их правильео установить газ 3110 402 двигатель

1243 против часовой стрелки,на голове набит порядок зажигания,присмотрись увидишь.

17 апреля 2014, 22:46 #4

а не 1342?чейто в голове крутится

17 апреля 2014, 22:48 #5

Нет. Ваз- 1 3 4 2, а Газ 1 2 4 3.

17 апреля 2014, 23:01 #7

Малой13, 17 апреля 2014, 22:48, #5

Нет. Ваз- 1 3 4 2, а Газ 1 2 4 3.

вот поентому и крутится

17 апреля 2014, 23:02 #8

Alexei, 17 апреля 2014, 22:49, #6

А не 1-4-2-3? А может 1-2-3-4? или 1-3-4-2?

17 апреля 2014, 23:03 #9

Крендель, 17 апреля 2014, 23:01, #7

вот поентому и крутится

17 апреля 2014, 23:11 #10

Малой13, 17 апреля 2014, 23:03, #9

не страшно

Установка момента зажигания на газ 24 метки для установки видео

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

Описание краткое по установке привода трамблёра в двигатель змз402, и его последовательность, а также метки на грм шестернях.

Подскажите как правильно установить привод трамблера. Установил 1 цилиндр в ВМТ такт сжатия, совместил метки на шкиве и крышке. Устанавливаю привод параллельно блоку Евгений . Ставлю распределитель, бегунок направлен на 180 град. противоположно 1 цилиндру на крышке распределителя. В чём косяк, или я где-то не вкурил?

Алина да вроде все так. .вери трамблер теперь

Юлия Где-то не вкурил. Сделай самое простое без запарок – приподними распределитель и разверни бегунок на 180, помогает в 99%.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, “чихает” и “кашляет”, дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода – износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем.

Особенно это заметно при бесконтактной системе зажигания. Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия – отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно.

При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты. Теперь ключом s=10 мм отворачиваем болт крепления датчика-распределителя к приводу. Поворачивая из стороны в сторону, вынимаем датчик-распределитель. Ключом s=13 мм отворачиваем две гайки крепления привода к блоку цилиндров.

Раскачивая привод, вынимаем его из блока цилиндров. Прорезь в приводе под датчик-распределитель несколько смещена, поэтому, чтобы не ошибиться с установкой, сначала вставляем в привод датчик-распределитель и находим примерное положение бегунка, направленного на контакт провода первого цилиндра.

Привод при этом гайками не закрепляем, так как если при совмещенных метках октан-корректор сильно отклоняется от центрального положения, то это означает, что вы ошиблись с совмещением шестерни на приводе и на распределительном вале. В этом случае снова немного вынимаем привод из блока, поворачиваем вал плоской отверткой в нужную сторону и снова вставляем в блок. Убедившись в правильной установке по меткам на датчике, закрепляем привод и сам датчик-распределитель. Надеваем на место крышку и пробуем завести двигатель. После прогрева до рабочей температуры выставляем зажигание по стробоскопу и проверяем работу двигателя на различных режимах, совершив пробную поездку.

Александр алешин, материал подготовлен при содействии ооо “сигнал-сервис” Тамара .

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

– центробежный регулятор 15–18

– вакуумный регулятор 8–10

Зазор свечи зажигания, мм 0,8

Сопротивление резистора бегунка*, кОм 5–8

Сопротивление наконечника свечи, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4–0,45

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

  • http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
  • https://autocarmy.ru/regulirovka-i-ustanovka-zazhiganiya-zmz-402-sekrety-i-sovety/
  • http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402
  • https://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Катушка зажигания

Катушка зажигания — это трансформатор, на железном сердечнике которого намотана вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Техническое обслуживание катушки зажигания

Для предохранения от возможного пробоя пластмассовой крышки катушку зажигания необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжения.

Проверка состояния катушки

В катушке неисправности чаще всего появляются из-за ее перегрева и работы с увеличенными зазорами свечей.

Прежде чем снять катушку зажигания для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки.

Проверять катушку следует на специальном стенде модели К-295.

Если не обеспечивается бесперебойное искрообразование вследствие пробоя изоляции катушки, межвиткового замыкания, сколов и трещин пластмассовой крышки, прогара крышки, разгерметизации корпуса и вытекания масла, следует заменить катушку.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

двигатель стреляет в карбюратор при резком нажатити на дросель глохнет карбюратор дааз раньше работал норм зажигание бсз на холост. норм. менялась прокладка гбцдвигатель 402 есть видео не знаю как разместить

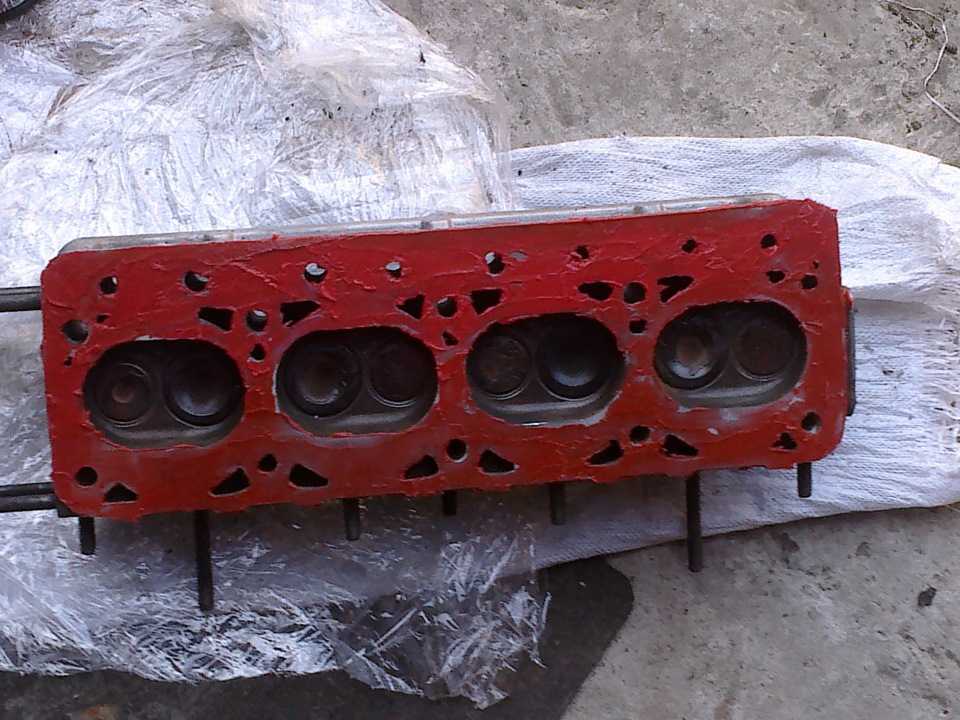

герметом по ходу раковины выжранные тосолом замазал. Зачётная шмаль!

проблема решилась был переставлены провода 3и2 всем спосибо

на крышку не смотреть кантакт бегунка на первый целиндыр от радиатора дальше по схеме 1243 против часовой правильно?

По инструкции, что я выше выложил. Я не знаю на сколько оно так сбито, может быть на сколько угодно градусов.Если оно сбито, то надписи на крышке уже не помогут.

положение рв это стояк на 180 на шпильки надеть?

спосибо так и сделаю

Это способ наверняка уже. Не смотри, что там у тебя на крышке написано, особенно если до тебя кто-то этот мотор крутил.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

Преспокойно. Трамблер крутится от шестерни распредвала. Когда кривые ручки вставляют стояк трамблера в блок то не учитывают при этом положение РВ.Я такое на почти на половине волго-моторов наблюдал.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

на 180 град повернешь вставишь и небудет работать

Система зажигания — батарейная, бесконтактная — состоит из катушки зажигания, коммутатора, датчика-распределителя зажигания, свечей зажигания, наконечников свечей, проводов низкого и высокого напряжения. Схема системы зажигания показана на схеме электорооборудования автомобилей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схема электропроводки газель 402 двигатель: замена своими руками

Порядок подключения высоковольтных проводов змз 402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Система зажигания газель 402 карбюратор

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Общие технические характеристики

Как было указано выше, на 406 движке завод устанавливает совершенный карбюратор либо инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также регулирующую электронику, которая позволяет подстраивать карбюратор или инжектор под условия эксплуатации автомобиля.

Также на этих моторах установлен специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, поскольку при эксплуатации таких силовых агрегатах, они практически не перегреваются. Выхлопная и топливная система, глушитель, в зависимости от модификации, соответствуют стандартам Евро – 2, а также другим требованиям экологичности. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Далее:

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3 • Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Источник

В каком порядке на трамблере идут провода (ГАЗ-3110 402 двигатель)

17 апреля 2014, 19:53 #1

Ребятки спасайте в каком порядке на трамблере идут провода и как их правильео установить газ 3110 402 двигатель

17 апреля 2014, 20:30 #2

Лада ЛаргусЗиЛ 5301 Бычок 4741ос

17 апреля 2014, 20:31 #3

Игорян55, 17 апреля 2014, 19:53, #1

Ребятки спасайте в каком порядке на трамблере идут провода и как их правильео установить газ 3110 402 двигатель

1243 против часовой стрелки,на голове набит порядок зажигания,присмотрись увидишь.

17 апреля 2014, 22:46 #4

а не 1342?чейто в голове крутится

17 апреля 2014, 22:48 #5

Нет. Ваз- 1 3 4 2, а Газ 1 2 4 3.

17 апреля 2014, 23:01 #7

Малой13, 17 апреля 2014, 22:48, #5

Нет. Ваз- 1 3 4 2, а Газ 1 2 4 3.

вот поентому и крутится

17 апреля 2014, 23:02 #8

Alexei, 17 апреля 2014, 22:49, #6

А не 1-4-2-3? А может 1-2-3-4? или 1-3-4-2?

17 апреля 2014, 23:03 #9

Крендель, 17 апреля 2014, 23:01, #7

вот поентому и крутится

17 апреля 2014, 23:11 #10

Малой13, 17 апреля 2014, 23:03, #9

не страшно

Установка момента зажигания на газ 24 метки для установки видео

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

Описание краткое по установке привода трамблёра в двигатель змз402, и его последовательность, а также метки на грм шестернях.

Подскажите как правильно установить привод трамблера. Установил 1 цилиндр в ВМТ такт сжатия, совместил метки на шкиве и крышке. Устанавливаю привод параллельно блоку Евгений . Ставлю распределитель, бегунок направлен на 180 град. противоположно 1 цилиндру на крышке распределителя. В чём косяк, или я где-то не вкурил?

Алина да вроде все так. .вери трамблер теперь

Юлия Где-то не вкурил. Сделай самое простое без запарок – приподними распределитель и разверни бегунок на 180, помогает в 99%.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, “чихает” и “кашляет”, дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода – износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем.

Особенно это заметно при бесконтактной системе зажигания. Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия – отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно.

При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты. Теперь ключом s=10 мм отворачиваем болт крепления датчика-распределителя к приводу. Поворачивая из стороны в сторону, вынимаем датчик-распределитель. Ключом s=13 мм отворачиваем две гайки крепления привода к блоку цилиндров.

Раскачивая привод, вынимаем его из блока цилиндров. Прорезь в приводе под датчик-распределитель несколько смещена, поэтому, чтобы не ошибиться с установкой, сначала вставляем в привод датчик-распределитель и находим примерное положение бегунка, направленного на контакт провода первого цилиндра.

Привод при этом гайками не закрепляем, так как если при совмещенных метках октан-корректор сильно отклоняется от центрального положения, то это означает, что вы ошиблись с совмещением шестерни на приводе и на распределительном вале. В этом случае снова немного вынимаем привод из блока, поворачиваем вал плоской отверткой в нужную сторону и снова вставляем в блок. Убедившись в правильной установке по меткам на датчике, закрепляем привод и сам датчик-распределитель. Надеваем на место крышку и пробуем завести двигатель. После прогрева до рабочей температуры выставляем зажигание по стробоскопу и проверяем работу двигателя на различных режимах, совершив пробную поездку.

Александр алешин, материал подготовлен при содействии ооо “сигнал-сервис” Тамара .

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

– центробежный регулятор 15–18

– вакуумный регулятор 8–10

Зазор свечи зажигания, мм 0,8

Сопротивление резистора бегунка*, кОм 5–8

Сопротивление наконечника свечи, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4–0,45

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

  • http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
  • https://autocarmy.ru/regulirovka-i-ustanovka-zazhiganiya-zmz-402-sekrety-i-sovety/
  • http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402
  • https://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Катушка зажигания

Катушка зажигания — это трансформатор, на железном сердечнике которого намотана вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Техническое обслуживание катушки зажигания

Для предохранения от возможного пробоя пластмассовой крышки катушку зажигания необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжения.

Проверка состояния катушки

В катушке неисправности чаще всего появляются из-за ее перегрева и работы с увеличенными зазорами свечей.

Прежде чем снять катушку зажигания для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки.

Проверять катушку следует на специальном стенде модели К-295.

Если не обеспечивается бесперебойное искрообразование вследствие пробоя изоляции катушки, межвиткового замыкания, сколов и трещин пластмассовой крышки, прогара крышки, разгерметизации корпуса и вытекания масла, следует заменить катушку.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

двигатель стреляет в карбюратор при резком нажатити на дросель глохнет карбюратор дааз раньше работал норм зажигание бсз на холост. норм. менялась прокладка гбцдвигатель 402 есть видео не знаю как разместить

герметом по ходу раковины выжранные тосолом замазал. Зачётная шмаль!

проблема решилась был переставлены провода 3и2 всем спосибо

на крышку не смотреть кантакт бегунка на первый целиндыр от радиатора дальше по схеме 1243 против часовой правильно?

По инструкции, что я выше выложил. Я не знаю на сколько оно так сбито, может быть на сколько угодно градусов.Если оно сбито, то надписи на крышке уже не помогут.

положение рв это стояк на 180 на шпильки надеть?

спосибо так и сделаю

Это способ наверняка уже. Не смотри, что там у тебя на крышке написано, особенно если до тебя кто-то этот мотор крутил.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

Преспокойно. Трамблер крутится от шестерни распредвала. Когда кривые ручки вставляют стояк трамблера в блок то не учитывают при этом положение РВ.Я такое на почти на половине волго-моторов наблюдал.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

на 180 град повернешь вставишь и небудет работать

Система зажигания — батарейная, бесконтактная — состоит из катушки зажигания, коммутатора, датчика-распределителя зажигания, свечей зажигания, наконечников свечей, проводов низкого и высокого напряжения. Схема системы зажигания показана на схеме электорооборудования автомобилей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
