Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

Блок цилиндров — одна из основных частей двигателя

Для этого необходимо:

  1. Открыть крышку с расширительного бочка ЖСО.

Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

  1. Обесточить электросистему автомобиля путём отключения аккумулятора.

Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы

«Телевизором» в «Газели» называется передняя верхняя часть кузова автомобиля с запором и тросиком замка капота

Подводные шланги к помпе двигателя ЗМЗ 405 обеспечивают подвод/отвод ОЖ в системе охлаждения

Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень

Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов

Съём помпы невозможен без демонтажа радиатора охлаждения двигателя

Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто

В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата

Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы

Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

  1. При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.

Литол используется для обработки патрубков и мест посадок деталей, которые впоследствии крепятся с помощью винтов либо болтов

Оригинал

Помпа ЗМЗ 406, как и все автомобильные детали, имеет каталожные номера. Оригинальный артикул водяного насоса может быть прописан двумя способами: 4063.1000450-20 или 4061.1307010-21.

При выборе оригинальной детали стоит обратить внимание, покупает ли автолюбитель оригинал или подделку. Помпа ЗМЗ 406 всегда упакована в полиэтилен с товарным знаком «ЗМЗ»

Все швы спаяны и ровные. В комплекте с водяным насосом идет уплотнительная прокладка. На коробке всегда располагается фирменный знак Заволжского моторного завода, а также голограмма-наклейка.

В оригинальном изделии, внутри коробки, всегда располагается гарантийный лист, в котором также пишется свод правил по установке, адреса филиалов завода, а также условия гарантии, возврата и замены. На водяном насосе производства Заволжского моторного завода всегда имеется специальная отметка на металлической части корпуса.

Замена агрегата

Несмотря на то что система является достаточно надежной, иногда все же приходится заниматься заменой насоса охлаждающей жидкости. Намного выгоднее проводить именно замену, а не ремонт. Ремонтировать эту систему довольно часто не представляется возможным, а если и можно, то обычно это стоит либо столько же, либо дороже, чем провести замену и поставить полностью новое устройство. Наиболее распространенной проблемой насоса ОЖ является протечка жидкости. В таком случае возможна только замена аппарата. Обычно причиной такой неполадки становятся следующие факторы:

  • низкое качество устройства;
  • износ.

Если во время работы возникает достаточно сильный шум, то это также признак технических неполадок. В худшем случае это означает поломку или выход из строя рабочего колеса, то есть крыльчатки.

Замена штуцера печки


Изначально на новой помпе стоял штуцер с внутренним диаметром 11, при этом он рассчитан на шланг диаметром 16.
Я сразу же хотел сменить его, для этого купил новый штуцер на помпу змз 402 и рассверлил его до внутреннего
диаметра в 13 мм, но сразу поменять не получилось:

Сложность была в том, что шлиц у штатного штуцера специфический — из двух лысок, и посажен он был
на резьбовой герметик:

И вот недавно мне пришла идея, как его открутить, причём без какой-бы то ни было разборки двигателя.
Для этого пришлось купить длинную торцевую головку на 19:

И болгаркой аккуратно срезать у неё 4 грани из 6:

Так старый штуцер открутился без проблем, из сложностей — буртик слегка превышал 19 мм в диаметре,
то есть головку пришлось наколачивать молотком, соориентировав её в правильном положении. Потом были
сложности с выбиванием штуцера из головки, но это уже совсем другая история.

Новый штуцер, расточенный до 13 мм вкрутил той же головкой с уплотнением ФУМ-лентой.

Какую помпу лучше поставить на газель 406 двигатель

Какую помпу купить.

Сообщение Leon » Вт июл 21, 2009 22:29 pm

Сообщение Димок » Вт июл 21, 2009 23:48 pm

Сообщение TANKER » Ср июл 22, 2009 1:24 am

Сообщение Leon » Ср июл 22, 2009 13:45 pm

Сообщение Leon » Чт июл 23, 2009 19:17 pm

Re: Какую помпу купить.

Сообщение Ice_Man » Пн апр 04, 2011 13:08 pm

Re: Какую помпу купить.

Сообщение Сергей-Волгарь » Пн апр 04, 2011 13:12 pm

Re: Какую помпу купить.

Сообщение Ioshka » Чт апр 07, 2011 20:04 pm

Re: Какую помпу купить.

Сообщение Ice_Man » Пт апр 08, 2011 19:50 pm

Re: Какую помпу купить.

Сообщение Ioshka » Сб апр 09, 2011 17:55 pm

Re: Какую помпу купить.

Сообщение Aurora man » Пт апр 29, 2011 18:56 pm

Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Re: Какую помпу купить.

Сообщение Ice_Man » Ср май 04, 2011 13:02 pm

Aurora man писал(а): Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Источник

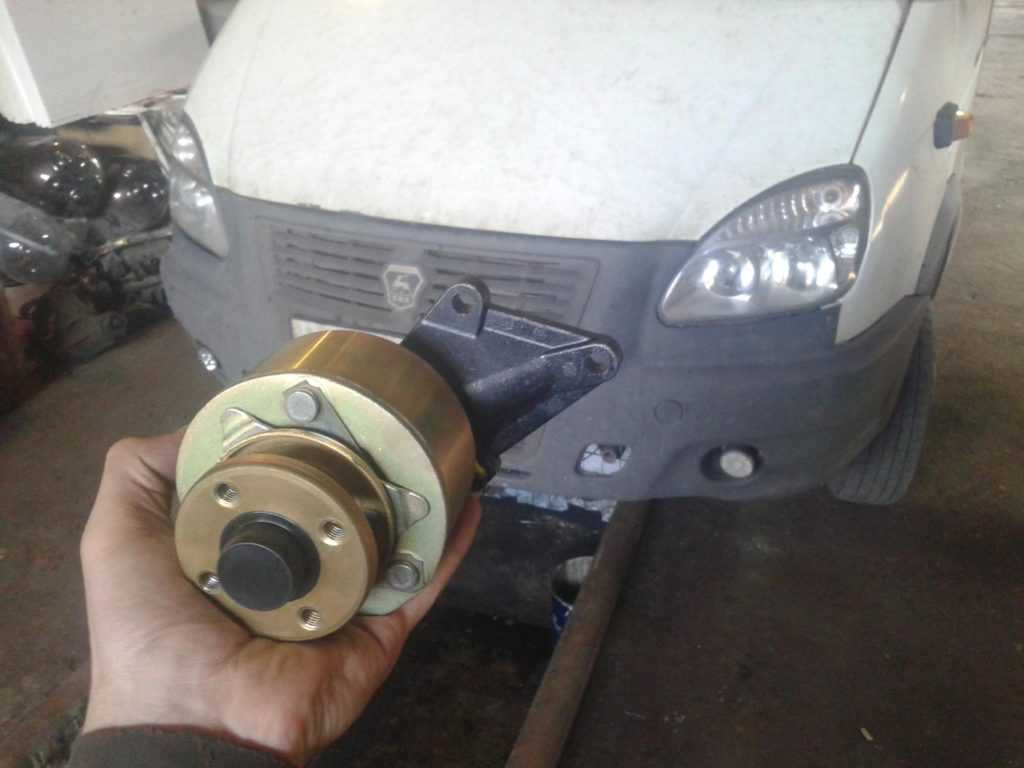

Как снять электромуфту с помпы змз 405

Водяной насос — центробежного типа, с электромагнитной муфтой привода вентилятора, установлен на крышке цепи, подача охлаждающей жидкости насосом осуществляется в блок цилиндров

Герметичность насоса обеспечивается самоподжимным торцевым уплотнением 7, которое запрессовывается в корпус 6 водяного насоса и на валик подшипника 11.

Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость 9, закрытую заглушкой.

Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия 10 и 4. Проникающий через уплотнение пар испаряется в атмосферу через отверстие 4.

В эксплуатации необходимо следить за чистотой отверстий 4 и 10, и, для предотвращения преждевременного выхода подшипника из строя, при проведении ТО-2 отверстия необходимо очищать от загрязнений.

Наличие постоянной течи из контрольного отверстия 10 дренажной полости говорит о потере герметичности уплотнения и необходимости замены водяного насоса.

Подшипник 11 удерживается от перемещения в корпусе водяного насоса фиксатором 3, который завернут до упора и закернен.

Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе и в процессе эксплуатации добавления смазки не требует.

На валик подшипника напрессована стальная, штампованная крыльчатка 8.

На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита 12 электромагнитной муфты.

Ступица 1 крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике.

При отсутствии напряжения на электромагните ступица 1 вместе с ведомым диском 13 разъединена со шкивом 2 и вращается свободно с небольшой угловой скоростью.

При подаче напряжения на электромагнит муфты ведомый диск 13, преодолевая усилие пластинчатых пружин 14, притягивается к шкиву 2 и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса. Когда напряжение с электромагнита муфты снимается, пластинчатые пружины 14 отводят диск 13 от шкива 2, разъединяя ступицу и шкив.

Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъёма 5.

Подача напряжения на электромагнит муфты происходит по сигналу с блока управления через реле при повышении температуры охлаждающей жидкости свыше плюс 93 :1: 2 °С, выключение — при снижении ниже плюс 91 :1: 2 °с.

Основные параметры электромагнитной муфты:

1. Напряжение питания—10,8. 15В.

2. Потребляемая электрическая мощность — не более 50 Вт.

3. Передаваемый крутящий момент при напряжении 12 B — не менее 20 Нм (2 кгс м).

4. Минимальное напряжение срабатывания — 10 В.

5. Передаваемый крутящий момент при минимальном напряжении — не менее 11 Нм(1,1 кгс м).

6. Зазор между ведомым диском и шкивом 0,2. . .0,5 мм.

Водяной насос с электромагнитной муфтой является неремонтируемым изделием. При выходе из строя водяного насоса или электромагнитной муфты следует заменить весь узел в сборе.

Привод водяного насоса и генератора (без насоса ГУР) осуществляется поликлиновым ремнем 6РК 1275 от шкива коленчатого вала.

Передаточное число привода водяного насоса — 1,11.

Натяжение ремня осуществляется автоматическим натяжным устройством, которое обеспечивает необходимое натяжение ремня при его растяжении и демпфирование (гашение) возникающих в приводе колебаний.

В процессе эксплуатации натяжное устройство не требует обслуживания и регулировки.

Кроме устранения необходимости регулировки натяжения ремня применение автоматического натяжного устройства позволяет увеличить срок службы ремня привода агрегатов и срок службы подшипников водяного насоса, генератора и ролика натяжного устройства.

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Как снять и заменить помпу на Газели 405?

В первую очередь необходимо слить охлаждающую жидкость. Для этого необходимо открыть кран, который расположен непосредственно на блоке и подключить к нему шланг.

На слив охладителя понадобится определённое время. Поэтому можно приступать к демонтажу отдельных элементов:

  • снимается верхняя часть телевизора, удерживаемая болтами;
  • ослабляется ролик натяжителя;
  • ослабляется ремень. Для этого понадобится ключ на 10. Рекомендуется воспользоваться специальным воротком;
  • демонтируется ремень, причём сначала с ролика, а потом — генератора.

Теперь необходимо демонтировать верхний патрубок. Под радиатор необходимо установить ёмкость, после чего можно снимать нижний патрубок. После этого можно аккуратно демонтировать радиатор и слить с него остатки охлаждающей жидкости.

Особое внимание следует уделить подушкам радиатора, поскольку иногда автовладельцы теряют эти элементы. Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор

Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор.

На следующем этапе необходимо отключить все разъемы, запоминая последовательность работы.

Схема системы охлаждения

Схема системы охлаждения 402 ДВС достаточно простая. Так, охлаждается двигатель при помощи охлаждающей жидкости, которой может служить вола, тосол, и в редких случаях даже антифриз. Схема движения жидкости — кольцевая, и выглядит следующим образом: радиатор — патрубок — термостат — водяная рубашка — водяной насос — патрубки — радиатор.

Чтобы понимать более наглядно, стоит рассмотреть непосредственную схему циркуляции ОЖ, а также элементы, которые в неё входят:

I — с одним отопителем; II — с двумя отопителями и электронасосом (для фургонов с двумя рядами сидений и автобусов); 1 — расширительный бачок; 2 — термостат; 3 — датчик указателя температуры охлаждающей жидкости; 4 — радиатор; 5 — сливная пробка (кран) радиатора; 6 — вентилятор; 7 — ремень привода вентилятора; 8 — ремень привода насоса охлаждающей жидкости; 9 — насос охлаждающей жидкости; 10 — сливной кран блока цилиндров; 12 — электронасос системы отопления; 11, 13 — кран отопителя; 14 — радиатор дополнительного отопителя; 15, 16 — радиатор основного отопителя; 17 — основной клапан термостата; 18 — байпасный клапан.

Доработка системы охлаждения — ГАЗ Газель, 2.4 л., 1998 года на DRIVE2

Капремонт двигателя Мурены подразумевает совмещение блока ЗМЗ 402 с ГБЦ УМЗ 417. Их особенности обсуждались неоднократно, повторяться нет смысла. Нужно попробовать максимально использовать положительные качества каждого узла и свести к минимуму их слабые стороны. Прежде всего, решено изменить схему системы охлаждения, включив в нее принудительный электронасос.

Синим цветом показаны отличия от стандарта

ГБЦ 417 имеет кран печки со стороны выпускного канала 4-го цилиндра и заглушку на задней стенке, два канала ОЖ на передней стенке и водораспределительную трубку в левом из них.

ГБЦ 417 вид сзади

ГБЦ 417 вид спереди

Заглушку меняем на танк от ГБЦ 402 и соединяем с нижним патрубком отопителя салона через трехходовой кран или байпас, который отсекает обратку печки от малого патрубка помпы. В эту магистраль врезан электронасос. Штатная помпа имеет малый патрубок с внутренним сечением 10 мм, чего не достаточно для эффективной работы. Значит, либо растачиваем его до 18 мм, либо глушим и соединяем обратку с большим патрубком помпы через тройник должного диаметра (пункт 1). Сама помпа нуждается в чистке и шлифовке, как и термостат.

Отложения на стенках помпы (вот так тосол!)

Выводим плоскости и удаляем огрехи формовки

Убираем внутреннюю прокладку для уменьшения зазоров, используем только герметик. Водораспределительную трубку ГБЦ 417 удаляем, она здесь не нужна. Термостат ставим на переходную пластину, которая заглушит левый канал (фото 3). Это, так сказать, конструктивные особенности предстоящей сборки ДВС. А вот внутренние особенности хотелось бы обсудить со знатоками. Прокладка ГБЦ 402, казалось бы, лишена недостатков своих предшественниц в плане распределения ОЖ. Но возникает локальный перегрев между 2 и 3 цилиндрами в зоне двух выпускных каналов из-за малых диаметров отверстий в прокладке, количества ОЖ просто не хватает. Есть два варианта: пробить треугольные отверстия у средних каналов или поставить прокладку 402.5 (пункт 2).

Прокладка ГБЦ 402.5

Самый горячий — 4 цилиндр. Доводим диаметр штуцера танка до максимума — 16 мм. Но у нас остается штатный кран печки на ГБЦ 417 (фото 1, 2). Может быть, кто-то использовал его (пункт 3) для принудительного притока (оттока) ОЖ? Хотелось бы узнать мнение опытных людей по пунктам 1, 2 и 3. Буду благодарен за советы и критику.

www.drive2.ru

Помпа 406 Bautler

То что Bautler, это бренд, созданный для России — это к гадалке не ходи. На коробочке нет ни одного слова «made in откуда». Вообщем родной брат Асва, Финвал, Герцог, Хола и других подобных фирм делающих запчасти ИСКЛЮЧИТЕЛЬНО для Российского рынка. Как показала практика, некоторыми запчастями можно пользоваться, только если они не стратегического значения. Держа в руках эту помпу, я вспомнил наш мультик, в котором мушкетеры были представлены собачками, а плохие гвардейцы кардинала – черными помойными котами. В нем была сказана очень хорошая фраза: *возьмите лучших из лучших. – Лучшие из лучших зализывают раны монсиньор. Тогда возьмите лучших из худших*. Это наш случай )). Не скажу про данную помпу, чего-то очень хвалебного или очень ужасного. Чисто визуально, сделана неплохо. Крыльчатка металлическая, причем с покрытием. Снимал данные помпы с двигателя через год работы, крыльчатку «не ест», если конечно залита не лужская «кислота». Есть прецеденты, когда данная помпа выхаживает более двух лет. У людей были случаи, когда текла сразу после установки. У меня такого не было ни разу.

помпа Bautler, вид со стороны крыльчатки

Помпа 406 Bautler

То что Bautler, это бренд, созданный для России — это к гадалке не ходи. На коробочке нет ни одного слова «made in откуда». Вообщем родной брат Асва, Финвал, Герцог, Хола и других подобных фирм делающих запчасти ИСКЛЮЧИТЕЛЬНО для Российского рынка. Как показала практика, некоторыми запчастями можно пользоваться, только если они не стратегического значения. Держа в руках эту помпу, я вспомнил наш мультик, в котором мушкетеры были представлены собачками, а плохие гвардейцы кардинала – черными помойными котами. В нем была сказана очень хорошая фраза: *возьмите лучших из лучших. – Лучшие из лучших зализывают раны монсиньор. Тогда возьмите лучших из худших*. Это наш случай )). Не скажу про данную помпу, чего-то очень хвалебного или очень ужасного. Чисто визуально, сделана неплохо. Крыльчатка металлическая, причем с покрытием. Снимал данные помпы с двигателя через год работы, крыльчатку «не ест», если конечно залита не лужская «кислота». Есть прецеденты, когда данная помпа выхаживает более двух лет. У людей были случаи, когда текла сразу после установки. У меня такого не было ни разу.


помпа Bautler, вид со стороны крыльчатки

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

замена масла в двигателе ЗМЗ 402

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

  • 5W-30;
  • 10W-30;
  • 5W-40;
  • 10W-40;
  • 5W-40.

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей

При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе

Сколько масла лить в ЗМЗ 402

В системе смазки двигателя содержится 6 литров масла. При замене часть его неизбежно остается в масляных каналах и картере. Поэтому после слива масла с демонтажом масляного фильтра в мотор войдет примерно 5,7 литра.Шести литров достаточно для замены и последующей доливки во время эксплуатации. Если сальники и кольца изношены, имеет смысл сразу купить дополнительный объем масла. Количество зависит от состояния мотора.

Расходники

Для замены понадобится:

  • 6 литров масла;
  • сменный элемент масляного фильтра;
  • прокладка под пробку маслосливного отверстия;
  • резиновое уплотнение крышки фильтра.

Инструмент

Перед началом работ нужно подготовить набор гаечных ключей, воронка и емкость для слива масла. Для удаления остатков масла вокруг маслосливных отверстий и с корпуса фильтра понадобится чистая ветошь.Работы проводятся на смотровой яме, эстакаде или подъемнике.

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

  • открутить болты крепления защиты картера (при наличии таковой);
  • демонтировать пластину защиты;
  • открыть заливную горловину на головке мотора;
  • подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
  • ключом на 24 открутить сливную пробку;
  • дождаться, пока масло полностью стечет из картера;
  • ключам на 14 открутить болт крепления крышки масляного фильтра;
  • снять крышку и извлечь фильтрующий элемент;
  • протереть ветошью крышку и корпус фильтра;
  • установить новую прокладку и фильтрующий элемент;
  • закрыть крышку фильтра и затянуть болт крепления;
  • протереть ветошью пробку и картер вокруг маслосливного отверстия;
  • установить на пробку новую прокладку;
  • затянуть сливную масляную пробку;
  • закрепить защиту картера и затянуть болты;
  • используя воронку, залить 5 литров масла в двигатель;
  • дождаться, пока масло стечет в поддон;
  • проверить уровень щупом;
  • завести мотор и дождаться, пока погаснет лампа давления масла;
  • заглушить двигатель;
  • убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
  • проверить уровень масла и при необходимости долить его;
  • залить крышку маслозаливной горловины

На этом замена масла в двигателе ЗМЗ 402 завершена и машина готова к эксплуатации.

ГАЗ 31 ЗМЗ-406 › Бортжурнал › Установка газелевской помпы на печку.

Наконец-то и я сподобился, таки установил дополнительную помпу на выход радиатора печки. Эффективность этой доработки подтвердилась сразу же, при 70 градусах, воздух из левого дефлектора при максимальном режиме вентилятора, становился нестерпимо (для руки) горячим. Развив функциональность этой доработки, подключил к помпе через мощный диод провод от вентилятора охлаждения для автоматического включения помпы при работе вентилятора. В жару, особенно при остановленном двигателе, циркуляция охлаждающей жидкости обеспечит равномерное охлаждение двигателя без паровых пробок.

Теперь о самой работе. Купил помпу за 750 руб. с патрубками на 16. Для обеспечения поворотов, в сантехнике купил угольник со штуцерами «под шланг» на 18 (на поверку оказалось, что они меньше диаметром, чем на 16 на помпе) Два шланга, не знаю от чего, изогнутых под 90 град., хомуты, герметик, фум-ленту и ТОСОЛ. Помпу поставил в угол моторного отсека за петли капота. прикрутив ее за одно ухо болтом отбортовки проводов.

Шланг, идущий из радиатора печки к помпе двигателя, пережал фиксирующимися щипцами из набора инструментов (на манер медицинских зажимов), включил зажигание и перевел крутилку температуры в положение минимума, кран закрылся. Открутил хомут на шланге выхода печки, и стянул с него шланг. Вылилось около литра ТОСОЛа из радиатора. В шланг вставил сантехнический угольник, подмотав его фум-лентой, затянул хомут. На другой конец угольника надел «кривой» шланг и подцепил его на выход помпы (боковой штуцер). Кривым шлангом соединил штуцер выхода радиатора печки со входом помпы (центральный штуцер).

Затянул все соединения и долил ТОСОЛ в расширительный бачок, предварительно сняв зажим со шланга и открыв кран печки. Установил включатель в резервное гнездо на «бороде».

Пока пиктограмма на нем от обогрева сидений, но со временем, что-нибудь придумаю.

Реле поставил рядом с правой фарой.

Первый запуск показал отсутствие течей и эффективность доработки.

PS Дополнительно помещаю схему включения дополнительной помпы в систему охлаждения.

источник

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «газель»

Benzonasos na zmz 402

Ревизия Механического топливного насоса на ЗМЗ 402Подробнее

бензонасос ЗМЗ 402 — замена рем-комплекта-Подробнее

Регулировка клапанов ЗМЗ 402 (24д, УМЗ)Подробнее

Карбюратор К 151 регулировка холостого ходаПодробнее

ГАЗ 2410, ЗМЗ-402, разгон до 100 км/ч.Подробнее

Зажигание на 402 двигателе. Выставляем привод трамблёра.Подробнее

Система охлаждения ЗМЗ 402(доработка!)Подробнее

Отличие ГБЦ ЗМЗ 24Д ЗМЗ 2401 и ЗМЗ 402 ЗМЗ 4021Подробнее

Двигатель ЗМЗ 402 . Ремонт . Сборка .Подробнее

ГАЗ 2410 Нюансы выбора помпы для 402 двигателя.Подробнее

Поршневая от 405 на 402 Газель. Начинаю капремонт. Обзор и цены запчастейПодробнее

ЗАЖИГАНИЕ НА 402 ДВИГАТЕЛЕ. СТАВИМ ПРИВОД ТРАМБЛЁРА.Подробнее

ЦАРЬ-ЗМЗ. Капиталка и доработки 402 | #ВОЛГАЛЛАПодробнее

волга ,двигатель 402 меняем помпу,как поменять помпу №1Подробнее

Сборка 402 двигателя: головка, гильзы. Продолжаю капремонтПодробнее

Ремонт помпы Волга дв 402Подробнее

Установка инжектора на змз 402 / 24ДПодробнее

ЗМЗ 402 поломки и проблемы двигателя | Слабые стороны ZMZ мотораПодробнее

Супер ПОДРОБНАЯ регулировка КЛАПАНОВ и ЗАЖИГАНИЯ, даже ребёнок поймёт.ВАЗ УАЗ ЗМЗ 402Подробнее

ЗАМЕНА ПРОКЛАДКИ ПОД ГОЛОВКОЙ, 402 МОТОР.Подробнее

голоса

Рейтинг статьи

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

Блок цилиндров — одна из основных частей двигателя

Для этого необходимо:

  1. Открыть крышку с расширительного бочка ЖСО.

Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

  1. Обесточить электросистему автомобиля путём отключения аккумулятора.

Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы

«Телевизором» в «Газели» называется передняя верхняя часть кузова автомобиля с запором и тросиком замка капота

Подводные шланги к помпе двигателя ЗМЗ 405 обеспечивают подвод/отвод ОЖ в системе охлаждения

Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень

Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов

Съём помпы невозможен без демонтажа радиатора охлаждения двигателя

Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто

В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата

Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы

Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

  1. При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.

Литол используется для обработки патрубков и мест посадок деталей, которые впоследствии крепятся с помощью винтов либо болтов

Оригинал

Помпа ЗМЗ 406, как и все автомобильные детали, имеет каталожные номера. Оригинальный артикул водяного насоса может быть прописан двумя способами: 4063.1000450-20 или 4061.1307010-21.

При выборе оригинальной детали стоит обратить внимание, покупает ли автолюбитель оригинал или подделку. Помпа ЗМЗ 406 всегда упакована в полиэтилен с товарным знаком «ЗМЗ»

Все швы спаяны и ровные. В комплекте с водяным насосом идет уплотнительная прокладка. На коробке всегда располагается фирменный знак Заволжского моторного завода, а также голограмма-наклейка.

В оригинальном изделии, внутри коробки, всегда располагается гарантийный лист, в котором также пишется свод правил по установке, адреса филиалов завода, а также условия гарантии, возврата и замены. На водяном насосе производства Заволжского моторного завода всегда имеется специальная отметка на металлической части корпуса.

Замена агрегата

Несмотря на то что система является достаточно надежной, иногда все же приходится заниматься заменой насоса охлаждающей жидкости. Намного выгоднее проводить именно замену, а не ремонт. Ремонтировать эту систему довольно часто не представляется возможным, а если и можно, то обычно это стоит либо столько же, либо дороже, чем провести замену и поставить полностью новое устройство. Наиболее распространенной проблемой насоса ОЖ является протечка жидкости. В таком случае возможна только замена аппарата. Обычно причиной такой неполадки становятся следующие факторы:

  • низкое качество устройства;
  • износ.

Если во время работы возникает достаточно сильный шум, то это также признак технических неполадок. В худшем случае это означает поломку или выход из строя рабочего колеса, то есть крыльчатки.

Замена штуцера печки


Изначально на новой помпе стоял штуцер с внутренним диаметром 11, при этом он рассчитан на шланг диаметром 16.
Я сразу же хотел сменить его, для этого купил новый штуцер на помпу змз 402 и рассверлил его до внутреннего
диаметра в 13 мм, но сразу поменять не получилось:

Сложность была в том, что шлиц у штатного штуцера специфический — из двух лысок, и посажен он был
на резьбовой герметик:

И вот недавно мне пришла идея, как его открутить, причём без какой-бы то ни было разборки двигателя.
Для этого пришлось купить длинную торцевую головку на 19:

И болгаркой аккуратно срезать у неё 4 грани из 6:

Так старый штуцер открутился без проблем, из сложностей — буртик слегка превышал 19 мм в диаметре,
то есть головку пришлось наколачивать молотком, соориентировав её в правильном положении. Потом были
сложности с выбиванием штуцера из головки, но это уже совсем другая история.

Новый штуцер, расточенный до 13 мм вкрутил той же головкой с уплотнением ФУМ-лентой.

Какую помпу лучше поставить на газель 406 двигатель

Какую помпу купить.

Сообщение Leon » Вт июл 21, 2009 22:29 pm

Сообщение Димок » Вт июл 21, 2009 23:48 pm

Сообщение TANKER » Ср июл 22, 2009 1:24 am

Сообщение Leon » Ср июл 22, 2009 13:45 pm

Сообщение Leon » Чт июл 23, 2009 19:17 pm

Re: Какую помпу купить.

Сообщение Ice_Man » Пн апр 04, 2011 13:08 pm

Re: Какую помпу купить.

Сообщение Сергей-Волгарь » Пн апр 04, 2011 13:12 pm

Re: Какую помпу купить.

Сообщение Ioshka » Чт апр 07, 2011 20:04 pm

Re: Какую помпу купить.

Сообщение Ice_Man » Пт апр 08, 2011 19:50 pm

Re: Какую помпу купить.

Сообщение Ioshka » Сб апр 09, 2011 17:55 pm

Re: Какую помпу купить.

Сообщение Aurora man » Пт апр 29, 2011 18:56 pm

Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Re: Какую помпу купить.

Сообщение Ice_Man » Ср май 04, 2011 13:02 pm

Aurora man писал(а): Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Источник

Как снять электромуфту с помпы змз 405

Водяной насос — центробежного типа, с электромагнитной муфтой привода вентилятора, установлен на крышке цепи, подача охлаждающей жидкости насосом осуществляется в блок цилиндров

Герметичность насоса обеспечивается самоподжимным торцевым уплотнением 7, которое запрессовывается в корпус 6 водяного насоса и на валик подшипника 11.

Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость 9, закрытую заглушкой.

Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия 10 и 4. Проникающий через уплотнение пар испаряется в атмосферу через отверстие 4.

В эксплуатации необходимо следить за чистотой отверстий 4 и 10, и, для предотвращения преждевременного выхода подшипника из строя, при проведении ТО-2 отверстия необходимо очищать от загрязнений.

Наличие постоянной течи из контрольного отверстия 10 дренажной полости говорит о потере герметичности уплотнения и необходимости замены водяного насоса.

Подшипник 11 удерживается от перемещения в корпусе водяного насоса фиксатором 3, который завернут до упора и закернен.

Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе и в процессе эксплуатации добавления смазки не требует.

На валик подшипника напрессована стальная, штампованная крыльчатка 8.

На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита 12 электромагнитной муфты.

Ступица 1 крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике.

При отсутствии напряжения на электромагните ступица 1 вместе с ведомым диском 13 разъединена со шкивом 2 и вращается свободно с небольшой угловой скоростью.

При подаче напряжения на электромагнит муфты ведомый диск 13, преодолевая усилие пластинчатых пружин 14, притягивается к шкиву 2 и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса. Когда напряжение с электромагнита муфты снимается, пластинчатые пружины 14 отводят диск 13 от шкива 2, разъединяя ступицу и шкив.

Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъёма 5.

Подача напряжения на электромагнит муфты происходит по сигналу с блока управления через реле при повышении температуры охлаждающей жидкости свыше плюс 93 :1: 2 °С, выключение — при снижении ниже плюс 91 :1: 2 °с.

Основные параметры электромагнитной муфты:

1. Напряжение питания—10,8. 15В.

2. Потребляемая электрическая мощность — не более 50 Вт.

3. Передаваемый крутящий момент при напряжении 12 B — не менее 20 Нм (2 кгс м).

4. Минимальное напряжение срабатывания — 10 В.

5. Передаваемый крутящий момент при минимальном напряжении — не менее 11 Нм(1,1 кгс м).

6. Зазор между ведомым диском и шкивом 0,2. . .0,5 мм.

Водяной насос с электромагнитной муфтой является неремонтируемым изделием. При выходе из строя водяного насоса или электромагнитной муфты следует заменить весь узел в сборе.

Привод водяного насоса и генератора (без насоса ГУР) осуществляется поликлиновым ремнем 6РК 1275 от шкива коленчатого вала.

Передаточное число привода водяного насоса — 1,11.

Натяжение ремня осуществляется автоматическим натяжным устройством, которое обеспечивает необходимое натяжение ремня при его растяжении и демпфирование (гашение) возникающих в приводе колебаний.

В процессе эксплуатации натяжное устройство не требует обслуживания и регулировки.

Кроме устранения необходимости регулировки натяжения ремня применение автоматического натяжного устройства позволяет увеличить срок службы ремня привода агрегатов и срок службы подшипников водяного насоса, генератора и ролика натяжного устройства.

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Как снять и заменить помпу на Газели 405?

В первую очередь необходимо слить охлаждающую жидкость. Для этого необходимо открыть кран, который расположен непосредственно на блоке и подключить к нему шланг.

На слив охладителя понадобится определённое время. Поэтому можно приступать к демонтажу отдельных элементов:

  • снимается верхняя часть телевизора, удерживаемая болтами;
  • ослабляется ролик натяжителя;
  • ослабляется ремень. Для этого понадобится ключ на 10. Рекомендуется воспользоваться специальным воротком;
  • демонтируется ремень, причём сначала с ролика, а потом — генератора.

Теперь необходимо демонтировать верхний патрубок. Под радиатор необходимо установить ёмкость, после чего можно снимать нижний патрубок. После этого можно аккуратно демонтировать радиатор и слить с него остатки охлаждающей жидкости.

Особое внимание следует уделить подушкам радиатора, поскольку иногда автовладельцы теряют эти элементы. Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор

Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор.

На следующем этапе необходимо отключить все разъемы, запоминая последовательность работы.

Схема системы охлаждения

Схема системы охлаждения 402 ДВС достаточно простая. Так, охлаждается двигатель при помощи охлаждающей жидкости, которой может служить вола, тосол, и в редких случаях даже антифриз. Схема движения жидкости — кольцевая, и выглядит следующим образом: радиатор — патрубок — термостат — водяная рубашка — водяной насос — патрубки — радиатор.

Чтобы понимать более наглядно, стоит рассмотреть непосредственную схему циркуляции ОЖ, а также элементы, которые в неё входят:

I — с одним отопителем; II — с двумя отопителями и электронасосом (для фургонов с двумя рядами сидений и автобусов); 1 — расширительный бачок; 2 — термостат; 3 — датчик указателя температуры охлаждающей жидкости; 4 — радиатор; 5 — сливная пробка (кран) радиатора; 6 — вентилятор; 7 — ремень привода вентилятора; 8 — ремень привода насоса охлаждающей жидкости; 9 — насос охлаждающей жидкости; 10 — сливной кран блока цилиндров; 12 — электронасос системы отопления; 11, 13 — кран отопителя; 14 — радиатор дополнительного отопителя; 15, 16 — радиатор основного отопителя; 17 — основной клапан термостата; 18 — байпасный клапан.

Доработка системы охлаждения — ГАЗ Газель, 2.4 л., 1998 года на DRIVE2

Капремонт двигателя Мурены подразумевает совмещение блока ЗМЗ 402 с ГБЦ УМЗ 417. Их особенности обсуждались неоднократно, повторяться нет смысла. Нужно попробовать максимально использовать положительные качества каждого узла и свести к минимуму их слабые стороны. Прежде всего, решено изменить схему системы охлаждения, включив в нее принудительный электронасос.

Синим цветом показаны отличия от стандарта

ГБЦ 417 имеет кран печки со стороны выпускного канала 4-го цилиндра и заглушку на задней стенке, два канала ОЖ на передней стенке и водораспределительную трубку в левом из них.

ГБЦ 417 вид сзади

ГБЦ 417 вид спереди

Заглушку меняем на танк от ГБЦ 402 и соединяем с нижним патрубком отопителя салона через трехходовой кран или байпас, который отсекает обратку печки от малого патрубка помпы. В эту магистраль врезан электронасос. Штатная помпа имеет малый патрубок с внутренним сечением 10 мм, чего не достаточно для эффективной работы. Значит, либо растачиваем его до 18 мм, либо глушим и соединяем обратку с большим патрубком помпы через тройник должного диаметра (пункт 1). Сама помпа нуждается в чистке и шлифовке, как и термостат.

Отложения на стенках помпы (вот так тосол!)

Выводим плоскости и удаляем огрехи формовки

Убираем внутреннюю прокладку для уменьшения зазоров, используем только герметик. Водораспределительную трубку ГБЦ 417 удаляем, она здесь не нужна. Термостат ставим на переходную пластину, которая заглушит левый канал (фото 3). Это, так сказать, конструктивные особенности предстоящей сборки ДВС. А вот внутренние особенности хотелось бы обсудить со знатоками. Прокладка ГБЦ 402, казалось бы, лишена недостатков своих предшественниц в плане распределения ОЖ. Но возникает локальный перегрев между 2 и 3 цилиндрами в зоне двух выпускных каналов из-за малых диаметров отверстий в прокладке, количества ОЖ просто не хватает. Есть два варианта: пробить треугольные отверстия у средних каналов или поставить прокладку 402.5 (пункт 2).

Прокладка ГБЦ 402.5

Самый горячий — 4 цилиндр. Доводим диаметр штуцера танка до максимума — 16 мм. Но у нас остается штатный кран печки на ГБЦ 417 (фото 1, 2). Может быть, кто-то использовал его (пункт 3) для принудительного притока (оттока) ОЖ? Хотелось бы узнать мнение опытных людей по пунктам 1, 2 и 3. Буду благодарен за советы и критику.

www.drive2.ru

Помпа 406 Bautler

То что Bautler, это бренд, созданный для России — это к гадалке не ходи. На коробочке нет ни одного слова «made in откуда». Вообщем родной брат Асва, Финвал, Герцог, Хола и других подобных фирм делающих запчасти ИСКЛЮЧИТЕЛЬНО для Российского рынка. Как показала практика, некоторыми запчастями можно пользоваться, только если они не стратегического значения. Держа в руках эту помпу, я вспомнил наш мультик, в котором мушкетеры были представлены собачками, а плохие гвардейцы кардинала – черными помойными котами. В нем была сказана очень хорошая фраза: *возьмите лучших из лучших. – Лучшие из лучших зализывают раны монсиньор. Тогда возьмите лучших из худших*. Это наш случай )). Не скажу про данную помпу, чего-то очень хвалебного или очень ужасного. Чисто визуально, сделана неплохо. Крыльчатка металлическая, причем с покрытием. Снимал данные помпы с двигателя через год работы, крыльчатку «не ест», если конечно залита не лужская «кислота». Есть прецеденты, когда данная помпа выхаживает более двух лет. У людей были случаи, когда текла сразу после установки. У меня такого не было ни разу.

помпа Bautler, вид со стороны крыльчатки

Помпа 406 Bautler

То что Bautler, это бренд, созданный для России — это к гадалке не ходи. На коробочке нет ни одного слова «made in откуда». Вообщем родной брат Асва, Финвал, Герцог, Хола и других подобных фирм делающих запчасти ИСКЛЮЧИТЕЛЬНО для Российского рынка. Как показала практика, некоторыми запчастями можно пользоваться, только если они не стратегического значения. Держа в руках эту помпу, я вспомнил наш мультик, в котором мушкетеры были представлены собачками, а плохие гвардейцы кардинала – черными помойными котами. В нем была сказана очень хорошая фраза: *возьмите лучших из лучших. – Лучшие из лучших зализывают раны монсиньор. Тогда возьмите лучших из худших*. Это наш случай )). Не скажу про данную помпу, чего-то очень хвалебного или очень ужасного. Чисто визуально, сделана неплохо. Крыльчатка металлическая, причем с покрытием. Снимал данные помпы с двигателя через год работы, крыльчатку «не ест», если конечно залита не лужская «кислота». Есть прецеденты, когда данная помпа выхаживает более двух лет. У людей были случаи, когда текла сразу после установки. У меня такого не было ни разу.


помпа Bautler, вид со стороны крыльчатки

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

замена масла в двигателе ЗМЗ 402

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

  • 5W-30;
  • 10W-30;
  • 5W-40;
  • 10W-40;
  • 5W-40.

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей

При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе

Сколько масла лить в ЗМЗ 402

В системе смазки двигателя содержится 6 литров масла. При замене часть его неизбежно остается в масляных каналах и картере. Поэтому после слива масла с демонтажом масляного фильтра в мотор войдет примерно 5,7 литра.Шести литров достаточно для замены и последующей доливки во время эксплуатации. Если сальники и кольца изношены, имеет смысл сразу купить дополнительный объем масла. Количество зависит от состояния мотора.

Расходники

Для замены понадобится:

  • 6 литров масла;
  • сменный элемент масляного фильтра;
  • прокладка под пробку маслосливного отверстия;
  • резиновое уплотнение крышки фильтра.

Инструмент

Перед началом работ нужно подготовить набор гаечных ключей, воронка и емкость для слива масла. Для удаления остатков масла вокруг маслосливных отверстий и с корпуса фильтра понадобится чистая ветошь.Работы проводятся на смотровой яме, эстакаде или подъемнике.

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

  • открутить болты крепления защиты картера (при наличии таковой);
  • демонтировать пластину защиты;
  • открыть заливную горловину на головке мотора;
  • подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
  • ключом на 24 открутить сливную пробку;
  • дождаться, пока масло полностью стечет из картера;
  • ключам на 14 открутить болт крепления крышки масляного фильтра;
  • снять крышку и извлечь фильтрующий элемент;
  • протереть ветошью крышку и корпус фильтра;
  • установить новую прокладку и фильтрующий элемент;
  • закрыть крышку фильтра и затянуть болт крепления;
  • протереть ветошью пробку и картер вокруг маслосливного отверстия;
  • установить на пробку новую прокладку;
  • затянуть сливную масляную пробку;
  • закрепить защиту картера и затянуть болты;
  • используя воронку, залить 5 литров масла в двигатель;
  • дождаться, пока масло стечет в поддон;
  • проверить уровень щупом;
  • завести мотор и дождаться, пока погаснет лампа давления масла;
  • заглушить двигатель;
  • убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
  • проверить уровень масла и при необходимости долить его;
  • залить крышку маслозаливной горловины

На этом замена масла в двигателе ЗМЗ 402 завершена и машина готова к эксплуатации.

ГАЗ 31 ЗМЗ-406 › Бортжурнал › Установка газелевской помпы на печку.

Наконец-то и я сподобился, таки установил дополнительную помпу на выход радиатора печки. Эффективность этой доработки подтвердилась сразу же, при 70 градусах, воздух из левого дефлектора при максимальном режиме вентилятора, становился нестерпимо (для руки) горячим. Развив функциональность этой доработки, подключил к помпе через мощный диод провод от вентилятора охлаждения для автоматического включения помпы при работе вентилятора. В жару, особенно при остановленном двигателе, циркуляция охлаждающей жидкости обеспечит равномерное охлаждение двигателя без паровых пробок.

Теперь о самой работе. Купил помпу за 750 руб. с патрубками на 16. Для обеспечения поворотов, в сантехнике купил угольник со штуцерами «под шланг» на 18 (на поверку оказалось, что они меньше диаметром, чем на 16 на помпе) Два шланга, не знаю от чего, изогнутых под 90 град., хомуты, герметик, фум-ленту и ТОСОЛ. Помпу поставил в угол моторного отсека за петли капота. прикрутив ее за одно ухо болтом отбортовки проводов.

Шланг, идущий из радиатора печки к помпе двигателя, пережал фиксирующимися щипцами из набора инструментов (на манер медицинских зажимов), включил зажигание и перевел крутилку температуры в положение минимума, кран закрылся. Открутил хомут на шланге выхода печки, и стянул с него шланг. Вылилось около литра ТОСОЛа из радиатора. В шланг вставил сантехнический угольник, подмотав его фум-лентой, затянул хомут. На другой конец угольника надел «кривой» шланг и подцепил его на выход помпы (боковой штуцер). Кривым шлангом соединил штуцер выхода радиатора печки со входом помпы (центральный штуцер).

Затянул все соединения и долил ТОСОЛ в расширительный бачок, предварительно сняв зажим со шланга и открыв кран печки. Установил включатель в резервное гнездо на «бороде».

Пока пиктограмма на нем от обогрева сидений, но со временем, что-нибудь придумаю.

Реле поставил рядом с правой фарой.

Первый запуск показал отсутствие течей и эффективность доработки.

PS Дополнительно помещаю схему включения дополнительной помпы в систему охлаждения.

источник

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
