Как правильно расположить патрубки на газели двигатель 405

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса

Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов

Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Какой термостат лучше поставить на 406 двигатель

Да, это зависти от клааса экологичности: чем выше класс, тем больше температура открытия термостата, чтобы двигатель был горячее и полнее в нем сгорало топливо.

Некоторые утверждают, что есть термостаты зимние и летние. И меняют их перед кажым сезоном: летом ставят с температурой пониже -чтоб не грелась, а зимой повыше – чтоб печка лучше грела. Только это все от лукавого – исправная система охлаждения справляется и с охлаждением летом и с обогревом зимой без вмешательств автомехаников.

Мне эта идея самому приходила в голову – но я слишком ленив для того, чтобы менять термостаты дважды в год.

5% от рекламной акции на счет клуба

Хочу сказать пару слов насчет термостата Toyota, артикул 90916-03117.

Несмотря на то, что в некоторые двигатели он “встает как родной!!11”, совместимость его с моторами ЗМЗ неполная. Я убедился в этом, сняв размеры с нашего термостата ТС107, и сравнив их с чертежом, который предоставила фирма Gates (ею выпускается аналог “Тойотовского” термостата).

1. Верхняя чашка термостата “Волги” имеет диаметр 63 мм, “Тойоты” – 64 мм.

Способы совмещения: уменьшить диаметр “Тойотовского” термостата механической обработкой. Возможные проблемы: риск нарушить плоскостность (тонкий металл) и выйти за допуск эллипсности (сделать овал вместо круга). Поэтому лучше поручить эту работу профессионалам, а не дома с наждачкой.

2. Нижний клапан термостата “Волги” имеет диаметр 42 мм, “Тойоты” – 30 мм.

Причиной того, что у некоторых этот термостат устанавливается без доработок, на мой взгляд, является неточность обработки корпуса термостата у конкретного двигателя.

Длина штока при комнатной температуре у обоих изделий одинаковая. Температура открытия (82 градуса) также совпадает.

Если все вышеописанное не отпугивает, можно попробовать добавить в “Волгу” немного императорского качества.

Термостат на 406-ом двигателе

Термостат при прогреве 406-го двигателя, как и любого другого, включает в работу большой контур охлаждения. Чтобы это произошло, термостату требуется расшириться и открыть клапан, который пускает охлаждающую жидкость по большом кругу в радиатор. Если этого не происходит, значит, устройство неисправно и его следует менять. Кроме того, термостат на ГАЗ 3110 с двигателем 406 имеет более низкую температуру открытия, а это не позволяет мотору как следует прогреться. В зимний период — это существенный фактор.

Как поменять термостат на газели 405 двигатель

Учимся менять правильно и быстро термостат в автомобиле Газель Бизнес. На Газелях существует два вида термостатов, двигатель 4216 комплектуется маленьким термостатом, на УМЗ 402 ставятся большие. На зиму лучше ставить 80 градусов, на лето 70. У нашей машины термостат неисправен, из-за этого даже двигатель немного закипал, верхний патрубок горячий, а нижний холодный, это указывает на неисправность термостата. На печки патрубки горячие. Для замены нам необходимо слить антифриз, я советую его полностью не менять, это лишняя заморочка.

Откручиваем два болта крепления крышки термостата (болты на 8). Термостат может немного прикипеть, воспользуйтесь отвёрткой или воротком, чтобы поддеть и сдвинуть его с места. Новый термостат лучше поставить на прокладку смазанную литолом (он даст необходимое уплотнение). Не забудьте почистить и вытереть от грязи крышку термостата и только потом ставьте её на место.

Видео замена термостата в Газель:

Резервное видео замены термостата в Газели:

За конструкцию корпуса термостата конструкторам ЗМЗ-406 и иже с ними нужно поставить все 10 баллов. По шкале идиотизма.

По сути вспоминаешь поговорку «близок локоть да не укусишь» и детскую забаву «дотянись языком до кончика носа») Зачем было делать место под болт так, что бы для демонтажа термостата нужно было отсоединять корпус от двигателя, а затем половинить — лично мне непонятно. Значит при сборке нужно это вылечить и вам рассказать)

Но сначала нужно решить что ставить. у меня тут 2 термостата, слева с волги с пробегом 33.000 и справа родной с Соболя.

Это хороший термостат, если расплавить олово на контргайке можно его отрегулировать на нужную температуру. по заводу он на 82, но с помощью регулировки его можно легко «перепрограммировать» на 92 и выше.На зиму просто идеальный вариант ставить что либо за 90 градусов. вопрос только в том, как сделать замену быстрой и простой. Чуть обождите — ниже напишу!

Как видите тут стоял уже не родной. причина замены увы нам уже будет не ясна за давностью лет(

Марки прамо, он практически не работал (ну может год или два до постановки авто на штрафстоянку)

Оба в кастрюльку и нагреваю.

Замеряю температуру начала открытия, проверяю полные ходы верхнего и нижнего штока, достаю и проверяю закрытие на воздухе.

В принципе после тщательного теста оба признаются годными.

Ставлю на авто корпус волговского термостата (он уже окрашен). Болты щедро в медную смазку

Так, не досмотрел — на соболе нижнее отверстие в корпусе уже «зажиклёрено » по заводу.

Смысл ограничивать сечение — больше жидкости пойдёт через отопитель.

Где мои волго-резинки?

Стандартное решение ещё с ЗМЗ-402 — волговскую резинку туда! Самодельный жиклёр готов

Теперь крышка термостата. При наличии сливного краника на блоке (а тут я его поставил) замена термостата должна быть элементарна, одеть шланг на краник, открыть краник, слить немного ОЖ, открутить 2 болта. поднять крышку и заменить термостат. И в обратном порядке.

вот только по заводу вот этот болт вы не открутите не сняв весь корпус с двигателя(

И даже если возьмете такие болтики со шляпкой на 10 — то тоже не открутите

А вот если обточите у этого болтика шляпку на 8, уменьшите её высоту и чуть-чуть пройдете борфрезой (или болгаркой) по стенке ГБЦ. то всё открутится без демонтажа корпуса термостата с блока

Смотрите сами — закручиваю:

А раз осталось место для фото — и кранику слива охлаждайки с блока можно уделить чуть внимания). Старый. с той же волги, закис бедняга!

Достаю штифт и выбиваю ось

Следов износа (да и вообще работы) не обнаружено!

Так что на медную смазку (больше не закиснешь!)

И на место его. Удобная штука!

Таким нехитрым методом Железный дровосек обзавёлся быстросъёмным термостатом. Даёшь на зиму «термос» на 92. а летом на 82!

С Вами был Serzhi , продолжение следует!

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

ГАЗ Газель White › Бортжурнал › Доработка ОЖ ЗМЗ 405

В промежутке недокапиталок отчитаюсь по доработке ож на долгострадающем ЗМЗ 405, решил махом улучшить его охлаждения и доработать потребность подогрева редуктора ГБО.

Таримся водопроводными цацками

Главный элемент будущей доработки

Выходом из ГБЦ решил разгрузить застой ОЖ, никаких аргонов и т.д. не писать, стоит дорого, времени тоже дорого, будет так, вкрутил штуцер на 18мм

Старый выход на печку из блока доработал, вварил муфту и вкрутил штуцер на 16мм

Попутно заварил подогрев дросселя, его не будет, причин много и обсасывать не имею желания

Доработал трубку обратки, тоже вварил муфту и позже вкрутил тройник на штуцера, один на 16мм, второй 18мм

Поставил аналог трёх ходового крана, байпас по Одесски, был снят с другой моей газели, отлично отработал два года

Попутно доработал корпус термостата, теперь не надо разбирать пол машины

Было три варианта термостатов на 70,82,87, поставил на 87

Собственно редуктор на своем обеспечении

А если коротко и ясно, подачу на печки из головы, подача на редуктор из блока, а сброс через тройник по заводскому.

Опережу страждущих на писанину, мол не будет нормально печка греть, не будет подпора циркуляции жидкости и т.д., проходимость редуктора по сравнению с печкой мизерна, сброс с печки идёт по старому направлению, сбоку лишь подсоединяется сам редуктор.

Не призываю никого не повторять, система будет тестироваться, кому надо подключить подогрев дросселя, можно запитать без переделок, преимущества полного отвода жидкостит прямо из самой ГБЦ, очень прилично разгружается по температуре и застою 4й цилиндр, также быстрый прогрев редуктора ГБО, в другом бортовике и машины запитывал редуктор из под термостата, но там хорошо запутывался в количестве и длине шлангов, а здесь все компактно.

Источник

Летний и зимний термостат

Что было с автоВАЗом. Фиатовский двигатель объемом 1200 кубиков довели до 1800 кубиков, путем чистой расточки. Судя по тому, что помпа и каналы охлаждения остались стандартными, никто ничего не просчитывал. Результат: беспрерывно работающие в теплую погоду вентиляторы на нивах и Шнивах. Теперь берем змз 406. В общем то, особых проблем с перегревом за ним никогда не замечалось. Но тем же самым путем расточки мы из 2300 кубиков, делаем 2500, а потом и вовсе 2700. И помпа, и каналы при этом остаются изначальными. Результат не справляющаяся со своими задачами система охлаждения на змз 409 и просто кошмар любого «газелиста» — охлаждение змз 405, на грузовой газели или маршрутке.

На сегодняшний день опробовано и откатано несколько вариантов.

  • Замена вискомуфт и электромуфт на электровентиляторы от всего чего угодно.
  • Врезка в тракт печки электрической помпы для улучшения циркуляции
  • Шкив помпы уменьшенного диаметра
  • Зимний и летний термостат

Про термостаты я и расскажу чуть подробнее

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

тонкую шлицевую отвёртку;
рожковые ключи на «10» и «13»;
небольшую пустую ёмкость для слива бензина;
шило.

Действия выполняются в определённом порядке:

  1. Автомобиль устанавливается на ровном месте.
  2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
  3. От аккумулятора отсоединяется «минусовой» провод.
  4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
  5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.


Отвёрткой ослабляется хомут шланга Снимается рукав, вентилирующий картер.


Ослабляется крепёж и снимается шланг картерной вентиляции Отсоединяется трубка вакуумного усилителя тормозной системы.


Ослабляется хомут и отключается шланг вакуумного усилителя Ослабляется хомут и снимается шланг регулятора давления горючего.


Откручивается крепёж, снимается шланг регулятора давления топлива Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.


Снимаются все гайки и наконечники проводов «массы» От штуцера рампы отсоединяется бензошланг подачи бензина.


От рампы отключается топливный шланг С патрубка системы холостого хода снимается шланг вентиляции картера.


Снимается шланг, вентилирующий картер От регулятора давления горючего отсоединяется сливной бензошланг.


С устройства, регулирующего давление, снимается шланг Откручиваются винты крепления, снимается топливная рампа.


Откручиваются крепёжные винты и снимается рампа Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

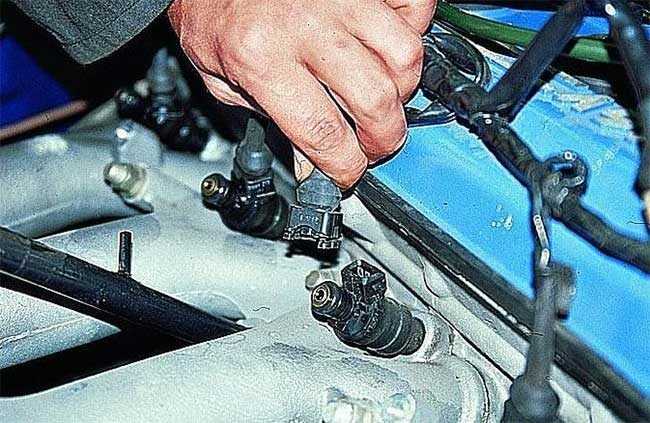

Разъём управляющего кабеля вынимается из гнезда распылителя Форсунка извлекается из коллектора.


Инжектор вынимается из гнезда коллектора Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

  • гаечные ключи на «17» и «13»;
  • тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

  1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
  2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
  3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.


Места расположения фиксаторов и гаек, которые нужно открутить и снять

Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

Инжекторы аккуратно извлекаются из своих гнёзд Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как правильно расположить патрубки на газели двигатель 405

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса

Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов

Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Какой термостат лучше поставить на 406 двигатель

Да, это зависти от клааса экологичности: чем выше класс, тем больше температура открытия термостата, чтобы двигатель был горячее и полнее в нем сгорало топливо.

Некоторые утверждают, что есть термостаты зимние и летние. И меняют их перед кажым сезоном: летом ставят с температурой пониже -чтоб не грелась, а зимой повыше – чтоб печка лучше грела. Только это все от лукавого – исправная система охлаждения справляется и с охлаждением летом и с обогревом зимой без вмешательств автомехаников.

Мне эта идея самому приходила в голову – но я слишком ленив для того, чтобы менять термостаты дважды в год.

5% от рекламной акции на счет клуба

Хочу сказать пару слов насчет термостата Toyota, артикул 90916-03117.

Несмотря на то, что в некоторые двигатели он “встает как родной!!11”, совместимость его с моторами ЗМЗ неполная. Я убедился в этом, сняв размеры с нашего термостата ТС107, и сравнив их с чертежом, который предоставила фирма Gates (ею выпускается аналог “Тойотовского” термостата).

1. Верхняя чашка термостата “Волги” имеет диаметр 63 мм, “Тойоты” – 64 мм.

Способы совмещения: уменьшить диаметр “Тойотовского” термостата механической обработкой. Возможные проблемы: риск нарушить плоскостность (тонкий металл) и выйти за допуск эллипсности (сделать овал вместо круга). Поэтому лучше поручить эту работу профессионалам, а не дома с наждачкой.

2. Нижний клапан термостата “Волги” имеет диаметр 42 мм, “Тойоты” – 30 мм.

Причиной того, что у некоторых этот термостат устанавливается без доработок, на мой взгляд, является неточность обработки корпуса термостата у конкретного двигателя.

Длина штока при комнатной температуре у обоих изделий одинаковая. Температура открытия (82 градуса) также совпадает.

Если все вышеописанное не отпугивает, можно попробовать добавить в “Волгу” немного императорского качества.

Термостат на 406-ом двигателе

Термостат при прогреве 406-го двигателя, как и любого другого, включает в работу большой контур охлаждения. Чтобы это произошло, термостату требуется расшириться и открыть клапан, который пускает охлаждающую жидкость по большом кругу в радиатор. Если этого не происходит, значит, устройство неисправно и его следует менять. Кроме того, термостат на ГАЗ 3110 с двигателем 406 имеет более низкую температуру открытия, а это не позволяет мотору как следует прогреться. В зимний период — это существенный фактор.

Как поменять термостат на газели 405 двигатель

Учимся менять правильно и быстро термостат в автомобиле Газель Бизнес. На Газелях существует два вида термостатов, двигатель 4216 комплектуется маленьким термостатом, на УМЗ 402 ставятся большие. На зиму лучше ставить 80 градусов, на лето 70. У нашей машины термостат неисправен, из-за этого даже двигатель немного закипал, верхний патрубок горячий, а нижний холодный, это указывает на неисправность термостата. На печки патрубки горячие. Для замены нам необходимо слить антифриз, я советую его полностью не менять, это лишняя заморочка.

Откручиваем два болта крепления крышки термостата (болты на 8). Термостат может немного прикипеть, воспользуйтесь отвёрткой или воротком, чтобы поддеть и сдвинуть его с места. Новый термостат лучше поставить на прокладку смазанную литолом (он даст необходимое уплотнение). Не забудьте почистить и вытереть от грязи крышку термостата и только потом ставьте её на место.

Видео замена термостата в Газель:

Резервное видео замены термостата в Газели:

За конструкцию корпуса термостата конструкторам ЗМЗ-406 и иже с ними нужно поставить все 10 баллов. По шкале идиотизма.

По сути вспоминаешь поговорку «близок локоть да не укусишь» и детскую забаву «дотянись языком до кончика носа») Зачем было делать место под болт так, что бы для демонтажа термостата нужно было отсоединять корпус от двигателя, а затем половинить — лично мне непонятно. Значит при сборке нужно это вылечить и вам рассказать)

Но сначала нужно решить что ставить. у меня тут 2 термостата, слева с волги с пробегом 33.000 и справа родной с Соболя.

Это хороший термостат, если расплавить олово на контргайке можно его отрегулировать на нужную температуру. по заводу он на 82, но с помощью регулировки его можно легко «перепрограммировать» на 92 и выше.На зиму просто идеальный вариант ставить что либо за 90 градусов. вопрос только в том, как сделать замену быстрой и простой. Чуть обождите — ниже напишу!

Как видите тут стоял уже не родной. причина замены увы нам уже будет не ясна за давностью лет(

Марки прамо, он практически не работал (ну может год или два до постановки авто на штрафстоянку)

Оба в кастрюльку и нагреваю.

Замеряю температуру начала открытия, проверяю полные ходы верхнего и нижнего штока, достаю и проверяю закрытие на воздухе.

В принципе после тщательного теста оба признаются годными.

Ставлю на авто корпус волговского термостата (он уже окрашен). Болты щедро в медную смазку

Так, не досмотрел — на соболе нижнее отверстие в корпусе уже «зажиклёрено » по заводу.

Смысл ограничивать сечение — больше жидкости пойдёт через отопитель.

Где мои волго-резинки?

Стандартное решение ещё с ЗМЗ-402 — волговскую резинку туда! Самодельный жиклёр готов

Теперь крышка термостата. При наличии сливного краника на блоке (а тут я его поставил) замена термостата должна быть элементарна, одеть шланг на краник, открыть краник, слить немного ОЖ, открутить 2 болта. поднять крышку и заменить термостат. И в обратном порядке.

вот только по заводу вот этот болт вы не открутите не сняв весь корпус с двигателя(

И даже если возьмете такие болтики со шляпкой на 10 — то тоже не открутите

А вот если обточите у этого болтика шляпку на 8, уменьшите её высоту и чуть-чуть пройдете борфрезой (или болгаркой) по стенке ГБЦ. то всё открутится без демонтажа корпуса термостата с блока

Смотрите сами — закручиваю:

А раз осталось место для фото — и кранику слива охлаждайки с блока можно уделить чуть внимания). Старый. с той же волги, закис бедняга!

Достаю штифт и выбиваю ось

Следов износа (да и вообще работы) не обнаружено!

Так что на медную смазку (больше не закиснешь!)

И на место его. Удобная штука!

Таким нехитрым методом Железный дровосек обзавёлся быстросъёмным термостатом. Даёшь на зиму «термос» на 92. а летом на 82!

С Вами был Serzhi , продолжение следует!

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

ГАЗ Газель White › Бортжурнал › Доработка ОЖ ЗМЗ 405

В промежутке недокапиталок отчитаюсь по доработке ож на долгострадающем ЗМЗ 405, решил махом улучшить его охлаждения и доработать потребность подогрева редуктора ГБО.

Таримся водопроводными цацками

Главный элемент будущей доработки

Выходом из ГБЦ решил разгрузить застой ОЖ, никаких аргонов и т.д. не писать, стоит дорого, времени тоже дорого, будет так, вкрутил штуцер на 18мм

Старый выход на печку из блока доработал, вварил муфту и вкрутил штуцер на 16мм

Попутно заварил подогрев дросселя, его не будет, причин много и обсасывать не имею желания

Доработал трубку обратки, тоже вварил муфту и позже вкрутил тройник на штуцера, один на 16мм, второй 18мм

Поставил аналог трёх ходового крана, байпас по Одесски, был снят с другой моей газели, отлично отработал два года

Попутно доработал корпус термостата, теперь не надо разбирать пол машины

Было три варианта термостатов на 70,82,87, поставил на 87

Собственно редуктор на своем обеспечении

А если коротко и ясно, подачу на печки из головы, подача на редуктор из блока, а сброс через тройник по заводскому.

Опережу страждущих на писанину, мол не будет нормально печка греть, не будет подпора циркуляции жидкости и т.д., проходимость редуктора по сравнению с печкой мизерна, сброс с печки идёт по старому направлению, сбоку лишь подсоединяется сам редуктор.

Не призываю никого не повторять, система будет тестироваться, кому надо подключить подогрев дросселя, можно запитать без переделок, преимущества полного отвода жидкостит прямо из самой ГБЦ, очень прилично разгружается по температуре и застою 4й цилиндр, также быстрый прогрев редуктора ГБО, в другом бортовике и машины запитывал редуктор из под термостата, но там хорошо запутывался в количестве и длине шлангов, а здесь все компактно.

Источник

Летний и зимний термостат

Что было с автоВАЗом. Фиатовский двигатель объемом 1200 кубиков довели до 1800 кубиков, путем чистой расточки. Судя по тому, что помпа и каналы охлаждения остались стандартными, никто ничего не просчитывал. Результат: беспрерывно работающие в теплую погоду вентиляторы на нивах и Шнивах. Теперь берем змз 406. В общем то, особых проблем с перегревом за ним никогда не замечалось. Но тем же самым путем расточки мы из 2300 кубиков, делаем 2500, а потом и вовсе 2700. И помпа, и каналы при этом остаются изначальными. Результат не справляющаяся со своими задачами система охлаждения на змз 409 и просто кошмар любого «газелиста» — охлаждение змз 405, на грузовой газели или маршрутке.

На сегодняшний день опробовано и откатано несколько вариантов.

  • Замена вискомуфт и электромуфт на электровентиляторы от всего чего угодно.
  • Врезка в тракт печки электрической помпы для улучшения циркуляции
  • Шкив помпы уменьшенного диаметра
  • Зимний и летний термостат

Про термостаты я и расскажу чуть подробнее

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

тонкую шлицевую отвёртку;
рожковые ключи на «10» и «13»;
небольшую пустую ёмкость для слива бензина;
шило.

Действия выполняются в определённом порядке:

  1. Автомобиль устанавливается на ровном месте.
  2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
  3. От аккумулятора отсоединяется «минусовой» провод.
  4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
  5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.


Отвёрткой ослабляется хомут шланга Снимается рукав, вентилирующий картер.


Ослабляется крепёж и снимается шланг картерной вентиляции Отсоединяется трубка вакуумного усилителя тормозной системы.


Ослабляется хомут и отключается шланг вакуумного усилителя Ослабляется хомут и снимается шланг регулятора давления горючего.


Откручивается крепёж, снимается шланг регулятора давления топлива Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.


Снимаются все гайки и наконечники проводов «массы» От штуцера рампы отсоединяется бензошланг подачи бензина.


От рампы отключается топливный шланг С патрубка системы холостого хода снимается шланг вентиляции картера.


Снимается шланг, вентилирующий картер От регулятора давления горючего отсоединяется сливной бензошланг.


С устройства, регулирующего давление, снимается шланг Откручиваются винты крепления, снимается топливная рампа.


Откручиваются крепёжные винты и снимается рампа Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.


Разъём управляющего кабеля вынимается из гнезда распылителя Форсунка извлекается из коллектора.


Инжектор вынимается из гнезда коллектора Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

  • гаечные ключи на «17» и «13»;
  • тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

  1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
  2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
  3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.


Места расположения фиксаторов и гаек, которые нужно открутить и снять

Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

Инжекторы аккуратно извлекаются из своих гнёзд Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
