Как поставить на 405 двигателе электровентилятор

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

  1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
  2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
  3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

  1. Контактные.
  2. Тормозные.
  3. Бесконтактные.

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

Вариант исполнения кондиционерного компрессора представлена в виде узла, который состоит из следующих элементов:

  1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
  2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
  3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение

Именно поэтому нужно уделять внимание следующим дефектам:

  1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
  2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
  3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

  1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
  2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
  3. Муфта сцепления электромагнитная.

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

  1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
  2. Классификация проводится и по режиму включения: непостоянные и постоянные.
  3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
  4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.

Замена электромоторчика на новой панели

Всё же отечественные автопроизводители умеют работать над своими ошибками. Это наглядно можно продемонстрировать на примере сложности замены электровентилятора отопителя.

Согласитесь, даже демонтаж по описанной выше схеме требует много времени, ловкости и усилий. Снимать на Газели со старой панелью моторчик печки откровенно неудобно и проблематично. Представьте, насколько задача усложнится, если использовать метод, рекомендуемый производителем. На снятие торпеды и панелей и их последующую обратную сборку уйдёт в лучшем случае 5-6 часов у людей опытом. Новички и вовсе могут столкнуться с необходимостью обратиться к специалистам, пригнав им Газель в полуразобранном состоянии.

Что же касается Газели с панелью нового образца, здесь нашли практически гениальное решение.

Не верьте тем, кто говорит о необходимости снимать всю панель и торпеду. Якобы только при таких условиях вы получите доступ к электровентилятору. Запомните. Если это панель нового образца, здесь всё сводится к нескольким элементарным действиям.

  • Откройте капот, найдите аккумулятор и снимите с него минусовую клемму. Откиньте в сторону так, чтобы вероятности её случайного контакта с АКБ не было. Тут главное – обесточить машину. Полностью снимать аккумулятор не обязательно.
  • Возвращайтесь в салон, садитесь на водительское или переднее пассажирское кресло.
  • На торпедо имеется дополнительный бардачок, предназначенный для хранения документов. Вероятнее всего, именно для этих целей его придумали инженеры и конструкторы ГАЗели.
  • Но самое главное скрывается под этим бардачок для документов.
  • Ничего вырезать, ломать или пилить здесь не нужно.
  • Освободите бардачок от всего лишнего.
  • По периметру ящика имеется 4 крепления. Скорее всего потребуется ключ или головка на 8. У некоторых идёт головка на 6.
  • Открутите крепежи, после чего просто потяните бардачок наверх.
  • Всё, перед вами теперь корпус вентилятора печки в полном распоряжении.
  • Возьмите головку на 8 с удлинителем. В специальных и достаточно глубоких пазах на кожухе электровентилятора вкручены 2 болта.
  • Выкрутите их и снимите защитный кожух электромоторчика отопителя.
  • Теперь можете смело проводить необходимые манипуляции с самим вентилятором.
  • Снимается устройство после предварительного демонтажа уплотнительной резинки с правой стороны и после отщёлкивания электрического разъёма, через который подаётся питание на узел.

Сняв электровентилятор отопителя вашей Газели, проверьте его на предмет работоспособности. Бывает там, что сам моторчик исправен, но проблемы наблюдаются с подачей питания или с иными связанными компонентами.

Если у вас в наличии есть новый аналогичный электровентилятор, в исправности которого вы уверены, установите его на место старого, подключите электроразъём, верните на место минусовую клемму аккумуляторной батареи и включите отопление салона. Если всё начало нормально функционировать, проблема скрывалась именно в электромоторчике, а потому диагноз вы поставили совершенно правильно.

Со сборкой узла в обратной последовательности проблем не возникнет никаких. Просто верните на свои места 6 креплений. 2 из них крепят защитный кожух самого электрического вентилятора отопителя, а ещё с помощью 4 будет держаться верхний бардачок под документы.

В случае с автомобилями Газель, вне зависимости от панели нового или старого образца, электровентилятор отопительной системы меняется в сборе с пластиковой крыльчаткой. Есть вероятность восстановить работоспособность путём смазки и частичного ремонта самого электродвигателя, но зачастую лучше и правильнее купить новый узел.

Работа над ошибками принесла свои плоды в случае с автомобилями Газель. С панелью нового образца замена моторчика отопителя превращается в задачу, решаемую буквально за несколько минут. А владельцам Газелей с панелью старого образца повезло значительно меньше. Это стало одним из оснований для того, чтобы задуматься над вопросом самостоятельного перехода от старой панели на новую. Задача сложная и своими руками решается с большим трудом. Но если задаться такой целью, поставить себе новую панель будет вполне возможно.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

  • Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
  • Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
  • Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
  • Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
  • Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

  • серый матовый цвет изделия (если присутствует блеск, то это подделка);
  • на корпусе оригинальной помпы обязательно указывается информация о сплаве;
  • должен присутствовать знак от Росстандарта;
  • значок товарного бренда ЗМЗ;
  • номерная маркировка литьевой формы;
  • вся информация на корпусе должна быть отлита, но не выбита;
  • деталь должна быть качественно обработана, не иметь сколов, металлических заусениц.

    Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

  • отвёртка плоского типа с тонким жалом;
  • ключ гаечный размерности №12;
  • ключ рожкового типа размерности №24;
  • ключ гаечный размерности №27;
  • ключ шестигранник размерности №6;
  • острый нож;
  • чистая ёмкость, необходимая для слива ОЖ с объёмом до 15 литров;
  • наждачная бумага мелкой зернистости;
  • ветошь.

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.


Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

  • радиатор охлаждения;

    Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

  • расширительный бачок системы;

    Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

  • система отопления;

    Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

  • блок цилиндров мотора.

    Блок цилиндров — одна из основных частей двигателя

FakeHeader

Comments 21

Если сломается все же, то у меня Р194-3730 будет 600р. Потому что два раза ремонтировать уже не стоит мне кажется. Я себе если сломается тоже сначала мне кажется переберу =))))

2 раза уже перебор

Когда после переборки ломается, идешь в магазин грустный такой… Отдаешь 600р с такими мыслями: Нафига я его перебирал… Но зато иногда на долго помогает =)))

600 у нас минимум 800. зато опыт не пропьешь

Меня у вас нету =)))

600 у нас минимум 800. зато опыт не пропьешь

Моторы кстати разные есть и разные цены

Когда после переборки ломается, идешь в магазин грустный такой… Отдаешь 600р с такими мыслями: Нафига я его перебирал… Но зато иногда на долго помогает =)))

Да ну, если коллектор не протёрся насквозь) и не горелый то можно и поперебирать.А щётки можно и подобрать от болгарки))У нас 900кстате.А мазать и новое надо через раз-проверено)))

2 раза уже перебор

подскажи, затрещал моторчик как-будто лопасть что то цепляет, снимал бардачек, лопасти двигаются влево вправо, что может быть?

но это как всегда не на долго, полгода год и снова снимать и мазать (во всяком случае, у меня так ), а я чуть по другому решил сделать, может кому понадобится www.drive2.ru/b/2570685/

спасибо интересный подход

недавно смотрю, кто-то карлсона охлаждения выкинул. Посмотрел, сам верилятор целый. А у меня лежит карлсон со сломанным вентилятором и целым мотором. Приехал домой, . вскрыл. А там просто провод идущий на щётку на заводе неудачно проложили, он и коротнул на нём изоляция сгорела. то есть всё сопровождалось дымом. А так на коллекторе износа ноль, да и внешне он новый. В общем провод перепаял. Всё работает. А он считай под полторашку стоит…

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

  • С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
  • Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало.

Электровентилятор на 31105 обычно срабатывает при температуре ОЖ от 98 до 104ºC (показания датчика), часто он включается на холостом ходу двигателя, когда машина стоит на месте. На трассе и на скорости, особенно в холодное время года, электровентилятор почти никогда не включается – поток воздуха с дороги успевает охладить радиатор.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Среди производителей водяных насосов для моторов ЗМЗ 406 (405) с положительной стороны зарекомендовали компании:

Не самые хорошие отзывы о помпах изготовления Kraft, Fenox, Luzar. В среднем цена насосов колеблется от 900 до 2000 рублей, и она зависит от региона продажи и производителя.

Так выглядит водяной насос от Волги 31105

Качество, судя по отзывам, у этой продукции неплохое. Не слишком хорошо отзываются о помпах Dolz, подозрительно дешевая продукция у фирмы Concord (и не хвалят). Трудно что-то определенное сказать про насосы компании Luzar – реклама идет мощная, но негативных отзывов о деталях этой фирмы в интернете немало. Для желающих купить этот товар – цена вопроса около 1700-1900 руб.

Термостат

Выбор термостата – тоже вопрос важный.

В случае заклинивания клапана в термостате двигатель закипает, что приводит к пробою прокладки головки блока, к короблению ГБЦ, залеганию поршневых колей, прогару поршней. Лучше не скупиться и покупать термостат высокого качества, тем более, сама деталь не так уж и дорого стоит, даже если она оригинального производства.

Самыми дорогими будут детали для американского мотора «Крайслер». Оригинальный термостат MOPAR стоит дороже 2 тыс. руб., от фирмы LUZAR деталь будет стоить около 600-700 руб. Для моторов ЗМЗ 405/406/402 (они одинаковые) покупка такой детали обойдется существенно дешевле – в пределах от 150 до 300 рублей.

Многие автомагазины продают термостаты вместе с корпусом в сборе, и тогда цена детали резко (в несколько раз) увеличивается. Но стоит ли переплачивать за корпус, если он не лопнувший. Ведь для того, чтобы извлечь термостата из корпуса на моторе ЗМЗ 406 (405), достаточно открутить два болта.

Источник

Термостат змз 406, летний и зимний

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского производителя. Бренд «Электон». Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

  1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
  2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

  1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
  2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

  1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
  2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

  1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
  2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

  1. ЗМЗ-40524.10;
  2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как поставить на 405 двигателе электровентилятор

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

  1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
  2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
  3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

  1. Контактные.
  2. Тормозные.
  3. Бесконтактные.

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

Вариант исполнения кондиционерного компрессора представлена в виде узла, который состоит из следующих элементов:

  1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
  2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
  3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение

Именно поэтому нужно уделять внимание следующим дефектам:

  1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
  2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
  3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

  1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
  2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
  3. Муфта сцепления электромагнитная.

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

  1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
  2. Классификация проводится и по режиму включения: непостоянные и постоянные.
  3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
  4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.

Замена электромоторчика на новой панели

Всё же отечественные автопроизводители умеют работать над своими ошибками. Это наглядно можно продемонстрировать на примере сложности замены электровентилятора отопителя.

Согласитесь, даже демонтаж по описанной выше схеме требует много времени, ловкости и усилий. Снимать на Газели со старой панелью моторчик печки откровенно неудобно и проблематично. Представьте, насколько задача усложнится, если использовать метод, рекомендуемый производителем. На снятие торпеды и панелей и их последующую обратную сборку уйдёт в лучшем случае 5-6 часов у людей опытом. Новички и вовсе могут столкнуться с необходимостью обратиться к специалистам, пригнав им Газель в полуразобранном состоянии.

Что же касается Газели с панелью нового образца, здесь нашли практически гениальное решение.

Не верьте тем, кто говорит о необходимости снимать всю панель и торпеду. Якобы только при таких условиях вы получите доступ к электровентилятору. Запомните. Если это панель нового образца, здесь всё сводится к нескольким элементарным действиям.

  • Откройте капот, найдите аккумулятор и снимите с него минусовую клемму. Откиньте в сторону так, чтобы вероятности её случайного контакта с АКБ не было. Тут главное – обесточить машину. Полностью снимать аккумулятор не обязательно.
  • Возвращайтесь в салон, садитесь на водительское или переднее пассажирское кресло.
  • На торпедо имеется дополнительный бардачок, предназначенный для хранения документов. Вероятнее всего, именно для этих целей его придумали инженеры и конструкторы ГАЗели.
  • Но самое главное скрывается под этим бардачок для документов.
  • Ничего вырезать, ломать или пилить здесь не нужно.
  • Освободите бардачок от всего лишнего.
  • По периметру ящика имеется 4 крепления. Скорее всего потребуется ключ или головка на 8. У некоторых идёт головка на 6.
  • Открутите крепежи, после чего просто потяните бардачок наверх.
  • Всё, перед вами теперь корпус вентилятора печки в полном распоряжении.
  • Возьмите головку на 8 с удлинителем. В специальных и достаточно глубоких пазах на кожухе электровентилятора вкручены 2 болта.
  • Выкрутите их и снимите защитный кожух электромоторчика отопителя.
  • Теперь можете смело проводить необходимые манипуляции с самим вентилятором.
  • Снимается устройство после предварительного демонтажа уплотнительной резинки с правой стороны и после отщёлкивания электрического разъёма, через который подаётся питание на узел.

Сняв электровентилятор отопителя вашей Газели, проверьте его на предмет работоспособности. Бывает там, что сам моторчик исправен, но проблемы наблюдаются с подачей питания или с иными связанными компонентами.

Если у вас в наличии есть новый аналогичный электровентилятор, в исправности которого вы уверены, установите его на место старого, подключите электроразъём, верните на место минусовую клемму аккумуляторной батареи и включите отопление салона. Если всё начало нормально функционировать, проблема скрывалась именно в электромоторчике, а потому диагноз вы поставили совершенно правильно.

Со сборкой узла в обратной последовательности проблем не возникнет никаких. Просто верните на свои места 6 креплений. 2 из них крепят защитный кожух самого электрического вентилятора отопителя, а ещё с помощью 4 будет держаться верхний бардачок под документы.

В случае с автомобилями Газель, вне зависимости от панели нового или старого образца, электровентилятор отопительной системы меняется в сборе с пластиковой крыльчаткой. Есть вероятность восстановить работоспособность путём смазки и частичного ремонта самого электродвигателя, но зачастую лучше и правильнее купить новый узел.

Работа над ошибками принесла свои плоды в случае с автомобилями Газель. С панелью нового образца замена моторчика отопителя превращается в задачу, решаемую буквально за несколько минут. А владельцам Газелей с панелью старого образца повезло значительно меньше. Это стало одним из оснований для того, чтобы задуматься над вопросом самостоятельного перехода от старой панели на новую. Задача сложная и своими руками решается с большим трудом. Но если задаться такой целью, поставить себе новую панель будет вполне возможно.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

  • Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
  • Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
  • Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
  • Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
  • Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

  • серый матовый цвет изделия (если присутствует блеск, то это подделка);
  • на корпусе оригинальной помпы обязательно указывается информация о сплаве;
  • должен присутствовать знак от Росстандарта;
  • значок товарного бренда ЗМЗ;
  • номерная маркировка литьевой формы;
  • вся информация на корпусе должна быть отлита, но не выбита;
  • деталь должна быть качественно обработана, не иметь сколов, металлических заусениц.

    Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

  • отвёртка плоского типа с тонким жалом;
  • ключ гаечный размерности №12;
  • ключ рожкового типа размерности №24;
  • ключ гаечный размерности №27;
  • ключ шестигранник размерности №6;
  • острый нож;
  • чистая ёмкость, необходимая для слива ОЖ с объёмом до 15 литров;
  • наждачная бумага мелкой зернистости;
  • ветошь.

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.


Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

  • радиатор охлаждения;

    Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

  • расширительный бачок системы;

    Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

  • система отопления;

    Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

  • блок цилиндров мотора.

    Блок цилиндров — одна из основных частей двигателя

FakeHeader

Comments 21

Если сломается все же, то у меня Р194-3730 будет 600р. Потому что два раза ремонтировать уже не стоит мне кажется. Я себе если сломается тоже сначала мне кажется переберу =))))

2 раза уже перебор

Когда после переборки ломается, идешь в магазин грустный такой… Отдаешь 600р с такими мыслями: Нафига я его перебирал… Но зато иногда на долго помогает =)))

600 у нас минимум 800. зато опыт не пропьешь

Меня у вас нету =)))

600 у нас минимум 800. зато опыт не пропьешь

Моторы кстати разные есть и разные цены

Когда после переборки ломается, идешь в магазин грустный такой… Отдаешь 600р с такими мыслями: Нафига я его перебирал… Но зато иногда на долго помогает =)))

Да ну, если коллектор не протёрся насквозь) и не горелый то можно и поперебирать.А щётки можно и подобрать от болгарки))У нас 900кстате.А мазать и новое надо через раз-проверено)))

2 раза уже перебор

подскажи, затрещал моторчик как-будто лопасть что то цепляет, снимал бардачек, лопасти двигаются влево вправо, что может быть?

но это как всегда не на долго, полгода год и снова снимать и мазать (во всяком случае, у меня так ), а я чуть по другому решил сделать, может кому понадобится www.drive2.ru/b/2570685/

спасибо интересный подход

недавно смотрю, кто-то карлсона охлаждения выкинул. Посмотрел, сам верилятор целый. А у меня лежит карлсон со сломанным вентилятором и целым мотором. Приехал домой, . вскрыл. А там просто провод идущий на щётку на заводе неудачно проложили, он и коротнул на нём изоляция сгорела. то есть всё сопровождалось дымом. А так на коллекторе износа ноль, да и внешне он новый. В общем провод перепаял. Всё работает. А он считай под полторашку стоит…

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

  • С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
  • Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало.

Электровентилятор на 31105 обычно срабатывает при температуре ОЖ от 98 до 104ºC (показания датчика), часто он включается на холостом ходу двигателя, когда машина стоит на месте. На трассе и на скорости, особенно в холодное время года, электровентилятор почти никогда не включается – поток воздуха с дороги успевает охладить радиатор.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Среди производителей водяных насосов для моторов ЗМЗ 406 (405) с положительной стороны зарекомендовали компании:

Не самые хорошие отзывы о помпах изготовления Kraft, Fenox, Luzar. В среднем цена насосов колеблется от 900 до 2000 рублей, и она зависит от региона продажи и производителя.

Так выглядит водяной насос от Волги 31105

Качество, судя по отзывам, у этой продукции неплохое. Не слишком хорошо отзываются о помпах Dolz, подозрительно дешевая продукция у фирмы Concord (и не хвалят). Трудно что-то определенное сказать про насосы компании Luzar – реклама идет мощная, но негативных отзывов о деталях этой фирмы в интернете немало. Для желающих купить этот товар – цена вопроса около 1700-1900 руб.

Термостат

Выбор термостата – тоже вопрос важный.

В случае заклинивания клапана в термостате двигатель закипает, что приводит к пробою прокладки головки блока, к короблению ГБЦ, залеганию поршневых колей, прогару поршней. Лучше не скупиться и покупать термостат высокого качества, тем более, сама деталь не так уж и дорого стоит, даже если она оригинального производства.

Самыми дорогими будут детали для американского мотора «Крайслер». Оригинальный термостат MOPAR стоит дороже 2 тыс. руб., от фирмы LUZAR деталь будет стоить около 600-700 руб. Для моторов ЗМЗ 405/406/402 (они одинаковые) покупка такой детали обойдется существенно дешевле – в пределах от 150 до 300 рублей.

Многие автомагазины продают термостаты вместе с корпусом в сборе, и тогда цена детали резко (в несколько раз) увеличивается. Но стоит ли переплачивать за корпус, если он не лопнувший. Ведь для того, чтобы извлечь термостата из корпуса на моторе ЗМЗ 406 (405), достаточно открутить два болта.

Источник

Термостат змз 406, летний и зимний

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского производителя. Бренд «Электон». Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

  1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
  2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

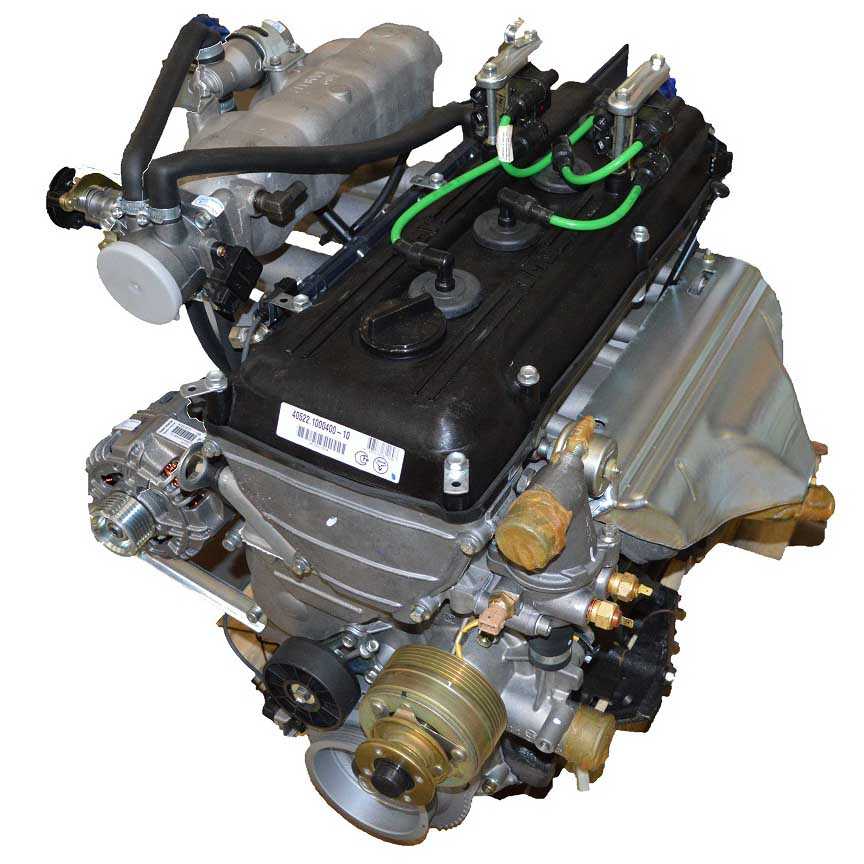

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

  1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
  2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

  1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
  2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

  1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
  2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

  1. ЗМЗ-40524.10;
  2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.
