Про ходовые огни для авто

Основное их предназначение – обозначение положения машины в светлое время на дороге. Иначе говоря, их можно отнести к пассивным средствам безопасности, они, показывая местонахождение авто, снижают вероятность возникновения аварии. Это достаточно общее описание назначения ДХО, а что они собой представляют, позволяет понять фото

В соответствии с приведенным общим описанием, назначения подобных световых приборов, в их качестве могут быть использованы:

• включенные фары во время движения (ближнего света);
• включенные (при пониженном напряжении питания или сниженной интенсивности излучения) фары дальнего света;
• включенные в дневное время противотуманные фары;
• специальные излучатели дневного света, расположенные спереди в соответствии с утвержденными правилами и излучающие световой поток допустимой интенсивности.

Простейшая схема

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме.
При включении ближнего света на минусе ДХО появится плюс и они выключатся, конечно при включении дальнего света они опять заработают. В остальном схемотехника дублируется. Однако далеко не каждые лампы подойдут для использования в качестве ходовых огней.
В такой момент последний будет электрически нейтральным.
А теперь он экономит на бензине 35 рублей в год! Последовательность подключения контактов та же что и в третьем методе, только 86 контакт следует подсоединять к лампе давления масла, которая находится на приборной панели.
Если вы уверены в своих силах, то прежде чем приступить к работе внимательно изучите правила установки ходовых огней на легковой автомобиль. Реле К1 — автомобильное, Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Это один из вариантов, который не рассматривается законом, как ДХО, поскольку светодиодная лента является больше элементом тюнинга, чем элементом освещения.

Если такового нет, то потребуется установить реле по цепи ближнего света в соответствии с приведёнными выше схемами. Последняя потребуется для того чтобы стягивать термоусадочные трубки. Схема подключения дневных ходовых огней Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов. Их нельзя применять, если в габаритах установлены светодиоды. Если свет будет слишком ярким, дневные огни будут светить как «габаритки», что недопустимо.

Если время присутствия импульсов более 5 с, то ДХО автоматически включается. Кроме этого, блок отключает светодиоды при включении головного света.

Важно: нельзя производить крепление проводов к топливопроводу, шлангам под давлением и трубке радиатора. При этом не забудьте, что они полярные

В этом случае сверлят отверстия, и крепление производят с помощью саморезов. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций. Гаснут при включении габаритов.
Как подсоединить ходовые огни правильно, просто и гениально

https://youtube.com/watch?v=XsIA4tn4ID4

Какой свет правильно использовать при плохой видимости на дороге

Для тех, кто ежедневно передвигается на машине, самыми частыми нарушителями спокойствия становятся: утренний туман, плотный снегопад, ливень и сумеречное время. Чтобы повысить безопасность движения, вы можете эксплуатировать фары в режиме и дальнего света, и ближнего

Здесь обратим ваше внимание на то, что плохая видимость по причине погоды и ночное время суток – это разные условия, согласно ПДД. А потому применять ночью дальний свет и в условиях плохой видимости, необходимо согласно установленным правилам

Условиями плохой видимости считаются такие, которые ограничивают кругозор водителя менее чем на 300 м вперед. Если в такой ситуации вы решили прекратить движение, то можете включить габариты совместно с противотуманками или ближним светом фар. Либо включите противотуманные фары совместно с дальним или ближним светом плюс задние противотуманки.

Соответственно, нарушением будет применение противотуманок без ближнего или дальнего света, и сюда же относятся включенные ДХО.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

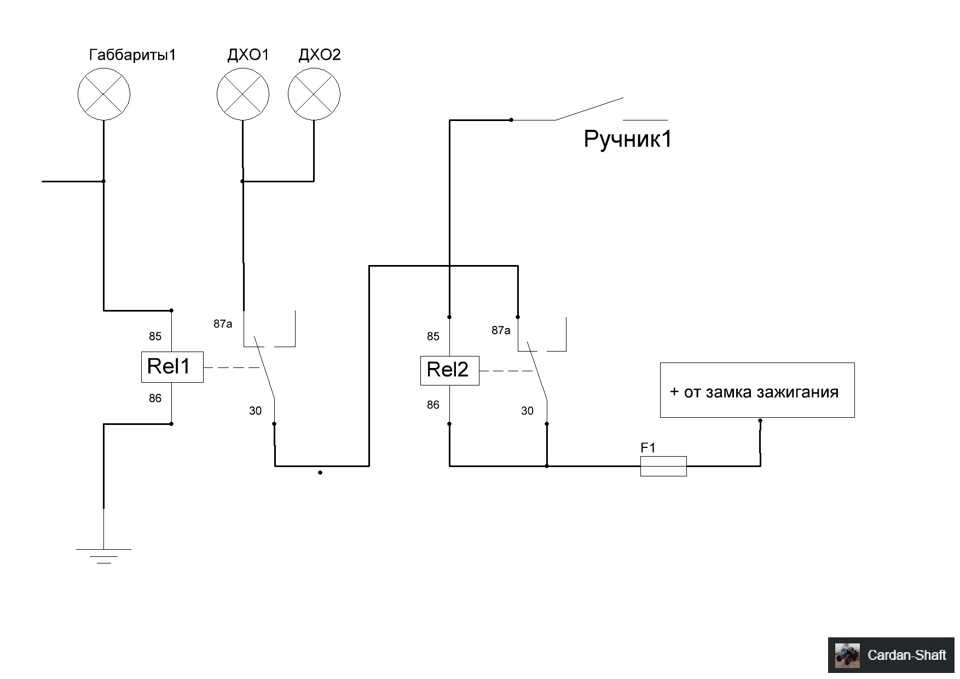

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

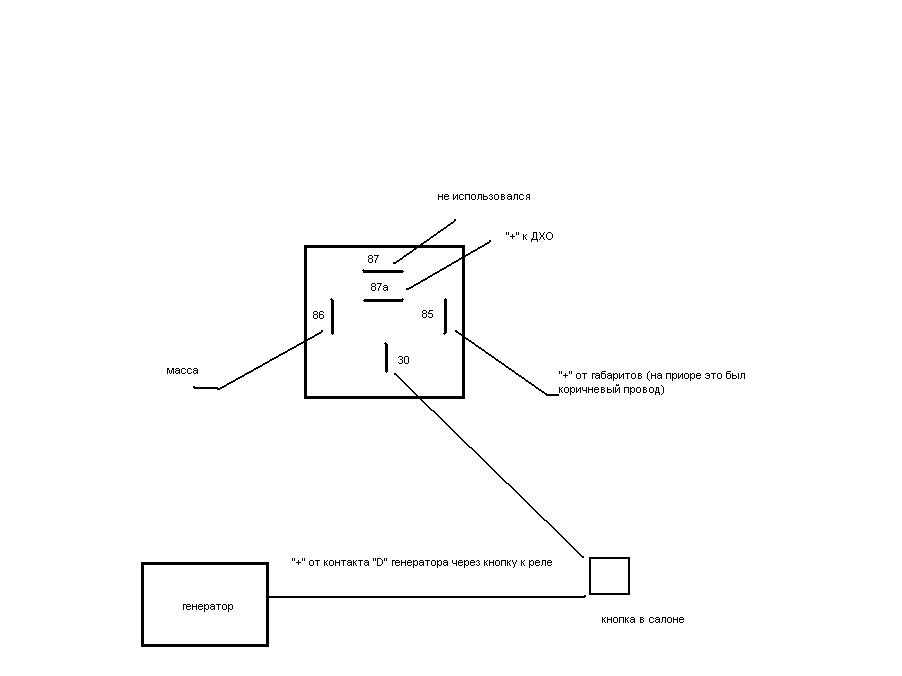

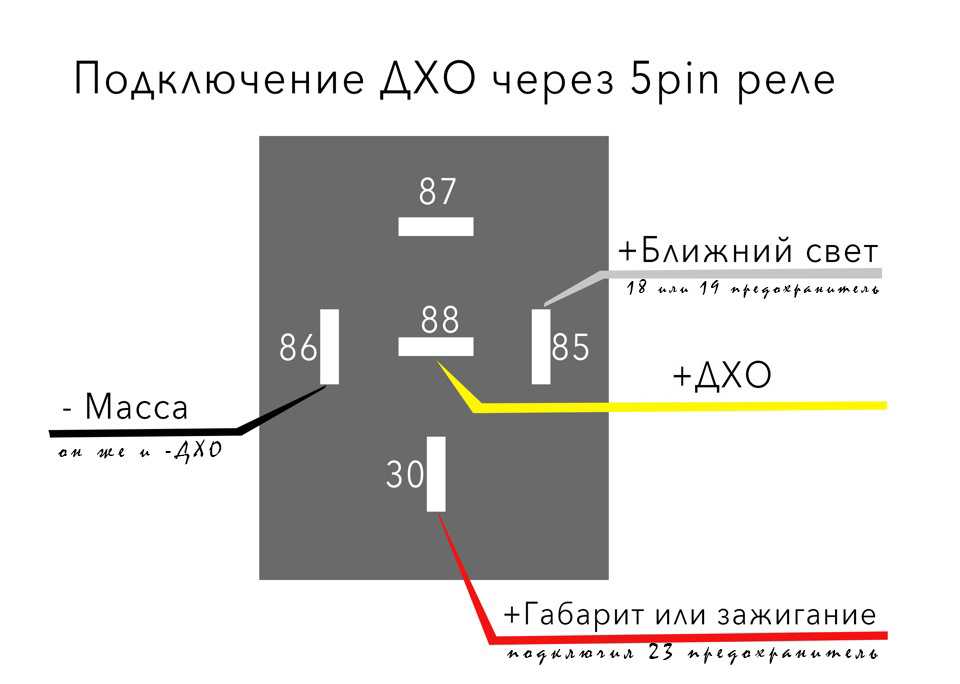

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Истории наших читателей

Подключение через 4 контактное реле от генератора или датчика масла Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя.

Реализация ДХО с использованием ближнего света. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу — издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Плюс можно использовать диодные габариты. Исключением является только включение дальнего головного света на несколько секунд, для сигнализации другим водителям.

Плюс интегрируется, как видно из схемы с точкой Также следует позаботиться о чистом сухом месте, где вы будете работать. Минусовой провод крепят на корпус машины в удобном месте. Лучше всего расположить блок возле АКБ, но подальше от двигателя, чтобы избежать перегрева.

Как подключить дневные ходовые огни самому

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Подсветка в ручках двери включается при заведённом моторе и только в стоячей машине.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Но при этом включение дальнего света приведёт к запуску ходовых огней. Включение ДХО можно реализовать при запуске двигателя посредством применения геркона Места установки Многие автовладельцы устанавливают светодиодное освещение далеко не по правилам. Другой разговор, когда речь идет о продлении срока службы аккумулятору. Огни не тухнут до тех пор, пока не остановится мотор автомобиля.

Если вы купили готовые светодиодные ДХО от известных производителей, то процесс монтажа световых элементов пройдет намного проще. Если наблюдается свечение светодиодов порядка 20 с после выключения двигателя, то это считается нормальным явлением. Если у вас отечественная машина, или иномарка, не оборудованная этими огнями, то вам полагается использовать либо ближний свет фар, либо противотуманные фары в дневное время суток.

То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Всё это довольно несложно осуществить своими руками даже без специальных знаний в области электротехники. Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор.
Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

Какие приборы используются ночью

Правильнее, конечно, сказать «в темное время суток», которое даже имеет определение в ПДД. Без сильного углубления в формулировки — это просто такое время, когда темно, в сумерках с утра или вечером и ночью.

Тут применяются фары в режимах дальнего и ближнего света. Если у вас ночная стоянка (или, если вы едите с прицепом, или поставлены на буксир), то необходимо перейти на габариты. Противотуманки в таком случае не должны работать отдельно, они сопровождаются дальним светом или ближним.

У кого имеется фара-прожектор, то не используйте ее, если едите по населенному пункту или когда видите встречный автомобиль. Это нарушение ПДД.

Правилами установлен порядок, который позволяет обеспечить безопасность всех участников дорожного движения. А потому не разрешается слепить встречных водителей дальним светом, если машины приблизились более чем на 150 м. Помимо того, водитель на встречной, может попросить вас переключить режим световых приборов. Это принято делать «морганием» фар.

Передвигаясь по территории хорошо освещенного населенного пункта, также не используют дальний свет. И, как в ситуации с дневным режимом, противотуманки на освещенной дороге запрещено применять без сопровождения ближним или дальним светом. ДХО ночью также не включают.

Для движения по тоннелям днем и ночью применимы все вышеперечисленные требования.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Использование для подключения габаритных огней и фар ближнего света

Следующий вариант подключение – задействование в схеме габаритных огней и фар ближнего света, которые сами по себе завязаны в цепь питания.

Для реализации такой схемы ДХО своими руками нужно провод со знаком «плюс», взяв его от ходовых огней, присоединить к плюсу аккумулятора, а минус соединить (тут внимательно!) с плюсом (!) габаритов. Почему так? Дело в том, что при подключении плюса ДХО к аккумулятору, мы делаем плюс аккумулятора нейтральным из положительного. Таким образом получается новая цепь аккумулятор-светодиоды-габариты-лампочка-корпус. А минусом в такой цепи будет последнее звено – корпус.

Потребление тока в такой реализации очень небольшое (исчисляется в мА), поэтому светодиоды излучают свет при включении автомобиля, а вот спираль от ходовых не загорается.

Если же водитель включает габариты, то тогда напряжение увеличивается, разница потенциалов наоборот уменьшается, светодиоды отключаются, а вот сами ДХО включаются.

Схема подключения дневных ходовых огней к габаритам тоже имеет ряд недостатков, и не всегда ими можно пренебречь.

1. Ходовые не зависят от двигателя и при выключенном двигателе продолжают работать. Это противоречит ГОСТу.
2. Эта схема не работает в том случае, если ваши ДХО имеют собственные светодиоды.
3. Схема будет работать некорректно при использовании очень мощных светодиодов.
4. Для того, чтобы схема работала корректно и не случилось короткого замыкания необходимо установить дополнительно предохранитель на схему.

Ряд недостатков можно уравнять, использовав несколько хитростей. Например, если вы возьмете плюсовой провод, который относится к LED-модулю, не напрямую с плюсом аккумулятора, а через плюс зажигания, то первый пункт станет недействительным и ходовые не будут работать при выключенном двигателе.

Другой вариант, похожий на подключение через габаритные огни, – подключение в схему с лампой ближнего света. Работает она так: если загорается ближний свет (водитель включает его вручную), то ДХО в тот же момент гаснут. Всё остальное время они работают.

Такая схема хуже, чем подключение в схему с габаритными огнями, потому что помимо того, что в ней сохраняются все пункты недостатков из списка выше, в добавок это прямое нарушение не только ГОСТов, но и ПДД.

По правилам дорожного движения запрещено использовать ДХО при стоянке, для этой функции используются только габаритные огни.
