Сборка и разборка

Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.

Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:

Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.

Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.

Итак, первым делом необходимо снять трубку выпуска

Удобнее всего будет не откручивать ее полностью, а только со стороны двигателя и привязать к устойчивой детали.
Теперь приступите к снятию крышки цилиндров, закрепленной на четыре болта и сами цилиндры, осторожно, не повредите прокладки. Повреждение прокладок приведет к нарушению давления и компрессии двигателя.
Снимите трубку на чехле цепи.
Выбейте передний палец укрепляющий двигатель

Выбивайте аккуратно, погнутая деталь обратно не залезет.
Теперь приступайте к креплениям двигателя. Отверните все гайки и болты с задней части двигателя.
Когда двигатель не закреплен, убираем его в сторону, на устойчивую поверхность. На поддоне расположены семь болтов, их необходимо открутить. После аккуратно снимите поддон. Снимите пластину выносящего маховика и прокладку, зафиксируйте двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
Переходим к выносящему маховику. Чтобы ослабить болт, крепящий маховик, понадобятся торцевой ключ и длинная прочная монтировка. Резьба на шляпке довольно мягкая, если переусердствовать – можно сорвать.
Затем разделяем половинки поддона. Они еще понадобятся, так что не убираем их в «дальний угол».
Теперь переходим к выносящему маховику и шпону. Они снимаются просто, особых навыков не требуют.
Запомнив места расположения регулировочных шайб, последовательно выньте передний, задний и копирный валы.
Переходим к крышкам кривошипных камер. Вывернув шпильки аккуратно снимаем крышки и кольца.
Затем снова необходимо вернуться к поддону. Выньте коленчатые валы из его половинок.
Дальше снимите подшипники половинок картера. Открутите обойму и винты с сальником коленчатого вала.
И последний шаг. Снимите установочные кольца и выбейте сальники.Сборка осуществляется в обратном порядке, но необходимо закручивать болты и шпильке с определенными усилиями. В остальном не должно возникнуть вопросов о том, как собрать двигатель ИЖ Планета 5.

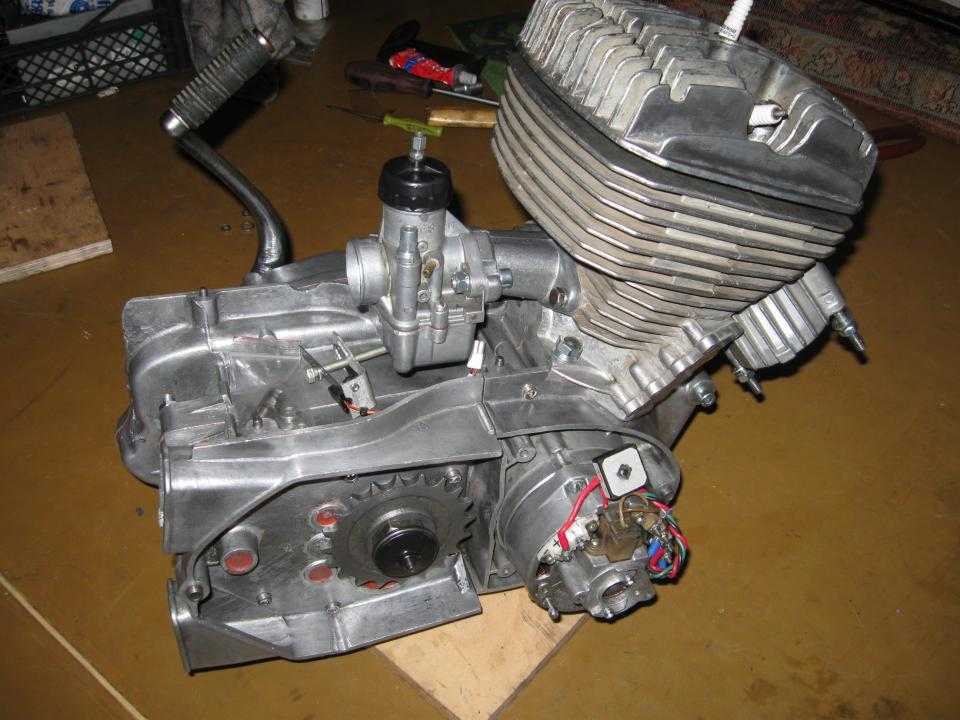

Сборка и разборка двигателя ИЖ Планета 5

Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности.

Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать».

Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника.

Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.

Пошаговая схема разборки:

1. Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
2. Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
3. Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
4. Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
5. Убираем все доступные детали, относящиеся к коробке передач.
6. Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
7. Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
8. Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.
9. Откручиваем стопорную пластину и снимаем ее.
10. Вынимаем кольца-шайбы, попутно отмечая их порядок.
11. Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
12. Щипцами убираем стопорное кольцо. Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
13. Легким постукиванием вынимаем направляющие узлов переключения скоростей.
14. Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
15. Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.

Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.

Сборка двигателя иж планета 5

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Тюнинг двигателя ИЖ Планета 5 своими руками

Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:

Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.

Двигатель — разборка и сборка

Полная разборка двигателя необходима, если заметны серьезные повреждения шатуна, коленчатого вала и его подшипников. Это происходит, например, при заклинивании двигателя, общем сильном износе деталей (грохот, гул при работе). Двигатель приходится полностью разбирать («половинить») также в случае износа левого сальника коленчатого вала (падение мощности, трудный запуск, повышенное дымление из-за подсоса масла в кривошипную камеру из коробки передач). 1. Снимаем с двигателя цилиндр и поршень.

2. Сливаем масло и снимаем силовой агрегат с мотоцикла.

3. Сняв левую крышку картера, снимаем моторную передачу, сцепление и пусковой механизм.

4. Снимаем правую крышку картера. Здесь следует снять генератор вместе с правым сальником коленчатого вала.

5. Снимаем ведущую звездочку главной передачи.

6. Разбираем, насколько это возможно, коробку передач.

7. С правой стороны отверткой отворачиваем винты, соединяющие половины картера и отворачиваем гайки двух болтов.

8. Бородком выбиваем две установочные втулки на половину их длины.

9. Наносим легкие удары киянкой по плоскости разъема половин картера и, помогая монтажной лопаткой, (заводя ее в пазы передней и задней части двигателя) разъединяем половины.

Не раздвигайте половины картера отверткой, вставленной в разъем. Это приведет к повреждению плоскостей стыка и негерметичности картера.

10. Отверткой отворачиваем винты крепления стопорной пластины подшипников коробки передач.

11. Снимаем пластину.

12. Снимаем регулировочные кольца-шайбы, записав их число и расположение.

13. Снимаем левую половину картера с коленчатого вала, при необходимости постукивая по ней киянкой.

Будьте осторожны, алюминиевый сплав картера довольно хрупкий.

14. Легкими ударами по наружному кольцу выбиваем оба шариковых подшипника валов коробки передач.

15. Выбиваем из картера скалки-направляющие вилок переключения передач.

16. Щипцами или круглогубцами извлекаем наружное стопорное кольцо шарикового подшипника коленчатого вала.

17. Извлекаем регулировочную шайбу (шайбы).

18. Выколоткой из мягкого металла со стороны кривошипной камеры (через отверстие сальника) выбиваем шариковый подшипник.

19. Щипцами извлекаем внутреннее стопорное кольцо.

20. Вынимаем разрезное дистанционное кольцо.

21. Подбираем походящие оправки для выпрессовки левого сальника коленчатого вала.

22. Через них легкими ударами выбиваем сальник вместе с фигурной шайбой и кольцом коренного подшипника в сторону кривошипной камеры. Запоминаем, какой стороной сальник был обращен к кривошипной камере.

Аналогично выпрессовываем внешнее кольцо правого коренного подшипника.

23. Если коренные подшипники коленчатого вала подлежат замене, снимаем их аккуратными ударами зубила или подходящим съемником.

1. Промываем все детали в керосине или уайт-спирите и осматриваем их.

На корпусных деталях не должно быть трещин, следов задиров в гнездах подшипников и сорванной резьбы.

Правая и левая половины картера заменяются только в комплекте.

2. Стыковочные поверхности картера очищаем от остатков герметика и прокладок.

3. Скалки вилок переключения передач полируем до зеркального блеска.

4. Шабером и шкуркой удаляем с половин картера заусенцы и прочие производственные шероховатости. После этого дополнительно промываем корпусные детали водой с моющим средством.

Ремонт коленчатого вала возможен только в условиях специализированной мастерской.

5. Заполняем левый сальник пластичной смазкой и устанавливаем его вместе с кольцом подшипника, разрезным дистанционным кольцом и фигурной шайбой в левую половину картера.

6. Устанавливаем внутреннее стопорное кольцо.

7. Обильно покрываем ролики коренных подшипников пластичной смазкой, так чтобы они не выступали из сепаратора.

8. Вырезав из пластиковой бутылки, сворачиваем и устанавливаем оправку для левого сальника.

9. Укладываем коленчатый вал левым концом вверх на опоры.

Слегка покачивая, осторожно надеваем левую половину картера на коленчатый вал. Разъем картера должен оказаться в плоскости симметрии шатуна

10. Вынимаем оправку.

11. Смазанный шариковый подшипник устанавливаем на вал.

Инструментальной головкой на 19 мм

запрессовываем его до упора.

12. Устанавливаем дистанционные шайбы и стопорное кольцо.

13. Смазываем 4-6 каплями моторного масла подшипник шатуна.

Материалы коленчатых валов

Коленчатые валы могут быть изготовлены стальными кованными, стальными штампованными, чугунными литыми.

Применение углеродистой стали для изготовления коленчатых валов для двигателей малой и средней напряженности объясняется низкой стоимостью теромобработки и хорошими механическими свойствами этих сталей.

Для подавляющего большинства коленвалов стационарных, судовых и тепловозных дизелей чаще применяют стали 35, 40, 50, 35Г, 40Г, 45Г, 50Г и др. Валы быстроходных двигателей изготовляют из тех же сталей, а также из хромовых, хромоникелевых, хромомолибденовых (40Х, 40ХН, 35ХМ, 30ХН2МА, 18Х2Н4МА и др.). Для коленвалов автомобильных и тракторных двигателей применяют стали 45,50Г, 40Х, 45Г2, 38ХГН, 40ХН2МА.

Стали, легированные ванадием, хромом, молибденом, никелем имеют повышенную твердость, пластичность, износостойкость (30ХМА, 20ХН3А, 38Х2МЮА, 40Х2Н2МА, 25Х2Н4МА, 38Х2МЮА и др.) и служат для изготовления коленчатых валов дизелей повышенной мощности.

В двигателях тракторной, автомобильной техники в последнее время нередко применяют литые коленчатые валы из высокопрочного чугуна с шаровидным графитом. Эта технология, известная еще с советских времен, снова стала популярной.

Изготовление литых чугунных валов технологически проще и существенно дешевле. Причем экономия металла увеличивается по мере усложнения конструкции вала, износостойкойсть шеек вследствие большего наличия в чугуне графита возрастает, надежность работы вала благодаря большой циклической вязкости чугуна повышается. Однако при изготовлении чугунных коленвалов особую роль играет качественное литье на современном оборудовании с целью исключения литейных пороков. Также прочностные свойства литого коленчатого вала полностью зависят от свойств используемого материала. В случае использования высокопрочных марок чугуна ВЧ или специального модифицированного чугуна марок СЧ коленчатый вал имеет достаточные характеристики прочности и не нуждается в дальнейшей термообработке. Литой коленчатый вал имеет равномерную твердость по всему сечению и она не снижается после шлифовки.

Как всегда, Вы можете получить подробную и персональную консультацию по телефону т

050-40-08-705, 098-79-33-152 Пожалуйста, если вам было интересно, поделитесь ссылкой на сайт и статью, с теми кому это важно, не прячьте это от своих друзей

Источник

Принцип действия и назначение

В отличие от электродвигателя принцип действия КШМ в двигателях внутреннего сгорания значительно сложнее:

• поршни поочередно выталкиваются из цилиндров при воспламенении топливной смеси;
• внутри них шарнирно закреплены шатунные детали сложной конфигурации;
• коленчатый вал имеет ответную посадочную поверхность П-образного типа для нижней головки шатуна, что обеспечивает смещение от оси вращения вала;
• за счет фиксированного расстояния между поршнем и коленвалом шатун описывает амплитуду в виде восьмерки, за счет чего и преобразуется поступательное движение с цилиндров в крутящий момент на валу.

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

• течи сальников коленчатого вала;
• «масляное голодание» рабочих поверхностей;
• механические повреждения коленчатых валов;
• естественный физический износ;
• ненормальный повышенный физический износ.

Сальник коленвала требующий замены

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

Повреждения шейки шатуна по причине отсутствия смазки

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.

Возможные неисправности и способы ремонта коробки передач Ижа.

Возможные неисправности и способы ремонта коробки передач Ижа.

Сообщение VVChaif » 13 сен 2003, 20:50

На всех ижевских мотоциклах — одноцилиндровых “планетах” и двухцилиндровых “юпитерах” стоят коробки передач одинакового устройства, но различающиеся механизмом переключения и передаточными числами.

На выпускаемых ныне моделях ИЖ-П5. ИЖ-ПС. ИЖ-Ю5 используют унифицированные шестерни (см. таблицу), которые можно установить и на прежние модели — ИЖ — 49. ИЖ — 56. ИЖ-П, ИЖ-П2. но только вместе с первичным валом, барабанами сцепления и вилками переключения от ИЖ-ПЗ. В процессе эксплуатации неисправности в коробке возникают чаще всего от перегрузок, грубого, силового переключения передач, несвоевременной замены масла. Нередки случаи повреждения деталей после домашнего ремонта коробки, когда допускают ошибки при ее сборке и регулировке. Рассмотрим наиболее частые неисправности. Не включаются вторая и третья передачи (первая и четвертая включаются). На “планетах” этот дефект появляется из-за ослабления винтов, крепящих упор механизма переключения. Чтобы подтянуть их, надо вскрыть крышку коробки, снять сектор, а затем и весь механизм переключения. На “юпитерах” эта неисправность — результат образования осевого люфта у валика переключения. Устраняют его перемещением валика к правой крышке картера, для чего сдвигают влево кулачок автомата выключения сцепления. Самопроизвольное выключение передач. Причина в том, что- либо сильно изношены вилки переключения, либо смяты или сколоты кулачки шестерен. Если вторая передача выключается со скрежетом и мотоцикл испытывает рывки, значит, сместился влево первичный вал вместе с подшипником и изогнулась их стопорная пластина (у “планет”). Для замены поврежденных шестерен и вилок необходимо разобрать коробку, как описано в инструкции, а после сборки снять барабаны муфты сцепления и стопорную пластину. Осадить вправо сместившийся подшипник с первичным валом, следя за тем, чтобы осевое перемещение вторичного вала, расположенного на другом его конце, оставалось в пределах 0,4 — 0.6 мм. Выправить и установить на место стопорную пластину. Если между ней и кольцом подшипника есть свободное пространство, заполнить его регулировочными шайбами нужной толщины. Наружный диаметр шайб — 46.9 мм, внутренний — 38 мм. Самопроизвольное выключение четвертой передачи происходит из-за образования осевого люфта вторичного вала при смещении или выпадении установочного кольца роликоподшипника. Устраняют эту неисправность без разборки. Достаточно, сняв звездочку с вторичного вала. осадить установочное кольцо ударами по наружной кромке сальника через медную или латунную выколотку. Не поможет — придется заменить поврежденные детали. Не включаются низшие передачи при переходе с высших

(на “планетах”). Сломана пружина собачек механизма переключения передач, и ее надо заменить. Затрудненное переключение передач, возникшее после сборки коробки, говорит о неправильном положении валика переключения. Обычно причина в том, что установлены не на свои места регулировочные шайбы, снятые при разборке (их забывают пометить). На правую шейку валика ставят одну опорную шайбу толщиной 1,4 мм, на левой может быть до четырех регулировочных шайб толщиной 0,2 — 0,3 мм. Осевое смещение валика должно быть в пределах 0,2 — 0,4 мм. Вышедшие из строя валы, шестерни с поврежденными зубьями, вилки и пружины не удается отремонтировать как полагается, поэтому их заменяют новыми. Если кулачки на шестернях повреждены незначительно, то есть их боковые поверхности только потеряли уклон (поэтому шестерни и рассоединяются при движении), можно их поправить на наждачном станке, сняв минимально необходимый слой металла. Уклон (поднутрение) граней должен быть не более 5 градусов, иначе шестерни трудно будет рассоединить при переключении передач. Уход за коробкой сводится в основном к проверке уровня масла и своевременной его замене. Пригодны авиационные, дизельные и автотракторные масла любой марки. Летом предпочтительны более вязкие МС-20. МК-22, ДС-11. зимой — менее вязкие АС-8. ДС-8. В морозные дни, когда масло загустевает настолько, что передачи не включаются или включаются с трудом, в коробку можно добавить 100 — 150 см3 бензина. Эта мера позволяет предохранить ее детали от поломок. Позиция на рисунке Принадлежность шестерни Количество зубьев

Установка поршней в цилиндры

Чтобы грамотно собрать двигатель, следует научиться правильно устанавливать такой важный элемент ДВС, как поршни. Их необходимо вставить в специальные цилиндры, сжимая поршневые кольца, чтобы случайно не погнуть их. После этой операции необходимо закрепить нижнюю часть шатуна к шейке коленчатого вала. Однако прежде необходимо тщательно смазать данные элементы моторным маслом. Затягивать крепежные болты необходимо динамометрическим ключом, прилагая усилия, которые указаны в руководстве по ремонту вашей модели мотора.

Далее необходимо установить датчик уровня масла в блок для цилиндров мотора. Для этого нужно перевести коленчатый вал в такое положение, чтобы он не мешал установке новой детали. Данный датчик обычно крепится на один болт. Вслед за этой операцией крепят маховик.

На завершающей стадии сборки мотора устанавливают масляный картер, который находится в нижней части силового агрегата. Данный элемент крепится на несколько болтов.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Механическая обработка коленчатых валов

Сложность конструктивной формы коленчатого вала, его недостаточная жесткость, высокие требования к точности обрабатываемых поверхностей вызывают особые требования к выбору методов базирования, закрепления и обработки вала, а также последовательности, сочетания операций и выбору оборудования. Основными базами коленчатого вала являются опорные поверхности коренных шеек. Однако далеко не на всех операциях обработки можно использовать их в качестве технологических. Поэтому в некоторых случаях технологическими базами выбирают поверхности центровых отверстий. В связи со сравнительно небольшой жесткостью вала на ряде операций при обработке его в центрах в качестве дополнительных технологических баз используют наружные поверхности предварительно обработанных шеек.

При обработке шатунных шеек, которые в соответствии с требованиями технических условий должны иметь необходимую угловую координацию, опорной технологической базой являются специально фрезерованные площадки на щеках. По окончании изготовления коленчатые валы обычно подвергают динамической балансировке в сборе с маховиком (автомобильные двигатели).

В большинстве случаев коленчатые валы предусматривают возможность их перешлифовки на ремонтный размер (обычно 4-6 размеров, ранее было до 8). В этом случае коленвалы шлифуют вращающимся наждачным кругом, причём вал проворачивается вокруг осей базирования. Конечно, эти оси для коренных и шатунных шеек не совпадают, что требует перестановки. При перешлифовке требуется соблюсти межцентровое состояние, и согласно инструкции, валы после шлифовки подлежат повторной динамической балансировке. Чаще всего это не выполняют, потому отремонтированные двигатели часто дают большую вибрацию.

При шлифовании важно соблюсти форму галтелей, и ни в коем случае не прижечь их. Неправильная обработка галтелей часто приводит к разрушению коленчатого вала.

Иж планета спорт характеристика

Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.

На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам. Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.

Мотоцикл иж планета спорт технические характеристики:

База мотоцикла	1350 (1390) мм
Длина	2050 (2070) мм
Ширина	730 (810) мм
Высота	1100 (1150) мм
Дорожный просвет	145 (135) мм
Сухая масса	135 (145) кг
Максимальная скорость	140 (130) км/ч
Расход топлива:
при скорости 60 км/ч	3,5 л/100 км
при скорости 100 км/ч	6,5 л/100 км
Время разгона до 100 км/ч	11 сек
Тормозной путь со скорости 60 км/час	12 м
Запас хода	около 400 км
Тип двигателя	двухтактный, с трехканальной продувкой
Число цилиндров	1
Диаметр цилиндра	76 мм
Ход поршня	75 мм
Рабочий объем	340 куб.см
Степень сжатия	9,5-10,5 (8,7-9,2)
Номинальная мощность двигателя при 5600-6700 об/мин	32 (28) л.с.
Крутящий момент двигателя при 5200-5800 об/мин
Система смазки	раздельная (совместно с топливом 1:25)
Система охлаждения	потоком встречного воздуха
Воздушный фильтр	сухой, с бумажным элементом
Карбюратор	“Микуни” (К-62М)
Диаметр диффузора	32 мм
Производительность главного жиклера	190 куб.см/м
Первичная передача	косозубыми шестернями
Сцепление	многодисковое в масляной ванне
Коробка передач	четырехступенчатая
Переключение	ножное
Задняя передача	открытая, втулочно-роликовой цепью
Передаточное число первичной передачи	2,18
Передаточное число задней передачи	2,47
Передаточные числа коробки:
I передачи	3,17
II	1,81
III	1,26
IV	1,0
Рама	трубчатая, сварная, закрытая, термообработанная (!)
Передняя подвеска	бесштоковая телескопическая вилка
Ход подвески	155 мм
Задняя подвеска	маятниковая
Ход подвески	90 мм
Размеры шин:
переднего колеса	3,00-19?
заднего колеса	3,50-18?
Тормоза	колодочные
Диаметр тормозного барабана:
переднего колеса	190 мм
заднего	170 мм
Напряжение бортовой сети	12 В
Генератор	ИЖ ГП-1, трехфазный, переменного тока
Напряжение генератора	14 В
Мощность генератора	100 Вт
Аккумуляторная батарея	6МТС-9
Регулятор напряжения	ИЖ РН-1 (БПВ 14-10)
Свеча зажигания	А-23
Топливный бак	14 л, бензин АИ-93
Масляный бак	1,5 л, масло МС-20
Коробка передач	0,8 л
Перо передней вилки	0,2 л, МГП-10
Амортизатор	0,065 л, МГП-10
Зазор между контактами прерывателя	0,35-0,55 мм
Зазор между электродами свечи зажигания	0,6-0,8 мм
Свободный ход рычага сцепления	5-10 мм
Свободный ход рычага тормоза переднего колеса	2-3 мм
Свободный ход рычага ножного тормоза	10-15 мм
Опережение зажигания до ВМТ	2,5-4,2 мм
Провисание цепи привода колеса	20-25 мм
Давление в шинах:
переднего колеса	1,5 кГс/см2
заднего без пассажира	1,8 кГс/см2
——- с пассажиром	2,0 кГс/см2

Примечание: технические характеристики в скобках для поздних выпусков.

В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!

Здесь Вы можете пройти бесплатные тесты ПДД.

Ковровец К 175 — история одного мотоцикла.
