Почему через сапун выдавливает масло: как устранить неисправность

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

как правильно мерить компрессию в цилиндрах

. Из этой статьи вы узнаете о том, для чего, каким образом и при помощи каких инструментов осуществляется данная процедура для получения точных данных.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Явное снижение компрессии даже в одном из цилиндров вполне может указывать на то, что происходят утечки газов, в результате чего масло идет через сапун. Следует добавить, что компрессия также может снизиться в результате проблем с клапанами. Для более точного определения следует осмотреть

свечи зажигания

или только одну свечу на проблемном цилиндре. Наличие обильного серо-черного маслянистого нагара является признаком неисправностей, связанных с цилиндропоршневой группой. Если же компрессия низкая, но на свече нет нагара, тогда вероятны проблемы с клапанами

ГРМ

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

  • В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
  • Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
  • Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.

Как провести диагностику

Если на машине продолжает выкидывать моторное масло через клапан сапун, игнорировать такое поведение двигателя нельзя. Рекомендуется заняться диагностикой.

Потенциально зная, почему через сапун наружу идёт масло и загрязняет всё вокруг себя, можно сделать определённые выводы касательно диагностики.

Порой достаточно провести визуальный осмотр и сделать несколько замеров

Важно учитывать, что из-за конструктивных и технических особенностей конкретного ДВС, процедура может иметь свои отличительные особенности

Автомобилисту следует установить, в чём причина активного выбора масла через сапун, поскольку проблема может быть в нём самом, либо связана с другими проблемами в моторе.

Задача заключается в том, чтобы масло перестало кидать. А для этого нужно найти причину и попытаться её устранить. Для работы может потребоваться отвёртка, набор ключей и компрессометр. Касательно диагностики стоит дать несколько рекомендаций:

  • Начните с проверки выхлопа. Для этого запустите мотор и присмотритесь к цвету газов, выходящих из выхлопной трубы.
  • Если дым сизого или чёрного цвета, в газах присутствуют частицы масла. Обычно это связано с неисправностями ГРМ, залеганием колец цилиндропоршневой группы, либо же их износом.
  • Дополнительно стоит проверить показатели компрессии каждого из цилиндров.
  • В нормальном состоянии на большинстве легковых бензиновых авто компрессия составляет от 11 до 13 МПа. Если это дизель, тогда от 20 до 32 МПа.
  • Между цилиндрами не должна быть разница более чем в 1 МПа.
  • Если в одном из цилиндров компрессия пониженная, проблема гона масла через сапун может быть связана с ним.
  • Проверьте состояние свечей зажигания в проблемных цилиндрах. Если есть нагар, причина в неисправностях ЦПГ.
  • При низкой компрессии и нормальном состоянии свечи, проблема кроется в клапанах.

Если с компрессией всё в норме, тогда остаётся сделать одно. А именно проверить и очистить картерную систему вентиляции.

Что такое сапун и зачем он нужен

Другое название сапуна — это дыхательный клапан или суфлёр. Задача элемента заключается в том, чтобы выравнивать внутреннее давление в картере относительно внешнего или наружного атмосферного давления.

Выравнивание требуется при остывании и при нагреве автомобильного двигателя, а также при сильных изменениях параметров атмосферного давления. Когда внутреннее давление непосредственно в самом картере оказывается больше атмосферного, из полостей могут начинать просачиваться частицы рабочей жидкости. В такой ситуации обычно говорят, что через сапун гонится масло. При снижении компрессии внутрь ДВС могут поступать массы воздуха с пылью. Это также очень вредно для мотора.

Конструктивно сапун, он же дыхательный клапан, состоит из:

  • металлического корпуса;
  • автономной прижимной пружины;
  • тела устройства;
  • стопорной гайки;
  • резиновой прокладки.

Ранее на авто применялась простейшая схема работы системы по обеспечению вентиляции картера. Для этого на ДВС ставили единственный штуцер, то есть сапун. Он соединял внутренние полости блока цилиндра и внешнюю среду. Это позволяло лишним газам выходить наружу, в атмосферу.

Потому в современных авто применяют закрытую систему вентиляции. Здесь также предусмотрен сапун. Только к нему ещё подключают патрубок для последующего необходимого отвода газа во впускной коллектор, либо же корпус фильтра. Оттуда газ попадает в цилиндры и полностью сгорает. Это позволило избавиться от проблемы загрязнения атмосферы.

Также применяются отделители, способные вернуть масло в картер и исключить его попадание в цилиндры.

Как вы понимаете, задача клапана заключается в выравнивании давления внутри картера. Но случается и так, что через сапун начинает выходить масло. Это не катастрофическая ситуация, но при её возникновении следует принять соответствующие меры.

Cапунит дизельный двигатель: причины и как устранить

Прежде чем отвечать на вопрос: «Почему сапунит двигатель?», необходимо разобраться, что конкретно подразумевается под этой формулировкой. Как правило, такая фраза характеризует проявление избыточных газов в силовой установке. Характерными признаками этого явления можно считать дым из горловины, куда заливают масло, утечка рабочей смазки в различных частях мотора (сапун, сальники и т.д.).

Сапун, это специальное устройство клапанного типа, предназначенное для выравнивания давления внутри картера силовой установки с давлением окружающей среды. Процесс довольно прост, при нарастании давления выше атмосферного, открывается клапан и выпускает излишки паров наружу, тем самым проветривая картер и выводя газы.

Рост давления в картере

При работе двигателя в его цилиндрах возникает высокое давление, как результат высвобождения энергии от процесса горения. В нормальных условиях отработанные газы должны выводиться из мотора в атмосферу. Однако если уплотнения между цилиндром и уплотнительными кольцами нарушено, часть газов может прорваться и попасть в картер установки, после чего там образуется избыточное давление. Решением этой проблемы было создание системы вентиляции газов в картере.

Симптомы

Первыми, основными симптомами того, что дизельный мотор начал сапунить, это утечки смазки, снижение уровня масла в картере. Заметив такие характерные явления, необходимо точно удостовериться, что подозрения верны. Для этого надо прогреть мотор до рабочей температуры, открутить крышку маслоналивной горловины и проследить, нет ли сизого дыма.

Причины неисправности

Причин может быть несколько, основные из них:

  • Загрязнение и выход из строя системы вентиляции картера;
  • Неисправности цилиндропоршневой группы;
  • Поломки в головке блока цилиндров.

Для точного определения, что конкретно привело к нехарактерному поведению, необходимо выполнить диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователь не всегда вовремя способен выявить признаки нехарактерного поведения. В результате, запущенная проблема может привести к серьезным последствиям и намного усугубить ситуацию. Перестав работать, вентиляция картера не сбрасывает излишки давления в атмосферу, а накапливает их внутри картера силовой установки. Со временем, когда давление достигает критической отметки, происходит выброс накопившихся газов через фильтр. Дабы избежать неприятностей и не усугубить их поломкой, при первых признаках неисправности системы вентиляции и сапуна необходимо как можно быстрей промыть их. Устранение неполадок можно провести двумя простыми способами: разобрать сапун и отмыть все необходимые детали и фильтр от отложений, или же добавить в масло специальную моющую присадку, которая устранит все грязные образования.

Поршневые кольца

Одной из причин того, что силовая установка сапунит может быть неполадки с поршневыми кольцами. В процессе работы мотора, часть отработанных газов просачивается в картер мотора. С течением времени давление повышается, и они начинают искать выход из замкнутого пространства. Вследствие того, что система вентиляции забита, газы начинают выходить из всех возможных щелей в уплотнениях и сальниках.

Иногда все эти симптомы сопровождаются миганием лампочки на приборной панели автомобиля, сигнализирующей о поломке в моторе. Для подтверждения диагноза необходимо произвести замер компрессии силового агрегата. Компрессия меньше 11 единиц, в каком либо цилиндре в совокупности с остальными явлениями говорит о залегании колец.

Проводя ремонт, разберите поршни и проведите полную диагностику колец. При их залегании необходимо снять кольца, выполнять процедуру надо с особой аккуратностью, что бы ни сломать детали

После снятия, требуется полная очистка колец и поршней от нагара и отложений, особое внимание необходимо уделить канавкам, коррозия, образовавшаяся в них, должна быть полностью устранена

Цилиндропоршневая группа

В случае, если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей часто встречающейся возможной причиной может быть повреждение поверхностей гильзы цилиндров. Для устранения дефекта необходимо отшлифовать поверхности и установить новые кольца ремонтного размера. При большом износе цилиндров, расточки двигателя не избежать. Сапунить мотор может по причине износа клапанов, сальников, втулок и т.п. В любом случае, для точного диагноза и устранения причины требуется полная диагностика и проверка мотора специалистом.

Если дымит сапун нужно срочно ремонтировать двигатель ЯМЗ

В настоящее время мы перебираем двигатель ЯМЗ-238ДЕ2 на тягаче МАЗ-543205-226 который мы купили в составе сцепки за 350 000 рублей в марте 2020 года . Основной причиной переборки двигателя являлось то, что он «сапунил», то есть из специального устройства в крышке головки блока цилиндров, выравнивающего давление картера с атмосферой, называемого «сапун» выходил характерный дым, похожий на дым из выхлопной трубы.

Картер относится к системе смазки двигателя внутреннего сгорания и в нем всегда присутствует взвесь масла. Если двигатель работает в штатном режиме, то давление в картере двигателя практически не изменяется, а «сапун» один из элементов защиты двигателя от повышения давления газов в картере двигателя при возникновении неисправности в одной или нескольких системах двигателя.

Что же может быть причиной выхода газов из сапуна двигателя ЯМЗ-238 ? Возможны всего две причины и связаны они с устройство самого двигателя и проходящих в нем процессов сжигания топлива, охлаждения и смазки:

  • прорыв выхлопных газов через клапана, кольца поршней, трещины
  • прорыв охлаждающей жидкости в картер

Итак, какие же неисправности связаны с каждой из перечисленных причин. Первая причина — это прорыв отработанных газов в систему вентиляции двигателя при потере герметичности камеры сгорания и связана со следующими неисправностями:

  • прогорела прокладка головки блока цилиндров в сторону отверстий под штанги толкателей клапанов и газы прорываются под клапанную крышку
  • залегание поршневых колец
  • прогорел поршень двигателя
  • задиры, царапины и износ поверхности гильз цилиндров
  • повреждение направляющей втулки клапана или износ выпускного клапана
  • трещины в блоке цилиндров или в головке блока или её деформация

Вторая причина — это прорыв охлаждающей жидкости в систему смазки двигателя, связана со следующими неисправностями:

  • прорыв прокладки головки блока от каналов охлаждения в сторону отверстий под штанги толкателей, охлаждающая жидкость просачивается в картер
  • нарушение герметичности стаканов форсунок
  • нарушение герметичности уплотнительных колец гильзы цилиндров
  • трещина в гильзе цилиндра
  • трещины в блоке цилиндров, деформация или трещины в головке блока цилиндров, а также кавитационные повреждения посадочных мест под гильзы цилиндров

Когда происходят небольшие просачивания, течи и прорывы жидкости и газов, то возможно эксплуатация двигателя, но необходимо готовиться к переборке двигателя для предотвращения более критичных повреждений. Дым из сапуна является первым звоночком владельцу о необходимости ремонта двигателя, что мы собственно и сделали.

В нашем случае мы выявили следующие неисправности:

  • при замене стаканов форсунок некоторые уплотнительные кольца были повреждены, также под стаканом стояли более толстые медные шайбы
  • разбухание резиновых кавитационных колец гильз и повреждение резиновых уплотнительных колец гильз двигателя
  • кавитационная раковина в месте уплотнительных колец гильзы 8 цилиндра
  • направляющая втулка выпускного клапана 4 цилиндра отломана, а втулка впускного клапана просела на 5 мм
  • одеревенение резины маслосъёмных колпачков клапанов, при этом несколько колпачков полностью разрушены

Таким образом, разобрав двигатель и поменяв все дефектные детали, мы обезопасили себя от более дорогостоящего ремонта в дальнейшем. Также смотрите видео на YouTube в котором мы перебираем двигатель и с какими проблемами сталкиваемся, в нем мы устраняем некоторые из перечисленных неисправностей.

До встречи на просторах интернета .

Источник

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

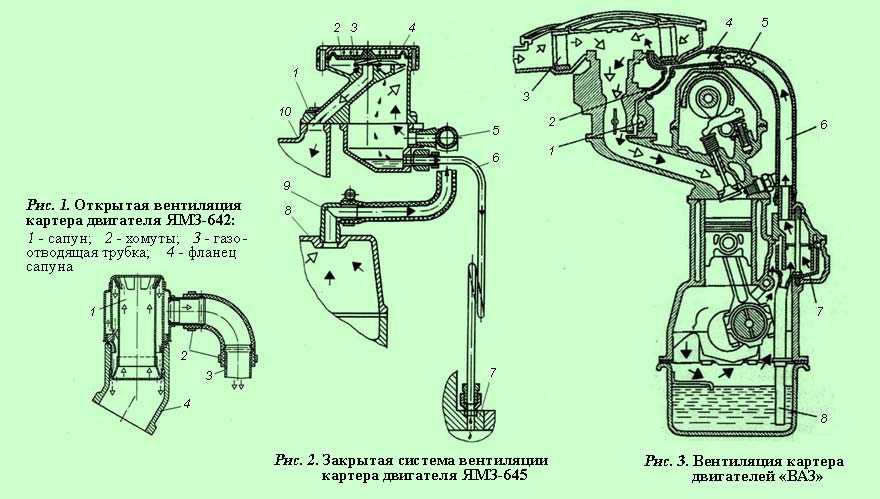

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Источник

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Руководство по ремонту и зксплуатации FIAT Stilo

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Немного о системе

Начнём с принципа работы так называемой системы обеспечения вентиляции картерных газов двигателя.

ДВС является сложным и многокомпонентным устройством. Но мотор не является полностью герметичным узлом, поскольку здесь присутствуют вентиляционные компоненты. Система вентиляции картера представлена в виде схемы, которая способствует выведению газа из двигателя.

Когда топливовоздушная смесь сгорает, в цилиндрах при этом активно образуется отработанный газ. Причём он находится под высоким давлением. Из-за этого часть газа оказывается в подпоршневом пространстве, то есть в картере. Уже там газ перемешивается с имеющейся влагой и туманом масла, что образуется в результате эффекта конденсации.

Эта смесь получила название картерные газы.

При условии, что мотор был бы герметичной схемой, постоянное увеличение объёма газа привело к экстремальному росту внутреннего давления. Из-за этого начинались бы прорывы газа и масла через наиболее уязвимые элементы. Это сальники, сапун, уплотнители, отверстие для масляного щупа.

Теперь можно переходить непосредственно к сапуну.

Диагностика неисправностей

Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.
Отсоедините патрубки от крышки клапанов, воздухана и сапуна

Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого

Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности

Это избавит вас от капремонта двигателя и ненужных растрат.

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Читайте в этой статье

Рис. 1.20. Редукционный клапан: 1 — плунжер; 2 — пружина; 3 — шайба; 4 — шплинт

На промежуточном валу с помощью сегментной шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2. Ведомая шестерня 7 напрессована на валик 8, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована стальная втулка 6, имеющая

внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Сверху привод масляного насоса закрыт крышкой 4, закрепленной через прокладку 5 четырьмя болтами. Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Почему через сапун выдавливает масло: как устранить неисправность

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

как правильно мерить компрессию в цилиндрах

. Из этой статьи вы узнаете о том, для чего, каким образом и при помощи каких инструментов осуществляется данная процедура для получения точных данных.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Явное снижение компрессии даже в одном из цилиндров вполне может указывать на то, что происходят утечки газов, в результате чего масло идет через сапун. Следует добавить, что компрессия также может снизиться в результате проблем с клапанами. Для более точного определения следует осмотреть

свечи зажигания

или только одну свечу на проблемном цилиндре. Наличие обильного серо-черного маслянистого нагара является признаком неисправностей, связанных с цилиндропоршневой группой. Если же компрессия низкая, но на свече нет нагара, тогда вероятны проблемы с клапанами

ГРМ

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

  • В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
  • Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
  • Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.

Как провести диагностику

Если на машине продолжает выкидывать моторное масло через клапан сапун, игнорировать такое поведение двигателя нельзя. Рекомендуется заняться диагностикой.

Потенциально зная, почему через сапун наружу идёт масло и загрязняет всё вокруг себя, можно сделать определённые выводы касательно диагностики.

Порой достаточно провести визуальный осмотр и сделать несколько замеров

Важно учитывать, что из-за конструктивных и технических особенностей конкретного ДВС, процедура может иметь свои отличительные особенности

Автомобилисту следует установить, в чём причина активного выбора масла через сапун, поскольку проблема может быть в нём самом, либо связана с другими проблемами в моторе.

Задача заключается в том, чтобы масло перестало кидать. А для этого нужно найти причину и попытаться её устранить. Для работы может потребоваться отвёртка, набор ключей и компрессометр. Касательно диагностики стоит дать несколько рекомендаций:

  • Начните с проверки выхлопа. Для этого запустите мотор и присмотритесь к цвету газов, выходящих из выхлопной трубы.
  • Если дым сизого или чёрного цвета, в газах присутствуют частицы масла. Обычно это связано с неисправностями ГРМ, залеганием колец цилиндропоршневой группы, либо же их износом.
  • Дополнительно стоит проверить показатели компрессии каждого из цилиндров.
  • В нормальном состоянии на большинстве легковых бензиновых авто компрессия составляет от 11 до 13 МПа. Если это дизель, тогда от 20 до 32 МПа.
  • Между цилиндрами не должна быть разница более чем в 1 МПа.
  • Если в одном из цилиндров компрессия пониженная, проблема гона масла через сапун может быть связана с ним.
  • Проверьте состояние свечей зажигания в проблемных цилиндрах. Если есть нагар, причина в неисправностях ЦПГ.
  • При низкой компрессии и нормальном состоянии свечи, проблема кроется в клапанах.

Если с компрессией всё в норме, тогда остаётся сделать одно. А именно проверить и очистить картерную систему вентиляции.

Что такое сапун и зачем он нужен

Другое название сапуна — это дыхательный клапан или суфлёр. Задача элемента заключается в том, чтобы выравнивать внутреннее давление в картере относительно внешнего или наружного атмосферного давления.

Выравнивание требуется при остывании и при нагреве автомобильного двигателя, а также при сильных изменениях параметров атмосферного давления. Когда внутреннее давление непосредственно в самом картере оказывается больше атмосферного, из полостей могут начинать просачиваться частицы рабочей жидкости. В такой ситуации обычно говорят, что через сапун гонится масло. При снижении компрессии внутрь ДВС могут поступать массы воздуха с пылью. Это также очень вредно для мотора.

Конструктивно сапун, он же дыхательный клапан, состоит из:

  • металлического корпуса;
  • автономной прижимной пружины;
  • тела устройства;
  • стопорной гайки;
  • резиновой прокладки.

Ранее на авто применялась простейшая схема работы системы по обеспечению вентиляции картера. Для этого на ДВС ставили единственный штуцер, то есть сапун. Он соединял внутренние полости блока цилиндра и внешнюю среду. Это позволяло лишним газам выходить наружу, в атмосферу.

Потому в современных авто применяют закрытую систему вентиляции. Здесь также предусмотрен сапун. Только к нему ещё подключают патрубок для последующего необходимого отвода газа во впускной коллектор, либо же корпус фильтра. Оттуда газ попадает в цилиндры и полностью сгорает. Это позволило избавиться от проблемы загрязнения атмосферы.

Также применяются отделители, способные вернуть масло в картер и исключить его попадание в цилиндры.

Как вы понимаете, задача клапана заключается в выравнивании давления внутри картера. Но случается и так, что через сапун начинает выходить масло. Это не катастрофическая ситуация, но при её возникновении следует принять соответствующие меры.

Cапунит дизельный двигатель: причины и как устранить

Прежде чем отвечать на вопрос: «Почему сапунит двигатель?», необходимо разобраться, что конкретно подразумевается под этой формулировкой. Как правило, такая фраза характеризует проявление избыточных газов в силовой установке. Характерными признаками этого явления можно считать дым из горловины, куда заливают масло, утечка рабочей смазки в различных частях мотора (сапун, сальники и т.д.).

Сапун, это специальное устройство клапанного типа, предназначенное для выравнивания давления внутри картера силовой установки с давлением окружающей среды. Процесс довольно прост, при нарастании давления выше атмосферного, открывается клапан и выпускает излишки паров наружу, тем самым проветривая картер и выводя газы.

Рост давления в картере

При работе двигателя в его цилиндрах возникает высокое давление, как результат высвобождения энергии от процесса горения. В нормальных условиях отработанные газы должны выводиться из мотора в атмосферу. Однако если уплотнения между цилиндром и уплотнительными кольцами нарушено, часть газов может прорваться и попасть в картер установки, после чего там образуется избыточное давление. Решением этой проблемы было создание системы вентиляции газов в картере.

Симптомы

Первыми, основными симптомами того, что дизельный мотор начал сапунить, это утечки смазки, снижение уровня масла в картере. Заметив такие характерные явления, необходимо точно удостовериться, что подозрения верны. Для этого надо прогреть мотор до рабочей температуры, открутить крышку маслоналивной горловины и проследить, нет ли сизого дыма.

Причины неисправности

Причин может быть несколько, основные из них:

  • Загрязнение и выход из строя системы вентиляции картера;
  • Неисправности цилиндропоршневой группы;
  • Поломки в головке блока цилиндров.

Для точного определения, что конкретно привело к нехарактерному поведению, необходимо выполнить диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователь не всегда вовремя способен выявить признаки нехарактерного поведения. В результате, запущенная проблема может привести к серьезным последствиям и намного усугубить ситуацию. Перестав работать, вентиляция картера не сбрасывает излишки давления в атмосферу, а накапливает их внутри картера силовой установки. Со временем, когда давление достигает критической отметки, происходит выброс накопившихся газов через фильтр. Дабы избежать неприятностей и не усугубить их поломкой, при первых признаках неисправности системы вентиляции и сапуна необходимо как можно быстрей промыть их. Устранение неполадок можно провести двумя простыми способами: разобрать сапун и отмыть все необходимые детали и фильтр от отложений, или же добавить в масло специальную моющую присадку, которая устранит все грязные образования.

Поршневые кольца

Одной из причин того, что силовая установка сапунит может быть неполадки с поршневыми кольцами. В процессе работы мотора, часть отработанных газов просачивается в картер мотора. С течением времени давление повышается, и они начинают искать выход из замкнутого пространства. Вследствие того, что система вентиляции забита, газы начинают выходить из всех возможных щелей в уплотнениях и сальниках.

Иногда все эти симптомы сопровождаются миганием лампочки на приборной панели автомобиля, сигнализирующей о поломке в моторе. Для подтверждения диагноза необходимо произвести замер компрессии силового агрегата. Компрессия меньше 11 единиц, в каком либо цилиндре в совокупности с остальными явлениями говорит о залегании колец.

Проводя ремонт, разберите поршни и проведите полную диагностику колец. При их залегании необходимо снять кольца, выполнять процедуру надо с особой аккуратностью, что бы ни сломать детали

После снятия, требуется полная очистка колец и поршней от нагара и отложений, особое внимание необходимо уделить канавкам, коррозия, образовавшаяся в них, должна быть полностью устранена

Цилиндропоршневая группа

В случае, если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей часто встречающейся возможной причиной может быть повреждение поверхностей гильзы цилиндров. Для устранения дефекта необходимо отшлифовать поверхности и установить новые кольца ремонтного размера. При большом износе цилиндров, расточки двигателя не избежать. Сапунить мотор может по причине износа клапанов, сальников, втулок и т.п. В любом случае, для точного диагноза и устранения причины требуется полная диагностика и проверка мотора специалистом.

Если дымит сапун нужно срочно ремонтировать двигатель ЯМЗ

В настоящее время мы перебираем двигатель ЯМЗ-238ДЕ2 на тягаче МАЗ-543205-226 который мы купили в составе сцепки за 350 000 рублей в марте 2020 года . Основной причиной переборки двигателя являлось то, что он «сапунил», то есть из специального устройства в крышке головки блока цилиндров, выравнивающего давление картера с атмосферой, называемого «сапун» выходил характерный дым, похожий на дым из выхлопной трубы.

Картер относится к системе смазки двигателя внутреннего сгорания и в нем всегда присутствует взвесь масла. Если двигатель работает в штатном режиме, то давление в картере двигателя практически не изменяется, а «сапун» один из элементов защиты двигателя от повышения давления газов в картере двигателя при возникновении неисправности в одной или нескольких системах двигателя.

Что же может быть причиной выхода газов из сапуна двигателя ЯМЗ-238 ? Возможны всего две причины и связаны они с устройство самого двигателя и проходящих в нем процессов сжигания топлива, охлаждения и смазки:

  • прорыв выхлопных газов через клапана, кольца поршней, трещины
  • прорыв охлаждающей жидкости в картер

Итак, какие же неисправности связаны с каждой из перечисленных причин. Первая причина — это прорыв отработанных газов в систему вентиляции двигателя при потере герметичности камеры сгорания и связана со следующими неисправностями:

  • прогорела прокладка головки блока цилиндров в сторону отверстий под штанги толкателей клапанов и газы прорываются под клапанную крышку
  • залегание поршневых колец
  • прогорел поршень двигателя
  • задиры, царапины и износ поверхности гильз цилиндров
  • повреждение направляющей втулки клапана или износ выпускного клапана
  • трещины в блоке цилиндров или в головке блока или её деформация

Вторая причина — это прорыв охлаждающей жидкости в систему смазки двигателя, связана со следующими неисправностями:

  • прорыв прокладки головки блока от каналов охлаждения в сторону отверстий под штанги толкателей, охлаждающая жидкость просачивается в картер
  • нарушение герметичности стаканов форсунок
  • нарушение герметичности уплотнительных колец гильзы цилиндров
  • трещина в гильзе цилиндра
  • трещины в блоке цилиндров, деформация или трещины в головке блока цилиндров, а также кавитационные повреждения посадочных мест под гильзы цилиндров

Когда происходят небольшие просачивания, течи и прорывы жидкости и газов, то возможно эксплуатация двигателя, но необходимо готовиться к переборке двигателя для предотвращения более критичных повреждений. Дым из сапуна является первым звоночком владельцу о необходимости ремонта двигателя, что мы собственно и сделали.

В нашем случае мы выявили следующие неисправности:

  • при замене стаканов форсунок некоторые уплотнительные кольца были повреждены, также под стаканом стояли более толстые медные шайбы
  • разбухание резиновых кавитационных колец гильз и повреждение резиновых уплотнительных колец гильз двигателя
  • кавитационная раковина в месте уплотнительных колец гильзы 8 цилиндра
  • направляющая втулка выпускного клапана 4 цилиндра отломана, а втулка впускного клапана просела на 5 мм
  • одеревенение резины маслосъёмных колпачков клапанов, при этом несколько колпачков полностью разрушены

Таким образом, разобрав двигатель и поменяв все дефектные детали, мы обезопасили себя от более дорогостоящего ремонта в дальнейшем. Также смотрите видео на YouTube в котором мы перебираем двигатель и с какими проблемами сталкиваемся, в нем мы устраняем некоторые из перечисленных неисправностей.

До встречи на просторах интернета .

Источник

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Источник

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Руководство по ремонту и зксплуатации FIAT Stilo

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Немного о системе

Начнём с принципа работы так называемой системы обеспечения вентиляции картерных газов двигателя.

ДВС является сложным и многокомпонентным устройством. Но мотор не является полностью герметичным узлом, поскольку здесь присутствуют вентиляционные компоненты. Система вентиляции картера представлена в виде схемы, которая способствует выведению газа из двигателя.

Когда топливовоздушная смесь сгорает, в цилиндрах при этом активно образуется отработанный газ. Причём он находится под высоким давлением. Из-за этого часть газа оказывается в подпоршневом пространстве, то есть в картере. Уже там газ перемешивается с имеющейся влагой и туманом масла, что образуется в результате эффекта конденсации.

Эта смесь получила название картерные газы.

При условии, что мотор был бы герметичной схемой, постоянное увеличение объёма газа привело к экстремальному росту внутреннего давления. Из-за этого начинались бы прорывы газа и масла через наиболее уязвимые элементы. Это сальники, сапун, уплотнители, отверстие для масляного щупа.

Теперь можно переходить непосредственно к сапуну.

Диагностика неисправностей

Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.
Отсоедините патрубки от крышки клапанов, воздухана и сапуна

Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого

Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности

Это избавит вас от капремонта двигателя и ненужных растрат.

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Читайте в этой статье

Рис. 1.20. Редукционный клапан: 1 — плунжер; 2 — пружина; 3 — шайба; 4 — шплинт

На промежуточном валу с помощью сегментной шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2. Ведомая шестерня 7 напрессована на валик 8, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована стальная втулка 6, имеющая

внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Сверху привод масляного насоса закрыт крышкой 4, закрепленной через прокладку 5 четырьмя болтами. Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.
