Предупреждение и борьба с залеганием колец

Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.

Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Срок службы поршневых колец двигателя автомобиля может варьироваться в разных пределах. Для двигателей автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 это 150-200.000 км пробега. Во многом скорость износа поршневых колец зависит от тяжести условий эксплуатации двигателя, применения качественного или наоборот некачественного моторного масла, правильности работы двигателя (наличия перегрева, детонации), качества изготовления самих колец.

Признаки износа (поломки, залегания) поршневых колец двигателя

Сильное дымление из глушителя

Дым серо-синий (сизый). Дымит постоянно: и при пуске, и при работе на холостых, и при движении. Кратковременное дымление при пуске или перегазовке является признаком износа маслосъемных колпачков.

Причины: моторное масло плохо удаляется со стенок цилиндров при работе двигателя и вместе с отработанными газами выбрасывается через выпускные клапана в выпускной тракт и далее в глушитель. Отсюда сизый дым. Капли масла можно ощутить на своей руке подставив ее к выпускному отверстию глушителя при работающем двигателе.

Моторное масло в корпусе воздушного фильтра

Изношенные или залегшие кольца пропускают газы, образовывающиеся в камерах сгорания при работе двигателя в поддон (картер двигателя). В картере повышается давление газов, которые через систему вентиляции картера двигателя выбрасываются в корпус воздушного фильтра. Они насыщены моторным маслом, забивают воздушный фильтр двигателя и карбюратор.

Течь моторного масла под сальники и уплотнители двигателя

Повышенное давление газов в картере двигателя заставляет моторное масло сочится, откуда только можно (сальники распределительного и коленчатого валов, прокладка и маслозаливная горловина клапанной крышки, прокладка поддона).

Сильное дымление из сапуна

Будет заметно, если снять крышку с корпуса воздушного фильтра двигателя. Тут сильная струя сизого дыма хлопками выходит из отверстия вентиляции картера. Аналогичную картину наблюдаем сняв шланг с сапуна двигателя.

Его воздушные жиклеры ГДС обеих камер

— Черный нагар на свечах зажигания

Черный нагар на электродах свечей зажигания плюс замасливание резьбы.

— Двигатель «троит» на холостых

— Провалы при нажатии на педаль «газа»

— Повышенный шум при работе двигателя

Если после проведения замера компрессии установлено, что указанные признаки имеют причиной износ или залегание поршневых колец, то сначала проводим раскоксовывание поршневых колец и если не помогло, то производим их замену (на двигателях автомобилей 2108, 2109, 21099 можно не снимать двигатель для выполнения этой процедуры, а на 2105, 2107 его придется снимать).

Примечания и дополнения

— Сопутствующими неисправностями к износу поршневых колец могут быть: износ цилиндров, износ поршней.

— Залегание поршневых колец – потеря ими упругости в результате перегрева или закоксовывание канавок под кольца в результате применения некачественного моторного масла. В результате кольца перестают выполнять свою функцию – эффективно снимать моторное масло со стенок цилиндров и создавать определенное давление при движении поршня вверх (компрессия).

— Бывают ситуации, когда залегает или выходит из строя только маслосьемные кольца, а компрессионные работают. В такой ситуации двигатель будет дымить и расходовать масло, но компрессия будет в норме.

В случае надлежащего ухода и своевременного сервиса автомобиль любой марки может прослужить долгие годы при этом для этого не нужно обладать знаниями механика экстракласса.

Результаты регулярного использования технологии BG

Технология раскоксовки компании BG идеальна по сравнению с так называемыми «дедовскими» методами раскоксовки ЦПГ двигателя.

Технология BG приносит реальные результаты:

1. Восстановление компрессии, возврат расчётной динамики транспортного средства, нормализация расхода топлива и масла.
2. Сохранение ресурса мотора и снижение вероятности внезапных поломок.
3. Двигатель после раскоксовки возвращается к прежним экологическим показателям (в том числе после сервиса EGR).

Самым важным результатом регулярного применения технологии BG является сохранение ресурса двигателя, предотвращение поломок и износа деталей, ремонт и замена которых потребуют серьёзных финансовых затрат.

Регулярное применение продуктов BG продлевает срок эксплуатации двигателя с каждым пройденным сервисом! 0

Возможные последствия нагара в двигателе

Он не только снижает эффективность работы, ухудшает общую работоспособность, приводит к большому расходу горюче-смазочных материалов, но и увеличивает риск серьезной поломки мотора и, как следствие — дорогостоящему ремонту. Основные возможные примеры таких последствий:

• образование нагара на клапанах — клапан не может полностью закрыться.
• отложения на кольцах — возникает залегание колец.
• эффект калийного зажигания — неконтролируемое воспламенение смеси от тления.

Все эти примеры могут привести к критическим ситуациям. При сильном коксовании клапанов и колец — клапан не закрывается полностью, происходит залегание колец, компрессия в двигателе снижается. Как следствие, мотор плохо заводится, работает со сбоями, клапана прогорают — возникает потребность в дорогостоящем ремонте.

Калийное зажигание провоцирует неконтролируемое воспламенение топливно-воздушной смеси в цилиндрах. Горючее воспламеняется бесконтрольно, причина такого поведения — тлеющий нагар, воспламеняющий бензин или солярку. Мотор перегревается, возникает повышенный износ деталей силового агрегата, топливной системы, системы выпуска.

Как почистить клапана?

Проектирование современного двигателя начинается с камеры сгорания. Именно от её формы и организации процесса газообмена, продувки, зависти мощность и экономичность двигателя. Клапаны являются частью камеры сгорания и от их состояния также зависят характеристики двигателя. Компания BMW ещё в 90-е проводила исследования, как загрязнения клапанов влияют на мощность и за какой пробег мощность может критически снизиться. Выяснилось, что за пробег порядка 10 тыс. км. загрязнения от некачественного топлива способны снизить мощность двигателя на 30%, а пробег Москва-Санкт-Петербург эквивалентен по накоплению загрязнений 10 тыс. км. пробега по Европе. Конечно, с тех пор топливо стало значительно лучше, но полностью проблема загрязнения клапанов не решена и решена быть не может. Причина в самой конструкции мотора. В большинстве двигателей топливо впрыскивается непосредственно на разогретый клапан, эта конструкция получила название MPI. Тарелка клапана всегда сильно разогрета и, топливо, не успевая испариться полностью, частично коксуется прямо на клапане. Со временем слой кокса растет, до тех пор, пока не заполнит большую часть площади воздушного канала. Тогда двигатель испытывает недостаток воздуха и мощность падает, а расход топлива растет. Остановить этот процесс призваны очищающие присадки в бензин, которые добавляют в топливо крупные нефтеперегонные заводы. Но в городском режиме езды, с пробками, длительными прогревами и короткими пробегами нет условий для надежной работы небольшого количества присадок, уже добавленных в топливо. Так как же почистить клапана? Опять же присадками, на этот раз дополнительными. Liqui Moly GmbH предлагает широкий ассортимент топливных присадок, в том числе и очиститель клапанов Ventil Sauber. Как она работает? Все довольно просто. Что представляет собой нагар на клапанах? Частички чистого углерода, склеенные между собой смолистыми веществами, которые образуются при частичном сгорании топлива. Присадка растворяет смолу, освобождая мелкие частички углерода. И углерод, и остатки смол безвредно сгорают в двигателе, благодаря действию катализаторов горения. Однократной заливки Ventil Sauber в топливный бак на 40-70 литров топлива достаточно, чтобы полностью очистить клапаны, восстановить мощность двигателя и снизить расход топлива до заявленных заводом-производителем значений.

А вот с очисткой клапанов на двигателях с непосредственным впрыском, типа GDI, FSI, 4D и аналогичных, все значительно сложнее. Вы спросите, а разве там что-то надо чистить? Ведь бензин в таких двигателях впрыскивается непосредственно в камеру сгорания, а через клапаны идет чистый воздух? Да, это так, но все несколько сложнее. Нагары на клапанах двигателей с непосредственным впрыском все равно образуются, да, значительно медленнее, но все же. Откуда берется нагар? Да из системы EGR! Для улучшения экологических характеристик, специальный клапан EGR отправляет часть отработавших газов обратно, во впускной коллектор, оттуда на клапаны. В отработавших газах всегда содержаться частички сажи и несгоревшего топлива. За 80-120 тыс. км. пробега на впускных клапанах оседает критичное количество нагара и, по своей структуре он значительно плотнее и тверже, чем нагар в обычных двигателях и не поддается топливным присадкам. Большинство официальных сервисов предлагают клиентам механическую чистку со снятием и разборкой головки блока цилиндров. Получается долго и очень дорого, однако есть альтернатива. Для очистки клапанов во впускной коллектор подают чистящую жидкость, каплями, используя тонкий шланг и иглу от шприца. Двигатель работает на холостом ходу, капли очистителя попадают на впускные клапаны и, постепенно очищают их. За 30 минут работы двигателя критичные отложения устраняются, но необходимо обладать специальными знаниями для реализации этой технологии в гаражных условиях. В качестве чистящего средства используется очиститель карбюратора MTX Vergaser Reiniger. Для того, чтобы определить, куда именно подавать чистящую жидкость и требуются специальные знания.

Предлагаем ознакомиться Гардения жасминовидная: фото и уход в домашних условиях

Итак, достаточно просто и недорого очистить клапаны и дать двигателю «второе дыхание». На двигателях MPI рекомендуется чистить клапаны не реже, чем раз в 2000 км, при эксплуатации в городских условиях, особенно зимой.

2 Начинаем с камеры сгорания – промывка поршневой системы

Очистка двигателя химическими составами бывает двух типов:

• мягкая – подразумевает добавку различных присадок и очищающих средств в топливо;
• жесткая – осуществляется путем промывки камер сгорания.

Мягкая промывка может быть полезной только в качестве профилактической меры, поэтому рассматривать ее не будем. Если же вам нужно отмыть нагар, который скопился в двигателе в большом количестве (вы заметили, что появились вышеперечисленные симптомы), требуется жесткая чистка. Чтобы произвести ее, понадобится специальная раскоксовочная жидкость. Зачастую она продается в комплекте со сжатым воздухом в баллончике, шприцом и трубкой. В таком случае никаких других приспособлений вам не понадобится. Если в комплекте только жидкость, шприц и сжатый воздух надо купить отдельно.

Промывку начинаем с прогрева двигателя до температуры не менее 70 градусов. Затем нужно выкрутить все свечи, а также отключить центральный провод от трамблера. Обязательно пометьте свечные высоковольтные провода, чтобы не забыть, в каком порядке они подключаются к цилиндрам. Далее нужно провернуть коленчатый вал так, чтобы все поршни располагались примерно на одном уровне. Для этого поверните гайку шкива (ниже на фото) или ведущее колесо, предварительно его поддомкратив.

Затем в каждый цилиндр надо залить жидкость для раскоксовывания при помощи шприца и трубки. Объем жидкости, который требуется для каждого цилиндра, производители указывают в инструкции. Далее закрутите свечи и оставьте двигатель на несколько часов. Если камеры сгорания сильно закоксованы, подождите 12 часов (периодически желательно проворачивать коленвал).

Далее откачайте оставшуюся жидкость из цилиндров при помощи трубки и шприца. После этого продуйте каждый цилиндр сжатым воздухом. Потом следует нажать педаль газа до упора и прокрутить стартером коленвал секунд пять-десять. В завершение работы подключите все провода зажигания и заведите двигатель. Дайте мотору поработать в течение пяти или десяти минут. Первое время возможно незначительное дымление, но не пугайтесь, это выгорает чистящее средство, которое осталось в двигателе.

Имейте в виду, что вышеописанная операция позволяет избавиться от нагара только в камерах сгорания. Однако отложения появляются и на других деталях двигателя. Чтобы избавиться от них, необходимо промыть систему смазки.

Как проверить герметичность клапанов

Если было выявлено большое количество нагара на клапанах, то среди прочего имеет смысл проверить их герметичность. В том числе это имеет смысл делать после выполнения капитального ремонта двигателя, а также после притирания клапанов. Для этого необходимо демонтировать всю головку блока цилиндров с тем, чтобы обеспечить нормальный доступ к клапанам. Кроме этого, необходимо демонтировать распределительный вал и оси коромысел также должны быть сняты. Это обеспечит положение, когда все клапана будут в закрытом состоянии. Также необходимо демонтировать впускные и выпускные коллектора, чтобы обеспечить доступ к их колодцам. Существует два способа проверки — один не совсем корректный, а второй — более полный и правильный.

Проверка клапанов на герметичность метод первый

Следует положить головку на бок таким образом, чтобы отверстия колодцев, куда подсоединяются упомянутые коллектора, были направлены вверх. Соответственно, клапана будут находиться в горизонтальной плоскости. Далее нужно поочередно в эти отверстия необходимо заливать бензин (а лучше всего керосин, он лучше протекает), и смотреть за тем, чтобы из-под клапанов он не просачивался. Это является залогом герметичности клапана. Если же бензин сочиться — значит, клапан необходимо ремонтировать (притирать). При этом необходимо с помощью компрессора (пистолета) осушить выходы клапанов с тем, чтобы обеспечить наглядность появления бензина на выходе клапана. Однако этот метод не способен выявить просачивание газов под нагрузкой. Кроме этого, такой метод проверки сложен для двигателей, оснащенных системой EGR. Обычно на одном или нескольких цилиндрах имеется специальный клапан, через который бензин попросту выльется из колодца.

Диагностика плотного прилегания клапана метод второй

Головку блока цилиндров необходимо расположить «вверх ногами», то есть, таким образом, чтобы выходы клапанов были сверху, а отверстия колодцев коллекторов были сбоку. Далее нужно налить небольшое количество бензина в полость выхода клапанов. Далее с помощью компрессора подать в боковой колодец струю сжатого воздуха. Причем подавать в отверстия как впускного, так и выпускного коллектора. Если клапана герметичны, то под такой нагрузкой воздух из-под них не будет просачиваться. И соответственно, если герметичность нарушена, то из-под клапана в бензин будет просачиваться некоторое количество воздуха, что будет визуально видно по пузырькам, которые направлены в бензине вверх. Данный метод является очень эффективным и позволяет легко диагностировать соответствующую поломку.

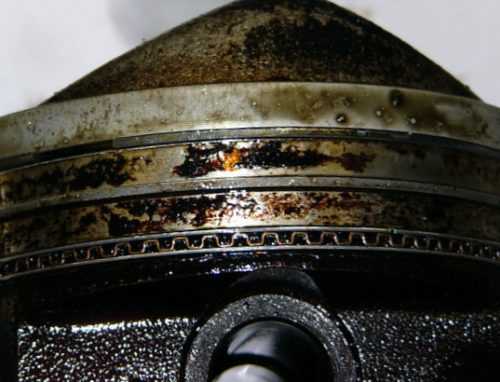

Откуда берется и что представляет собой нагар на поршне двигателя

Если заглянуть в двигатель изнутри, можно увидеть, что со временем на многих его деталях скапливаются различные отложения. Такие отложения принято условно делить на лаковые образования, нагар, шламы. Одной из основных причин появления такого рода отложений является распад моторного масла в двигателе. Дело в том, что смазка имеет свойство стареть, окисляться и разлагаться. В результате продукты распада оседают на деталях, формируя слой отложений.

Что касается поршней, нагар на них появляется в результате того, что топливо в цилиндрах не всегда сгорает полноценно, а также в горючем содержится большое количество добавок и примесей.  В результате контакта топлива с разогретым поршнем, стенками цилиндров, клапанами и другими элементами на их поверхности постепенно накапливается слой отложений. Обычно нагаром покрывается впускной клапан, днище поршня, стенки камеры сгорания.

Нагар представляет собой отложения, которые состоят из золы, а также имеют в себе углеродистые соединения. Другими словами, неорганические остатки, которые остаются в цилиндре после сгорания топлива, различные несгоревшие добавки в горючее, а также частицы моторного масла, проникающие в камеру сгорания во время работы ДВС формируют стойкие отложения. Указанный нагар в камере сгорания еще называется кокс, а его скопление принято называть закокосовкой двигателя. На интенсивность закоксовки влияет качество используемого масла и топлива в двигателе, особенности эксплуатации и исправность самого мотора.

Если с качеством смазки и горючего все понятно, то интервалы замены масла достаточно сильно влияют на степень закоксовки. Чем лучше и чище масло, тем двигатель коксуется меньше. Что касается качества топлива, в нем в большей или меньшей степени присутствуют смолы. Также следует учитывать, что любые неполадки мотора, которые влияют на полноту и эффективность сгорания смеси, играют огромную роль. Например, загрязненные форсунки влияют на качество распыла топлива в камере сгорания на моторах с прямым впрыском, износ поршневых колец приводит к низкой компрессии и попаданию лишнего масла в камеру сгорания, неработающие или дефектные свечи зажигания вызывают сбои воспламенения, течь масла в результате неисправных сальников клапанов также позволяет лишней смазке попасть в цилиндр и т.п.

Боковые поверхности поршней, канавки для установки поршневых колец и сами стенки цилиндров дополнительно подвержены образованию на них лаков. Специалисты отмечают, что нагар и лаки, появляющиеся на верхней кромке поршня, способствуют ускоренному износу стенок цилиндров. Если отложения забиваются в зазор, который имеется между поршневой канавкой и поршневым кольцом, тогда последнее попросту расширяется.

В этом случае создается сильное давление на стенки цилиндра, в результате изнашивается стенка, исчезает хон, происходит выработка гильзы цилиндра, быстро приходят в негодность сами кольца. В ряде случаев на стенках цилиндров с распертыми от нагара кольцами появлялись задиры, бывало и так, что кольца ломались, нанося стенкам цилиндров и другим элементам ЦПГ повреждения. Еще отметим, что даже если кольцо не распирает, отложения все равно уменьшают подвижность или приводят к полному залеганию поршневых колец, то есть указанные кольца коксуются. В результате, после потери подвижности компрессия по цилиндрам снижается, двигатель начинает работать с перебоями, плохо заводится, перерасходует топливо и покрывается нагаром еще сильнее. Моторное масло начинает в избытке проникать в камеру сгорания, начинается перерасход масла, остатки несгоревшей смазки усиленно загрязняют поршень, кольца, стенки камеры сгорания и т.д. Получается, проблема только усугубляется, а коксование мотора прогрессирует.

Нагар также может стать причиной, по которой заклинивают клапана в направляющих втулках, сильно уменьшается проходное сечение впускных и выпускных клапанов. Иногда хорошо известный черный нагар на поршне может приводить таким неприятным последствиям, как детонация двигателя или калильное зажигание, что фактически разрушает ЦПГ, приводит к локальным перегревам и т.д. Например, тление нагара в камере сгорания вызывает неконтролируемое воспламенение топлива (калильное зажигание), нарушается температурный режим, бензиновый силовой агрегат может не глохнуть после выключения зажигания (дизелинг). При таком аномальном сгорании горючего нагрузки на мотор растут, что значительно сокращает ресурс его узлов.

Правила использования специального чистящего средства через свечные отверстия:

1. Измерить компрессии всех цилиндров. Это необязательно, но полезно узнать потом, получилась ли разница в значениях давления до и после очистки.
2. Нагреть мотор до рабочей температуры.
3. Выкрутить свечи зажигания или калильные свечи.
4. Выставить все поршни в среднее положение. Для это крутить за шкив генератора на нейтралке или приподнятом домкрате на 4 или 5 скорости крутить ведущее колесо. Рулеткой или отверткой проверить расположение поршней.
5. Через отверстия для свечей залить во все цилиндры жидкость для раскоксовки и удаления нагара.
6. Подождать 30 минут.
7. Покрутить туда-сюда за шкив генератора в нейтральном положении коробки передач или на 4 или 5 скорости за колесо, чтобы жидкость попала в гнезда для колец, чтобы их раскоксовать, если они залегли. Смещать поршни через каждые несколько минут.
8. Повернуть ключ зажигания и заводить с выкрученными свечами для того, чтобы поршни выбросили остатки жидкости через отверстия. Делать это секунд 20. Если останется много жидкости, может произойти гидроудар двигателя.
9. Закрутить свечи.
10. Завести двигатель автомобиля. После очистки от нагара и кокса поршней, колец, стенок цилиндра, клапанов методом жидкостной очистки двигатель автомобиля может сразу не завестись.
11. После пуска мотора дать поработать на холостом ходу около 15 минут. Сразу после запуска двигателя из глушителя будет выходить черный выхлопной газ и едким запахом.
12. Проехать пару километров пока цвет выхлопных газов не станет нормальным.
13. Проверить масло, если не чистое, заменить масло и масляный фильтр.

Поршневые кольца, бывает, сразу после раскоксовывания их не стают подвижными, однако, через небольшой пробег кольца стают рабочими.

Чем вреден нагар?

Нагар на клапанах двигателя внутреннего сгорания снижает эксплуатационные характеристики мотора и его общий ресурс. При засорении клапанов происходит уменьшение поперечного сечения каналов для воздуха, то есть, двигатель «задыхается». В свою очередь это может привести к выходу из строя газораспределительного механизма.

Внешне это приводит к следующим последствиям:

• Плавающие обороты двигателя. Причем это может наблюдаться в самых разных режимах его работы — на холостых оборотах, на горячую, на холодную. При значительном засорении клапанов мотор может попросту заглохнуть, особенно, если работает на низких оборотах.
• Рывки при езде. Машина то произвольно ускоряется, то наоборот, притормаживает. Ситуация это не только неприятная, но и попросту опасная, особенно при езде в плотном трафике. Возможно возникновение проблем с холодным запуском.
• Потеря мощности. Машина плохо разгоняется и «не тянет».
• Увеличение расхода масла. Также возможно чрезмерное задымление двигателя синим дымом.
• Прогорание клапана. В свою очередь это приводит к тому, что тот цилиндр, в котором клапан замер либо прогорел, по сути, перестает работать. Машина будет «троить»
• Ухудшение охлаждения двигателя. Это возникает по причине того, что нагар имеет низкую теплопроводность, поэтому тепло от двигателя хуже растворяется в пространстве. В свою очередь, неэффективная система охлаждения мотора снижает его общий ресурс. Возможно возникновение детонации.

Поэтому чистку клапанов без разборки, с помощью присадок, необходимо проводить регулярно после каждой 3-й замены масла. Что касается пенных очистителей клапанов, то их используют в два раза реже. В общем случае рекомендуется проверять также и сами клапана через каждые 80…100 тысяч километров пробега. Какое лучше применять для этого средство каждый автовладелец решает сам для себя, но в общем все сводится к использованию одного из пяти ТОПовых.
