Определение загрязнения фильтра

Сетку вынимают, предварительно сняв крышку, если она загрязнена, то ее чистят и промывают. Если сетка сильно изношена, ее меняют. Электрические насосы конструктивно более сложные, именно их применяют в автомобиле «Газель». Замена бензонасоса и фильтра в баке иногда делают одновременно. Для этого покупают специальный ремонтный комплект.

Загрязнение фильтра выдает рывки при наборе скорости автомобилем, вызывает снижение мощности мотора. Неспособность сетки пропускать топливо влияет на работу электромотора, который функционирует с повышенными нагрузками. В результате выходят из строя пластиковые детали, изнашиваются движущиеся части. Определяют засорение сетки, прислушиваясь к звукам работы бензонасоса. По сравнению со стандартным состоянием, он издает дополнительные звуки и шум. Перед тем, как делается замена бензонасоса, «Газель» полностью обесточивается, отключается система энергоснабжения двигателя.

Расположение бензонасоса

Бензонасос автомобиля «Газель» с мотором инжектором установлен не отдельно, а в виде бока в бензобаке. Такая компоновка удачно сочетает работу приборов и повышает эффективность отдельных элементов блока. Бензонасос, оставаясь сразу за фильтром, втягивает топливо прямо через сетку насоса, повышая степень очистки топлива. Установка и обслуживание датчика уровня топлива становятся более комфортными, так как провода к бензобаку и к насосу проходят в одном месте.

Залогом качественной работы топливной системы является безупречно работающий бензонасос «Газель». Установка 402 системы позволит топливу подаваться в положенном объеме в определенное время.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Выбираем фильтрующий агрегат правильно

Параметры фильтра должны соответствовать требованиям завода – изготовителя автомобиля, отклонение от рекомендованных показателей приведет ухудшению работы мотора и выходу системы подачи топлива из строя.

При покупке устройства для фильтрации обратите внимание на такие характеристики:

1. Степень отфильтровывания. При недостаточном уровне фильтрования крупные частицы могут проникнуть внутрь автодвигателя и нанести вред его элементам — это выльется в капремонт мотора.
2. Площадь фильтрования. Недостаточная площадь приведет к уменьшению мощности машины, перебоях в работе мотора.
3. Качество резиновых уплотнителей. Некачественные уплотнители позволят проникнуть более крупным частичкам в движок.
4. Систему, для которой подбирается устройство:

• карбюраторная, степень очистки до 20 мкм, более мелкие частички не нанесут вред системе;
• инжекторная, подразумевает отфильтровывание до 10 мкм;
• дизельная, выполняется фильтрование частичек крупностью меньше 5 мкм, а также удаляется вода из горючего.

Покупая фильтр, укажите продавцу модель и год выпуска автомобиля, важно, чтоб приобретенное устройство соответствовало параметрам, необходимым конкретно вашей машине. От качества приобретенного устройства будет зависеть ресурс мотора и топливной системы, поэтому требуйте сертификаты качества на интересующий агрегат и не покупайте изделия сомнительного производства

Обслуживание и профилактика

Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.

Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.

Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Топливный фильтр на ГАЗель

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

• Падение мощности агрегата
• Повышенный расход топлива
• Двигатель не держит обороты на холостом ходу
• Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
• Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

• Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
• Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
• Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
• Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

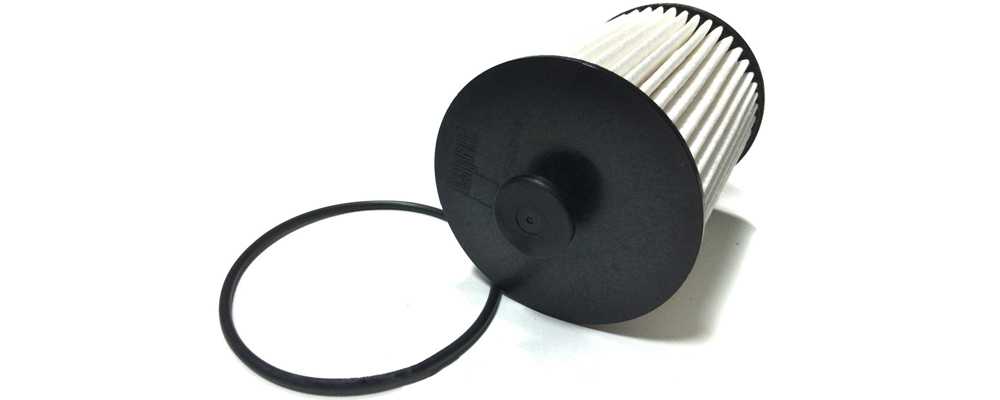

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1(FS19925)	650 рублей

Пошаговая замена топливного фильтра ГАЗель

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

Отсоединить топливные трубки подвода магистралей к фильтру.

Открутить крышку фильтра-сепаратора.

Убрать остатки топлива ветошью и вынуть картридж фильтра.

Внутреннюю часть колбы сепаратора промыть и вытереть насухо.

Новый фильтр вставить в корпус, слегка нажав картридж до упора.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.

Какой должна быть мощность насоса

Конечно же, это не так. Допустим, имеется два разных автомобиля. На одном установлен мотор на 3.5 литров, на другом – 1.6 литров. Помимо разности объёмов, двигатели отличаются ещё и количеством цилиндров. На одной установке шесть цилиндров, на другой – четыре. Вопрос: одинаковая ли производительность требуется насосам для обеспечения обоих агрегатов топливной жидкостью?

Понятное дело, давление и производительность нагнетателей, установленных на этих машинах, будут разными. Даже если внешне насосы похожи, мощность у них будет неодинаковая. На них так и написано: на одном устройстве – 3,8 бар при 90 литров в час, на другом – 2,8 бар при 60 литров в час.

Известны типы топливных насосов с ещё большей производительностью. Например, в каталоге Бош встречаются устройства, способные качать 160 литров в час и даже больше.

Вообще, принято считать так:

• на подкачивающих устройствах, у которых давление не нормируется (используются для моновпрыска) – порядка 1 бар;
• на насосах для электронного впрыска – 3-4 бар;
• на механических инжекторах – 6 бар.

Существует также мнение, что для систем обратного слива топлива должна быть продуктивность не меньше 2 литров в минуту.

Производительность насоса зависит исключительно от модели автомобиля. Просто агрегат должен быть в состоянии обеспечить требуемые показатели напора и продуктивности. Так, если машина наберёт свою максимальную скорость (допустим, 320 км/ч), то потреблять будет около 40 литров жидкости на сто километров пути. Путём несложных математических расчётов получаем 120 литров/час. И агрегат с меньшей продуктивностью здесь будет уже нецелесообразен.

Предназначение топливного фильтра

Такой расходник, как топливный фильтр, есть на всех автомобилях, которые работают на бензине и дизеле. Это фильтрующий элемент, который предназначен для удержания грязи и ржавчины, которая может вместе с топливом попасть в двигатель. Со временем, данная деталь забивается и начинает хуже выполнять свои функции. В таком случае сильно увеличивается риск поломки мотора. Кроме того фильтр не дает проникнуть в мотор частичкам воды, которые могут присутствовать в цистерне.

Как заменить топливный фильтр должен знать каждый автовладелец, ведь эта процедура довольно простая и она поможет сэкономить деньги. Ведь если обращаться на станцию техобслуживания, то там за такую техническую манипуляцию взыщут определенную плату.

Периодичность замены топливного фильтра

Рекомендуется производить замену этого расходного материала каждый 60 тысяч километров. Именно за это время фильтр набивается грязью и уже не может нормально очищать топливо. Но при частой эксплуатации машины, он выйдет из строя раньше. Владелец авто сможет это определить по тому, что скорости будут переключаться плохо, из-за поломки топливного насоса. Поэтому лучше производить замену каждые 30 тысяч километров, чтобы обеспечить свою безопасность на дороге. Существуют некоторые признаки, которые скажут о том, что пришло время замены элемента:

• Мотор работает неравномерно;
• Мощность машины уменьшается;
• Авто дергается при движении, особенно это заметно когда машина поднимается в гору;
• Расход топлива вырастает;
• Двигатель глохнет, его трудно завести.

Если обнаружили один из этих симптомов, то возможно, поможет замена топливного фильтра газели.

Порядок работы по замене топливного фильтра

Фильтрующий элемент на Газели Некст снимается не разбирая защитного корпуса. Последовательность действий должна быть такой:

1. Отсоединение минусовой клеммы от аккумуляторной батареи. Это необходимо, чтобы обесточить систему и работать безопасно. Под фильтр нужно заранее подставить ведро или другую емкость, ведь оттуда будут выливаться остатки горючего. Его будет не очень много, но лучше заранее быть к этому готовым. Это был подготовительный этап.
2. Откручивание гайки, чтобы открыть сливной кран. Отметим, что гайка откручивается против часовой стрелки. Далее следует извлечь пробку путем простого выкручивания руками. Теперь нужно аккуратно вылить остатки горючего в подготовленную емкость. Затем отсоединяем колодку, которая держит провода. Потом нужно сжать фиксатор и отсоединить топливопривод, который держится на фильтре и не даст его снять.
3. Следующее действие –это выкручивание прижимной гайки и отвод крышки от корпуса. Все, теперь можно легко извлечь топливный фильтр и на его место установить новый, который подходит по своим характеристикам.
4. В фильтр стоит налить немного топлива для того, чтобы облегчить прокачку топливной системы после пуска двигателя. Далее остается собрать все в обратной последовательности и проверить результаты работы.

Теперь вы знаете, как можно самостоятельно поменять топливный фильтр, без обращения в мастерскую. Следует сказать, что замена топливного фильтра Газели Некст отличается от замены фильтров других автомобилей и это нужно иметь в виду. Но если вы будете четко следовать нашей приведенной выше схеме, то у вас точно все получится.

Важные советы для автовладельцев

• Заправляйте свою машину на проверенных автозаправках, чтобы топливо отвечало всем стандартам качества;
• Не используйте горючее из ржавых старых канистр, потому что оно будет с загрязнением и это увеличит нагрузку на фильтрующий элемент;
• Меняйте фильтры чаще, лучше каждый 30 тысяч километров;
• Не забывайте очищать сеточку на топливном насосе.

Все эти нехитрые советы помогут избежать серьезных поломок Газели.

Выбор фильтра

Важным аспектом является выбор топливного фильтра, который должен быть качественным и оригинальным, иначе он просто не будет справляться со своими задачами и смысла в нем никакого не будет. Основной поломкой топливной системы, с которой сталкиваются владельцы Газели Некст является порыв седла форсунки. Из-за этого начинается так называемый слив топлива в обратку. Это происходит из-за использования неоригинальных дешевых фильтров

Многие водители пытаются сэкономить на расходниках, не понимая, какое важное значение они имеют для работы всей машины. На дешевых фильтрующих компонентах кольцо сделано из пластика или оно вовсе болтается, что недопустимо

Также подделки не фильтруют так хорошо, как оригинальные расходные материалы.

Диагностика, замена и ремонт форсунок на ГАЗеле Cummins и с 405 двигателем своими руками + видео

Автомобили семейства «ГАЗель» за счёт оптимального соотношения «цена — качество» являются весьма востребованными как в России, так и за рубежом. Это во многом определяется надёжностью двигателя, работа которого, в свою очередь, зависит от состояния и качества топливных форсунок.

Виды форсунок автомобилей семейства «ГАЗель»

Форсунки и насос — основные элементы топливной системы автомобилей «ГАЗель». Для обеспечения быстрого и точного впрыска топлива производители устанавливают на двигатель механизмы Bosch или Siemens.

Форсунки подбираются в зависимости от объёма двигателя

Устанавливаемые на двигатели «ГАЗелей» элементы могут быть открытого и закрытого типа, а также с несколькими отверстиями.

В закрытых устройствах бензонасос отделён от камеры иголкой. В открытых такого разделения нет — поэтому они менее продуктивны и имеют меньший ресурс, как закрытые.

Работа детали состоит из четырёх повторяющихся этапов.

1. Клапанный механизм закрыт — форсунка не работает.
2. Клапан приоткрывается — в полость устройства поступает топливо.
3. Клапан открывается полностью — происходит быстрая подача топлива.
4. Клапан закрывается — впрыск топлива прекращается.

На двигатели ЗМЗ-405 изначально устанавливались форсунки производства ГАЗ. Однако по причине их быстрого выхода из строя в дальнейшем производители перешли на зарубежные аналоги. ЗМЗ-405 работает на бензине и отличается неприхотливостью к качеству топлива. Поэтому часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги. Так, довольно востребованными являются модели ZMZ Deka.

На двигателе ЗМЗ-405 часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги

Элементы для двигателя Cammins

Дизельный двигатель Cammins довольно привередлив к качеству топлива. В случае его низкого качества устройства быстро выходят из строя. Поэтому владельцам «ГАЗель Next» и «ГАЗель Бизнес» необходимо выбирать исключительно оригинальные механизмы. Ресурс таких форсунок составляет от 120 до 160 тыс. км.

Владельцам «ГАЗель Next» и «ГАЗель Бизнес» следует устанавливать оригинальные форсунки

Диагностика и ремонт форсунок на «ГАЗель»

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

• затруднения при запуске холодного двигателя;
• нестабильная работа двигателя, рывки и провалы во время движения;
• снижение мощности двигателя;
• появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

1. Заведите двигатель.
2. Прогрейте его и дождитесь возникновения стука.
3. Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
4. При отсоединении проводов от неисправного устройства стук прекратится.

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

• ресурс использования распылителя меньше, чем тот, на который он рассчитан;

корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;

на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

• ножной насос с манометром;
• аккумулятор и два разноцветных провода;
• жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
4. Насосом создаётся давление, которое воздействует на очистительный состав.
5. К аккумулятору подключаются провода.
6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Источник
