Меняем трос на логане: пошаговый план

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Если процедуре не возникло проблем, можно начинать ездить.

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы.

Пошаговая инструкция

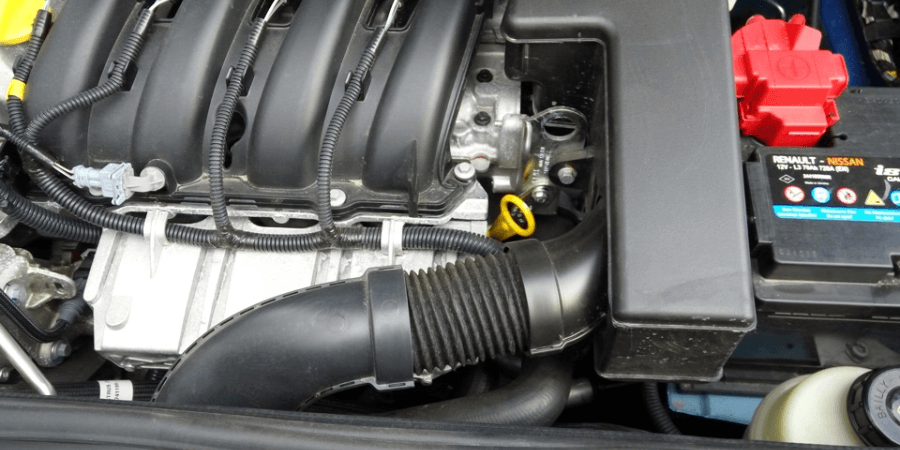

1. Открываем капот и снимаем отмеченный ниже воздуховод. Снимается руками.

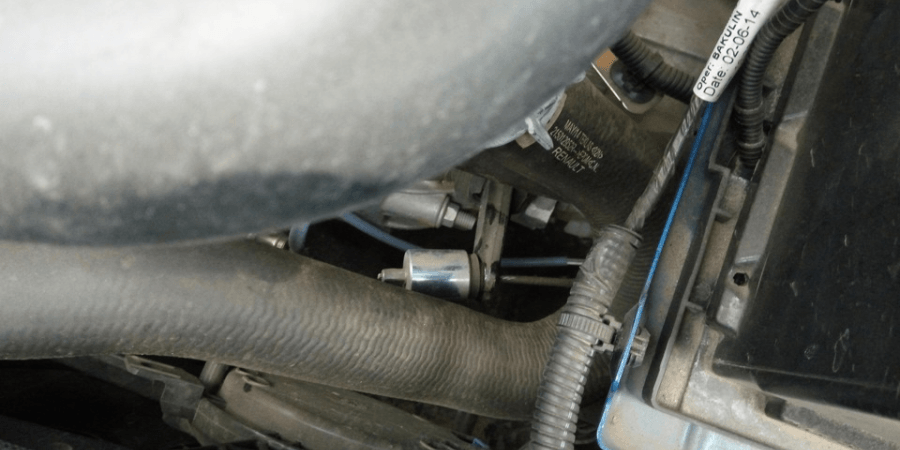

2. Снимаем трос с вилки и далее через разрез вынимаем.

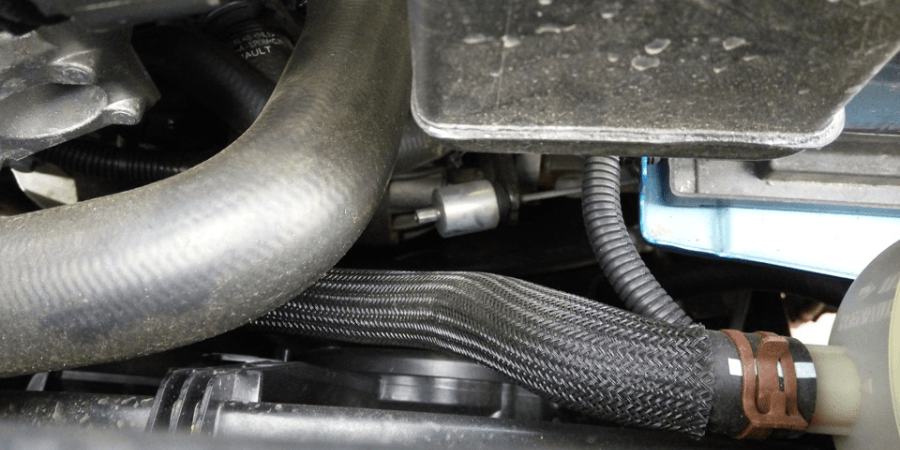

3. Дальше трос закреплен к кузову клипсой как раз под опорой двигателя. Из под капота увидеть эту клипсу невозможно, но можно просунуть руку к ней и раскрыть ее. Ниже на фото вы можете увидеть эту клипсу.

Раскрывается клипса легко, нужно за край клипсы потянуть вниз. На фото ниже я думаю все понятно.

Опора двигателя 4. Далее из салона. Нужно поднять педаль сцепления вверх и вывести бочонок тросика из зацепления на педали. Беремся за тросик и сдвигаем его на себя. Теперь поднимаем вверх и вытягиваем. Ниже на фото все понятно. Фото сделаны специально на снятом педальном узле.

5. Еще трос защелкивается в кузов. Сжимаем два фиксатора и выжимаем трос в подкапотное пространство.

Фото из салона.

Фото из салона на разобранной машине. Стрелками отмечены фиксаторы которые нужно сжимать. 6. Переходим под капот и извлекаем трос.

Перед тем как вынимать трос, нужно обратить внимание как он проложен. Он проходит между коробкой передач и опорой коробки. 7

Сборку производим в обратном порядке:

7. Сборку производим в обратном порядке:

1. Заводим трос на место и защелкиваем на кузове
2. Заводим бочонок троса в зацепление с педалью
3. Защелкиваем клипсу
4. Заводим трос за обе вилки
5. Ставим воздуховод

Кому что непонятно смотрим видео урок, пишем вопросы в комментарии.

Чтобы понять хороший или плохой у вас трос, после снятия пошевелите его рукой туда-сюда. Трос должен ходить легко и белая оплетка троса которая выглядывает с края, должна стоять на месте. Часто бывает что оплетка отрывается.

Пишу это для того что тугой выжим сцепления, скрип, заедание не только связаны с плохим тросом. Так что если у вас трос хороший устанавливайте его обратно и ищите другие причины.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Видео регулировки тросика газа RENAULT LOGAN

Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен. Вытаскиваем с посадочного места корпус фильтра и отодвигаем аккуратно в сторону. При замене троса газа Логан нам надо отсоединить конец фиксатор пластмассовый от рычага привода дроссельной заслонки и снять регулировочный пружинный фиксатор от корпуса троса Логан.

Дальше процесс происходит так, извлекаем отверткой из щита отсека мотора упор оболочки и снимаем, вытянув его на себя. Все он у нас в руках, что с ним делать показано и описано на видео и фото смотрите ниже… После того как отремонтировали сменив его элемент тяги от авто ВАЗ инжекторный двигатель и замена троса газа на новый, закончилась, начинаем собирать детали в обратном порядке.

Навигация по сайту

Да чуть не забыл еще надо бы отрегулировать привод дроссельной заслонки. Проверяем, в каком положении находится заслонка с помощью товарища или любым упорным предметом вроде палки, надавив на педаль газа да, поли-ка и уперев на сиденье другим концом.

При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо. Если все что описано мною не происходит в таком случае при работе необходимо отрегулировать натяжку заменяемого троса газа Логан.

Как это делается замена, спросите ВЫ у меня? Скажу вам, что замена троса газа делается так, извлекаем фиксатор пружинистый железный из прорези и передвигаем корпус, добиваясь полного открытия заслонки хорошо, в итоге фиксируем конец, вставив скобу фиксатор пружинистый в его соответствующую прорезь.

Рассверливаем крепление троса; Закрепляем и припаиваем новый трос. Все действия поясняет фото. Подготовка Т-образных наконечников Сталь неплохо паяется.

Только надо использовать активный флюс. Мощность паяльника — Ватт. Любой отремонтированный трос — это временное решение.

При первой возможности желательно купить то, что указано в главе про артикулы. Регулировка тросика газа Регулируется трос так: Здесь используют плоскогубцы Стальную скобу надо снимать с гофры полностью.

Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад — других вариантов нет.

При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью; Трос не должен провисать.

Надо, чтобы при малейшем нажатии заслонка начинала открываться. Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.

Все шаги по замене тросика сцепления

Сам рычаг, который удерживает грузик, называется «вилка». Вытащите грузик из прорези, потянув трос в направлении «от вилки» (рис. 1).

Два действия в подкапотном пространстве

Дальше переходят к кронштейну: из прорези выводят резиновую муфту. Этой муфтой оканчивается оболочка троса (рис. 2).

Внутри салона

Немного потянув трос «на себя», выведите наконечник 1 из держателя педали (рис. 1). Затем наконечник 2 надо выдавить вперёд. И для этого на нём сдавливают два лепестка. Можно даже повредить саму деталь, в чём не будет ничего страшного.

Выполняйте демонтаж и помните: трос нельзя раскусить

Главное – выдавить наконечник троса в подкапотное пространство. А затем трос в сборе заменяют на новый.

Операции по снятию и дефектовке деталей сцепления Лада Ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

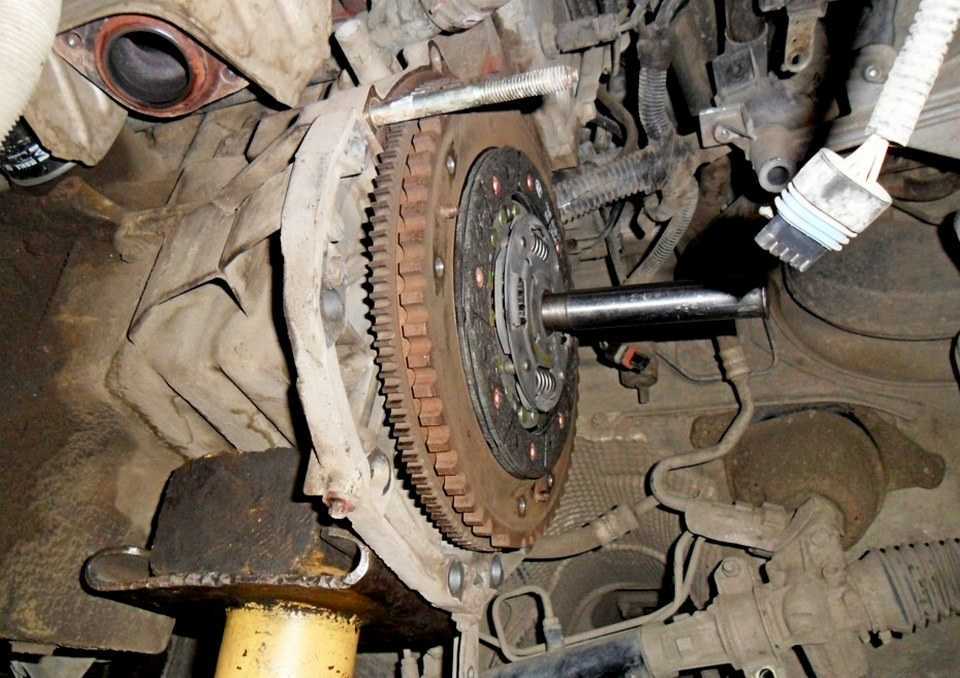

12. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

15. Выньте оправку.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.

Артикулы

Для всех тросиков, подходящих для авто первой и второй генерации, в каталоге Рено приводятся два артикула – 8200215961 и 6001546867. Речь идёт о разных обозначениях одной детали.

Заменители

3074 600 294 — самый распространённый вариант замены оригинальной запчасти

3074 600 294 в Экзисте

Перечислим аналоги, подходящие для машин из двух первых генераций:

• CABOR 10.2890
• TRISCAN 8140 25250
• ATE 24372810312 или 591031
• AUTOMOTOR FRANCE AVC6867SAE1 или AVC6867

• BAV DISAN96
• CAUTEX 28439
• ADRIAUTO AD41180, AD410180, 41180, 410180
• CEF RT01186
• C.M.B. AN96
• QUARTZ QZ-154-6867
• FRANCECAR FCR210148
• COFLE 102890
• FTE FKS20023
• KAWE RT01186
• HI-DRIVE CC708
• MALO 26545
• NPA NP51105151
• SPJ 911112
• QH KA93657
• TRW GCC109
• TIMMEN 01441528
• SACHS 3074600294 (на фото выше)
• MASTER-SPORT 6001546867PRPCSMS
• ABS K27640
• ASAM 30360 или 31071
• HELLA 8AK 355 700-921
• BRECKNER BK19004
• SEIM 401712
• KAGER 192756
• LEX TR2193
• RICAMBIFLEX 01441528
• METZGER 102890
• TEXTAR 58013900

Регулировка сцепления Рено Логан: в чем особенности?

Теперь рассмотрим, что стоит смазать в первую очередь, и как производится регулировка троса сцепления.

При изготовлении автомобиля производитель выставляет следующие параметры:

• Расстояние между кронштейном и вилкой 86 мм (допускается погрешность 5 мм в одну и другую сторону).
• Между обжатой частью наконечника троса и креплением — 60 мм (с такой же допустимой погрешностью, как и в прошлом случае).

Правильная регулировка подразумевает расстояние «сцепление-пол» равное 10,5-11 см. Тормоз и сцепление должны находиться приблизительно на одном уровне. В противном случае их нужно отрегулировать. При эксплуатации машины диск сцепления изнашивается с постепенным увеличением хода педали. Как избежать проблем? Раз в 15 тысяч километров делайте регулировку привода. Для этого:

• Вычищайте наконечник троса с помощью щетки.
• С помощью ключа на «десять» скручивайте контргайку на наконечнике, поддерживая при этом гайку для регулировки.
• Отпускайте сцепление и ключом на «десять» вращайте гайку регулировки. Ваша задача — отрегулировать устройство так, чтобы добиться расстояния в 60 мм.

• Проверяйте ход вилки. При правильной регулировке он должен быть 2,8-3,5 см.
• Далее оставляйте в покое регулировочную гайку и фиксируйте контргайку.
• Если отрегулировать узел с первого раза не удалось, сделайте настройку повторно.
• Протягивайте контргайку.

Для продления ресурса требуется смазать основные механизмы:

Трос. Здесь пригодится Циатим 221. Смазывать с помощью Литола или «вэдэшки» не рекомендуется.
Паз зубчатого механизма рычага. Чтобы избежать скрипов при работе сцепления Рено, специалисты рекомендуют смазывание механизма.
Опора вилки. Учтите, что шарнир вилки прикрыт защитным кожухом. Сдвигайте пыльник вверх и смазывайте сам узел

При этом внимание уделите направляющему стержню.

Если все сделать правильно, то отрегулировать, заменить и смазать элементы сцепления Рено не составит труда. Если же возникают вопросы, то всегда можно обратиться к специалистам или посмотреть обучающее видео.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места

Этот признак ошибочно принимают за рывки муфты.

Популярные ролики

Но не тут-то было! Это вторая загвоздка-никаких щелчков не было, и из зацепления сегмент и не думал выходить.

Проблема решилась только снятием тросика сцепления с вилки. То есть чтоб вывести сегмент из зацепления надо было ослабить трос а лучше его снять.

Благо никаких проблем с эти не возникло-трос тянется при выжиме педали. Но и скажу сразу: Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Снимите оправку, центрирующую диск сцепления.

Отрегулируйте свободный ход педали сцепления.

Регулировка сцепления рено симбол видео

Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Трос сцепления — замена и регулировка троса сцепления рено логан — renault logan

ЗаменаТрос сцепления заменяют целиком в случае его обрыва, а также в случае если он стал неработоспособным или слишком туго перемещается в своей оболочке.

Ухватившись за груз на тросе сцепления и потянув, выводим его из прорези вилки сцепления

Вытащите наконечник троса (его демпфер) из кронштейна расположеного на коробке передач

После чего в салоне автомобиля, под приборной панелью, потянув трос сцепления (1) на себя, извлекаем его из держателя педали сцепления

затем сжав распорные лепестки заднего накончника троса (на рисунке слева наконечник в снятом виде) проталкиваем его в моторный отсек через отверстие в щитке передка (2)

после чего вытягиваем трос из отверстия в щитке, со стороны моторного отсека.

Трос снят. Установка троса производится в обратном порядке.

Регулировка троса потребуется при его замене. Кроме того каждые 15 тыс. км пробега следует проверять ругулировку. По мере эксплуатации автомобиля изнашиваются накладки ведомого диска сцепления, поэтому изначальные регулировки троса постепенно изменяются — увеличивается расстояние 1 и 2 (см. рисунок) и увеличивается ход педали сцепления.

При регулировке троса выставляем такие же размеры, какие приняты на заводе-изготовителе. Измерения проводим линейкой. Расстояние 1 (между вилкой сцепления и кронштейном на КП) = 86±5 мм.Расстояние 2 (между кронштейном на КП и резьбовым наконечником троса) = 60±5 мм.

Еслирасстояние не соответствует положеному, то регулируем его вращая регулировочную гайку наконечника троса (2), ослабив перед этим контрагайку (1). (потребуется ключ «на 10»). При регулировке может потребоваться удерживать трос от вращения за гранёную часть его наконечника ключом «на 7» (рисунок справа)

После этого нажимаем на педаль сцепления несколько раз и снова проверям расстояние, при необходимости — регулируем. Ход вилки сцепления должен иметь расстояние 28-33 мм.(для 1.4 л) и 30-35 мм.(для 1.6 л). После регулировки затягиваем контрагайку (1). Задняя передача на работающем автомобиле должна включаться чисто, без треска. Педаль сцепления при регулировке должна распологаться примерно на одном уровне с педалью тормоза. Расстояние до пола — 105-110 мм.

Смазка тросика

Потребуется WD-40.

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до 120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Замена троса сцепления на Рено Логан

Автомобиль Renault Logan и его доработанная версия Logan 2 пользуются огромным спросом среди россиян. Необходимость в ремонте узлов транспортного средства с передним приводом и механической трансмиссией возникает часто — из-за того, что приходится ездить по разбитым дорогам. Замена троса сцепления Рено Логан — несложная операция. Установка и регулировка новой детали занимает не более получаса.

Для чего и когда меняют тросик сцепления на Logan?

Интенсивная эксплуатация транспортного средства неизбежно приводит к износу агрегатов. Сигнал о том, что нужно менять тросик — появление скрипов педали сцепления. Особенно ясно слышен звук в жаркую погоду, после продолжительной поездки. Причин возникновения скрипа может быть несколько:

• Трос сцепления выработал положенный ресурс — нуждается в замене.
• Упор педали сильно загрязнен, требует чистки, смазки.
• Вышел из строя выжимной подшипник
• Износилась корзина.

Ресурс элемента зависит от интенсивности езды, а также от качества запчасти. Замена — недорогая процедура, специнструмент не нужен. По сравнению с другими типовыми операциями — например, с заменой наконечника — установка нового троса производится быстрее.

Какие инструменты понадобятся

Замена тросика сцепления Рено Логан выполняется одним человеком. Из инструмента потребуются:

• 2 ключа на 10;
• 1 ключ на 7;
• плоскогубцы;
• простая отвертка;
• небольшая линейка.

Для смазывания вилки и регулировки системы потребуется стандартный медицинский шприц. Чтобы избежать частых замен, регулировку нужно выполнять каждые 15 тыс. километров пробега.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте.

Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб. После снятия гофры элемент отводится в сторону и перестает препятствовать доступу к тросу. Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.
