Lada Granta лифтбек (2019 год). Руководство — часть 3

Если во время осуществления дозвона (пока подсветка кла- виши 3 «

SOS» мигает красным цветом), инициированного

нажатием клавиши 3 «

SOS», повторно нажать клавишу 3

SOS» и удерживать не менее 2 секунд, то экстренный

вызов будет отменен (подсветка клавиши 3 «

ным цветом будет выключена) .

В данном режиме СВЭОС находится, если не производится экстренный вызов и если зажигание выключено . В режиме «Выключена» отсутствует подсветка клавиши 3 «

SOS», а также не горит индикатор 4 состояния систе-

. В режиме «Выключена» СВЭОС не реагирует на

нажатие клавиши 3 «

SOS» . Выход СВЭОС из режима

«Выключена» производится при включении зажигания .

Режим тестирования предназначен для проверки работоспо- собности компонентов СВЭОС . В режиме тестирования про- веряется работоспособность индикатора состояния СВЭОС, микрофона и громкоговорителя в блоке освещения салона, резервной батареи и других внутренних компонентов СВЭОС . При желании Вы можете самостоятельно проверить работо- способность СВЭОС путем запуска режима тестирования . Для запуска режима тестирования необходимо: – убедиться, что двигатель заглушен; – перевести ключ в замке зажигания (ЗЗ) в положение «Зажигание включено» и подождать 1 минуту; – трехкратное выключение-включение зажигания . После 3-го включения зажигания (переключение ЗЗ № 6) СВЭОС переходит в режим тестирования, если двигатель не запускался во время выполнения процедуры входа .

При этом будет воспроизведена звуковая подсказка «За- пущена процедура тестирования» . В ходе проведения тестирования будет производиться про- верка работоспособности микрофона и громкоговорителя . После воспроизведения звуковой подсказки «Произнесите контрольную фразу», Вам будет необходимо произнести любую фразу длительностью не более 5 секунд . Сразу после этого будет воспроизведена звуковая подсказка «Воспроизведение контрольной фразы» и затем будет вос- производиться произнесенная Вами фраза . Затем будет воспроизведена звуковая подсказка «Введите результат проверки» . Если тестирование микрофона и громкоговори- теля прошло успешно, то необходимо произвести 2-кратное переключение ЗЗ по описанному ниже алгоритму в течение не более 3 секунд:

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Первый вариант самый простой, но есть одно «но»: кнопка открытия багажника не продается отдельно, а только в группе с двумя светильниками подсветки номера.

Оригинальная деталь стоит порядка 2000 рублей. Китайский аналог с алиэкспресс обойдется втрое дешевле, но тут возникают сомнения в качестве изготовления. Поэтому прежде чем отправляться на авторынок за новой кнопкой, можно попробовать отремонтировать «родную».

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Электрический мультиметр нужен для проверки («прозвона») кнопки. Для этого достаточно присоединиться к контактам кнопки и нажать на нее.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).


Пайка отдельной кнопки багажника

Замена происходит по следующей схеме:

  1. Крестовой отверткой откручиваем крепления фонарей подсветки номерного знака (4 самореза);
  2. Извлекаем кнопку со штатного места, удалив термоклей;
  3. Устанавливаем новый комплект: лампы подсветки и новую кнопку рекомендуем «посадить» на силиконовый герметик для защиты от влаги и пыли.

Регулировка задних дверей

Предварительно следует проверить все зазоры двери (внизу, сверху и по бокам). Чаще всего, двери открываются туго из-за неправильной геометрии, например, верхняя часть задней двери автомобиля слишком плотно прилегает к кузову и водостоку. Чтобы отрегулировать этот зазор следует:

  1. Полностью опустить стекло вниз.
  2. Закрыть дверь на один щелчок.
  3. Немного потянуть верхнюю часть двери за кромку на себя.

Если есть необходимость отрегулировать нижнюю часть двери, тогда придется:

  1. Открыть дверь.
  2. Закрыть двери ударами ладони по нижней части двери.

Чтобы процесс стал более понятен, рекомендуем посмотреть видео, на котором показан процесс подгонки дверей Renault на Российском заводе:

В результате, все зазоры между дверьми и кузовом должны быть одинаковыми, а сами двери не должны выступать или проваливаться в кузов. Регулировка передних дверей осуществляется аналогичным образом.

Внимание!

При такой регулировке двери не следует применять силу, в противном случае можно испортить дверь!

Почему багажник не открывается

Этому есть несколько объяснений. Самая привычная причина – грязь. Мельчайшие частицы пыли от колёс попутных авто проникают сквозь защитную личинку замка и утрудняют работу ключа. От этого никуда не деться. Поэтому перед выездом рекомендуется всегда проверять наличие грязи.

Может сломаться и сам замок. Багажник придётся вскрывать изнутри, если это позволяет конструкция. Весомое преимущество в этом случае имеют соединённые с салоном хранилища.

В зимнее время багажник может не открываться из-за примерзания. Также в холодное время года растёт вероятность отказа электрического привода при длительной стоянке. Ну и про вероятность откопать не свой автомобиль из глубокого сугроба забывать не стоит – коды команд открытия багажника у разных автомобилей той же модели могут отличаться.

Ещё один бич багажников с электрическим приводом – севший аккумулятор транспортного средства. Проверить вероятность легко – если автомобиль не заводится или другие приборы, которые работают от акб, не функционируют – причина найдена. Решение – зарядить источник питания до 100%.

Возможные проблемы и пути их устранения

Можно, конечно, купить доводчики, ограничители дверей Лада и сделать ремонт в соответствии с инструкцией. Но эту операцию можно выполнить более продуктивным способом. Для ее проведения необходимы:

  • резиновые трубки;
  • отвертка;
  • силиконовая смазка.

Частым симптомом поломки замка является то, что перед открыванием/закрыванием двери появляется громкий звук. Конструкция замка передней двери сделана таким способом, что металл иногда может дребезжать. Для того чтобы устранить эту проблему, необходимо вынуть сам замок и на рычаги надеть резиновые трубки нужного размера. Сразу же все издаваемые впереди звуки исчезнут. При закрывании дверей будет слышен только хлопок, а все резкие и громкие звуки уйдут в прошлое.

Если у автомобиля кузов универсальный, то следует еще отрегулировать замок на двери багажника. Сам замочный язычок заходит в скобу. Его нужно найти и выполнить проверку затяжки винтов. Потом замок необходимо смазать силиконовой смазкой, после чего проверить дверь открыванием. В случае плохой работы замка нужно прикрутить резиновые упоры, но их нельзя сильно затягивать. Потом проверить приводную тягу замка дверей Лада Гранта.

Если наблюдаются заедания и люфты, то следует их устранить. Причем все это сделать надо сразу. На замок багажника тоже можно купить ограничители. Перед тем как приобрести доводчики или ограничители дверей Лада, следует сначала проконсультироваться со специалистом. Получив необходимую и важную информацию, можно выбрать самые качественные ограничители. Проблемы с работой замка можно решить, сделав его качественную регулировку. Для этого следует провести определенные действия.

Чаще всего причиной плохой работы замков является разность радиусов искривления верхней дверной рамки. Если детально ее рассмотреть, то можно увидеть, что при одновременной регулировке замков в задней части машины они всегда прикасаются к верхней части уплотнительной резинки неодинаково. Тугое открывание намного сильнее сдавливает ее в закрытом положении. Для регулировки замков можно воспользоваться следующим методом.

Надо скрутить плотную бумажную трубку и просунуть ее в верхнюю часть рамки окна, при этом слегка опустив стекло. Затем вдавить. Такую процедуру нужно проделать несколько раз, помогая руками выгнуть рамку в закрытом состоянии. Следуя таким советам, можно справиться с ремонтом самостоятельно. Единственное, надо, чтобы в запасе были ограничители дверей Лада Гранта. Но от помощи или консультации специалиста отказывать не стоит, так как порой схема ремонта бывает очень сложной.

Выход из ситуации

Что делать, если не открывается дверь в машине изнутри и снаружи? На самом деле путей решения не так уж и много.

  • Вызвать квалифицированного работника станции технического обслуживания для вскрытия дверей или замка. Учитывая нынешние расценки, один только вызов обойдется владельцу как половина средней зарплаты. Так что удовольствие не для каждого. Воспользоваться данной услугой можно только в крайней ситуации;
  • Снять дверные петли и отвинтить крепление замка: вариант больше подходит в том случае, когда заклинило передние двери. Суть заключается в следующем: если дверь невозможно открыть ни с наружи, ни изнутри, то необходимо отверткой с крестообразным наконечником открутить две петли задней двери, которая следует за «проблемной» дверью. Таким путем мы обеспечим доступ до задней стенки крепления замка. Здесь уже дело случая, можно с первого раза открутить два болта, либо потратить минут так 10-15. Отвинтив болты, отсоединим заднюю стенку дверного замка от кузова. Останется только приложить усилия, чтобы отдернуть дверцу, и все готово;
  • Далее уже необходимо снимать сам механизм и делать диагностику, искать причину, но это уже «совсем другая история»;

Уплотнительные резинки отковырнуть и добраться до крюка замка: способ решения ситуации очень хорош, как для отечественного, так и для иностранного автопрома

Не важно какая дверь заклинила, необходимо снять верхний резиновый уплотнитель между стеклом и внешней частью двери. Перед нами окажется пространство в один сантиметр шириной, которое надо использовать с максимальной эффективностью. Суть заключается в том, чтобы найти кусок проволоки, согнуть ее на конце, создав своеобразный небольшой крюк.

Суть заключается в том, чтобы найти кусок проволоки, согнуть ее на конце, создав своеобразный небольшой крюк.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Схема подключения:

На данную доработку потребуется около 1000 рублей, но это того стоит! Напомним, вместо штатного замка «десятки» также устанавливают замок багажника от Лада Калина, но такая модернизация потребует больше сил и времени. Кстати, а Вы знаете, как реализовать автоматическое закрытие крышки багажника?

Стоит ли устанавливать замок с электроприводом от Лада Гранта на ВАЗ?

Чтобы успешно отремонтировать вышедший из строя компонент электрической боровой сети в любом автомобиле потребуется соответствующая принципиальная электросхема. Такой подход будет также справедливым для рассматриваемой здесь модели Лада Гранта в версии «Норма». К документации обращаются при необходимости отыскать причину произошедшего сбоя в функционировании, как электрооборудования, так и электрических коммуникаций, а также прочих элементов сети. Давайте разберемся, что такое электросхема в машине.

Если к ремонту электрической части авто проявляет интерес новичок в данном деле, то поначалу ему будет весьма проблематично ориентироваться в массе символов и обозначений, которые в себе содержит электросхема. Да и сама электросхема будет настойчиво отпугивать своей кажущейся громоздкостью.

Нижеприведенный материал специально предназначен для оказания помощи владельцу модели «ВАЗ-2190» (в исполнении «Норма») части необходимого понимания структуры, присутствующей в основе бортовой электросети.

Схема подключения электрозамка багажника своими руками

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика.

Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали

Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали.

Удаленное управление багажником

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом.

Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит.

Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть.

Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться.

Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание. И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка.

В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля.

Лада Гранта Лифтбек Orange › Бортжурнал › Внешная кнопка багажника (часть 2)

Продолжаем внедрять внешнюю кнопку открытия багажника. Теперь речь пойдет о подключении. Для начала стал искать в багажнике куда можно все это дело запитать, но потом все-таки понял что лучше протянуть оба провода от кнопки в салон

Дальше нужно снять уплотнительную резинку багажника для доступа под потолок

Теперь можно смело прокладывать провода

Дальше прокладываем по левому борту к левой стойке, а затем и к самой торпеде

Дальше стал думать куда подключить + и — При проверке оказалось что кнопка багажника установленная в салоне управляет минусом при ее нажатии. Соответственно минусовой провод нужно подключить к ней. Ну а что насчет плюса? Его решил подключить на розовый провод магнитолы. Там он постоянный, то что мне и нужно.

После такого подключения кнопка функционирует, но к сожалению тут кроеться проблема…

У меня машина без цбкэ. Это означает что кнопка в салоне при постановке на охрану остается рабочей! У машин с цбкэ наоборот, после того как машину закрывают все отрубается, в том числе и кнопка открытия багажника в салоне.

Оставлять кнопку всегда включенной без разрыва цепи я категорически не хотел. На закрытой машине любой смог бы открыть багажник. Стал размышлять… Можно было усложнить все схему добавив реле, но опять таки нужно ставить скорее всего импульсное так как сигналка управляет открытием/закрытием машины с помощью короткого электрического импульса. Обычное реле не прокатит.

В итоге не стал все усложнять и пришел вот к чему: Минусовой провод идущий от багажника к кнопке в салоне около центральной стойки разрезал на 2 части. Дальше снимаем водительский ремень безопасности и снимаем 2 накладки центральной стойки

Дальше план был такой: Минусовой провод разрезанный пополам завести в заднюю левую дверь и там придумать что-то с замком, для того чтобы при закрытии контакты размыкались и кнопка обесточивалась

В заднюю деврь простаскивать провода как оказалось значительно легче. В этом помогла снова металческая проволка к которой привязывались провода

Дальше стал искать место куда подцепить провода, а оно нашлось довольно быстро

Теперь осталось придумать как закрепить провода так чтобы при закрытии машины контакты размыкались а при открытии снова смыкались

В этот момент под рукой оказались клеммы «Мама». С ними пришлось чуть поработать чтобы закрепить их на месте.

В конце концов получился во такой «выключатель»

С этим все. Дальше осталось протянуть провода до накладки и подключить кнопку

После всего проделанного осталось проверить все ли работает так как нужно?!

источник

Подготовительный этап

Необходимые инструменты:

  • ударная отвертка;
  • крестообразные биты;
  • плоскогубцы;
  • пластиковые клипсы на случай повреждения штатных;
  • жидкость для удаления ржавчины, коррозии;
  • новый замок, модификацию выбирает владелец индивидуально.

Порядок действий при самостоятельной замене замка водительской двери на Ладе Гранте Лифтбек

  1. Устанавливаем автомобиль в периметр ремонтной зоны, обеспечиваем беспрепятственный доступ по периметру.
  2. Принимаем первоочередные меры безопасности при проведении работ. Фиксируем задний ряд колес противооткатными башмаками, включаем первую передачу во избежание произвольного движения.
  3. Открываем водительскую дверь, ударной отверткой выкручиваем два винта, фиксирующих дужку к кузову машины, снимаем ее с посадочного места. Устанавливаем новую дужку с шумоизолирующим материалом.
  4. Приступаем к снятию запора: выкручиваем пластиковый поплавок, снимаем шток.
  5. Отвинчиваем дверную карту машины, два винта, восемь пластиковых клипс по периметру.
  6. Отсоединяем колодку с проводами от блока управления стеклопакетом, динамиков, центрального замка.
  7. С внешней стороны выкручиваем три винта, фиксирующих корпус замка к двери.
  8. Снимаем две тяги, предварительно отсоединив их плоскогубцами.
  9. Проводим профилактику, очистку посадочного места, удаляем старую смазку, наносим тонкий слой новой.
  10. Приступаем к установке нового запора.
  11. Собираем конструкцию в обратном порядке, если отсутствуют другие поломки, требующие оперативного вмешательства, устранения.

В процессе монтажных работ обращаем внимание на целостность электрической проводки, изоляционного слоя, клемм, колодок с проводами. При наличии признаков износа заменяем новыми. Недопустима эксплуатация машины с неисправной электрической проводкой

Недопустима эксплуатация машины с неисправной электрической проводкой.

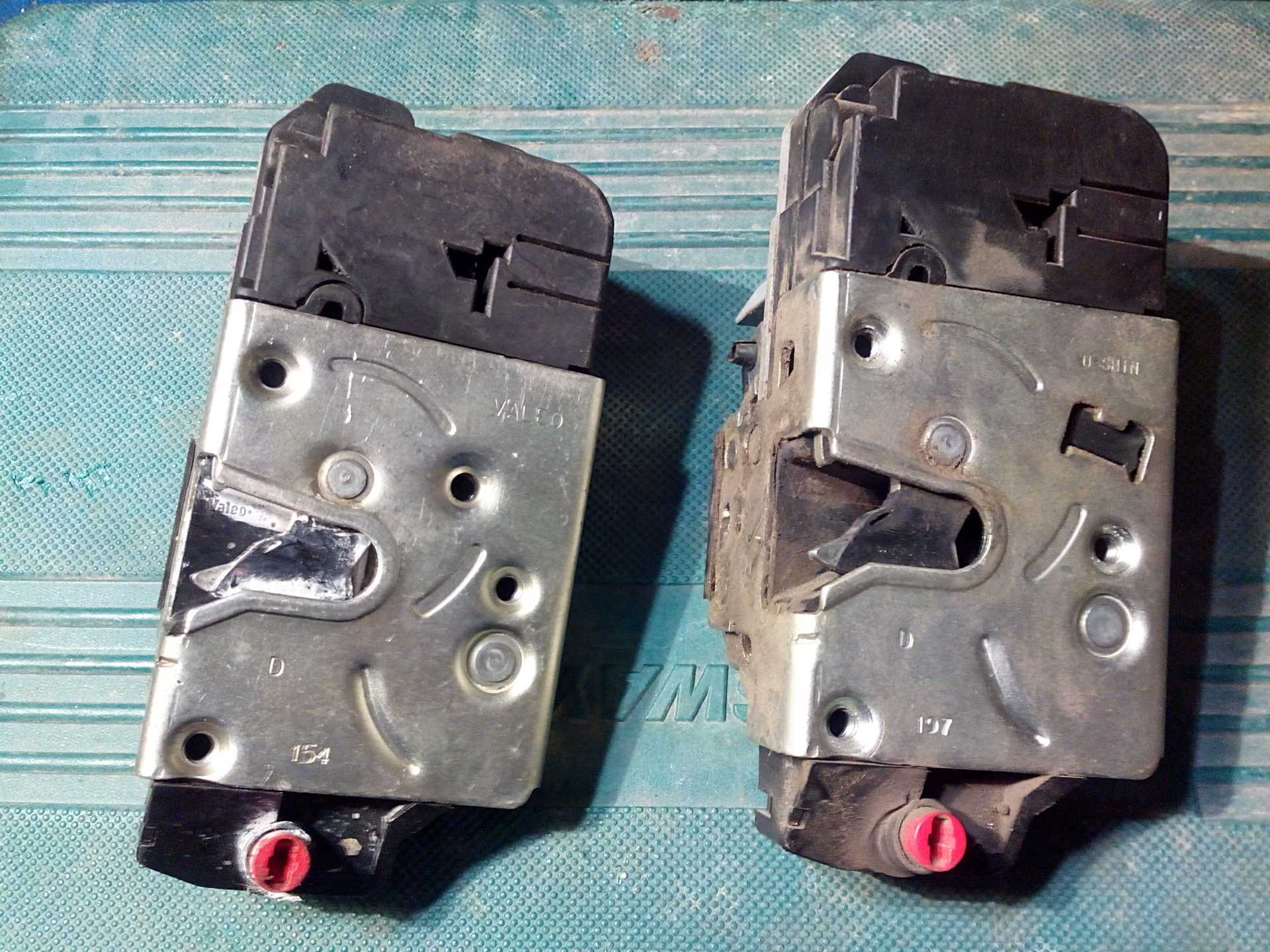

Типичные неисправности дверного замка

  • тугость запирания двери;
  • повышенная шумность при открытии / закрытии;
  • центральный замок не запирает дверь, не реагирует на сигналы;
  • отпирание сопровождается скрипом, металлическим скрежетом;
  • в процессе езды дверь вибрирует, видны щели в местах соприкосновения со штатным уплотнителем.

Распространенные причины преждевременного износа

  • несоблюдение сроков проведения технического осмотра, профилактики, смазки, замены изношенных элементов;
  • стороннее механическое повреждение, повлекшее деформацию двери, запора;
  • брак при изготовлении на заводе;
  • разболтался замок вследствие ослабления крепления;
  • нарушение алгоритма регулировки;
  • человеческий фактор: систематическое запирание двери с усилием.

Дефект устраняется путем замены запора в сборе.

Замена замка задней (пассажирской) двери

Процедура профилактики запора пассажирской двери спереди/сзади проводится по аналогии. Конструкция и способ фиксации типичные.

Установка замка багажника Лады Гранты Лифтбек

  1. Устанавливаем машину на ровную платформу, обеспечиваем доступ к крышке багажника.
  2. Принимаем меры безопасности при проведении работ.
  3. Выкручиваем два винта, снимаем часть нижней пластиковой обшивки крышки багажника.
  4. Отвинчиваем два винта, фиксирующих корпус замка к крышке багажника;
  5. Плоскогубцами снимаем тягу от кнопки к корпусу.
  6. Извлекаем запор, проводим профилактику, смазываем резьбу, наконечник тяги.
  7. Устанавливаем новый замок, собираем конструкцию в обратной последовательности.
  8. Выкручиваем два винта, снимаем штатную дужку, устанавливаем новую с шумоизолирующим материалом.

Замена замка капота

  1. В салоне машины, под приборной панелью установлен рычаг открытия капота. Тянем его «на себя».
  2. Отводим защелку, поднимаем капот.
  3. Ключом TORX на «10» отвинчиваем два винта, прижимающих корпус запора к кузову.
  4. Плоскогубцами снимаем проушину троса с посадочного места.
  5. Извлекаем замок, на его место устанавливаем новый, собираем конструкцию вновь.
  6. Смазываем дужку – зажим силиконовой смазкой / солидолом.

Пошаговая инструкция по демонтажу замка задней правой (левой) двери на Ладе Гранте

Работы проводим модульно: демонтаж карты, снятие внутренней начинки, ручки, замка.

  1. Повторяем предыдущие действия.
  2. Отверткой с крестообразной битой выкручиваем крепление промежуточного рычага тяги блокировки, сдвигаем основание рычага.
  3. Выводим лапку фиксатора из штатного отверстия.

Смазываем подвижные механизмы, устанавливаем новый замок, собираем детали в обратной последовательности.

Устройство замка задней двери

Обзор цен производителей

Наименование / артикул Цена (Руб.)
Замок задней двери 21900-6205013-10 От 2000
21900-6205012-10 —/—
21900-6205013-00 От 650
Палец фиксатора 11180-6105228-00 От 150
Винт 21080-6105268-00 —/—
Втулка 11180-6105276-00 От 100

*цены актуальны состоянием на 28.11.2018 года.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Лада гранта лифтбек регулировка замка багажника

Lada Granta лифтбек (2019 год). Руководство — часть 3

Если во время осуществления дозвона (пока подсветка кла- виши 3 «

SOS» мигает красным цветом), инициированного

нажатием клавиши 3 «

SOS», повторно нажать клавишу 3

SOS» и удерживать не менее 2 секунд, то экстренный

вызов будет отменен (подсветка клавиши 3 «

ным цветом будет выключена) .

В данном режиме СВЭОС находится, если не производится экстренный вызов и если зажигание выключено . В режиме «Выключена» отсутствует подсветка клавиши 3 «

SOS», а также не горит индикатор 4 состояния систе-

. В режиме «Выключена» СВЭОС не реагирует на

нажатие клавиши 3 «

SOS» . Выход СВЭОС из режима

«Выключена» производится при включении зажигания .

Режим тестирования предназначен для проверки работоспо- собности компонентов СВЭОС . В режиме тестирования про- веряется работоспособность индикатора состояния СВЭОС, микрофона и громкоговорителя в блоке освещения салона, резервной батареи и других внутренних компонентов СВЭОС . При желании Вы можете самостоятельно проверить работо- способность СВЭОС путем запуска режима тестирования . Для запуска режима тестирования необходимо: – убедиться, что двигатель заглушен; – перевести ключ в замке зажигания (ЗЗ) в положение «Зажигание включено» и подождать 1 минуту; – трехкратное выключение-включение зажигания . После 3-го включения зажигания (переключение ЗЗ № 6) СВЭОС переходит в режим тестирования, если двигатель не запускался во время выполнения процедуры входа .

При этом будет воспроизведена звуковая подсказка «За- пущена процедура тестирования» . В ходе проведения тестирования будет производиться про- верка работоспособности микрофона и громкоговорителя . После воспроизведения звуковой подсказки «Произнесите контрольную фразу», Вам будет необходимо произнести любую фразу длительностью не более 5 секунд . Сразу после этого будет воспроизведена звуковая подсказка «Воспроизведение контрольной фразы» и затем будет вос- производиться произнесенная Вами фраза . Затем будет воспроизведена звуковая подсказка «Введите результат проверки» . Если тестирование микрофона и громкоговори- теля прошло успешно, то необходимо произвести 2-кратное переключение ЗЗ по описанному ниже алгоритму в течение не более 3 секунд:

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Первый вариант самый простой, но есть одно «но»: кнопка открытия багажника не продается отдельно, а только в группе с двумя светильниками подсветки номера.

Оригинальная деталь стоит порядка 2000 рублей. Китайский аналог с алиэкспресс обойдется втрое дешевле, но тут возникают сомнения в качестве изготовления. Поэтому прежде чем отправляться на авторынок за новой кнопкой, можно попробовать отремонтировать «родную».

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Электрический мультиметр нужен для проверки («прозвона») кнопки. Для этого достаточно присоединиться к контактам кнопки и нажать на нее.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).


Пайка отдельной кнопки багажника

Замена происходит по следующей схеме:

  1. Крестовой отверткой откручиваем крепления фонарей подсветки номерного знака (4 самореза);
  2. Извлекаем кнопку со штатного места, удалив термоклей;
  3. Устанавливаем новый комплект: лампы подсветки и новую кнопку рекомендуем «посадить» на силиконовый герметик для защиты от влаги и пыли.

Регулировка задних дверей

Предварительно следует проверить все зазоры двери (внизу, сверху и по бокам). Чаще всего, двери открываются туго из-за неправильной геометрии, например, верхняя часть задней двери автомобиля слишком плотно прилегает к кузову и водостоку. Чтобы отрегулировать этот зазор следует:

  1. Полностью опустить стекло вниз.
  2. Закрыть дверь на один щелчок.
  3. Немного потянуть верхнюю часть двери за кромку на себя.

Если есть необходимость отрегулировать нижнюю часть двери, тогда придется:

  1. Открыть дверь.
  2. Закрыть двери ударами ладони по нижней части двери.

Чтобы процесс стал более понятен, рекомендуем посмотреть видео, на котором показан процесс подгонки дверей Renault на Российском заводе:

В результате, все зазоры между дверьми и кузовом должны быть одинаковыми, а сами двери не должны выступать или проваливаться в кузов. Регулировка передних дверей осуществляется аналогичным образом.

Внимание!

При такой регулировке двери не следует применять силу, в противном случае можно испортить дверь!

Почему багажник не открывается

Этому есть несколько объяснений. Самая привычная причина – грязь. Мельчайшие частицы пыли от колёс попутных авто проникают сквозь защитную личинку замка и утрудняют работу ключа. От этого никуда не деться. Поэтому перед выездом рекомендуется всегда проверять наличие грязи.

Может сломаться и сам замок. Багажник придётся вскрывать изнутри, если это позволяет конструкция. Весомое преимущество в этом случае имеют соединённые с салоном хранилища.

В зимнее время багажник может не открываться из-за примерзания. Также в холодное время года растёт вероятность отказа электрического привода при длительной стоянке. Ну и про вероятность откопать не свой автомобиль из глубокого сугроба забывать не стоит – коды команд открытия багажника у разных автомобилей той же модели могут отличаться.

Ещё один бич багажников с электрическим приводом – севший аккумулятор транспортного средства. Проверить вероятность легко – если автомобиль не заводится или другие приборы, которые работают от акб, не функционируют – причина найдена. Решение – зарядить источник питания до 100%.

Возможные проблемы и пути их устранения

Можно, конечно, купить доводчики, ограничители дверей Лада и сделать ремонт в соответствии с инструкцией. Но эту операцию можно выполнить более продуктивным способом. Для ее проведения необходимы:

  • резиновые трубки;
  • отвертка;
  • силиконовая смазка.

Частым симптомом поломки замка является то, что перед открыванием/закрыванием двери появляется громкий звук. Конструкция замка передней двери сделана таким способом, что металл иногда может дребезжать. Для того чтобы устранить эту проблему, необходимо вынуть сам замок и на рычаги надеть резиновые трубки нужного размера. Сразу же все издаваемые впереди звуки исчезнут. При закрывании дверей будет слышен только хлопок, а все резкие и громкие звуки уйдут в прошлое.

Если у автомобиля кузов универсальный, то следует еще отрегулировать замок на двери багажника. Сам замочный язычок заходит в скобу. Его нужно найти и выполнить проверку затяжки винтов. Потом замок необходимо смазать силиконовой смазкой, после чего проверить дверь открыванием. В случае плохой работы замка нужно прикрутить резиновые упоры, но их нельзя сильно затягивать. Потом проверить приводную тягу замка дверей Лада Гранта.

Если наблюдаются заедания и люфты, то следует их устранить. Причем все это сделать надо сразу. На замок багажника тоже можно купить ограничители. Перед тем как приобрести доводчики или ограничители дверей Лада, следует сначала проконсультироваться со специалистом. Получив необходимую и важную информацию, можно выбрать самые качественные ограничители. Проблемы с работой замка можно решить, сделав его качественную регулировку. Для этого следует провести определенные действия.

Чаще всего причиной плохой работы замков является разность радиусов искривления верхней дверной рамки. Если детально ее рассмотреть, то можно увидеть, что при одновременной регулировке замков в задней части машины они всегда прикасаются к верхней части уплотнительной резинки неодинаково. Тугое открывание намного сильнее сдавливает ее в закрытом положении. Для регулировки замков можно воспользоваться следующим методом.

Надо скрутить плотную бумажную трубку и просунуть ее в верхнюю часть рамки окна, при этом слегка опустив стекло. Затем вдавить. Такую процедуру нужно проделать несколько раз, помогая руками выгнуть рамку в закрытом состоянии. Следуя таким советам, можно справиться с ремонтом самостоятельно. Единственное, надо, чтобы в запасе были ограничители дверей Лада Гранта. Но от помощи или консультации специалиста отказывать не стоит, так как порой схема ремонта бывает очень сложной.

Выход из ситуации

Что делать, если не открывается дверь в машине изнутри и снаружи? На самом деле путей решения не так уж и много.

  • Вызвать квалифицированного работника станции технического обслуживания для вскрытия дверей или замка. Учитывая нынешние расценки, один только вызов обойдется владельцу как половина средней зарплаты. Так что удовольствие не для каждого. Воспользоваться данной услугой можно только в крайней ситуации;
  • Снять дверные петли и отвинтить крепление замка: вариант больше подходит в том случае, когда заклинило передние двери. Суть заключается в следующем: если дверь невозможно открыть ни с наружи, ни изнутри, то необходимо отверткой с крестообразным наконечником открутить две петли задней двери, которая следует за «проблемной» дверью. Таким путем мы обеспечим доступ до задней стенки крепления замка. Здесь уже дело случая, можно с первого раза открутить два болта, либо потратить минут так 10-15. Отвинтив болты, отсоединим заднюю стенку дверного замка от кузова. Останется только приложить усилия, чтобы отдернуть дверцу, и все готово;
  • Далее уже необходимо снимать сам механизм и делать диагностику, искать причину, но это уже «совсем другая история»;

Уплотнительные резинки отковырнуть и добраться до крюка замка: способ решения ситуации очень хорош, как для отечественного, так и для иностранного автопрома

Не важно какая дверь заклинила, необходимо снять верхний резиновый уплотнитель между стеклом и внешней частью двери. Перед нами окажется пространство в один сантиметр шириной, которое надо использовать с максимальной эффективностью. Суть заключается в том, чтобы найти кусок проволоки, согнуть ее на конце, создав своеобразный небольшой крюк.

Суть заключается в том, чтобы найти кусок проволоки, согнуть ее на конце, создав своеобразный небольшой крюк.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Схема подключения:

На данную доработку потребуется около 1000 рублей, но это того стоит! Напомним, вместо штатного замка «десятки» также устанавливают замок багажника от Лада Калина, но такая модернизация потребует больше сил и времени. Кстати, а Вы знаете, как реализовать автоматическое закрытие крышки багажника?

Стоит ли устанавливать замок с электроприводом от Лада Гранта на ВАЗ?

Чтобы успешно отремонтировать вышедший из строя компонент электрической боровой сети в любом автомобиле потребуется соответствующая принципиальная электросхема. Такой подход будет также справедливым для рассматриваемой здесь модели Лада Гранта в версии «Норма». К документации обращаются при необходимости отыскать причину произошедшего сбоя в функционировании, как электрооборудования, так и электрических коммуникаций, а также прочих элементов сети. Давайте разберемся, что такое электросхема в машине.

Если к ремонту электрической части авто проявляет интерес новичок в данном деле, то поначалу ему будет весьма проблематично ориентироваться в массе символов и обозначений, которые в себе содержит электросхема. Да и сама электросхема будет настойчиво отпугивать своей кажущейся громоздкостью.

Нижеприведенный материал специально предназначен для оказания помощи владельцу модели «ВАЗ-2190» (в исполнении «Норма») части необходимого понимания структуры, присутствующей в основе бортовой электросети.

Схема подключения электрозамка багажника своими руками

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика.

Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали

Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали.

Удаленное управление багажником

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом.

Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит.

Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть.

Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться.

Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание. И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка.

В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля.

Лада Гранта Лифтбек Orange › Бортжурнал › Внешная кнопка багажника (часть 2)

Продолжаем внедрять внешнюю кнопку открытия багажника. Теперь речь пойдет о подключении. Для начала стал искать в багажнике куда можно все это дело запитать, но потом все-таки понял что лучше протянуть оба провода от кнопки в салон

Дальше нужно снять уплотнительную резинку багажника для доступа под потолок

Теперь можно смело прокладывать провода

Дальше прокладываем по левому борту к левой стойке, а затем и к самой торпеде

Дальше стал думать куда подключить + и — При проверке оказалось что кнопка багажника установленная в салоне управляет минусом при ее нажатии. Соответственно минусовой провод нужно подключить к ней. Ну а что насчет плюса? Его решил подключить на розовый провод магнитолы. Там он постоянный, то что мне и нужно.

После такого подключения кнопка функционирует, но к сожалению тут кроеться проблема…

У меня машина без цбкэ. Это означает что кнопка в салоне при постановке на охрану остается рабочей! У машин с цбкэ наоборот, после того как машину закрывают все отрубается, в том числе и кнопка открытия багажника в салоне.

Оставлять кнопку всегда включенной без разрыва цепи я категорически не хотел. На закрытой машине любой смог бы открыть багажник. Стал размышлять… Можно было усложнить все схему добавив реле, но опять таки нужно ставить скорее всего импульсное так как сигналка управляет открытием/закрытием машины с помощью короткого электрического импульса. Обычное реле не прокатит.

В итоге не стал все усложнять и пришел вот к чему: Минусовой провод идущий от багажника к кнопке в салоне около центральной стойки разрезал на 2 части. Дальше снимаем водительский ремень безопасности и снимаем 2 накладки центральной стойки

Дальше план был такой: Минусовой провод разрезанный пополам завести в заднюю левую дверь и там придумать что-то с замком, для того чтобы при закрытии контакты размыкались и кнопка обесточивалась

В заднюю деврь простаскивать провода как оказалось значительно легче. В этом помогла снова металческая проволка к которой привязывались провода

Дальше стал искать место куда подцепить провода, а оно нашлось довольно быстро

Теперь осталось придумать как закрепить провода так чтобы при закрытии машины контакты размыкались а при открытии снова смыкались

В этот момент под рукой оказались клеммы «Мама». С ними пришлось чуть поработать чтобы закрепить их на месте.

В конце концов получился во такой «выключатель»

С этим все. Дальше осталось протянуть провода до накладки и подключить кнопку

После всего проделанного осталось проверить все ли работает так как нужно?!

источник

Подготовительный этап

Необходимые инструменты:

  • ударная отвертка;
  • крестообразные биты;
  • плоскогубцы;
  • пластиковые клипсы на случай повреждения штатных;
  • жидкость для удаления ржавчины, коррозии;
  • новый замок, модификацию выбирает владелец индивидуально.

Порядок действий при самостоятельной замене замка водительской двери на Ладе Гранте Лифтбек

  1. Устанавливаем автомобиль в периметр ремонтной зоны, обеспечиваем беспрепятственный доступ по периметру.
  2. Принимаем первоочередные меры безопасности при проведении работ. Фиксируем задний ряд колес противооткатными башмаками, включаем первую передачу во избежание произвольного движения.
  3. Открываем водительскую дверь, ударной отверткой выкручиваем два винта, фиксирующих дужку к кузову машины, снимаем ее с посадочного места. Устанавливаем новую дужку с шумоизолирующим материалом.
  4. Приступаем к снятию запора: выкручиваем пластиковый поплавок, снимаем шток.
  5. Отвинчиваем дверную карту машины, два винта, восемь пластиковых клипс по периметру.
  6. Отсоединяем колодку с проводами от блока управления стеклопакетом, динамиков, центрального замка.
  7. С внешней стороны выкручиваем три винта, фиксирующих корпус замка к двери.
  8. Снимаем две тяги, предварительно отсоединив их плоскогубцами.
  9. Проводим профилактику, очистку посадочного места, удаляем старую смазку, наносим тонкий слой новой.
  10. Приступаем к установке нового запора.
  11. Собираем конструкцию в обратном порядке, если отсутствуют другие поломки, требующие оперативного вмешательства, устранения.

В процессе монтажных работ обращаем внимание на целостность электрической проводки, изоляционного слоя, клемм, колодок с проводами. При наличии признаков износа заменяем новыми. Недопустима эксплуатация машины с неисправной электрической проводкой

Недопустима эксплуатация машины с неисправной электрической проводкой.

Типичные неисправности дверного замка

  • тугость запирания двери;
  • повышенная шумность при открытии / закрытии;
  • центральный замок не запирает дверь, не реагирует на сигналы;
  • отпирание сопровождается скрипом, металлическим скрежетом;
  • в процессе езды дверь вибрирует, видны щели в местах соприкосновения со штатным уплотнителем.

Распространенные причины преждевременного износа

  • несоблюдение сроков проведения технического осмотра, профилактики, смазки, замены изношенных элементов;
  • стороннее механическое повреждение, повлекшее деформацию двери, запора;
  • брак при изготовлении на заводе;
  • разболтался замок вследствие ослабления крепления;
  • нарушение алгоритма регулировки;
  • человеческий фактор: систематическое запирание двери с усилием.

Дефект устраняется путем замены запора в сборе.

Замена замка задней (пассажирской) двери

Процедура профилактики запора пассажирской двери спереди/сзади проводится по аналогии. Конструкция и способ фиксации типичные.

Установка замка багажника Лады Гранты Лифтбек

  1. Устанавливаем машину на ровную платформу, обеспечиваем доступ к крышке багажника.
  2. Принимаем меры безопасности при проведении работ.
  3. Выкручиваем два винта, снимаем часть нижней пластиковой обшивки крышки багажника.
  4. Отвинчиваем два винта, фиксирующих корпус замка к крышке багажника;
  5. Плоскогубцами снимаем тягу от кнопки к корпусу.
  6. Извлекаем запор, проводим профилактику, смазываем резьбу, наконечник тяги.
  7. Устанавливаем новый замок, собираем конструкцию в обратной последовательности.
  8. Выкручиваем два винта, снимаем штатную дужку, устанавливаем новую с шумоизолирующим материалом.

Замена замка капота

  1. В салоне машины, под приборной панелью установлен рычаг открытия капота. Тянем его «на себя».
  2. Отводим защелку, поднимаем капот.
  3. Ключом TORX на «10» отвинчиваем два винта, прижимающих корпус запора к кузову.
  4. Плоскогубцами снимаем проушину троса с посадочного места.
  5. Извлекаем замок, на его место устанавливаем новый, собираем конструкцию вновь.
  6. Смазываем дужку – зажим силиконовой смазкой / солидолом.

Пошаговая инструкция по демонтажу замка задней правой (левой) двери на Ладе Гранте

Работы проводим модульно: демонтаж карты, снятие внутренней начинки, ручки, замка.

  1. Повторяем предыдущие действия.
  2. Отверткой с крестообразной битой выкручиваем крепление промежуточного рычага тяги блокировки, сдвигаем основание рычага.
  3. Выводим лапку фиксатора из штатного отверстия.

Смазываем подвижные механизмы, устанавливаем новый замок, собираем детали в обратной последовательности.

Устройство замка задней двери

Обзор цен производителей

Наименование / артикул Цена (Руб.)
Замок задней двери 21900-6205013-10 От 2000
21900-6205012-10 —/—
21900-6205013-00 От 650
Палец фиксатора 11180-6105228-00 От 150
Винт 21080-6105268-00 —/—
Втулка 11180-6105276-00 От 100

*цены актуальны состоянием на 28.11.2018 года.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
