Демонтаж и монтаж радиатора

Замена радиатора охлаждения на Фольксваген Поло седан

Замена радиатора на Фольксваген Поло требуется в том случае, если найдена течь в системе охлаждения. В данной ситуации в срочном порядке необходимо провести ремонт. Без радиатора автомобиль не сможет работать, так как двигатель перегреется и выйдет из строя. Процедуру можно сделать своими руками, потребуется всего лишь придерживаться определенной инструкции.

Инструменты и материалы

Для снятия и установки радиатора потребуется комплект из гаечных ключей и головок. Плоская отвертка, а также крестообразная.

Инструкция по замене радиатора охлаждения на Поло седан

Процедура является несложной, но важно придерживаться всех шагов. Все работы, связанные с радиатором, делаются, когда остынет мотор

  1. Первым делом стоит отключить наконечник клемм, он выводит к аккумулятору батареи.
  2. Сливается жидкость, которая располагается в охладительной системе.
  3. Отсоединяется колодка с проводами отвечающая за ближний и дальний свет.
  4. Сжимается фиксатор и вытаскивается фишка жгута, отвечающая за работу поворотников. Достаётся патрон лампы из фары переднего габарита. Берётся отвёртка в руки, и вынимается фишка от электрокорректора. Над фарой спереди потребуется выкрутить две гайки. Преодолеть сопротивление фиксаторов и сдвинуть вперед фару. После этого нужно разобрать её. Такими же способами снимается вторая фара.
  5. С двух сторон на подкрылках переднего бампера располагается несколько гаек, их потребуется открутить. По центру внизу потребуется отыскать гайки и снять их. Нужно преодолеть сопротивление крепежей в проемах фар, облицовочной зоне радиатора и в области передних крыльев автомобиля. Аккуратными движениями необходимо отвести бампер от кузова. Бампер следует убирать.

  6. Необходимо разобрать воздухозаборник.
  7. Следует выключить колодку жгута электрического вентилятора. Отжать крепление и снять вентилятор с кожухом.
  8. Выполнить демонтаж шланга, отвечающего за подогревание и вентиляцию картера двигателя.
  9. Ослабить хомут, который отводит и подводит шланги охладительной системы и выключить трубки.
  10. Остается выкрутить четыре винта крепящихся к радиатору и кузову.
  11. Радиатор находится на подушках, которые следует хорошо проверить нет ли каких повреждений. Если присутствуют сколы или деформация, то его необходимо поменять.
  12. Все детали собираются также только в обратном порядке.
  13. В систему заливается антифриз, а воздушные пробки убираются.

По завершению работ рекомендуем проверить состояние радиатора и других узлов.

Видео по снятию радиатора (пошаговое)

Произвести снятие и установку радиатора на Поло совсем несложно, поэтому с этим может справиться любой автовладелец. Рекомендуется самостоятельно проверять работу системы охлаждения или посещать специалистов, чтобы они смогли сделать диагностику. Если своевременно производить обслуживание автомобиля, то никаких проблем при езде не возникнет.

Демонтаж и монтаж радиатора Volkswagen Polo

На рис.

Рис. 100. Крепление радиатора: 1 — радиатор; 2 — вентилятор; 3 — держатель замка капота; 4 — болты, 10 Н·м; 5 — крепление кабеля; 6 — шланг; 7 — держатель вентилятора; 8 — контактный разъем; 9 — верхний шланг охлаждающей жидкости, на корпусе термостата (поз. 16 на рис. 101); 10 — расширительный бачок; 11 — крышка; 12 — верхняя крышка; 13 — к корпусу термостата (поз. 5 на рис. 101); 14 — к корпусу термостата (поз. 6 на рис. 101); 15 — термовыключатель вентилятора; 16 — шланг радиатора

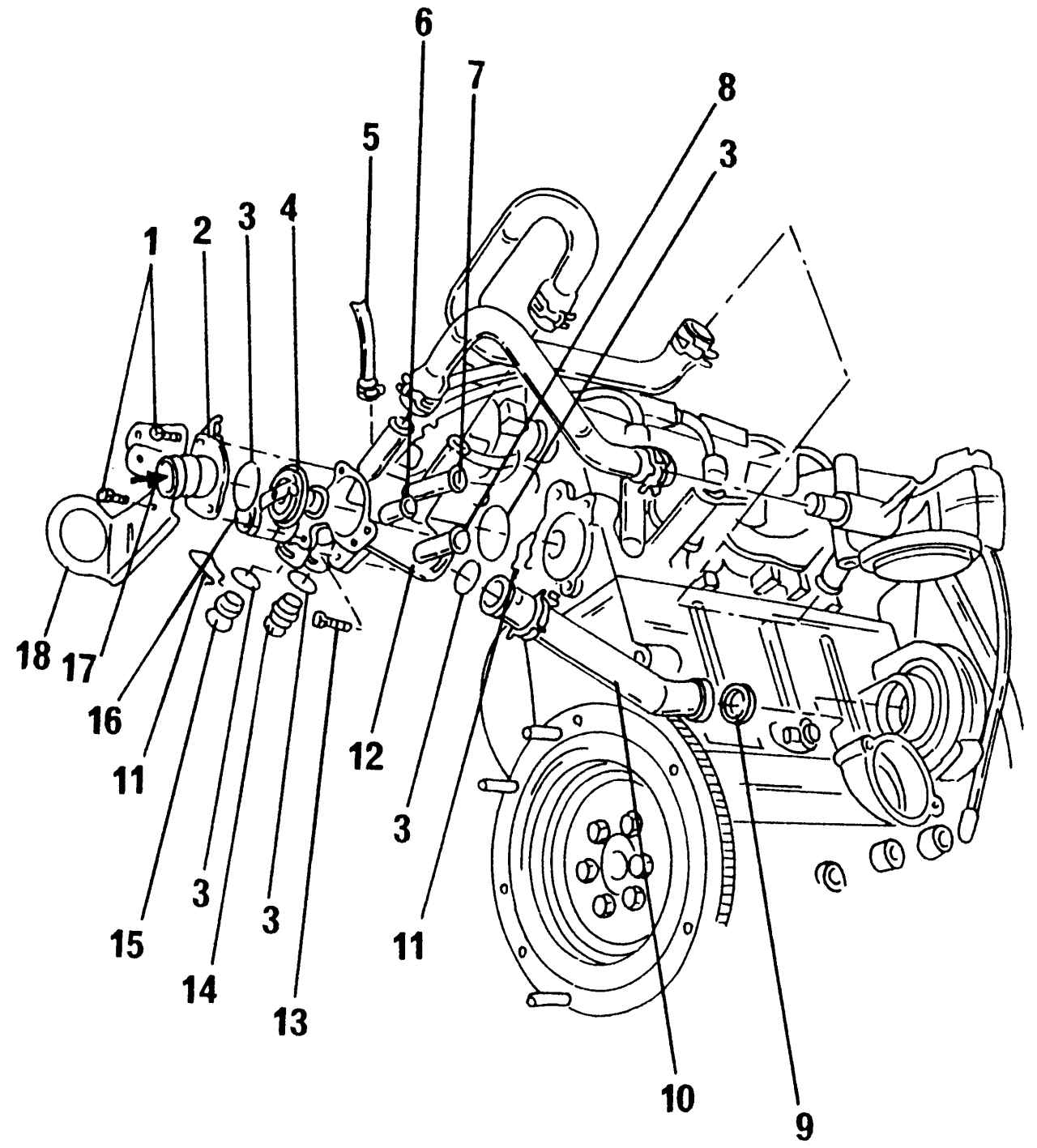

Рис. 101. Детали системы охлаждения: 1 — болты; 2 — соединительный штуцер; 3 — уплотнительное кольцо круглого сечения; 4 — термостат; 5, 6 — к расширительному бачку; 7 — к теплообменнику; 8 — от теплообменника; 9 — уплотнительное кольцо (всегда заменять); 10 — труба циркуляции охлаждающей жидкости; 11 — предохранительный зажим; 12 — корпус термостата; 13 — болт, 10 Н·м; 14 — датчик перегрева с термодатчиком указателя температуры; 15 — пробка; 16 — к верхней стороне радиатора; 17 — к нижней стороне радиатора; 18 — хомут

Термовыключатель, управляющий работой вентилятора, ввинчен в боковую стенку радиатора. При демонтаже радиатора действовать описываемым способом. Если автомобиль оснащен кондиционером, то дополнительно выполняются работы, указанные в конце этого подраздела. Для снятия радиатора необходимо выполнить следующее:

— отсоединить аккумуляторную батарею, так как при включенном зажигании провода вентилятора находятся под напряжением;

— опорожнить систему охлаждения, как описано в подразд. 4.1.1. Отвернуть крышку расширительного бачка для улучшения стока;

— демонтировать левую фару (см. разд. «Электрооборудование»);

— демонтировать решетку радиатора, как описано при демонтаже двигателя;

— отсоединить провода от штырьковых выводов термовыключателя и двигателя вентилятора;

— ослабить хомуты верхнего и нижнего водяных шлангов, отсоединить шланги от радиатора и отвести их в сторону, не допуская изгиба. Хомуты могут быть либо червячными, либо с пружинами. Хомуты с пружинным креплением разрезать кусачками-бокорезами и заменить хомутами червячного типа;

— демонтировать переднюю часть держателя замка капота двигателя;

— отвернуть слева и справа гайки крепления радиатора. На рис. 100 показана схема крепления радиатора;

— вынуть радиатор вверх и вперед. Постараться не повредить сотовые ячейки радиатора.

В случае необходимости отсоединить двигатель вентилятора от передка. На рис. 100 показано, как к нему крепятся вентилятор и кожух.

Если на автомобиле установлен кондиционер, то необходимо провести следующие дополнительные работы:

Предупреждение

Никогда не нарушать герметичность контура циркуляции хладагента в системе кондиционирования.

— демонтировать облицовку переднего бампера;

— отвернуть крепежные хомуты магистралей циркуляции хладагента в системе кондиционирования. Обязательно следить за тем, чтобы не происходило растягивания, изгиба или деформации трубопроводов и шлангов;

— отсоединить от радиатора конденсационный бак и переместить его, насколько это возможно, вперед;

— отсоединить радиатор и вынуть его вперед;

— закрепить подходящим образом конденсационный бак, не допуская натяжения трубопроводов и шлангов.

При монтаже радиатора необходимо поднять его внутрь автомобиля, установить в правильном положении и закрепить болтами.

Снова установить шланги системы циркуляции охлаждающей жидкости и закрепить их хомутами. Вставить в соответствующий разъем соединительный штырек термовыключателя и двигателя вентилятора. Присоединить к зажимам провод аккумуляторной батареи.

Залить охлаждающую жидкость в соответствии с указаниями в подразд. 4.1.1. Совершить пробную поездку автомобиля и проверить выключения и включения вентилятора, а также убедиться, что в местах шланговых соединений нет протечек.

Видео про «Демонтаж и монтаж радиатора» для Volkswagen Polo

Volkswagen polo 2016 снятие решётки радиатора

снятие решётки бампера + сетка в бампер, VW polo sedan

Как снять бампер фольксваген поло за 5 минут (видео)

Радиатор охлаждения на Volkswagen Polo: заводской сток и детали для тюнинга

Штатный радиатор охлаждения имеет два круга с охлаждающими патрубками, к которому монтируются пластинчатые металлические элементы и ветровой щиток. Архитектура комплектующих предусматривает возможность тюнинга деталей для увеличения качества охлаждения.

Производитель Артикул Совместимость по объему двигателя Совместимость по типу коробки передач Совместимость по году выпуска авто Примерная стоимость, руб.
NISSENS FD-30851 1.4, 1.6, 1.8 МТ, АТ 1999-2017 2400
AKS FD-30850 1.4, 1.6 МТ 2007-2018 1900
AKS FD-30848 1.4, 1.6, 1.8 МТ, АТ 2007-2018 2600
SIGNEDA 6Q0121253R 1.8, 2.0 МТ, АТ 2012-2018 2100
SIGNEDA 6U0121251 1.4, 1.6, 1.8 МТ 2012-2018 2200
SIGNEDA 6Q0121253R 1.4, 1.6 МТ, АТ 2012-2018 1800

Подбирать решетку радиатора необходимо строго по VIN-коду транспортного средства или путем сверки на совместимость артикулов комплектующих на официальном сайте производителя. На каждую генерацию Фольксваген Поло выпускаются уникальные решетки, различаемые диаметром сетки и габаритами изделия – установка несовместимых запчастей ухудшит качество охлаждения подкапотного пространства, что уменьшит эксплуатационный ресурс комплектующих.

Функции решётки радиатора Фольксваген Поло

  1. Стоит отметить, что сам радиатор создан из легкоплавких, мягких металлов. Это необходимо для того, чтобы обмен тепла был лучше. Из-за его структуры, он может повредится очень легко. Любой камень с дороги нарушит целостность батареи. Чтобы этого избежать была придумана решётка радиатора.
  2. Решётка устроена таким образом, чтобы осуществлять перенаправление воздуха, для создания условий наилучшего охлаждения батареи.
  3. Косметическая функция. Точнее говоря декор. Она украшает передний вид транспортного средства. Большинство владельцев любых транспортных средств любят улучшать их внешний вид. Существуют такие радиаторные рамки, в которых устроены дополнительные фонари. Они подсоединяются к проводке, направляющейся к главным фарам. А также сам рисунок решётки может быть различным, что придаст автомобилю новый облик.

VW Polo: замена радиатора решетки и почему необходимо её проводить

Поскольку данная деталь служит защитой для радиатора, то причин повреждений не так много, однако они есть. Рассмотрим их:

  1. Повреждения в следствие дорожно-транспортного происшествия. Услышав данную фразу, сразу возникают мысли о страшных авариях. Конечно, в этих ситуациях рамка повреждается. Однако, столкновение может быть несильным, и она просто треснет или сломается одно из креплений.
  2. При монтаже деталь была плохо установлена. А зная современное состояние наших дорог, можно сделать вывод о том, что в ближайшее время из-за создающихся вибраций, рамка открутится и подвергнет опасности как радиатор, так и водителя.

Классификация радиаторов для Поло: выбираем деталь правильно!

Независимо от модельного ряда и бюджета комплектующих, радиаторы охлаждения подразделяются по конструкционным различиям. Кузовная архитектура Volkswagen Polo предусматривает установку следующих вариаций охлаждающих радиаторов:

  • Трубчато-ленточного щитка из алюминия – характеризуется простой и незатратностью производства, что обеспечивает низкую стоимость и широкий ассортимент. Конструкция представляет собой систему трубок, проводящих охлаждающую жидкость, которая передает тепло на алюминиевые ленты. Архитектура детали позволяет качественно охлаждать радиатор как в жаркую погоду, так и при эксплуатации на высоких оборотах;
  • Трубчато-пластинчатого щитка из алюминия – представляет собой конструкцию из патрубков, проводящих антифриз, и металлических пластин, усиливающих теплоотдачу и повышающих силу встречных потоков ветра. Трубчато-пластинчатый радиатор является бюджетным решением, объединяющим качественное и не дорогое охлаждение;
  • Трубчато-ленточного щитка из меди – является устаревшим вариантом, который можно встретить на ранних партиях первой генерации Поло. Характеризуется дорогостоящим обслуживанием и быстрым износом, в связи с чем часто менялся на вариант из алюминия.

Volkswagen Polo Hatchback Красный половик › Logbook › Снятие/установка, промывка, радиатора отопителя (печки) VW Polo 9n mk4f

Вся суть из-за чего я сюда полез в посте «промывка системы охлаждения»: www.drive2.ru/l/560450489687212248/

Значит промыл я систему от всего, печка чуть лучше греет, но все равно не так, как должна. Решено снимать радик отопителя и как всегда подручными средствами.

Время работы пара часов, если в первый раз, то может уйти вдвое больше. Прелесть конструкции в том, что не требуется никаких прокладок менять и что-то докупать.

Первое, что делается это слив жидкости, разумеется. Потом отсоединяем патрубки от радиатора в подкапотном пространстве. Для удобства и экономии времени снимаем воздушный фильтр и дроссельную, предварительно сняв клемму с акб.Если воздушный фильтр не так давно менялся, то вместе с корпусом он тут легко снимается. Стягиваем патрубок картерных газов сверху мотора и открепляем шланг идущий позади корпуса.

В печку идут два шланга крепящиеся на хомутах. Если заводских, то снимаем пассатижами, если нет, то отверткой, а лучше головкой на 7мм.

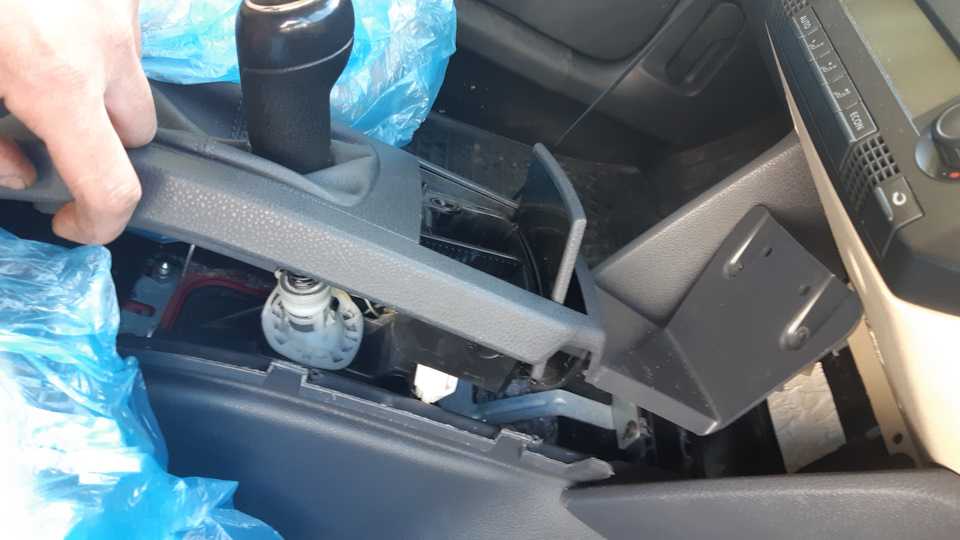

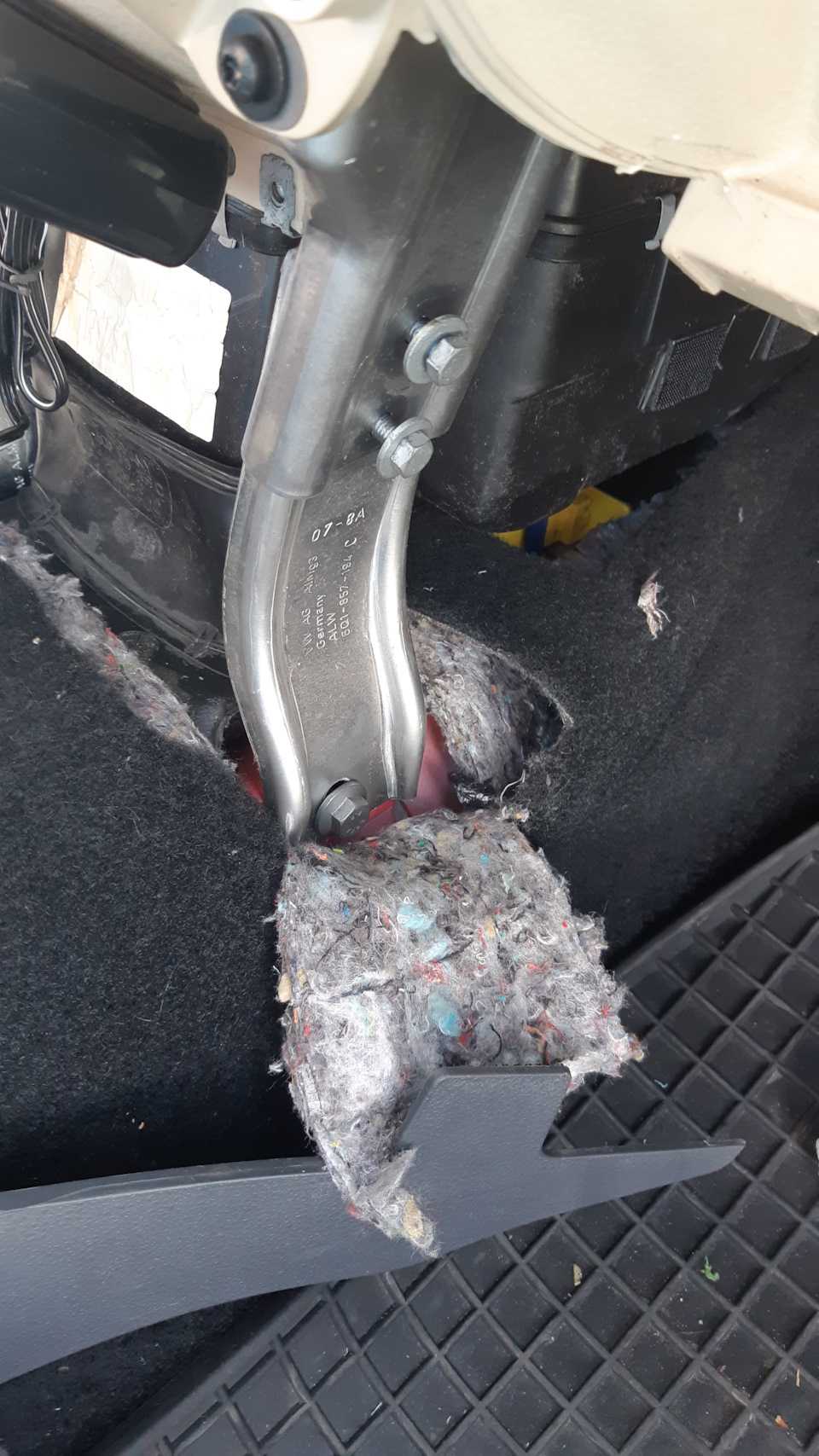

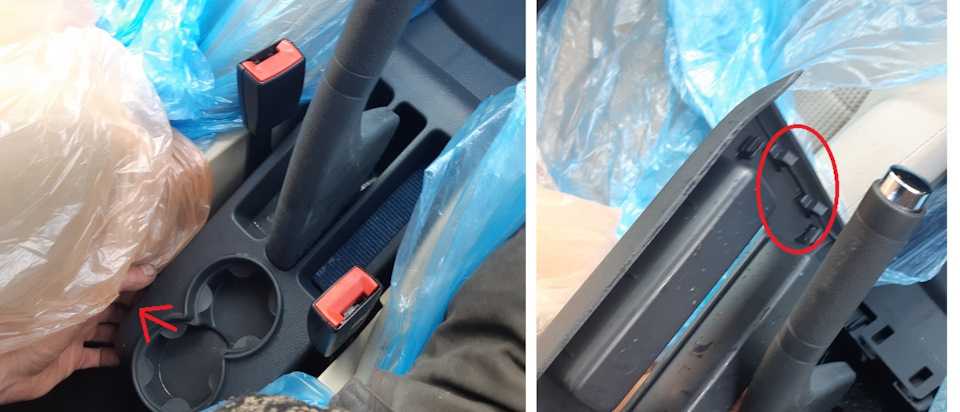

Лезем в салон. Передние сиденья отодвигаем назад, достаем все из полок под центральной панелью и из центральной консоли.

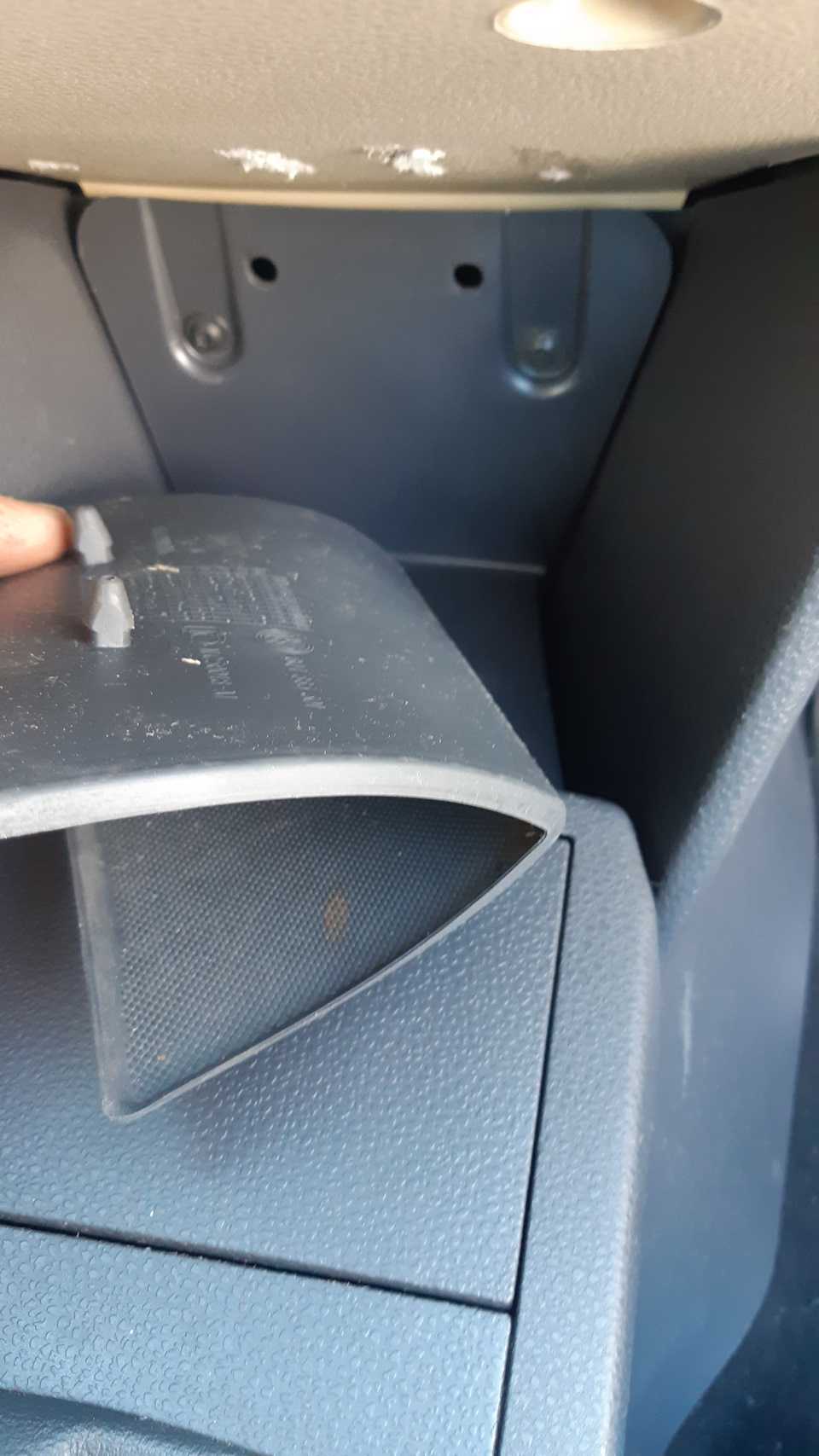

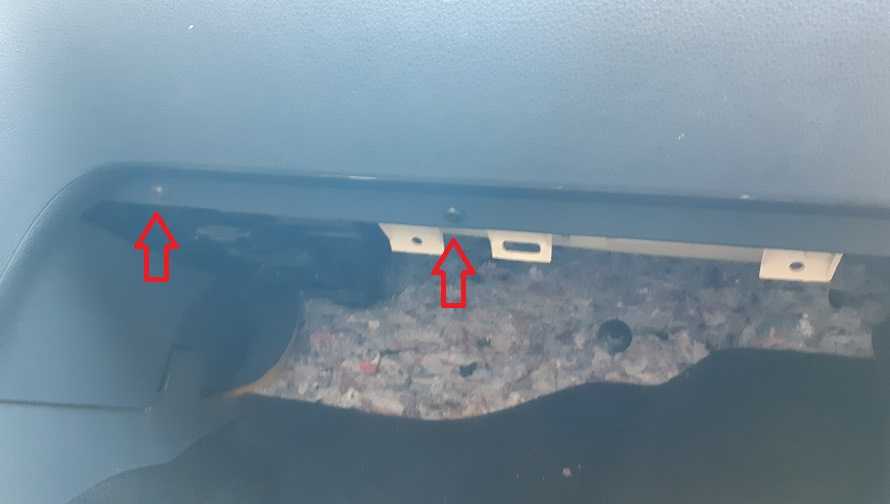

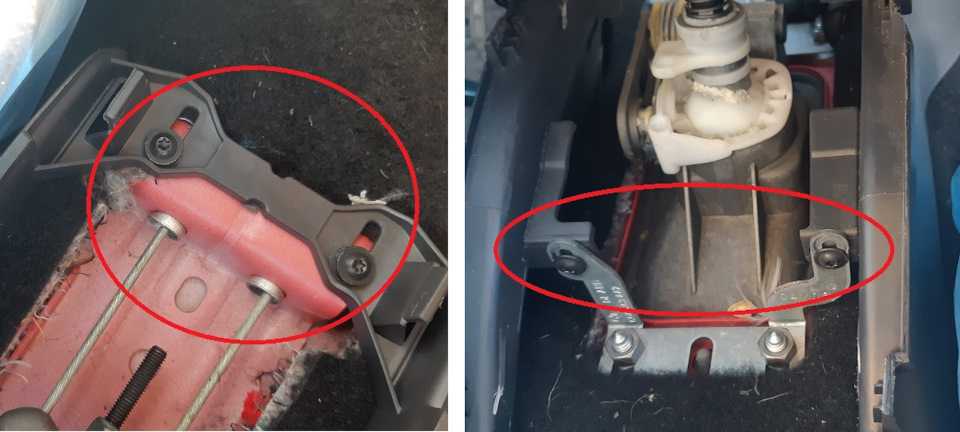

Пластик образующий полки под бардачком и с водительской стороны аналогичный стягиваем вверх и на себя.

Сам пластик убираем как можно дальше назад, для удобства.

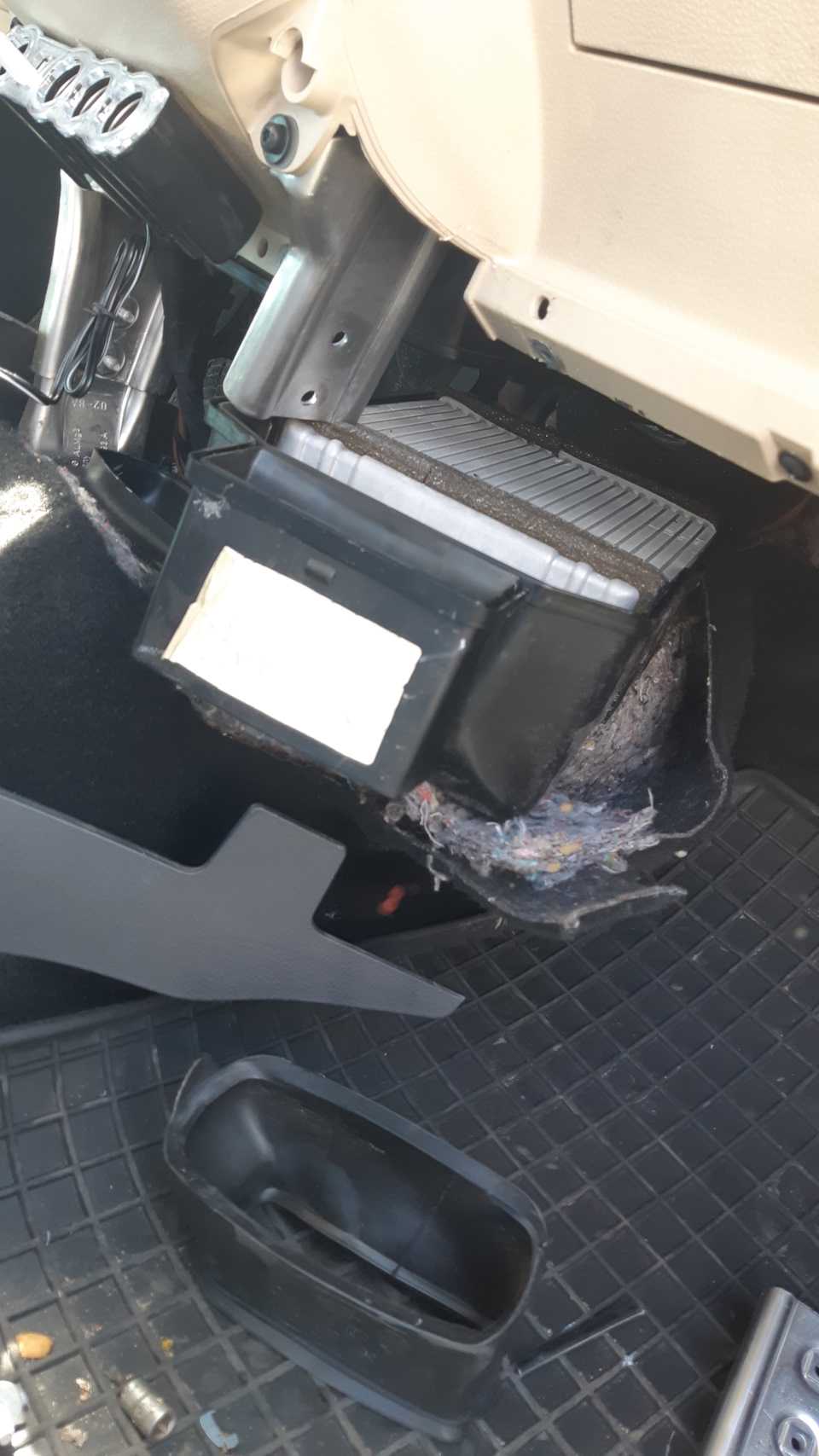

Осматриваем радик, если нет подтеков идем мыть.

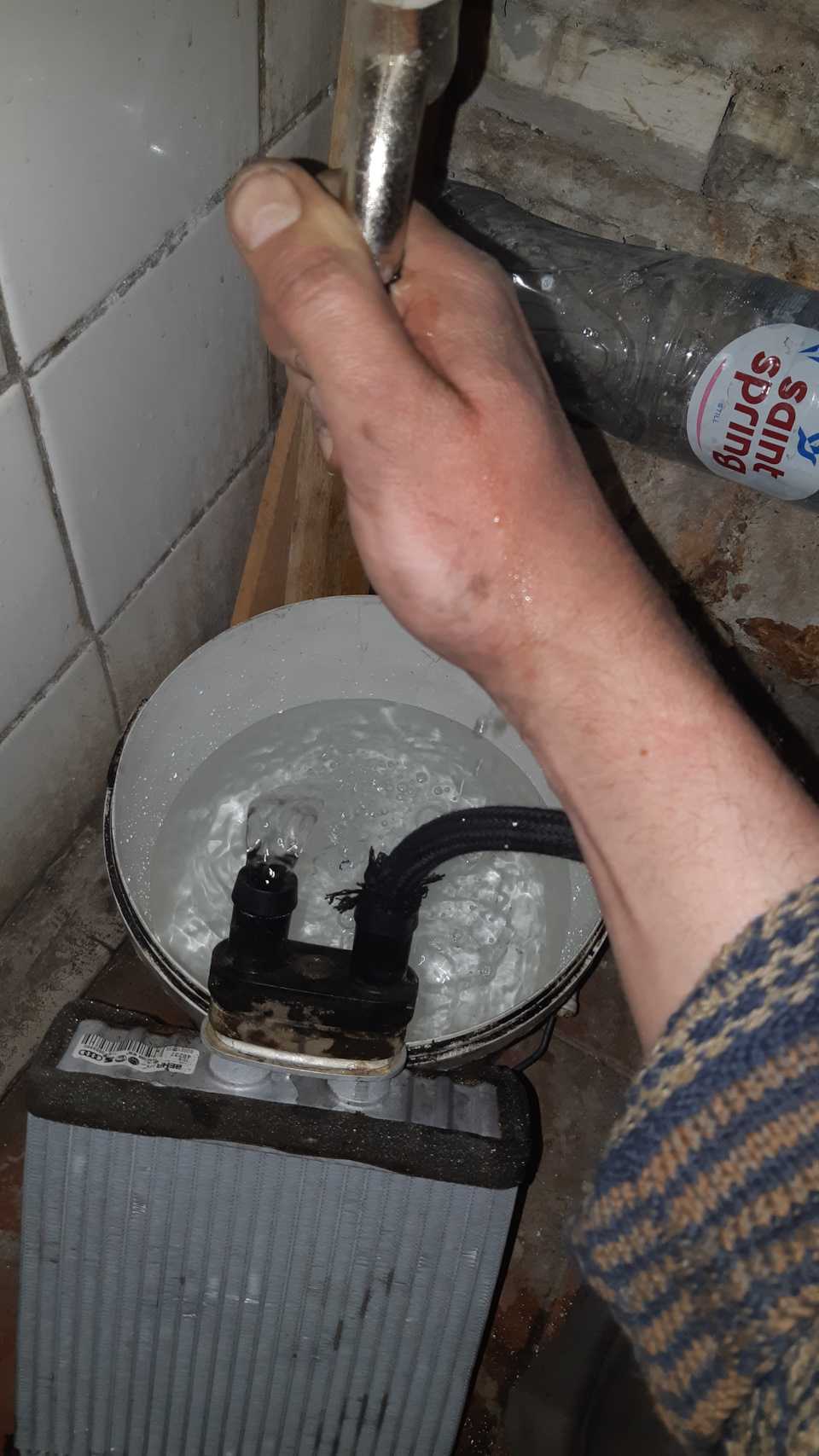

Мытье было полной импровизацией.

Первое 10-литровое ведро наполнилось этим:

Чтобы больше вымывалось, в шланг после воды дул воздухом, так больше гадости вымывалось.

И так ведер 15 где-то, пока не вымыл. Поле этого печка начала нормально работать. Мое мнение, по-другому никак ее от гермета не вымыть, кроме как поток воды+множество повторений. Лимонка накипь и грязь смоет, но эта валасня из современных герметиков только так и вымоется, только вручную.

Снятие, замена, установка радиатора системы охлаждения двигателя

Снятие, замена, установка коленвала и его вкладышей

Симптомы: обнаружена течь рабочей жидкости из радиатора системы охлаждения двигателя.

Возможная причина: поврежден радиатор.

Инструменты: набор гаечных ключей, набор головок, отвертка с плоским лезвием, отвертка с крестообразным лезвием.

Примечание. Выполнение работ, связанных с демонтажем и заменой радиатора системы охлаждения двигателя, допускается исключительно на холодном двигателе.

1. Отсоедините наконечник отрицательного провода от соответствующего вывода аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя.

3. Подденьте колодку проводного жгута ламп ближнего и дальнего света фары, а затем отсоедините колодку от лампы.

4. Надавите на фиксирующий элемент, а затем отсоедините колодку проводного жгута от лампы указателя направления поворота.

5. Выньте патрон лампы переднего габаритного огня из отверстия, расположенного в блок-фаре.

6. Отожмите с помощью отвертки фиксирующий элемент колодки проводного жгута электрокорректора света фар, а затем отключите колодку от разъема электрокорректора.

7. Открутите и извлеките два крепежных винта блок-фары.

8. Преодолевая упругое сопротивление фиксирующих элементов, выдвиньте блок-фару вперед, а затем снимите ее с автомобиля.

9. Аналогичным образом демонтируйте вторую блок-фару.

10. Открутите и извлеките два крепежных винта облицовочной части радиатора системы охлаждения к кузову автомобиля.

11. Открутите и извлеките по два крепежных винта переднего бампера к подкрылкам передних колес и по одному крепежному винту переднего бампера к передним крыльям с каждой стороны автомобиля.

12. Открутите и извлеките по два нижних боковых крепежных винта переднего бампера с обеих сторон автомобиля.

13. Открутите и извлеките три нижних передних крепежных винта переднего бампера автомобиля.

14. Сдавите по два фиксирующих элемента, крепящие передний бампер в нишах блок-фар. После этого сожмите четыре фиксирующих элемента, крепящие облицовочную часть радиатора системы охлаждения двигателя.

15. Отжав две боковые части переднего бампера, отсоедините его концы от держателей, расположенных на передних крыльях автомобиля, а затем отведите бампер от кузова.

16. Сдавите фиксирующие элементы колодок проводных жгутов противотуманных фар.

17. Отсоедините колодки проводных жгутов от противотуманных фар.

18. Демонтируйте передний бампер с автомобиля.

20. Сожмите элемент фиксации колодки жгута проводов электродвигателя электровентилятора системы охлаждения двигателя, после чего отключите колодку.

21. Отожмите элементы фиксации кожуха электровентилятора, которые расположены на радиаторе системы охлаждения двигателя.

22. Снимите вентилятор системы охлаждения двигателя в сборе с кожухом с автомобиля.

23. Сдавите свободные концы крепежного хомута, а затем переместите хомут вниз по шлангу.

24. Снимите шланг системы подогрева вентиляции картера двигателя с патрубка, расположенного на радиаторе системы охлаждения.

25. Аналогичным образом снимите подводящий шланг системы охлаждения двигателя.

26. Аналогичным методом отсоедините отводящий шланг системы охлаждения двигателя.

27. Открутите и извлеките четыре крепежных винта радиатора системы охлаждения двигателя к кузову автомобиля.

28. Демонтируйте радиатор системы охлаждения двигателя с автомобиля.

29. Отделите от радиатора его опорные подушки и осмотрите их на предмет повреждений и деформаций. Дефектные подушки замените новыми.

30. Произведите промывку радиатора системы охлаждения двигателя снаружи струей воды, а затем просушите его. Осмотрите пластмассовые бачки радиатора на предмет трещин и отверстий, образовавшихся в ходе эксплуатации. Замените радиатор, если бачки повреждены.

31. Произведите проверку герметичности радиатора. Для этого, заглушив его патрубки, подведите к нему воздух под давлением 0,1 МПа, а затем опустите в емкость с водой на промежуток времени не менее 30 секунд. Если радиатор негерметичен, из него начнут выходить пузырьки воздуха. В этом случае радиатор системы охлаждения двигателя необходимо заменить новым.

Примечание. В случае, когда радиатор не помещается в емкость целиком, допускается проверка его герметичности поочередно со всех сторон.

32. Произведите монтаж радиатора и других снятых деталей в обратной последовательности.

Примечание. В целях исключения возможности подтекания охлаждающей жидкости через соединения патрубков радиатора со шлангами перед установкой шлангов нанесите на патрубки тонкий слой силиконового герметизирующего средства.

33. Заправьте систему охлаждения жидкостью и удалите воздушные пробки.

Руководство по самостоятельной замене радиатора

Для работы потребуется набор гаечных ключей с различными головками и пара отверток: крестообразная и плоская.

Последовательность действий по замене охлаждающей системы седана Поло:

  1. Отключаем отрицательную клемму от аккумуляторной батареи.
  2. Сливаем рабочую жидкость из системы.
  3. Отсоединяем колодку с проводами, отвечающими за ближний и дальний свет фар.
  4. Сжимаем фиксатор и отключаем колодку жгута, контролирующую работу указателей поворотов.
  5. Из блок−фары достаем патрон лампы переднего «габарита».
  6. При помощи отвертки отключаем колодку электрического корректора света фар.
  7. Спереди, над фарой, откручиваем два болта.

Преодолевая сопротивление фиксаторов, сдвигаем фару вперед и демонтируем ее.

Те же манипуляции проделываем со второй фарой.
В передней части радиатора отвинчиваем два крепежных винта.
На подкрылках с обеих сторон переднего бампера находятся по одному болту − откручиваем их.
По краям в нижней части расположены еще несколько болтов − свинчиваем их.
В центральной части внизу переднего бампера также находятся болты, которые необходимо снять.
Преодолевая сопротивление фиксаторов в проемах фар, облицовочной части радиатора и в районе передних крыльев автомобиля, осторожно отводим бампер от кузова. Нажимаем на фиксаторы колодок «противотуманок» и отсоединяем элементы.
Наконец, снимаем передний бампер

Нажимаем на фиксаторы колодок «противотуманок» и отсоединяем элементы.
Наконец, снимаем передний бампер.

Отключаем колодку жгута электровентилятора.
Отжимаем фиксаторы и снимаем вентилятор вместе с кожухом.
Ослабляем хомут на шланге радиатора и сдвигаем его вниз.
Демонтируем шланг, отвечающий за подогрев и вентиляцию картера мотора.
Ослабляем хомута на подводящем и отводящем шлангах системы охлаждения и отключаем трубки.
Осталось открутить четыре болта, крепящих радиатор к кузову, и снять охлаждающий элемент.
Радиатор сидит на специальных подушках, которые необходимо тщательно проверить на предмет повреждений. Если на корпусах имеются трещины или сколы, опоры следует заменить.

Промываем радиатор снаружи, сушим его и осматриваем. Если в бачках обнаружены трещины или различные деформации, то следует произвести замену агрегата.

Собираем все элементы в обратном порядке.
Заливаем в радиатор рабочую жидкость и убираем воздушные пробки.

Герметичность системы можно также проверять по очереди с каждой стороны, если емкость не вмещает весь агрегат. Чтобы не происходило подтекания жидкости через патрубки системы, перед тем, как подключить шланги на поверхность трубок рекомендуется наносить небольшой слой «герметика».

Виды радиаторов

Какой агрегат выбрать? На рынке полным−полно устройств для охлаждения двигателя. При поиске нужного варианта для Поло седан следует руководствоваться следующими критериями.

Во−первых, на уровень теплоотдачи влияет объем радиатора. Поэтому выбирать нужно агрегат с большим количеством трубок. Качество передачи тепла зависит от толщины трубок и их шага. Чем меньше расстояние между ними и чем толще поверхность трубок, тем лучше радиатор будет отдавать тепло.

Во−вторых, нужно учитывать материал, из которого изготовлен прибор. Большая часть представленных на рынке образцов имеют алюминиевый корпус, обладающий большей жесткостью по сравнению с медным композитом. Медные радиаторы более прочные и надежные, чем алюминиевые. Но стоят значительно дороже образцов из алюминия. К тому же толщина их трубок меньше, что снижает коэффициент теплоотдачи.

В−третьих, на теплоотдачу влияет металлоемкость. На некоторых моделях ее увеличивают искусственно, «наращивая» на материал дополнительные охлаждающие пластины в виде ребер.

Наконец, на эффективность работы радиатора оказывает воздействие форма охлаждающих трубок. Плоская овальная форма гарантирует правильное распределение воздуха по всей полости. В круглых трубках имеются «мертвые зоны», куда воздух не проникает.

В соответствии с критериями можно выделить несколько групп охлаждающих элементов:

  • Алюминиевые трубчато−ленточные радиаторы − самые простые и дешевые. Кроме того они чаще всего используются в автомобилях. Трубки имеют овальное сечение. Корпус оснащен современными лентами, увеличивающими теплоотдачу.
  • Трубчато−пластинчатые агрегаты из алюминия применяются реже. Трубки имеют круглую форму. В конструкции также предусмотрены охлаждающие пластины.
  • Трубчато−ленточные и трубчато−пластинчатые установки из меди, стали и латуни почти нигде не применяются. Такие старинные устройства можно обнаружить лишь на грузовых автомобилях.

Таким образом, при выборе радиатора для седана Поло решающими моментами являются толщина сердцевины, которая должна соответствовать размерам заводского агрегата, количество трубок, расстояние между ними, их форма, наличие дополнительных охлаждающих элементов, а также привлекательный внешний облик, гарантирующий хорошее качество сборки.

Если нет желания заниматься поиском подходящего радиатора для седана Поло, можно приобрести оригинал от VAG с артикулом 6R0121253. Его размеры: длина − 649 мм, ширина − 340 мм, высота − 26 мм. Однако, стоит такая вещь не дешево: в интернет−магазинах стоимость начинается с отметки в 7700 руб. Аналоги можно подобрать за куда меньшую сумму.

Течь рабочей жидкости на панели радиатора седана Поло − это верный признак неисправности охлаждающей системы, требующий замены поврежденного элемента.

Замена устройства − комплексный процесс. Его основная сложность заключается в снятии панели, которое возможно только при демонтированном переднем бампере.

Важное условие, которое необходимо соблюдать при начале процедуры: все работы должны проводиться при холодном двигателе

4.5.4. Volkswagen Polo. Система охлаждения. Снятие радиатора.

СНЯТИЕ РАДИАТОРА

Снимаем радиатор для его проверки на герметичность (при подозрении на течь), промывки или замены, а также при демонтаже силового агрегата. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на автомобиле с кондиционером. Демонтируем вентилятор радиатора в сборе с кожухом (см. «Снятие вентилятора радиатора»). Сливаем из системы охлаждающую жидкость (см. «Слив и заправка охлаждающей жидкости»).

Снимаем передний бампер (см. «Снятие переднего бампера»).

Сжав пассатижами концы хомута крепления шланга подвода жидкости к подогревателю системы вентиляции картера, сдвигаем хомут по шлангу…

…и снимаем шланг со штуцера радиатора.

Сжав раздвижными пассатижами концы хомута крепления подводящего шланга радиатора, сдвигаем хомут по шлангу…

…и снимаем шланг с верхнего патрубка радиатора.

Ключом Torx T-30 отворачиваем саморезы крепления к бачкам радиатора конденсатора системы кондиционирования воздуха…

…два самореза с правой стороны…

…и два самореза с левой стороны.

Ключом Torx T-30 отворачиваем саморез крепления правой верхней опоры радиатора к рамке радиатора.

Тем же инструментом отворачиваем саморез крепления левой верхней опоры радиатора.

Наклоняем радиатор, выводя его верхние опоры из пазов в рамке радиатора…

…и вынимаем радиатор вверх из моторного отсека.

Элементы крепления радиатора: 1 – боковой кронштейн верхней опоры; 2 – точки крепления конденсатора системы кондиционирования воздуха; 3 – штырь нижней опоры.

Расположение верхней опоры на боковом кронштейне радиатора…

…и в пазе рамки радиатора (для наглядности показано при снятом радиаторе). Перед установкой радиатора проверяем состояние его…

…верхних пластмассоворезиновых опор…

…и нижних резиновых опор…

…расположенных в отверстиях нижней поперечины рамки радиатора (для наглядности показано на демонтированной рамке радиатора). При разрушении опоры, разрыве резины – заменяем опору. Надеваем верхние опоры на боковые кронштейны радиатора, а нижние опоры вставляем в отверстия нижней поперечины рамки радиатора. При установке радиатора вводим его штыри в отверстия нижних опор, а верхние опоры вставляем в пазы рамки радиатора. Дальнейшую сборку выполняем в обратной последовательности. Заливаем в систему охлаждения жидкость (см. «Слив и заправка охлаждающей жидкости»).

Замена рамки радиатора Фольксваген Поло Седан

Как и любой вид работ по восстановлению повреждённых деталей транспортных средств, начинается всё с диагностики.

Первый этап – это оценка целостности решётки. На сервисе выявляются различные сколы, трещины и прочие дефекты геометрии рамки. Но помимо обращения на выше указанные детали, мастера также оценивают состояние крепежей. Возможно какие-то разболтались, а возможно вовсе треснули или откололись.

Второй этап – проведение работ по замене данной детали, или как ещё называют данную процедуру на СТО – замена телевизора Поло Седан.

Когда приходит в негодность рамка радиатора Поло Седан, замена – единственный выход. Сама замена рамки радиатора Фольксваген Поло Седан не вызовет особых трудностей. Сложность в этом создаёт только грамотный выбор радиаторной решётки. Необходимо, чтобы она была создана из качественных материалов, а также грамотно покрыта краской. Приобретать данную решётку необходимо исключительно по марке и модели своего транспортного средства. В нашем случае это Фольксваген Поло в кузове – Седан.

  • Отсоединяются кабели, идущие к фарам;
  • Снимаются держатели фар;
  • Отсоединяются сами фары;
  • Откручиваются болты, которые фиксируют бампер;
  • Бампер снимается с фиксаторов;
  • Отсоединяются воздушные перегородки с обеих сторон относительно радиатора;
  • Траверс отсоединяется и убирается в сторону;
  • Отсоединяется тросик;
  • Аккуратно радиатор отделяется от решётки;
  • Совершается перестановка старых деталей на новую рамку;
  • После этого осуществляется сборка всего устройства.

На первый взгляд, данная процедура кажется простой и не составляет особого труда, однако это заблуждение. Чтобы осуществить качественную замену, понадобятся некоторые навыки.

Самостоятельно меняем радиатор автомобиля Фольксваген Поло седан

По жаркой пустыне медленно ползет покрытый клубами черного дыма автомобиль. Он преодолевает пару десятков метров и останавливается. Повсюду летает пыль, и едкий пар валит из под решетки радиатора. Знакомая картина? Наверное, в каждом втором американском фильме встречается подобный «персонаж».

Проблема выхода из строя системы охлаждения на седане Фольксваген Поло − это общая головная боль для многих автовладельцев. Однако, если наш «герой» не выдержал погони из−за стрельбы, в результате которой был пробит радиатор, то в реальности поломка, как правило, связывается с износом отдельных элементов системы.

Основная функция радиатора заключается в охлаждении двигателя. К дополнительным задачам устройства относится взаимодействие с системой отопления и вентиляции, а также правильная работа кондиционера (если таковой имеется в авто).

Без радиатора дальнейшая жизнь автомобиля невозможна. Система поддерживает оптимальную температуру двигателя. Если мотор перегреется, то он сломается. Поэтому при возникновении проблем с охлаждением силовой установки следует серьезно задуматься о покупке и замене радиатора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Демонтаж и монтаж радиатора

Замена радиатора охлаждения на Фольксваген Поло седан

Замена радиатора на Фольксваген Поло требуется в том случае, если найдена течь в системе охлаждения. В данной ситуации в срочном порядке необходимо провести ремонт. Без радиатора автомобиль не сможет работать, так как двигатель перегреется и выйдет из строя. Процедуру можно сделать своими руками, потребуется всего лишь придерживаться определенной инструкции.

Инструменты и материалы

Для снятия и установки радиатора потребуется комплект из гаечных ключей и головок. Плоская отвертка, а также крестообразная.

Инструкция по замене радиатора охлаждения на Поло седан

Процедура является несложной, но важно придерживаться всех шагов. Все работы, связанные с радиатором, делаются, когда остынет мотор

  1. Первым делом стоит отключить наконечник клемм, он выводит к аккумулятору батареи.
  2. Сливается жидкость, которая располагается в охладительной системе.
  3. Отсоединяется колодка с проводами отвечающая за ближний и дальний свет.
  4. Сжимается фиксатор и вытаскивается фишка жгута, отвечающая за работу поворотников. Достаётся патрон лампы из фары переднего габарита. Берётся отвёртка в руки, и вынимается фишка от электрокорректора. Над фарой спереди потребуется выкрутить две гайки. Преодолеть сопротивление фиксаторов и сдвинуть вперед фару. После этого нужно разобрать её. Такими же способами снимается вторая фара.
  5. С двух сторон на подкрылках переднего бампера располагается несколько гаек, их потребуется открутить. По центру внизу потребуется отыскать гайки и снять их. Нужно преодолеть сопротивление крепежей в проемах фар, облицовочной зоне радиатора и в области передних крыльев автомобиля. Аккуратными движениями необходимо отвести бампер от кузова. Бампер следует убирать.

  6. Необходимо разобрать воздухозаборник.
  7. Следует выключить колодку жгута электрического вентилятора. Отжать крепление и снять вентилятор с кожухом.
  8. Выполнить демонтаж шланга, отвечающего за подогревание и вентиляцию картера двигателя.
  9. Ослабить хомут, который отводит и подводит шланги охладительной системы и выключить трубки.
  10. Остается выкрутить четыре винта крепящихся к радиатору и кузову.
  11. Радиатор находится на подушках, которые следует хорошо проверить нет ли каких повреждений. Если присутствуют сколы или деформация, то его необходимо поменять.
  12. Все детали собираются также только в обратном порядке.
  13. В систему заливается антифриз, а воздушные пробки убираются.

По завершению работ рекомендуем проверить состояние радиатора и других узлов.

Видео по снятию радиатора (пошаговое)

Произвести снятие и установку радиатора на Поло совсем несложно, поэтому с этим может справиться любой автовладелец. Рекомендуется самостоятельно проверять работу системы охлаждения или посещать специалистов, чтобы они смогли сделать диагностику. Если своевременно производить обслуживание автомобиля, то никаких проблем при езде не возникнет.

Демонтаж и монтаж радиатора Volkswagen Polo

На рис.

Рис. 100. Крепление радиатора: 1 — радиатор; 2 — вентилятор; 3 — держатель замка капота; 4 — болты, 10 Н·м; 5 — крепление кабеля; 6 — шланг; 7 — держатель вентилятора; 8 — контактный разъем; 9 — верхний шланг охлаждающей жидкости, на корпусе термостата (поз. 16 на рис. 101); 10 — расширительный бачок; 11 — крышка; 12 — верхняя крышка; 13 — к корпусу термостата (поз. 5 на рис. 101); 14 — к корпусу термостата (поз. 6 на рис. 101); 15 — термовыключатель вентилятора; 16 — шланг радиатора

Рис. 101. Детали системы охлаждения: 1 — болты; 2 — соединительный штуцер; 3 — уплотнительное кольцо круглого сечения; 4 — термостат; 5, 6 — к расширительному бачку; 7 — к теплообменнику; 8 — от теплообменника; 9 — уплотнительное кольцо (всегда заменять); 10 — труба циркуляции охлаждающей жидкости; 11 — предохранительный зажим; 12 — корпус термостата; 13 — болт, 10 Н·м; 14 — датчик перегрева с термодатчиком указателя температуры; 15 — пробка; 16 — к верхней стороне радиатора; 17 — к нижней стороне радиатора; 18 — хомут

Термовыключатель, управляющий работой вентилятора, ввинчен в боковую стенку радиатора. При демонтаже радиатора действовать описываемым способом. Если автомобиль оснащен кондиционером, то дополнительно выполняются работы, указанные в конце этого подраздела. Для снятия радиатора необходимо выполнить следующее:

— отсоединить аккумуляторную батарею, так как при включенном зажигании провода вентилятора находятся под напряжением;

— опорожнить систему охлаждения, как описано в подразд. 4.1.1. Отвернуть крышку расширительного бачка для улучшения стока;

— демонтировать левую фару (см. разд. «Электрооборудование»);

— демонтировать решетку радиатора, как описано при демонтаже двигателя;

— отсоединить провода от штырьковых выводов термовыключателя и двигателя вентилятора;

— ослабить хомуты верхнего и нижнего водяных шлангов, отсоединить шланги от радиатора и отвести их в сторону, не допуская изгиба. Хомуты могут быть либо червячными, либо с пружинами. Хомуты с пружинным креплением разрезать кусачками-бокорезами и заменить хомутами червячного типа;

— демонтировать переднюю часть держателя замка капота двигателя;

— отвернуть слева и справа гайки крепления радиатора. На рис. 100 показана схема крепления радиатора;

— вынуть радиатор вверх и вперед. Постараться не повредить сотовые ячейки радиатора.

В случае необходимости отсоединить двигатель вентилятора от передка. На рис. 100 показано, как к нему крепятся вентилятор и кожух.

Если на автомобиле установлен кондиционер, то необходимо провести следующие дополнительные работы:

Предупреждение

Никогда не нарушать герметичность контура циркуляции хладагента в системе кондиционирования.

— демонтировать облицовку переднего бампера;

— отвернуть крепежные хомуты магистралей циркуляции хладагента в системе кондиционирования. Обязательно следить за тем, чтобы не происходило растягивания, изгиба или деформации трубопроводов и шлангов;

— отсоединить от радиатора конденсационный бак и переместить его, насколько это возможно, вперед;

— отсоединить радиатор и вынуть его вперед;

— закрепить подходящим образом конденсационный бак, не допуская натяжения трубопроводов и шлангов.

При монтаже радиатора необходимо поднять его внутрь автомобиля, установить в правильном положении и закрепить болтами.

Снова установить шланги системы циркуляции охлаждающей жидкости и закрепить их хомутами. Вставить в соответствующий разъем соединительный штырек термовыключателя и двигателя вентилятора. Присоединить к зажимам провод аккумуляторной батареи.

Залить охлаждающую жидкость в соответствии с указаниями в подразд. 4.1.1. Совершить пробную поездку автомобиля и проверить выключения и включения вентилятора, а также убедиться, что в местах шланговых соединений нет протечек.

Видео про «Демонтаж и монтаж радиатора» для Volkswagen Polo

Volkswagen polo 2016 снятие решётки радиатора

снятие решётки бампера + сетка в бампер, VW polo sedan

Как снять бампер фольксваген поло за 5 минут (видео)

Радиатор охлаждения на Volkswagen Polo: заводской сток и детали для тюнинга

Штатный радиатор охлаждения имеет два круга с охлаждающими патрубками, к которому монтируются пластинчатые металлические элементы и ветровой щиток. Архитектура комплектующих предусматривает возможность тюнинга деталей для увеличения качества охлаждения.

Производитель Артикул Совместимость по объему двигателя Совместимость по типу коробки передач Совместимость по году выпуска авто Примерная стоимость, руб.
NISSENS FD-30851 1.4, 1.6, 1.8 МТ, АТ 1999-2017 2400
AKS FD-30850 1.4, 1.6 МТ 2007-2018 1900
AKS FD-30848 1.4, 1.6, 1.8 МТ, АТ 2007-2018 2600
SIGNEDA 6Q0121253R 1.8, 2.0 МТ, АТ 2012-2018 2100
SIGNEDA 6U0121251 1.4, 1.6, 1.8 МТ 2012-2018 2200
SIGNEDA 6Q0121253R 1.4, 1.6 МТ, АТ 2012-2018 1800

Подбирать решетку радиатора необходимо строго по VIN-коду транспортного средства или путем сверки на совместимость артикулов комплектующих на официальном сайте производителя. На каждую генерацию Фольксваген Поло выпускаются уникальные решетки, различаемые диаметром сетки и габаритами изделия – установка несовместимых запчастей ухудшит качество охлаждения подкапотного пространства, что уменьшит эксплуатационный ресурс комплектующих.

Функции решётки радиатора Фольксваген Поло

  1. Стоит отметить, что сам радиатор создан из легкоплавких, мягких металлов. Это необходимо для того, чтобы обмен тепла был лучше. Из-за его структуры, он может повредится очень легко. Любой камень с дороги нарушит целостность батареи. Чтобы этого избежать была придумана решётка радиатора.
  2. Решётка устроена таким образом, чтобы осуществлять перенаправление воздуха, для создания условий наилучшего охлаждения батареи.
  3. Косметическая функция. Точнее говоря декор. Она украшает передний вид транспортного средства. Большинство владельцев любых транспортных средств любят улучшать их внешний вид. Существуют такие радиаторные рамки, в которых устроены дополнительные фонари. Они подсоединяются к проводке, направляющейся к главным фарам. А также сам рисунок решётки может быть различным, что придаст автомобилю новый облик.

VW Polo: замена радиатора решетки и почему необходимо её проводить

Поскольку данная деталь служит защитой для радиатора, то причин повреждений не так много, однако они есть. Рассмотрим их:

  1. Повреждения в следствие дорожно-транспортного происшествия. Услышав данную фразу, сразу возникают мысли о страшных авариях. Конечно, в этих ситуациях рамка повреждается. Однако, столкновение может быть несильным, и она просто треснет или сломается одно из креплений.
  2. При монтаже деталь была плохо установлена. А зная современное состояние наших дорог, можно сделать вывод о том, что в ближайшее время из-за создающихся вибраций, рамка открутится и подвергнет опасности как радиатор, так и водителя.

Классификация радиаторов для Поло: выбираем деталь правильно!

Независимо от модельного ряда и бюджета комплектующих, радиаторы охлаждения подразделяются по конструкционным различиям. Кузовная архитектура Volkswagen Polo предусматривает установку следующих вариаций охлаждающих радиаторов:

  • Трубчато-ленточного щитка из алюминия – характеризуется простой и незатратностью производства, что обеспечивает низкую стоимость и широкий ассортимент. Конструкция представляет собой систему трубок, проводящих охлаждающую жидкость, которая передает тепло на алюминиевые ленты. Архитектура детали позволяет качественно охлаждать радиатор как в жаркую погоду, так и при эксплуатации на высоких оборотах;
  • Трубчато-пластинчатого щитка из алюминия – представляет собой конструкцию из патрубков, проводящих антифриз, и металлических пластин, усиливающих теплоотдачу и повышающих силу встречных потоков ветра. Трубчато-пластинчатый радиатор является бюджетным решением, объединяющим качественное и не дорогое охлаждение;
  • Трубчато-ленточного щитка из меди – является устаревшим вариантом, который можно встретить на ранних партиях первой генерации Поло. Характеризуется дорогостоящим обслуживанием и быстрым износом, в связи с чем часто менялся на вариант из алюминия.

Volkswagen Polo Hatchback Красный половик › Logbook › Снятие/установка, промывка, радиатора отопителя (печки) VW Polo 9n mk4f

Вся суть из-за чего я сюда полез в посте «промывка системы охлаждения»: www.drive2.ru/l/560450489687212248/

Значит промыл я систему от всего, печка чуть лучше греет, но все равно не так, как должна. Решено снимать радик отопителя и как всегда подручными средствами.

Время работы пара часов, если в первый раз, то может уйти вдвое больше. Прелесть конструкции в том, что не требуется никаких прокладок менять и что-то докупать.

Первое, что делается это слив жидкости, разумеется. Потом отсоединяем патрубки от радиатора в подкапотном пространстве. Для удобства и экономии времени снимаем воздушный фильтр и дроссельную, предварительно сняв клемму с акб.Если воздушный фильтр не так давно менялся, то вместе с корпусом он тут легко снимается. Стягиваем патрубок картерных газов сверху мотора и открепляем шланг идущий позади корпуса.

В печку идут два шланга крепящиеся на хомутах. Если заводских, то снимаем пассатижами, если нет, то отверткой, а лучше головкой на 7мм.

Лезем в салон. Передние сиденья отодвигаем назад, достаем все из полок под центральной панелью и из центральной консоли.

Пластик образующий полки под бардачком и с водительской стороны аналогичный стягиваем вверх и на себя.

Сам пластик убираем как можно дальше назад, для удобства.

Осматриваем радик, если нет подтеков идем мыть.

Мытье было полной импровизацией.

Первое 10-литровое ведро наполнилось этим:

Чтобы больше вымывалось, в шланг после воды дул воздухом, так больше гадости вымывалось.

И так ведер 15 где-то, пока не вымыл. Поле этого печка начала нормально работать. Мое мнение, по-другому никак ее от гермета не вымыть, кроме как поток воды+множество повторений. Лимонка накипь и грязь смоет, но эта валасня из современных герметиков только так и вымоется, только вручную.

Снятие, замена, установка радиатора системы охлаждения двигателя

Снятие, замена, установка коленвала и его вкладышей

Симптомы: обнаружена течь рабочей жидкости из радиатора системы охлаждения двигателя.

Возможная причина: поврежден радиатор.

Инструменты: набор гаечных ключей, набор головок, отвертка с плоским лезвием, отвертка с крестообразным лезвием.

Примечание. Выполнение работ, связанных с демонтажем и заменой радиатора системы охлаждения двигателя, допускается исключительно на холодном двигателе.

1. Отсоедините наконечник отрицательного провода от соответствующего вывода аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя.

3. Подденьте колодку проводного жгута ламп ближнего и дальнего света фары, а затем отсоедините колодку от лампы.

4. Надавите на фиксирующий элемент, а затем отсоедините колодку проводного жгута от лампы указателя направления поворота.

5. Выньте патрон лампы переднего габаритного огня из отверстия, расположенного в блок-фаре.

6. Отожмите с помощью отвертки фиксирующий элемент колодки проводного жгута электрокорректора света фар, а затем отключите колодку от разъема электрокорректора.

7. Открутите и извлеките два крепежных винта блок-фары.

8. Преодолевая упругое сопротивление фиксирующих элементов, выдвиньте блок-фару вперед, а затем снимите ее с автомобиля.

9. Аналогичным образом демонтируйте вторую блок-фару.

10. Открутите и извлеките два крепежных винта облицовочной части радиатора системы охлаждения к кузову автомобиля.

11. Открутите и извлеките по два крепежных винта переднего бампера к подкрылкам передних колес и по одному крепежному винту переднего бампера к передним крыльям с каждой стороны автомобиля.

12. Открутите и извлеките по два нижних боковых крепежных винта переднего бампера с обеих сторон автомобиля.

13. Открутите и извлеките три нижних передних крепежных винта переднего бампера автомобиля.

14. Сдавите по два фиксирующих элемента, крепящие передний бампер в нишах блок-фар. После этого сожмите четыре фиксирующих элемента, крепящие облицовочную часть радиатора системы охлаждения двигателя.

15. Отжав две боковые части переднего бампера, отсоедините его концы от держателей, расположенных на передних крыльях автомобиля, а затем отведите бампер от кузова.

16. Сдавите фиксирующие элементы колодок проводных жгутов противотуманных фар.

17. Отсоедините колодки проводных жгутов от противотуманных фар.

18. Демонтируйте передний бампер с автомобиля.

20. Сожмите элемент фиксации колодки жгута проводов электродвигателя электровентилятора системы охлаждения двигателя, после чего отключите колодку.

21. Отожмите элементы фиксации кожуха электровентилятора, которые расположены на радиаторе системы охлаждения двигателя.

22. Снимите вентилятор системы охлаждения двигателя в сборе с кожухом с автомобиля.

23. Сдавите свободные концы крепежного хомута, а затем переместите хомут вниз по шлангу.

24. Снимите шланг системы подогрева вентиляции картера двигателя с патрубка, расположенного на радиаторе системы охлаждения.

25. Аналогичным образом снимите подводящий шланг системы охлаждения двигателя.

26. Аналогичным методом отсоедините отводящий шланг системы охлаждения двигателя.

27. Открутите и извлеките четыре крепежных винта радиатора системы охлаждения двигателя к кузову автомобиля.

28. Демонтируйте радиатор системы охлаждения двигателя с автомобиля.

29. Отделите от радиатора его опорные подушки и осмотрите их на предмет повреждений и деформаций. Дефектные подушки замените новыми.

30. Произведите промывку радиатора системы охлаждения двигателя снаружи струей воды, а затем просушите его. Осмотрите пластмассовые бачки радиатора на предмет трещин и отверстий, образовавшихся в ходе эксплуатации. Замените радиатор, если бачки повреждены.

31. Произведите проверку герметичности радиатора. Для этого, заглушив его патрубки, подведите к нему воздух под давлением 0,1 МПа, а затем опустите в емкость с водой на промежуток времени не менее 30 секунд. Если радиатор негерметичен, из него начнут выходить пузырьки воздуха. В этом случае радиатор системы охлаждения двигателя необходимо заменить новым.

Примечание. В случае, когда радиатор не помещается в емкость целиком, допускается проверка его герметичности поочередно со всех сторон.

32. Произведите монтаж радиатора и других снятых деталей в обратной последовательности.

Примечание. В целях исключения возможности подтекания охлаждающей жидкости через соединения патрубков радиатора со шлангами перед установкой шлангов нанесите на патрубки тонкий слой силиконового герметизирующего средства.

33. Заправьте систему охлаждения жидкостью и удалите воздушные пробки.

Руководство по самостоятельной замене радиатора

Для работы потребуется набор гаечных ключей с различными головками и пара отверток: крестообразная и плоская.

Последовательность действий по замене охлаждающей системы седана Поло:

  1. Отключаем отрицательную клемму от аккумуляторной батареи.
  2. Сливаем рабочую жидкость из системы.
  3. Отсоединяем колодку с проводами, отвечающими за ближний и дальний свет фар.
  4. Сжимаем фиксатор и отключаем колодку жгута, контролирующую работу указателей поворотов.
  5. Из блок−фары достаем патрон лампы переднего «габарита».
  6. При помощи отвертки отключаем колодку электрического корректора света фар.
  7. Спереди, над фарой, откручиваем два болта.

Преодолевая сопротивление фиксаторов, сдвигаем фару вперед и демонтируем ее.

Те же манипуляции проделываем со второй фарой.
В передней части радиатора отвинчиваем два крепежных винта.
На подкрылках с обеих сторон переднего бампера находятся по одному болту − откручиваем их.
По краям в нижней части расположены еще несколько болтов − свинчиваем их.
В центральной части внизу переднего бампера также находятся болты, которые необходимо снять.
Преодолевая сопротивление фиксаторов в проемах фар, облицовочной части радиатора и в районе передних крыльев автомобиля, осторожно отводим бампер от кузова. Нажимаем на фиксаторы колодок «противотуманок» и отсоединяем элементы.
Наконец, снимаем передний бампер

Нажимаем на фиксаторы колодок «противотуманок» и отсоединяем элементы.
Наконец, снимаем передний бампер.

Отключаем колодку жгута электровентилятора.
Отжимаем фиксаторы и снимаем вентилятор вместе с кожухом.
Ослабляем хомут на шланге радиатора и сдвигаем его вниз.
Демонтируем шланг, отвечающий за подогрев и вентиляцию картера мотора.
Ослабляем хомута на подводящем и отводящем шлангах системы охлаждения и отключаем трубки.
Осталось открутить четыре болта, крепящих радиатор к кузову, и снять охлаждающий элемент.
Радиатор сидит на специальных подушках, которые необходимо тщательно проверить на предмет повреждений. Если на корпусах имеются трещины или сколы, опоры следует заменить.

Промываем радиатор снаружи, сушим его и осматриваем. Если в бачках обнаружены трещины или различные деформации, то следует произвести замену агрегата.

Собираем все элементы в обратном порядке.
Заливаем в радиатор рабочую жидкость и убираем воздушные пробки.

Герметичность системы можно также проверять по очереди с каждой стороны, если емкость не вмещает весь агрегат. Чтобы не происходило подтекания жидкости через патрубки системы, перед тем, как подключить шланги на поверхность трубок рекомендуется наносить небольшой слой «герметика».

Виды радиаторов

Какой агрегат выбрать? На рынке полным−полно устройств для охлаждения двигателя. При поиске нужного варианта для Поло седан следует руководствоваться следующими критериями.

Во−первых, на уровень теплоотдачи влияет объем радиатора. Поэтому выбирать нужно агрегат с большим количеством трубок. Качество передачи тепла зависит от толщины трубок и их шага. Чем меньше расстояние между ними и чем толще поверхность трубок, тем лучше радиатор будет отдавать тепло.

Во−вторых, нужно учитывать материал, из которого изготовлен прибор. Большая часть представленных на рынке образцов имеют алюминиевый корпус, обладающий большей жесткостью по сравнению с медным композитом. Медные радиаторы более прочные и надежные, чем алюминиевые. Но стоят значительно дороже образцов из алюминия. К тому же толщина их трубок меньше, что снижает коэффициент теплоотдачи.

В−третьих, на теплоотдачу влияет металлоемкость. На некоторых моделях ее увеличивают искусственно, «наращивая» на материал дополнительные охлаждающие пластины в виде ребер.

Наконец, на эффективность работы радиатора оказывает воздействие форма охлаждающих трубок. Плоская овальная форма гарантирует правильное распределение воздуха по всей полости. В круглых трубках имеются «мертвые зоны», куда воздух не проникает.

В соответствии с критериями можно выделить несколько групп охлаждающих элементов:

  • Алюминиевые трубчато−ленточные радиаторы − самые простые и дешевые. Кроме того они чаще всего используются в автомобилях. Трубки имеют овальное сечение. Корпус оснащен современными лентами, увеличивающими теплоотдачу.
  • Трубчато−пластинчатые агрегаты из алюминия применяются реже. Трубки имеют круглую форму. В конструкции также предусмотрены охлаждающие пластины.
  • Трубчато−ленточные и трубчато−пластинчатые установки из меди, стали и латуни почти нигде не применяются. Такие старинные устройства можно обнаружить лишь на грузовых автомобилях.

Таким образом, при выборе радиатора для седана Поло решающими моментами являются толщина сердцевины, которая должна соответствовать размерам заводского агрегата, количество трубок, расстояние между ними, их форма, наличие дополнительных охлаждающих элементов, а также привлекательный внешний облик, гарантирующий хорошее качество сборки.

Если нет желания заниматься поиском подходящего радиатора для седана Поло, можно приобрести оригинал от VAG с артикулом 6R0121253. Его размеры: длина − 649 мм, ширина − 340 мм, высота − 26 мм. Однако, стоит такая вещь не дешево: в интернет−магазинах стоимость начинается с отметки в 7700 руб. Аналоги можно подобрать за куда меньшую сумму.

Течь рабочей жидкости на панели радиатора седана Поло − это верный признак неисправности охлаждающей системы, требующий замены поврежденного элемента.

Замена устройства − комплексный процесс. Его основная сложность заключается в снятии панели, которое возможно только при демонтированном переднем бампере.

Важное условие, которое необходимо соблюдать при начале процедуры: все работы должны проводиться при холодном двигателе

4.5.4. Volkswagen Polo. Система охлаждения. Снятие радиатора.

СНЯТИЕ РАДИАТОРА

Снимаем радиатор для его проверки на герметичность (при подозрении на течь), промывки или замены, а также при демонтаже силового агрегата. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на автомобиле с кондиционером. Демонтируем вентилятор радиатора в сборе с кожухом (см. «Снятие вентилятора радиатора»). Сливаем из системы охлаждающую жидкость (см. «Слив и заправка охлаждающей жидкости»).

Снимаем передний бампер (см. «Снятие переднего бампера»).

Сжав пассатижами концы хомута крепления шланга подвода жидкости к подогревателю системы вентиляции картера, сдвигаем хомут по шлангу…

…и снимаем шланг со штуцера радиатора.

Сжав раздвижными пассатижами концы хомута крепления подводящего шланга радиатора, сдвигаем хомут по шлангу…

…и снимаем шланг с верхнего патрубка радиатора.

Ключом Torx T-30 отворачиваем саморезы крепления к бачкам радиатора конденсатора системы кондиционирования воздуха…

…два самореза с правой стороны…

…и два самореза с левой стороны.

Ключом Torx T-30 отворачиваем саморез крепления правой верхней опоры радиатора к рамке радиатора.

Тем же инструментом отворачиваем саморез крепления левой верхней опоры радиатора.

Наклоняем радиатор, выводя его верхние опоры из пазов в рамке радиатора…

…и вынимаем радиатор вверх из моторного отсека.

Элементы крепления радиатора: 1 – боковой кронштейн верхней опоры; 2 – точки крепления конденсатора системы кондиционирования воздуха; 3 – штырь нижней опоры.

Расположение верхней опоры на боковом кронштейне радиатора…

…и в пазе рамки радиатора (для наглядности показано при снятом радиаторе). Перед установкой радиатора проверяем состояние его…

…верхних пластмассоворезиновых опор…

…и нижних резиновых опор…

…расположенных в отверстиях нижней поперечины рамки радиатора (для наглядности показано на демонтированной рамке радиатора). При разрушении опоры, разрыве резины – заменяем опору. Надеваем верхние опоры на боковые кронштейны радиатора, а нижние опоры вставляем в отверстия нижней поперечины рамки радиатора. При установке радиатора вводим его штыри в отверстия нижних опор, а верхние опоры вставляем в пазы рамки радиатора. Дальнейшую сборку выполняем в обратной последовательности. Заливаем в систему охлаждения жидкость (см. «Слив и заправка охлаждающей жидкости»).

Замена рамки радиатора Фольксваген Поло Седан

Как и любой вид работ по восстановлению повреждённых деталей транспортных средств, начинается всё с диагностики.

Первый этап – это оценка целостности решётки. На сервисе выявляются различные сколы, трещины и прочие дефекты геометрии рамки. Но помимо обращения на выше указанные детали, мастера также оценивают состояние крепежей. Возможно какие-то разболтались, а возможно вовсе треснули или откололись.

Второй этап – проведение работ по замене данной детали, или как ещё называют данную процедуру на СТО – замена телевизора Поло Седан.

Когда приходит в негодность рамка радиатора Поло Седан, замена – единственный выход. Сама замена рамки радиатора Фольксваген Поло Седан не вызовет особых трудностей. Сложность в этом создаёт только грамотный выбор радиаторной решётки. Необходимо, чтобы она была создана из качественных материалов, а также грамотно покрыта краской. Приобретать данную решётку необходимо исключительно по марке и модели своего транспортного средства. В нашем случае это Фольксваген Поло в кузове – Седан.

  • Отсоединяются кабели, идущие к фарам;
  • Снимаются держатели фар;
  • Отсоединяются сами фары;
  • Откручиваются болты, которые фиксируют бампер;
  • Бампер снимается с фиксаторов;
  • Отсоединяются воздушные перегородки с обеих сторон относительно радиатора;
  • Траверс отсоединяется и убирается в сторону;
  • Отсоединяется тросик;
  • Аккуратно радиатор отделяется от решётки;
  • Совершается перестановка старых деталей на новую рамку;
  • После этого осуществляется сборка всего устройства.

На первый взгляд, данная процедура кажется простой и не составляет особого труда, однако это заблуждение. Чтобы осуществить качественную замену, понадобятся некоторые навыки.

Самостоятельно меняем радиатор автомобиля Фольксваген Поло седан

По жаркой пустыне медленно ползет покрытый клубами черного дыма автомобиль. Он преодолевает пару десятков метров и останавливается. Повсюду летает пыль, и едкий пар валит из под решетки радиатора. Знакомая картина? Наверное, в каждом втором американском фильме встречается подобный «персонаж».

Проблема выхода из строя системы охлаждения на седане Фольксваген Поло − это общая головная боль для многих автовладельцев. Однако, если наш «герой» не выдержал погони из−за стрельбы, в результате которой был пробит радиатор, то в реальности поломка, как правило, связывается с износом отдельных элементов системы.

Основная функция радиатора заключается в охлаждении двигателя. К дополнительным задачам устройства относится взаимодействие с системой отопления и вентиляции, а также правильная работа кондиционера (если таковой имеется в авто).

Без радиатора дальнейшая жизнь автомобиля невозможна. Система поддерживает оптимальную температуру двигателя. Если мотор перегреется, то он сломается. Поэтому при возникновении проблем с охлаждением силовой установки следует серьезно задуматься о покупке и замене радиатора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
