Замена сцепления на ваз 2114 своими руками

Правильная замена сцепления ваз 2114 пошагово с фото

Вообщем что сказать…купил сцепу. решил поменять.в книге все написано, что все просто… ну зашел на драйв, а везде у всех записи типа “ездил на сто менять сцепу”.но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…

Регулировка

Регулировка сцепления – это не такая сложная процедура, как замена, но времени на неё может уйти достаточно много. Заключается регулировка в изменении длины тросика. Процесс проходит следующим образом: относительно узла регулировки меняется длина оболочки, как результат – рабочий ход изменяется в меньшую или большую сторону. Уменьшается длина оболочки – уменьшается ход педали. Работает эта регулировка и в обратном направлении. Сцепление можно считать отрегулированным, когда педаль ходит на 12.5-13.5 сантиметров.

Первым делом нужно выкрутить крутящую гайку, чтобы появился доступ к регулировке длины и всего хода.

Меняется длина оболочки при помощи изменения натяжения гаек, которые находятся на конце регулировочного узла. Чтобы понимать работу и расположение, рекомендуется ознакомиться с инструкцией по замене, описанной выше. Первым делом следует ослабить контрящую гайку, а только потом крутить регулировочное крепление. При откручивании педаль будет перемещаться к полу ВАЗ 2114, при накручивании – педаль будет подниматься. Рекомендуется позвать товарища, так как работа будет выполнена быстрее: один человек проверяет ход, а второй подкручивает регулировочную гайку.

Важно убедиться во время настройки, что тросик ходит исправно и не зажимается. Визуально его нужно осмотреть и проверить, нет ли на нем поврежденных жил

Если дефекты есть, нужно поменять трос сцепления, так как в дальнейшем он разойдется как веревочка, а усилия будут напрасными.

Когда заданные параметры в 12.5-13.5 см достигнуты, необходимо надежно затянуть контрящую гайку крепления на конец тросика. После этого нужно ещё раз проверить ход педали сцепления: педаль выжимается до мертвой точки, а затем снова производится замер. Если показатели поменялись и вышли за допустимый диапазон, регулировка должна быть выполнена повторно. Есть более простой способ проверки, которым пользуются большинство владельцев ВАЗ 2114: если в середине хода педали обеспечивается нормально движение автомобиля, значит трос отрегулирован правильно.

При помощи плоской отвертки нужно выставить нужную длину, во время прокручивания длина оболочки тросика будет меняться.

Финальная проверка

После операций в гараже, нужно выполнить финальное испытание, которое проводится следующим образом:

  1. ВАЗ 2114 выезжает на ровные участок дорожного полотна.
  2. Затягивается стояночный тормоз.
  3. Заводится мотор и включается передача.
  4. После проводится попытка движения без нажатия на педаль сцепления.

При исправном сцеплении мотор должен заглохнуть. Если результат противоположный, значит педаль неисправна, требуется повторная регулировка или замена.

Описать тест можно так: движение автомобиля происходит из-за отсутствия прижатия диска к корзине и поверхностям маховика. Признак неисправности может заключаться в том, что при старте передаче не запускается или начинает работать натягом. Причина – сцепление «ведет», его нужно отрегулировать или поставить новое. При выборе нового механизма, автомобилисты задаются вопросом: «А какое сцепление нужно оставить?». Лучше всего ставить оригинальные механизмы, так как они лучше всего адаптированы на работу с КПП и силовой установкой ВАЗ 2114.

Как заменить сцепление на ВАЗ 2115

Порой не очень хочется платить фантастические цены за замену сцепления ВАЗ 2115 на официальной станции технического обслуживания, когда можно сделать все своими руками. В данной статье я постараюсь подробно описать весь процесс снятия и установки сцепления и его привода на автомобиль ВАЗ 2115.

Как снять сцепление ВАЗ 2115

(нажмите на картинку, чтобы увеличить изображение сцепления ВАЗ 2115)Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Для снятия вилки выключения сцепления, выньте втулку 12 из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач, затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления на ВАЗ 2115 своими руками

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:

1. Первым делом чистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

Внимание. Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к

закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска

Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Центрирование ведомого диска:

1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

2. Затем установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081, заменяющей шлицевой конец первичного вала коробки передач.

Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

3. Теперь смажьте втулки 2 (см. рисунок выше) и 12 смазкой ШРУС-4.

Привод сцепления:

1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

4. Смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 троса консистентной смазкой ЛСЦ-15 или Литол-24.

5. Элемент “А” поводка 7 располагайте в сторону двигателя, как показано на рисунку выше.

Замена сцепления на ВАЗ 2115 своими руками успешно выполнена. Напомню, что предыдущая статья была про установку переднего и заднего бампера на ВАЗ 2115.

Признаки поломки выжимного подшипника

Основным способом диагностирования поломки ВП является наблюдение за работой автомобиля:

  1. Если выжав педаль сцепления слышим посторонний шум (может быть стуком или гулом) — это означает, что произошло разрушение дорожек и тел качения выжимного подшипника, деформирован сепаратор или же муфта целиком;
  2. Педаль сцепления выжимается очень туго — признак поломки уха выжимного подшипника;
  3. Скорость вовсе не переключается — это означает полное разрушение муфты выжимного подшипника;
  4. Выжимая сцепление можно слушать свист — это признак недостаточности смазки в выжимном подшипнике или же при ее наличии — низкого ее качества.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

  • диск нажимной (корзина),
  • диск сцепления(ведомый),
  • подшипник выжимной,
  • вилка привода подшипника выжимного,
  • система привода,
  • педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

  • главный цилиндр,
  • рабочий цилиндр,
  • педаль,
  • трубка,
  • шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

  • меньшая масса деталей,
  • меньший размер деталей,
  • большая продолжительность эксплуатации деталей до очередного обслуживания,
  • улучшенная функциональность,
  • более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

  1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
  2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Основные неисправности

Сцепление является обязательной частью автомобиля, использующего механическую коробку передач

Помимо знаний о работе сцепления, важно иметь представление о неисправностях

Наиболее распространённые из них:

  • сцепление выключается не до конца. Воздух, попадая в привод выключения, создаёт ощущение проваливающейся педали, в результате чего водитель не может полностью выключить сцепление;
  • сцепление не включается. Частая причина: обрыв троса;
  • педаль сцепления отказывается возвращаться в начальное положение. Причина: возвратная пружина вышла из строя либо отсоединена;
  • сильный шум во время выключения сцепления. Шум говорит об износ выжимного подшипника;
  • сцепление включается не полностью. Причин много: износ накладок ведущего диска, неисправность пружин, малый ход педали.

Неправильная эксплуатация и несвоевременная замена

Частыми причинами возникновения вышеперечисленных неисправностей являются:

  • несвоевременная регулировка сцепления;
  • частые и резкие рывки при начале движения автомобиля;
  • большие обороты двигателя при не полностью отпущенной педали;
  • буксирование автомобиля;
  • производственный брак;
  • обычно, замена предполагает установку нового выжимного подшипника, входящего в состав механизма сцепления.

Наблюдая яркие признаки неисправности, водители часто не торопятся с заменой. Такое отношение приводит к полному разрушению элементов и непригодности автомобиля к эксплуатации.

Цена замены сцепления

Следует определиться, будете ли вы доверяться сервисам или произведёте замену самостоятельно.

Ориентировочная стоимость по замене сцепления и прилегающий к нему деталей в сервисных центрах:

Заменяемая деталь Стоимость
Сцепление 3855 р.
Выжимной подшипник 3000 р.
Диск сцепления 3000 р.
Корзина сцепления 2250 р.
Главный цилиндр сцепления 1000 р.

В указанные расценки входит стоимость работы специалиста. Самостоятельная замена позволяет сильно сэкономить: средняя цена комплекта сцепления составляет 3000 рублей.

Какой подшипник выбрать?

В настоящее время коробка автомат приобретает все большую популярность, но приверженцев механической трансмиссии остается достаточно много. Важнейший узел механической коробки передач – выжимной подшипник сцепления . Благодаря техническому прогрессу эта деталь подверглась большим имениям. Вместо механических подшипников, разводящих диски сцепления благодаря механической связи, пришли гидравлические. В этих узлах функцию троса выполняет гидравлическая магистраль, они имеют более сложную конструкцию, но при этом обладают высокой надежностью.

Таким образом, на автомобильном рынке представлены два вида выжимных подшипников:

  • роликовые, использующий жесткую связь собственных тяг;
  • гидравлические, передающий усилие благодаря гидравлике.

На фото изображены примеры.

Выжимные подшипники для Ваз 2114

Ценовая политика

Выбирая детали на замену при ремонте сцепления, в том числе и выжимного подшипника на Ваз 2114, необходимо убедиться в качестве изделия, выяснить его производителя, ознакомится с сертификатами, подтверждающими качество. Этому придается большое значение, так как недорогие детали быстрее ломаются, что потребует повторного ремонта. Опытные водители давно пришли к выводу, что недорогие аналоги не могут выдержать нагрузок, предусмотренных для автомобиля Ваз 2114.

Таким образом, экономить на комплектующих не стоит

При покупке новых изделий надо обращать внимание как на цену, так и на качество, которое должно подтверждаться сертификатами. На первом месте должно стоять качество, так как надежные комплектующие обеспечат безопасность на дороге

Разница в цене обычно не столь высока, чтобы рисковать своей жизнью. Ниже приведена таблица примерных цен на выжимной подшипник.

Производитель Цена, грн. Цена, руб.
FAG 150,00 654,00
UBP (Курск) 53,50 230,00
АвтоВаз 172,00 740,00
ДК 111,00 480,00
СБ ТЗА, (Хмельницкий) 122,00 425,00
LSA 102,00 440,00

Алгоритм замены подшипника

Для работы вам потребуется запастись подпорками и парой домкратов, комплектом накидных ключей, имеющих трещётку, штыковой отвёрткой, монтировкой и ёмкостью под отработанное масло.

Рекомендуется проводить работы на подъёмнике, эстакаде или смотровой яме. Необходимо решить вопрос с дополнительным освещением. И, весьма желательно, работать вдвоём. Особенно при демонтаже и установке КПП.

Машина фиксируется по месту, с целью исключения её несанкционированного перемещения в процессе работы. Затем снимается КПП. Как выполняются данные работы, можно прочитать в другой статье.

После этого обязательно следует оценить состояние корзины сцепления, дисков и внутренних поверхностей корпуса КПП. Удалить отработанное масло, грязь, проверить целостность уха выжимного подшипника.

Следующим шагом будет замена муфты.

  1. Для демонтажа неисправного выжимного подшипника (ВП) требуется найти край, установленной в муфте, пружины, поддеть его штыковой отвёрткой и удалить вышедший из строя ВП.
  2. На шлицы втулки наносится специальная смазка (ШРУС). Затем, она наносится на устанавливаемый ВП, смазывается поверхность посадочного отверстия.
  3. После этого новый подшипник надевается на вал, и крепится пружиной. После этого проверяется ход муфты (перемещая вилку). Разобрав элемент вручную, убедитесь, что обеспечена должная лёгкость вращения и отсутствуют перекаты.
  4. Работа по замене подшипника выполнена. Возвращаем в исходное положение коробку (в последовательности, обратной демонтажу).

9.5. Снятие и установка выжимного подшипника

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для доступа к выжимному подшипнику необходимо снять сцепление.
2. Отвинтите болт, крепящий вилку выключения сцепления к оси отжимного рычага.
3. Если еще не отсоединен трос сцепления от коробки передач, снимите пружинную скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу.

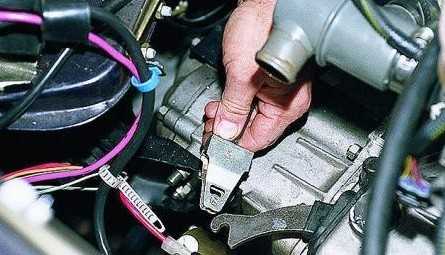

4. Снимите наконечник троса с отжимного рычага.
5. Снимите выжимной подшипник с направляющей втулки.
6. Извлеките из картера сцепления ось отжимного рычага, при этом ось также должна выйти из вилки выключения сцепления.
7. При наличии извлеките выжимной подшипник из пластикового кольца.
8. Проверьте выжимной подшипник, который должен вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
9. При наличии дефектов замените выжимной подшипник.
10. При установке нового сцепления выжимной подшипник также необходимо заменить.
11. При необходимости отвинтите три болта и снимите направляющую втулку выжимного подшипника.
12. После снятия направляющей втулки выжимного подшипника можно заменить уплотнительное кольцо входного вала коробки передач.
13. Снимите уплотнительное кольцо, установленное между направляющей втулкой и картером сцепления.
14. Используя отвертки как рычаг, извлеките уплотнительное кольцо из направляющей втулки.
15. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
16. Нанесите тонкий слой смазки на основе дисульфида молибдена на внутреннюю поверхность втулок оси отжимного рычага и внешнюю поверхность направляющей втулки выжимного подшипника.
17. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в направляющую втулку.
18. Заполните пространство между рабочими кромками уплотнительного кольца литиевой смазкой, затем установите направляющую втулку с новым уплотнительным кольцом.
19. При установке уплотнительного кольца направляющей втулки не используйте смазку.
20. При необходимости замените пластиковые втулки оси отжимного рычага, для чего выбейте их из картера сцепления, используя выколотку и молоток.
21. Установите новые втулки в картер сцепления, при этом блокирующие язычки втулок должны войти в соответствующие пазы в картере сцепления.
22. При наличии установите выжимной подшипник в пластиковое кольцо, затем установите выжимной подшипник вместе с вилкой выключения сцепления на направляющую втулку.
23. Вставьте в картер сцепления ось отжимного рычага и затяните болт крепления вилки выключения сцепления.
24. Установите сцепление.
25. Проверьте и, при необходимости отрегулируйте трос сцепления.

Сцепление ВАЗ 2115

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Замена

комплект исправных деталей сцепления ВАЗ 2114; наборы накидных и торцовых ключей; оправка; домкрат.

Переходим к замене.

Снимаем передние колеса.

Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.

Также отсоединяем привод переключения передач и опору со стороны коробки передач.

Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).

Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.

Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.

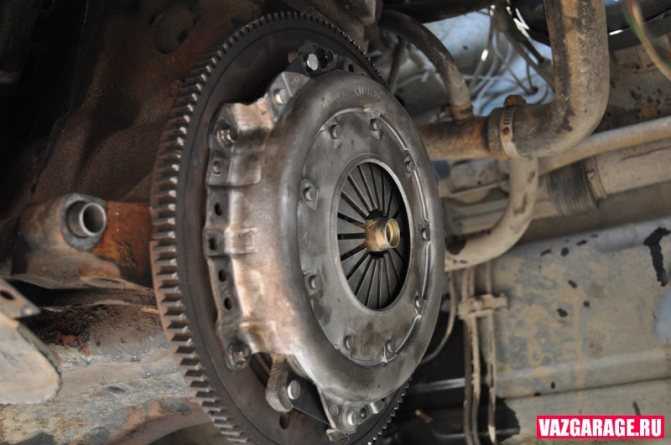

Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.

Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.

Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.

Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.

Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.

Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.

Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.

Прикручиваем болтами (накидным ключом на 8) нажимной диск (корзину) в маховик.

Регулировка

Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.

Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.

Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.

Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить.

Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.

После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена сцепления на ваз 2114 своими руками

Правильная замена сцепления ваз 2114 пошагово с фото

Вообщем что сказать…купил сцепу. решил поменять.в книге все написано, что все просто… ну зашел на драйв, а везде у всех записи типа “ездил на сто менять сцепу”.но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…

Регулировка

Регулировка сцепления – это не такая сложная процедура, как замена, но времени на неё может уйти достаточно много. Заключается регулировка в изменении длины тросика. Процесс проходит следующим образом: относительно узла регулировки меняется длина оболочки, как результат – рабочий ход изменяется в меньшую или большую сторону. Уменьшается длина оболочки – уменьшается ход педали. Работает эта регулировка и в обратном направлении. Сцепление можно считать отрегулированным, когда педаль ходит на 12.5-13.5 сантиметров.

Первым делом нужно выкрутить крутящую гайку, чтобы появился доступ к регулировке длины и всего хода.

Меняется длина оболочки при помощи изменения натяжения гаек, которые находятся на конце регулировочного узла. Чтобы понимать работу и расположение, рекомендуется ознакомиться с инструкцией по замене, описанной выше. Первым делом следует ослабить контрящую гайку, а только потом крутить регулировочное крепление. При откручивании педаль будет перемещаться к полу ВАЗ 2114, при накручивании – педаль будет подниматься. Рекомендуется позвать товарища, так как работа будет выполнена быстрее: один человек проверяет ход, а второй подкручивает регулировочную гайку.

Важно убедиться во время настройки, что тросик ходит исправно и не зажимается. Визуально его нужно осмотреть и проверить, нет ли на нем поврежденных жил

Если дефекты есть, нужно поменять трос сцепления, так как в дальнейшем он разойдется как веревочка, а усилия будут напрасными.

Когда заданные параметры в 12.5-13.5 см достигнуты, необходимо надежно затянуть контрящую гайку крепления на конец тросика. После этого нужно ещё раз проверить ход педали сцепления: педаль выжимается до мертвой точки, а затем снова производится замер. Если показатели поменялись и вышли за допустимый диапазон, регулировка должна быть выполнена повторно. Есть более простой способ проверки, которым пользуются большинство владельцев ВАЗ 2114: если в середине хода педали обеспечивается нормально движение автомобиля, значит трос отрегулирован правильно.

При помощи плоской отвертки нужно выставить нужную длину, во время прокручивания длина оболочки тросика будет меняться.

Финальная проверка

После операций в гараже, нужно выполнить финальное испытание, которое проводится следующим образом:

  1. ВАЗ 2114 выезжает на ровные участок дорожного полотна.
  2. Затягивается стояночный тормоз.
  3. Заводится мотор и включается передача.
  4. После проводится попытка движения без нажатия на педаль сцепления.

При исправном сцеплении мотор должен заглохнуть. Если результат противоположный, значит педаль неисправна, требуется повторная регулировка или замена.

Описать тест можно так: движение автомобиля происходит из-за отсутствия прижатия диска к корзине и поверхностям маховика. Признак неисправности может заключаться в том, что при старте передаче не запускается или начинает работать натягом. Причина – сцепление «ведет», его нужно отрегулировать или поставить новое. При выборе нового механизма, автомобилисты задаются вопросом: «А какое сцепление нужно оставить?». Лучше всего ставить оригинальные механизмы, так как они лучше всего адаптированы на работу с КПП и силовой установкой ВАЗ 2114.

Как заменить сцепление на ВАЗ 2115

Порой не очень хочется платить фантастические цены за замену сцепления ВАЗ 2115 на официальной станции технического обслуживания, когда можно сделать все своими руками. В данной статье я постараюсь подробно описать весь процесс снятия и установки сцепления и его привода на автомобиль ВАЗ 2115.

Как снять сцепление ВАЗ 2115

(нажмите на картинку, чтобы увеличить изображение сцепления ВАЗ 2115)Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Для снятия вилки выключения сцепления, выньте втулку 12 из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач, затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления на ВАЗ 2115 своими руками

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:

1. Первым делом чистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

Внимание. Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к

закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска

Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Центрирование ведомого диска:

1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

2. Затем установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081, заменяющей шлицевой конец первичного вала коробки передач.

Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

3. Теперь смажьте втулки 2 (см. рисунок выше) и 12 смазкой ШРУС-4.

Привод сцепления:

1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

4. Смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 троса консистентной смазкой ЛСЦ-15 или Литол-24.

5. Элемент “А” поводка 7 располагайте в сторону двигателя, как показано на рисунку выше.

Замена сцепления на ВАЗ 2115 своими руками успешно выполнена. Напомню, что предыдущая статья была про установку переднего и заднего бампера на ВАЗ 2115.

Признаки поломки выжимного подшипника

Основным способом диагностирования поломки ВП является наблюдение за работой автомобиля:

  1. Если выжав педаль сцепления слышим посторонний шум (может быть стуком или гулом) — это означает, что произошло разрушение дорожек и тел качения выжимного подшипника, деформирован сепаратор или же муфта целиком;
  2. Педаль сцепления выжимается очень туго — признак поломки уха выжимного подшипника;
  3. Скорость вовсе не переключается — это означает полное разрушение муфты выжимного подшипника;
  4. Выжимая сцепление можно слушать свист — это признак недостаточности смазки в выжимном подшипнике или же при ее наличии — низкого ее качества.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

  • диск нажимной (корзина),
  • диск сцепления(ведомый),
  • подшипник выжимной,
  • вилка привода подшипника выжимного,
  • система привода,
  • педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

  • главный цилиндр,
  • рабочий цилиндр,
  • педаль,
  • трубка,
  • шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

  • меньшая масса деталей,
  • меньший размер деталей,
  • большая продолжительность эксплуатации деталей до очередного обслуживания,
  • улучшенная функциональность,
  • более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

  1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
  2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Основные неисправности

Сцепление является обязательной частью автомобиля, использующего механическую коробку передач

Помимо знаний о работе сцепления, важно иметь представление о неисправностях

Наиболее распространённые из них:

  • сцепление выключается не до конца. Воздух, попадая в привод выключения, создаёт ощущение проваливающейся педали, в результате чего водитель не может полностью выключить сцепление;
  • сцепление не включается. Частая причина: обрыв троса;
  • педаль сцепления отказывается возвращаться в начальное положение. Причина: возвратная пружина вышла из строя либо отсоединена;
  • сильный шум во время выключения сцепления. Шум говорит об износ выжимного подшипника;
  • сцепление включается не полностью. Причин много: износ накладок ведущего диска, неисправность пружин, малый ход педали.

Неправильная эксплуатация и несвоевременная замена

Частыми причинами возникновения вышеперечисленных неисправностей являются:

  • несвоевременная регулировка сцепления;
  • частые и резкие рывки при начале движения автомобиля;
  • большие обороты двигателя при не полностью отпущенной педали;
  • буксирование автомобиля;
  • производственный брак;
  • обычно, замена предполагает установку нового выжимного подшипника, входящего в состав механизма сцепления.

Наблюдая яркие признаки неисправности, водители часто не торопятся с заменой. Такое отношение приводит к полному разрушению элементов и непригодности автомобиля к эксплуатации.

Цена замены сцепления

Следует определиться, будете ли вы доверяться сервисам или произведёте замену самостоятельно.

Ориентировочная стоимость по замене сцепления и прилегающий к нему деталей в сервисных центрах:

Заменяемая деталь Стоимость
Сцепление 3855 р.
Выжимной подшипник 3000 р.
Диск сцепления 3000 р.
Корзина сцепления 2250 р.
Главный цилиндр сцепления 1000 р.

В указанные расценки входит стоимость работы специалиста. Самостоятельная замена позволяет сильно сэкономить: средняя цена комплекта сцепления составляет 3000 рублей.

Какой подшипник выбрать?

В настоящее время коробка автомат приобретает все большую популярность, но приверженцев механической трансмиссии остается достаточно много. Важнейший узел механической коробки передач – выжимной подшипник сцепления . Благодаря техническому прогрессу эта деталь подверглась большим имениям. Вместо механических подшипников, разводящих диски сцепления благодаря механической связи, пришли гидравлические. В этих узлах функцию троса выполняет гидравлическая магистраль, они имеют более сложную конструкцию, но при этом обладают высокой надежностью.

Таким образом, на автомобильном рынке представлены два вида выжимных подшипников:

  • роликовые, использующий жесткую связь собственных тяг;
  • гидравлические, передающий усилие благодаря гидравлике.

На фото изображены примеры.

Выжимные подшипники для Ваз 2114

Ценовая политика

Выбирая детали на замену при ремонте сцепления, в том числе и выжимного подшипника на Ваз 2114, необходимо убедиться в качестве изделия, выяснить его производителя, ознакомится с сертификатами, подтверждающими качество. Этому придается большое значение, так как недорогие детали быстрее ломаются, что потребует повторного ремонта. Опытные водители давно пришли к выводу, что недорогие аналоги не могут выдержать нагрузок, предусмотренных для автомобиля Ваз 2114.

Таким образом, экономить на комплектующих не стоит

При покупке новых изделий надо обращать внимание как на цену, так и на качество, которое должно подтверждаться сертификатами. На первом месте должно стоять качество, так как надежные комплектующие обеспечат безопасность на дороге

Разница в цене обычно не столь высока, чтобы рисковать своей жизнью. Ниже приведена таблица примерных цен на выжимной подшипник.

Производитель Цена, грн. Цена, руб.
FAG 150,00 654,00
UBP (Курск) 53,50 230,00
АвтоВаз 172,00 740,00
ДК 111,00 480,00
СБ ТЗА, (Хмельницкий) 122,00 425,00
LSA 102,00 440,00

Алгоритм замены подшипника

Для работы вам потребуется запастись подпорками и парой домкратов, комплектом накидных ключей, имеющих трещётку, штыковой отвёрткой, монтировкой и ёмкостью под отработанное масло.

Рекомендуется проводить работы на подъёмнике, эстакаде или смотровой яме. Необходимо решить вопрос с дополнительным освещением. И, весьма желательно, работать вдвоём. Особенно при демонтаже и установке КПП.

Машина фиксируется по месту, с целью исключения её несанкционированного перемещения в процессе работы. Затем снимается КПП. Как выполняются данные работы, можно прочитать в другой статье.

После этого обязательно следует оценить состояние корзины сцепления, дисков и внутренних поверхностей корпуса КПП. Удалить отработанное масло, грязь, проверить целостность уха выжимного подшипника.

Следующим шагом будет замена муфты.

  1. Для демонтажа неисправного выжимного подшипника (ВП) требуется найти край, установленной в муфте, пружины, поддеть его штыковой отвёрткой и удалить вышедший из строя ВП.
  2. На шлицы втулки наносится специальная смазка (ШРУС). Затем, она наносится на устанавливаемый ВП, смазывается поверхность посадочного отверстия.
  3. После этого новый подшипник надевается на вал, и крепится пружиной. После этого проверяется ход муфты (перемещая вилку). Разобрав элемент вручную, убедитесь, что обеспечена должная лёгкость вращения и отсутствуют перекаты.
  4. Работа по замене подшипника выполнена. Возвращаем в исходное положение коробку (в последовательности, обратной демонтажу).

9.5. Снятие и установка выжимного подшипника

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для доступа к выжимному подшипнику необходимо снять сцепление.
2. Отвинтите болт, крепящий вилку выключения сцепления к оси отжимного рычага.
3. Если еще не отсоединен трос сцепления от коробки передач, снимите пружинную скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу.
4. Снимите наконечник троса с отжимного рычага.
5. Снимите выжимной подшипник с направляющей втулки.
6. Извлеките из картера сцепления ось отжимного рычага, при этом ось также должна выйти из вилки выключения сцепления.
7. При наличии извлеките выжимной подшипник из пластикового кольца.
8. Проверьте выжимной подшипник, который должен вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
9. При наличии дефектов замените выжимной подшипник.
10. При установке нового сцепления выжимной подшипник также необходимо заменить.
11. При необходимости отвинтите три болта и снимите направляющую втулку выжимного подшипника.
12. После снятия направляющей втулки выжимного подшипника можно заменить уплотнительное кольцо входного вала коробки передач.
13. Снимите уплотнительное кольцо, установленное между направляющей втулкой и картером сцепления.
14. Используя отвертки как рычаг, извлеките уплотнительное кольцо из направляющей втулки.
15. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
16. Нанесите тонкий слой смазки на основе дисульфида молибдена на внутреннюю поверхность втулок оси отжимного рычага и внешнюю поверхность направляющей втулки выжимного подшипника.
17. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в направляющую втулку.
18. Заполните пространство между рабочими кромками уплотнительного кольца литиевой смазкой, затем установите направляющую втулку с новым уплотнительным кольцом.
19. При установке уплотнительного кольца направляющей втулки не используйте смазку.
20. При необходимости замените пластиковые втулки оси отжимного рычага, для чего выбейте их из картера сцепления, используя выколотку и молоток.
21. Установите новые втулки в картер сцепления, при этом блокирующие язычки втулок должны войти в соответствующие пазы в картере сцепления.
22. При наличии установите выжимной подшипник в пластиковое кольцо, затем установите выжимной подшипник вместе с вилкой выключения сцепления на направляющую втулку.
23. Вставьте в картер сцепления ось отжимного рычага и затяните болт крепления вилки выключения сцепления.
24. Установите сцепление.
25. Проверьте и, при необходимости отрегулируйте трос сцепления.

Сцепление ВАЗ 2115

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Замена

комплект исправных деталей сцепления ВАЗ 2114; наборы накидных и торцовых ключей; оправка; домкрат.

Переходим к замене.

Снимаем передние колеса.

Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.

Также отсоединяем привод переключения передач и опору со стороны коробки передач.

Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).

Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.

Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.

Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.

Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.

Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.

Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.

Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.

Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.

Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.

Прикручиваем болтами (накидным ключом на 8) нажимной диск (корзину) в маховик.

Регулировка

Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.

Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.

Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.

Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить.

Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.

После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
