Рост давления в картере

При работе двигателя в его цилиндрах возникает высокое давление, как результат высвобождения энергии от процесса горения. В нормальных условиях отработанные газы должны выводиться из мотора в атмосферу. Однако если уплотнения между цилиндром и уплотнительными кольцами нарушено, часть газов может прорваться и попасть в картер установки, после чего там образуется избыточное давление. Решением этой проблемы было создание системы вентиляции газов в картере.

Бывают моменты, когда система не может справиться с большим наплывом отработанных газов, и удалить их, как это предусмотрено. В этом случае двигатель начинает активно расходовать масло, происходят утечки через сальники и уплотнения, были моменты, когда масляный щуп выдавливался из горловины от переизбытка сил газов.

Самые первые, простые моторы в качестве отвода избыточных газов имели отверстие со специальным отражателем масла, во избежание его перерасхода. В современных агрегатах лишние газы поступают к воздушному фильтру, а оттуда снова в мотор, некоторые конструкции попросту выводят их в коллектор.

Чего не стоит делать

Существуют «народные» методы борьбы с повышенным давлением в картере. Тем или иным способом шланг сапуна выводят в атмосферу, тем самым снижая давление. Такие способы малоэффективны и опасны.

Если двигатель уже работает неравномерно по цилиндрам, то дальнейшая его эксплуатация приведёт не только к потерям масла, сравнимым с расходом топлива, но и к крупным поломкам, перегревам и даже пожарам.

Также далеко не всегда помогает раскоксовка. Чаще она просто приведёт к потере времени и средств. Изношенные и потерявшие подвижность кольца уже вряд ли получится вернуть к нормальной работе, они снова залягут вскоре после процедуры.

А химически активные вещества, попав в двигатель, нарушат работу уплотнений и системы смазки, что приведёт к износу подшипников скольжения, перегревам и задирам.

Симптомы

Чтобы определить эту неисправность, не нужно быть профессиональным механиком, специальное оборудование тоже не понадобится. Первым признаком являются подтеки масла, которые могут образовываться на уплотнениях или в районе расположения щупа. Вариантов протечек много, все зависит от конструктивных особенностей двигателя и, так называемых, «слабых мест». Но если масло появилось там, где его раньше не было, нужно разобраться с проблемой.

Проще всего прогреть двигатель до рабочей температуры. Можно просто остановиться после поездки и при работающем моторе открыть маслоналивную горловину на клапанной крышке. После этого необходимо внимательно понаблюдать за ней, если виден сизый дымок, значит проблема подтвердилась и ДВС действительно сапунит.

Почему сапунит двигатель? Причины и последствия этой проблемы

Скачать PDF

Часто водители спрашивают, почему сапунит двигатель, причины и последствия этой неисправности. Чтобы ответить на этот вопрос нужно знать для чего используется в автомобиле сапун. Эта система предназначена для сброса лишнего давления из картера, а также для его вентиляции и отвода образующихся в процессе работы газов.

На первых автомобильных двигателях эта система представляла собой простое отверстие прикрытое сеточкой для избегания потерь масла. В более поздних конструкциях газы выводятся в корпус воздушного фильтра или в выпускной коллектор. Многие проблемы с мотором косвенно связаны именно с ним.

Что это такое?

Почему сапунит двигатель? Причины и последствия проблемы могут быть разнообразными. Для начала следует определиться с симптомами этой неисправности.

Иногда можно наблюдать как из всех открытых отверстий двигателя вырывается дым похожий на выхлопной. Это может происходить через воздушный фильтр, через маслозаливную горловину и так далее. Обычно одновременно с этим происходит повышение расхода масла. Вот это и называется – двигатель сапунит. Это основные симптомы. Иногда из отверстия выстреливает так, что открывается крышка капота. Это происходит при резком нарушении вентиляции картера.

Причины

Они могут быть связаны как с системой вентиляции картера, так и с проблемами в самом движке:

• Загрязнение системы вентиляции;
• Залегание колец;
• Проблемы с цилиндропоршневой группой.

Как видите, этот симптом может указывать на самые проблемы. Пути решения у всех вариантов разные. Для более точного указания причины обязательно пройдите диагностику двигателя.

Система вентиляции

Пожалуй, это самая опасная проблема. Если во всех остальных случаях это являлась следствием неисправности, то здесь проблема может привести к серьезной поломке.

Чуть выше рассказывалось о «выстреле» из сапуна, это и есть последствия засора вентиляции. Забившееся вентиляционное отверстие не обеспечивает своевременный сброс давления образующегося в картере двигателя. В один не очень прекрасный момент происходит резкий выброс газов через засор в фильтре. Трубка, соединяющая сапун с коллектором вылетает с резким хлопком. Чем изрядно пугает водителя и окружающих людей.

Причем это самый простой вариант. Бывали случаи, когда газами разрывало клапанную крышку, ломало детали двигателя, вырывало поддон.

В связи с этим, обязательно при первых признаках проблемы, промойте систему вентиляции картера. Сделать это можно, добавив в масло специальную присадку. Она устранит засор в фильтре сапуна. Также можно руками его разобрать и промыть фильтр самостоятельно в бензине.

Залегание колец

Частой причиной такого явления является проблема с поршневыми кольцами. При этом часть отработанных газов попадает в картер двигателя. Газы при повышенном давлении начинают искать выход. В итоге можно увидеть вылетающий из всех щелей выхлоп. Одновременно с этим наблюдается повышение расхода масла. Часть его выдавливает через щуп, другая часть, попадая в камеру сгорания, выгорает вместе с топливом. По сути, эта причина является следствием неисправности.

Часто о такой проблеме может говорить загоревшийся «чек» на приборной панели. Все дело в изменении состава отработанных газов. Поэтому при совпадении таких показаний на приборной панели и сапунения двигателя следует сразу проверять состояние двигателя. Для этого проверьте компрессию. Если хоть в одном «котле» показатель меньше 11 очков, то придется разбирать мотор и устранять неисправность.

Сняв поршни, нужно осмотреть кольца. Возможно они просто залегли. Для устранения проблемы снимите кольца. Делать это нужно очень аккуратно, сломав одно кольцо вам, придется покупать весь комплект. Сняв их, обработайте внутреннюю поверхность наждачной бумагой. Возьмите пару полотен по металлу, скрепите их между собой и удалите коррозию из канавок. После чего поставьте кольца на место (следите, чтобы замки не располагались друг над другом) и проверьте, как они поместятся в цилиндр. Если поршень с кольцами там болтается, то придется ставить новые кольца.

Цилиндропоршневая группа. Проблема есть, но это не связанно с вентиляцией и кольцами? Скорее всего, у машины повреждены гильзы цилиндров. Для устранения неисправности следует отшлифовать цилиндры и установить новые поршня, имеющие ремонтные размеры.

Заключение. Иногда водители сталкиваются с непонятным дымом, появляющимся из двигателя. Обычно вместе с этим наблюдается повышенный расход масла. Вот поэтому многие автолюбители и задаются вопросом, почему сапунит двигатель. Причиной этого явления могут быть проблемы с повышенным износом некоторых деталей мотора, а в качестве последствий можно получить капитальный ремонт .

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда  это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Явное снижение компрессии даже в одном из цилиндров вполне может указывать на то, что происходят утечки газов, в результате чего масло идет через сапун. Следует добавить, что компрессия также может снизиться в результате проблем с клапанами. Для более точного определения следует осмотреть свечи зажигания или только одну свечу на проблемном цилиндре. Наличие обильного серо-черного маслянистого нагара является признаком неисправностей, связанных с цилиндропоршневой группой. Если же компрессия низкая, но на свече нет нагара, тогда вероятны проблемы с клапанами ГРМ.

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

• В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
• Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
• Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.

Способ решения проблемы

Приступая к чистке сапуна, прежде всего ищем под капотом устройство и снимаем с него воздушный фильтр. Перед этим машину обесточиваем, отключая минусовую клемму от аккумулятора и выключая зажигание. Под фильтром стоит впускной коллектор — его тоже демонтируем. После этого можно увидеть сам суфлер — как правило, его крышка крепится двумя болтами, которые и придется отвернуть. После снятия крышки станет заметен отбойник масла — крепится он при помощи шпильки.

Читать дальше: 220 Вольт в ваттах

Необходимо открутить расположенную на шпильке гайку, но саму шпильку снимать не нужно, потому что надеть ее назад без демонтажа поддона будет трудно. Делаем из проволоки шомпол, которым прочищаем трубку. На крышке сапуна находится ершик для гашения пламени — его тоже чистим.

Остается проверить устройство. Запускаем двигатель, с горловины для заливки масла снимаем пробку, саму горловину прикрываем ладонью. Рукой можно почувствовать, есть ли давление. Затем помощнику следует давить на газ до моментам достижения скорости в 100-130 км/ч и еще раз проверить компрессию прикладыванием ладони. Небольшое давление уже должно чувствоваться.

Чтобы не было проблем с выбросом рабочей жидкости через суфлер, необходимо постоянно следить за ее уровнем

Также важно уделять внимание проверке фильтра и КПП

Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник «болезней» той или иной модели автомобиля. Одной из таких «болячек» является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: «гонит масло через сапун» или «выкидывает масло через сапун».

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.

Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Система вентиляции картера двигателя

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.

В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

• открытая;
• закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

1. не работает при малой скорости и на холостом ходу;
2. не справляется со своими обязанностями при высоких оборотах;
3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.

К недостаткам такой системы можно отнести:

• усиленное загрязнение карбюратора и входных воздуховодов;
• сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

1. уменьшенный расход масла;
2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.

Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя. Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.

Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

znanieavto.ru

Cапунит дизельный двигатель: причины и как устранить

Прежде чем отвечать на вопрос: «Почему сапунит двигатель?», необходимо разобраться, что конкретно подразумевается под этой формулировкой. Как правило, такая фраза характеризует проявление избыточных газов в силовой установке. Характерными признаками этого явления можно считать дым из горловины, куда заливают масло, утечка рабочей смазки в различных частях мотора (сапун, сальники и т.д.).

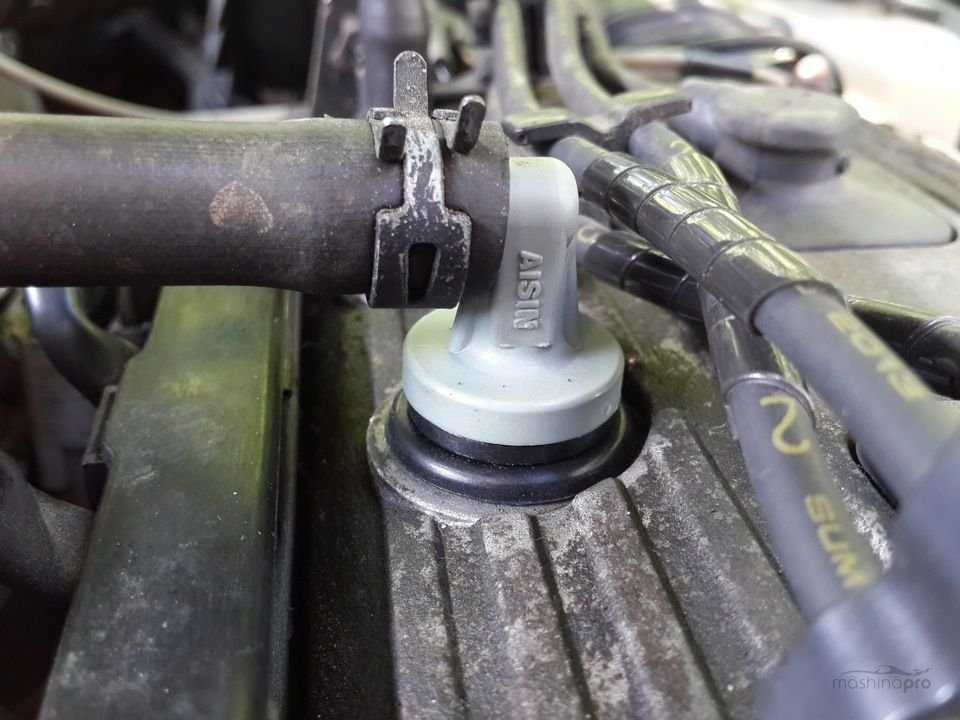

Сапун, это специальное устройство клапанного типа, предназначенное для выравнивания давления внутри картера силовой установки с давлением окружающей среды. Процесс довольно прост, при нарастании давления выше атмосферного, открывается клапан и выпускает излишки паров наружу, тем самым проветривая картер и выводя газы.

Рост давления в картере

При работе двигателя в его цилиндрах возникает высокое давление, как результат высвобождения энергии от процесса горения. В нормальных условиях отработанные газы должны выводиться из мотора в атмосферу. Однако если уплотнения между цилиндром и уплотнительными кольцами нарушено, часть газов может прорваться и попасть в картер установки, после чего там образуется избыточное давление. Решением этой проблемы было создание системы вентиляции газов в картере.

Симптомы

Первыми, основными симптомами того, что дизельный мотор начал сапунить, это утечки смазки, снижение уровня масла в картере. Заметив такие характерные явления, необходимо точно удостовериться, что подозрения верны. Для этого надо прогреть мотор до рабочей температуры, открутить крышку маслоналивной горловины и проследить, нет ли сизого дыма.

Причины неисправности

Причин может быть несколько, основные из них:

• Загрязнение и выход из строя системы вентиляции картера;
• Неисправности цилиндропоршневой группы;
• Поломки в головке блока цилиндров.

Для точного определения, что конкретно привело к нехарактерному поведению, необходимо выполнить диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователь не всегда вовремя способен выявить признаки нехарактерного поведения. В результате, запущенная проблема может привести к серьезным последствиям и намного усугубить ситуацию. Перестав работать, вентиляция картера не сбрасывает излишки давления в атмосферу, а накапливает их внутри картера силовой установки. Со временем, когда давление достигает критической отметки, происходит выброс накопившихся газов через фильтр. Дабы избежать неприятностей и не усугубить их поломкой, при первых признаках неисправности системы вентиляции и сапуна необходимо как можно быстрей промыть их. Устранение неполадок можно провести двумя простыми способами: разобрать сапун и отмыть все необходимые детали и фильтр от отложений, или же добавить в масло специальную моющую присадку, которая устранит все грязные образования.

Поршневые кольца

Одной из причин того, что силовая установка сапунит может быть неполадки с поршневыми кольцами. В процессе работы мотора, часть отработанных газов просачивается в картер мотора. С течением времени давление повышается, и они начинают искать выход из замкнутого пространства. Вследствие того, что система вентиляции забита, газы начинают выходить из всех возможных щелей в уплотнениях и сальниках.

Иногда все эти симптомы сопровождаются миганием лампочки на приборной панели автомобиля, сигнализирующей о поломке в моторе. Для подтверждения диагноза необходимо произвести замер компрессии силового агрегата. Компрессия меньше 11 единиц, в каком либо цилиндре в совокупности с остальными явлениями говорит о залегании колец.

Проводя ремонт, разберите поршни и проведите полную диагностику колец. При их залегании необходимо снять кольца, выполнять процедуру надо с особой аккуратностью, что бы ни сломать детали

После снятия, требуется полная очистка колец и поршней от нагара и отложений, особое внимание необходимо уделить канавкам, коррозия, образовавшаяся в них, должна быть полностью устранена

Цилиндропоршневая группа

В случае, если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей часто встречающейся возможной причиной может быть повреждение поверхностей гильзы цилиндров. Для устранения дефекта необходимо отшлифовать поверхности и установить новые кольца ремонтного размера. При большом износе цилиндров, расточки двигателя не избежать. Сапунить мотор может по причине износа клапанов, сальников, втулок и т.п. В любом случае, для точного диагноза и устранения причины требуется полная диагностика и проверка мотора специалистом.

Видео на тему

Под понятием того, что двигатель сапунит, стоит понимать появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения многочисленных уплотнений (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном. Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферой. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порывается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

Читайте в этой статье

Принц ип работы сапуна

Чтобы двигатель работал корректно, ему нужна вентиляция. В области картера скапливаются газы, вывод которых и необходимо обеспечить. Но работу этой системы нельзя назвать идеальной, потому что вместе с газами в виде мелких частиц в суфлер проникает рабочая жидкость.

Эта проблема устраняется путем установки фильтра, улавливающего частицы масла. Однако фильтр не решает проблему полностью, так как рабочая жидкость проникает в сапун в виде испарений, задержать которые фильтр не может. Это явление не является чем-то очень страшным, однако если система выкидывает масло через сапун — это, как минимум, повод принять меры к улучшению технического состояния мотора.

Дыхательный клапан состоит из следующих компонентов:

• металлический корпус;
• автономная прижимная пружина;
• прокладка из резины (обеспечивает герметичность при повышенном давлении);
• стопорная гайка;
• тело устройства.

Сапунит дизельный двигатель — что это значит?

Если вы читаете данную статью, то, скорее всего, искали ее в сети и уже имеете представление о том, что это. Для тех, кто все же не в курсе, расскажу. Под этим термином подразумевается ситуация, когда в картере двигателя происходит скопление газов. Происходит нарушение циркуляции газов, в результате чего сапун (клапан) не справляется со своей задачей. Повышается давление в картере, и скопившиеся газы начинают прорываться через щели и уплотнения, а также сальники и прокладки. Как правило, дизель, который сапунит, начинает выдавливать газы через маслозаливную горловину. В более серьезных случаях может наблюдаться утечка масла сквозь прокладки и соединения.

Вентиляция картера

Для начала нужно разобраться с конструкцией сапуна. Все достаточно просто – шланг или металлическая трубка соединяет картер и верхнюю часть мотора, создавая систему компенсации давления и его снижения, при необходимости. В систему также обычно входит маслоотделитель, который не дает смазке выводиться наружу и возвращает ее обратно в двигатель.

Вентиляция газов обычно сконструирована так, что воздух из картера подается во впускной тракт и используется в работе. В конструкцию входит клапан вентиляции картерных газов (КВКГ), который, при превышении давления, открывает мембрану и спускает излишки, тем самым обеспечивая нормальную работу. Если по каким-то причинам клапан заклинил в открытом положении, то воздух будет подаваться во впуск, создавая разрежение в моторе, что плохо сказывается на его работе и повышает расход дизтоплива.

При выходе из строя клапана в закрытом положении внутри картера будет создаваться излишнее давление и масло начнет выдавливаться через уплотнения, щуп и т. д. Также смазка в большом количестве может попадать в цилиндры, что также нежелательно. Расход масла в этом случае повышается и нередко появляется синий дым.

Причина может быть и в засорении трубок или других элементов системы, тут важно проверять все составляющие, чтобы исключить проблему
